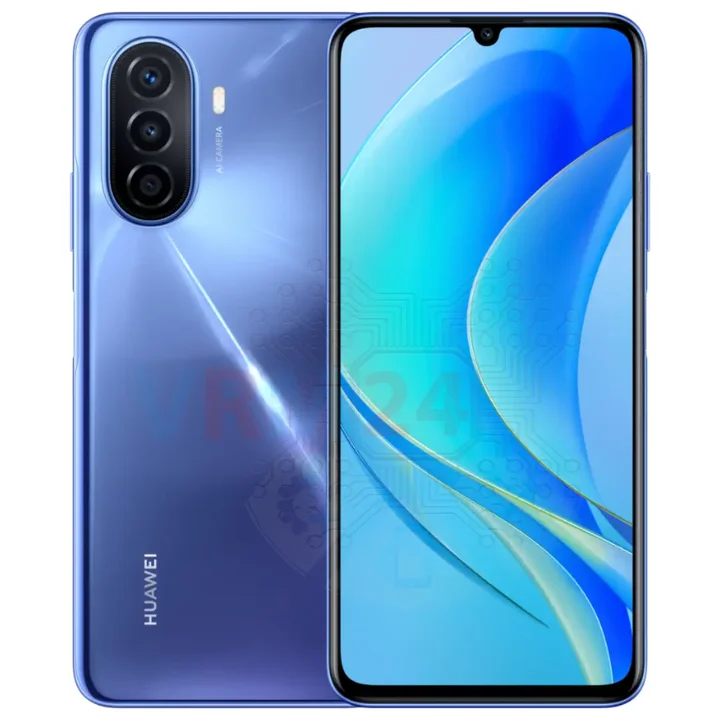

Разборка/Ремонт мобильного девайса Huawei Nova Y70 (Хуавей Нова Ю70) с описанием каждого шага и необходимого набора инструментов.

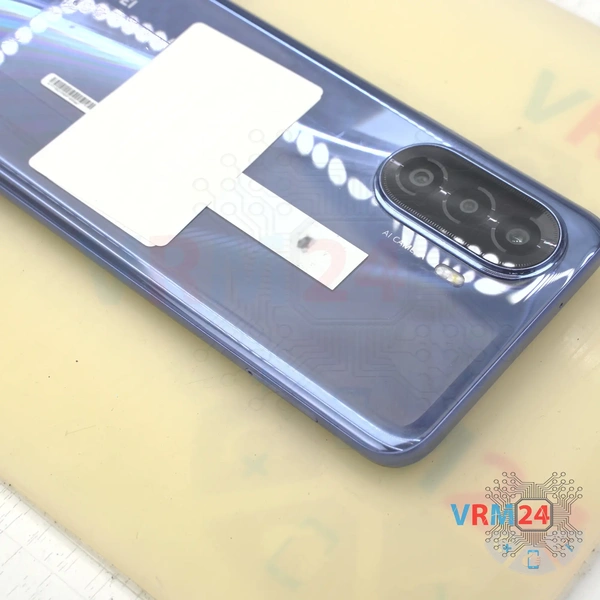

⚠️️ Перед разборкой не забудьте выключить телефон.

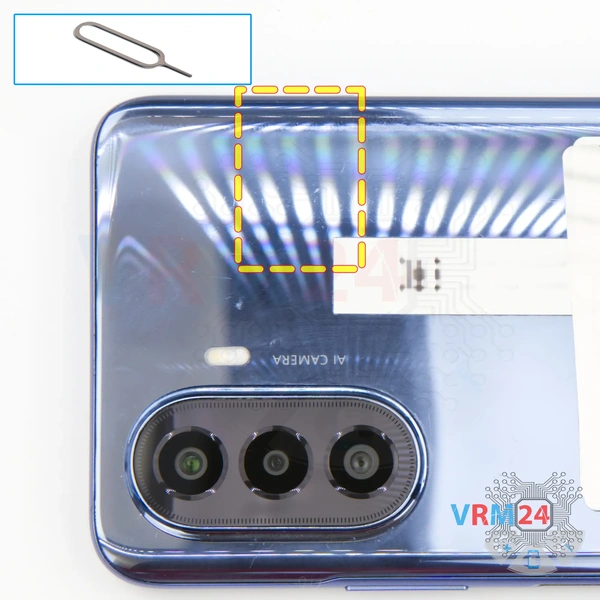

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

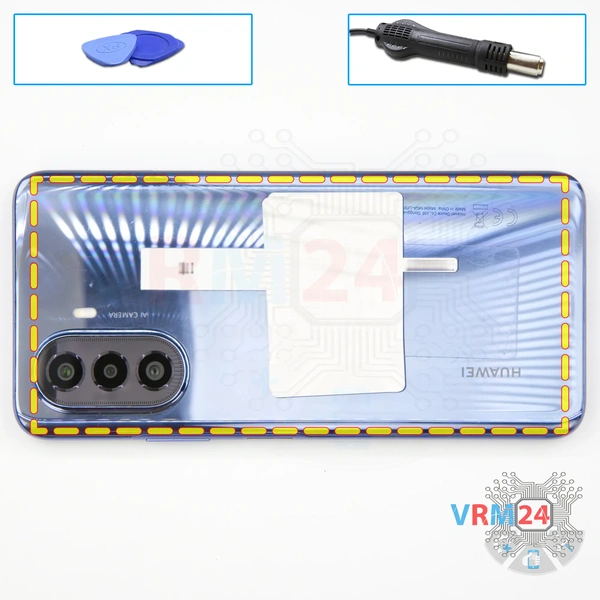

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

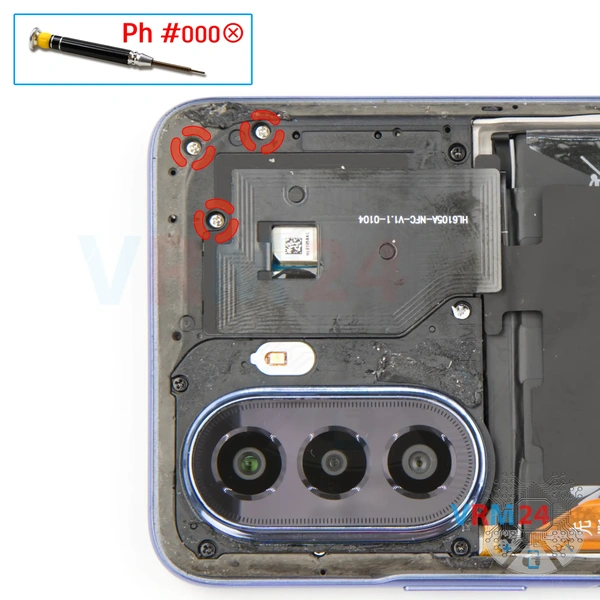

С помощью отвертки Phillips 1,5 мм (PH#000) откручиваем три серебристых винта.

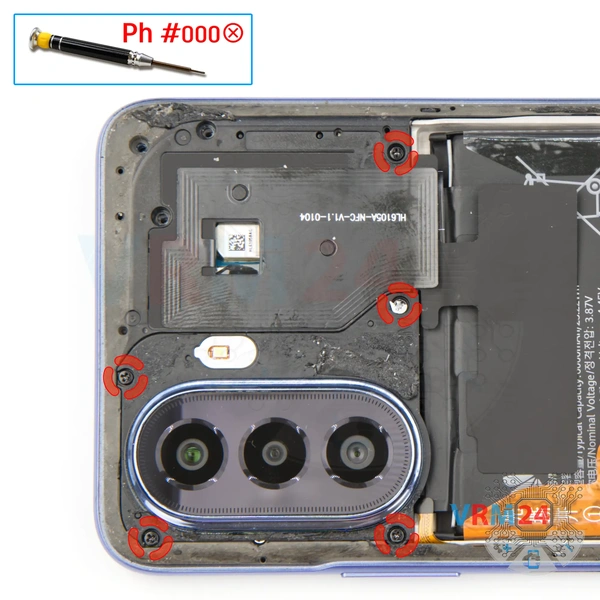

С помощью отвертки Phillips 1,5 мм (PH#000) откручиваем пять длинных черных винтов.

Если винты разные: ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

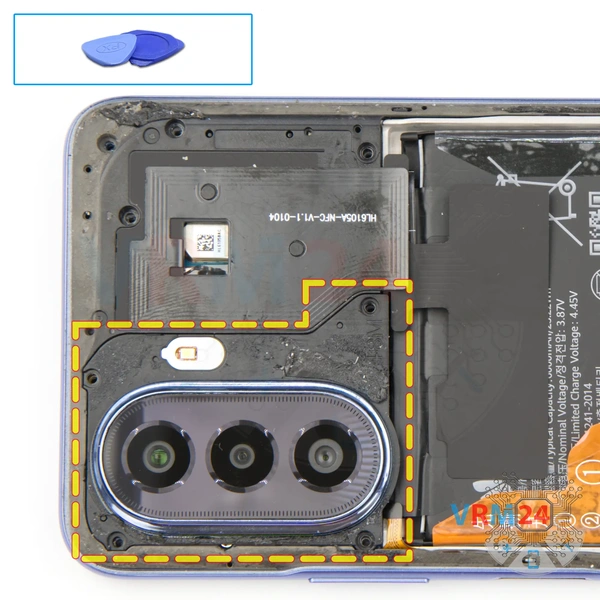

Поддеваем за края. Проводим инструментом по краю, отсоединяя защелки и снимаем крышку, защищающую камеры со вспышкой.

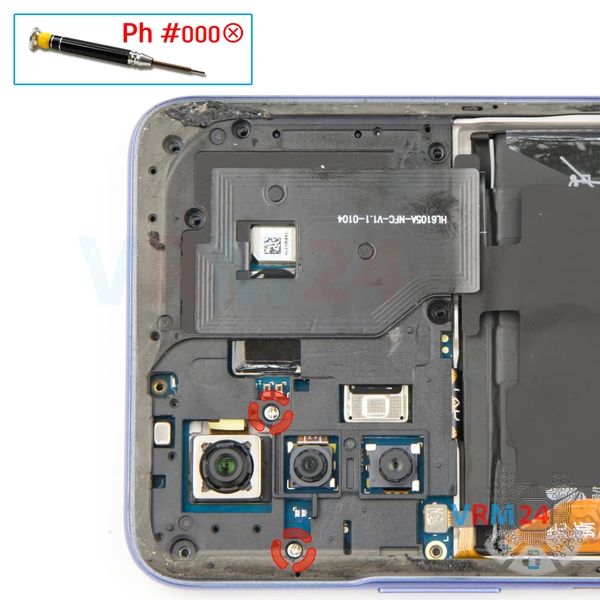

С помощью отвертки Phillips 1,5 мм (PH#000) откручиваем два маленьких серебристых винта.

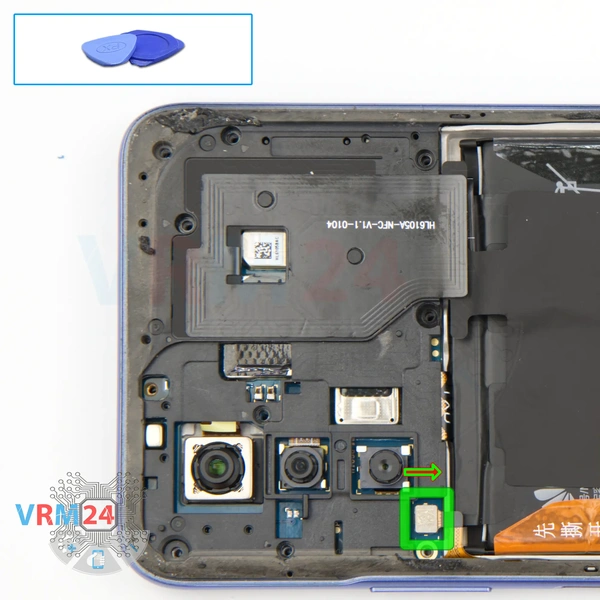

Отсоединяем разъем датчика отпечатков пальцев. Технически мы можем отсоединить этот разъем после того, как отсоединим среднюю крышку, но есть риск повредить шлейф дактилоскопического датчика.

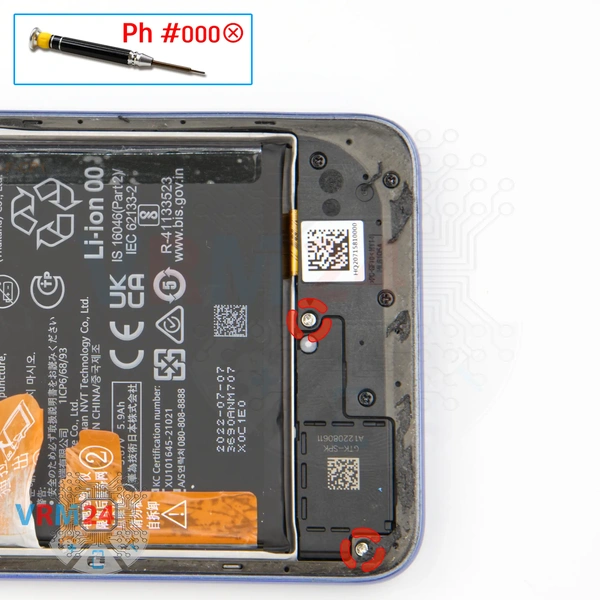

С помощью отвертки Phillips 1,5 мм (PH#000) откручиваем два серебряных винта.

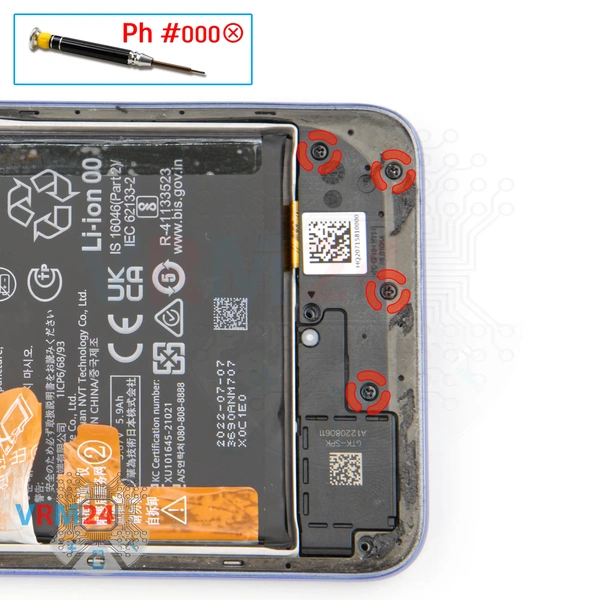

С помощью отвертки Phillips 1,5 мм (PH#000) откручиваем четыре больших черных винта.

Если винты разные: ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

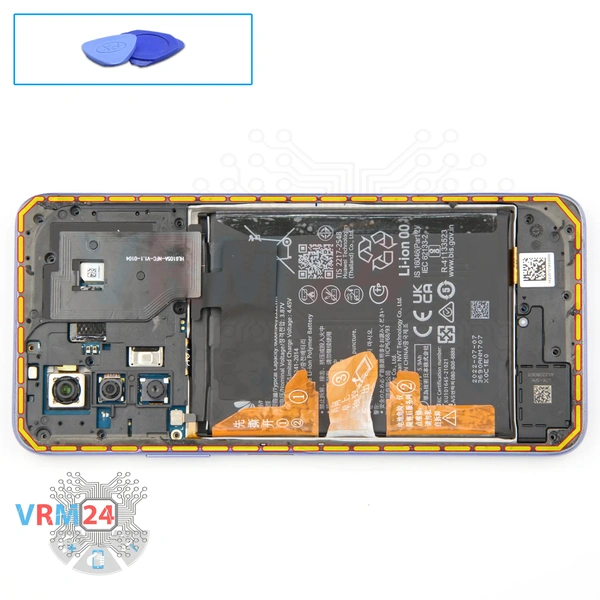

Поддеваем за края. Проводим инструментом для вскрытия по краю, отсоединяя защелки, и снимаем среднюю крышку с дорожками и площадками антенн. Средняя крышка защищает печатную плату (PCB).

Пробуйте приподнимать крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.

⚠️️ Если мы не отсоединили разъем шлейфа датчика отпечатков пальцев ранее, мы должны сделать это в первую очередь, чтобы не повредить его шлейф.

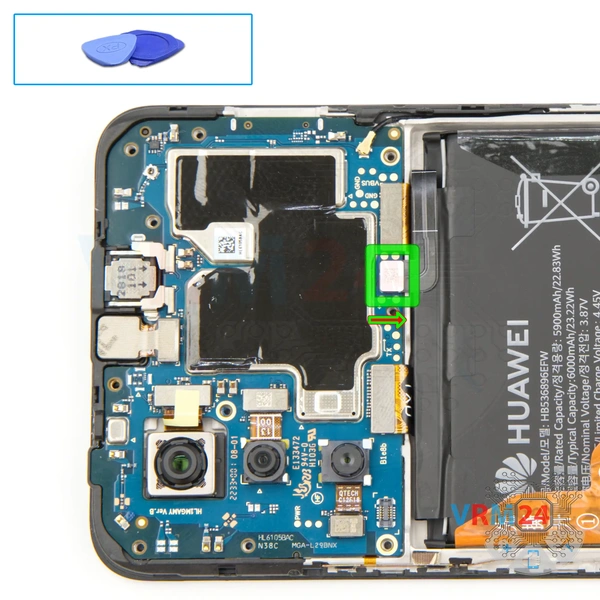

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Huawei Nova Y70 оснащена аккумулятором HB536896EFW емкостью 6000 мАч.

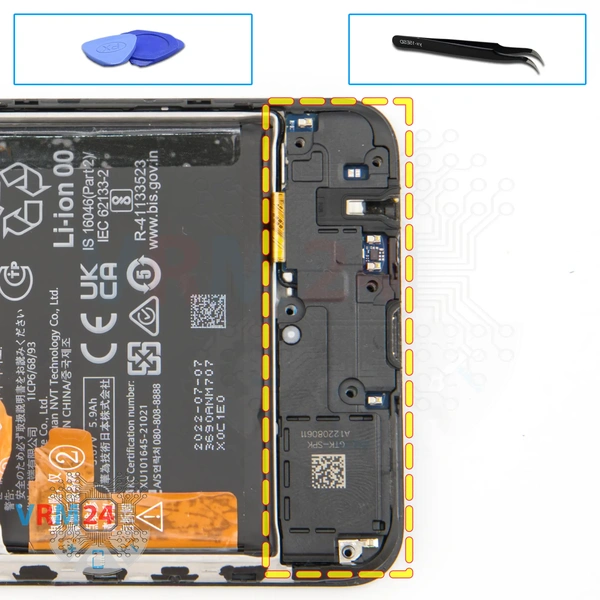

Поддеваем за край и отсоединяем крышку с динамиком и элементами антенн.

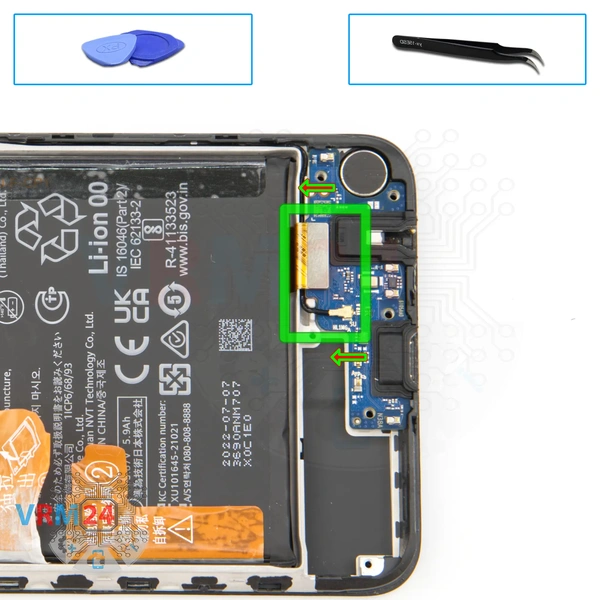

Отсоедините разъем коаксиального кабеля, разъем межплатного шлейфа.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

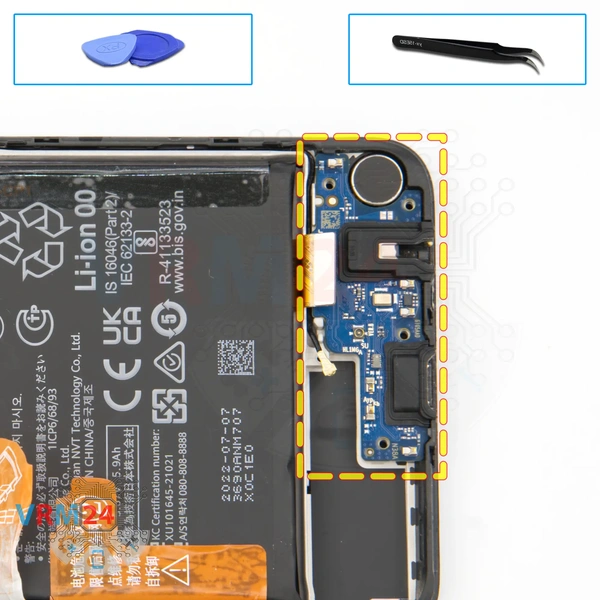

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, разъем для наушников, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

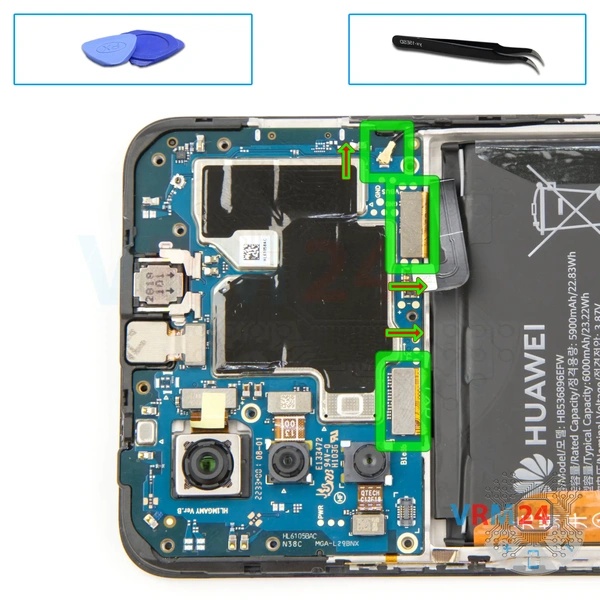

Подденьте разъемы шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

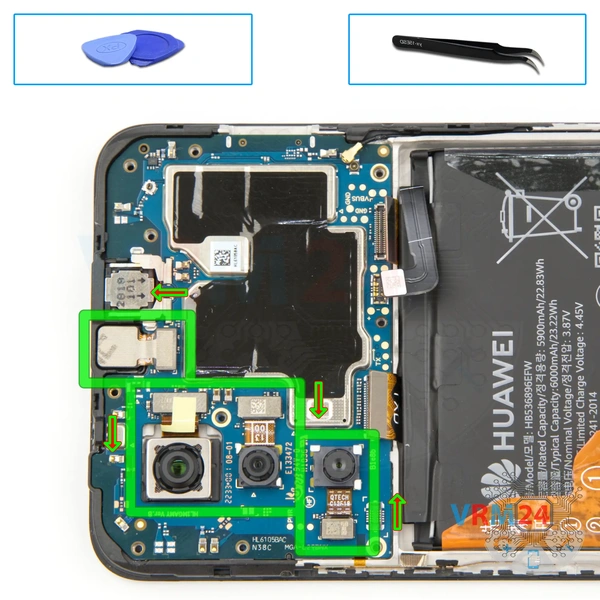

Мы можем отсоединить разъемы и вынуть тыльные камеры. Первая большая камера. У двух малых камер есть фиксаторы, которые удерживают их на месте.

И мы также можем отсоединить фронтальную (селфи) камеру.

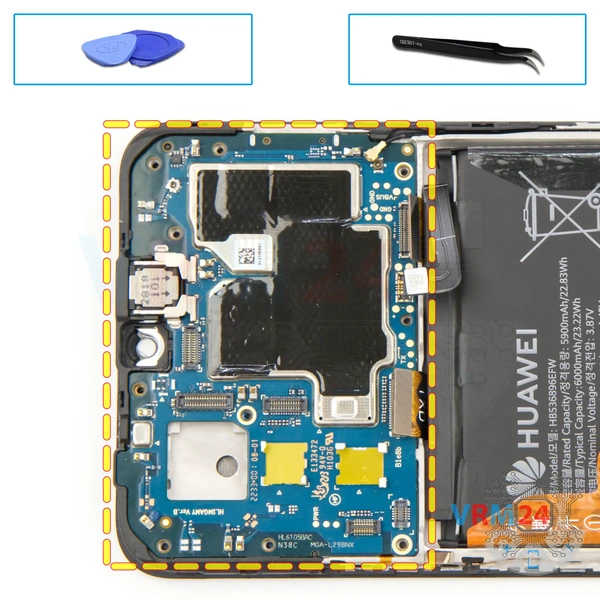

Мы можем отсоединить материнскую плату. Очень важно найти правильный край, за который можно зацепить, чтобы материнская плата легче отсоединилась.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

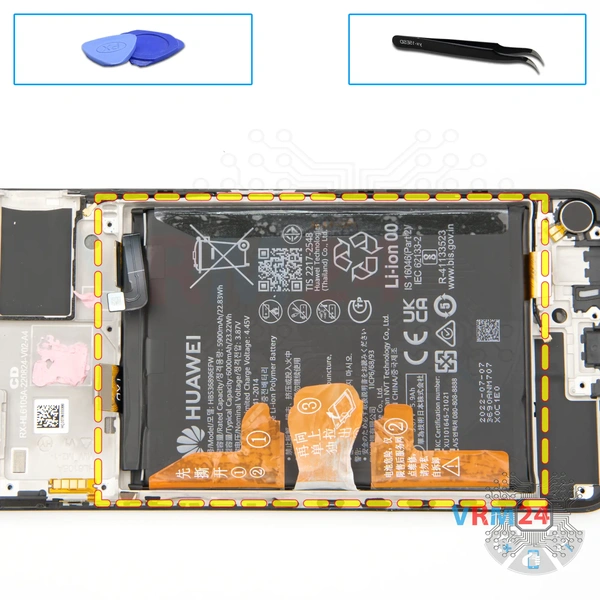

И мы переходим к отсоединению аккумулятора. Нам нужно развернуть коричневые язычки с номерами 1, 2 и 3 и прочитать, какой из них нам нужно потянуть, но нам нужно развернуть их все, чтобы они не мешали и не держали аккумулятор.

Как нам стало понятно из описания, нужно потянуть за язычок номер 3. Аккуратно тянем вверх, отсоединяем батарею. Боковые язычки следует максимально оттянуть, чтобы они не мешали нашему процессу. Язычки также могут деформироваться в процессе отсоединения.

Аккумулятор также удерживается с одной стороны прозрачным защитным покрытием, защищающим межплатный шлейф и шлейф дисплея.

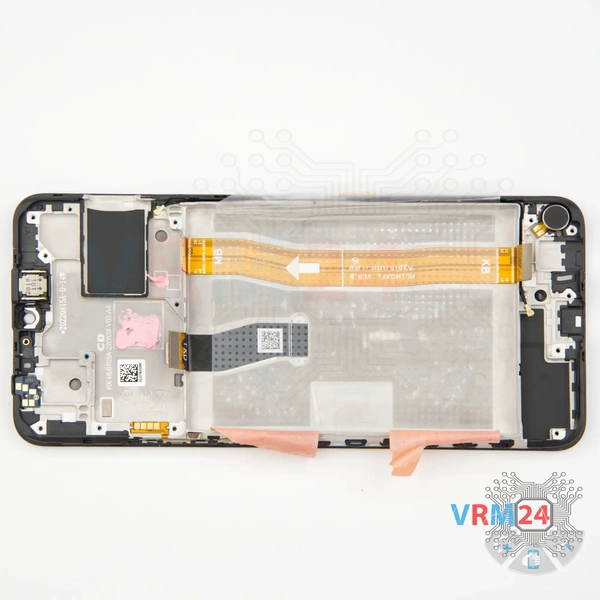

ℹ️️ В рамке дисплея остались: разговорный динамик, шлейфы и вибромотор.
