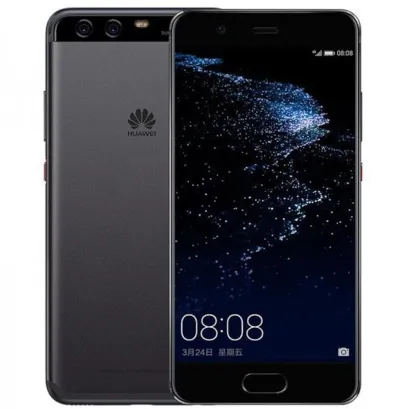

Huawei P10
Huawei P10
Сложность разборки:
Сложно
Время разборки:
12 мин

Рекомендованные инструменты

Отвертка Звезда 0,8 мм Отвертка звезда 0,8 мм
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Huawei P10 (Хуавей П10) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Huawei P10, Шаг 1/1 Как разобрать Huawei P10, Шаг 1/2

Шаг 1.

При помощи отвертки (прецизионная звездообразная 0,8 мм) откручиваем 2 болта на торце фиксирующих заднюю крышку.

Как разобрать Huawei P10, Шаг 2/1 Как разобрать Huawei P10, Шаг 2/2

Шаг 2.

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

 ⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Huawei P10, Шаг 3/1 Как разобрать Huawei P10, Шаг 3/2 Как разобрать Huawei P10, Шаг 3/3

Шаг 3.

Открываем заднюю крышку.

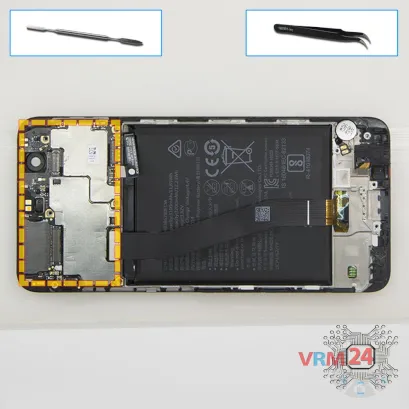

Как разобрать Huawei P10, Шаг 4/1 Как разобрать Huawei P10, Шаг 4/2

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем защиту коннекторов.

Как разобрать Huawei P10, Шаг 5/1 Как разобрать Huawei P10, Шаг 5/2 Как разобрать Huawei P10, Шаг 5/3

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

 Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Huawei P10, Шаг 6/1 Как разобрать Huawei P10, Шаг 6/2 Как разобрать Huawei P10, Шаг 6/3

Шаг 6.

Отсоединяем коннектор шлейфа датчика отпечатков пальцев.

Как разобрать Huawei P10, Шаг 7/1 Как разобрать Huawei P10, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта и снимаем защиту коннекторов.

Как разобрать Huawei P10, Шаг 8/1 Как разобрать Huawei P10, Шаг 8/2 Как разобрать Huawei P10, Шаг 8/3

Шаг 8.

Отсоединяем коннекторы и снимаем межплатный шлейф и коаксиальный кабель.

Как разобрать Huawei P10, Шаг 9/1 Как разобрать Huawei P10, Шаг 9/2 Как разобрать Huawei P10, Шаг 9/3

Шаг 9.

Отсоединяем коннекторы на нижней печатной плате.

Как разобрать Huawei P10, Шаг 10/1 Как разобрать Huawei P10, Шаг 10/2

Шаг 10.

Снимаем нижнюю печатную плату.

Как разобрать Huawei P10, Шаг 11/1 Как разобрать Huawei P10, Шаг 11/2

Шаг 11.

Снимаем нижний блок с динамиком.

Как разобрать Huawei P10, Шаг 12/1 Как разобрать Huawei P10, Шаг 12/2

Шаг 12.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов и снимаем защиту коннекторов.

Как разобрать Huawei P10, Шаг 13/1 Как разобрать Huawei P10, Шаг 13/2 Как разобрать Huawei P10, Шаг 13/3

Шаг 13.

Отсоединяем коннектор на печатной плате.
Как разобрать Huawei P10, Шаг 14/1 Как разобрать Huawei P10, Шаг 14/2

Шаг 14.

Отсоединяем коннектор на печатной плате и снимаем основную и фронтальную камеры.

Как разобрать Huawei P10, Шаг 15/1 Как разобрать Huawei P10, Шаг 15/2

Шаг 15.

Снимаем печатную плату.
Как разобрать Huawei P10, Шаг 16/1 Как разобрать Huawei P10, Шаг 16/2

Шаг 16.

Из фиксирующих отверстий в рамке модуля вынимаем вибромотор и разъем гарнитуры.
Как разобрать Huawei P10, Шаг 17/1 Как разобрать Huawei P10, Шаг 17/2 Как разобрать Huawei P10, Шаг 17/3

Шаг 17.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Huawei P10 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Huawei #Huawei P10
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 12 минут.
Наше руководство подходит для всех моделей Huawei P10 — Хуавей П10, выпущенных для рынков разных стран.
