Разборка/Ремонт мобильного девайса Huawei P50 Pro (Хуавей П50 Про) с описанием каждого шага и необходимого набора инструментов.

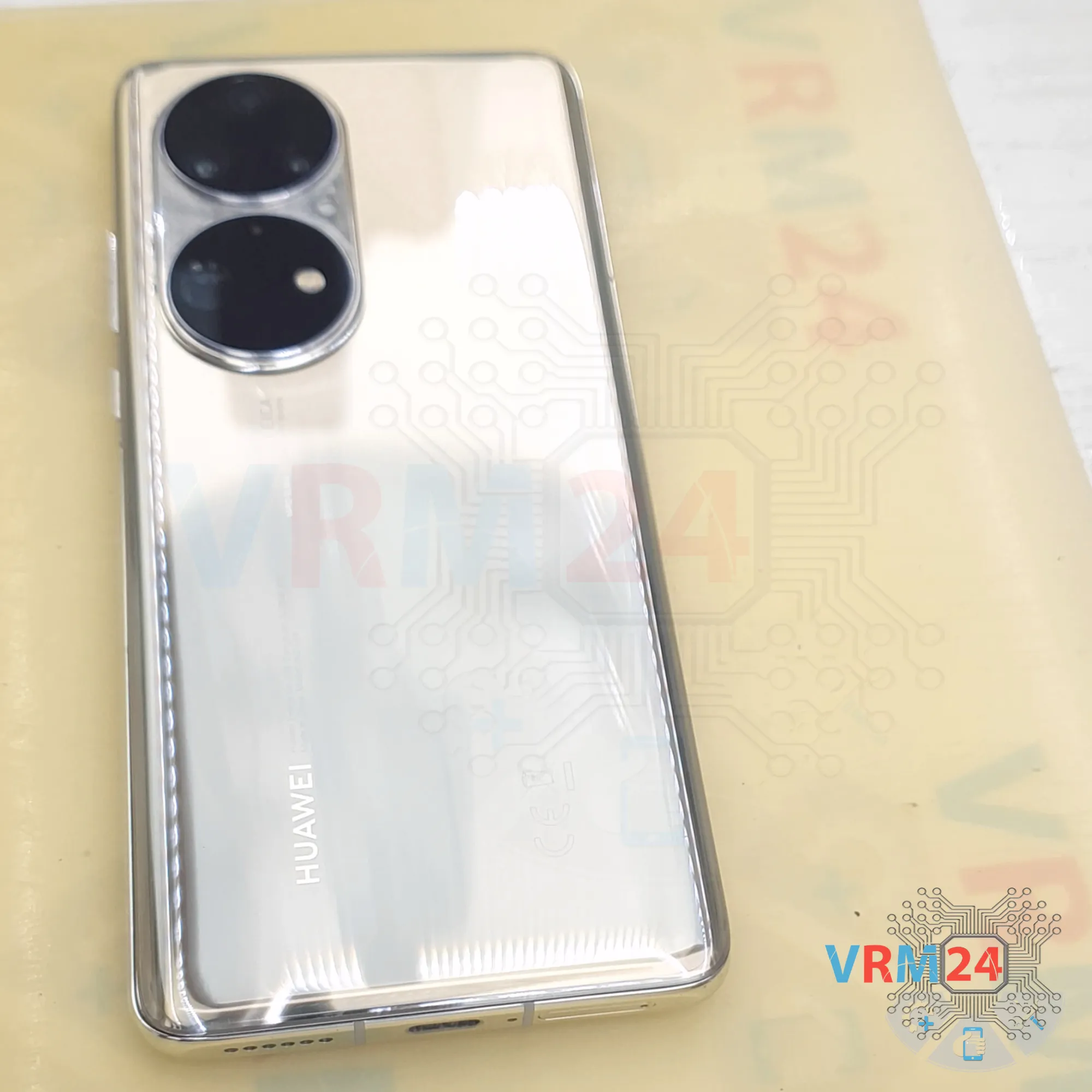

⚠️️ Перед разборкой не забудьте выключить телефон.

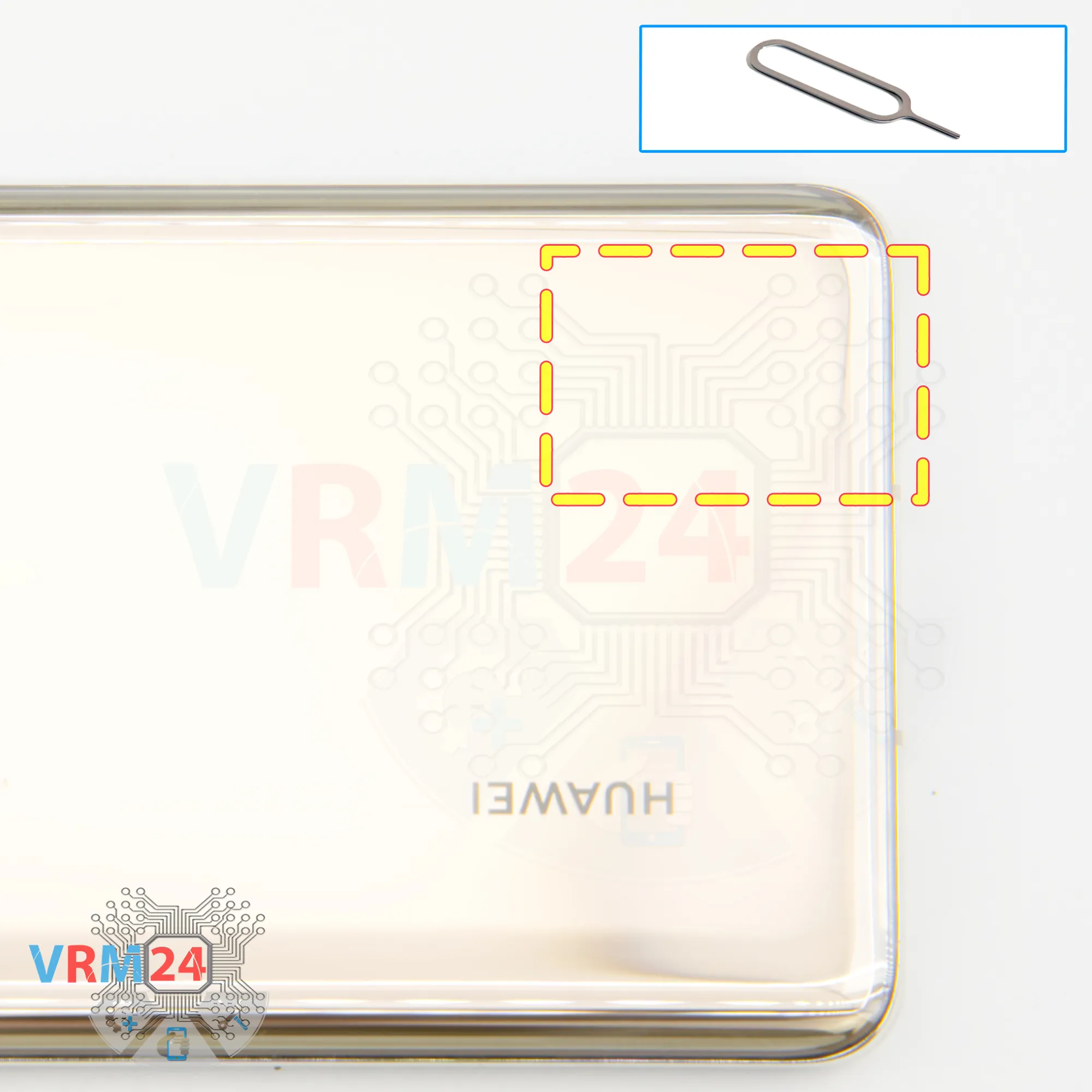

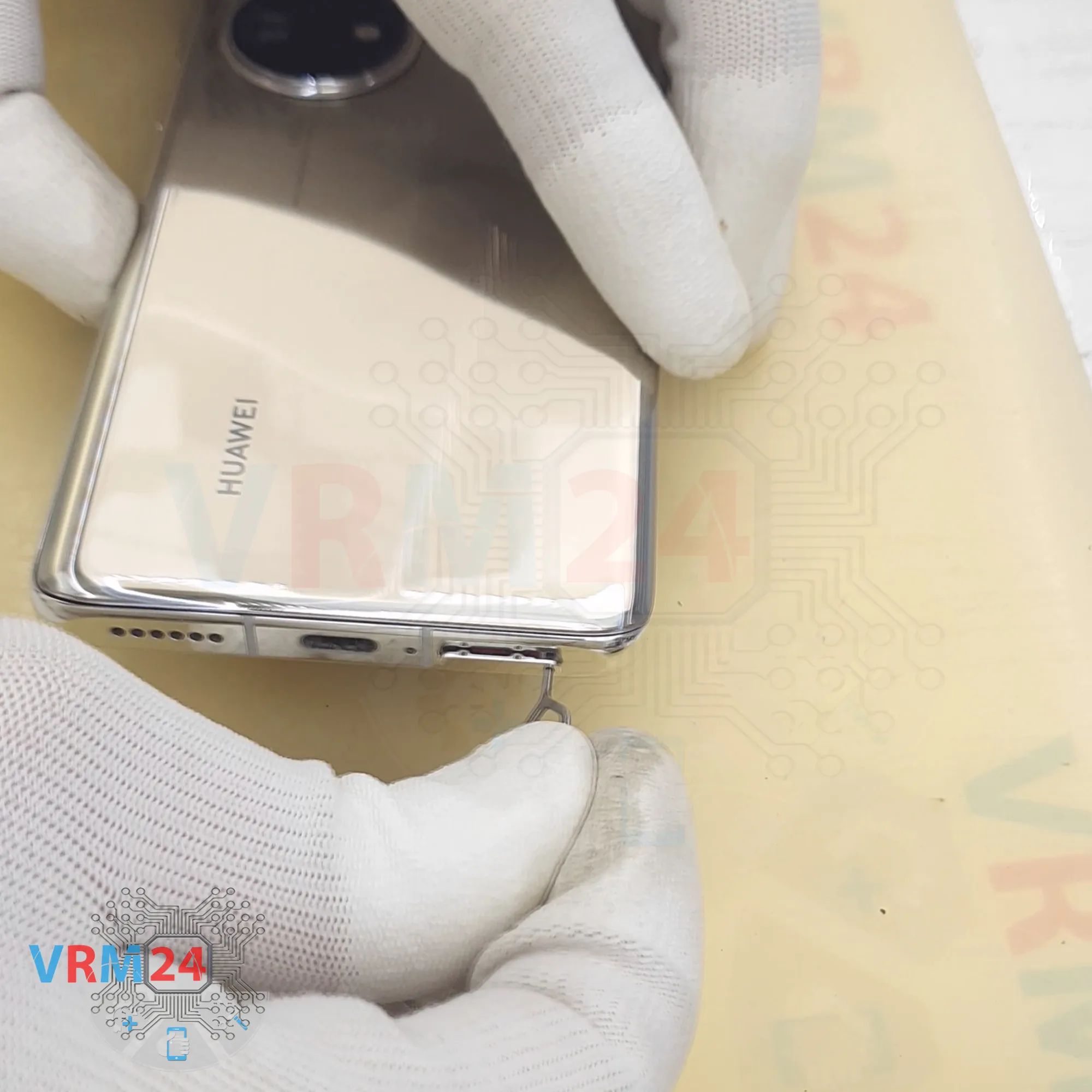

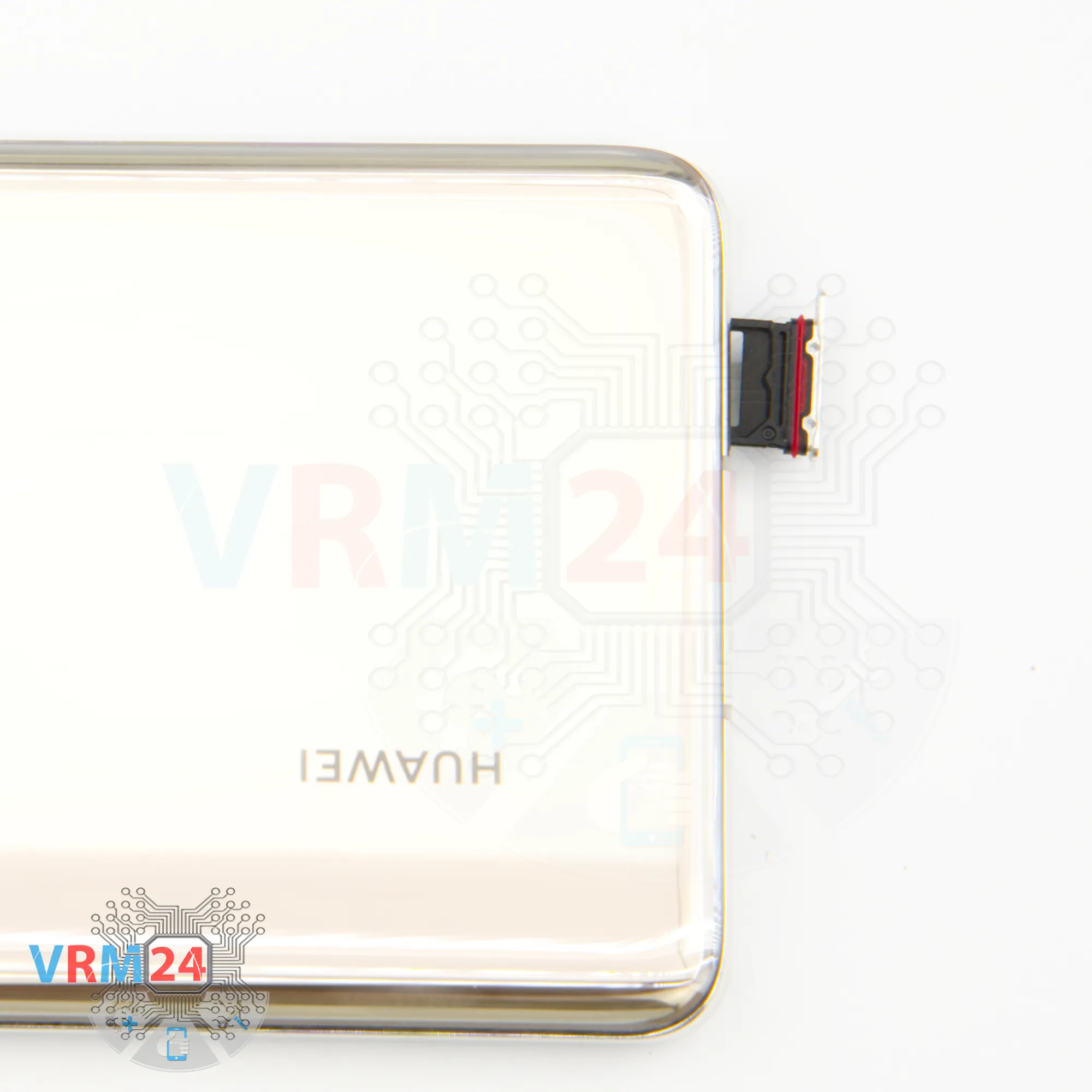

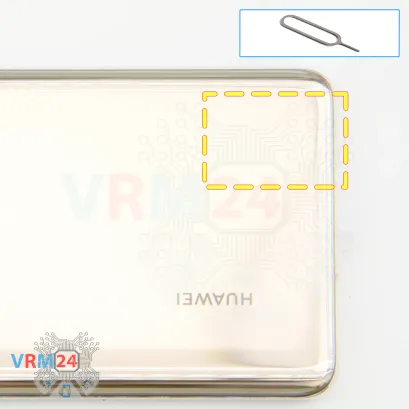

Сначала нужно извлечь лоток для SIM-карт. Для этого мы используем специальный инструмент.

Обратите внимание, что лоток находится в нижней части телефона.

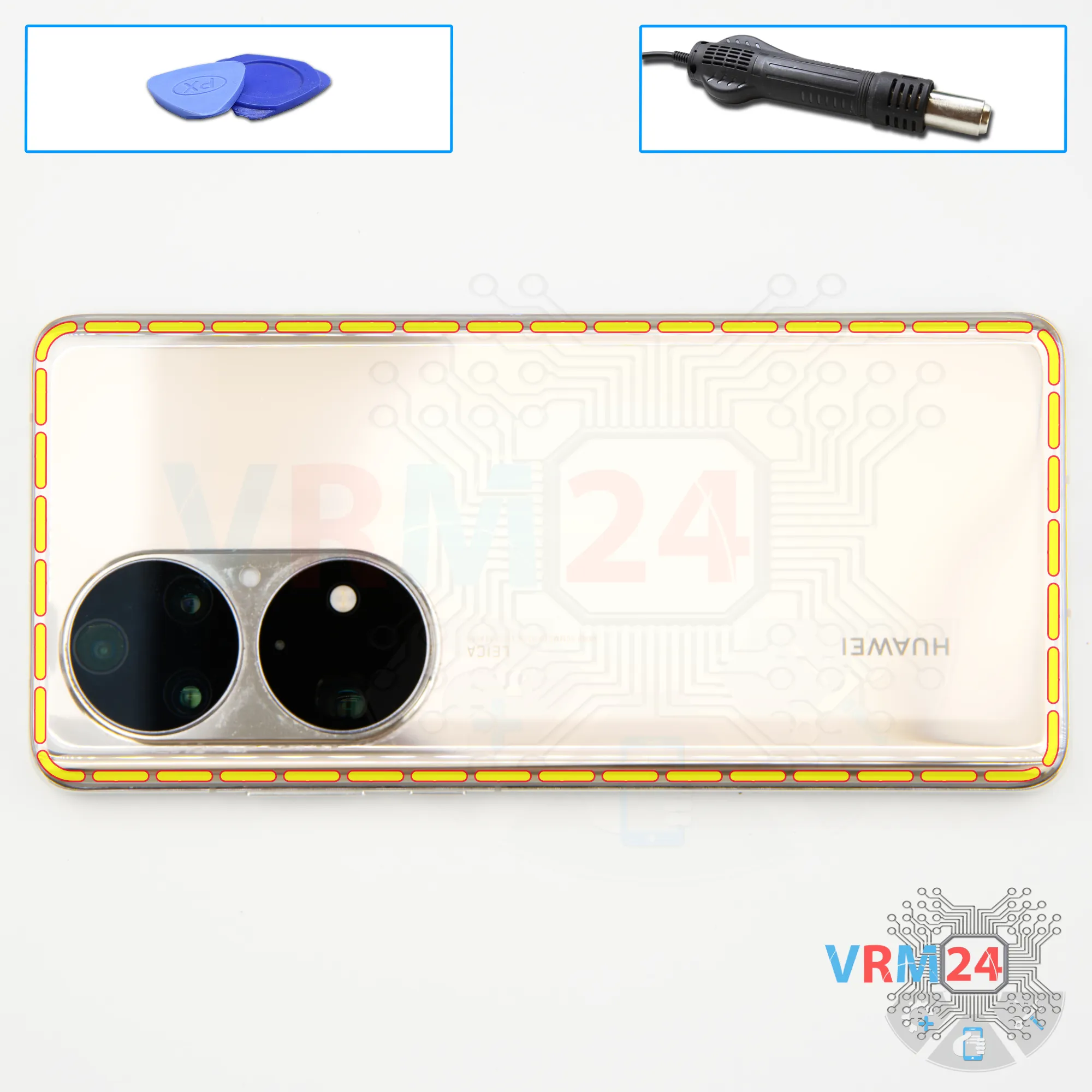

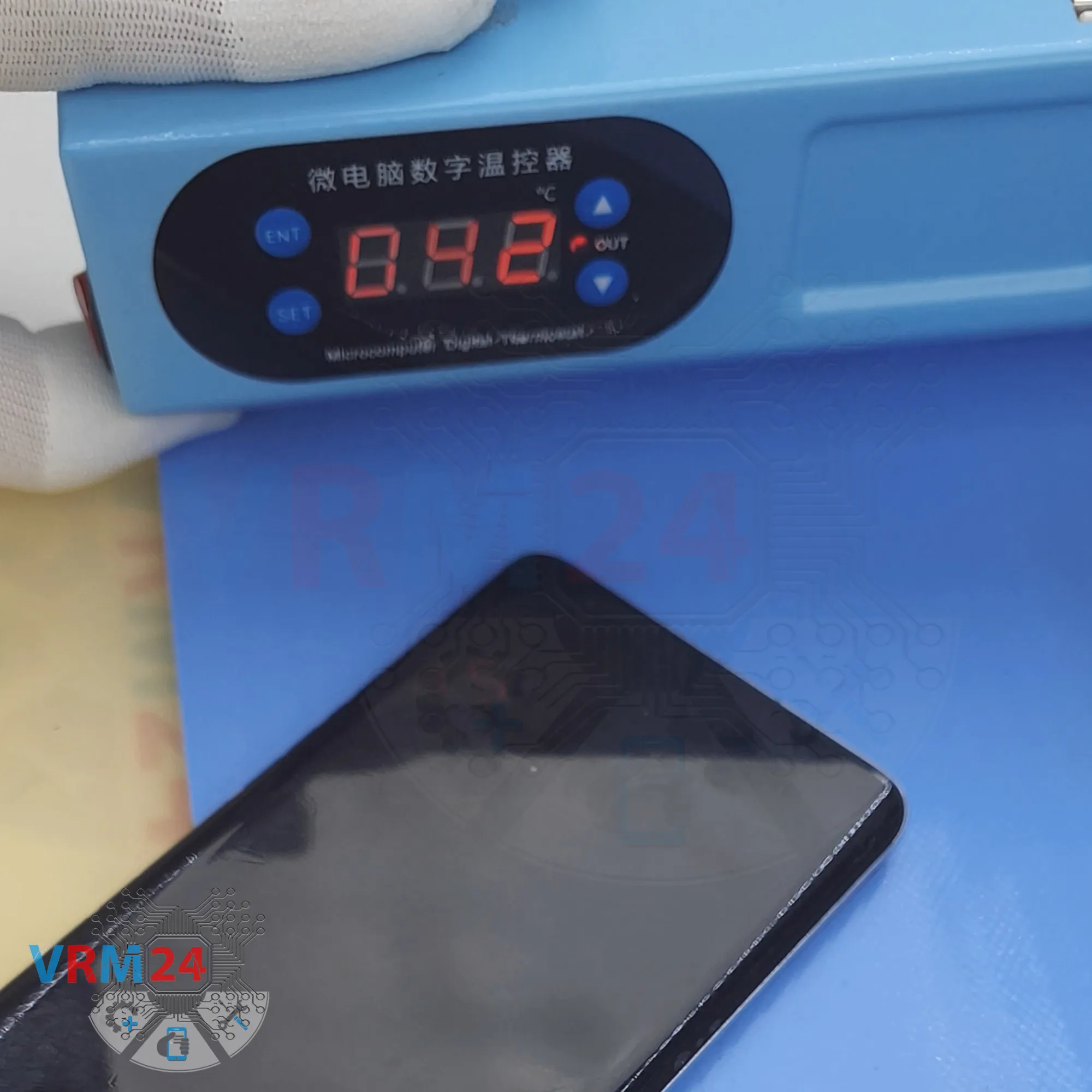

Далее переходим к нагреву задней крышки. Мы используем нагревательный коврик, но также можно воспользоваться феном. Нагреваем заднюю крышку примерно до 70°C (160°F).

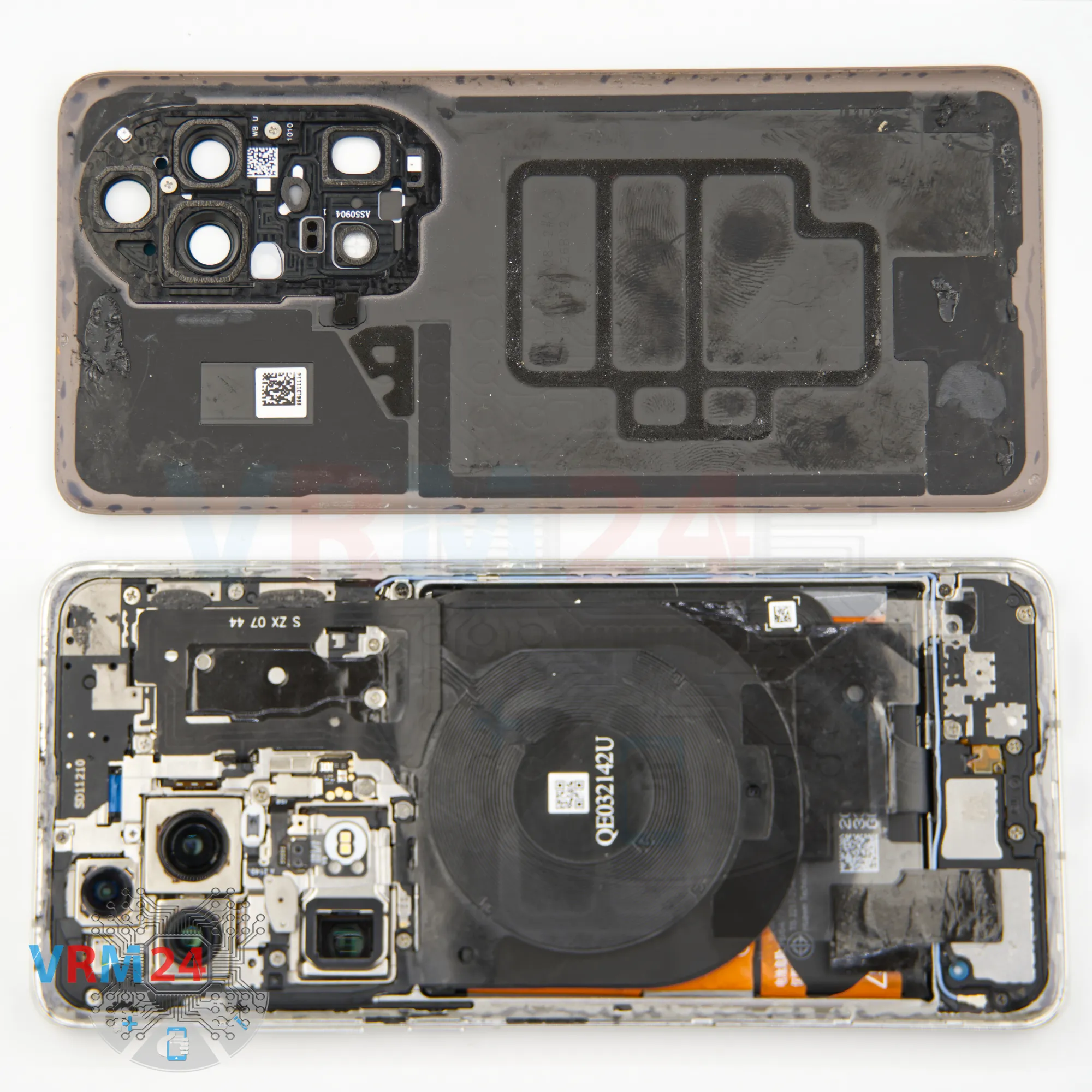

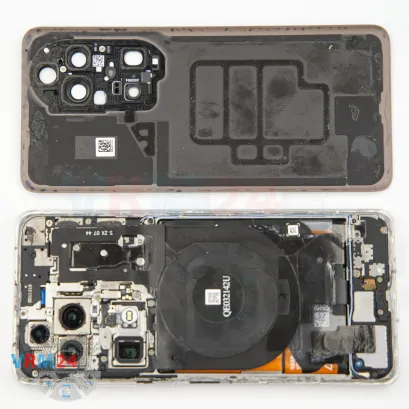

Через 5–10 минут можно приступать к отделению задней крышки.

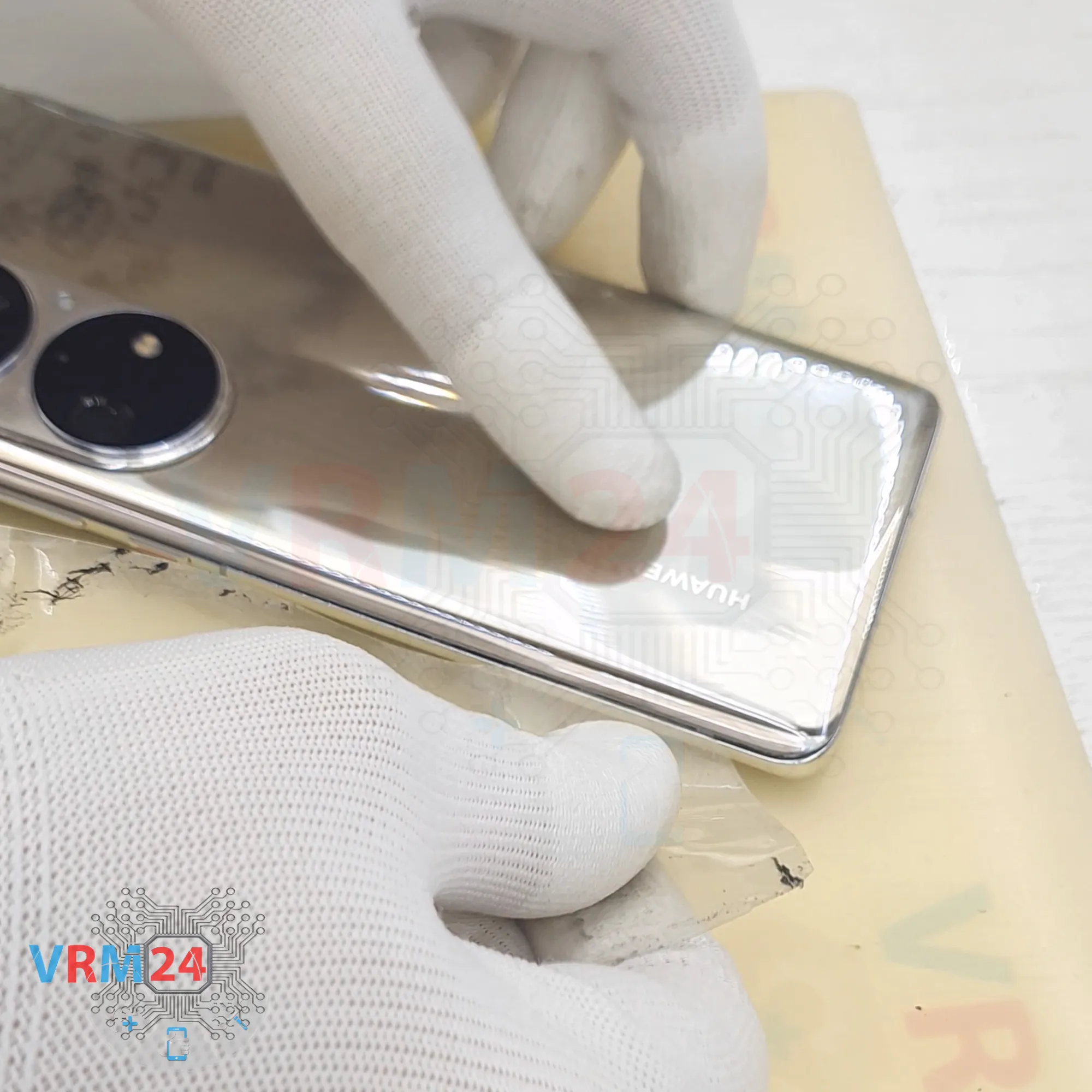

Чтобы срезать клей, используем тонкую пластиковую плёнку. Осторожно вставляем её в зазор между задней крышкой и средней крышкой, затем аккуратно проводим вдоль края, разрезая клей.

Будьте особенно внимательны в области камер, чтобы не повредить линзы.

Также проявляйте осторожность возле боковых кнопок — рядом могут находиться шлейфы.

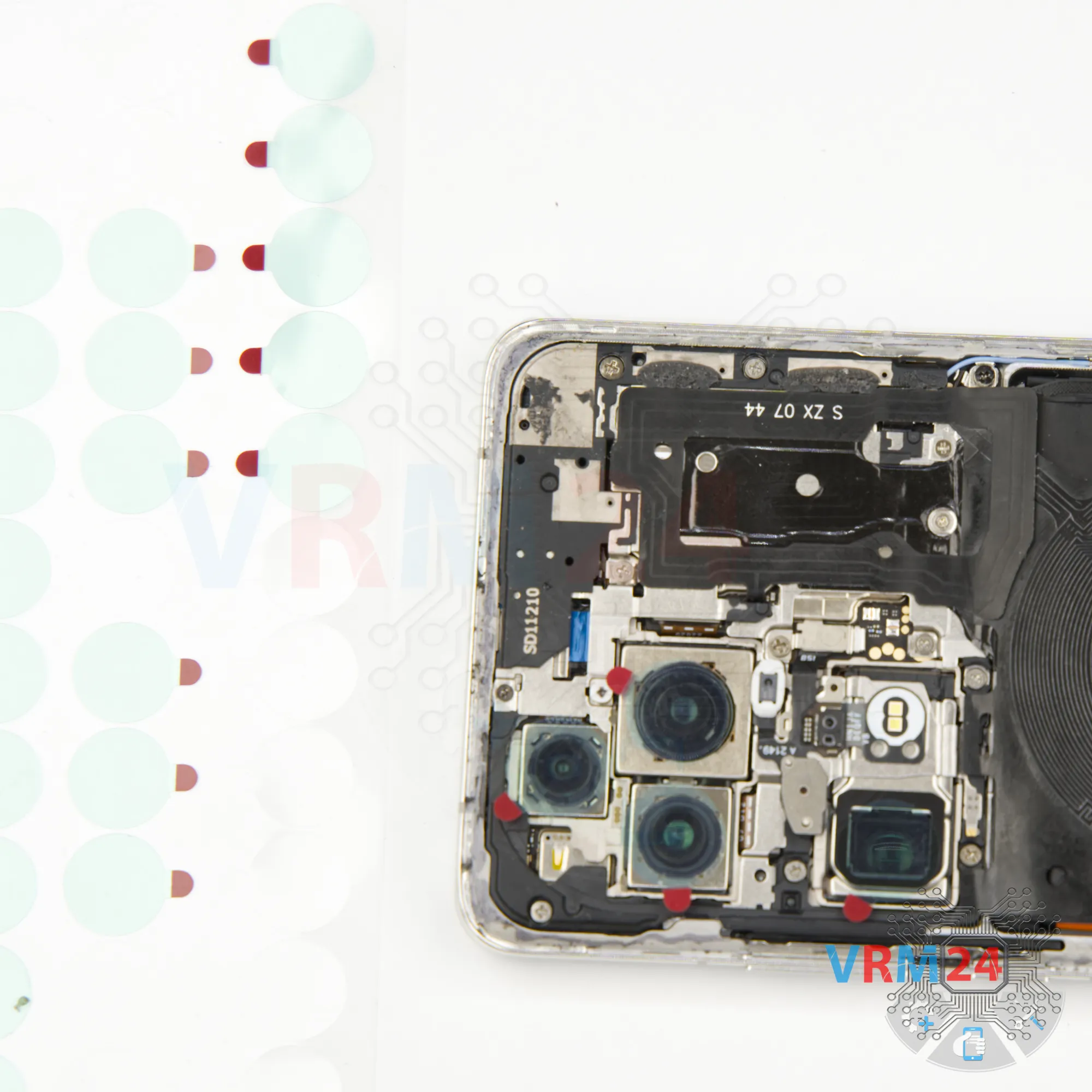

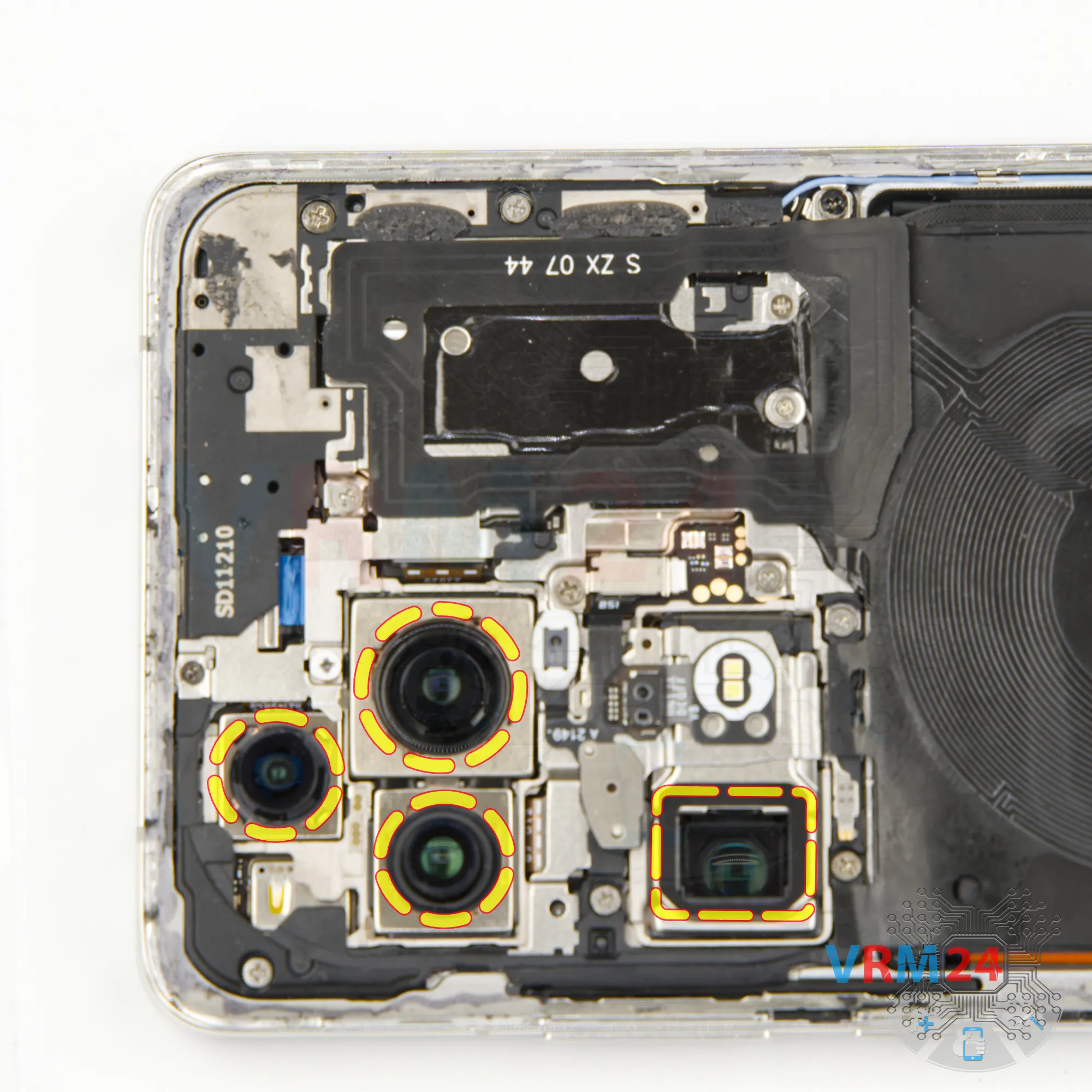

Прежде чем продолжить, рекомендуется закрыть линзы камер, чтобы защитить их от пыли и мусора.

Мы используем для этого специальную защитную плёнку.

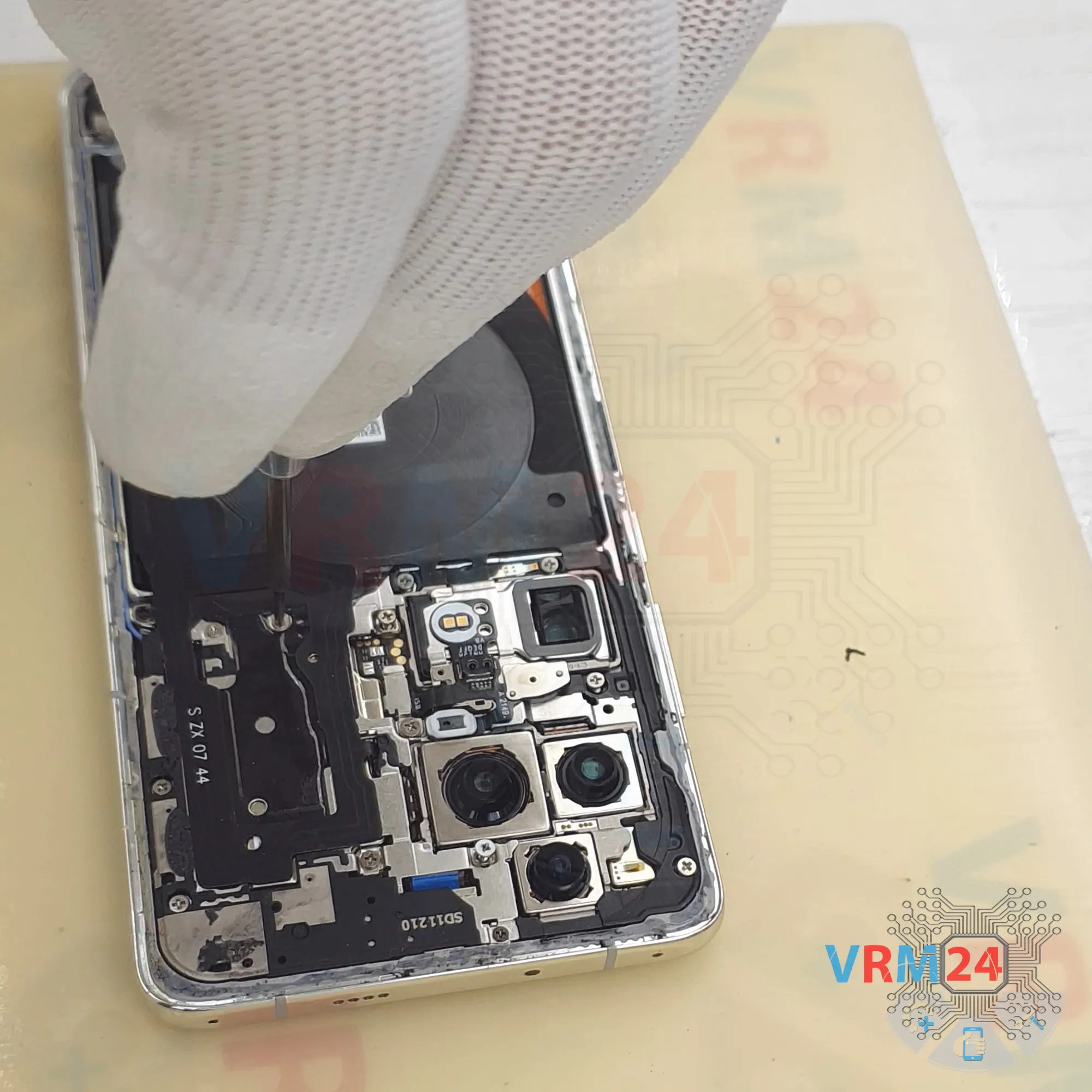

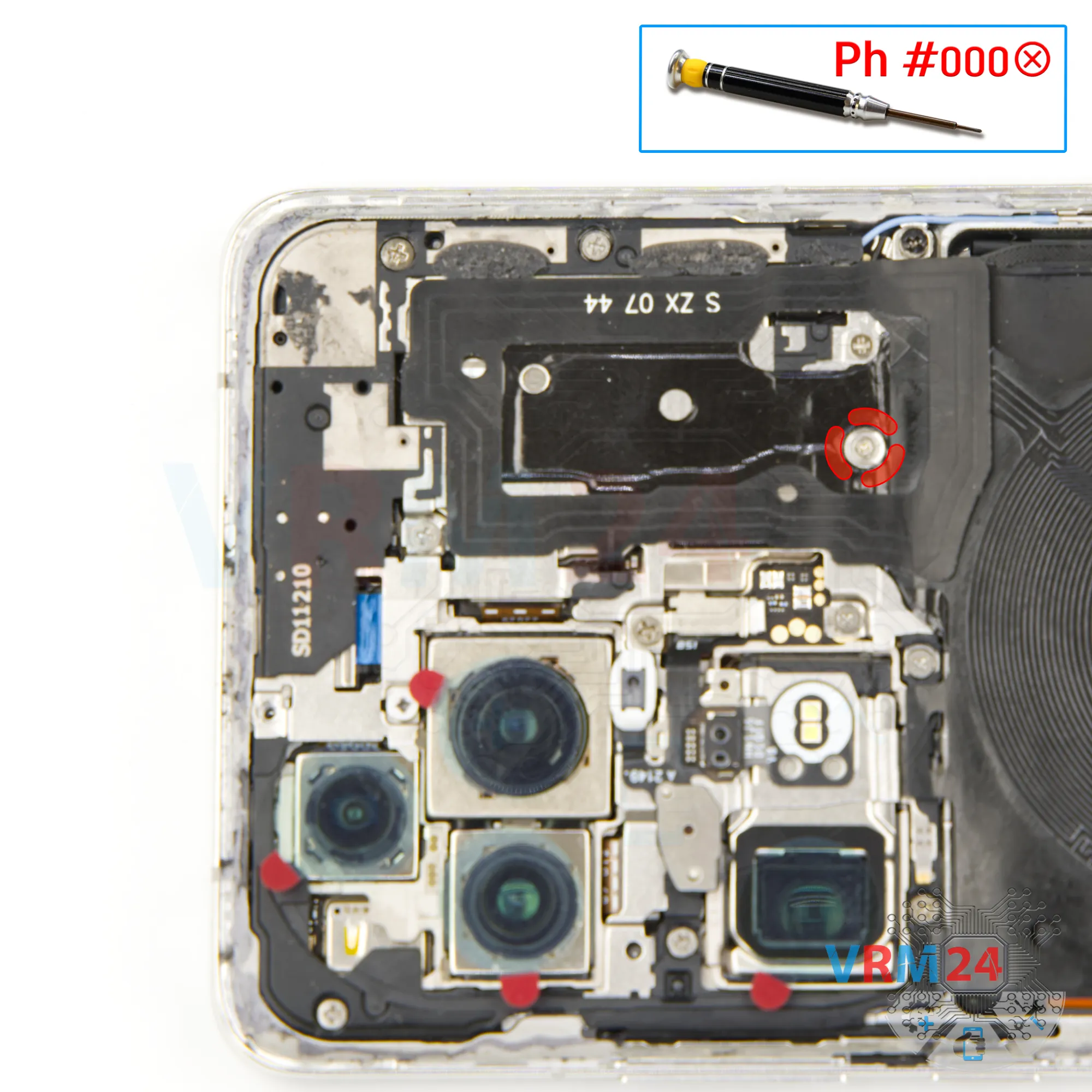

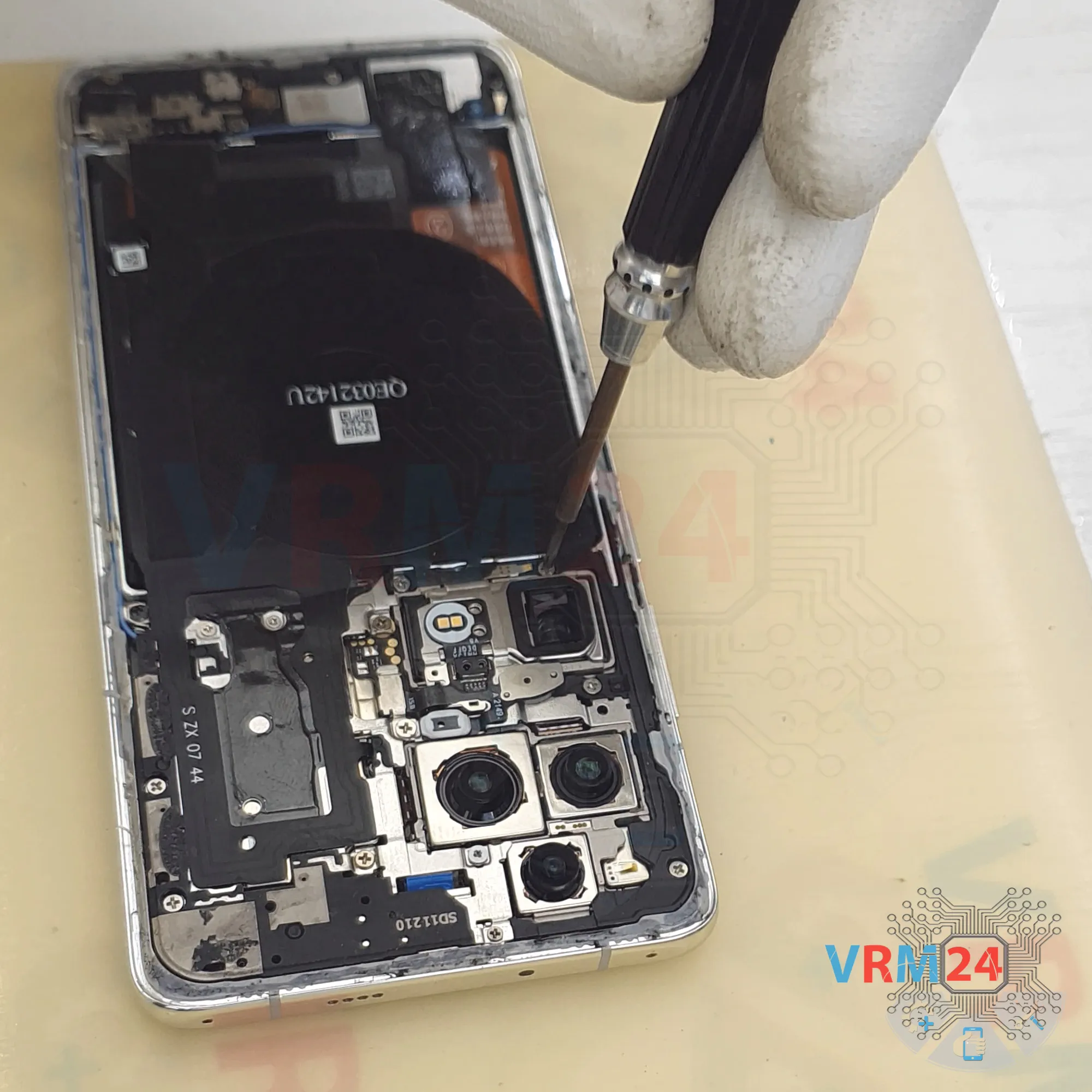

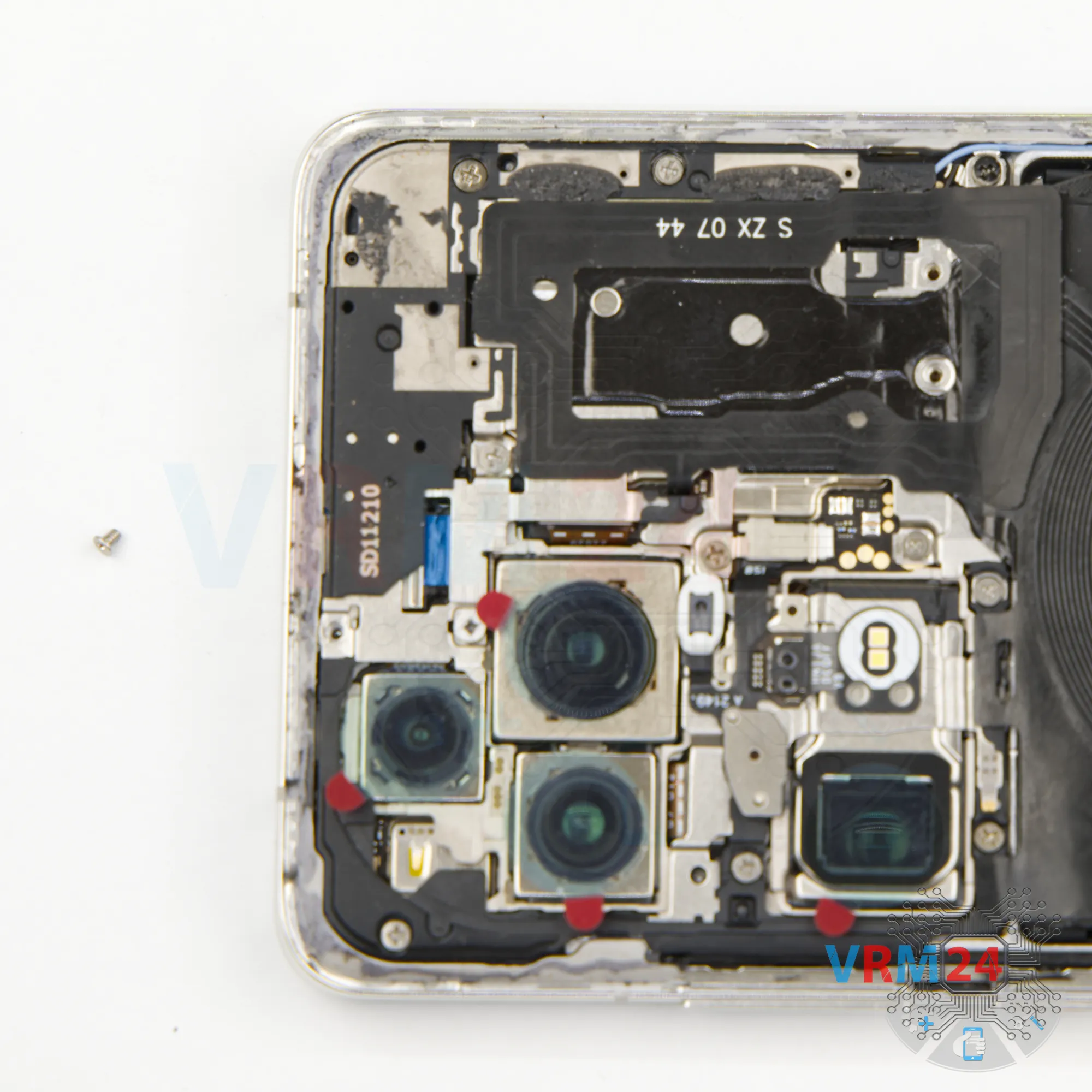

Теперь переходим к выкручиванию винтов в верхней части. Для этого используем крестовую отвертку 1.5 мм (PH #000), чтобы открутить первый винт.

Обратите внимание:

в этой модели используются винты разного размера, поэтому лучше раскладывать их на отдельной поверхности в определённом порядке, чтобы не перепутать при обратной сборке.

Некоторые винты могут извлекаться с трудом — учтите это.

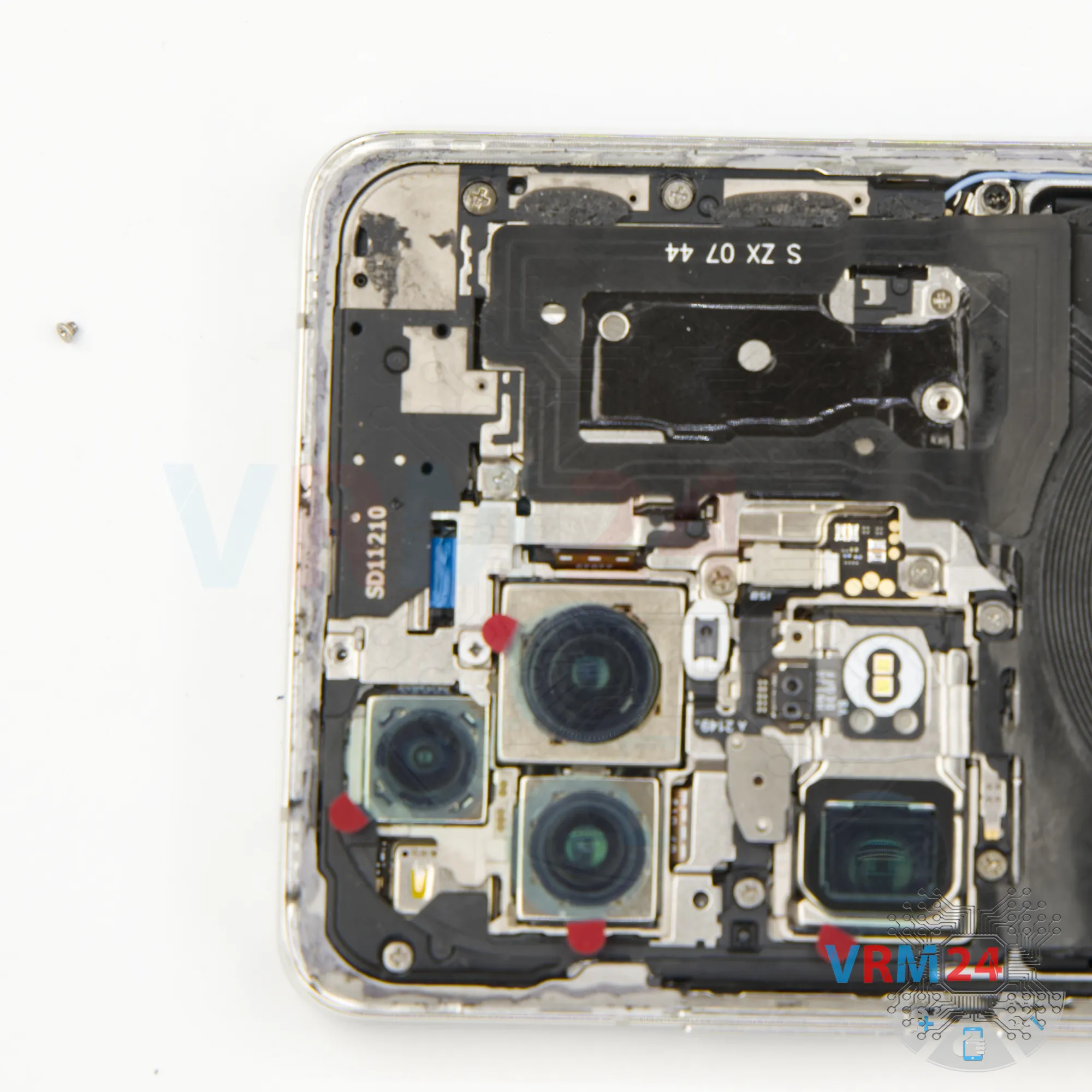

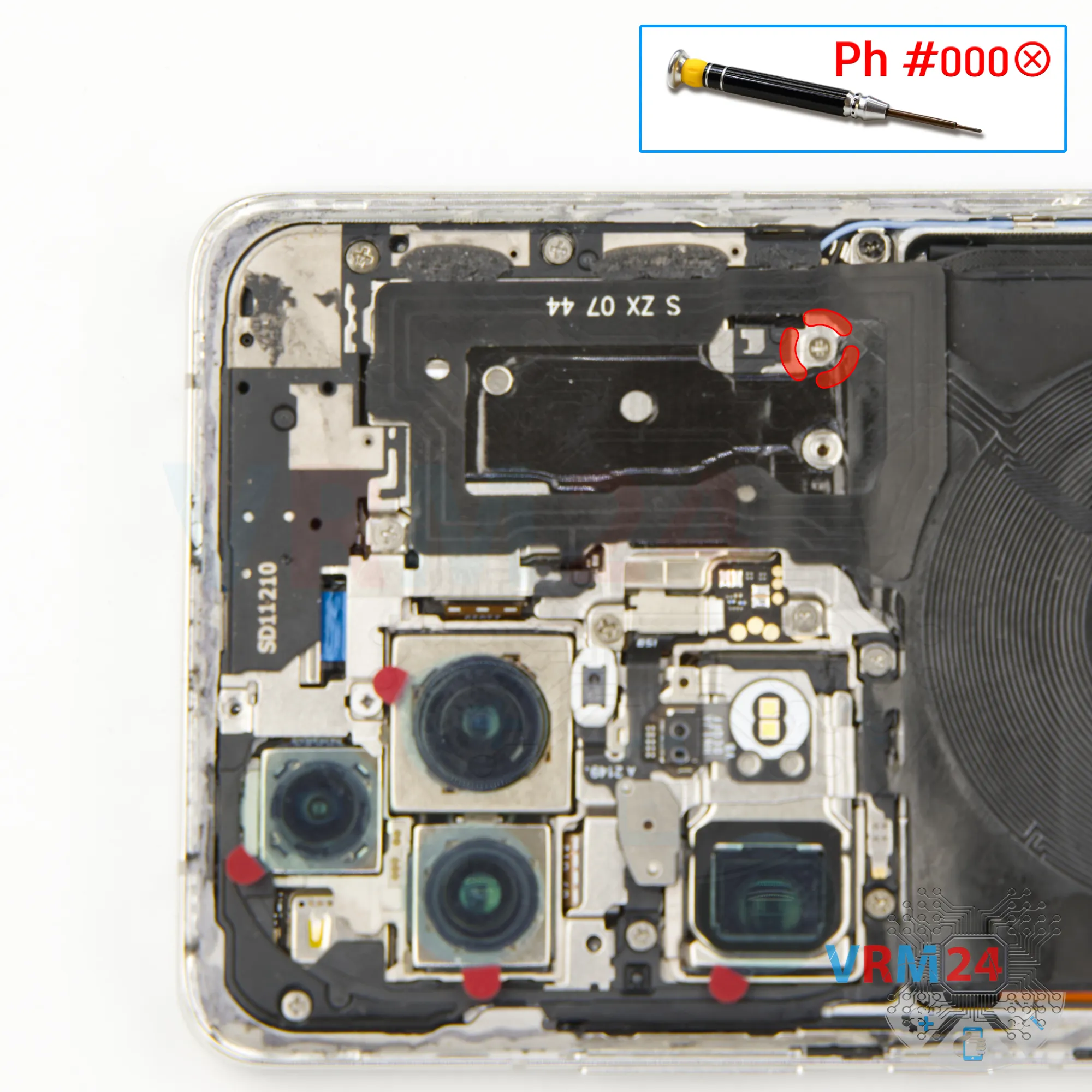

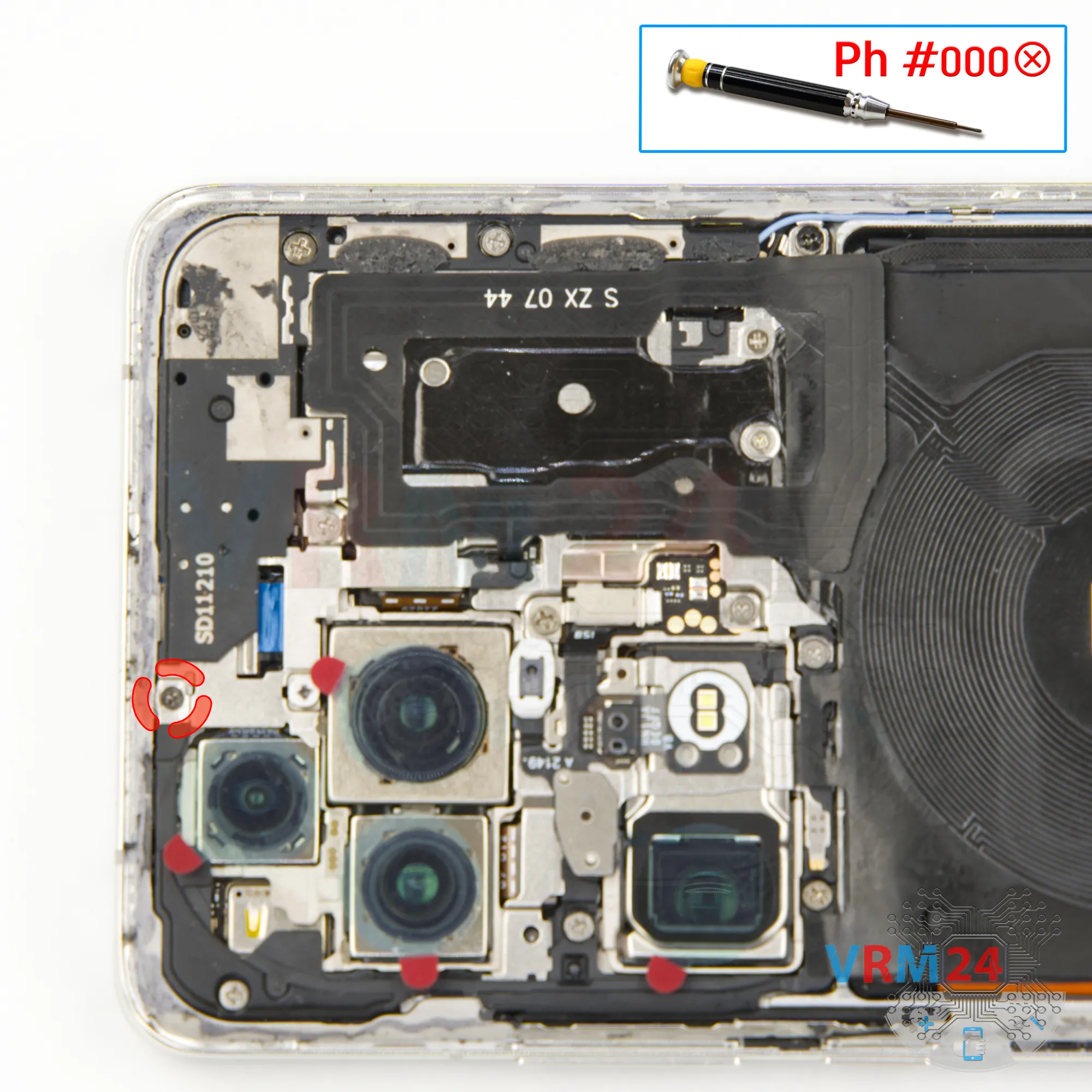

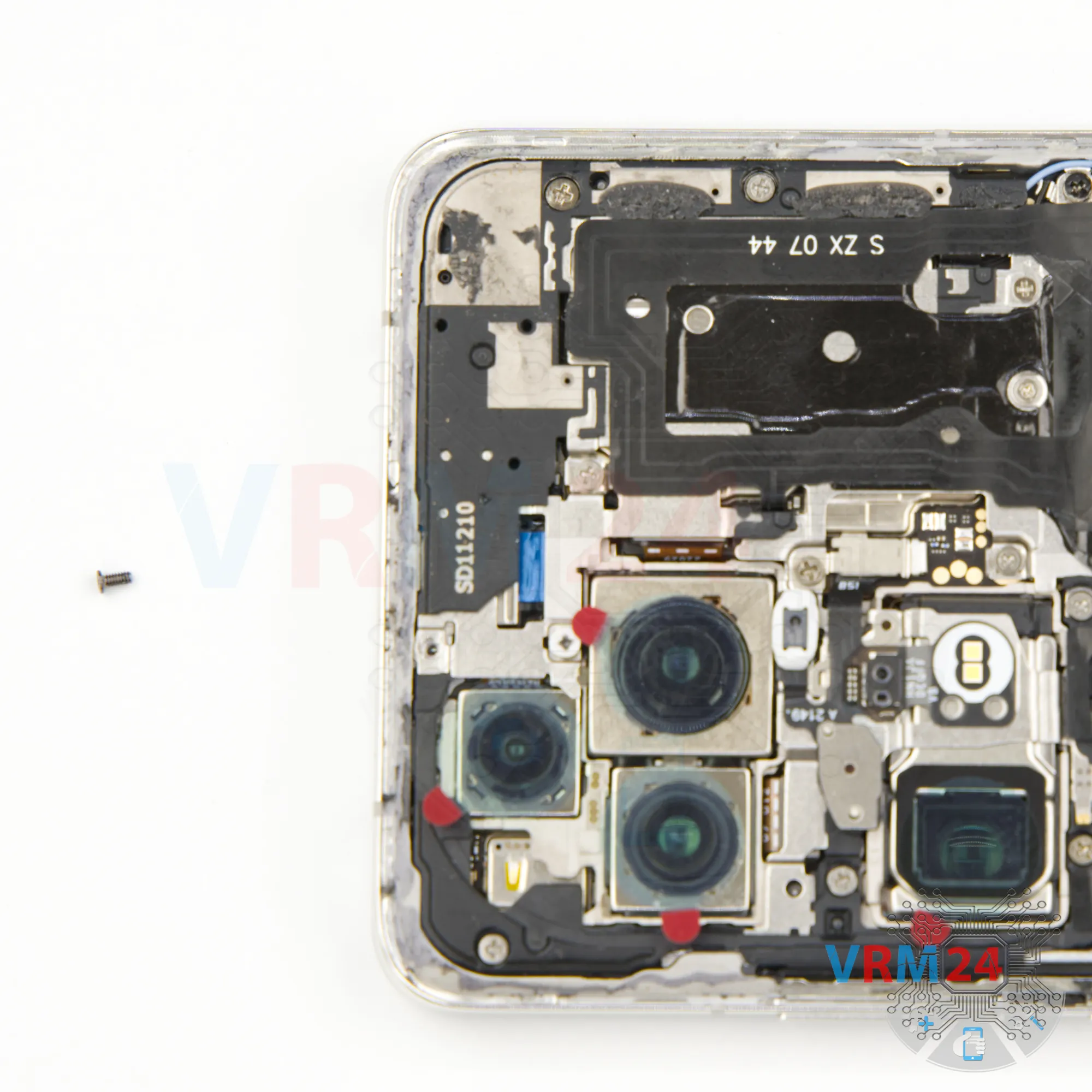

С помощью крестовой отвертки 1.5 мм (PH #000) выкручиваем один маленький серебристый винт.

Мы также рекомендуем сделать фото расположения винтов — так обычно делаем мы сами.

С помощью крестовой отвертки 1.5 мм (PH #000) выкручиваем один маленький серебристый винт.

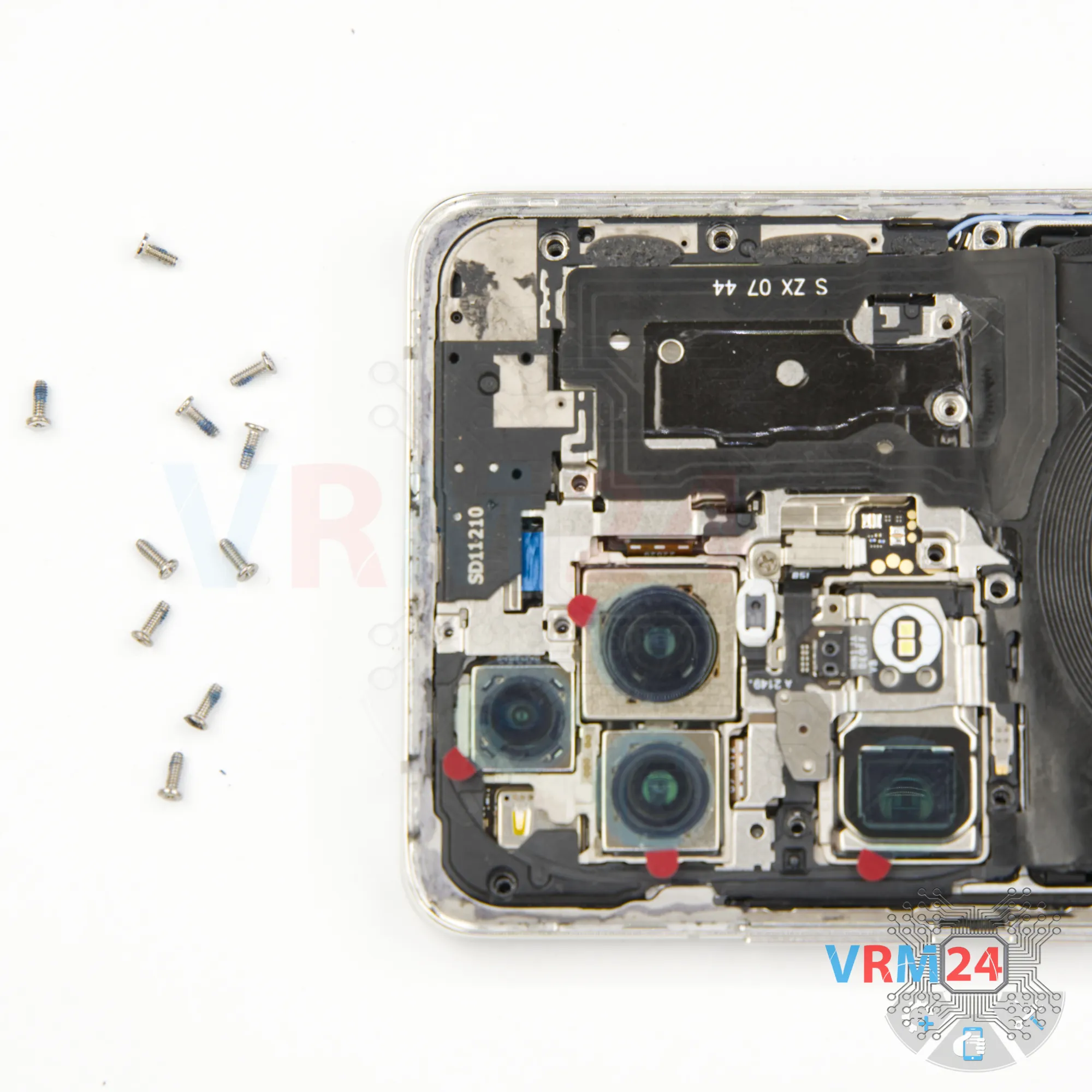

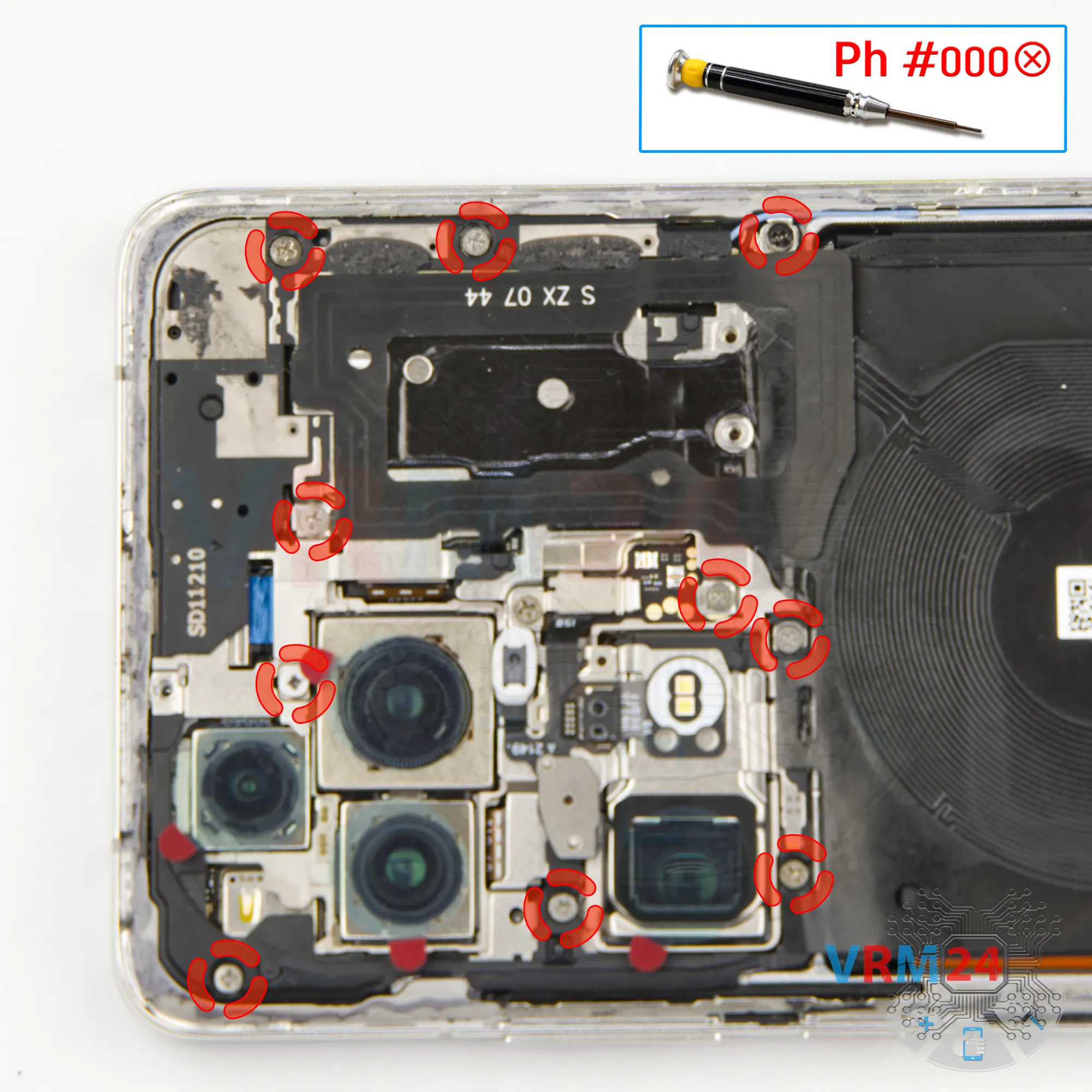

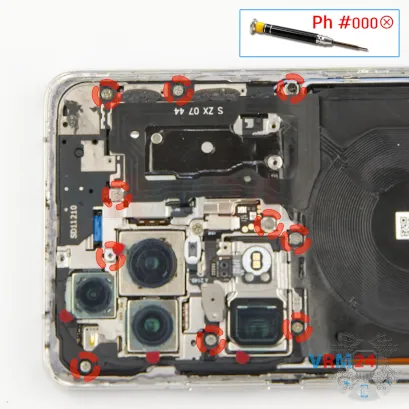

С помощью крестовой отвертки 1.5 мм (PH #000) выкручиваем десять серебристых винтов.

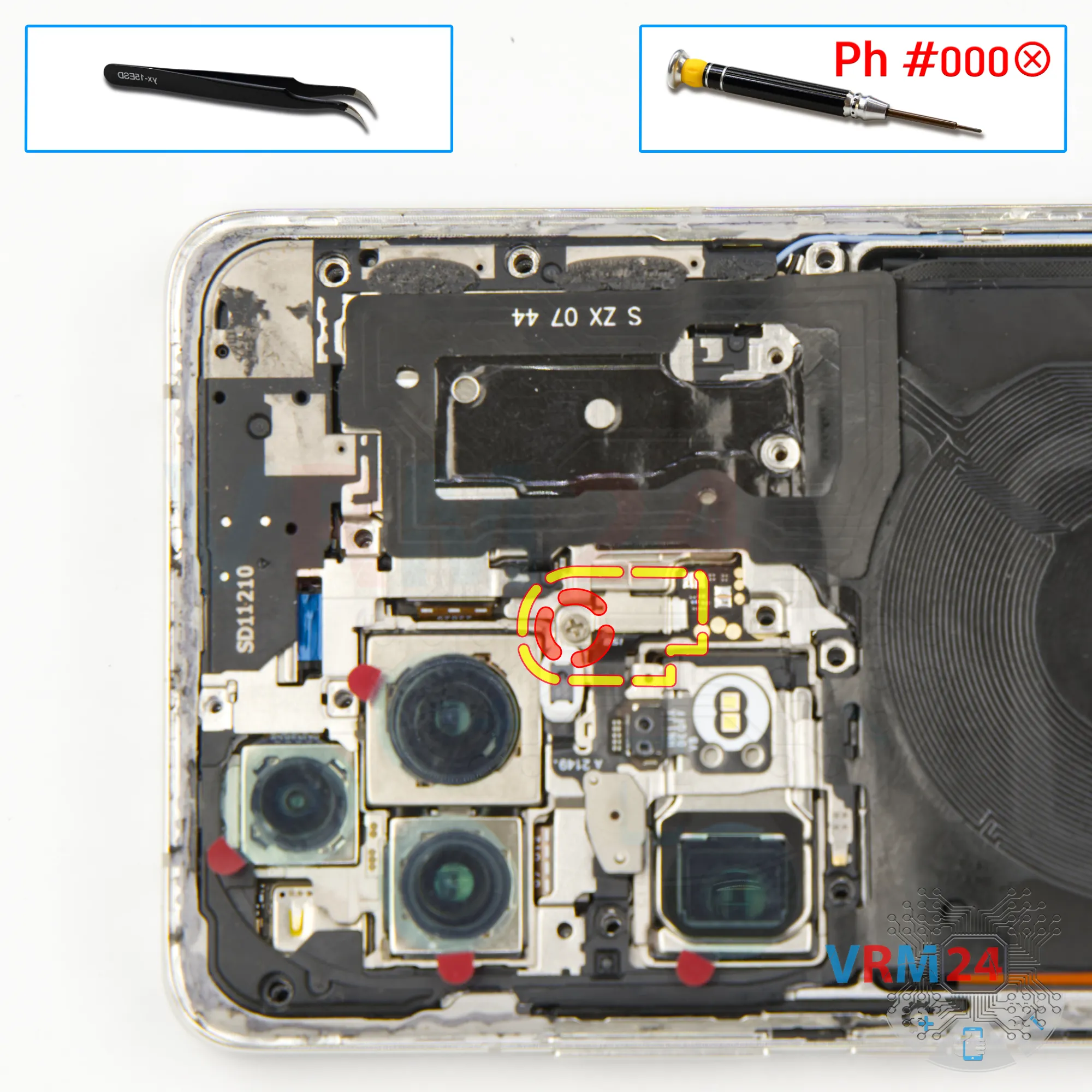

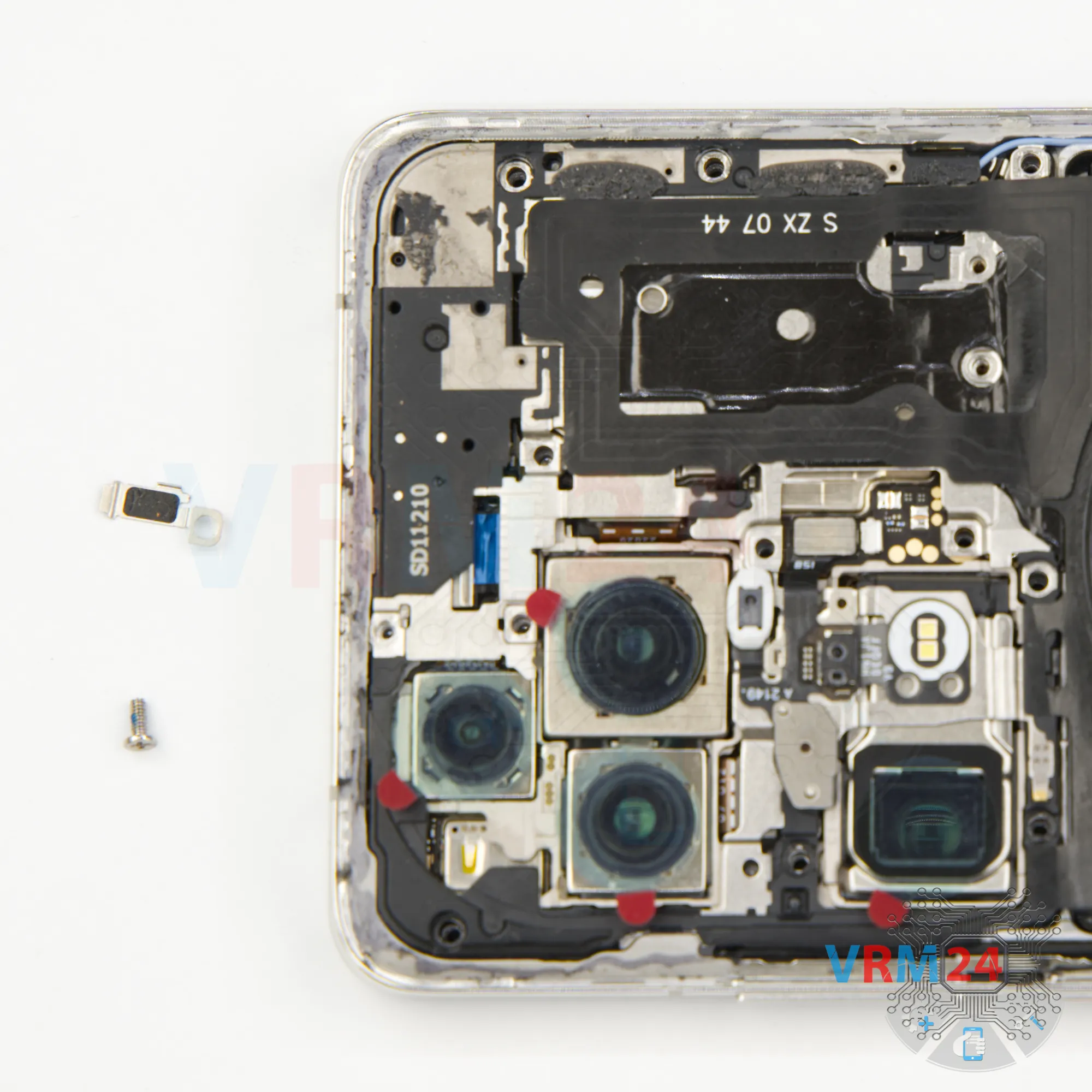

С помощью крестовой отвертки 1.5 мм (PH #000) выкручиваем один винт и снимаем фиксатор, удерживающий разъём.

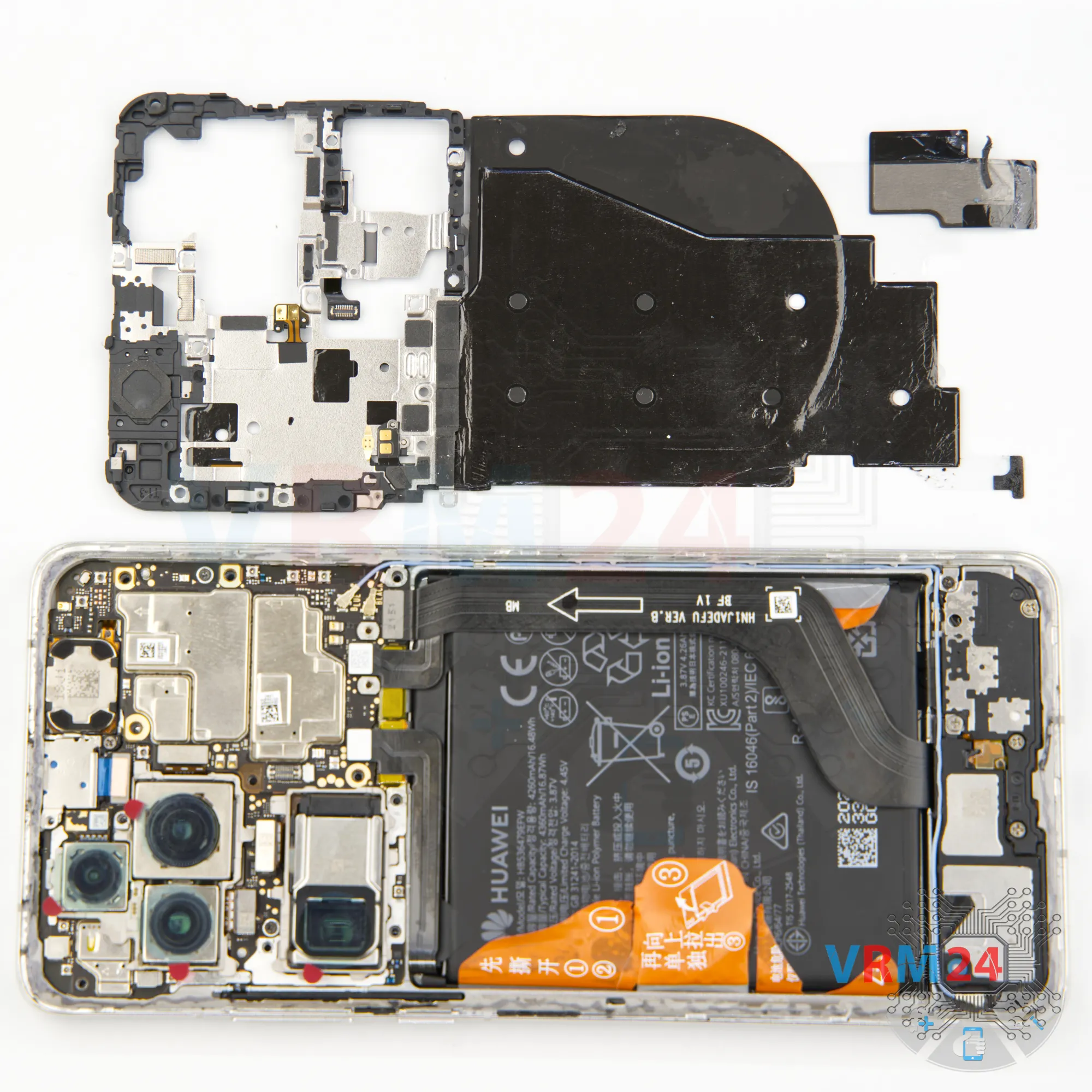

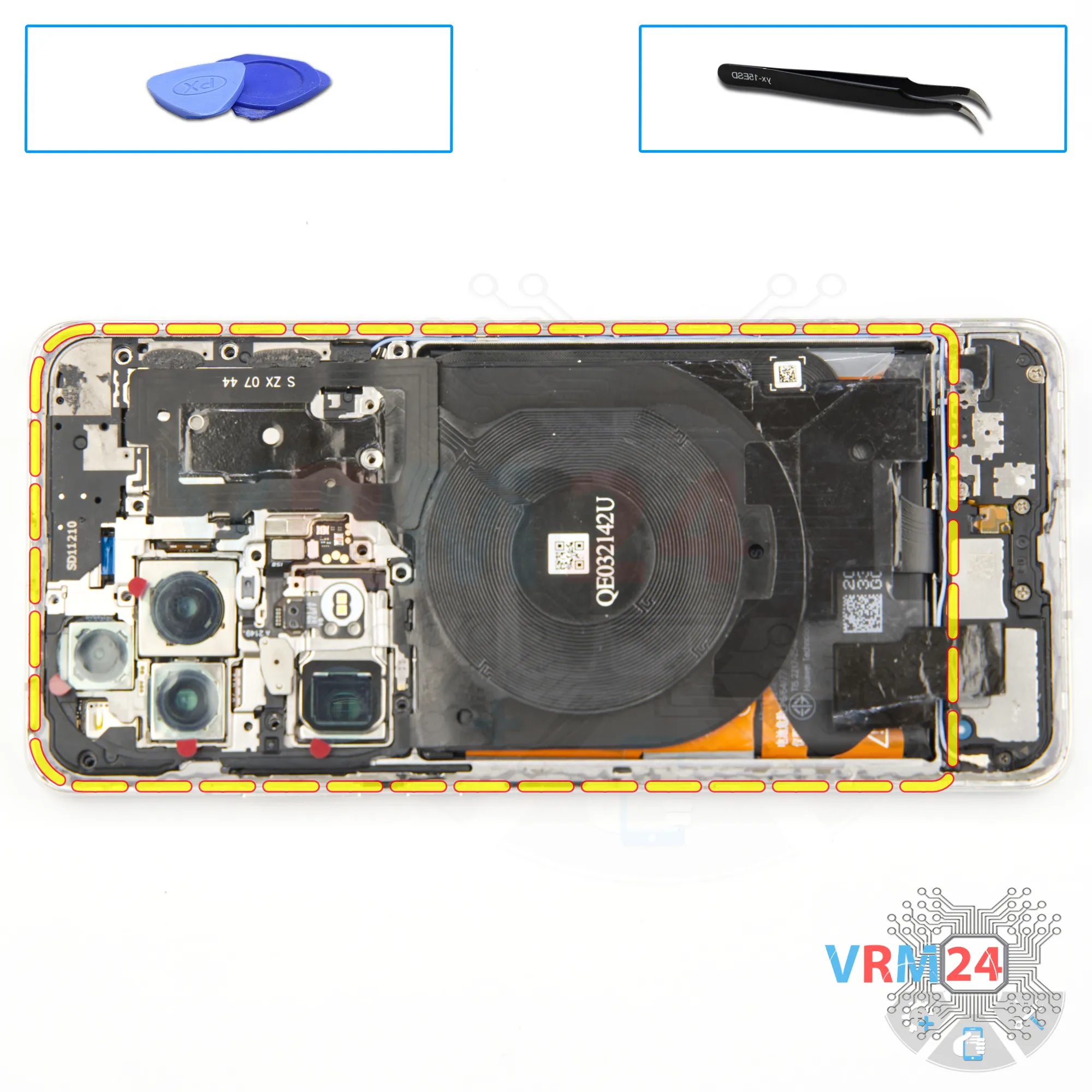

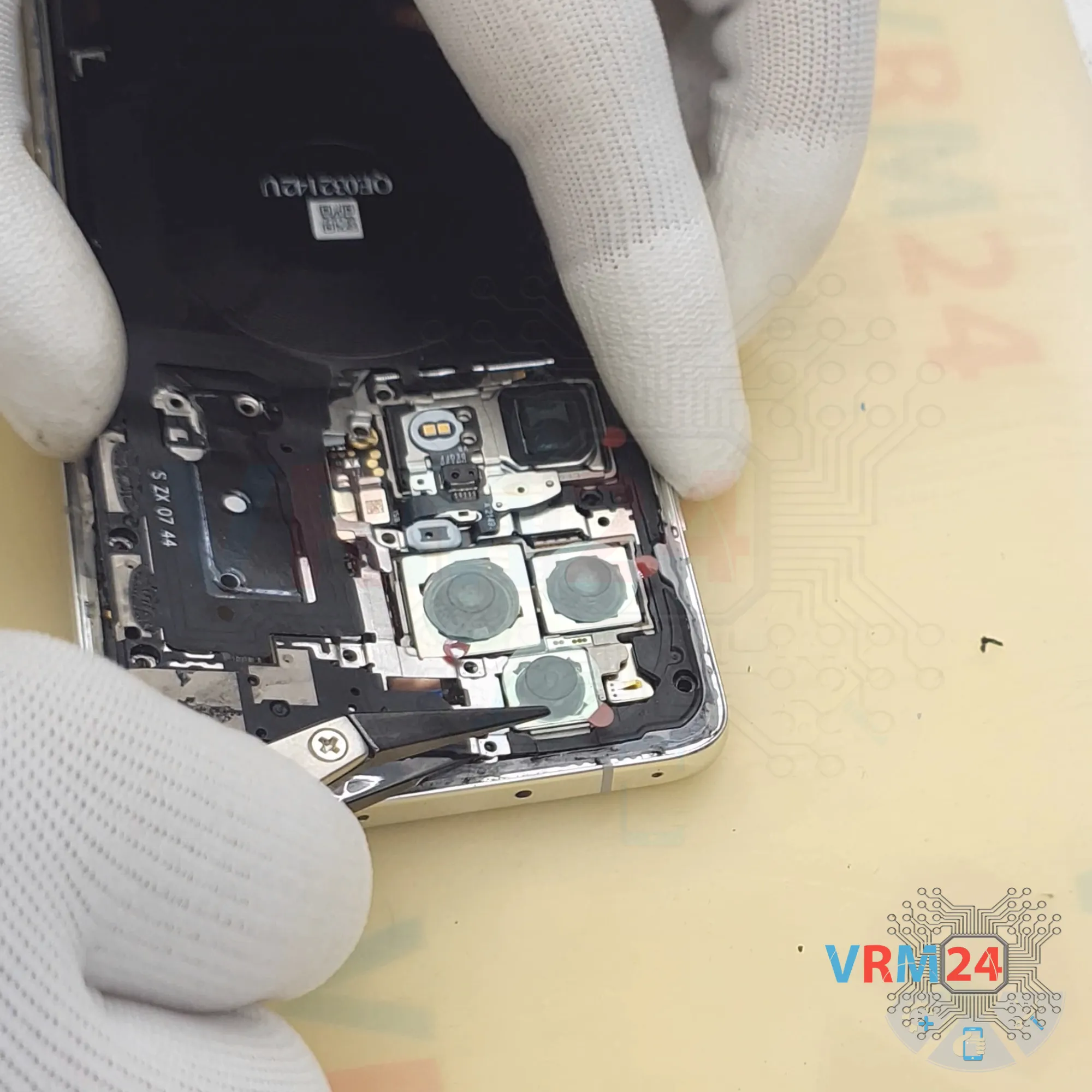

После того как последний винт будет извлечён, переходим к отсоединению верхней крышки.

Для этого лучше не использовать металлические инструменты, чтобы избежать короткого замыкания на материнской плате.

Как можно увидеть, здесь находится разъём, который, скорее всего, ведёт к NFC, беспроводной зарядке и, возможно, к вспышке.

Лучше всего отсоединить этот разъём перед продолжением работы.

Не торопитесь — не прикладывайте силу. Важно найти пластиковые защёлки или точки фиксации, в которых держится крышка, и аккуратно отщелкнуть их.

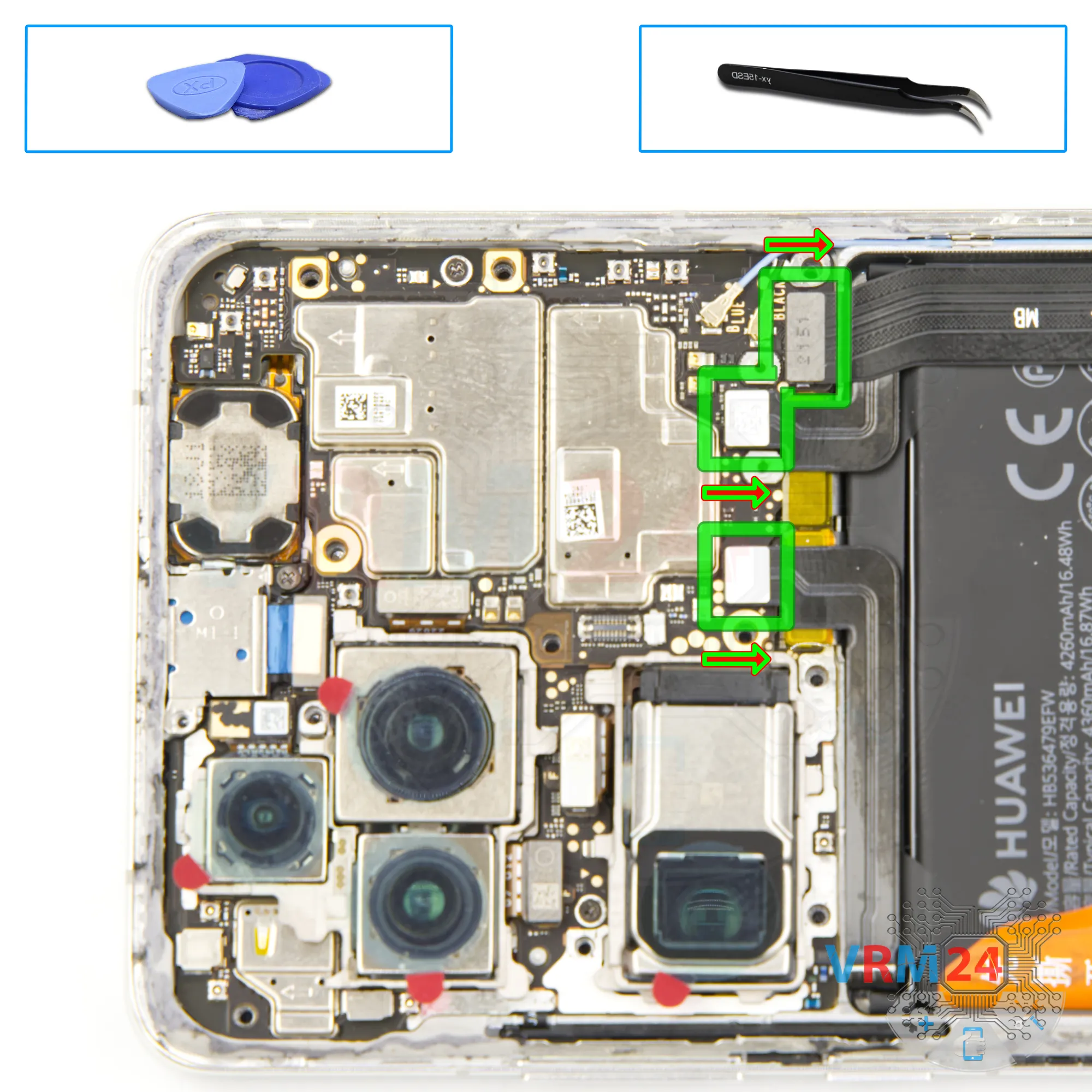

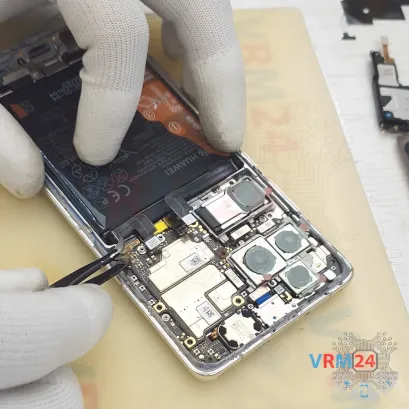

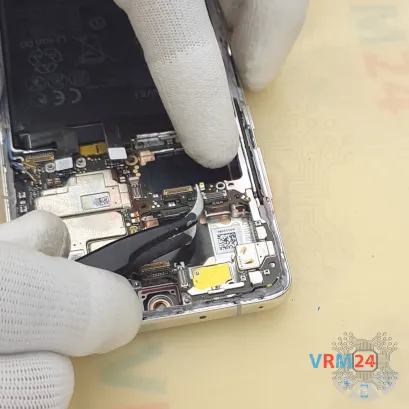

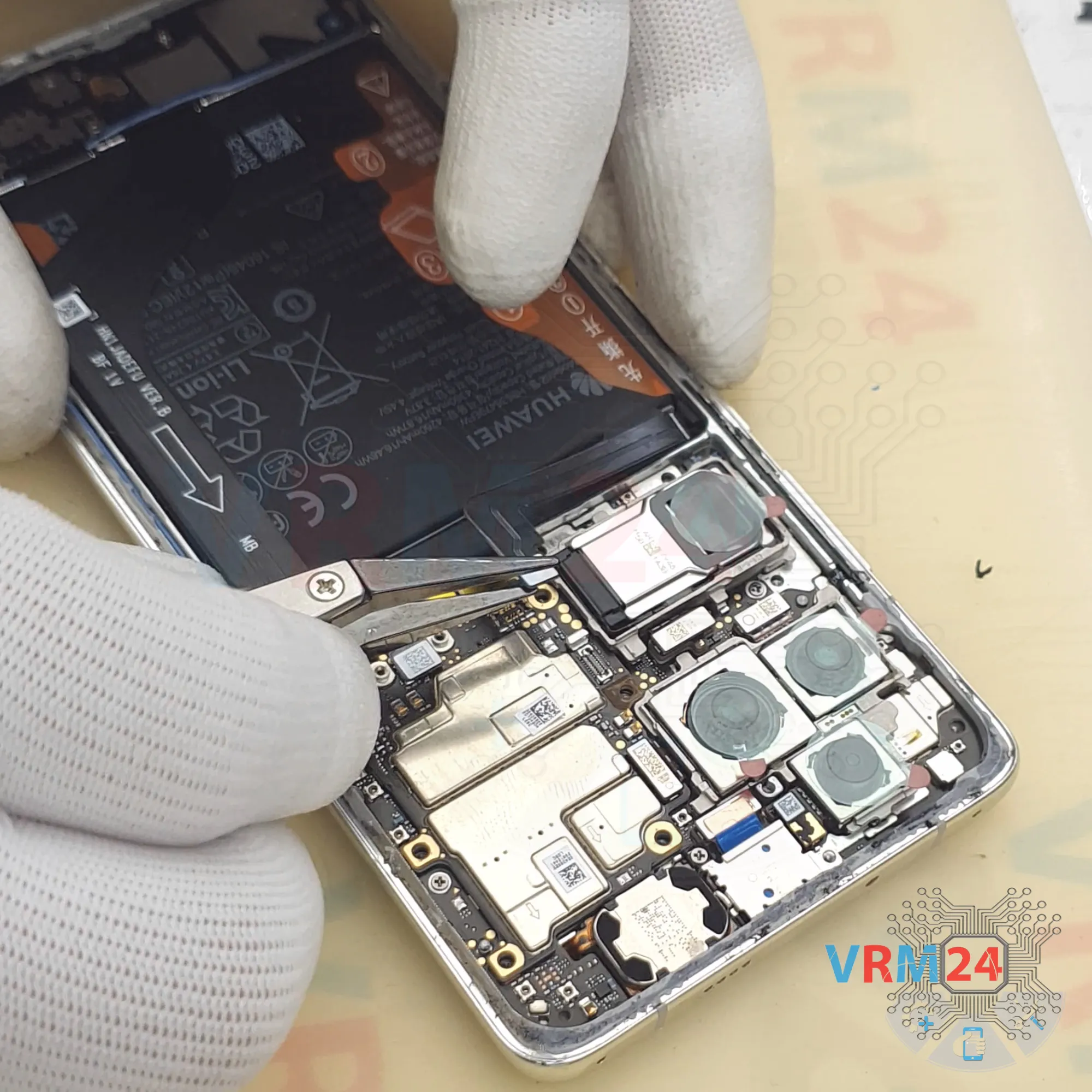

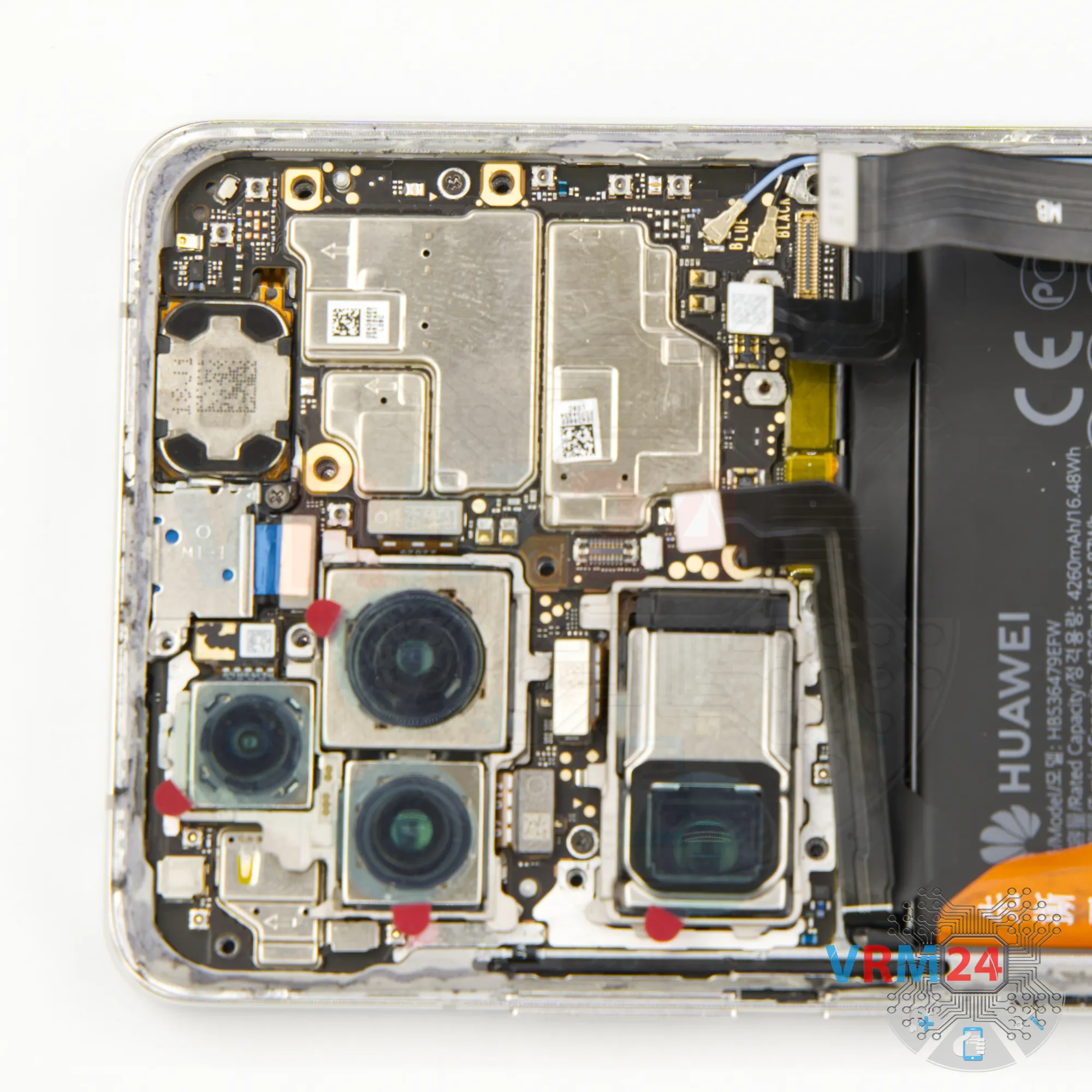

Далее мы отсоединяем два аккумуляторных разъёма, снова используя неметаллический инструмент.

ℹ️️ В модели Huawei P50 Pro JAD-LX9 установлена батарея HB536479EFW ёмкостью 4360 мА·ч (также известная как перезаряжаемый аккумулятор).

Теперь также можно отсоединить шлейф, ведущий к разъёму зарядки.

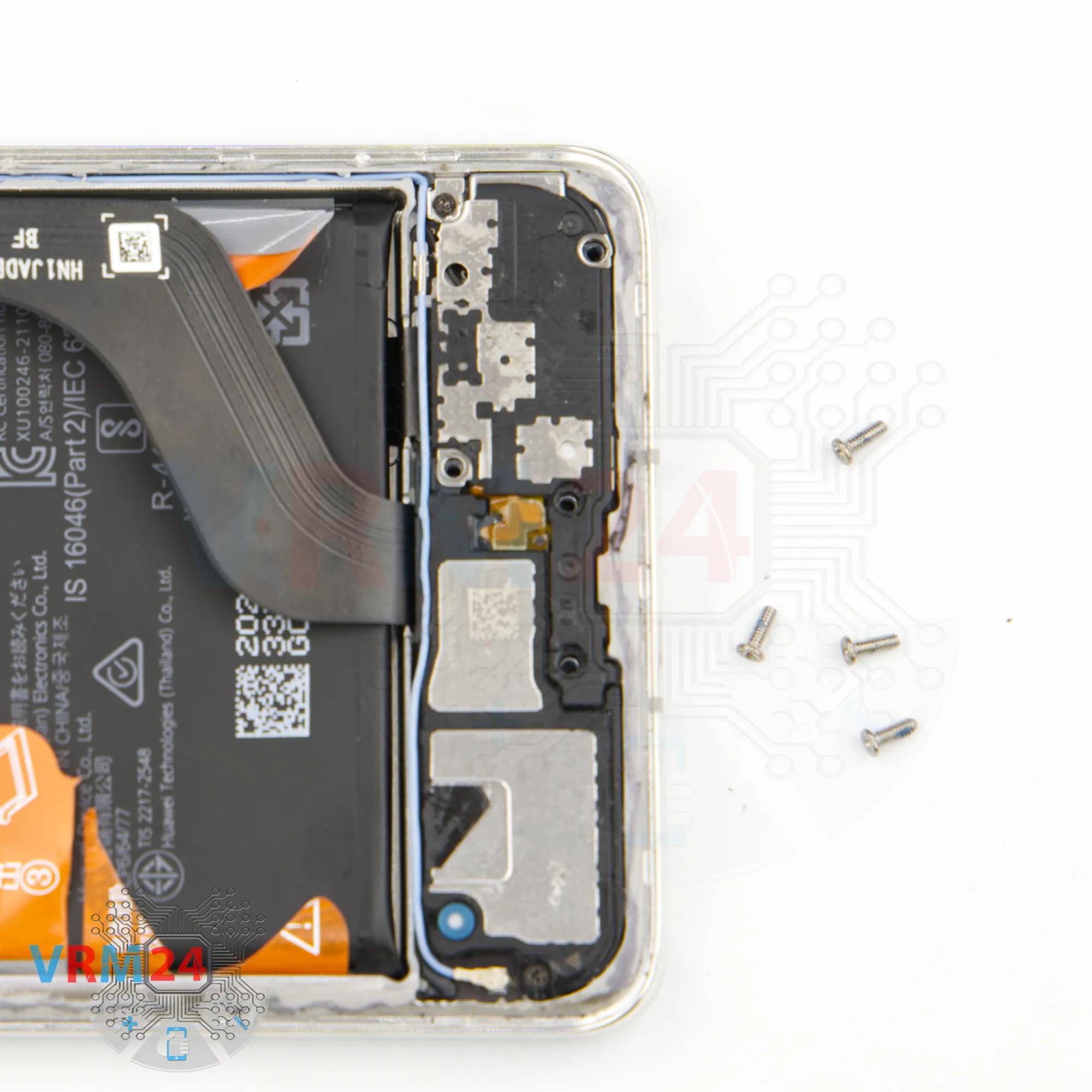

Переходим к винтам в нижней части.

Эти винты также отличаются от остальных, поэтому будет хорошей идеей сделать их фото и разложить в определённом порядке.

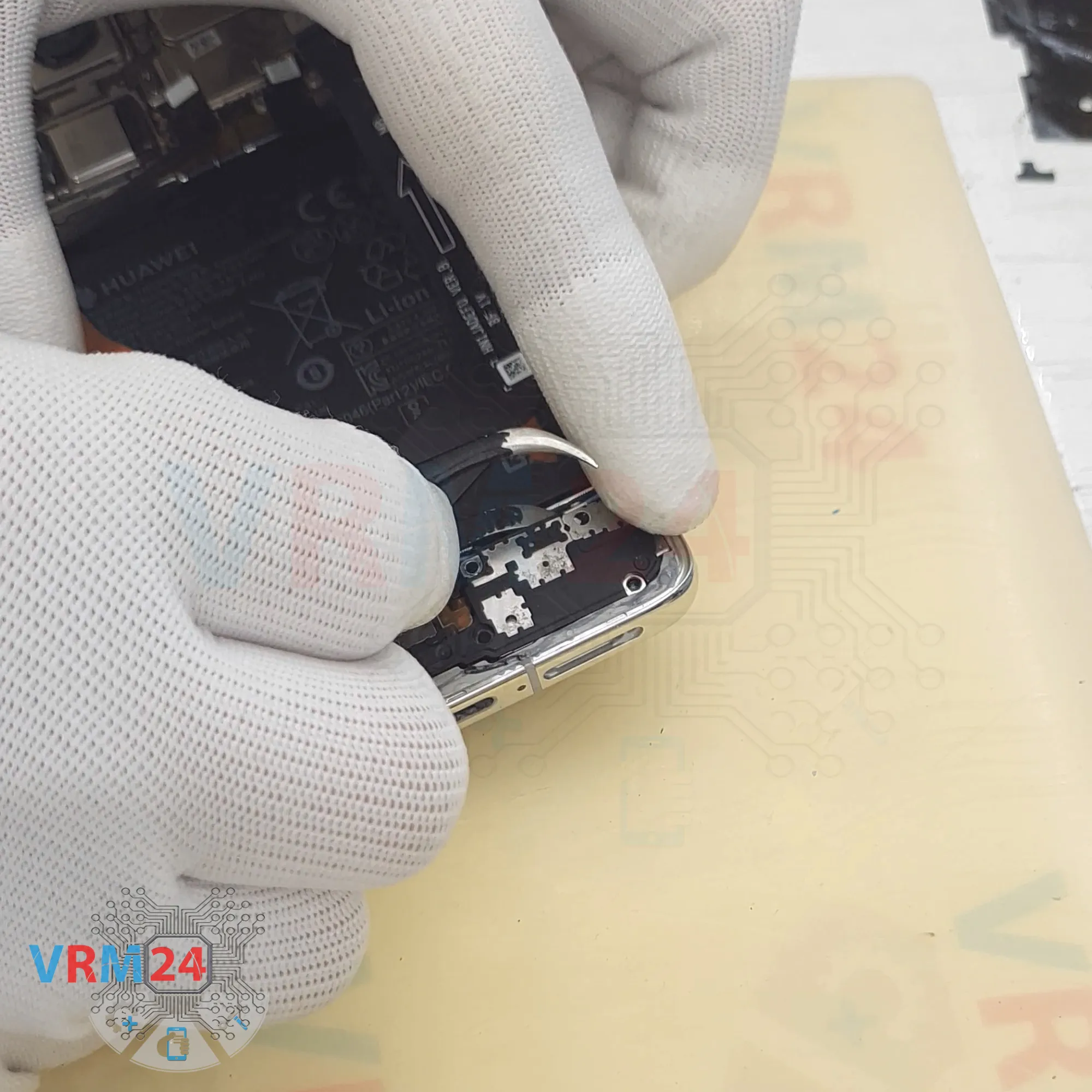

Некоторые винты трудно извлекать, поэтому мы используем пинцет, чтобы аккуратно их вытянуть.

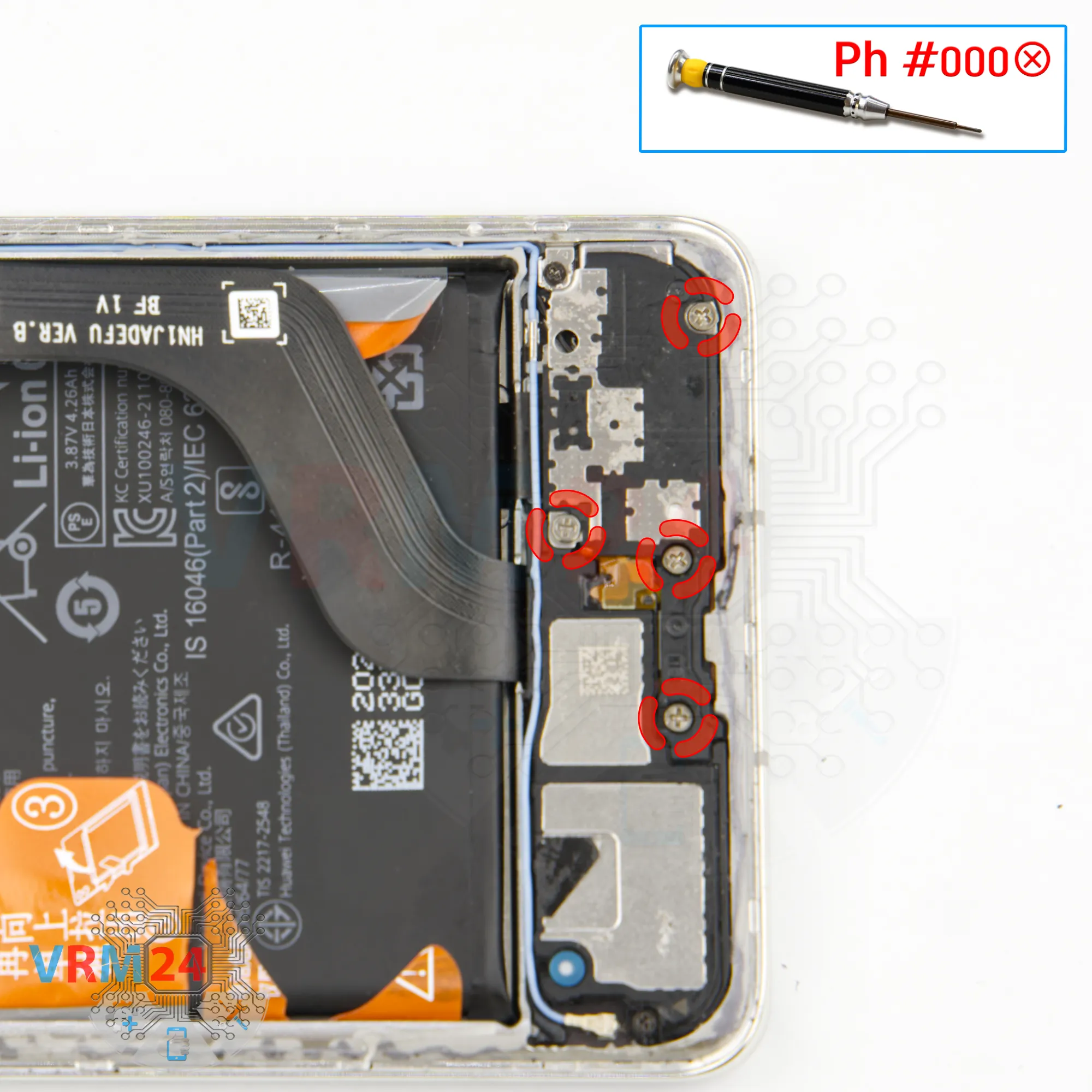

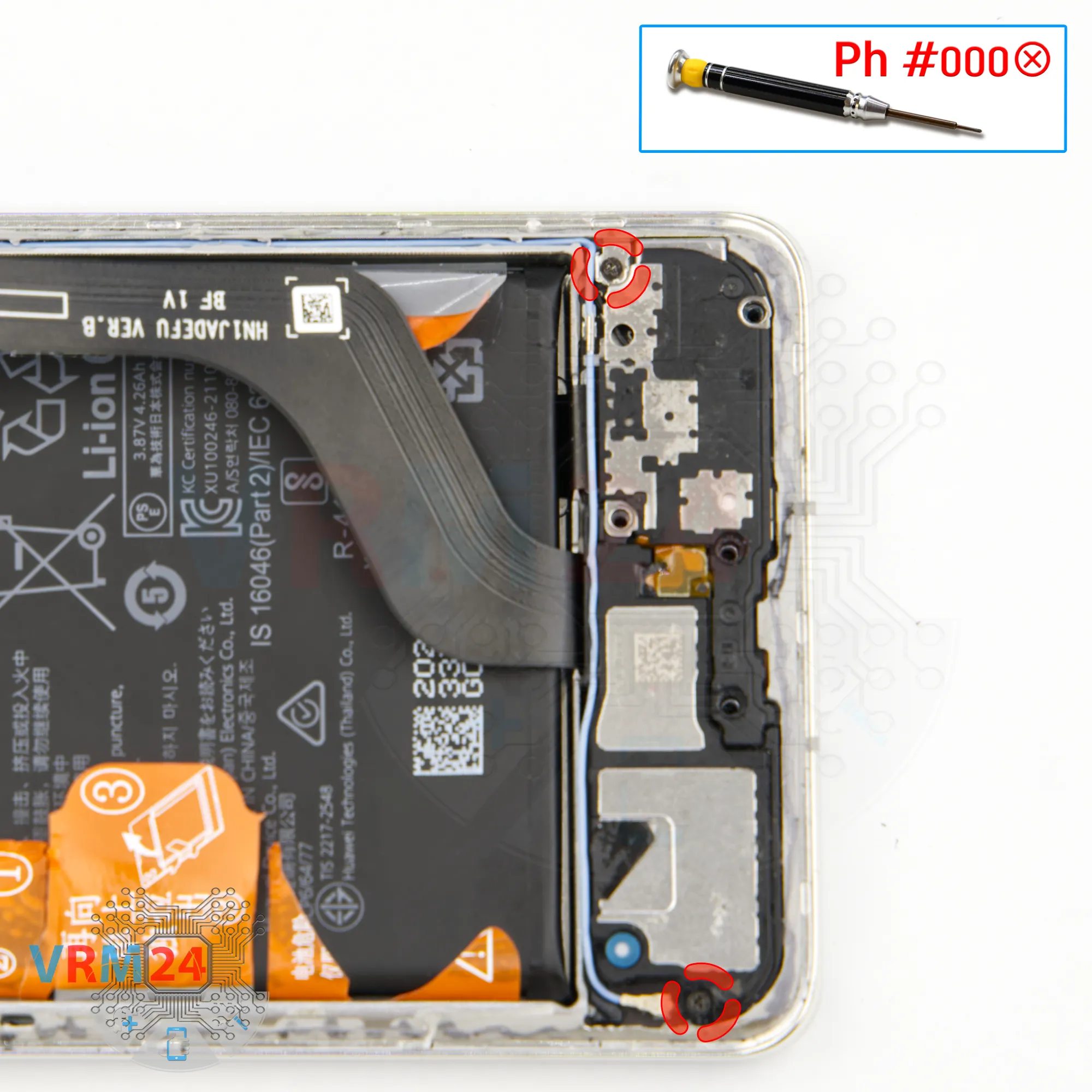

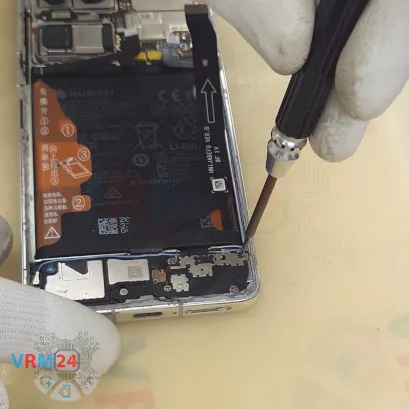

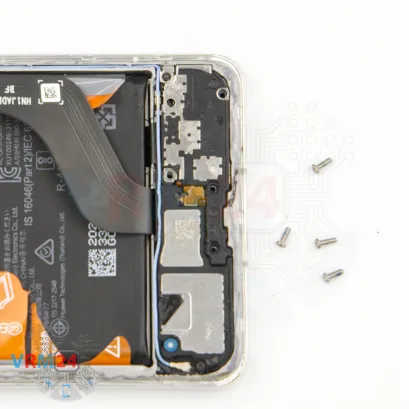

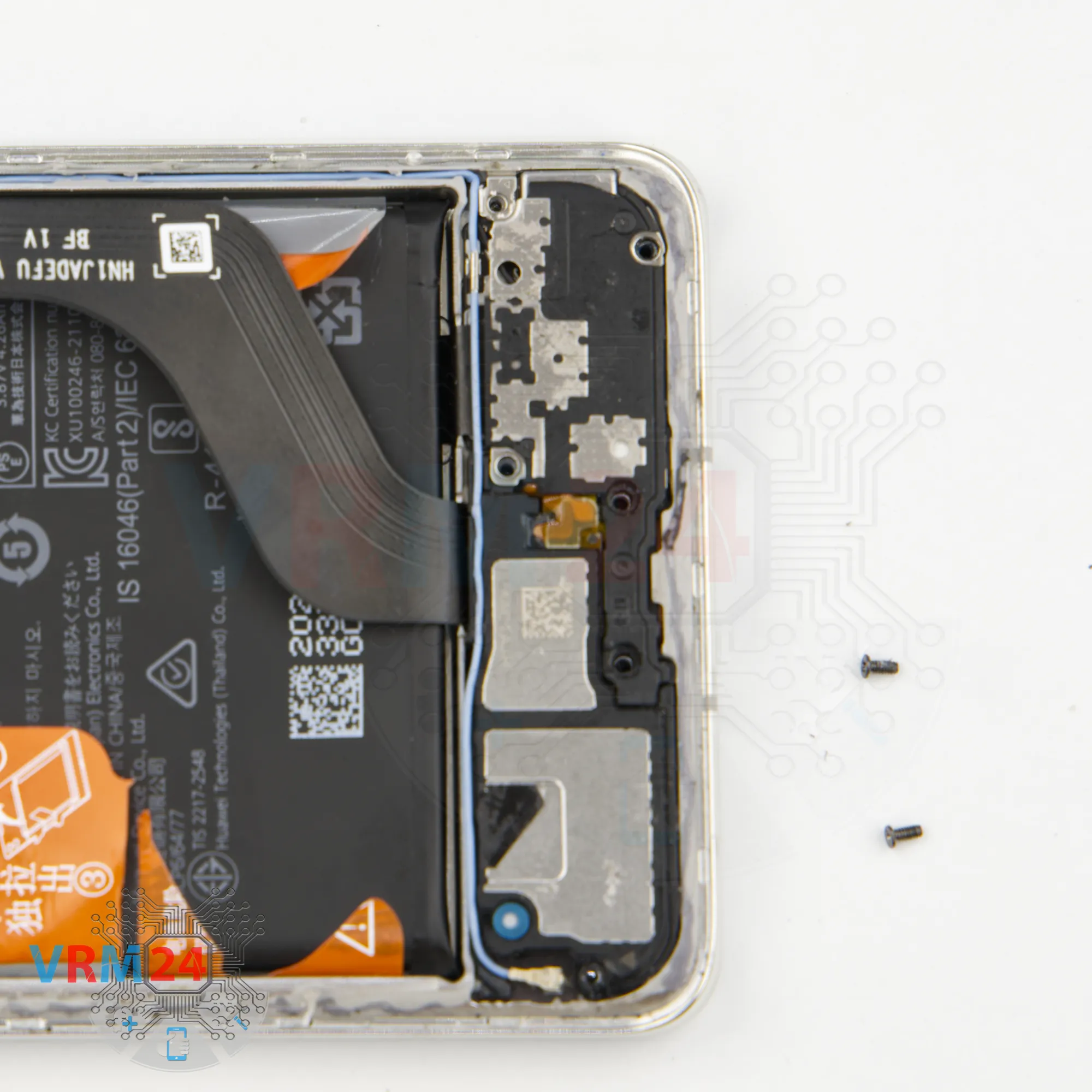

С помощью крестовой отвертки 1.5 мм (PH #000) выкручиваем два маленьких чёрных винта.

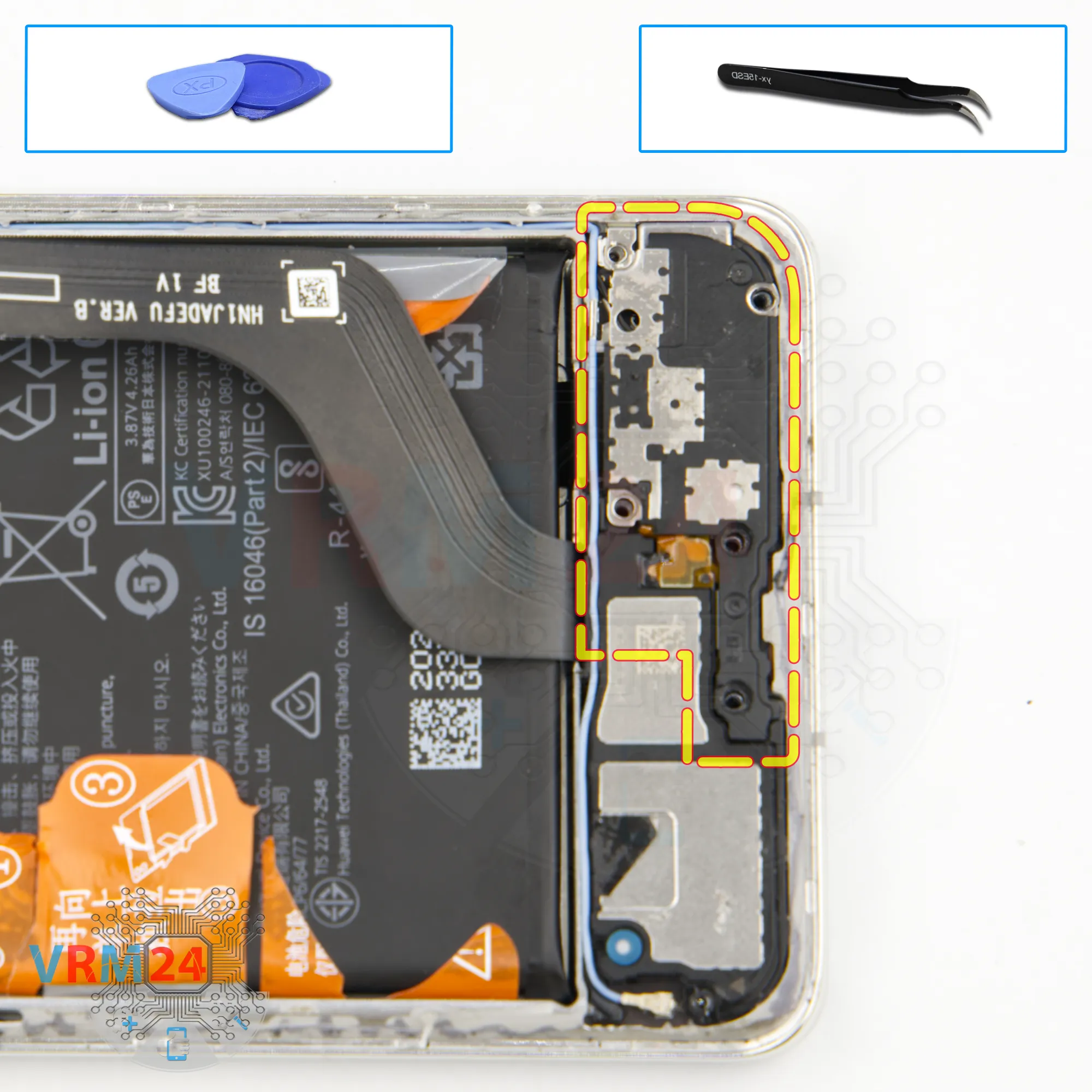

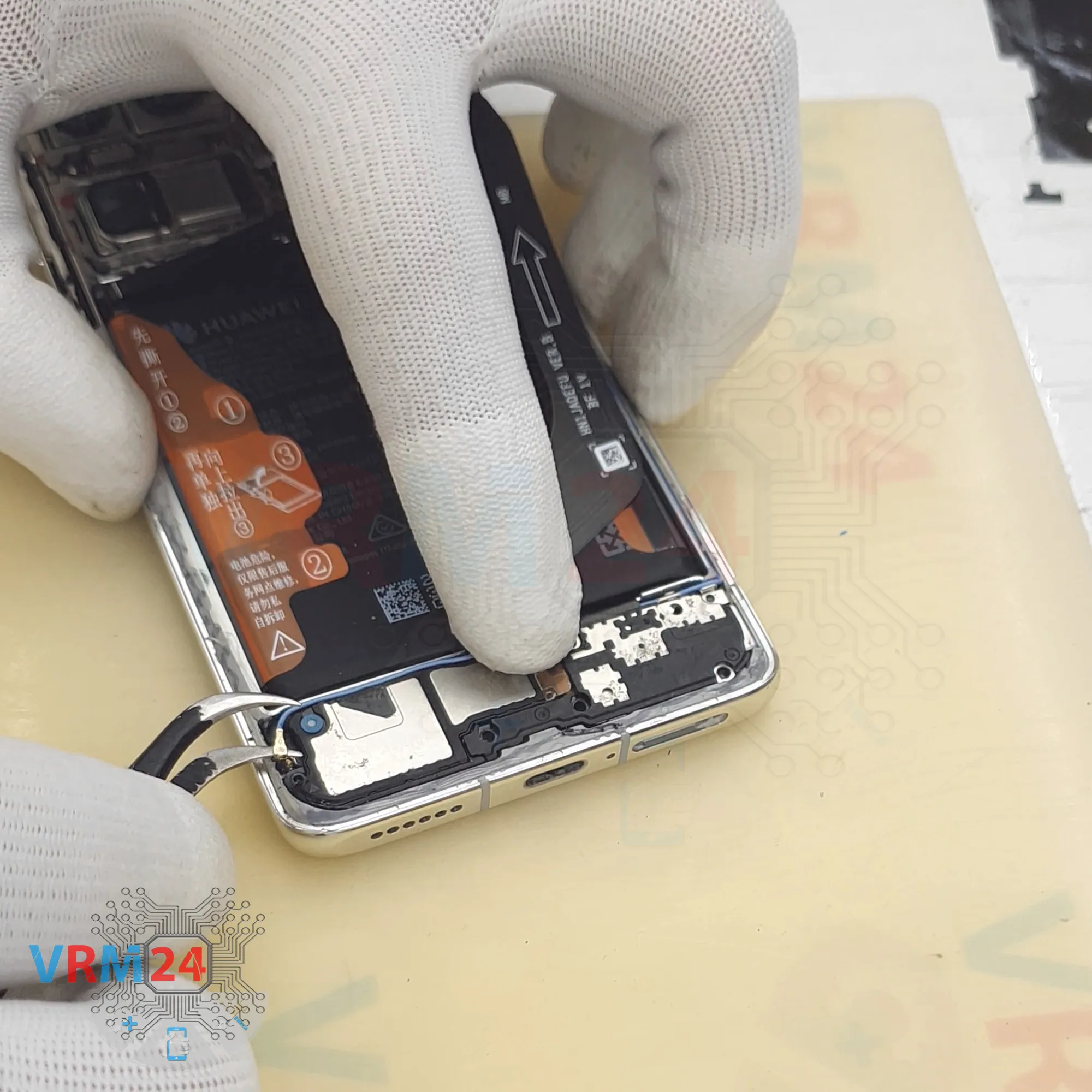

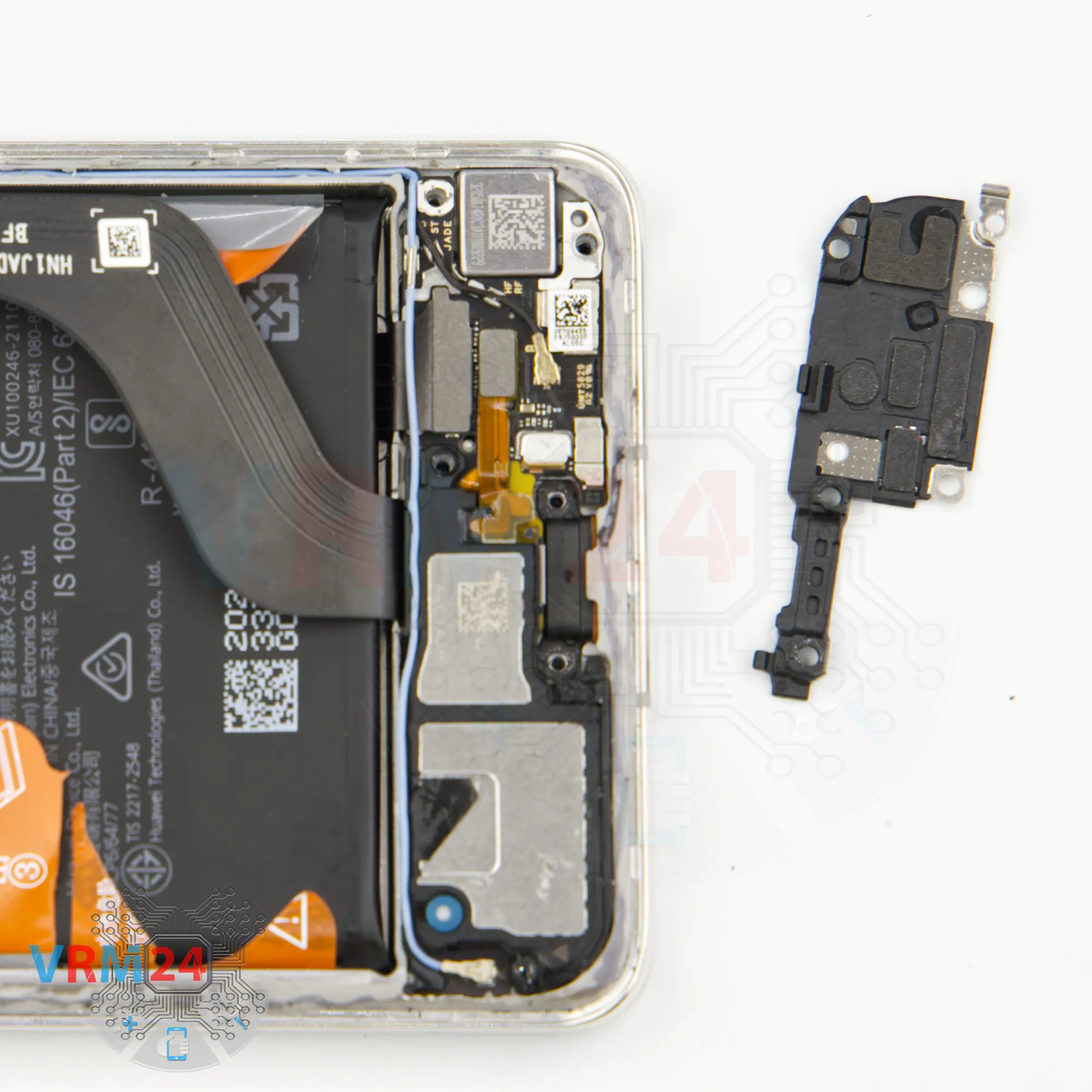

Снимаем крышку, которая закрывает нижнюю плату (суб-плату).

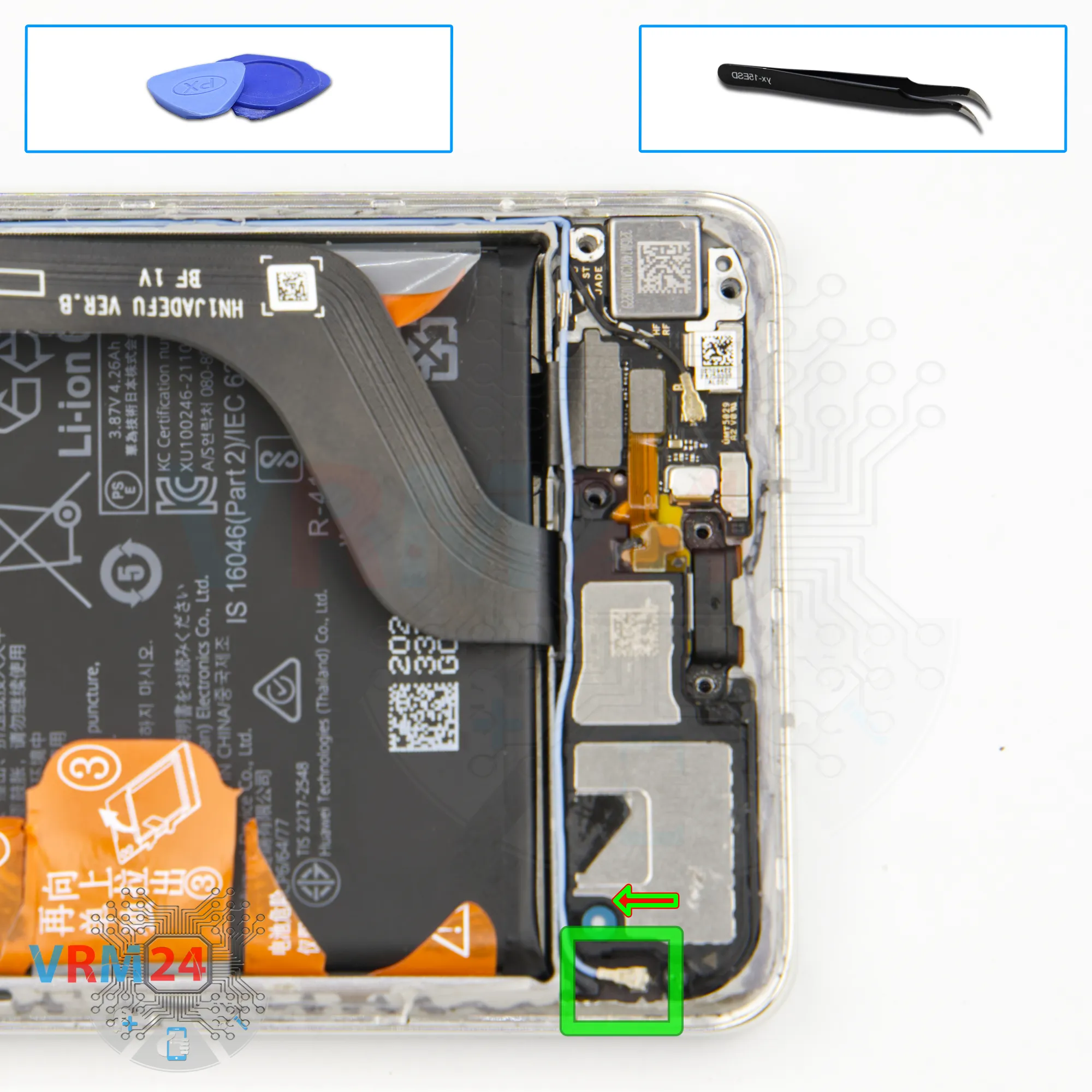

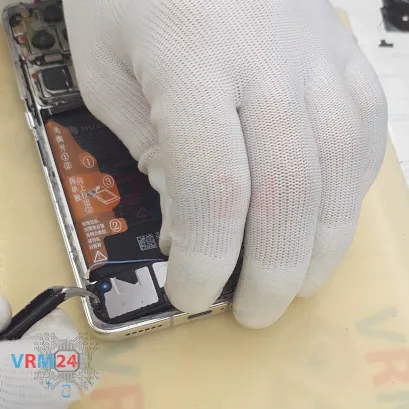

Лучше сразу отсоединить разъём коаксиального кабеля, чтобы он не мешал дальнейшей работе.

Далее отсоединяем разъём.

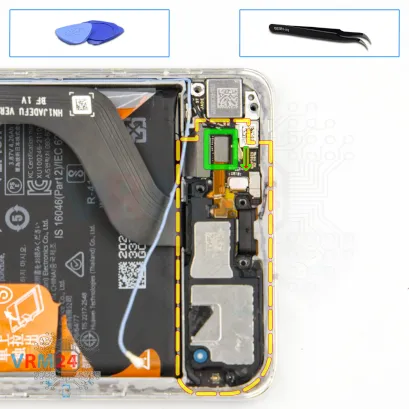

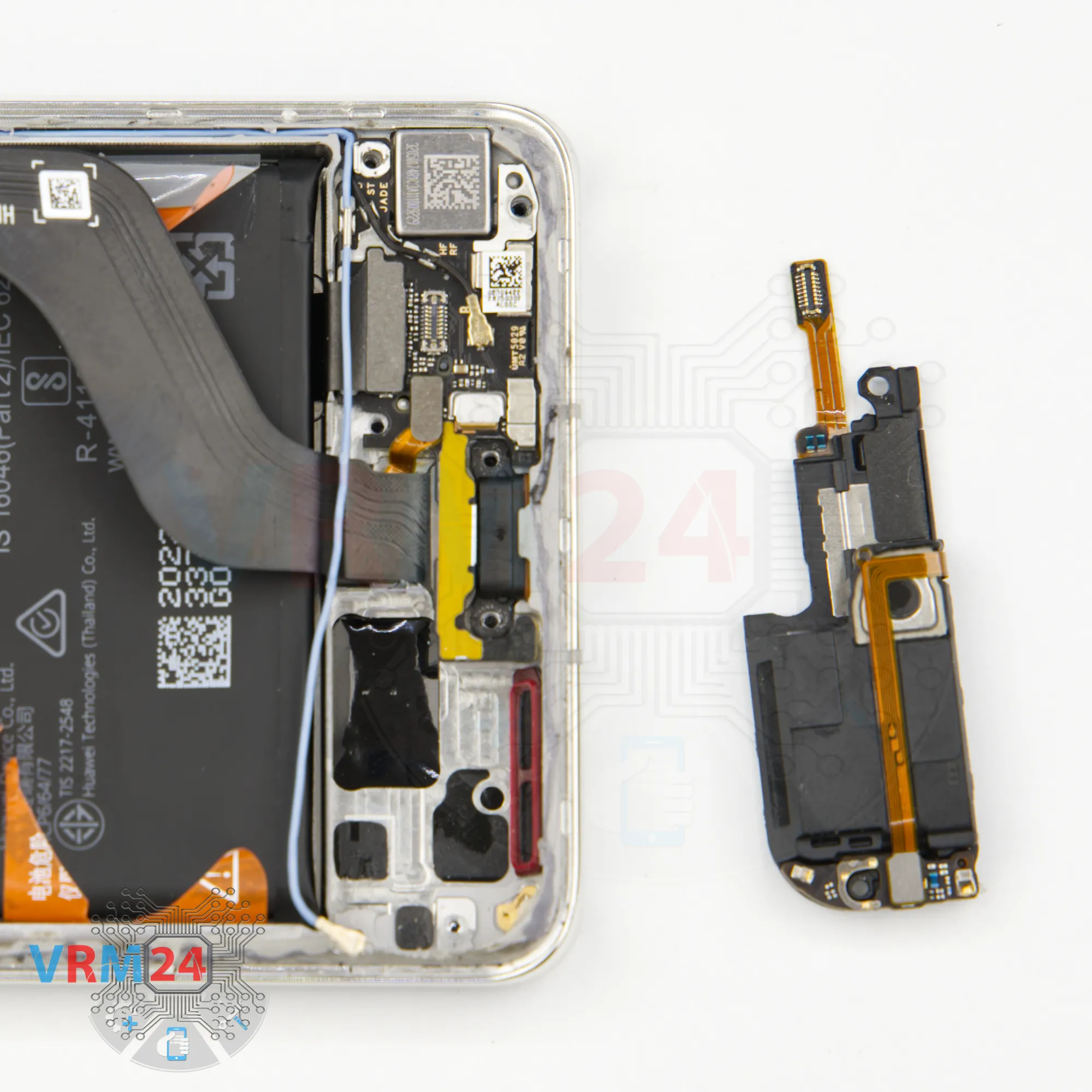

И теперь можно снять динамик. Он слегка приклеен, поэтому аккуратно подденьте его с одного края и отсоедините.

Плата антенны также расположена на модуле динамика.

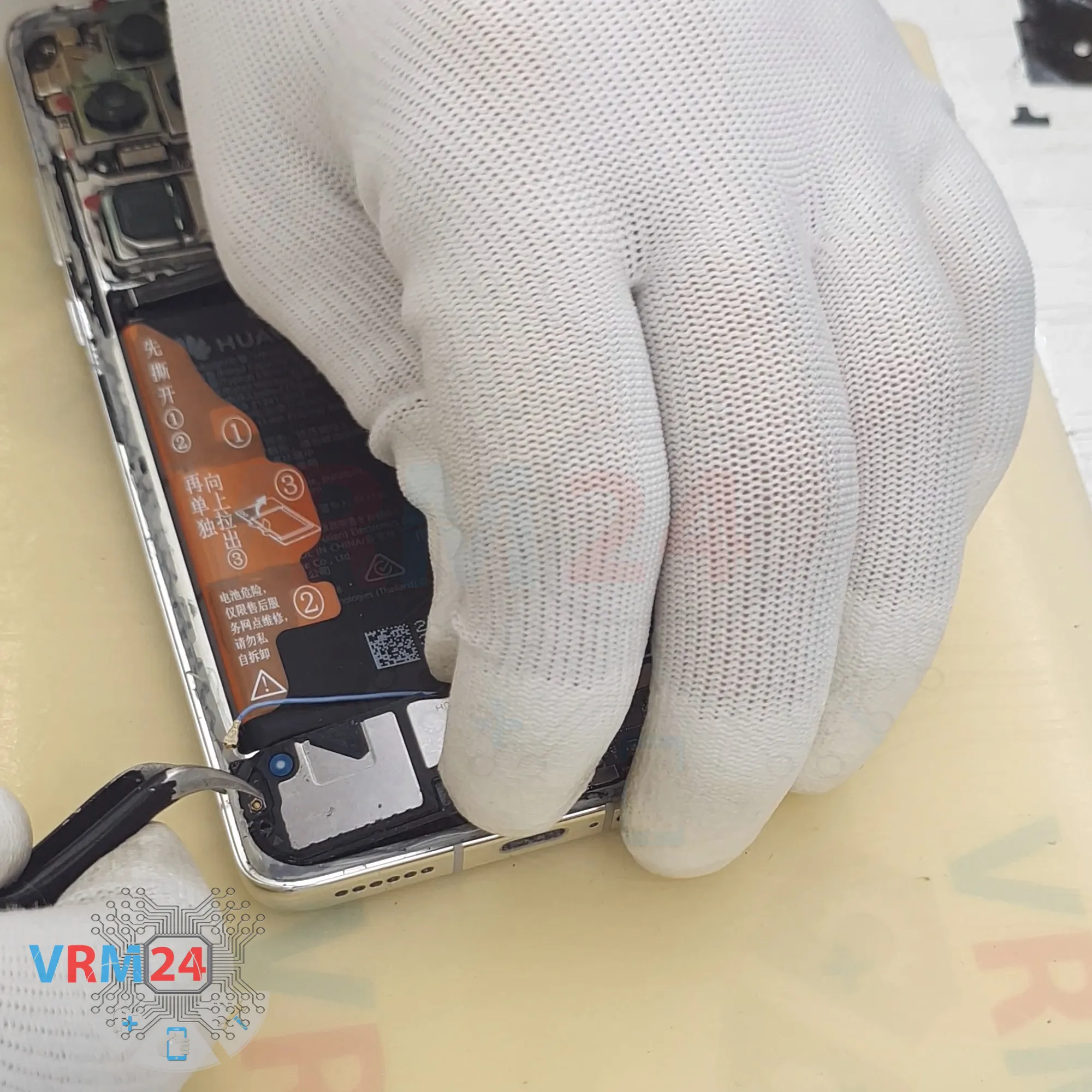

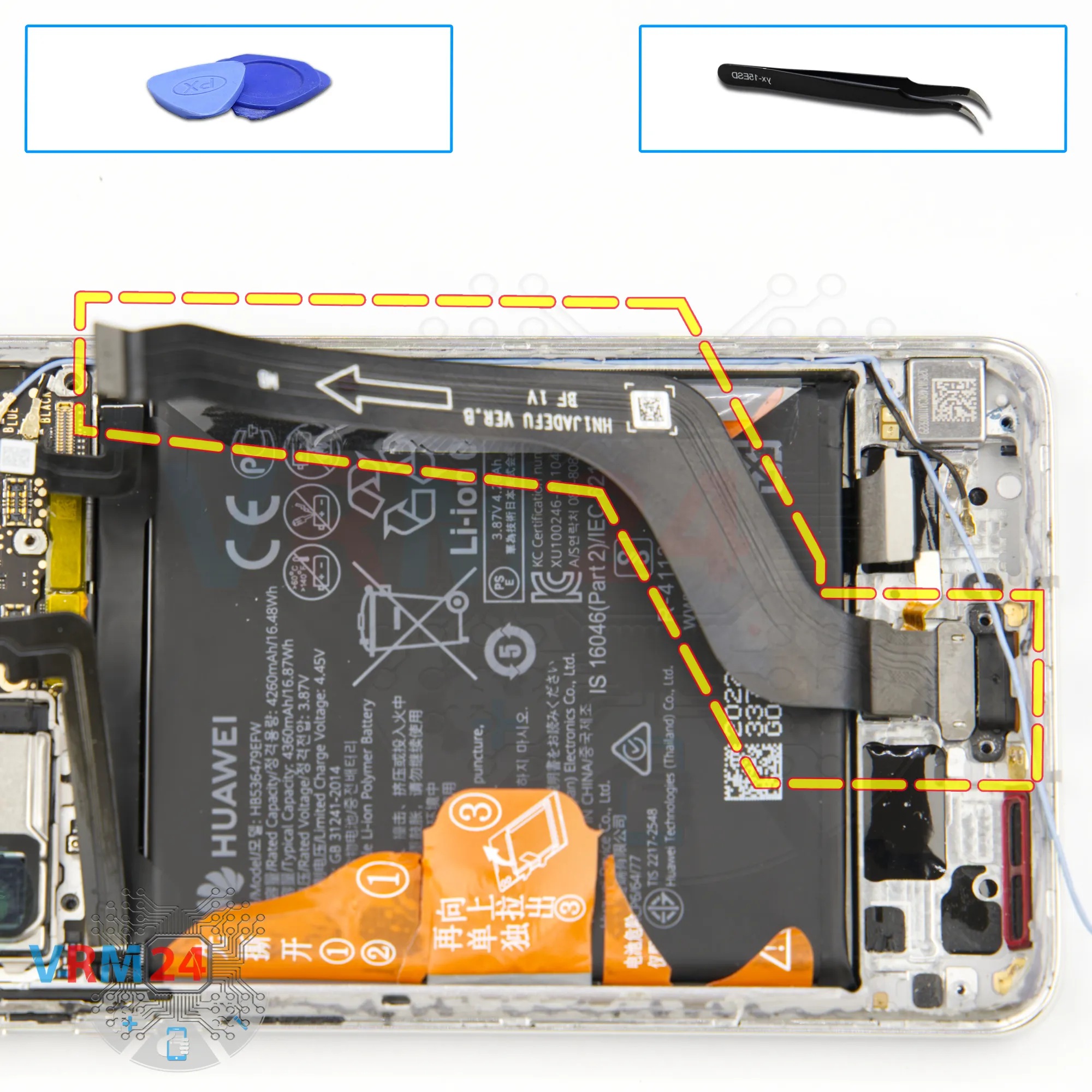

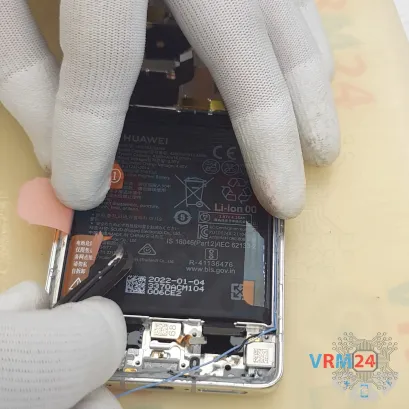

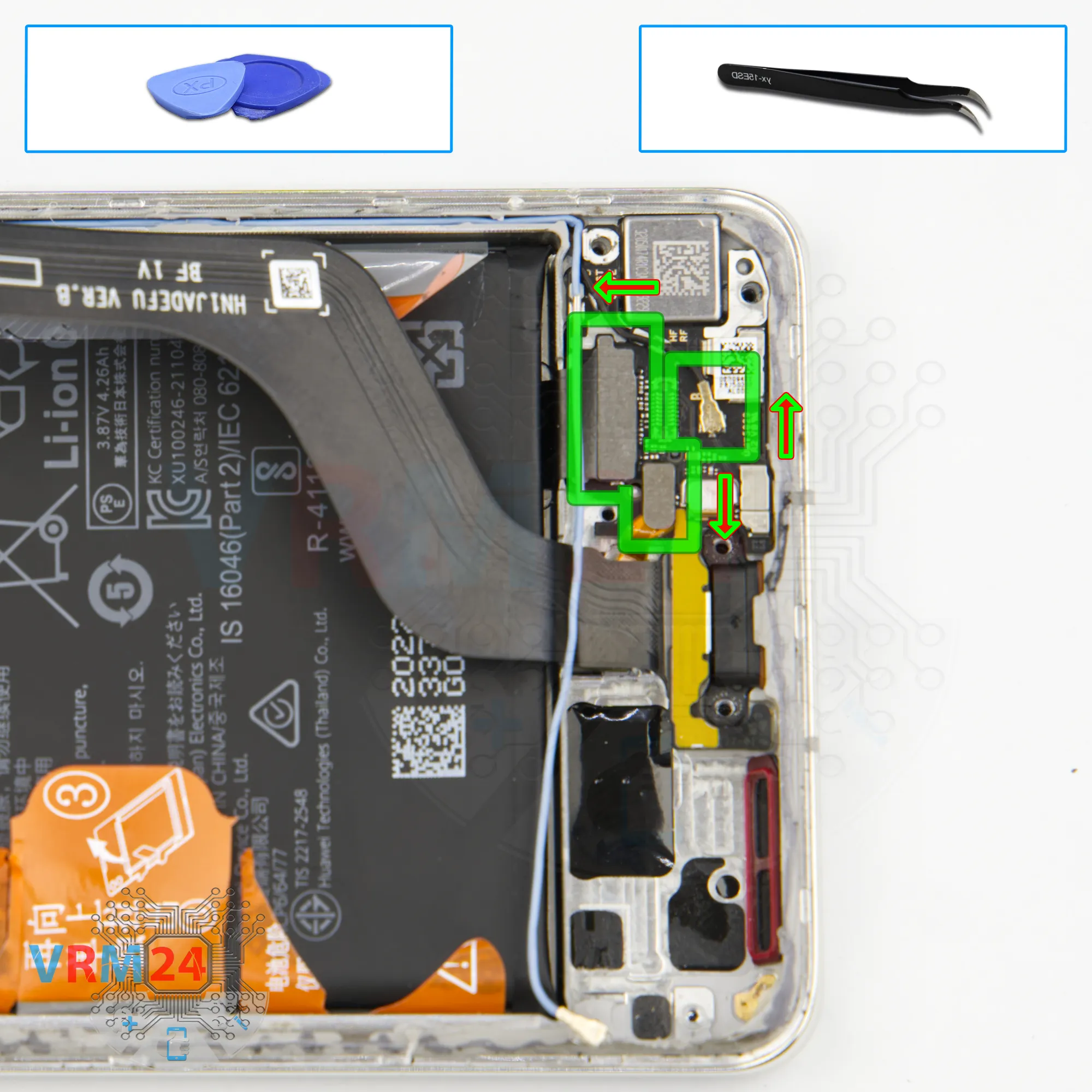

Отсоединяем межплатный шлейф, второй коаксиальный кабель, а где-то внутри должен находиться и разъём датчика отпечатков пальцев.

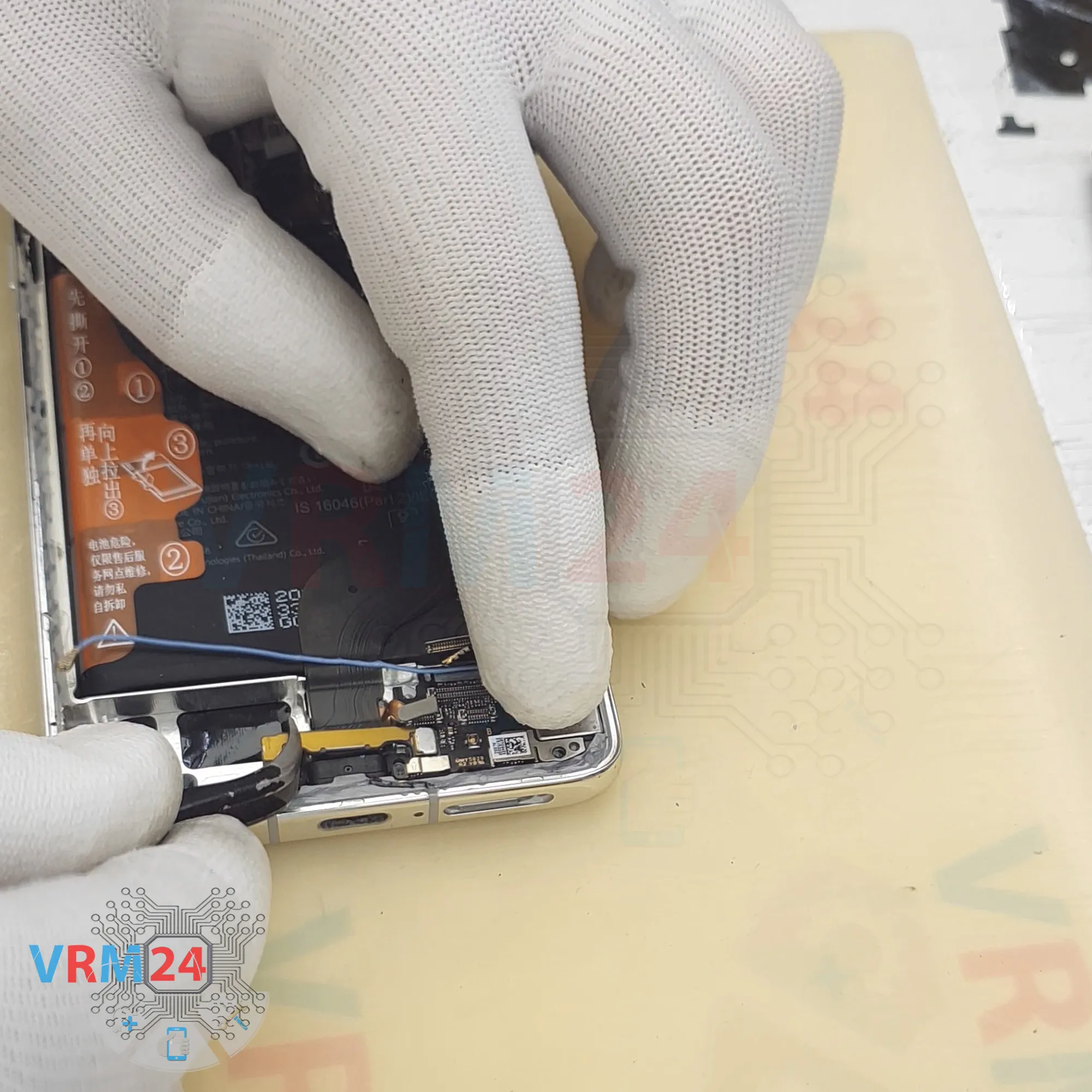

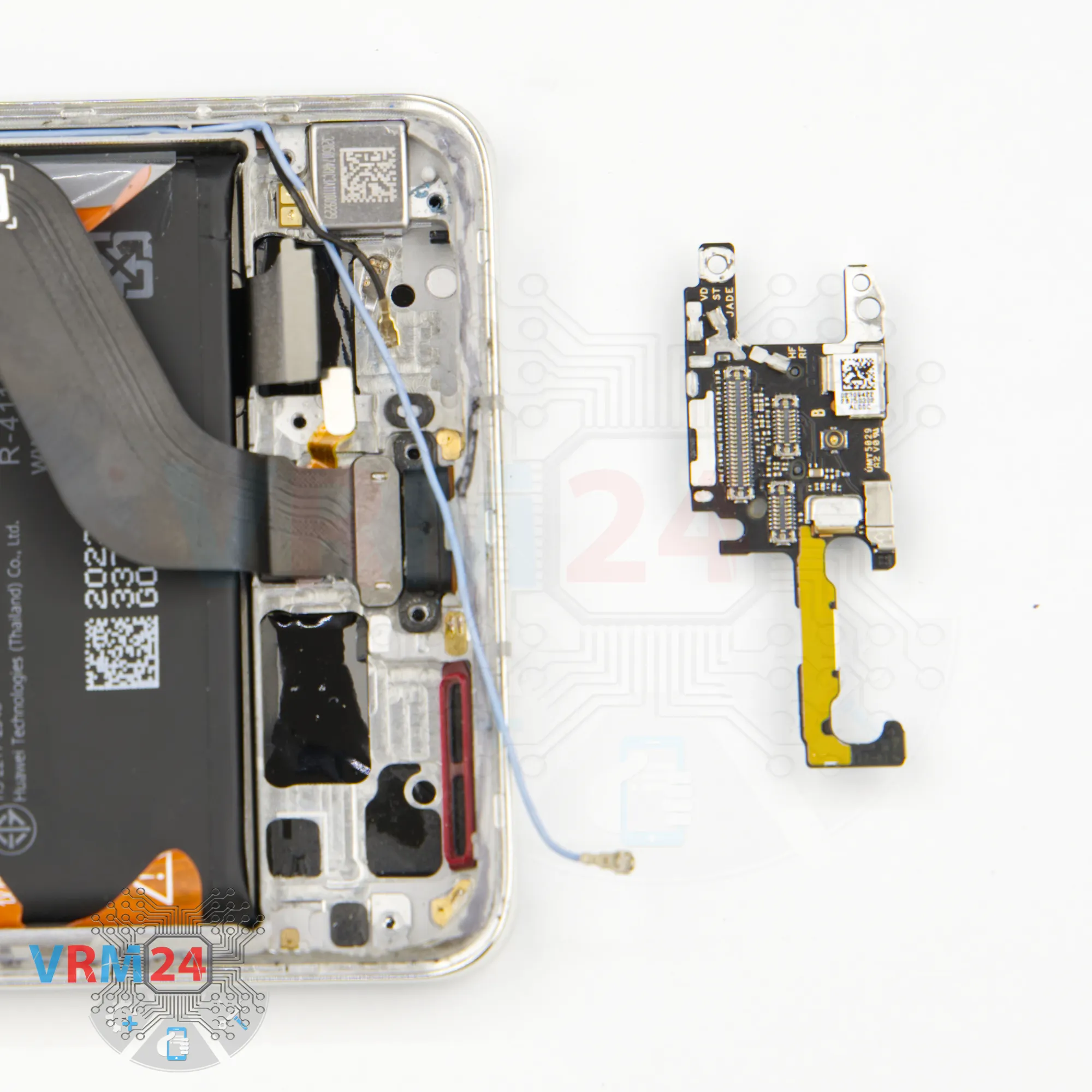

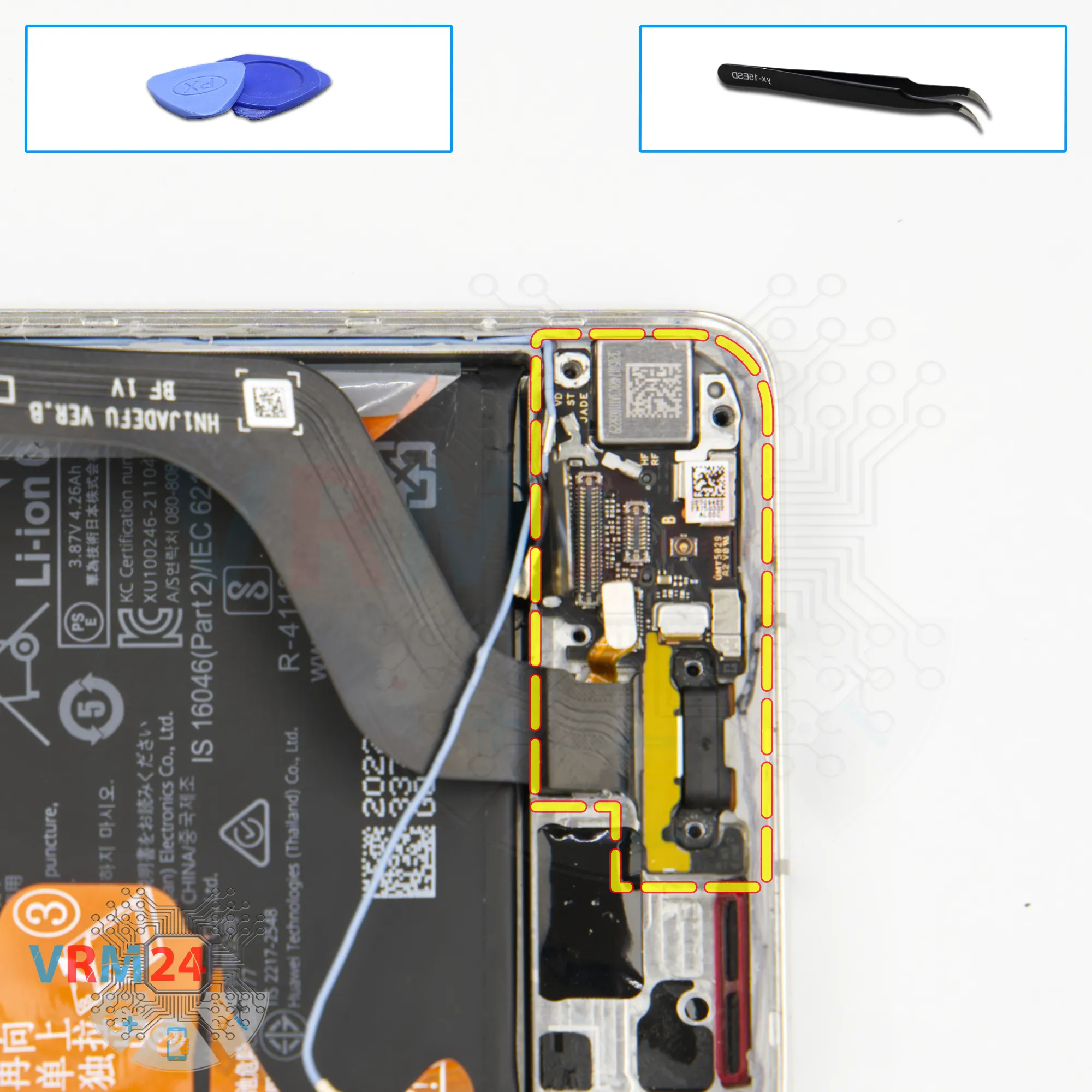

Теперь можно извлечь нижнюю плату (суб-плату).

Аккуратно подденьте её с края и поднимите.

Как видно, от субплаты идёт шлейф к разъёму зарядки.

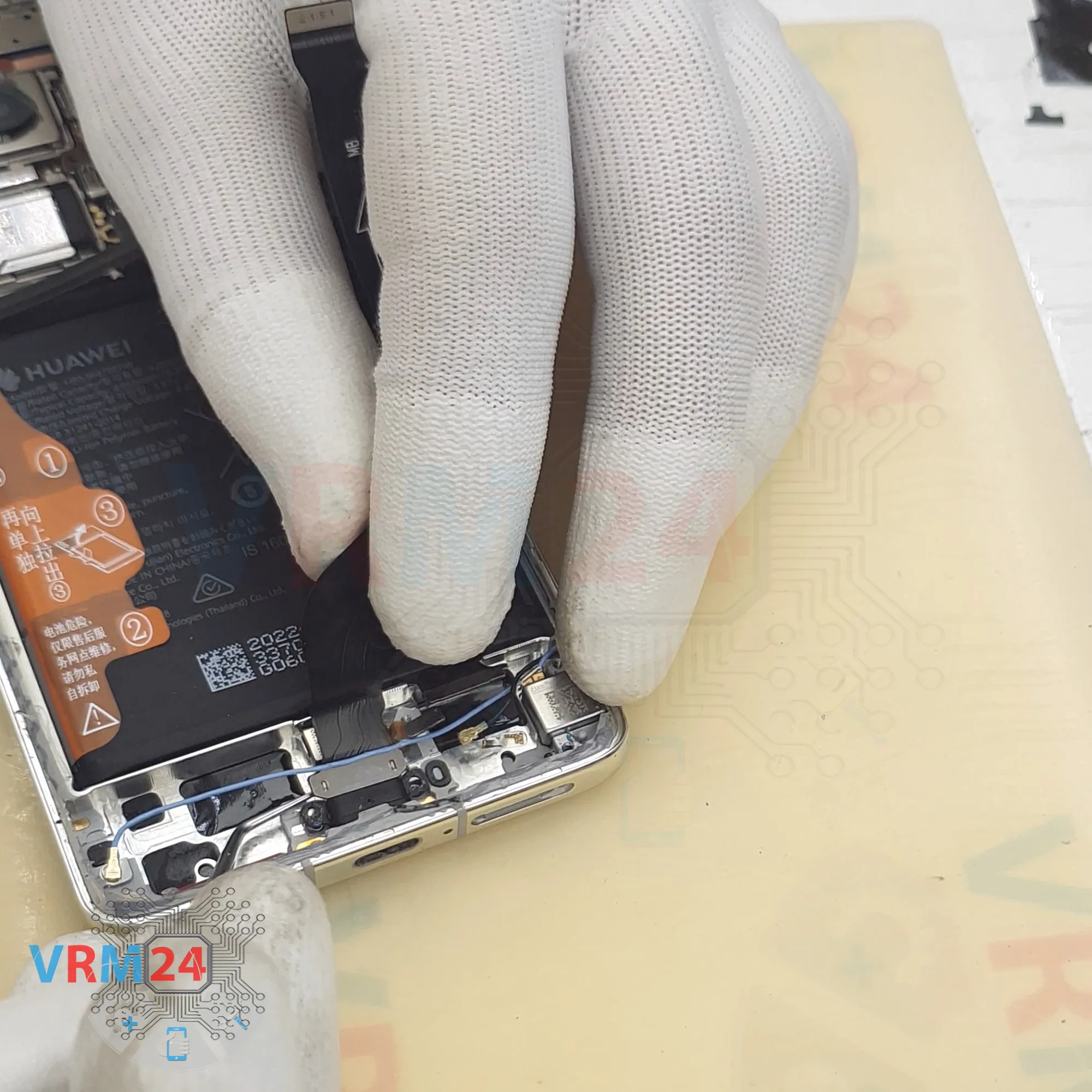

Убедитесь, что коаксиальный кабель не мешает, и извлеките плату.

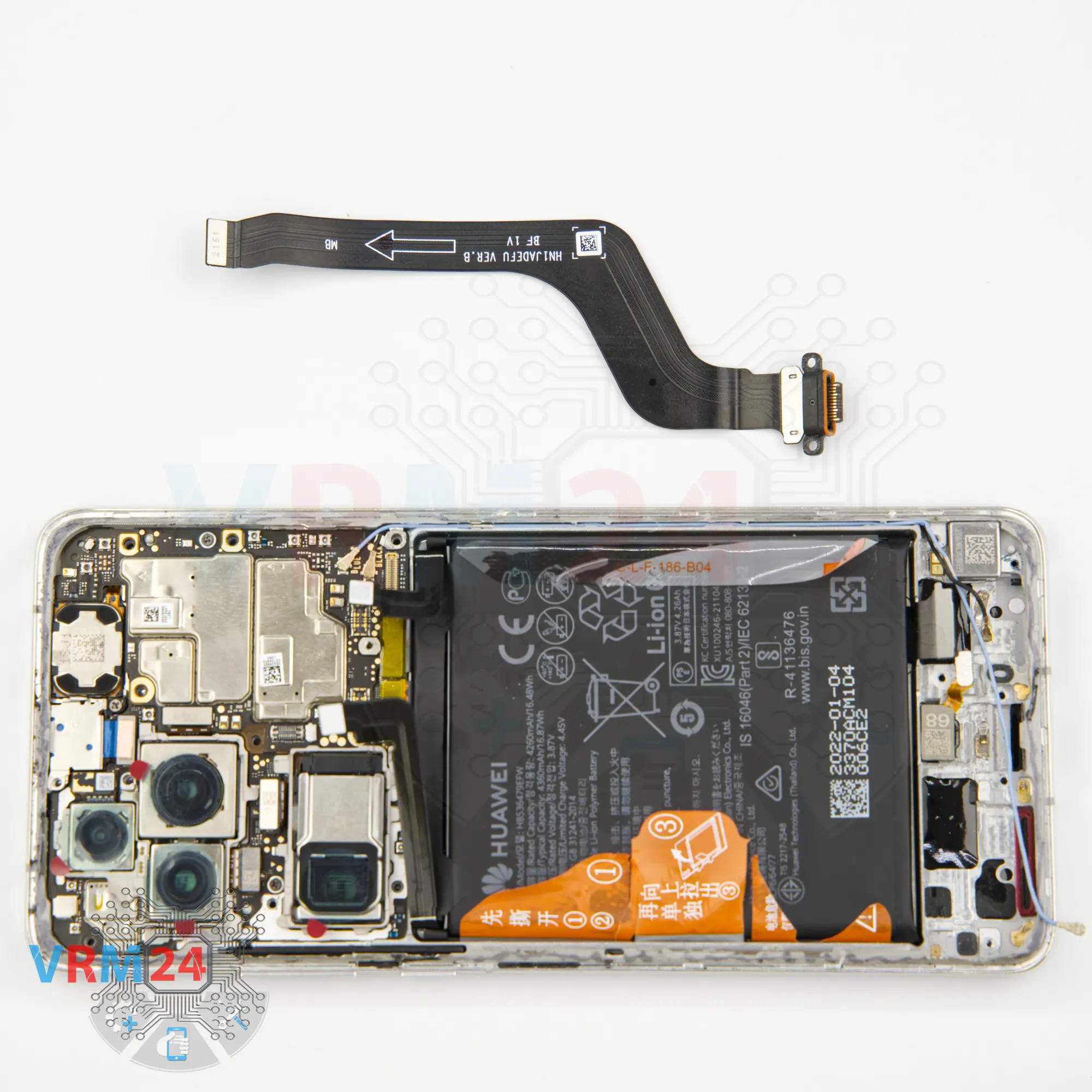

Теперь можно отсоединить разъём зарядки. Осторожно подденьте и извлеките его — он утоплен в рамку дисплея.

Переходим к материнской плате.

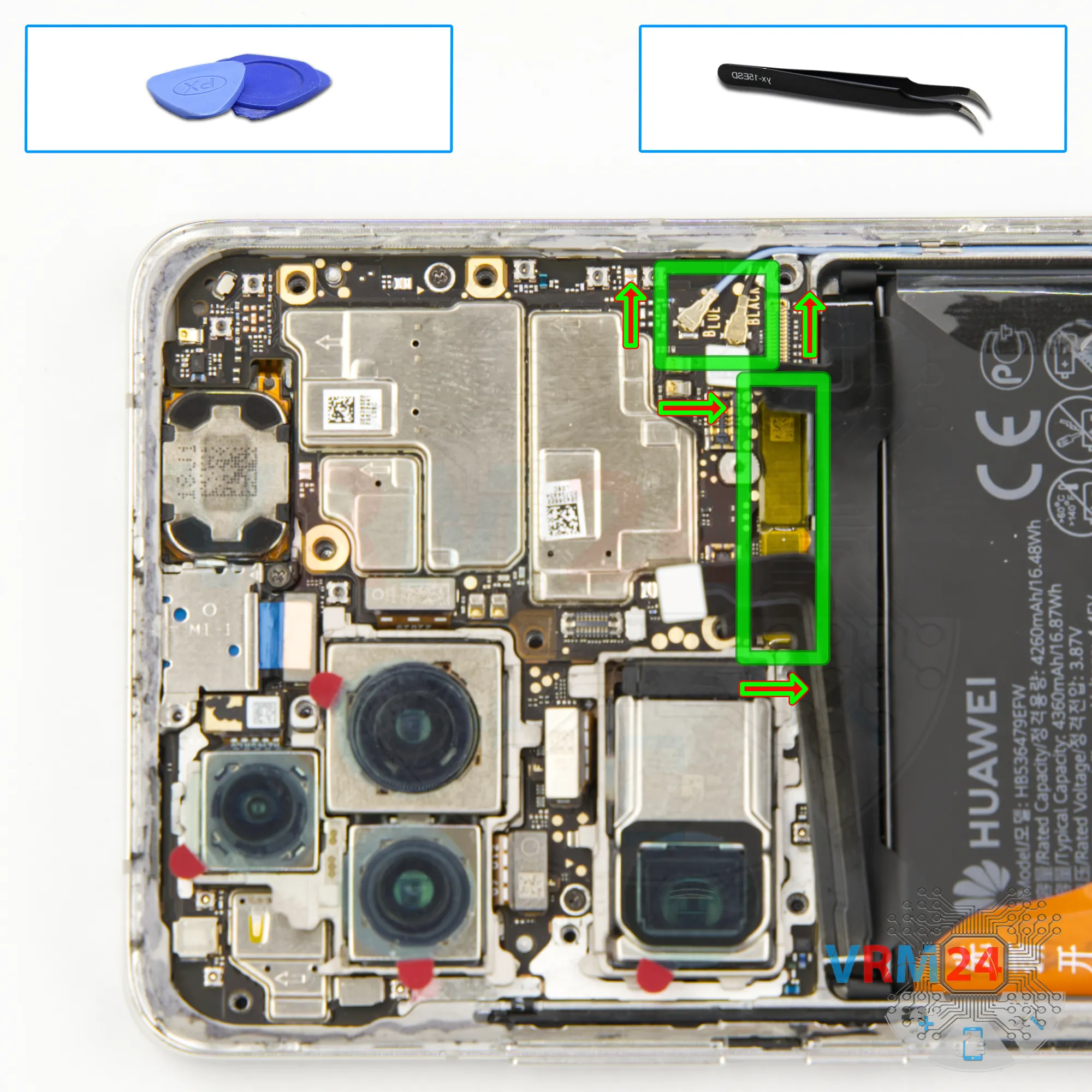

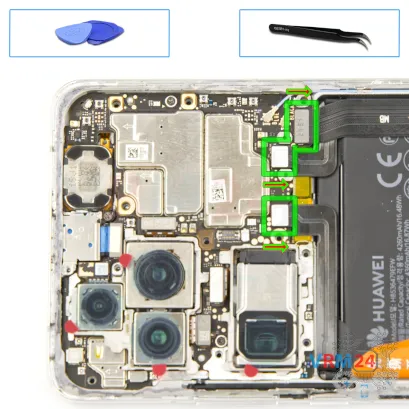

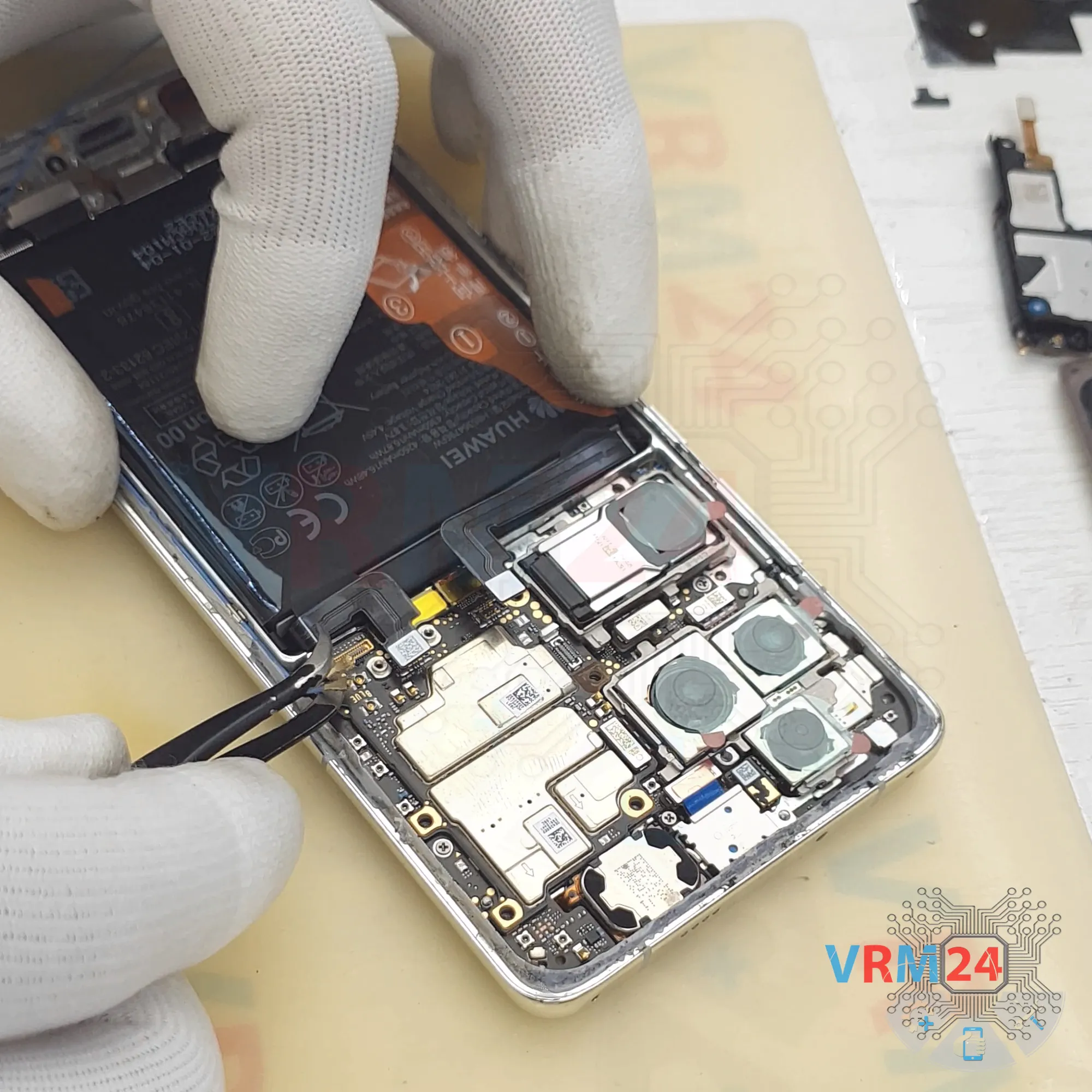

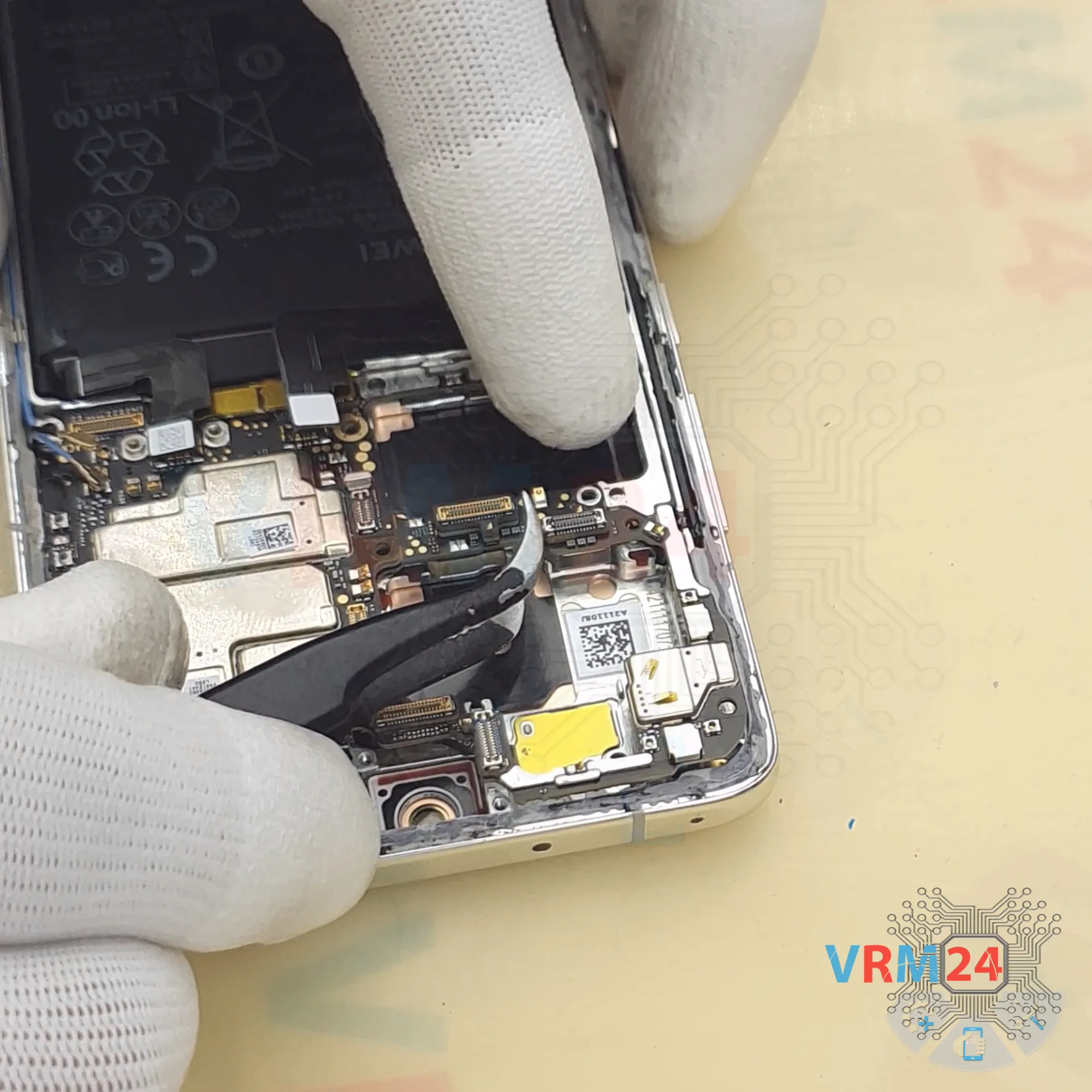

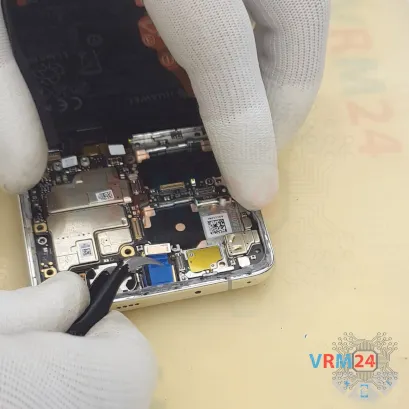

Отсоединяем два коаксиальных кабеля, межплатный шлейф и шлейф дисплея.

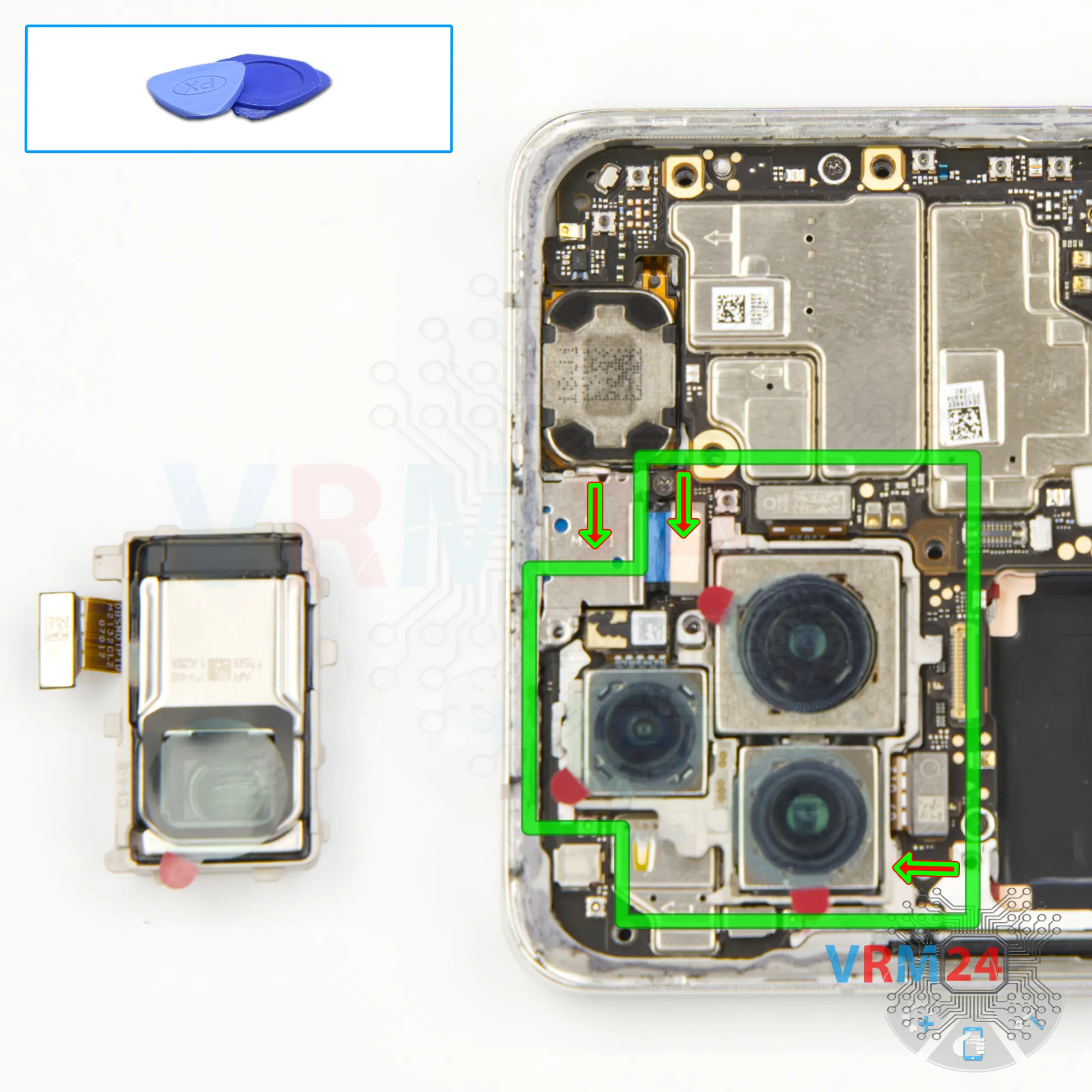

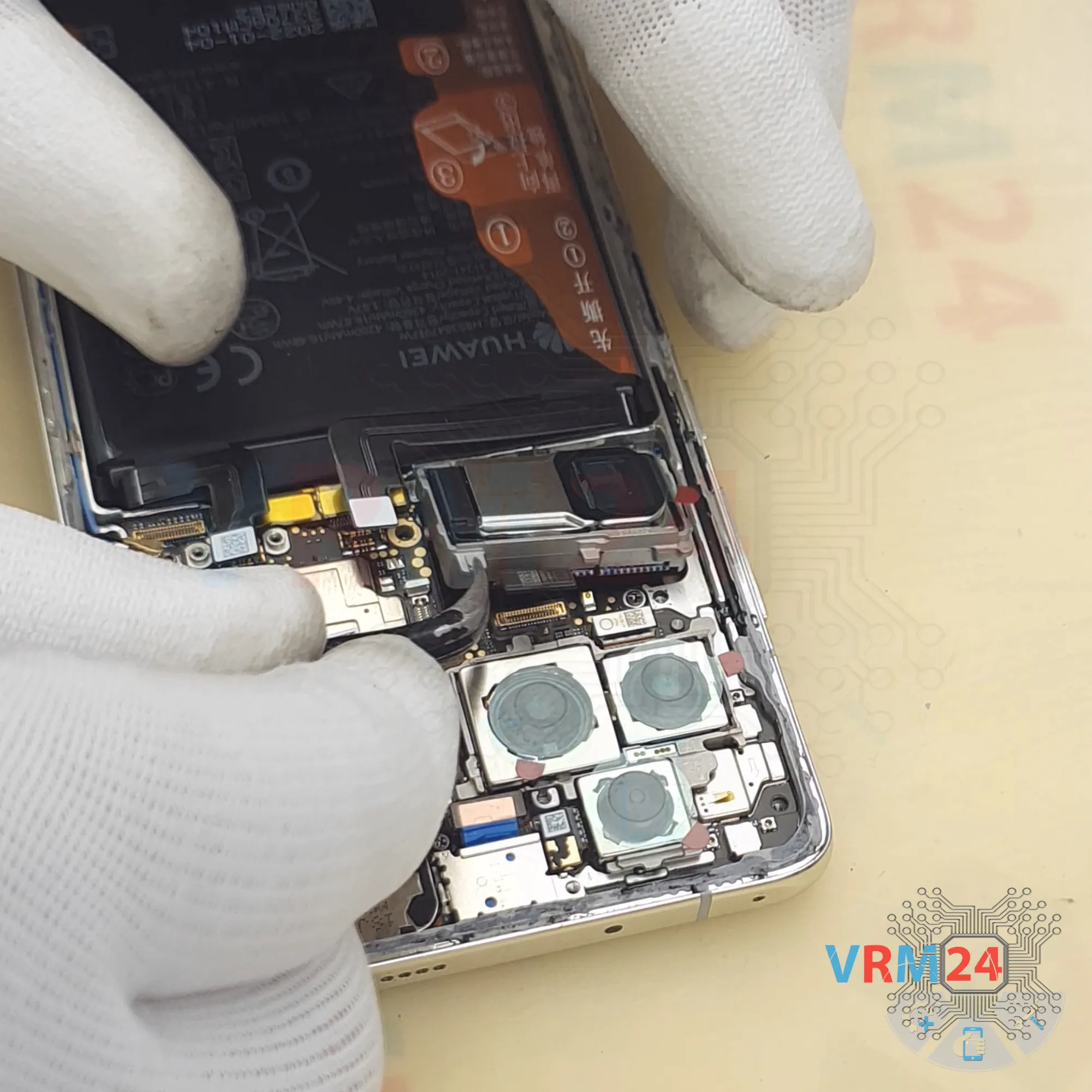

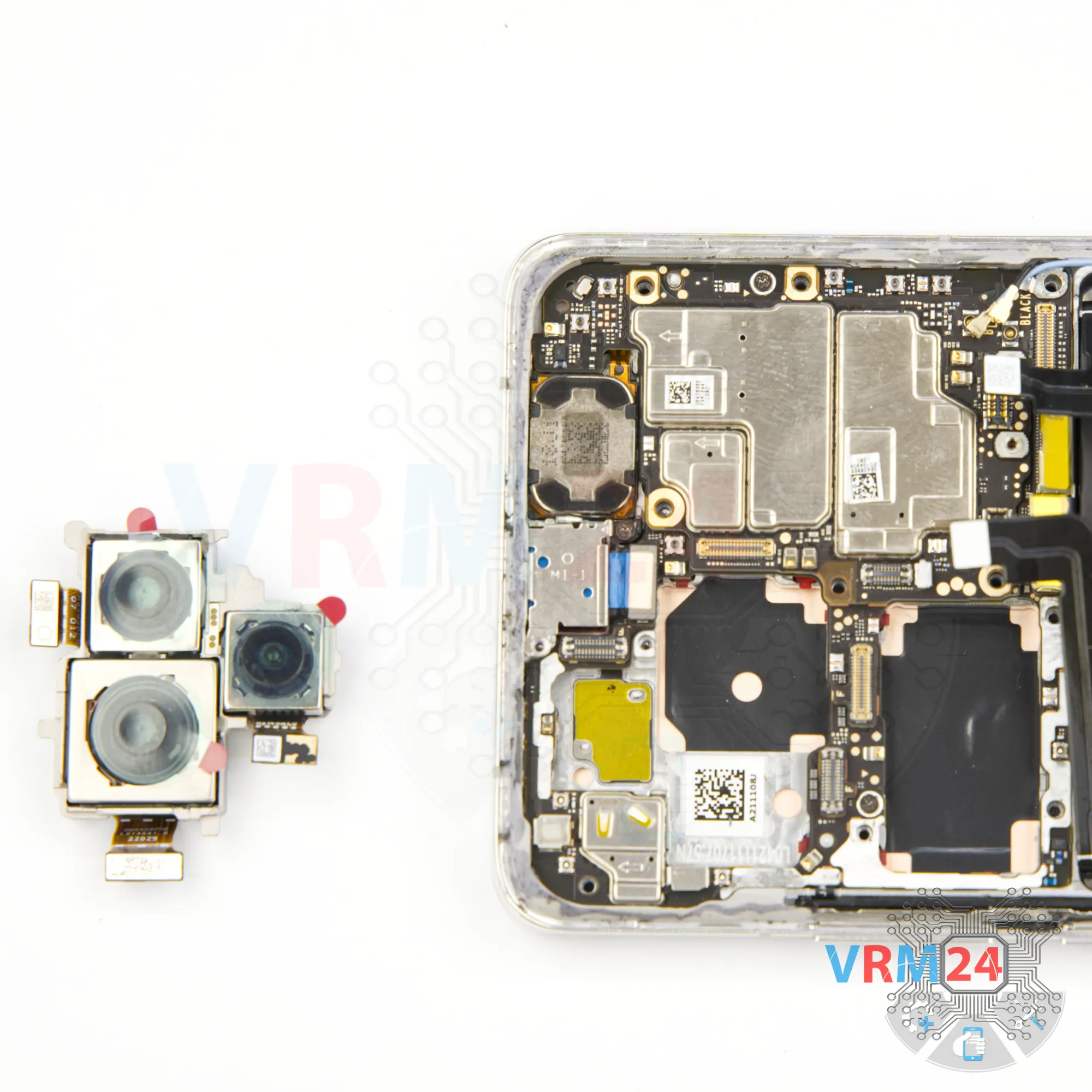

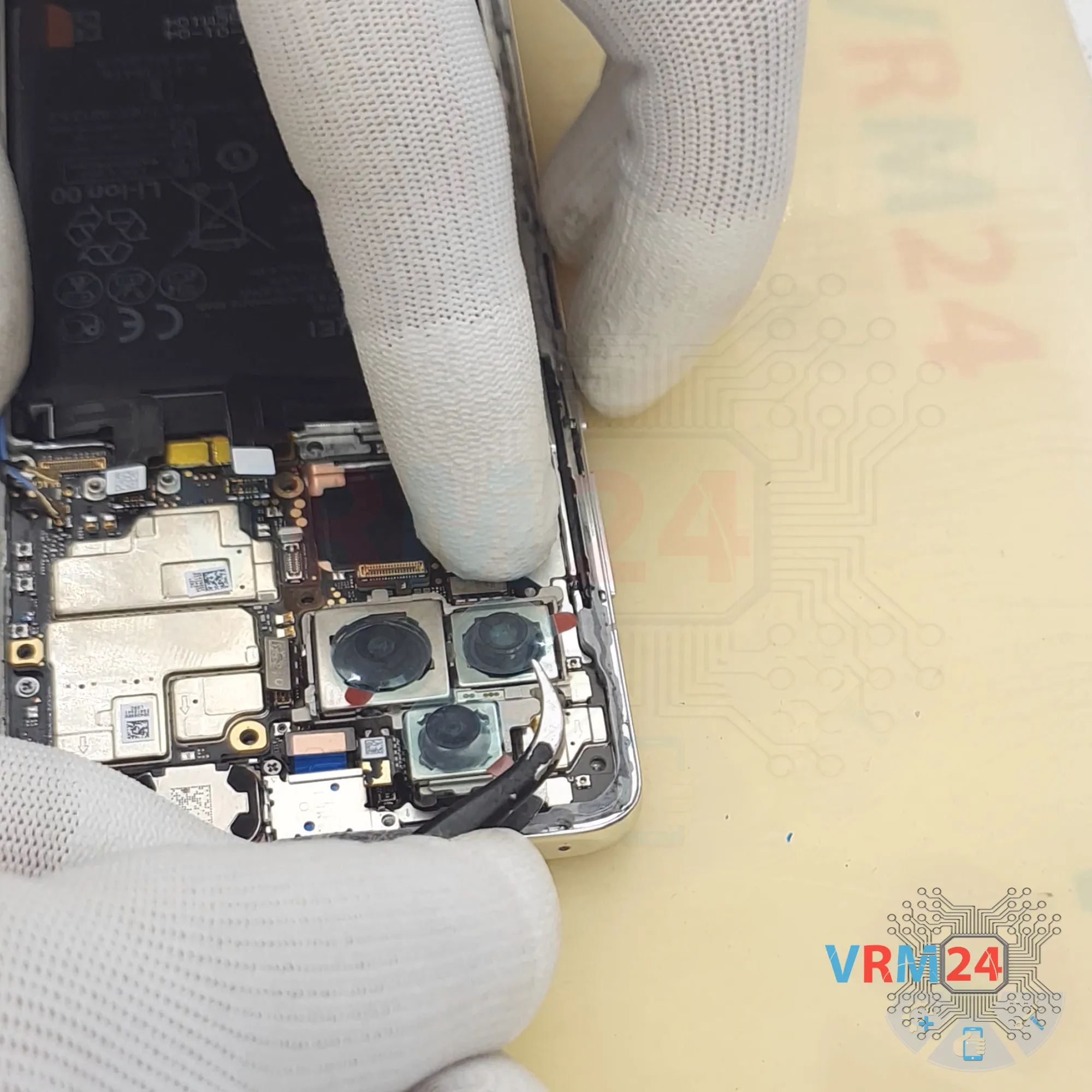

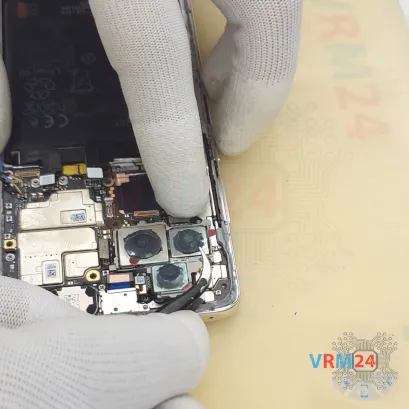

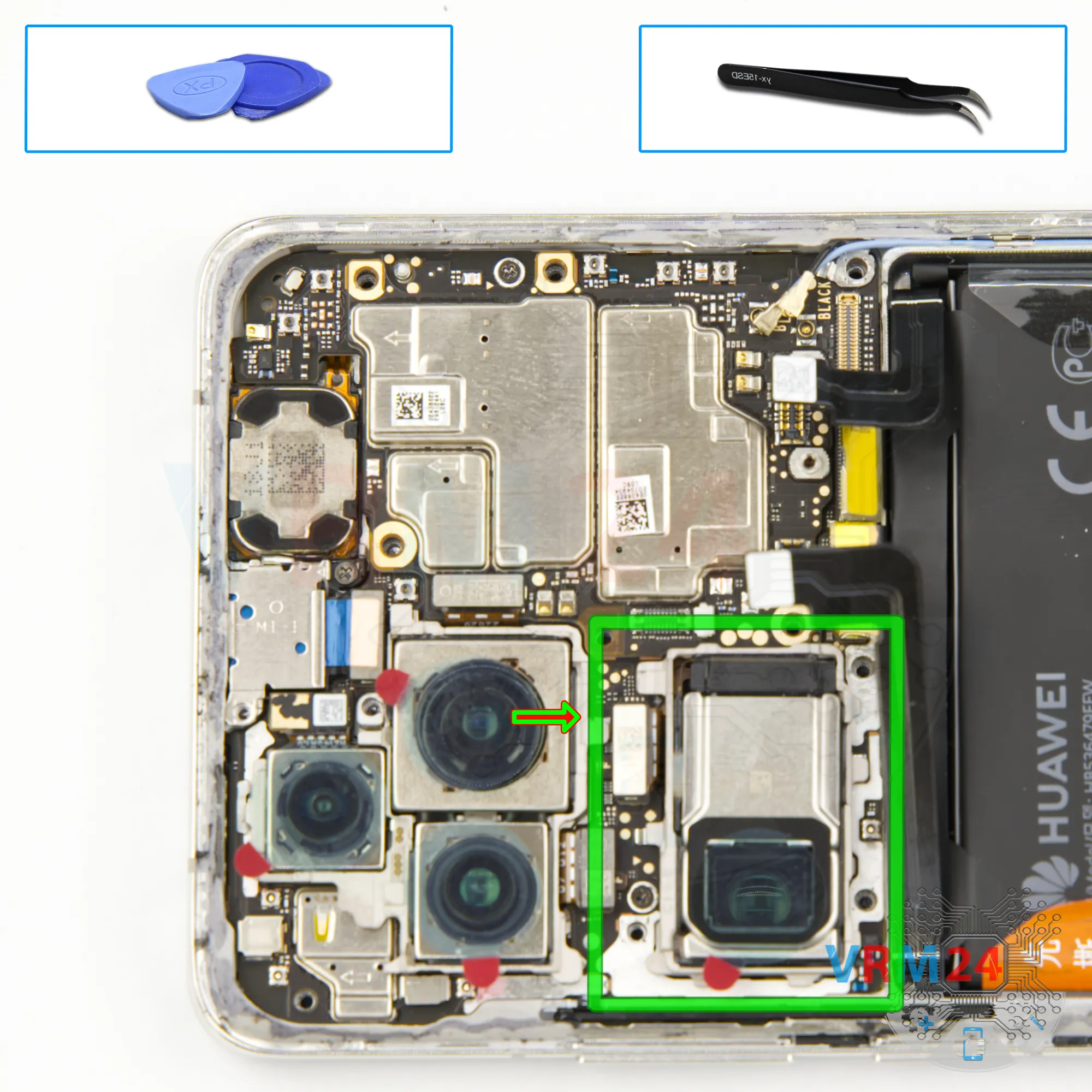

Затем отсоединяем разъёмы камер и аккуратно извлекаем сами камеры, откладываем их в сторону.

Камеры закреплены довольно необычным образом, поэтому на этом этапе нужно быть особенно осторожным и точным.

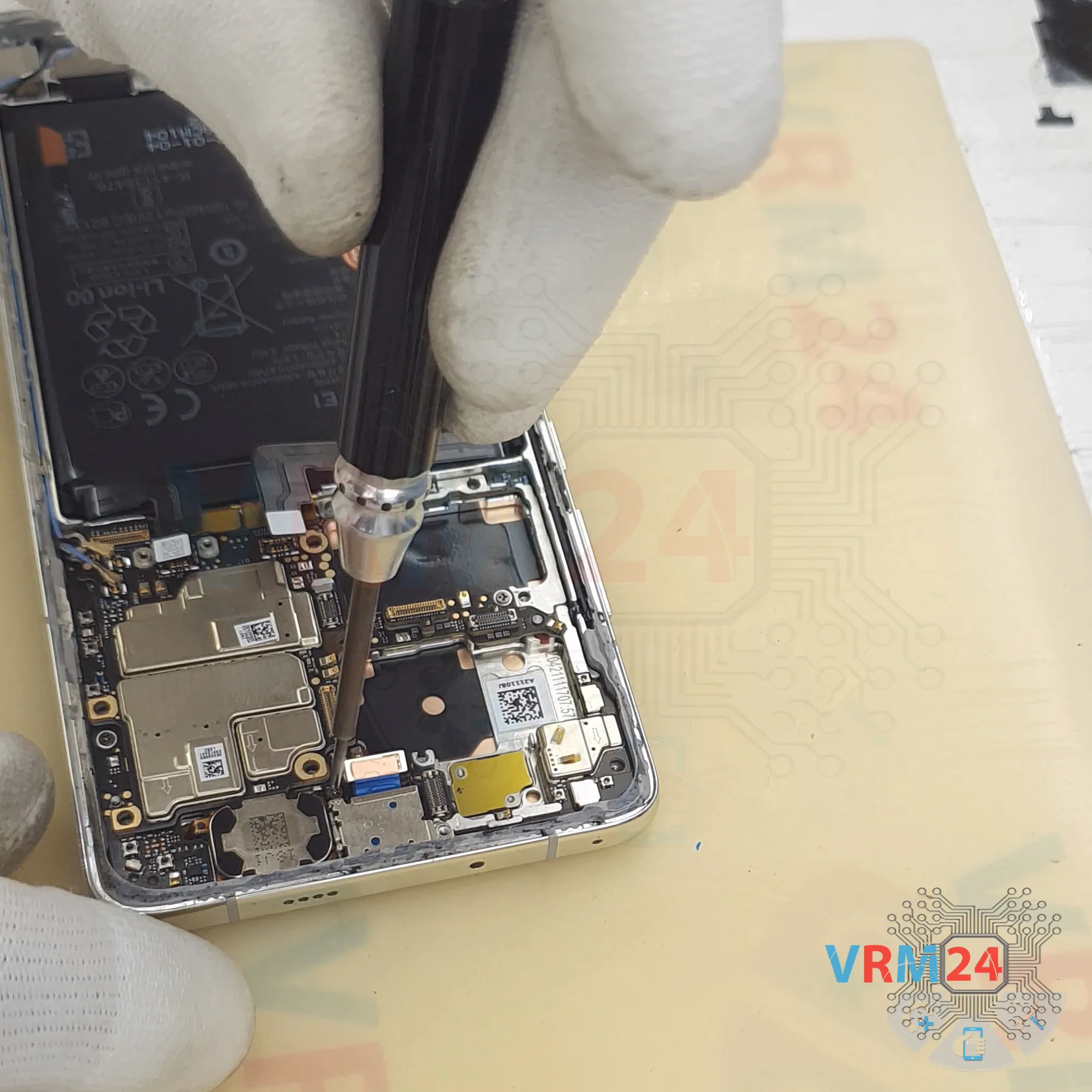

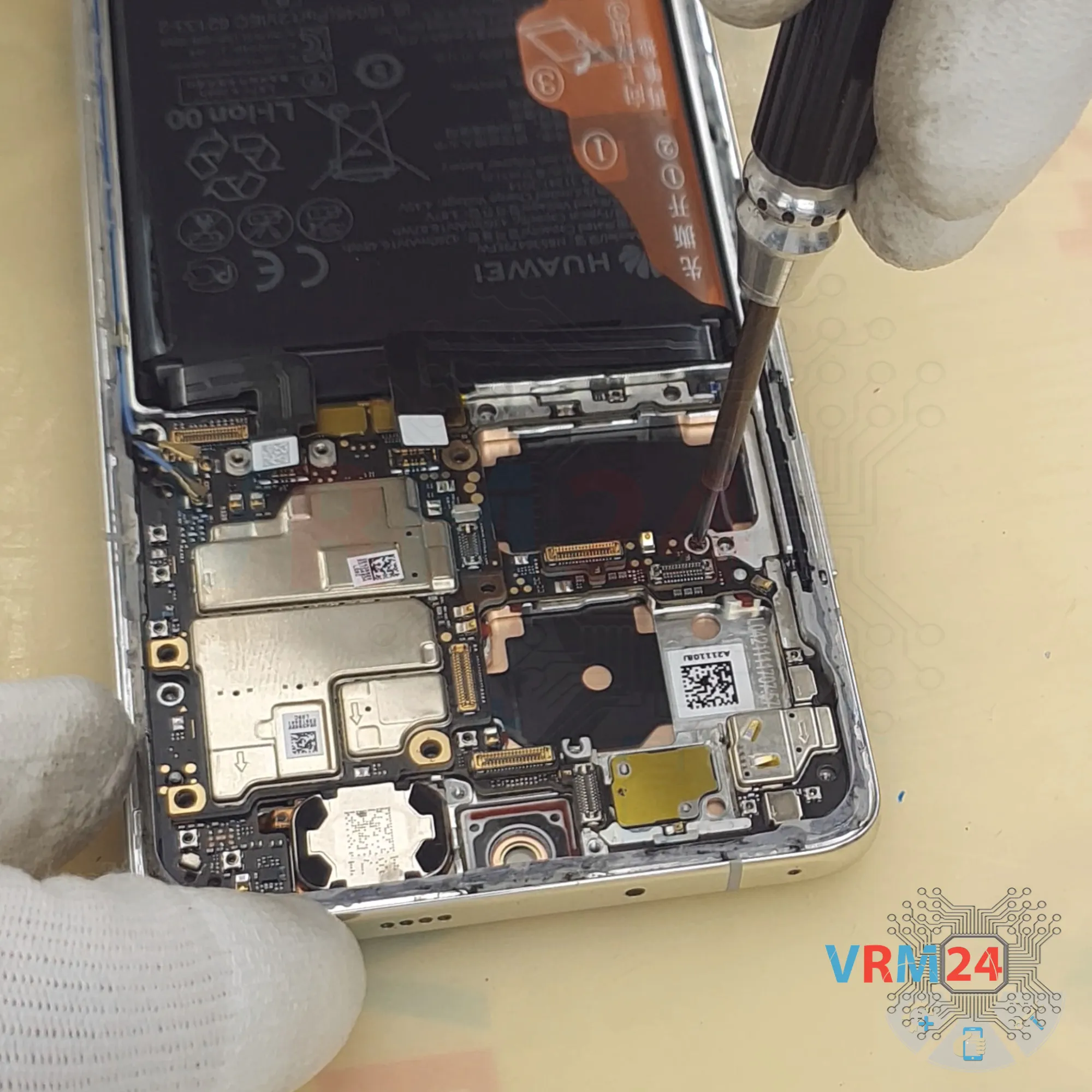

Также необходимо открутить винты, удерживающие материнскую плату. Делайте это аккуратно.

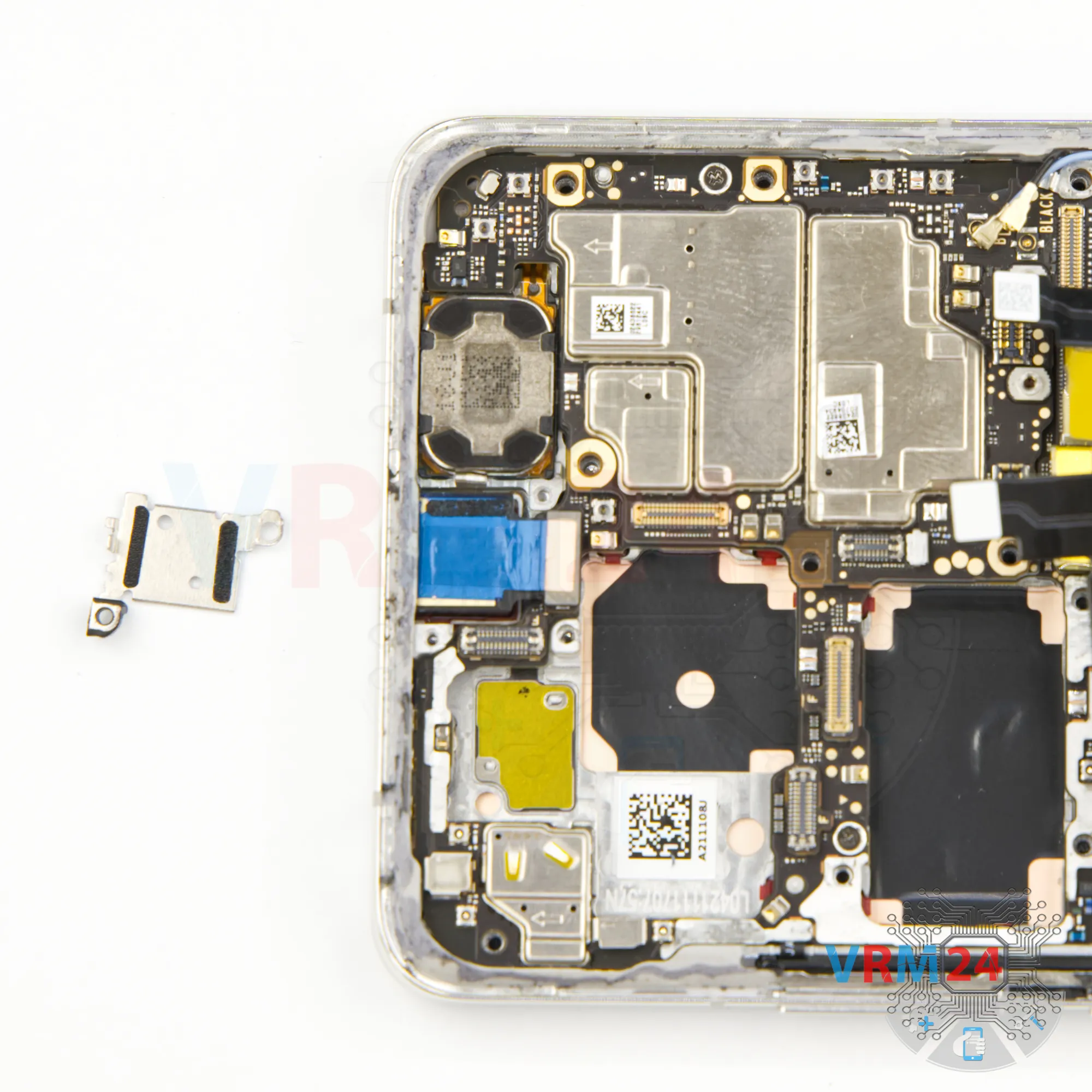

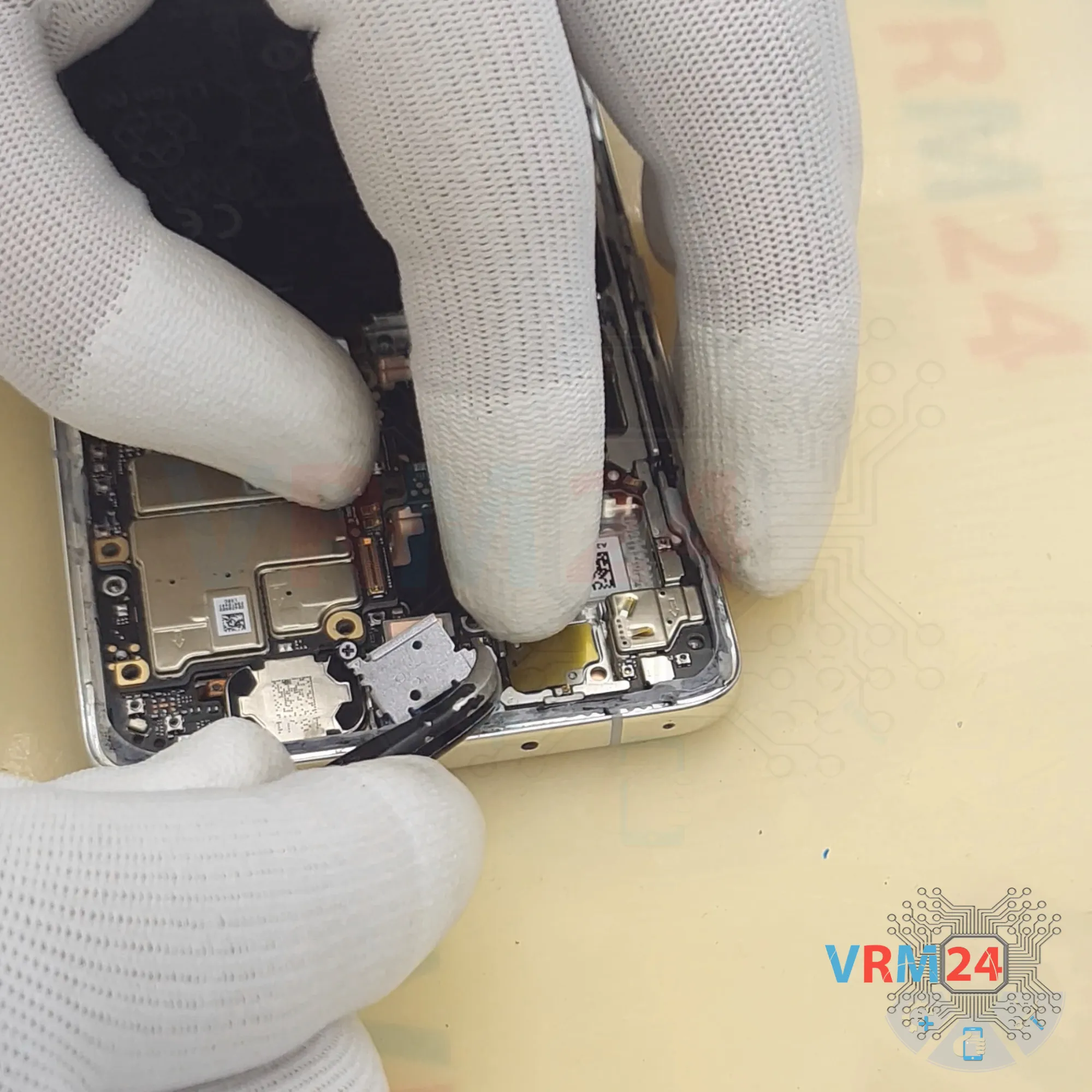

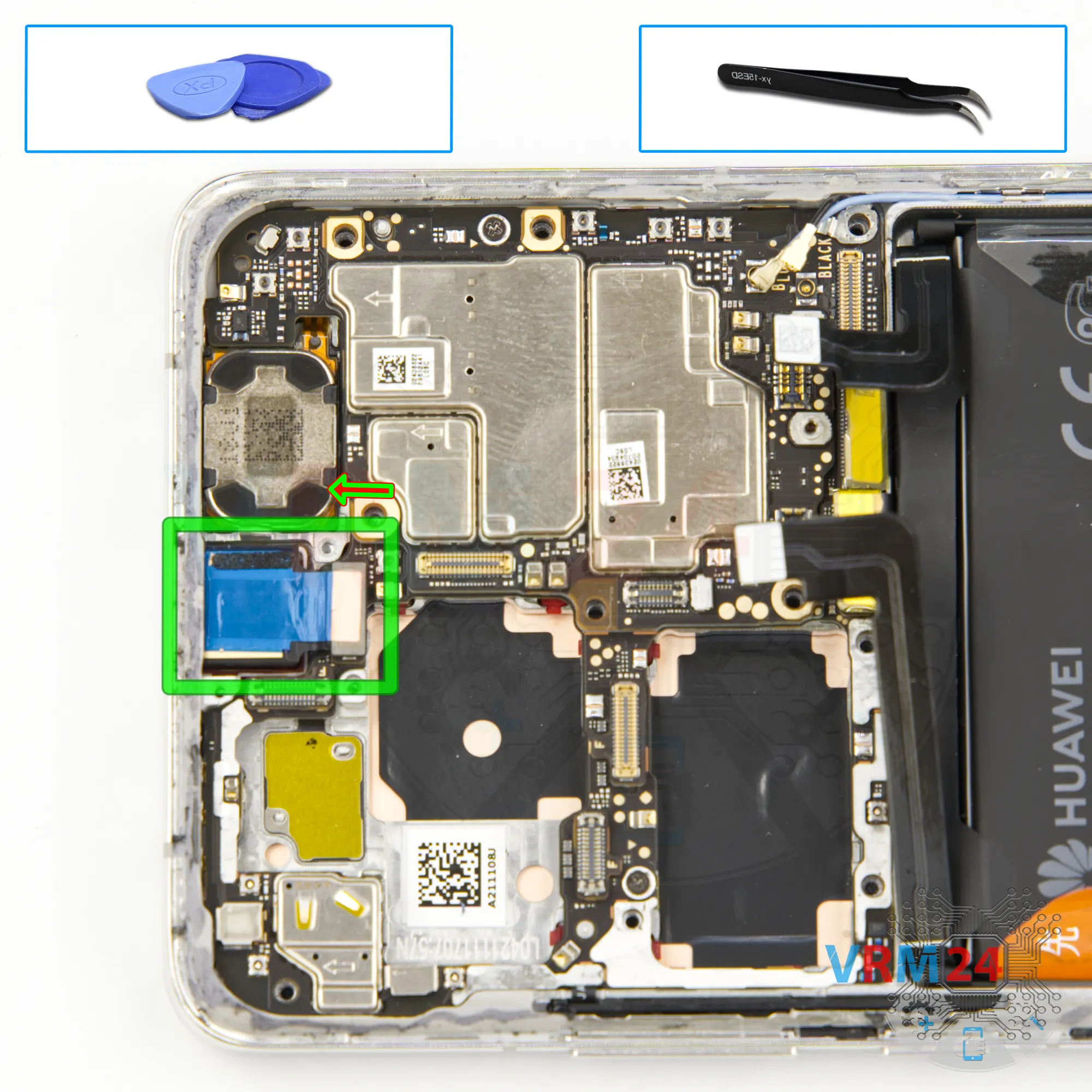

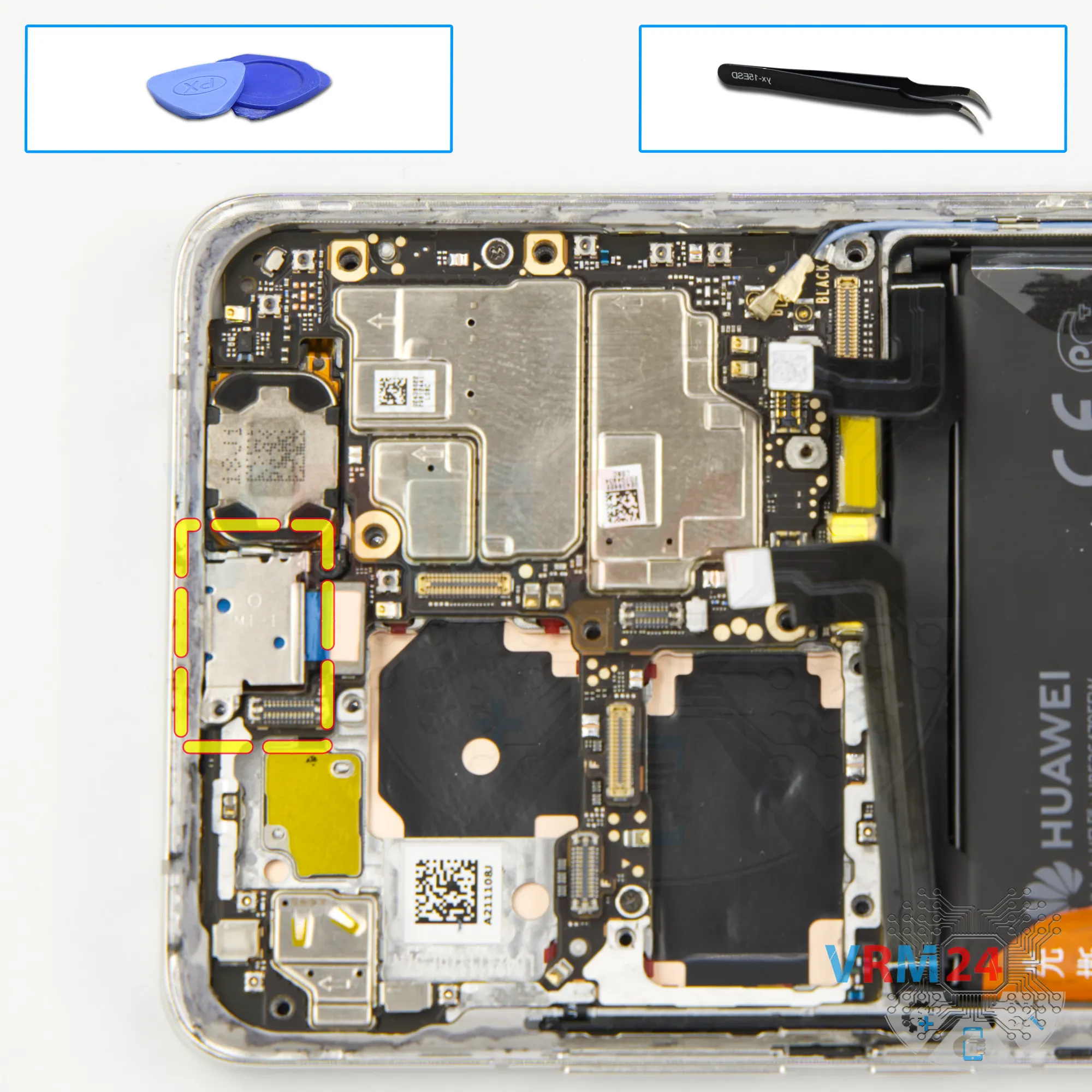

Теперь можно отсоединить крепление фронтальной камеры.

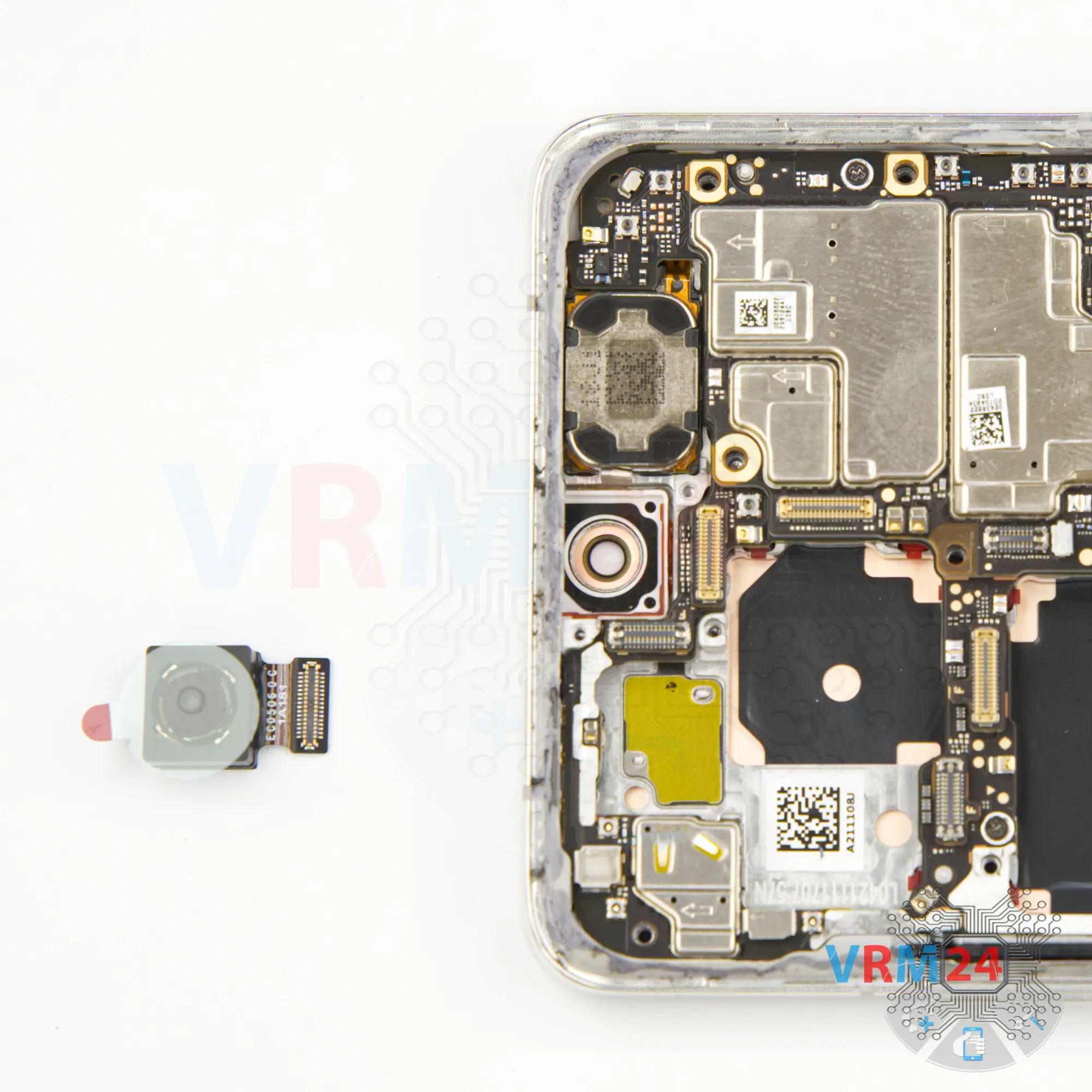

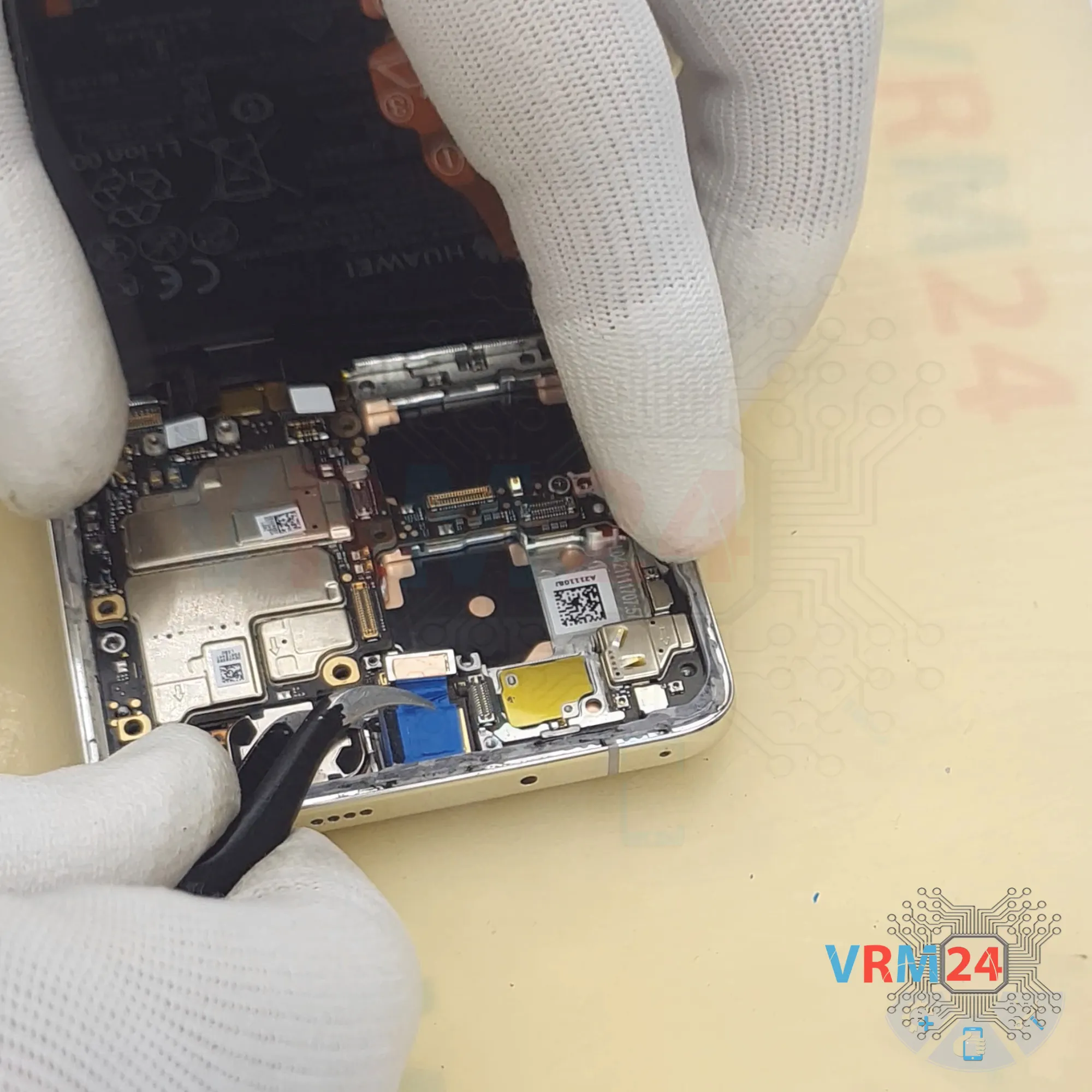

Затем аккуратно подденьте фронтальную камеру за край и извлеките её.

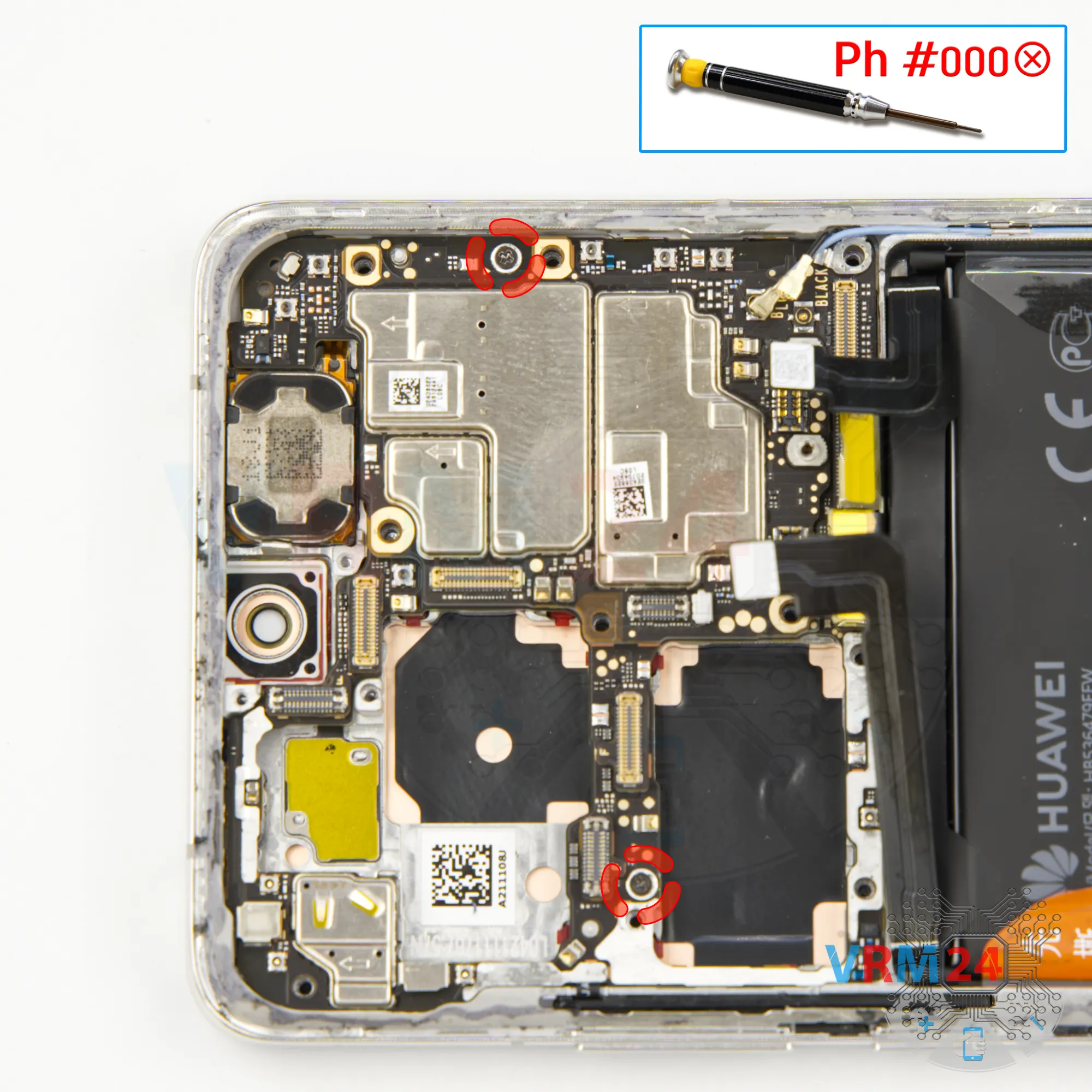

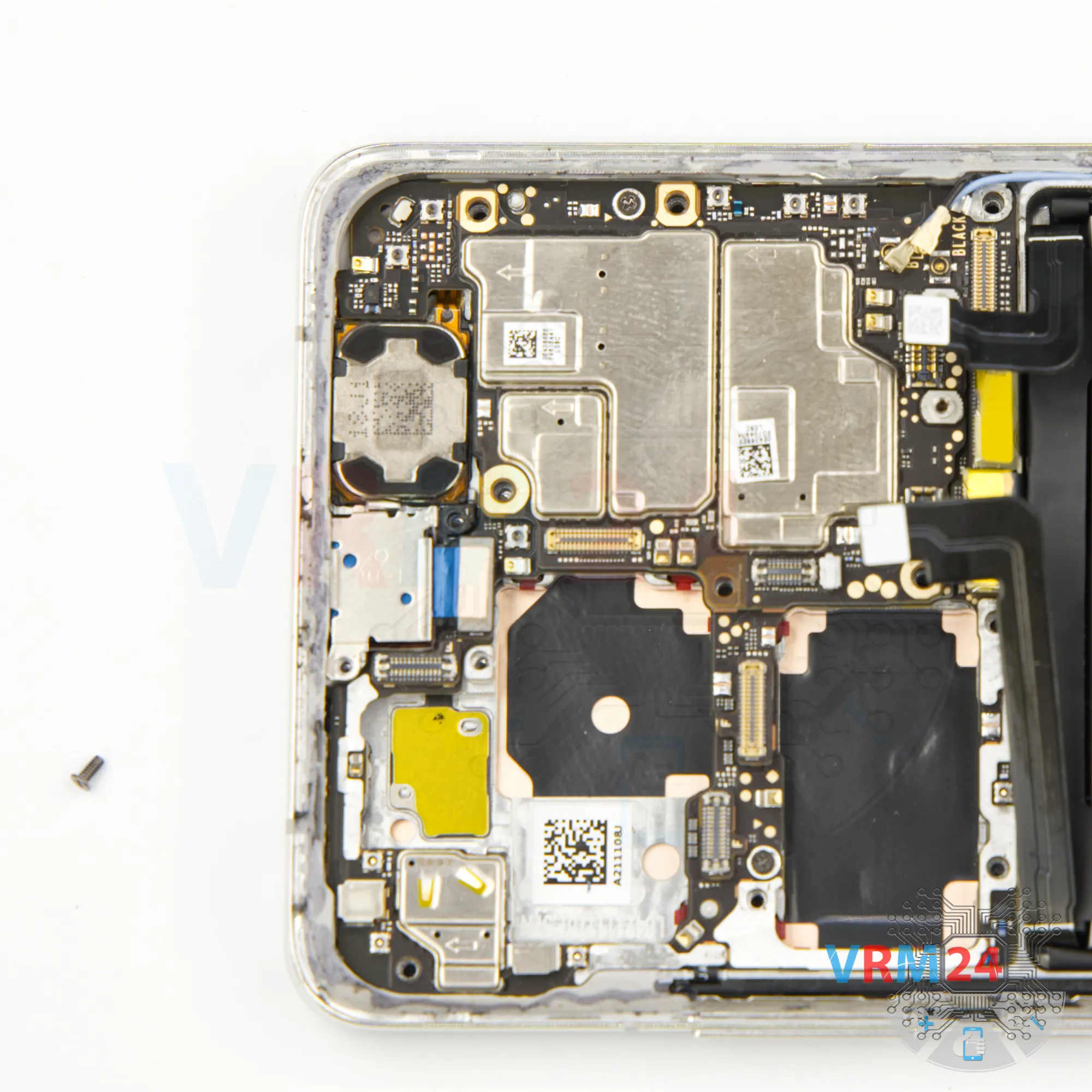

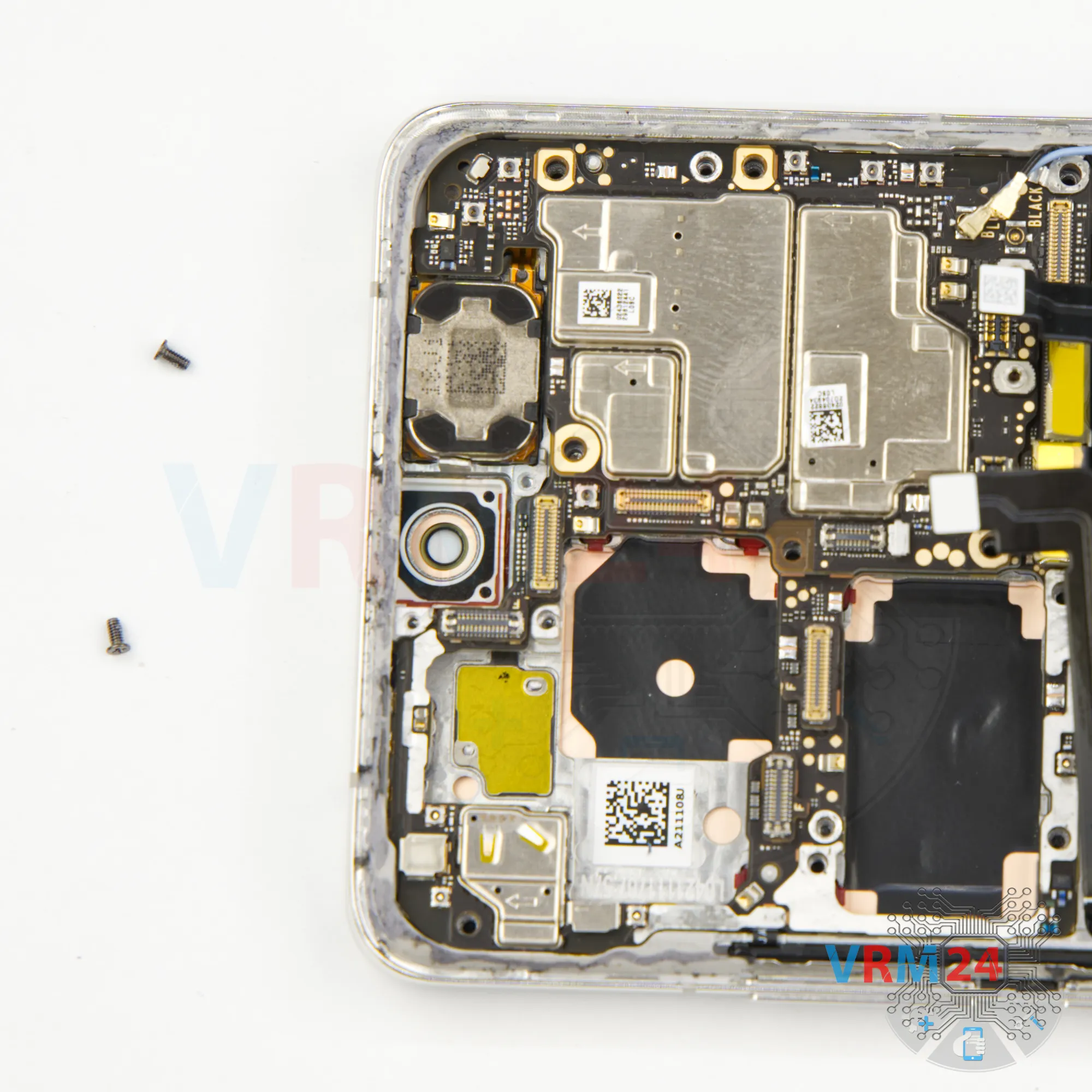

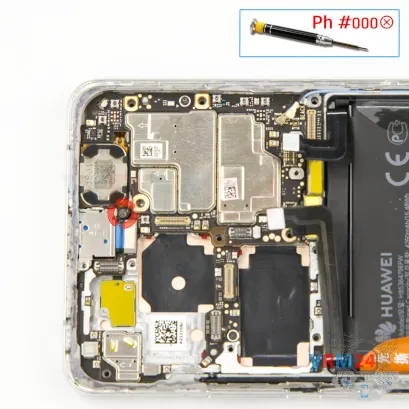

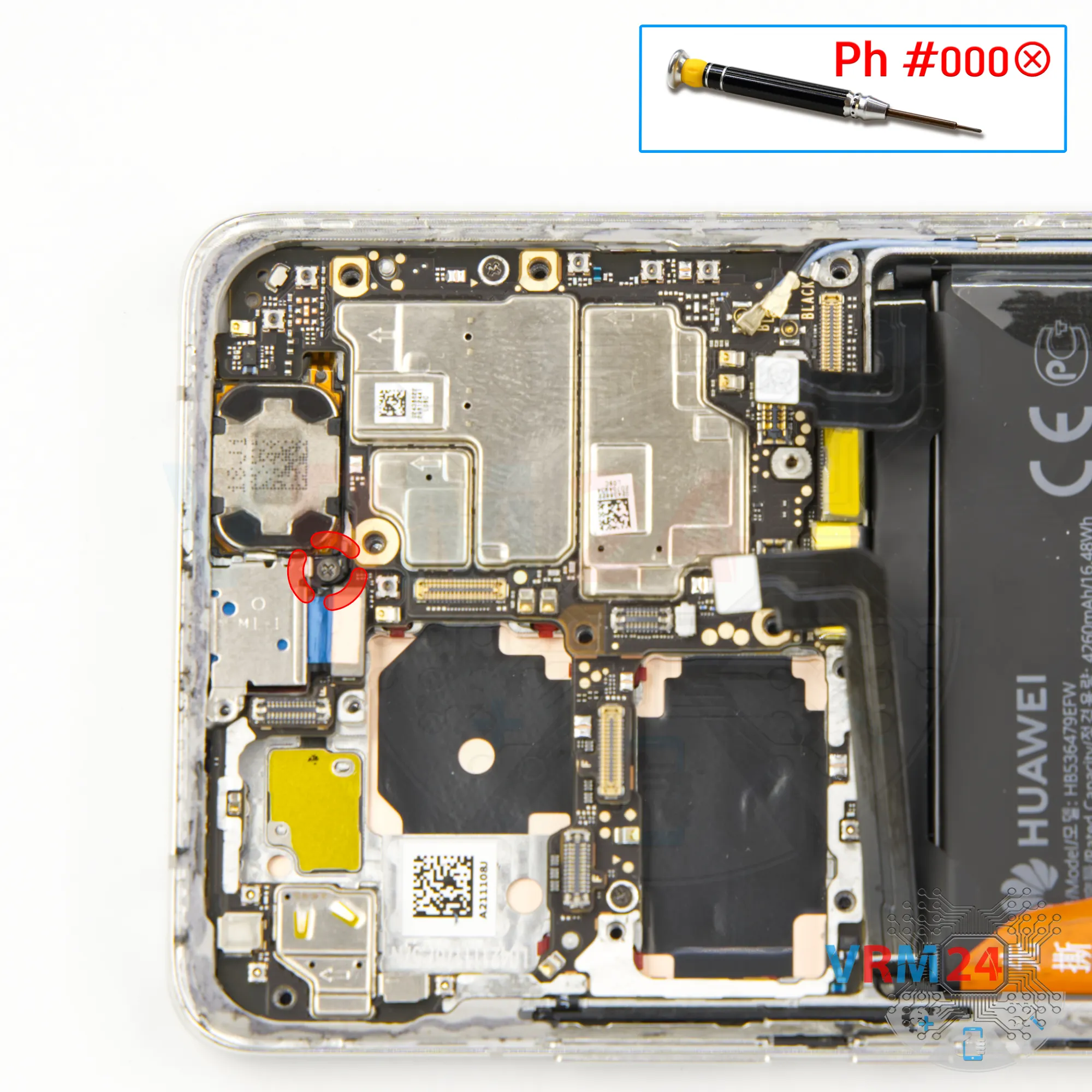

Осталось выкрутить ещё два винта — снова используем крестовую отвертку 1.5 мм.

Открутите их и положите на подготовленную поверхность.

Эти винты отличаются от остальных.

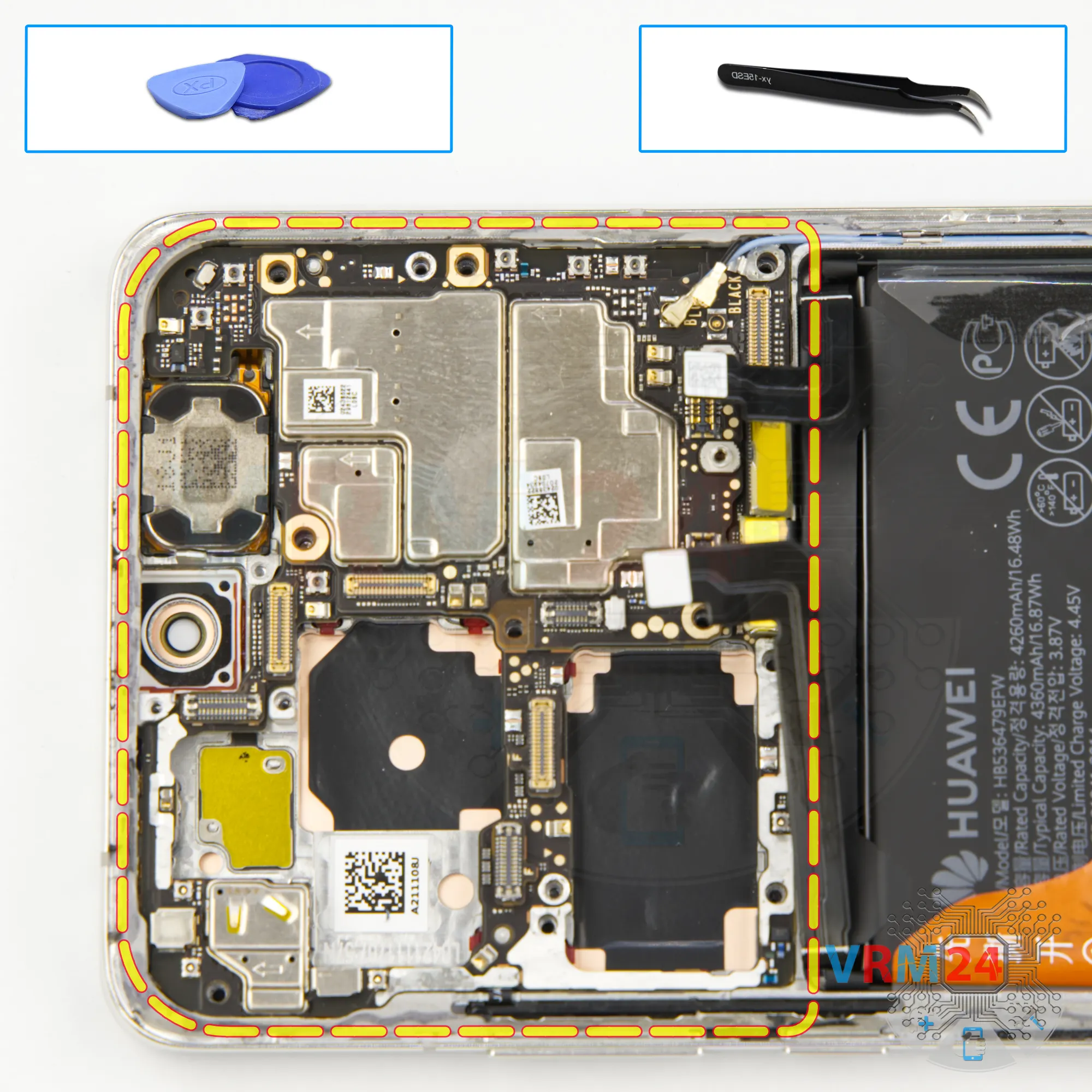

Наконец, можно снять материнскую плату.

Найдите безопасную точку, в которой аккуратно поддеть и извлечь её. Убедитесь, что все разъёмы отсоединены.

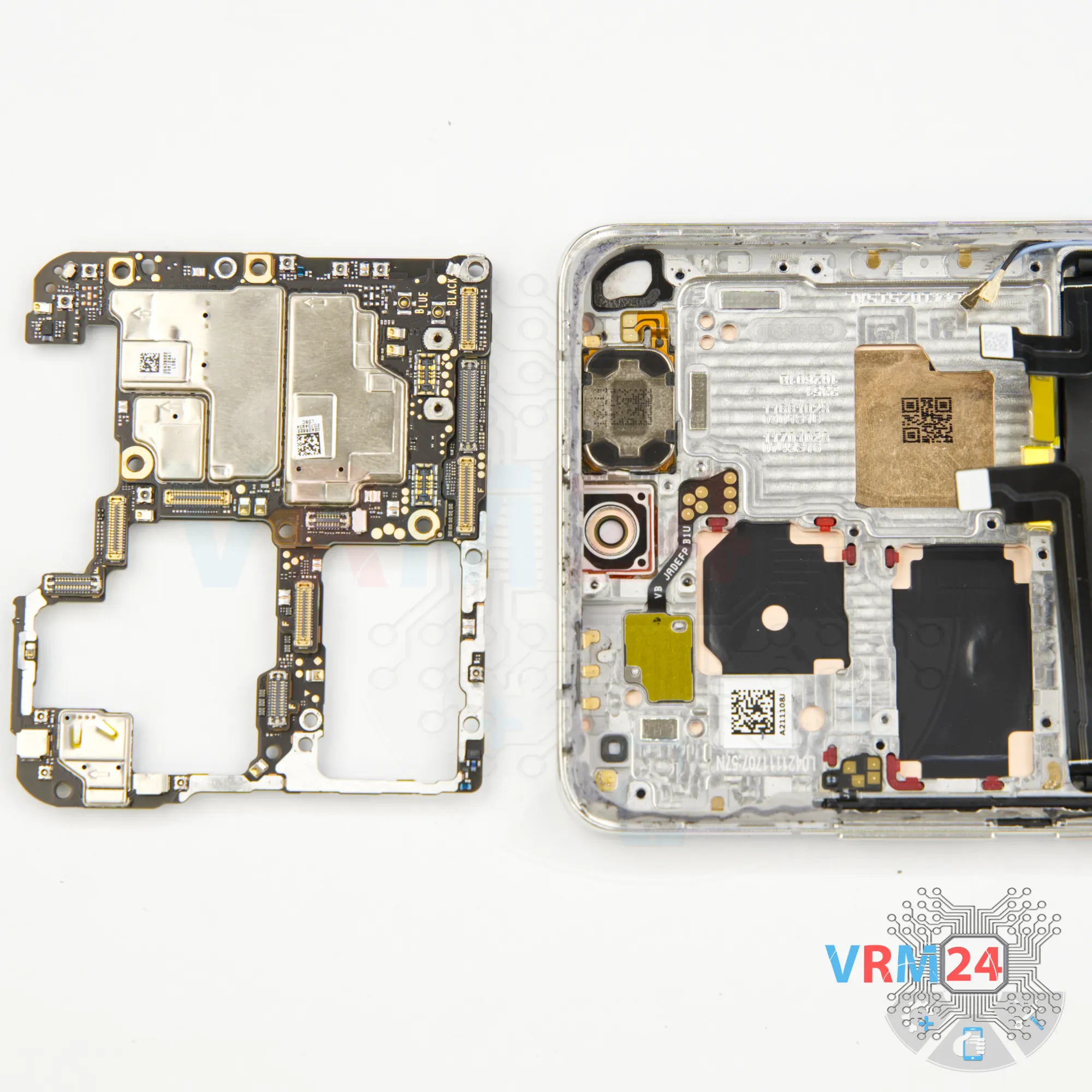

Осторожно приподнимите и отложите ее в сторону.

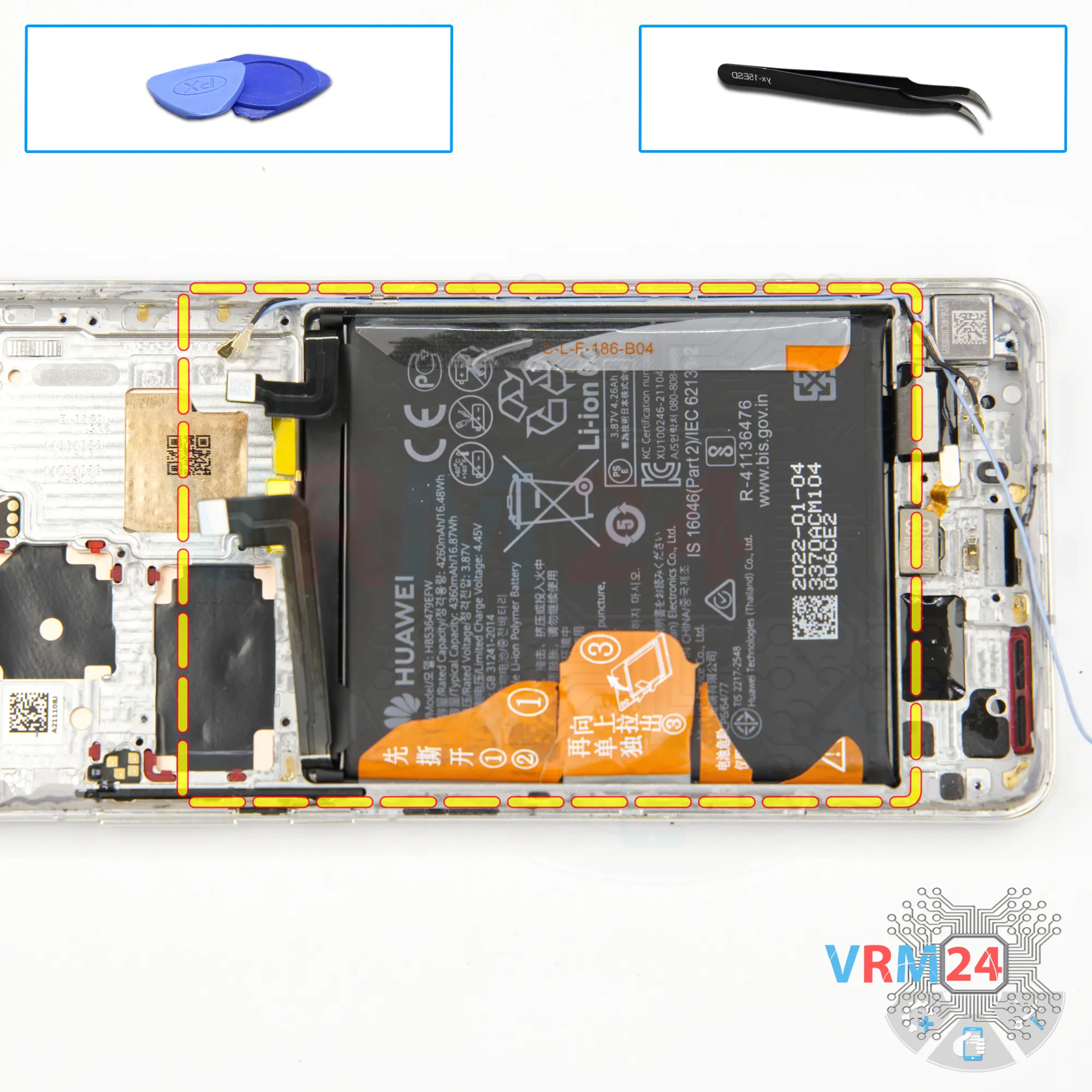

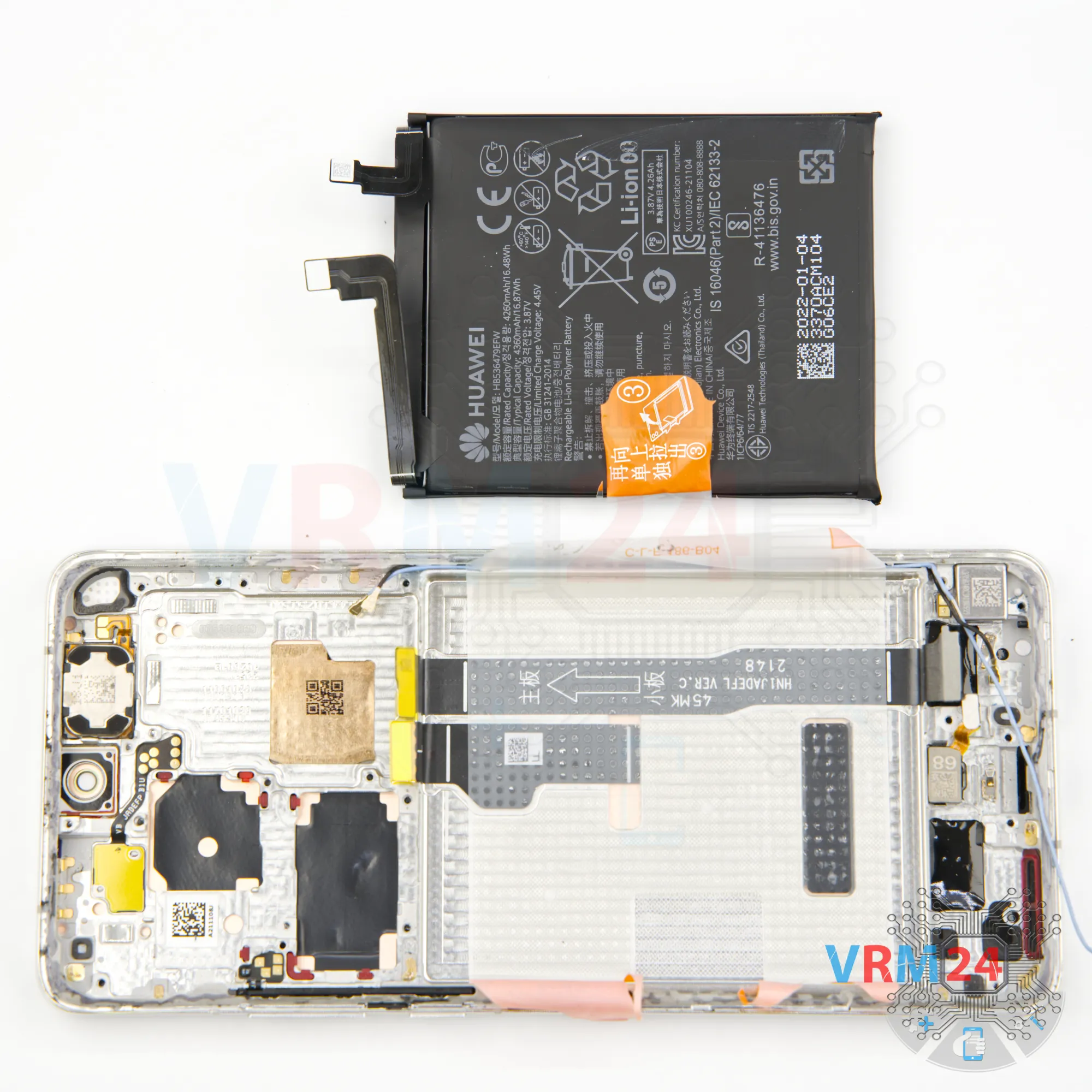

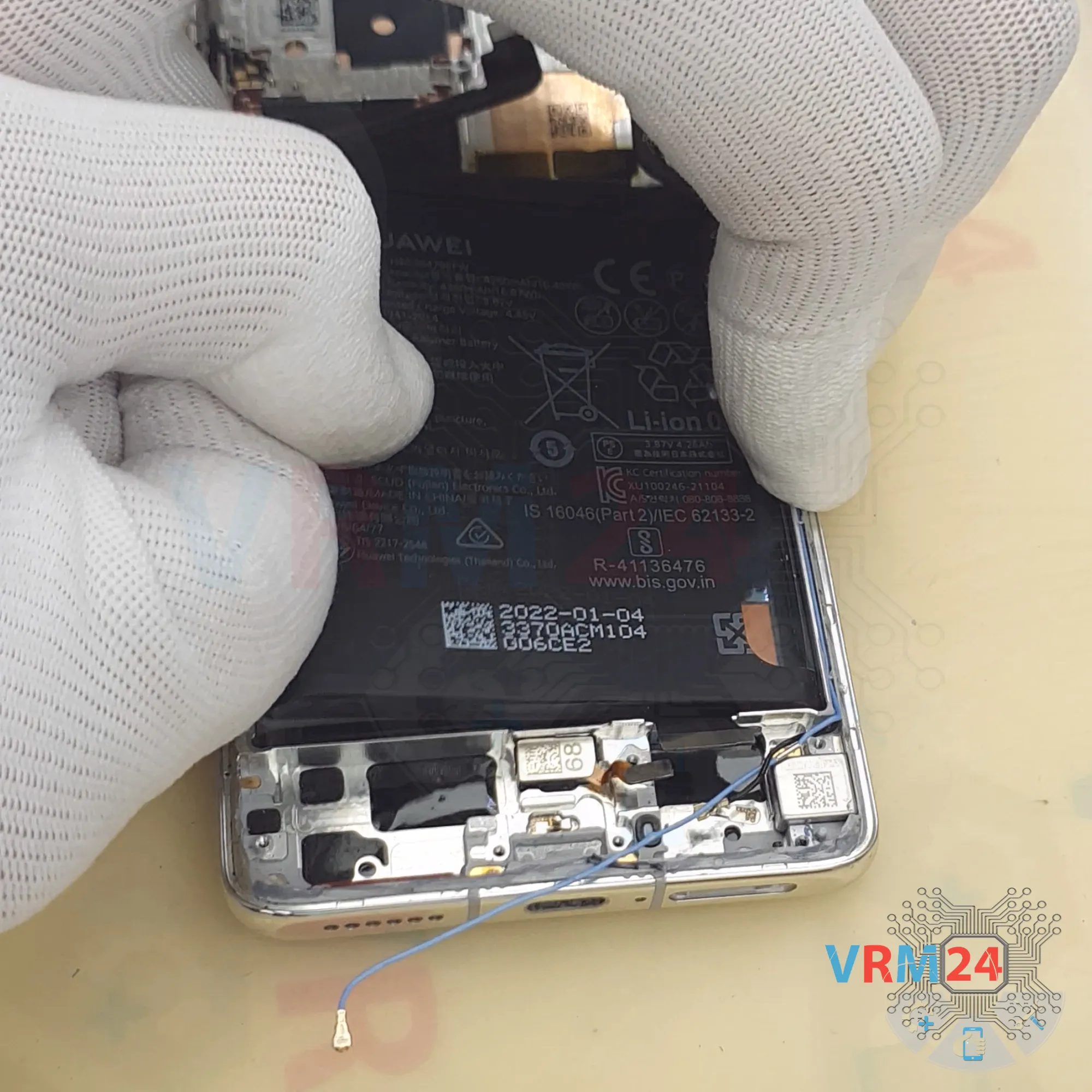

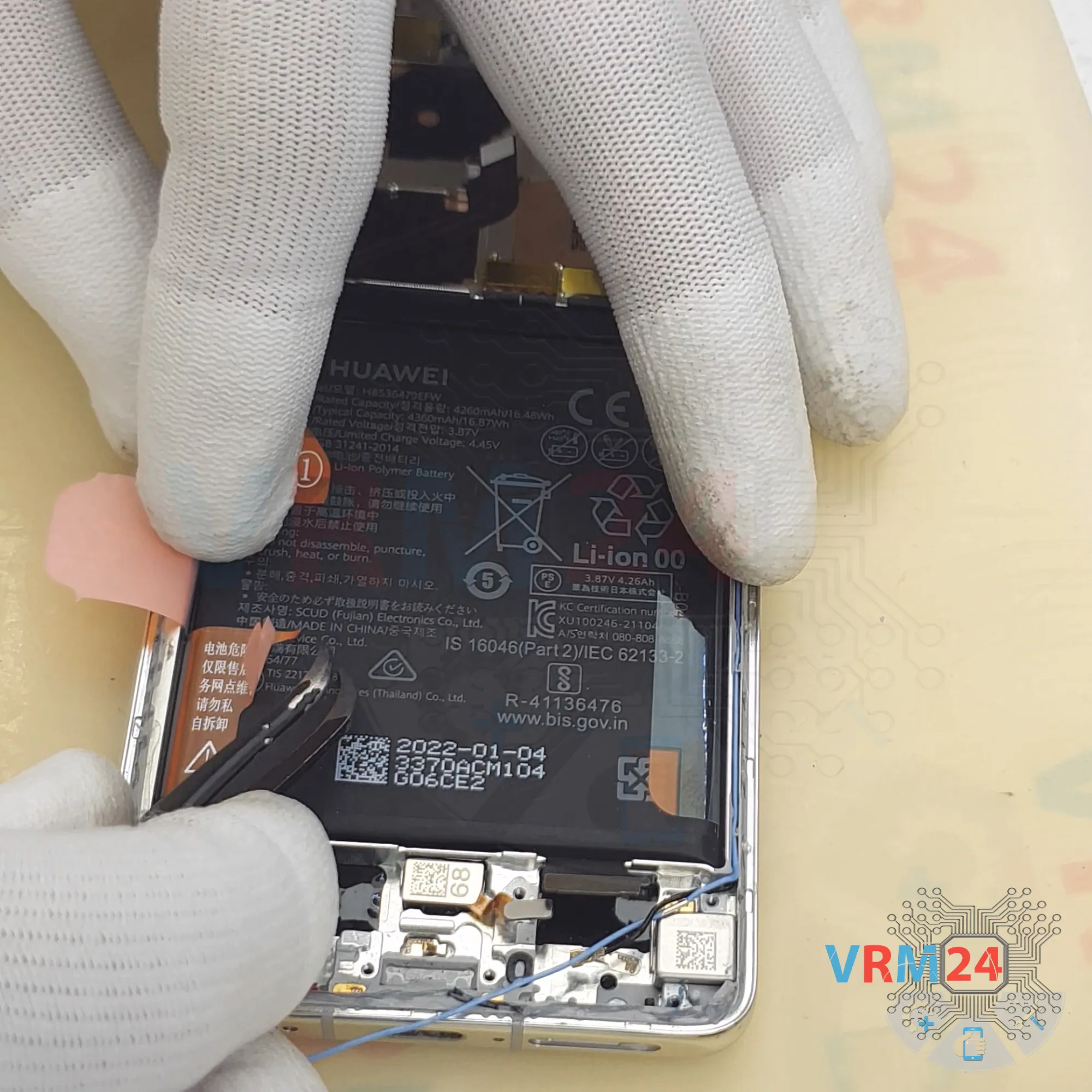

И, наконец, переходим к извлечению аккумулятора.

Как обычно у Huawei, используются коричневые отворачиваемые язычки, которые нужно аккуратно развернуть — но они очень легко рвутся.

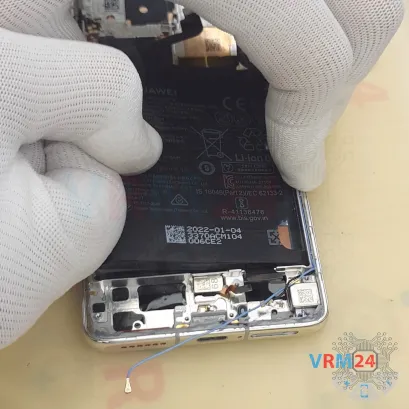

Осторожно отворачиваем язычки и тянем за центральный вверх, чтобы вынуть аккумулятор.

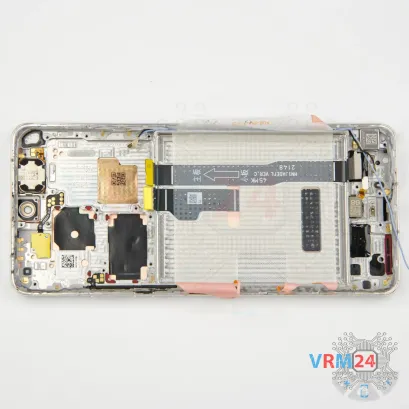

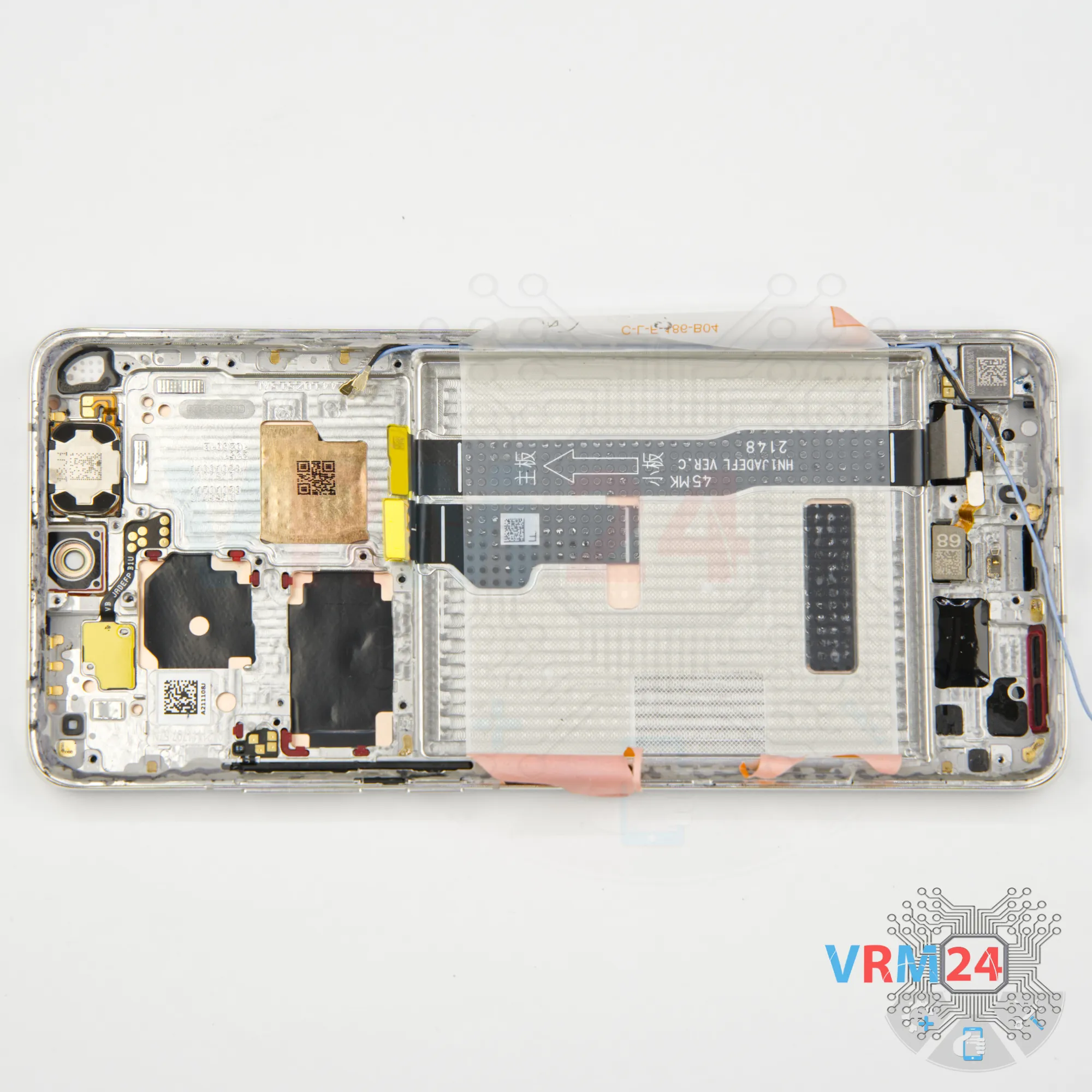

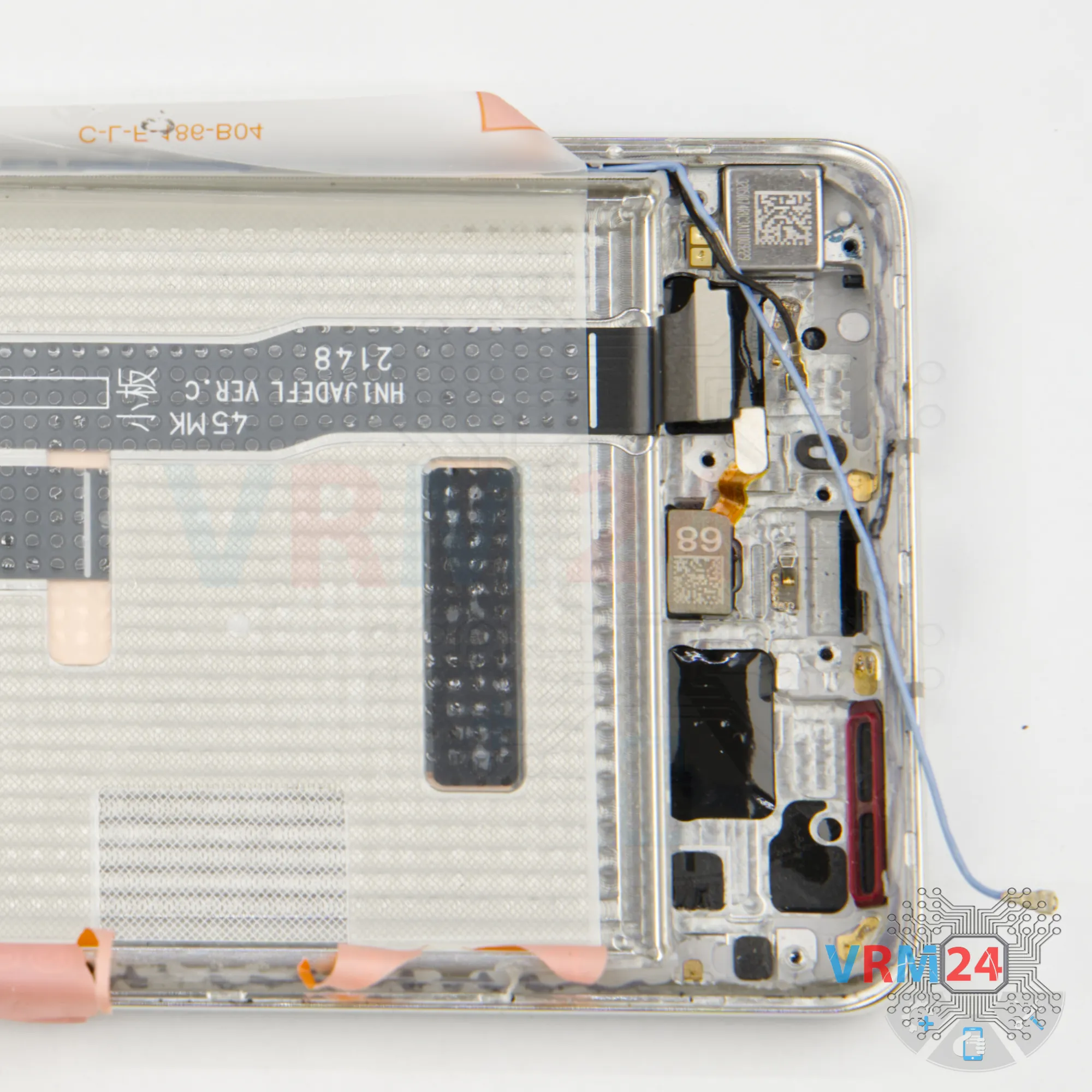

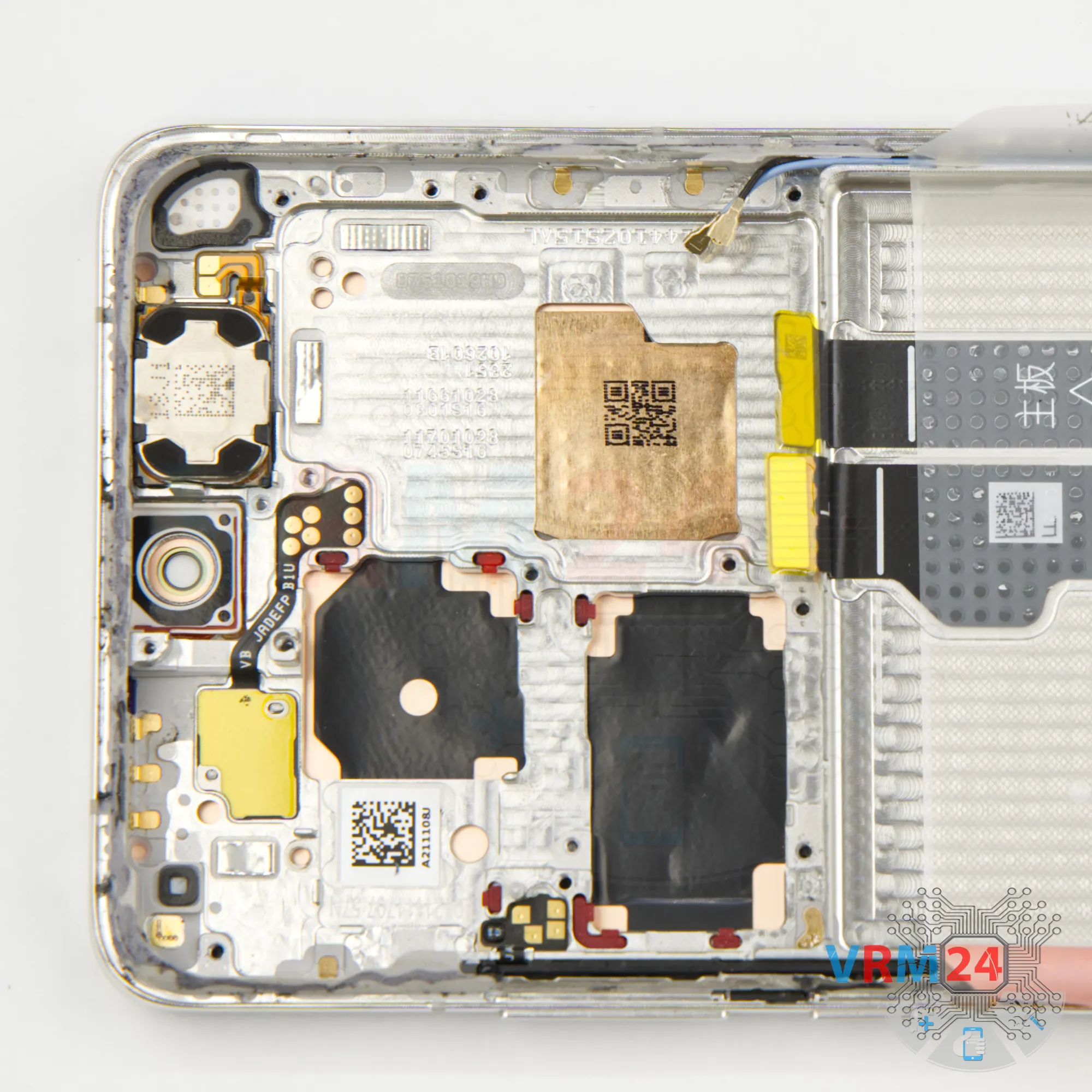

ℹ️️ В рамке дисплея остались: разговорный динамик, датчик отпечатков пальцев и вибромотор.
