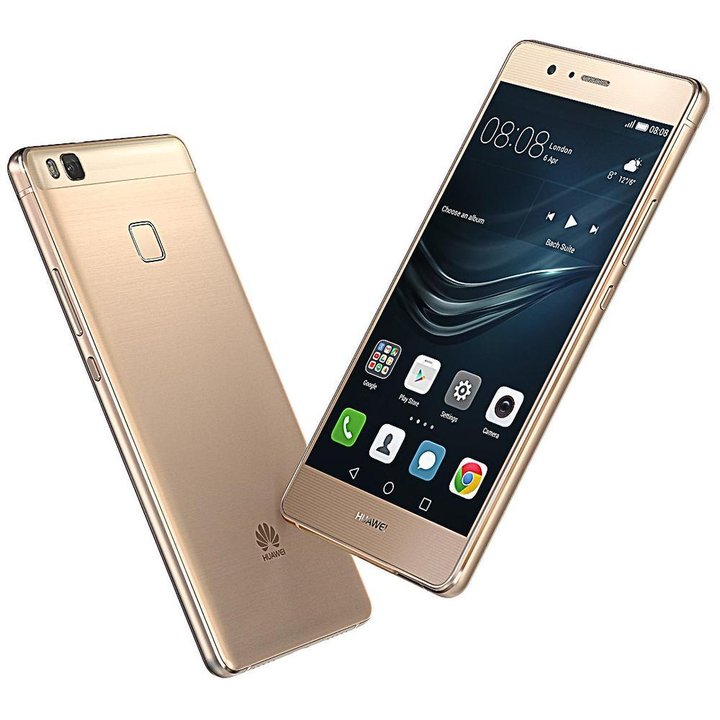

Huawei P9 Lite

Huawei P9 Lite

Сложность разборки:
Средняя

Время разборки:
9 мин

Рекомендованные инструменты

Фен

Фен

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Huawei P9 Lite (Хуавей П9 Лайт) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Huawei P9 Lite, Шаг 1/1

Как разобрать Huawei P9 Lite, Шаг 1/2

Как разобрать Huawei P9 Lite, Шаг 1/1

Как разобрать Huawei P9 Lite, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Задняя крышка не приклеена, а фиксируется защелками, тем не менее, рекоммендуем использовать фен, для более аккуратного разделения.

Как разобрать Huawei P9 Lite, Шаг 2/1

Как разобрать Huawei P9 Lite, Шаг 2/2

Как разобрать Huawei P9 Lite, Шаг 2/1

Как разобрать Huawei P9 Lite, Шаг 2/2

Шаг 2.

При помощи отвертки (крестовая 1,5 мм) откручиваем 9 болтов в верхней части телефона.

Как разобрать Huawei P9 Lite, Шаг 3/1

Как разобрать Huawei P9 Lite, Шаг 3/2

Как разобрать Huawei P9 Lite, Шаг 3/1

Как разобрать Huawei P9 Lite, Шаг 3/2

Шаг 3.

Переворачиваем панель с сенсором отпечатка пальцев.

Как разобрать Huawei P9 Lite, Шаг 4/1

Как разобрать Huawei P9 Lite, Шаг 4/2

Как разобрать Huawei P9 Lite, Шаг 4/3

Как разобрать Huawei P9 Lite, Шаг 4/1

Как разобрать Huawei P9 Lite, Шаг 4/2

Как разобрать Huawei P9 Lite, Шаг 4/3

Шаг 4.

Отсоединяем коннектор сенсора отпечатка пальцев.

Как разобрать Huawei P9 Lite, Шаг 5/1

Как разобрать Huawei P9 Lite, Шаг 5/2

Как разобрать Huawei P9 Lite, Шаг 5/3

Как разобрать Huawei P9 Lite, Шаг 5/1

Как разобрать Huawei P9 Lite, Шаг 5/2

Как разобрать Huawei P9 Lite, Шаг 5/3

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Huawei P9 Lite, Шаг 6/1

Как разобрать Huawei P9 Lite, Шаг 6/2

Как разобрать Huawei P9 Lite, Шаг 6/3

Как разобрать Huawei P9 Lite, Шаг 6/1

Как разобрать Huawei P9 Lite, Шаг 6/2

Как разобрать Huawei P9 Lite, Шаг 6/3

Шаг 6.

Отсоединяем на панели - коннектор NFC и снимаем панель с сенсором отпечатка пальцев.

Как разобрать Huawei P9 Lite, Шаг 7/1

Как разобрать Huawei P9 Lite, Шаг 7/2

Как разобрать Huawei P9 Lite, Шаг 7/1

Как разобрать Huawei P9 Lite, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болтов на нижней панели.

Как разобрать Huawei P9 Lite, Шаг 8/1

Как разобрать Huawei P9 Lite, Шаг 8/2

Как разобрать Huawei P9 Lite, Шаг 8/1

Как разобрать Huawei P9 Lite, Шаг 8/2

Шаг 8.

Отсоединяем нижний блок с динамиком.

Как разобрать Huawei P9 Lite, Шаг 9/1

Как разобрать Huawei P9 Lite, Шаг 9/2

Как разобрать Huawei P9 Lite, Шаг 9/3

Как разобрать Huawei P9 Lite, Шаг 9/4

Как разобрать Huawei P9 Lite, Шаг 9/1

Как разобрать Huawei P9 Lite, Шаг 9/2

Как разобрать Huawei P9 Lite, Шаг 9/3

Как разобрать Huawei P9 Lite, Шаг 9/4

Шаг 9.

Отсоединяем коннекторы на печатных платах и снимаем межплатный шлейф и коаксиальный кабель.

Как разобрать Huawei P9 Lite, Шаг 10/1

Как разобрать Huawei P9 Lite, Шаг 10/2

Как разобрать Huawei P9 Lite, Шаг 10/1

Как разобрать Huawei P9 Lite, Шаг 10/2

Шаг 10.

Вынимаем нижнюю печатную плату.

Как разобрать Huawei P9 Lite, Шаг 11/1

Как разобрать Huawei P9 Lite, Шаг 11/2

Как разобрать Huawei P9 Lite, Шаг 11/1

Как разобрать Huawei P9 Lite, Шаг 11/2

Шаг 11.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Huawei P9 Lite, Шаг 12/1

Как разобрать Huawei P9 Lite, Шаг 12/2

Как разобрать Huawei P9 Lite, Шаг 12/3

Как разобрать Huawei P9 Lite, Шаг 12/1

Как разобрать Huawei P9 Lite, Шаг 12/2

Как разобрать Huawei P9 Lite, Шаг 12/3

Шаг 12.

Отсоединяем коннекторы на печатной плате.

Как разобрать Huawei P9 Lite, Шаг 13/1

Как разобрать Huawei P9 Lite, Шаг 13/2

Как разобрать Huawei P9 Lite, Шаг 13/1

Как разобрать Huawei P9 Lite, Шаг 13/2

Шаг 13.

Снимаем печатную плату.

Как разобрать Huawei P9 Lite, Шаг 14/1

Как разобрать Huawei P9 Lite, Шаг 14/2

Как разобрать Huawei P9 Lite, Шаг 14/1

Как разобрать Huawei P9 Lite, Шаг 14/2

Шаг 14.

Из фиксирующих отверстий в рамке модуля вынимаем разъем гарнитуры и динамик.

Как разобрать Huawei P9 Lite, Шаг 15/1

Как разобрать Huawei P9 Lite, Шаг 15/2

Как разобрать Huawei P9 Lite, Шаг 15/3

Как разобрать Huawei P9 Lite, Шаг 15/1

Как разобрать Huawei P9 Lite, Шаг 15/2

Как разобрать Huawei P9 Lite, Шаг 15/3

Шаг 15.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Huawei P9 Lite от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Huawei #Huawei P9 Lite

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Huawei P9 Lite — Хуавей П9 Лайт, выпущенных для рынков разных стран.
