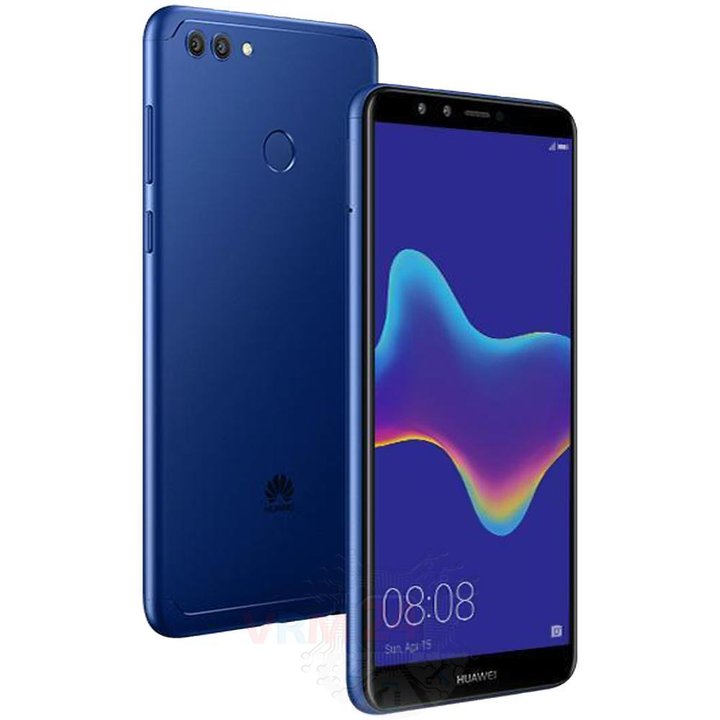

Huawei Y9 (2018)

Huawei Y9 (2018)

Сложность разборки:
Легко

Время разборки:
9 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм

Крестовая отвертка 1,5 мм

Инструмент для открывания

Инструмент для открывания

Пинцет

Пинцет

Разборка/Ремонт мобильного девайса Huawei Y9 (2018) (Хуавей Уай9 (2018)) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Huawei Y9 (2018), Шаг 1/1

Как разобрать Huawei Y9 (2018), Шаг 1/2

Как разобрать Huawei Y9 (2018), Шаг 1/1

Как разобрать Huawei Y9 (2018), Шаг 1/2

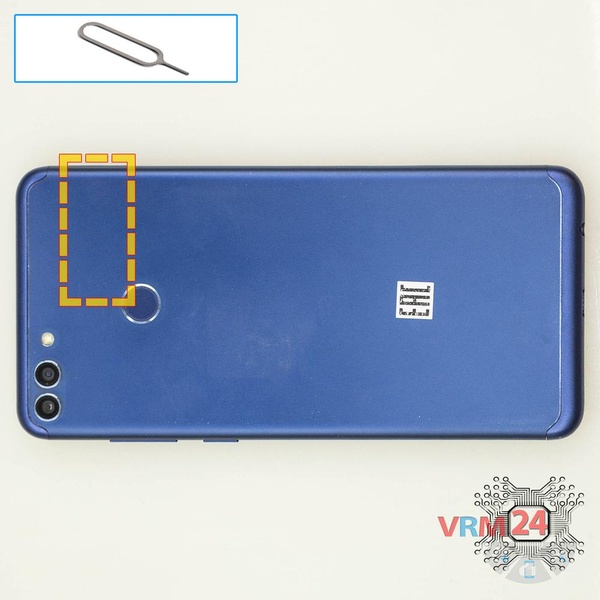

Шаг 1.

При помощи инструмента ключ открываем слот Сим и MicroSD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Huawei Y9 (2018), Шаг 2/1

Как разобрать Huawei Y9 (2018), Шаг 2/2

Как разобрать Huawei Y9 (2018), Шаг 2/1

Как разобрать Huawei Y9 (2018), Шаг 2/2

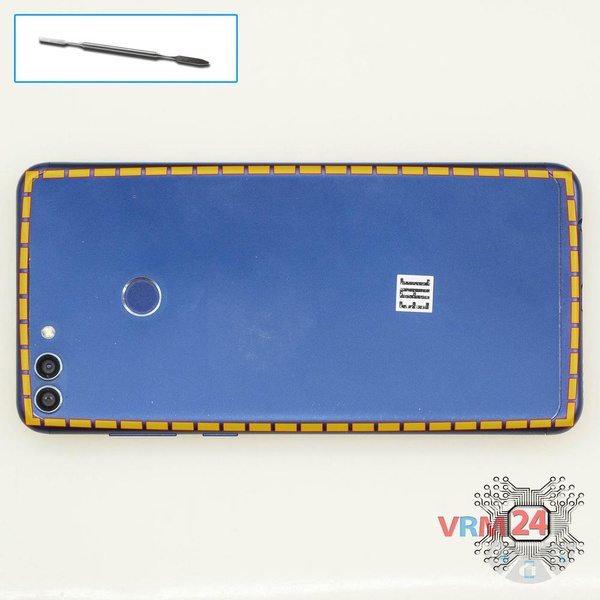

Шаг 2.

Открываем заднюю крышку и переворачиваем ее.

Как разобрать Huawei Y9 (2018), Шаг 3/1

Как разобрать Huawei Y9 (2018), Шаг 3/2

Как разобрать Huawei Y9 (2018), Шаг 3/3

Как разобрать Huawei Y9 (2018), Шаг 3/1

Как разобрать Huawei Y9 (2018), Шаг 3/2

Как разобрать Huawei Y9 (2018), Шаг 3/3

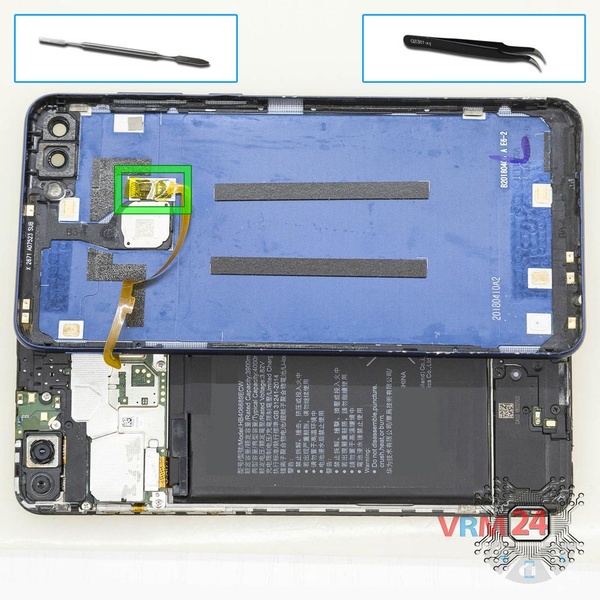

Шаг 3.

Отсоединяем коннектор датчика отпечатка пальцев и убираем крышку.

Как разобрать Huawei Y9 (2018), Шаг 4/1

Как разобрать Huawei Y9 (2018), Шаг 4/2

Как разобрать Huawei Y9 (2018), Шаг 4/3

Как разобрать Huawei Y9 (2018), Шаг 4/1

Как разобрать Huawei Y9 (2018), Шаг 4/2

Как разобрать Huawei Y9 (2018), Шаг 4/3

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор коннектора.

Как разобрать Huawei Y9 (2018), Шаг 5/1

Как разобрать Huawei Y9 (2018), Шаг 5/2

Как разобрать Huawei Y9 (2018), Шаг 5/1

Как разобрать Huawei Y9 (2018), Шаг 5/2

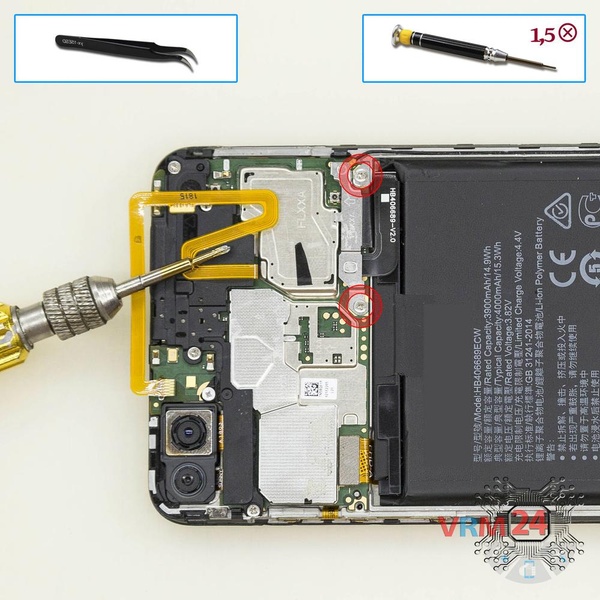

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем фиксатор коннекторов.

Как разобрать Huawei Y9 (2018), Шаг 6/1

Как разобрать Huawei Y9 (2018), Шаг 6/2

Как разобрать Huawei Y9 (2018), Шаг 6/3

Как разобрать Huawei Y9 (2018), Шаг 6/1

Как разобрать Huawei Y9 (2018), Шаг 6/2

Как разобрать Huawei Y9 (2018), Шаг 6/3

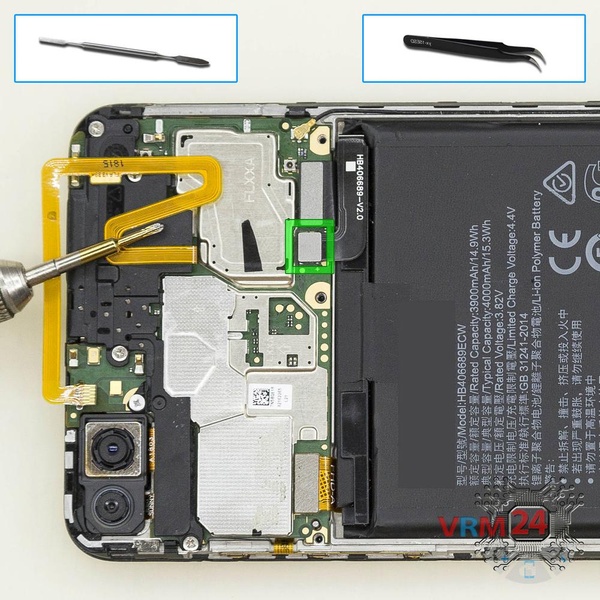

Шаг 6.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Huawei Y9 (2018), Шаг 7/1

Как разобрать Huawei Y9 (2018), Шаг 7/2

Как разобрать Huawei Y9 (2018), Шаг 7/1

Как разобрать Huawei Y9 (2018), Шаг 7/2

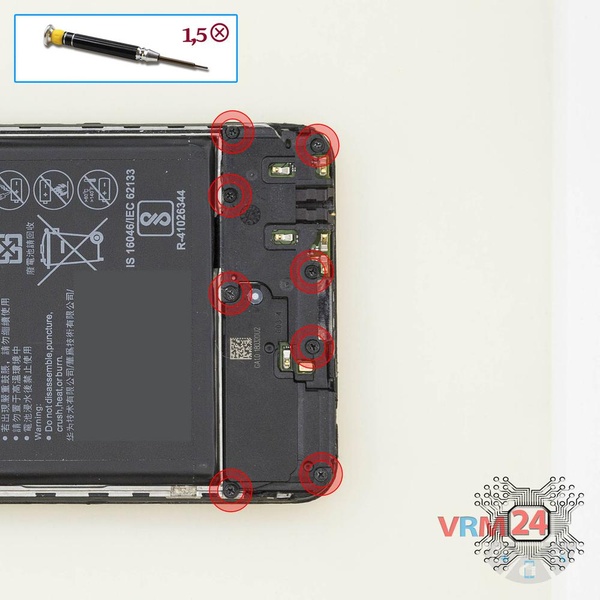

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 8 болта в нижней части.

Как разобрать Huawei Y9 (2018), Шаг 8/1

Как разобрать Huawei Y9 (2018), Шаг 8/2

Как разобрать Huawei Y9 (2018), Шаг 8/1

Как разобрать Huawei Y9 (2018), Шаг 8/2

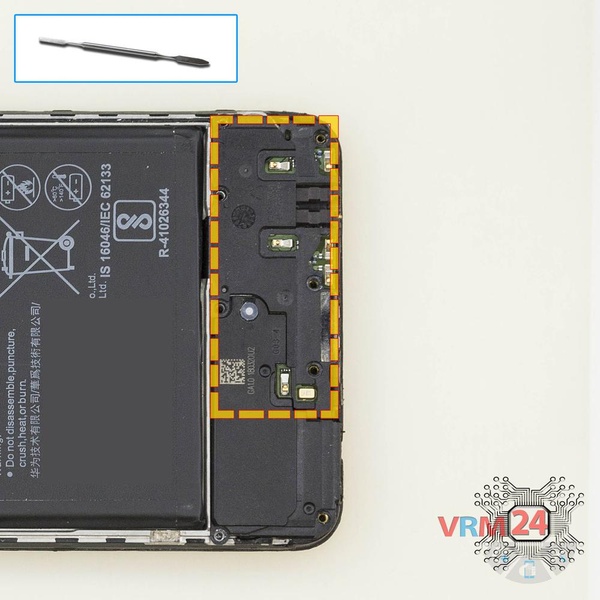

Шаг 8.

Отсоединяем крышку скрывающую дополнительную плату.

Как разобрать Huawei Y9 (2018), Шаг 9/1

Как разобрать Huawei Y9 (2018), Шаг 9/2

Как разобрать Huawei Y9 (2018), Шаг 9/1

Как разобрать Huawei Y9 (2018), Шаг 9/2

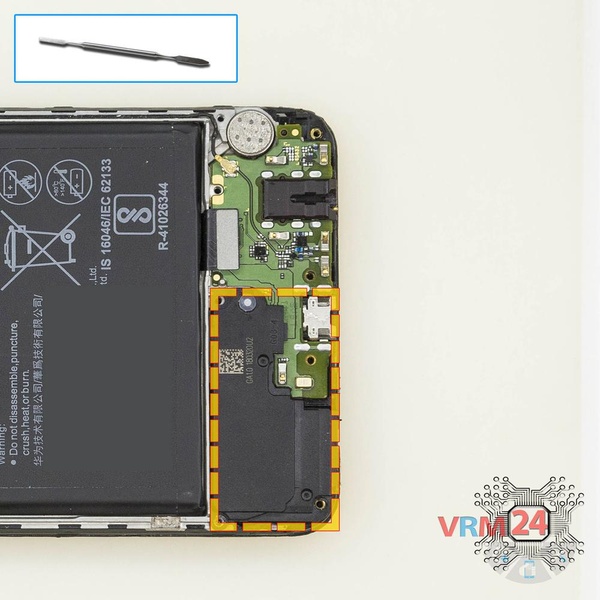

Шаг 9.

Отсоединяем нижний блок с динамиком.

Как разобрать Huawei Y9 (2018), Шаг 10/1

Как разобрать Huawei Y9 (2018), Шаг 10/2

Как разобрать Huawei Y9 (2018), Шаг 10/3

Как разобрать Huawei Y9 (2018), Шаг 10/1

Как разобрать Huawei Y9 (2018), Шаг 10/2

Как разобрать Huawei Y9 (2018), Шаг 10/3

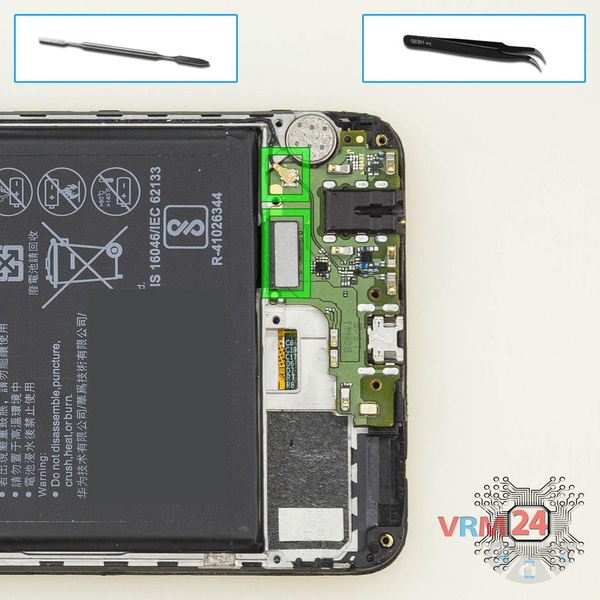

Шаг 10.

Отсоединяем коннекторы на дополнительной печатной плате.

Как разобрать Huawei Y9 (2018), Шаг 11/1

Как разобрать Huawei Y9 (2018), Шаг 11/2

Как разобрать Huawei Y9 (2018), Шаг 11/1

Как разобрать Huawei Y9 (2018), Шаг 11/2

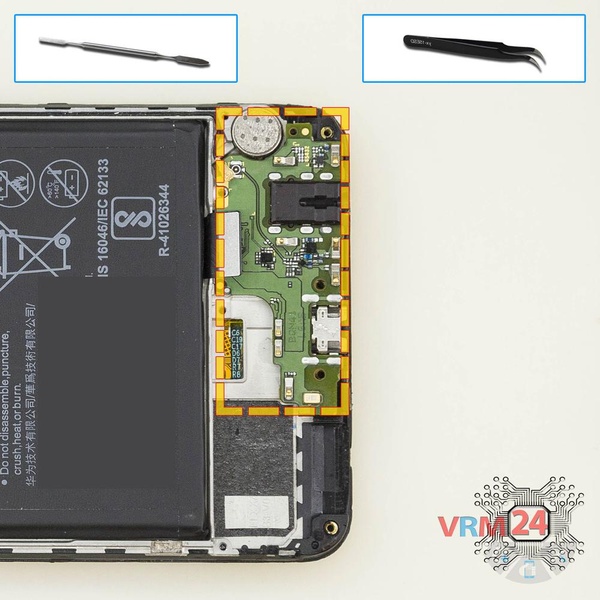

Шаг 11.

Снимаем печатную плату.

Как разобрать Huawei Y9 (2018), Шаг 12/1

Как разобрать Huawei Y9 (2018), Шаг 12/2

Как разобрать Huawei Y9 (2018), Шаг 12/1

Как разобрать Huawei Y9 (2018), Шаг 12/2

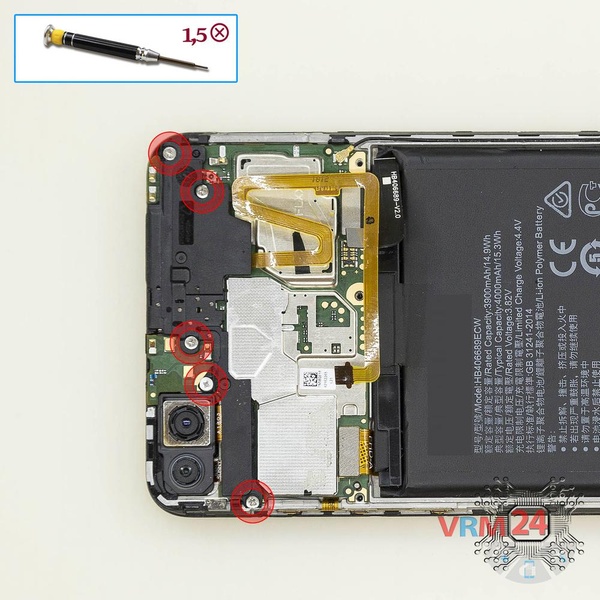

Шаг 12.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов.

Как разобрать Huawei Y9 (2018), Шаг 13/1

Как разобрать Huawei Y9 (2018), Шаг 13/2

Как разобрать Huawei Y9 (2018), Шаг 13/1

Как разобрать Huawei Y9 (2018), Шаг 13/2

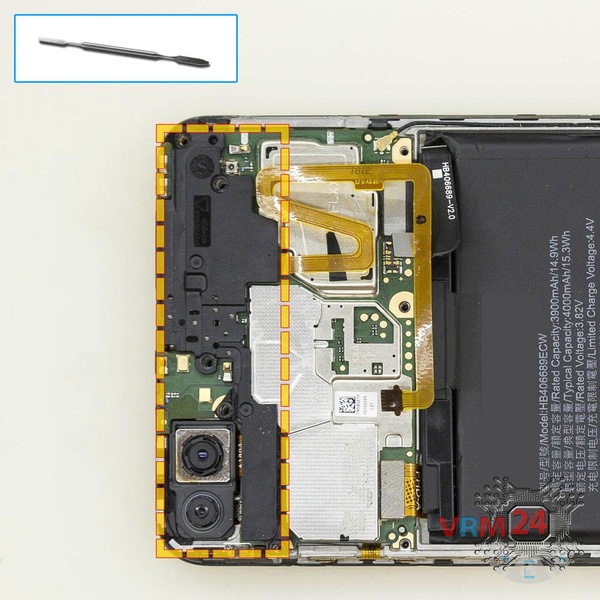

Шаг 13.

Снимаем крышку скрывающую камеры.

Как разобрать Huawei Y9 (2018), Шаг 14/1

Как разобрать Huawei Y9 (2018), Шаг 14/2

Как разобрать Huawei Y9 (2018), Шаг 14/3

Как разобрать Huawei Y9 (2018), Шаг 14/1

Как разобрать Huawei Y9 (2018), Шаг 14/2

Как разобрать Huawei Y9 (2018), Шаг 14/3

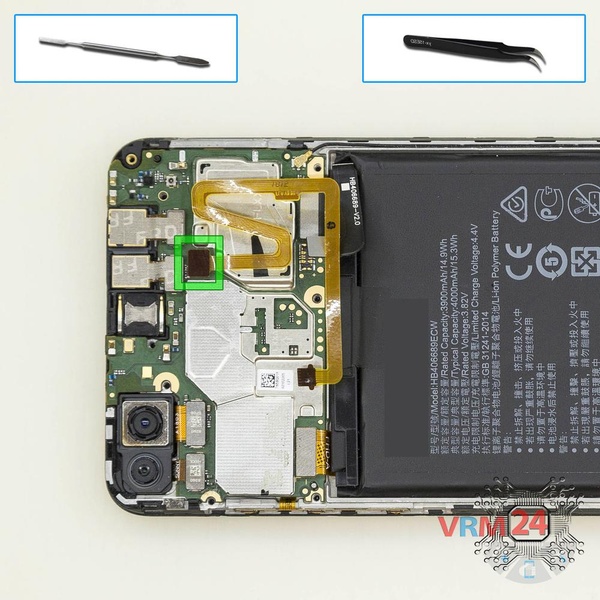

Шаг 14.

Отсоединяем коннектор и снимаем шлейф датчика отпечатка пальцев.

Как разобрать Huawei Y9 (2018), Шаг 15/1

Как разобрать Huawei Y9 (2018), Шаг 15/2

Как разобрать Huawei Y9 (2018), Шаг 15/3

Как разобрать Huawei Y9 (2018), Шаг 15/1

Как разобрать Huawei Y9 (2018), Шаг 15/2

Как разобрать Huawei Y9 (2018), Шаг 15/3

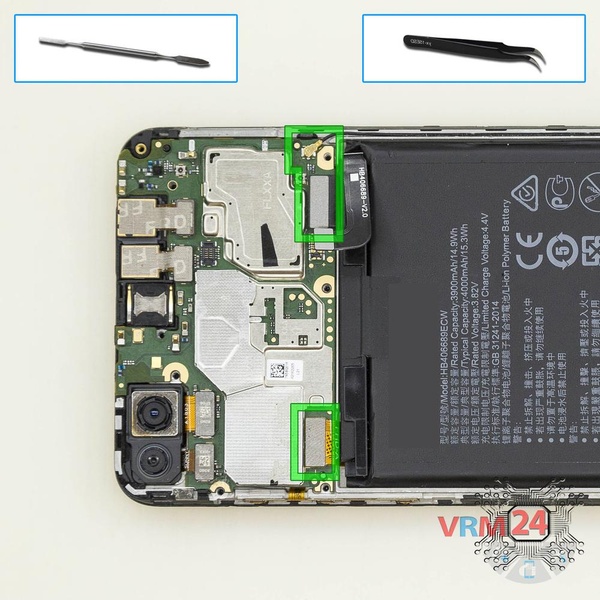

Шаг 15.

Отсоединяем коннекторы на печатной плате.

Как разобрать Huawei Y9 (2018), Шаг 16/1

Как разобрать Huawei Y9 (2018), Шаг 16/2

Как разобрать Huawei Y9 (2018), Шаг 16/1

Как разобрать Huawei Y9 (2018), Шаг 16/2

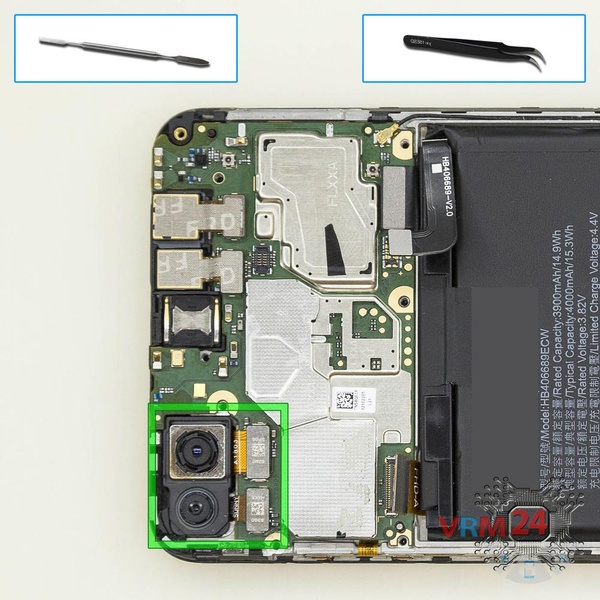

Шаг 16.

Отсоединяем коннекторы на печатной плате и снимаем сборку из двух тыловых камер.

Как разобрать Huawei Y9 (2018), Шаг 17/1

Как разобрать Huawei Y9 (2018), Шаг 17/2

Как разобрать Huawei Y9 (2018), Шаг 17/1

Как разобрать Huawei Y9 (2018), Шаг 17/2

Шаг 17.

Отсоединяем коннекторы на печатной плате и снимаем две фронтальные камеры.

Как разобрать Huawei Y9 (2018), Шаг 18/1

Как разобрать Huawei Y9 (2018), Шаг 18/2

Как разобрать Huawei Y9 (2018), Шаг 18/1

Как разобрать Huawei Y9 (2018), Шаг 18/2

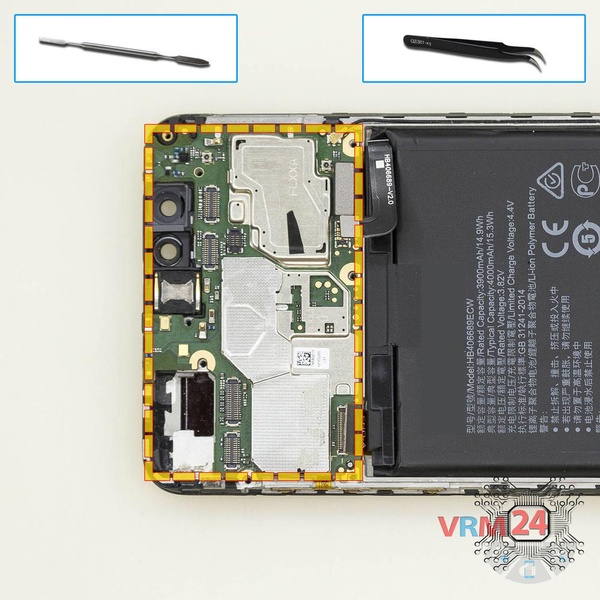

Шаг 18.

Снимаем печатную плату.

Как разобрать Huawei Y9 (2018), Шаг 19/1

Как разобрать Huawei Y9 (2018), Шаг 19/2

Как разобрать Huawei Y9 (2018), Шаг 19/3

Как разобрать Huawei Y9 (2018), Шаг 19/1

Как разобрать Huawei Y9 (2018), Шаг 19/2

Как разобрать Huawei Y9 (2018), Шаг 19/3

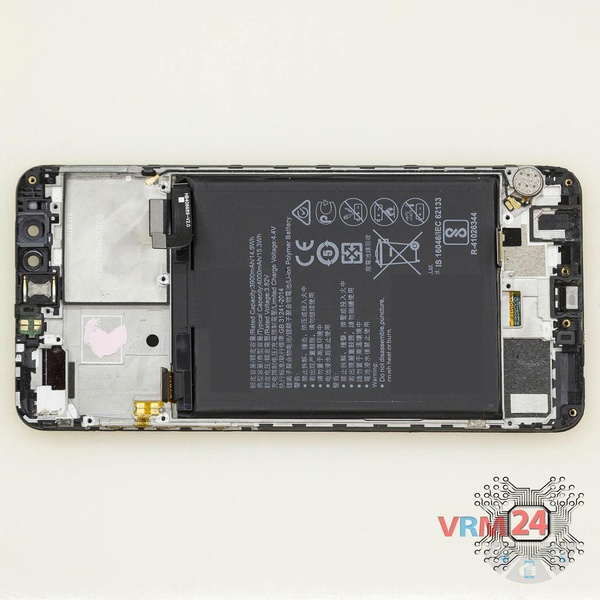

Шаг 19.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Huawei Y9 (2018) от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Huawei #Huawei Y9 (2018)

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 9 минут.
Наше руководство подходит для всех моделей Huawei Y9 (2018) — Хуавей Уай9 (2018), выпущенных для рынков разных стран.
