Разборка/Ремонт мобильного девайса Infinix Note 40 Pro (Инфиникс Нот 40 Про) с описанием каждого шага и необходимого набора инструментов.

⚠️ Перед разборкой не забудьте выключить телефон.

Сначала, как обычно, нам нужно извлечь лоток для SIM-карт.

Для этого мы используем инструмент для извлечения SIM-карт. Вставьте его в небольшое отверстие и нажмите, чтобы извлечь лоток. Если лоток не выходит, мы можем использовать пинцет, чтобы помочь его извлечь.

После этого нам нужно прогреть поверхность задней крышки до температуры приблизительно 70°C или 160°F. Для этого мы используем нагревательный коврик, но вы можете использовать и фен.

И по истечении приблизительно 10 минут мы можем переходить к отклеиванию задней крышки. Для этого мы используем тонкую пластиковую плёнку.

Аккуратно вставляем её в зазор между задней крышкой и средней крышкой и аккуратно проводим по краю, срезая клеевой слой.

Как всегда, нужно быть аккуратным, не проталкивать плёнку или инструмент слишком глубоко под заднюю крышку, чтобы случайно ничего не задеть, не повредить. А повредить мы можем шлейфы, кабеля, камеры, линзы камер. И так далее.

Итак, мы аккуратно проходим по краю, срезаем клеевой слой в местах, в которых могут располагаться шлейфы, нужно быть максимально аккуратным.

В месте расположения камер у нас крышка выступает, она крепче. В этом месте мы можем подтолкнуть инструментом крышку вверх.

И не нужно прижимать инструмент к средней крышке или к печатной плате, чтобы ничего случайно не повредить.

Также нужно защитить линзы камеры. Для этого мы используем специальную защитную плёнку.

Обратите внимание, что плёнку мы наклеиваем на ободки вокруг линз, а не на сами линзы.

Теперь можно приступить к выкручиванию винтов. Мы используем крестовую отвёртку 1,5 мм, или Phillips #000.

Аккуратно выкручивайте винты и кладите его на специально отведённую рабочую поверхность.

Похоже, что все винты одинаковые, но лучше располагать их в определённом порядке, на всякий случай для обратной сборки.

На этом этапе мы можем снять фиксатор, удерживающий разъёмы.

Мы отсоединяем разъём тыльной камеры, а затем отсоединяем разъём шлейфа вспышки.

Теперь нам нужно снять верхнюю крышку. Также нужно проверить беспроводную зарядку. Аккуратно отворачиваем защитный слой и переходим к отсоединению крышки.

Осторожно подденьте её в правильном месте. Не прилагайте чрезмерных усилий. Вместо этого аккуратно покачивайте её взад-вперёд, пока крышка не освободится.

Как видите, на крышке расположены контактные площадки и дорожки.

Затем с помощью неметаллического инструмента отсоединяем оба разъема аккумулятора.

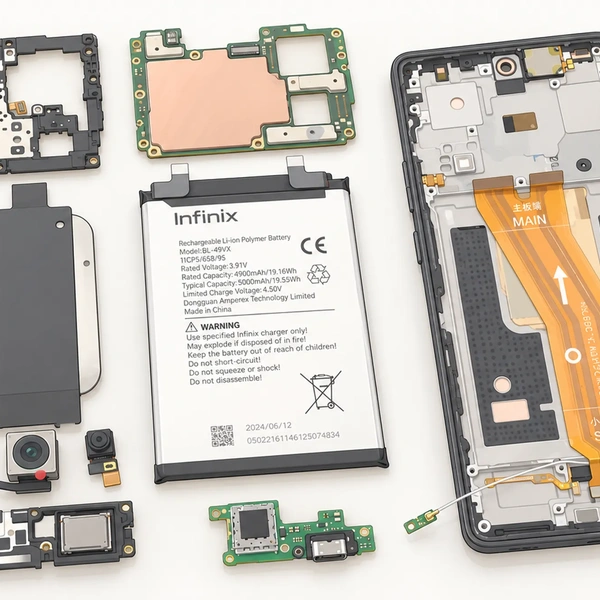

ℹ️ В Infinix Note 40 Pro используется аккумулятор BL-49VX ёмкостью 5000 мАч.

И переходим к нижней части. В нижней части у нас, как обычно, винты. Выкручиваем винты, располагаем их отдельно от предыдущих.

Если винты у нас застревают, мы дополнительно можем использовать пинцет, чтобы их вынуть.

После этого мы отсоединяем крышку с динамиком, аккуратно приподнимаем, раскачиваем.

 Обратите внимание, что у нас коаксиальный кабель идёт на антенную плату, которая расположена в крышке с динамиком.

Аккуратно переворачиваем, смотрим, что нам нужно отсоединить коаксиальный кабель или плату.

После этого мы отсоединяем разъём межплатного шлейфа, отсоединяем разъём датчика отпечатка пальцев, отсоединяем разъём шлейфа на дисплей.

И нам нужно также отсоединить площадку со шлейфом. Аккуратно подцепляем за металлическое основание и приподнимаем.

Не нужно действовать силой, не нужно нажимать на шлейф, чтобы не повредить дорожки.

Затем мы снимаем суб-плату. Аккуратно поддеваем её и вынимаем.

Суб-плата содержит порт зарядки, разъём для карты и микрофон на обратной стороне.

Затем отсоединяем разъем коаксиального кабеля и убираем небольшую антенную плату.

После этого мы можем отсоединить разъёмы.

Отсоединяем разъёмы коаксиальных кабелей, освобождаем сами кабели из фиксирующих их клипс на материнской плате.

Отгибаем их в сторону, отсоединяем разъём шлейфа на дисплей, отсоединяем разъём межплатного шлейфа, проверяем, что у нас ничего не осталось.

После этого мы переходим к тыльным камерам.

Аккуратно подцепляем за край. Тыльные камеры у этой модели приклеены к щитам на материнской плате и к рамке дисплея. Отсоединяем камеру, убираем ее в сторону.

Большая тыльная камера хорошо приклеена к рамке дисплея, тоже отклеиваем её, убираем в сторону.

У нас остаётся также небольшая камера, которую также нужно аккуратно отклеить.

Как видим, фронтальная камера приклеена к рамке дисплея, а её разъём прикреплён к обратной стороне материнской платы. Лучше отсоединить его позже.

Теперь аккуратно поддеваем материнскую плату с края в правильном месте и пробуем извлечь её.

Учтите, что материнская плата также может удерживаться термопастой с обратной стороны.

Находим правильное место, где можно аккуратно её поддеть, затем осторожно приподнимаем и раскачиваем плату взад-вперёд.

Фронтальная камера приклеена к рамке дисплея также мешает освобождению материнской платы.

Осторожно приподнимаем плату слегка, и теперь мы можем аккуратно извлечь материнскую плату.

Затем переворачиваем материнскую плату.

Отсоединяем разъём, и теперь нам нужно аккуратно отвернуть медную теплорассеивающую пленку.

По возможности эту пленку лучше сохранить.

В заключении мы переходим к отсоединению батареи.

У батареи у есть синий язычок и прозрачное покрытие по краям, которое нужно отвернуть и за синий язычок потянуть вверх.

Батарея очень крепко приклеена, очень тяжело отсоединяется.

Использовать металлический инструмент крайне не рекомендуется, чтобы случайно не повредить межплатные шлейфы или оболочку батареи.
