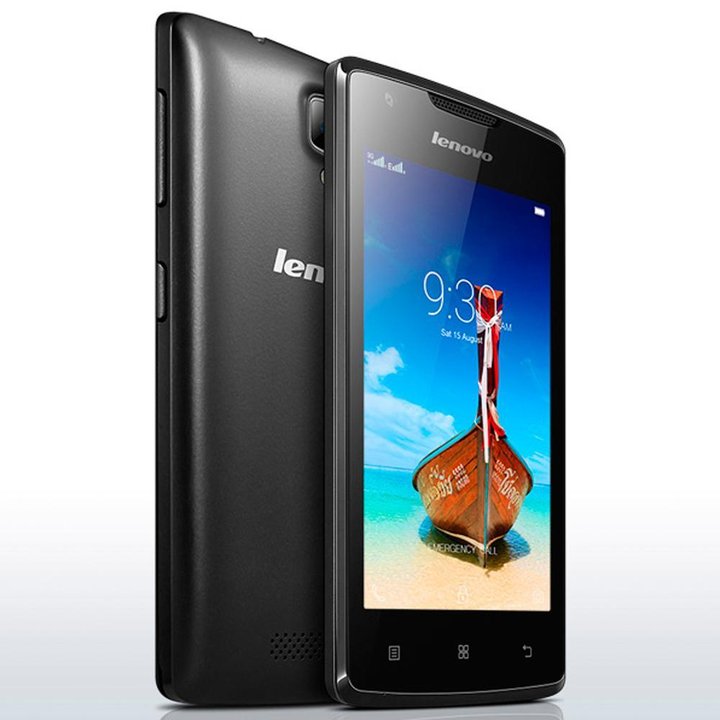

Lenovo A1000
Lenovo A1000
Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Lenovo A1000 (Леново А1000) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Lenovo A1000, Шаг 1/1

Шаг 1.

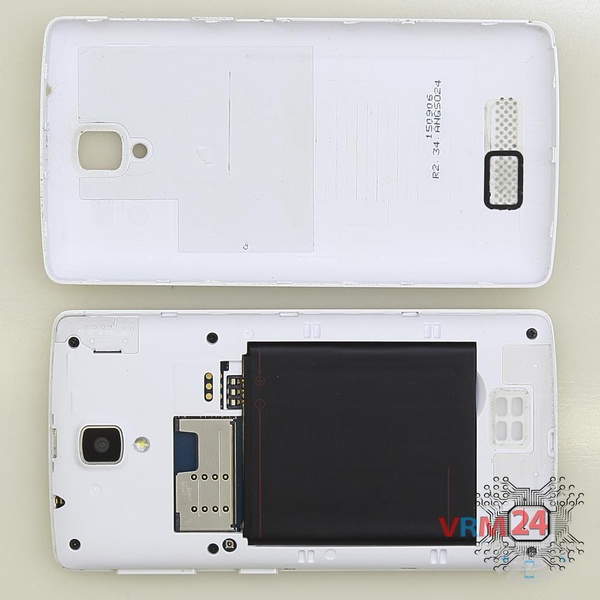

Открываем заднюю крышку.

Как разобрать Lenovo A1000, Шаг 2/1 Как разобрать Lenovo A1000, Шаг 2/2

Шаг 2.

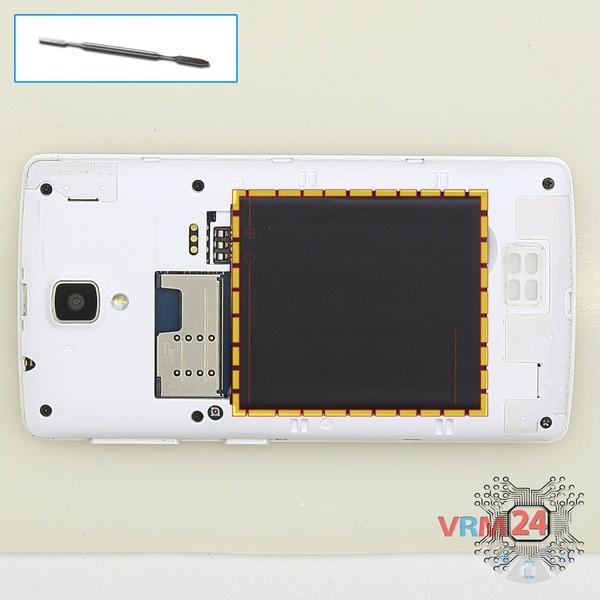

Отсоединяем аккумуляторную батарею.

Как разобрать Lenovo A1000, Шаг 3/1 Как разобрать Lenovo A1000, Шаг 3/2

Шаг 3.

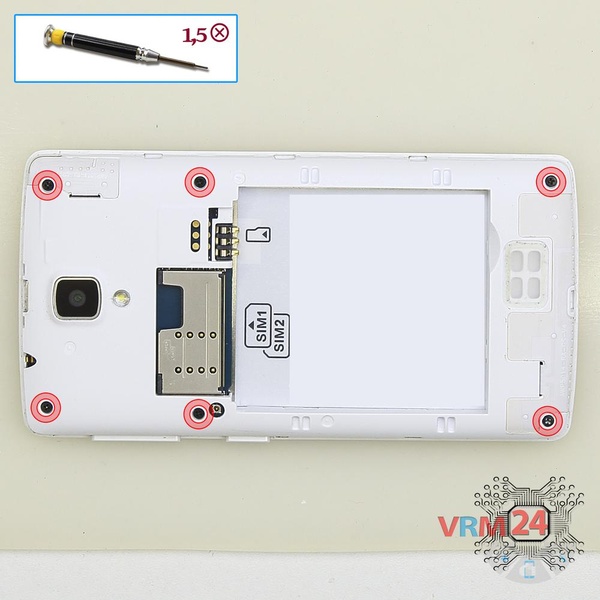

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов по периметру телефона.

Как разобрать Lenovo A1000, Шаг 4/1 Как разобрать Lenovo A1000, Шаг 4/2

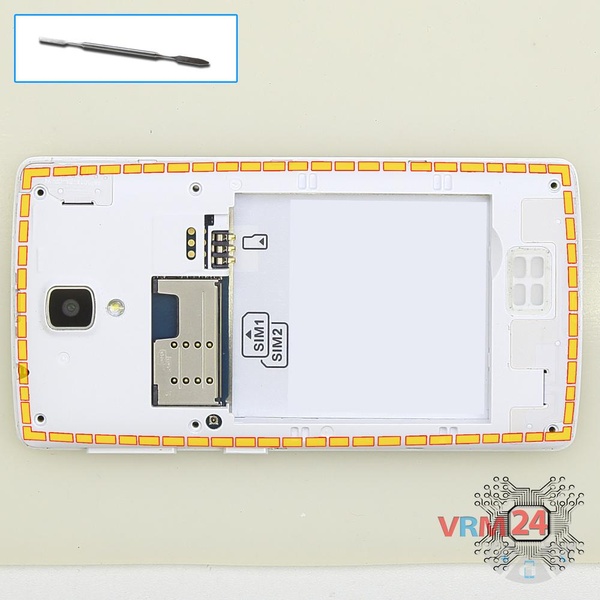

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Lenovo A1000, Шаг 5/1 Как разобрать Lenovo A1000, Шаг 5/2

Шаг 5.

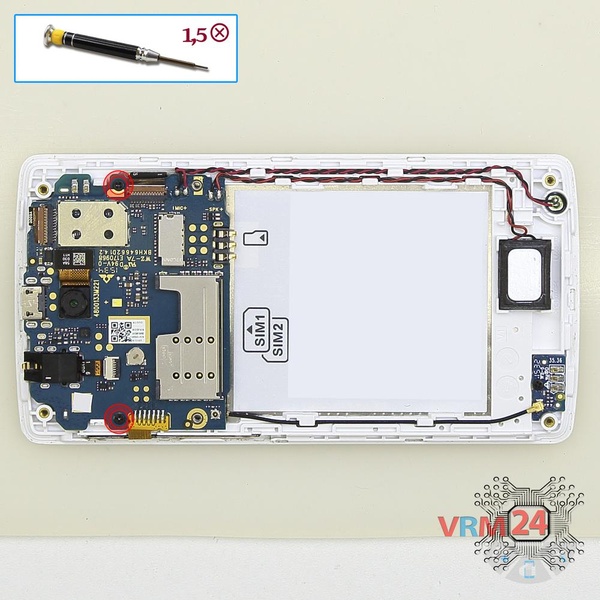

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на основной плате.

Как разобрать Lenovo A1000, Шаг 6/1 Как разобрать Lenovo A1000, Шаг 6/2

Шаг 6.

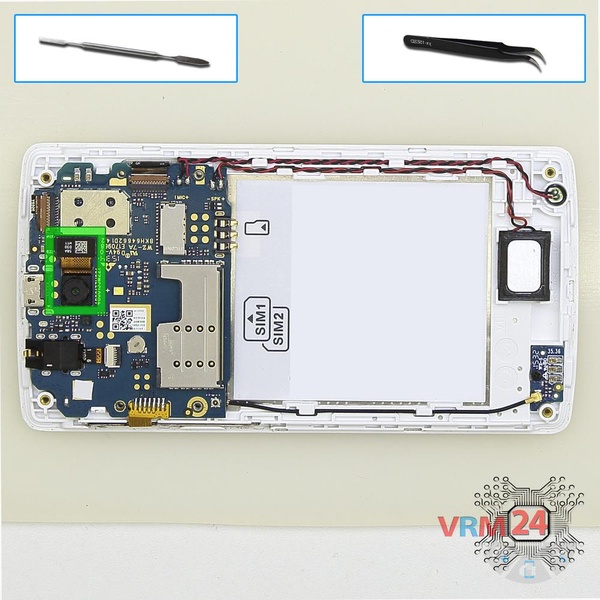

Отсоединяем основную камеру.

Как разобрать Lenovo A1000, Шаг 7/1 Как разобрать Lenovo A1000, Шаг 7/2 Как разобрать Lenovo A1000, Шаг 7/3 Как разобрать Lenovo A1000, Шаг 7/4 Как разобрать Lenovo A1000, Шаг 7/5 Как разобрать Lenovo A1000, Шаг 7/6 Как разобрать Lenovo A1000, Шаг 7/7 Как разобрать Lenovo A1000, Шаг 7/8

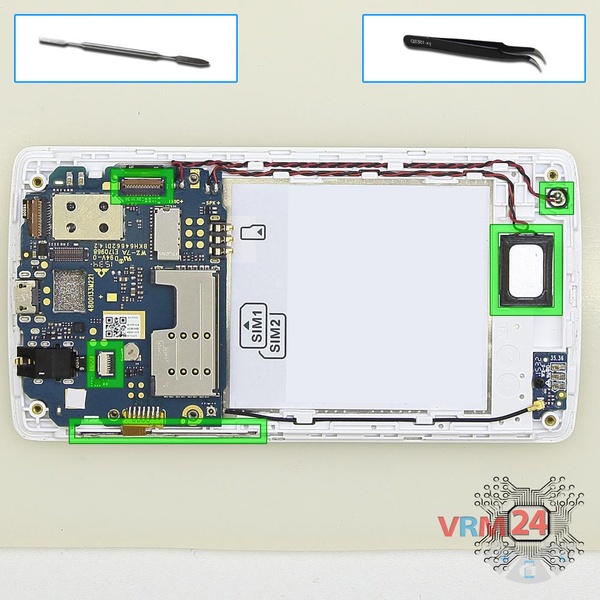

Шаг 7.

Отсоединяем коннекторы на печатной плате и из фиксирующих отверстий в рамке модуля вынимаем шлейф кнопок включения и громкости, вибромотор и динамик.

Как разобрать Lenovo A1000, Шаг 8/1 Как разобрать Lenovo A1000, Шаг 8/2

Шаг 8.

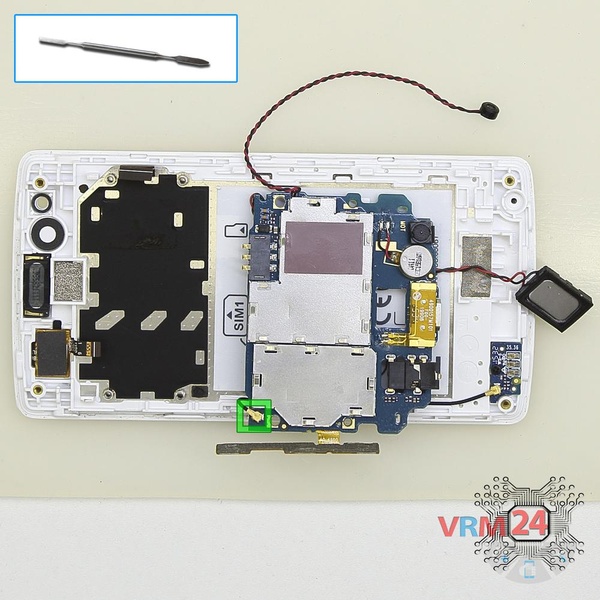

Переворачиваем плату, отсоединяем коннектор коаксиального кабеля и вынимаем печатную плату.

Как разобрать Lenovo A1000, Шаг 9/1 Как разобрать Lenovo A1000, Шаг 9/2 Как разобрать Lenovo A1000, Шаг 9/3 Как разобрать Lenovo A1000, Шаг 9/4

Шаг 9.

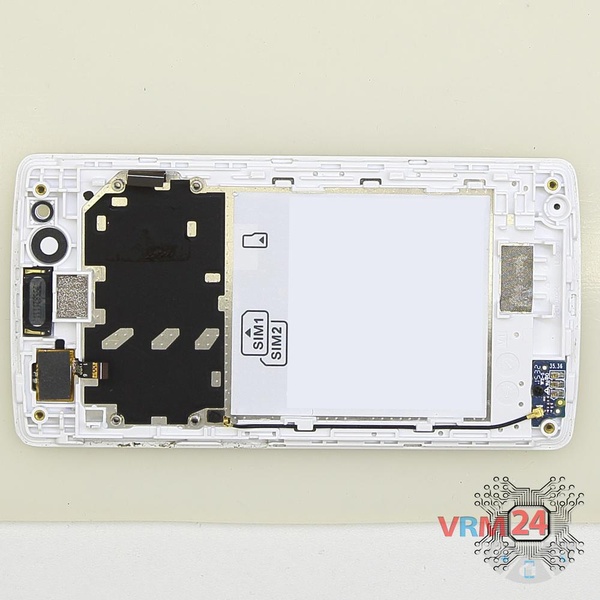

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Lenovo A1000 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Lenovo #Lenovo A1000
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Lenovo A1000 — Леново А1000, выпущенных для рынков разных стран.
