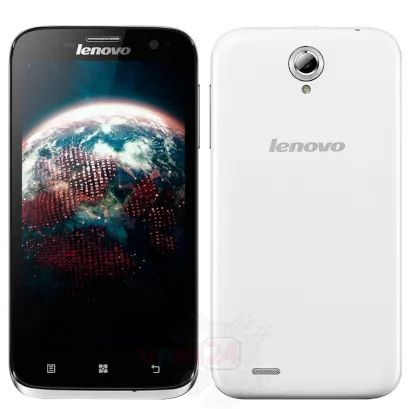

Lenovo A859
Lenovo A859
Сложность разборки:
Легко
Время разборки:
4 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Lenovo A859 (Леново А859) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Lenovo A859, Шаг 1/1 Как разобрать Lenovo A859, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Lenovo A859, Шаг 2/1 Как разобрать Lenovo A859, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Lenovo A859, Шаг 3/1 Как разобрать Lenovo A859, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 7 болтов по периметру телефона.

Как разобрать Lenovo A859, Шаг 4/1 Как разобрать Lenovo A859, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку и клавиши кнопок громкости и включения.

Как разобрать Lenovo A859, Шаг 5/1

Шаг 5.

Средняя рамка с динамиком.

Как разобрать Lenovo A859, Шаг 6/1 Как разобрать Lenovo A859, Шаг 6/2

Шаг 6.

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Как разобрать Lenovo A859, Шаг 7/1 Как разобрать Lenovo A859, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на основной плате.

Как разобрать Lenovo A859, Шаг 8/1 Как разобрать Lenovo A859, Шаг 8/2

Шаг 8.

Отсоединяем коннекторы на печатной плате.

Как разобрать Lenovo A859, Шаг 9/1 Как разобрать Lenovo A859, Шаг 9/2 Как разобрать Lenovo A859, Шаг 9/3

Шаг 9.

Переворачиваем плату, отсоединяем коннекторы с внутренней стороны и снимаем плату.

Как разобрать Lenovo A859, Шаг 10/1 Как разобрать Lenovo A859, Шаг 10/2 Как разобрать Lenovo A859, Шаг 10/3

Шаг 10.

Отсоединяем коннекторы и снимаем нижнюю плату.

Как разобрать Lenovo A859, Шаг 11/1 Как разобрать Lenovo A859, Шаг 11/2

Шаг 11.

Из фиксирующего отверстия в рамке модуля вынимаем коаксиальный кабель.

Как разобрать Lenovo A859, Шаг 12/1 Как разобрать Lenovo A859, Шаг 12/2 Как разобрать Lenovo A859, Шаг 12/3

Шаг 12.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Lenovo A859 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Lenovo #Lenovo A859
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут.
Наше руководство подходит для всех моделей Lenovo A859 — Леново А859, выпущенных для рынков разных стран.
