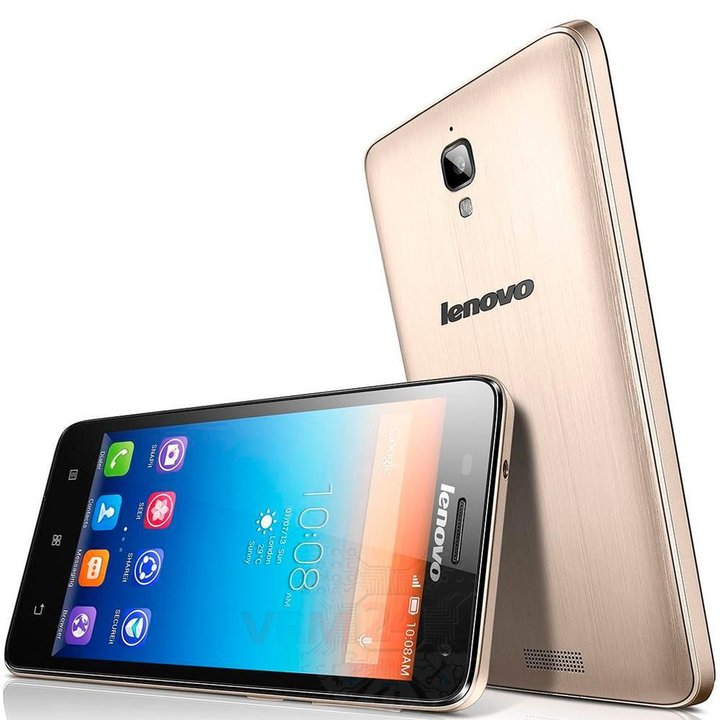

Lenovo S660
Lenovo S660
Сложность разборки:
Легко
Время разборки:
8 мин

Рекомендованные инструменты

Отвертка Шестигранная Т5 Отвертка шестигранная т5
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Lenovo S660 (Леново Эс660) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Lenovo S660, Шаг 1/1 Как разобрать Lenovo S660, Шаг 1/2

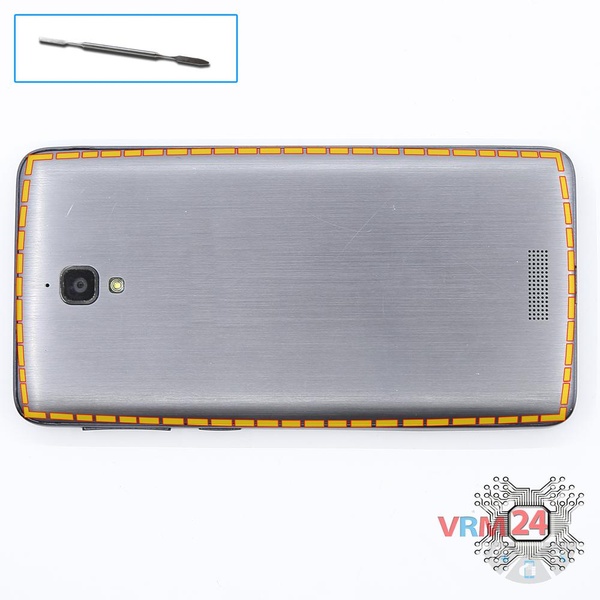

Шаг 1.

Открываем заднюю крышку.

Как разобрать Lenovo S660, Шаг 2/1 Как разобрать Lenovo S660, Шаг 2/2

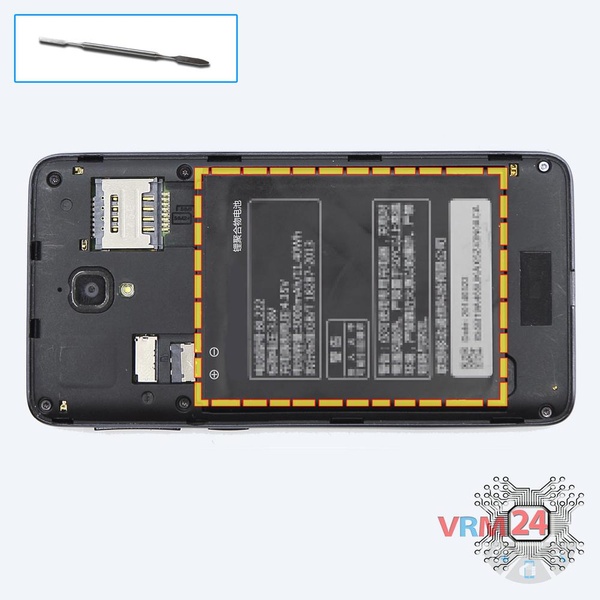

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Lenovo S660, Шаг 3/1 Как разобрать Lenovo S660, Шаг 3/2

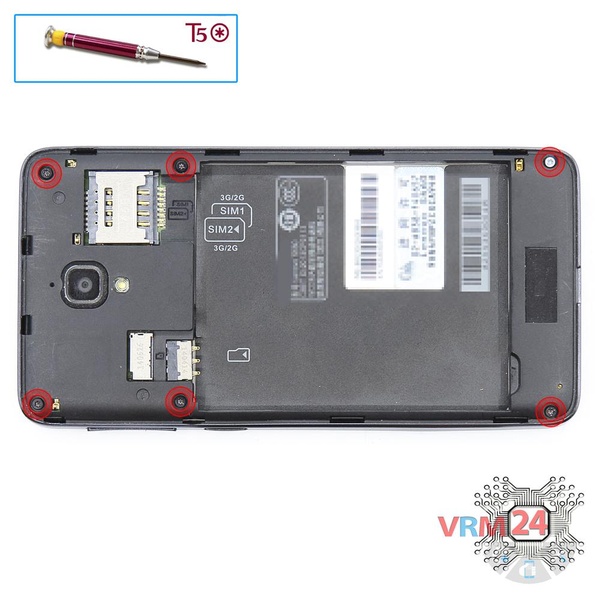

Шаг 3.

При помощи отвертки (шестигранная Т5) откручиваем 6 болтов по периметру телефона.

Как разобрать Lenovo S660, Шаг 4/1 Как разобрать Lenovo S660, Шаг 4/2

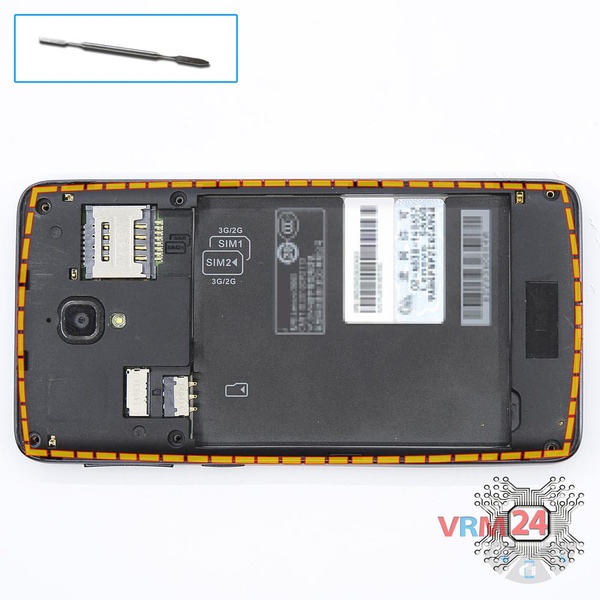

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Lenovo S660, Шаг 5/1

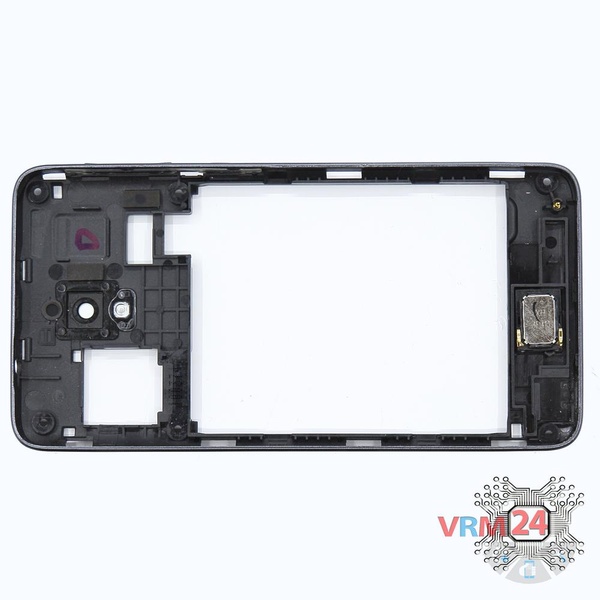

Шаг 5.

Средняя рамка с динамиком.

Как разобрать Lenovo S660, Шаг 6/1 Как разобрать Lenovo S660, Шаг 6/2

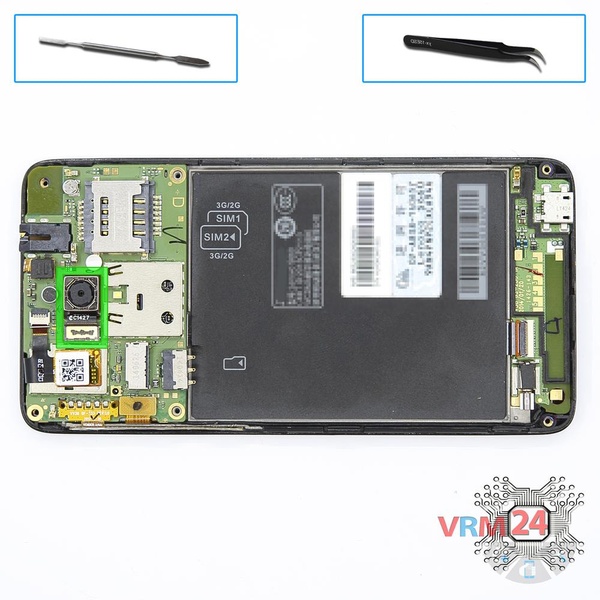

Шаг 6.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

Как разобрать Lenovo S660, Шаг 7/1 Как разобрать Lenovo S660, Шаг 7/2

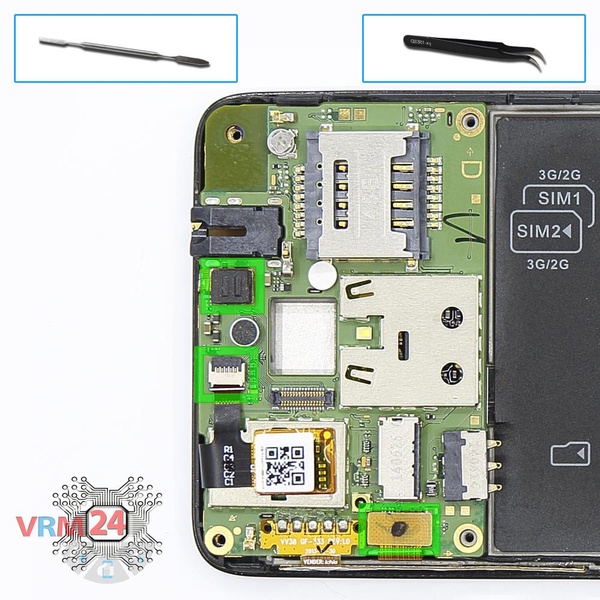

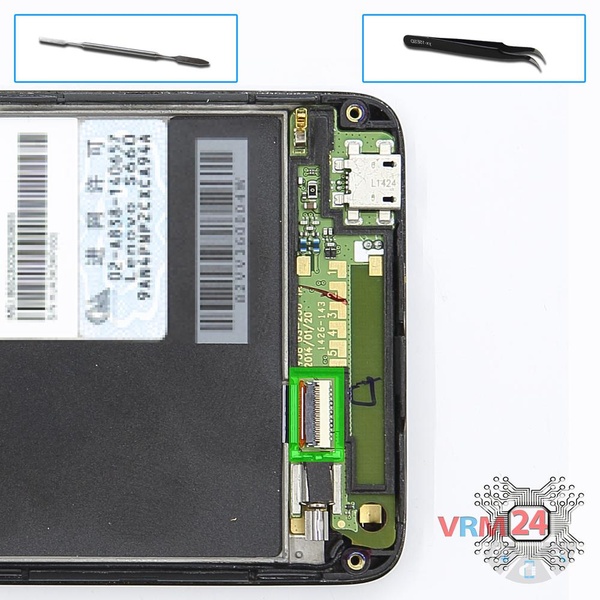

Шаг 7.

Отсоединяем коннекторы на печатной плате.

Как разобрать Lenovo S660, Шаг 8/1 Как разобрать Lenovo S660, Шаг 8/2 Как разобрать Lenovo S660, Шаг 8/3

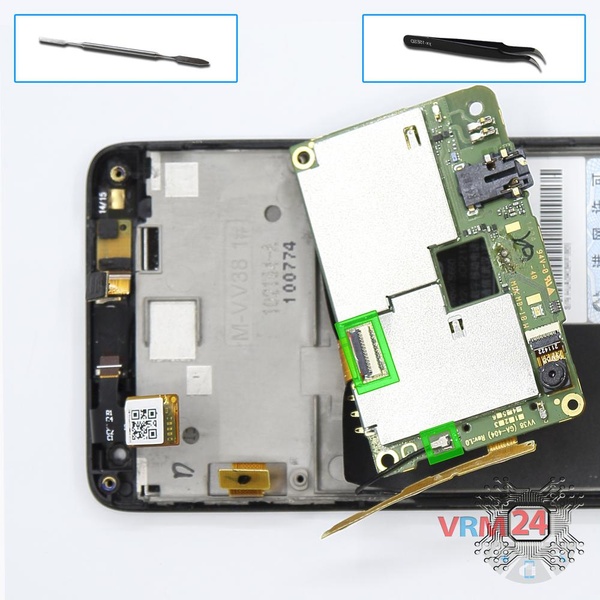

Шаг 8.

Переворачиваем основную плату, отсоединяем коннекторы с внутренней стороны и снимаем ее.

Как разобрать Lenovo S660, Шаг 9/1 Как разобрать Lenovo S660, Шаг 9/2 Как разобрать Lenovo S660, Шаг 9/3

Шаг 9.

Отсоединяем коннектор на нижней печатной плате и снимаем ее.

Как разобрать Lenovo S660, Шаг 10/1 Как разобрать Lenovo S660, Шаг 10/2 Как разобрать Lenovo S660, Шаг 10/3

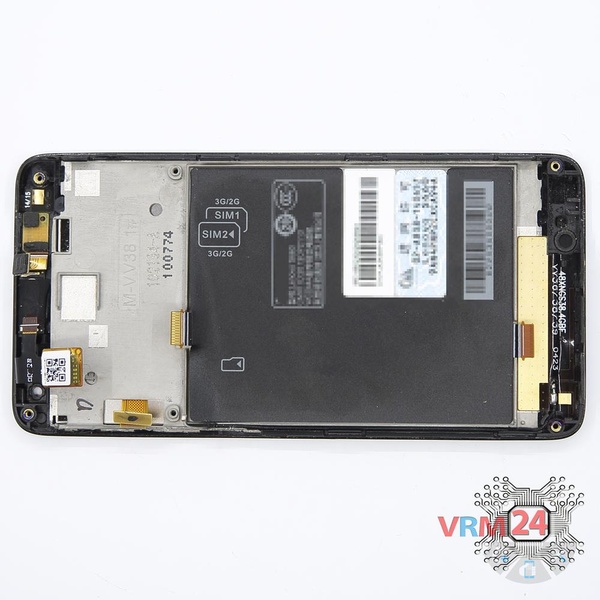

Шаг 10.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Lenovo S660 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Lenovo #Lenovo S660
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 8 минут.
Наше руководство подходит для всех моделей Lenovo S660 — Леново Эс660, выпущенных для рынков разных стран.
