Lenovo Vibe S1
Lenovo Vibe S1
Сложность разборки:
Средняя
Время разборки:
15 мин

Рекомендованные инструменты

Фен Фен
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Lenovo Vibe S1 (Леново Вайб Эс1) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Lenovo Vibe S1, Шаг 1/1 Как разобрать Lenovo Vibe S1, Шаг 1/2

Шаг 1.

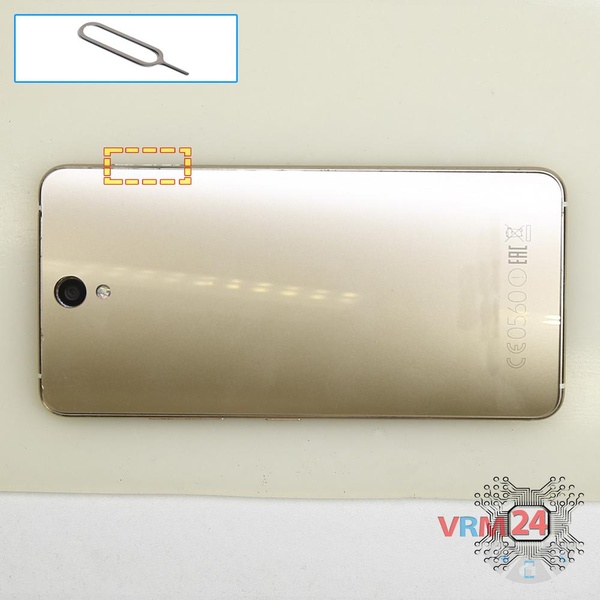

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Lenovo Vibe S1, Шаг 2/1 Как разобрать Lenovo Vibe S1, Шаг 2/2

Шаг 2.

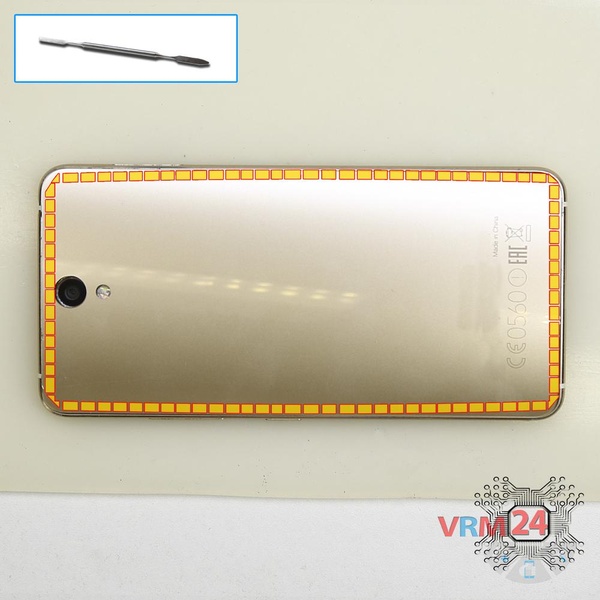

Открываем заднюю крышку.

⚠️ Обратите внимание!

Крышка приклеена по периметру, для аккуратного разделения рекомендуем использовать Фен.

Как разобрать Lenovo Vibe S1, Шаг 3/1 Как разобрать Lenovo Vibe S1, Шаг 3/2

Шаг 3.

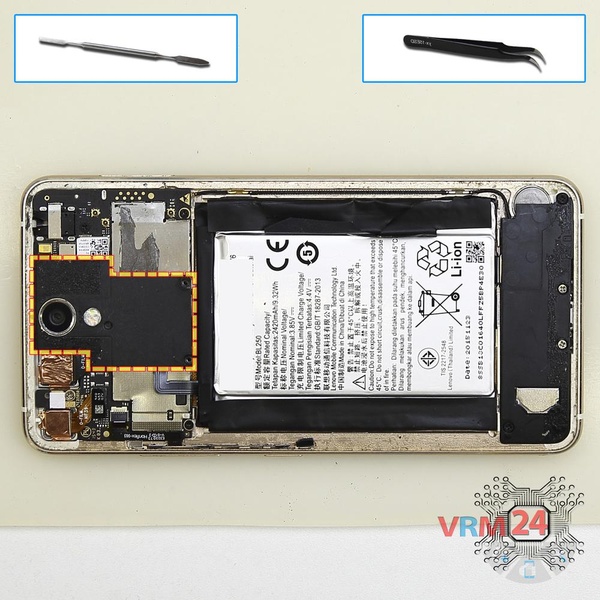

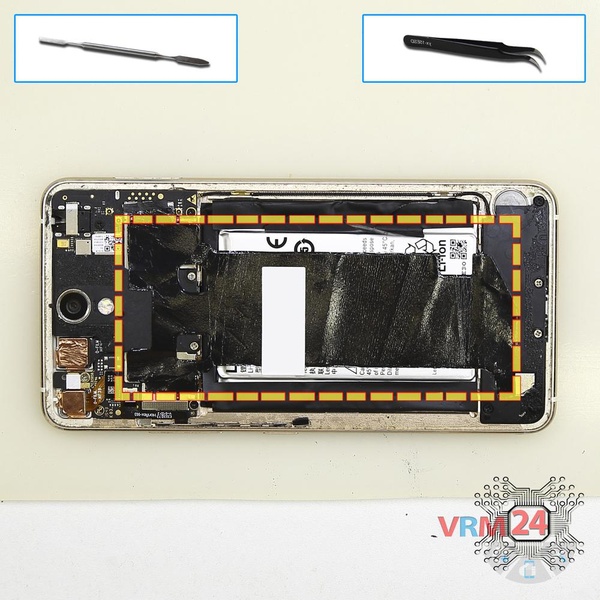

Снимаем защитное покрытие.

Как разобрать Lenovo Vibe S1, Шаг 4/1 Как разобрать Lenovo Vibe S1, Шаг 4/2

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта на защитной панели.

Как разобрать Lenovo Vibe S1, Шаг 5/1 Как разобрать Lenovo Vibe S1, Шаг 5/2

Шаг 5.

Отсоединяем защитную панель.

Как разобрать Lenovo Vibe S1, Шаг 6/1 Как разобрать Lenovo Vibe S1, Шаг 6/2 Как разобрать Lenovo Vibe S1, Шаг 6/3 Как разобрать Lenovo Vibe S1, Шаг 6/4

Шаг 6.

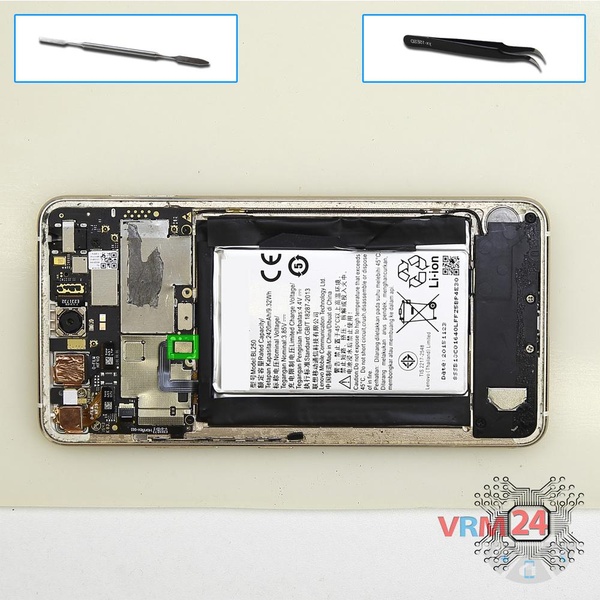

Отсоединяем коннектор и снимаем аккумуляторную батарею.

Как разобрать Lenovo Vibe S1, Шаг 7/1 Как разобрать Lenovo Vibe S1, Шаг 7/2

Шаг 7.

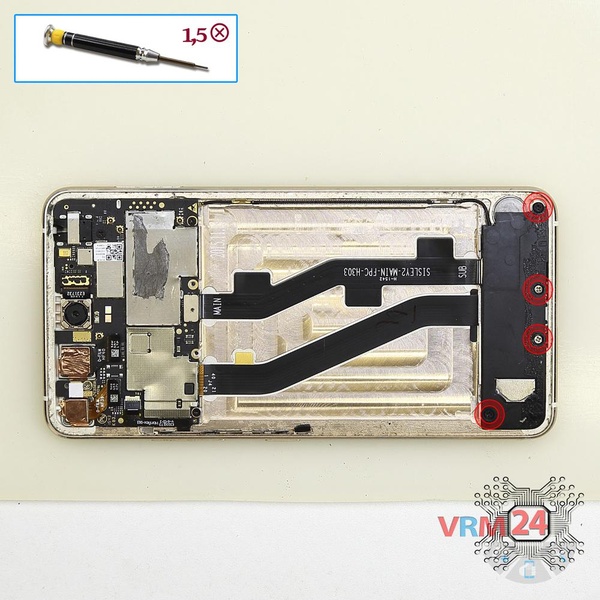

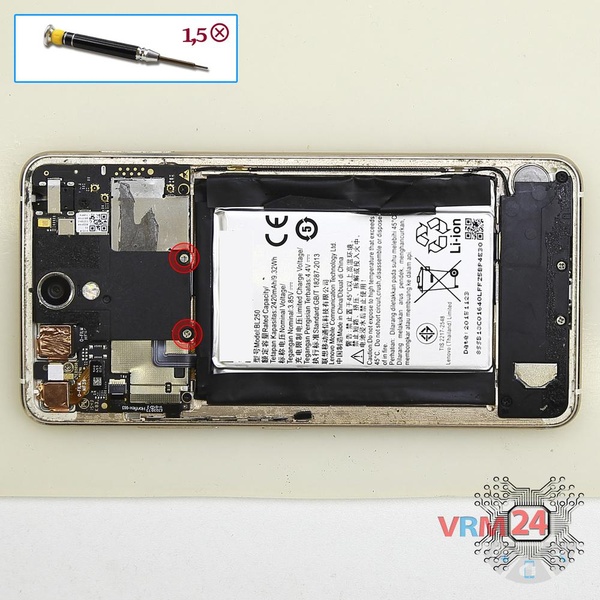

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на нижнем блоке.

Как разобрать Lenovo Vibe S1, Шаг 8/1 Как разобрать Lenovo Vibe S1, Шаг 8/2

Шаг 8.

Снимаем нижний блок.
Как разобрать Lenovo Vibe S1, Шаг 9/1 Как разобрать Lenovo Vibe S1, Шаг 9/2 Как разобрать Lenovo Vibe S1, Шаг 9/3 Как разобрать Lenovo Vibe S1, Шаг 9/4

Шаг 9.

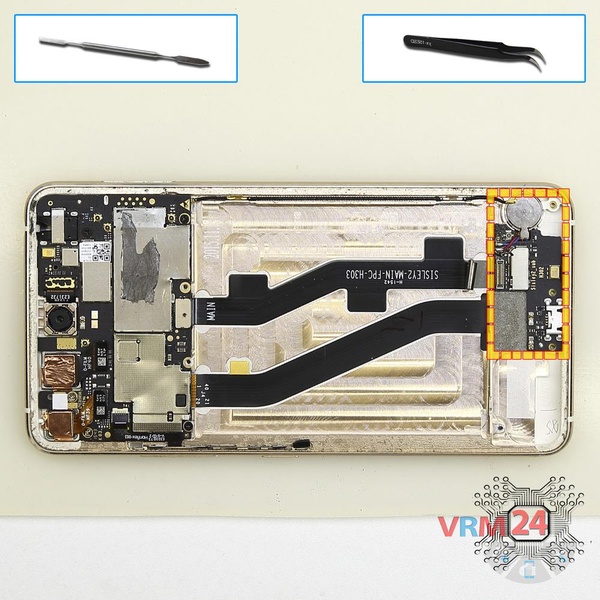

Отсоединяем коннекторы на нижней плате.
Как разобрать Lenovo Vibe S1, Шаг 10/1 Как разобрать Lenovo Vibe S1, Шаг 10/2

Шаг 10.

Снимаем нижнюю плату.

Как разобрать Lenovo Vibe S1, Шаг 11/1 Как разобрать Lenovo Vibe S1, Шаг 11/2 Как разобрать Lenovo Vibe S1, Шаг 11/3

Шаг 11.

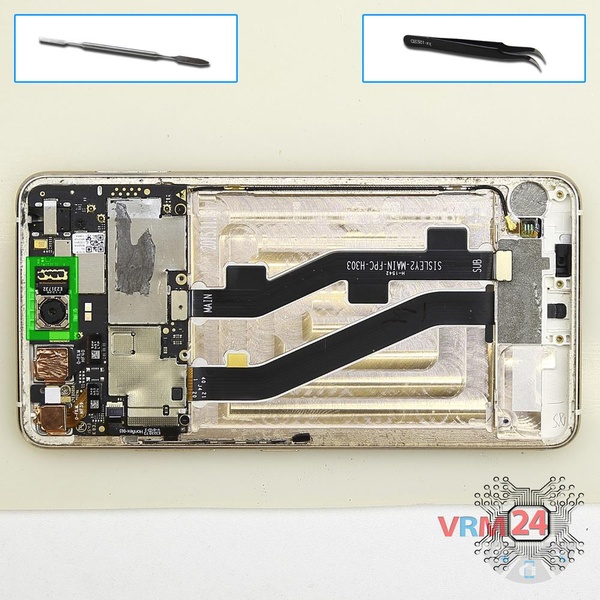

Отсоединяем основную камеру.
Как разобрать Lenovo Vibe S1, Шаг 12/1 Как разобрать Lenovo Vibe S1, Шаг 12/2

Шаг 12.

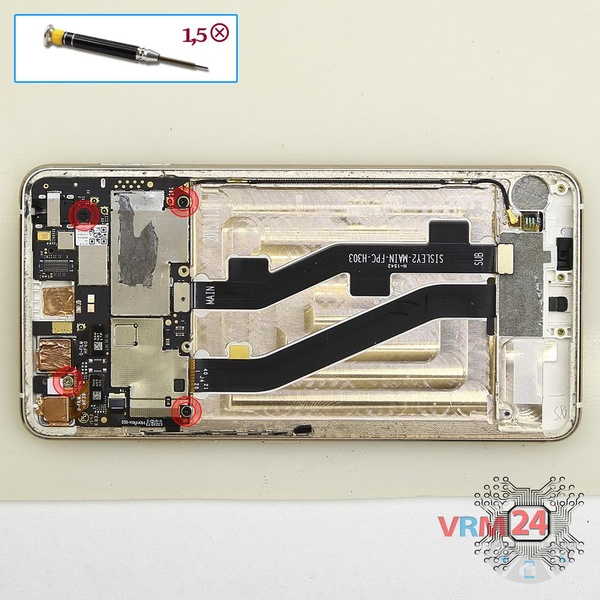

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на основной плате.
Как разобрать Lenovo Vibe S1, Шаг 13/1 Как разобрать Lenovo Vibe S1, Шаг 13/2 Как разобрать Lenovo Vibe S1, Шаг 13/3 Как разобрать Lenovo Vibe S1, Шаг 13/4

Шаг 13.

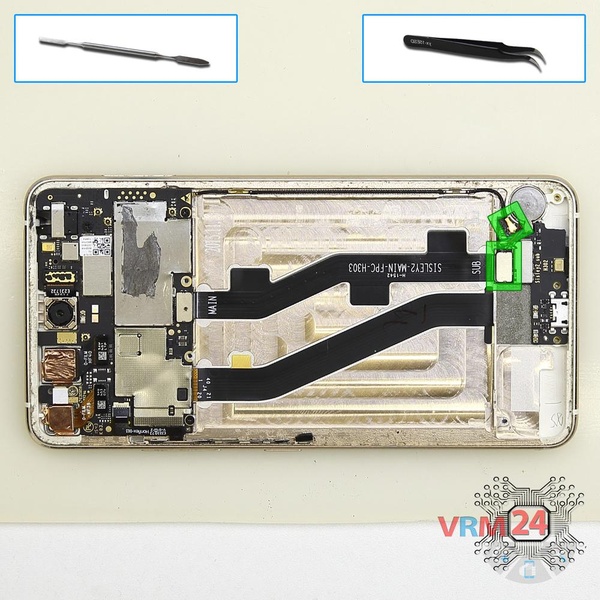

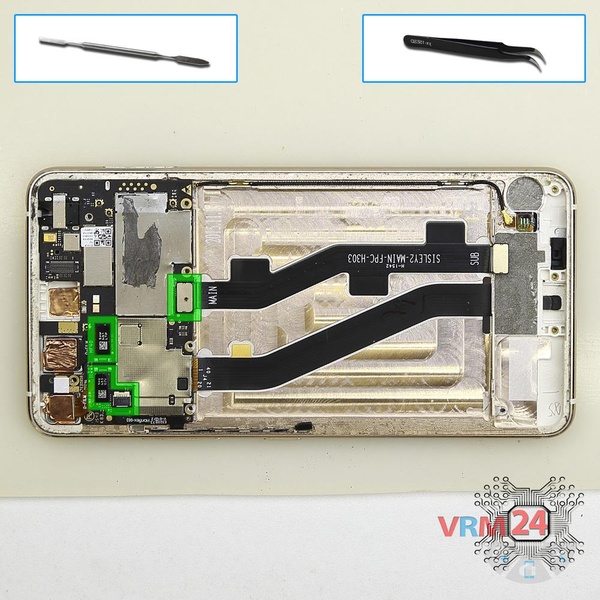

Отсоединяем коннекторы на основной плате.
Как разобрать Lenovo Vibe S1, Шаг 14/1 Как разобрать Lenovo Vibe S1, Шаг 14/2

Шаг 14.

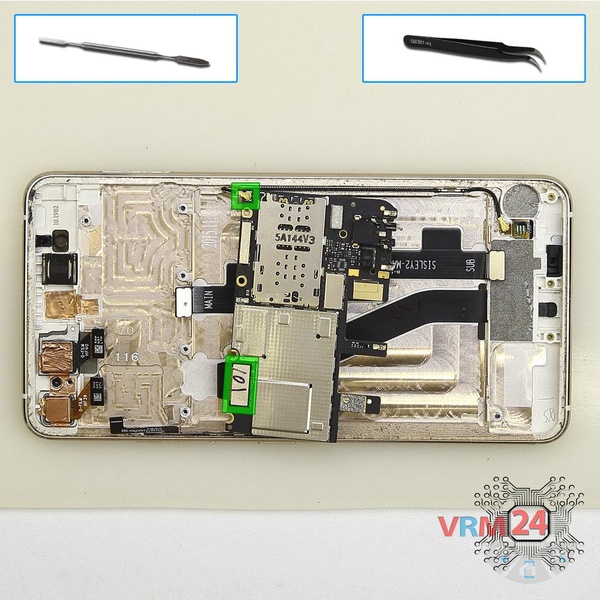

Переворачиваем печатную плату, отсоединяем коннекторы и вынимаем ее.
Как разобрать Lenovo Vibe S1, Шаг 15/1 Как разобрать Lenovo Vibe S1, Шаг 15/2

Шаг 15.

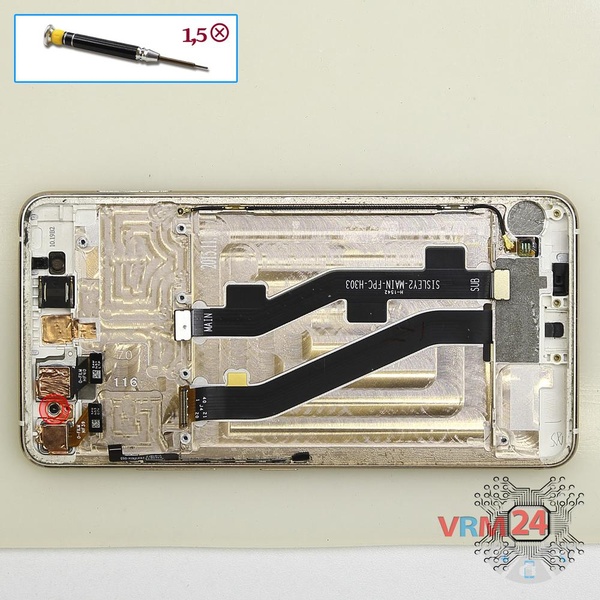

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт фиксирующий фронтальные камеры.
Как разобрать Lenovo Vibe S1, Шаг 16/1 Как разобрать Lenovo Vibe S1, Шаг 16/2 Как разобрать Lenovo Vibe S1, Шаг 16/3

Шаг 16.

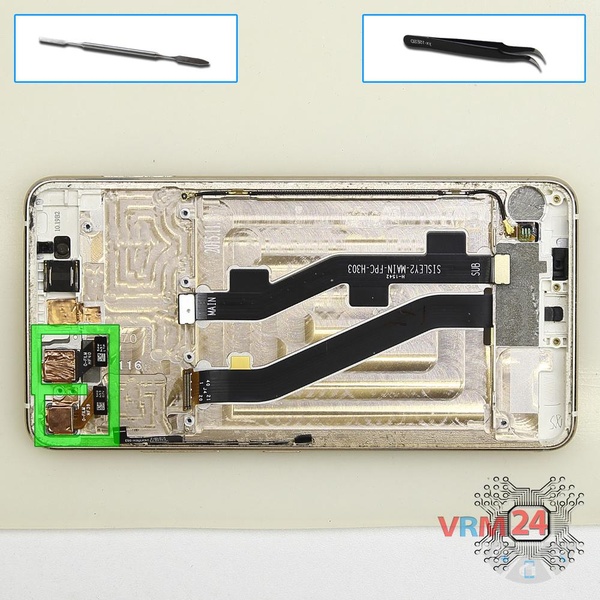

Снимаем фронтальные камеры.
Как разобрать Lenovo Vibe S1, Шаг 17/1 Как разобрать Lenovo Vibe S1, Шаг 17/2 Как разобрать Lenovo Vibe S1, Шаг 17/3

Шаг 17.

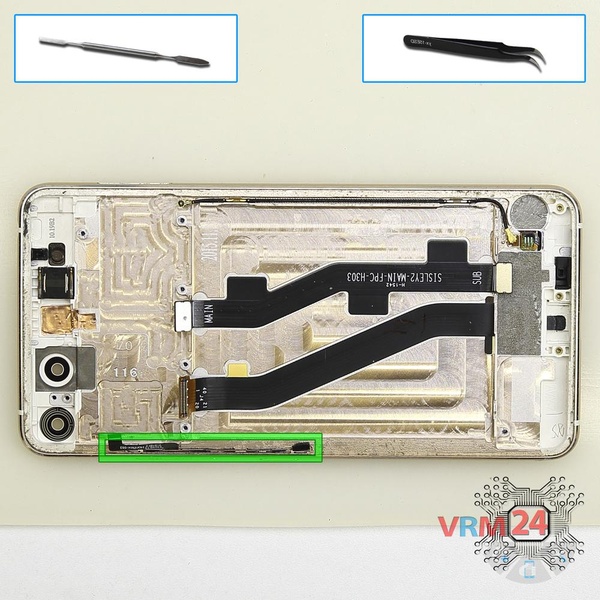

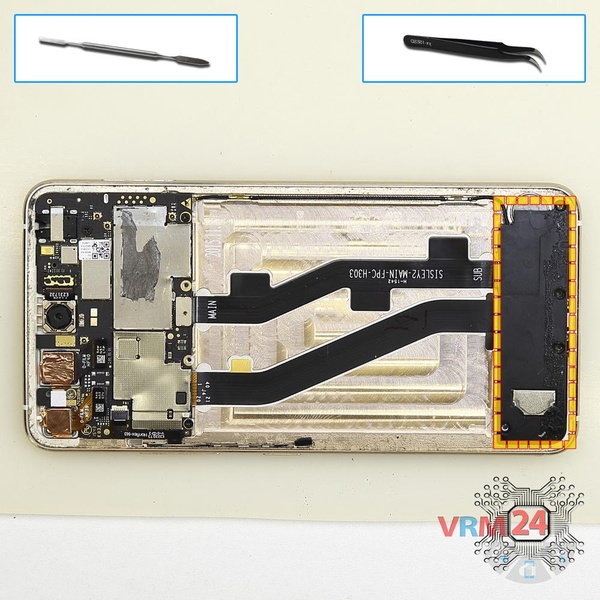

Из фиксирующего отверстия в рамке модуля вынимаем шлейф кнопок громкости и включения.
Как разобрать Lenovo Vibe S1, Шаг 18/1 Как разобрать Lenovo Vibe S1, Шаг 18/2 Как разобрать Lenovo Vibe S1, Шаг 18/3

Шаг 18.

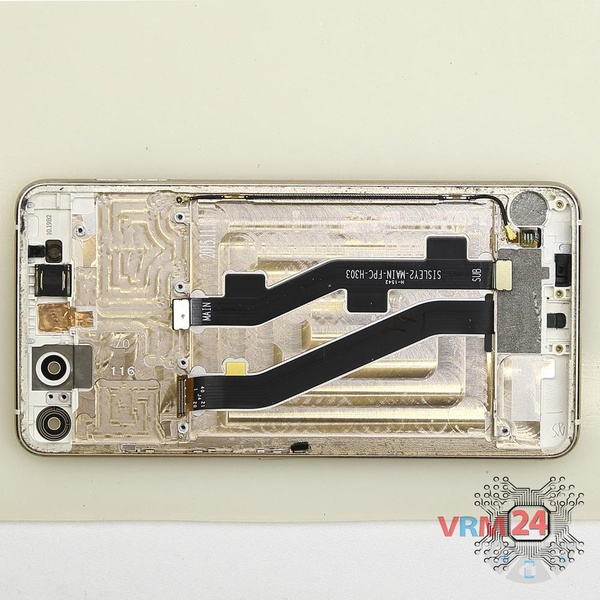

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Lenovo Vibe S1 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Lenovo #Lenovo Vibe S1
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 15 минут.
Наше руководство подходит для всех моделей Lenovo Vibe S1 — Леново Вайб Эс1, выпущенных для рынков разных стран.
