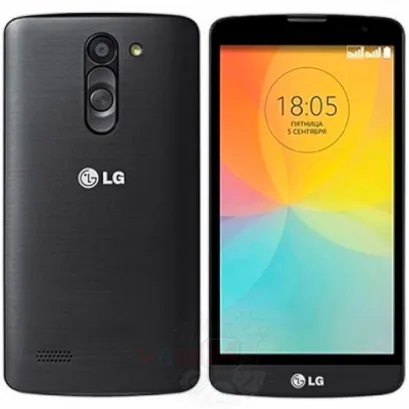

Разборка/Ремонт мобильного девайса LG L Bello D335 (ЛГ Л Белло) с описанием каждого шага и необходимого набора инструментов.

4114

Просмотры

—

Поделиться

14

Вопросы

Вадим Попов

Вадим Попов

Автор, Контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Открываем заднюю крышку

Шаг 1.

Открываем заднюю крышку

Открываем заднюю крышку.

Отсоединяем АКБ

Шаг 2.

Отсоединяем АКБ

Снимаем аккумуляторную батарею.

Откручиваем винты

Шаг 3.

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 11 болтов по периметру телефона.

Открываем крышку

Шаг 4.

Открываем крышку

Отсоединяем защитную панель с антенной в нижней части.

Открываем среднюю крышку

Шаг 5.

Открываем среднюю крышку

Отсоединяем среднюю рамку.

Отсоединяем камеры

Шаг 6.

Отсоединяем камеры

Снимаем основную и фронтальную камеры.

Отсоединяем печатную плату

Шаг 7.

Отсоединяем печатную плату

Отсоединяем коннекторы на основной плате и снимаем ее.

Отсоединяем слуховой динамик

Шаг 8.

Отсоединяем слуховой динамик
Из фиксирующих отверстий в рамке модуля вынимаем динамик, разъем гарнитуры и вибромотор.
В рамке дисплейного модуля

Шаг 9.

В рамке дисплейного модуля
Элементы на рамке модуля.
Евгений Кузьмин

Евгений Кузьмин

Специалист сервисного центра
Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 4 минут. Наше руководство подходит для всех моделей LG L Bello D335 , выпущенных для рынков разных стран.
