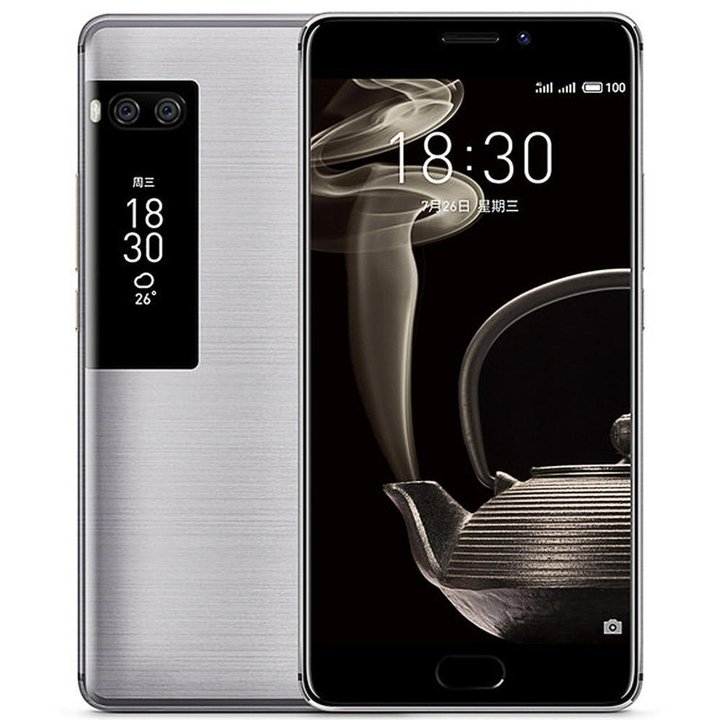

Meizu Pro 7 M792H
Meizu Pro 7 M792H
Сложность разборки:
Средняя
Время разборки:
18 мин

Рекомендованные инструменты

Отвертка Звезда 0,8 мм Отвертка звезда 0,8 мм
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Meizu Pro 7 M792H (Мейзу Про 7) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Meizu Pro 7 M792H, Шаг 1/1 Как разобрать Meizu Pro 7 M792H, Шаг 1/2

Шаг 1.

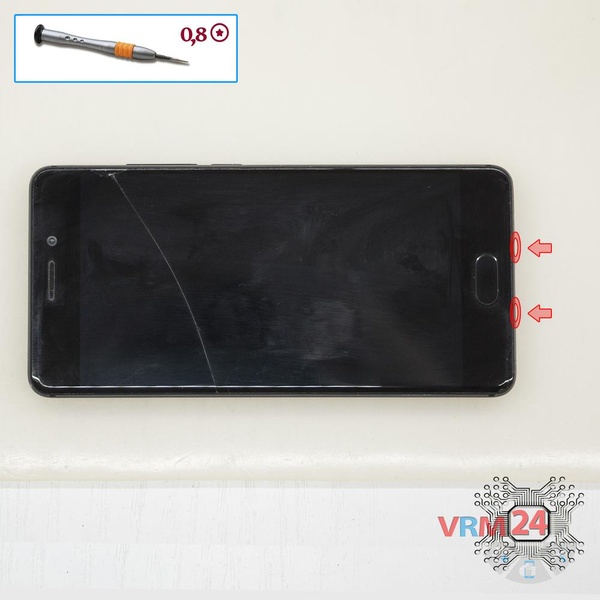

При помощи отвертки (прецизионная звездообразная 0,8 мм) откручиваем 2 болта на торце телефона.

Как разобрать Meizu Pro 7 M792H, Шаг 2/1 Как разобрать Meizu Pro 7 M792H, Шаг 2/2

Шаг 2.

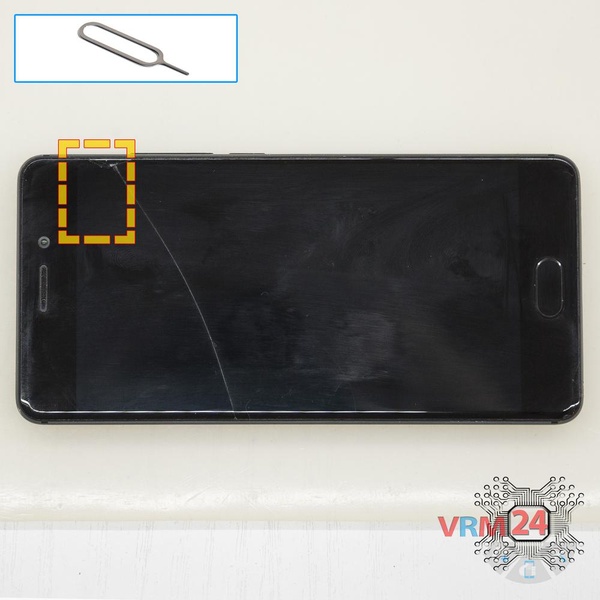

При помощи инструмента ключ открываем слот сим карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Meizu Pro 7 M792H, Шаг 3/1 Как разобрать Meizu Pro 7 M792H, Шаг 3/2

Шаг 3.

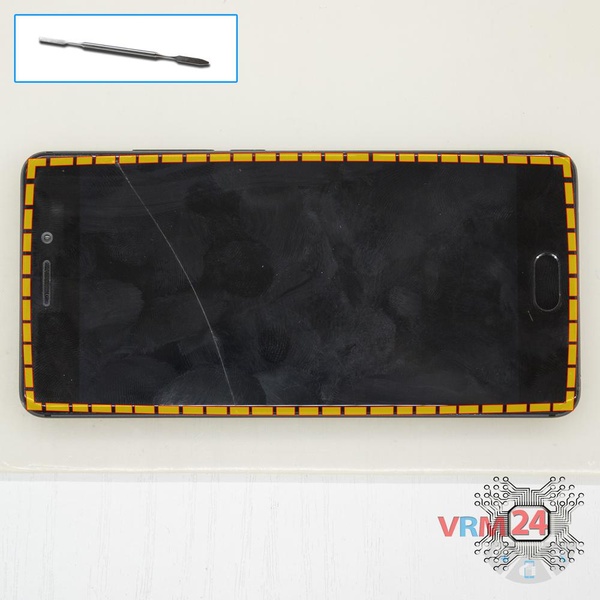

Приподнимаем и переворачиваем модуль дисплея.

Как разобрать Meizu Pro 7 M792H, Шаг 4/1 Как разобрать Meizu Pro 7 M792H, Шаг 4/2

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт снимаем фиксатор коннектора.

Как разобрать Meizu Pro 7 M792H, Шаг 5/1 Как разобрать Meizu Pro 7 M792H, Шаг 5/2 Как разобрать Meizu Pro 7 M792H, Шаг 5/3

Шаг 5.

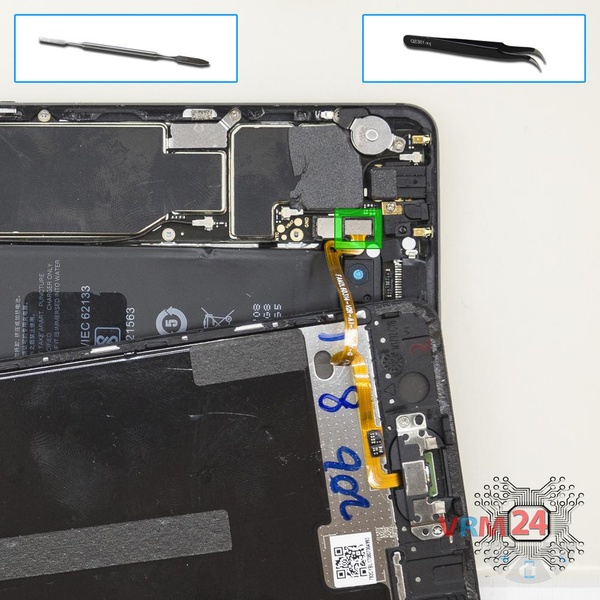

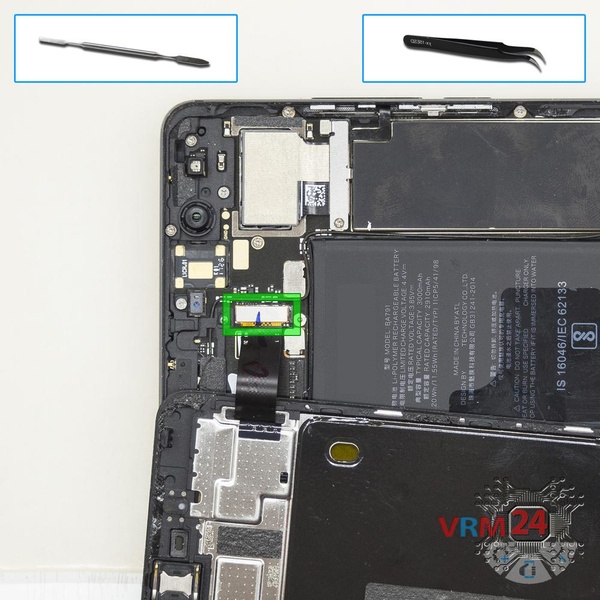

Отключаем коннектор кнопки Home.

Как разобрать Meizu Pro 7 M792H, Шаг 6/1 Как разобрать Meizu Pro 7 M792H, Шаг 6/2

Шаг 6.

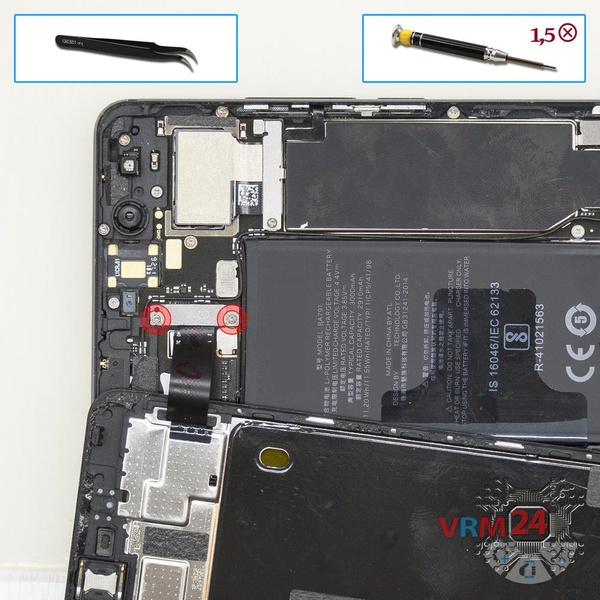

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта снимаем фиксатор коннектора.

Как разобрать Meizu Pro 7 M792H, Шаг 7/1 Как разобрать Meizu Pro 7 M792H, Шаг 7/2 Как разобрать Meizu Pro 7 M792H, Шаг 7/3

Шаг 7.

Отключаем коннектор и убираем дисплейный модуль.

Как разобрать Meizu Pro 7 M792H, Шаг 8/1 Как разобрать Meizu Pro 7 M792H, Шаг 8/2

Шаг 8.

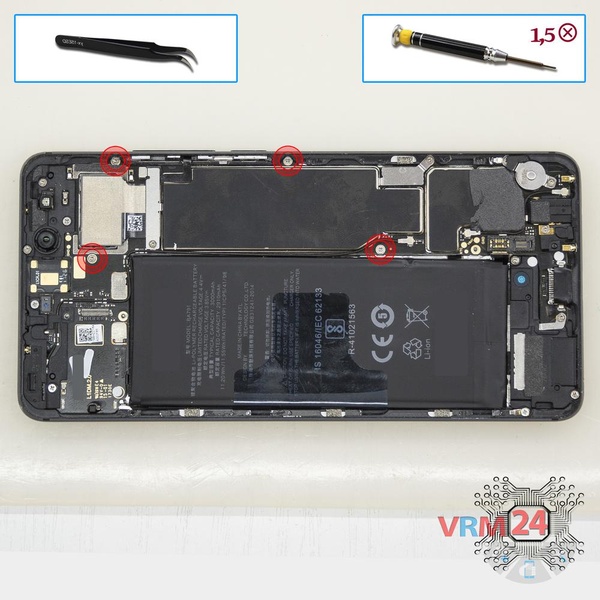

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на печатной плате.

Как разобрать Meizu Pro 7 M792H, Шаг 9/1 Как разобрать Meizu Pro 7 M792H, Шаг 9/2

Шаг 9.

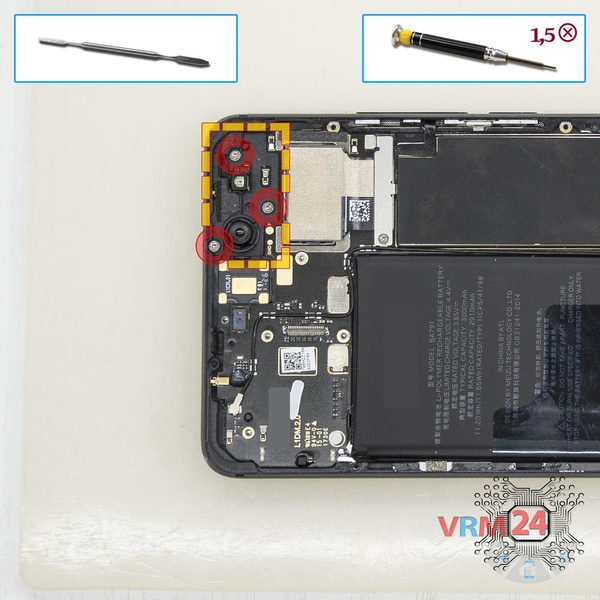

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта и снимаем крышку-фиксатор.

Как разобрать Meizu Pro 7 M792H, Шаг 10/1 Как разобрать Meizu Pro 7 M792H, Шаг 10/2

Шаг 10.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта и снимаем крышку-фиксатор.

Как разобрать Meizu Pro 7 M792H, Шаг 11/1 Как разобрать Meizu Pro 7 M792H, Шаг 11/2

Шаг 11.

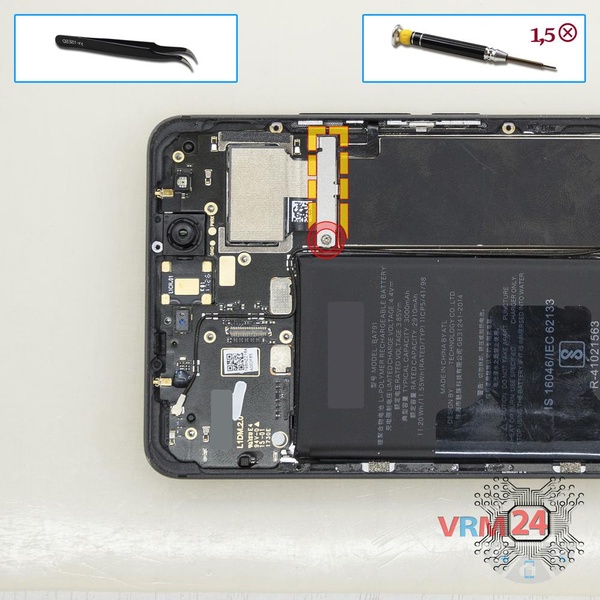

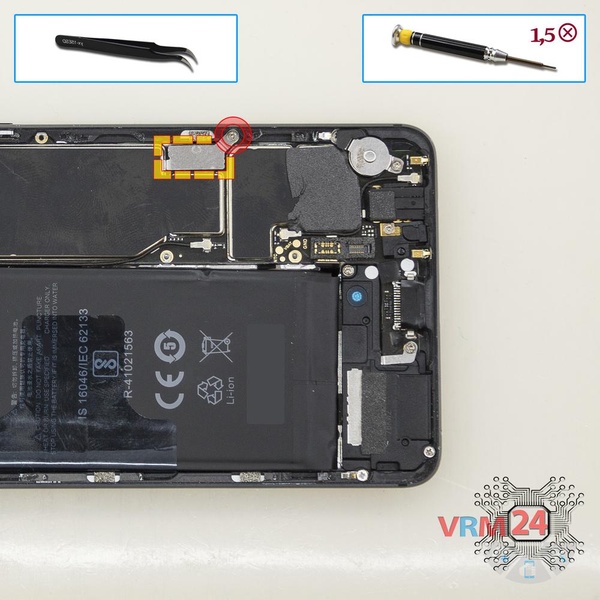

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор.

Как разобрать Meizu Pro 7 M792H, Шаг 12/1 Как разобрать Meizu Pro 7 M792H, Шаг 12/2

Шаг 12.

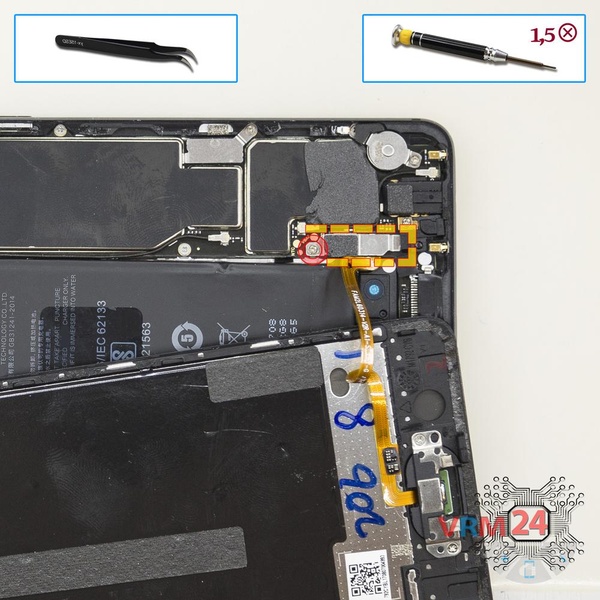

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем фиксатор коннектора.

Как разобрать Meizu Pro 7 M792H, Шаг 13/1 Как разобрать Meizu Pro 7 M792H, Шаг 13/2

Шаг 13.

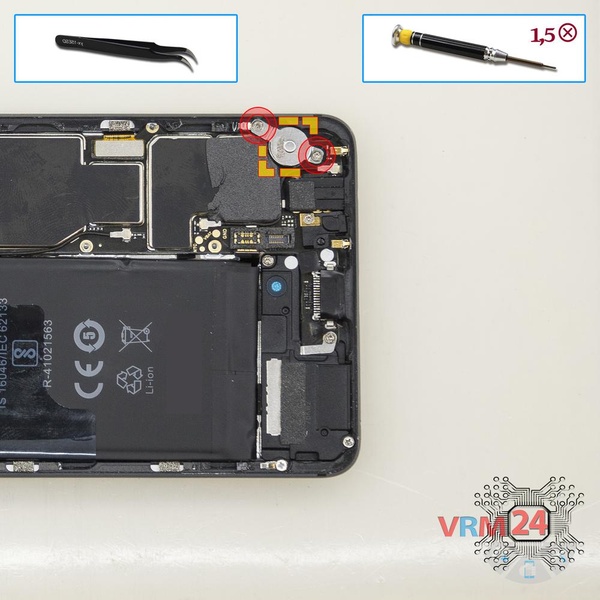

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта и снимаем фиксатор вибромотора.

Как разобрать Meizu Pro 7 M792H, Шаг 14/1 Как разобрать Meizu Pro 7 M792H, Шаг 14/2

Шаг 14.

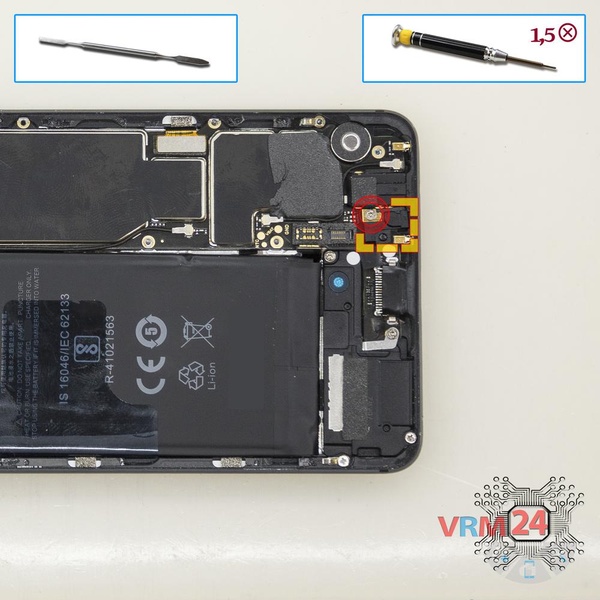

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и снимаем часть антенны.

Как разобрать Meizu Pro 7 M792H, Шаг 15/1 Как разобрать Meizu Pro 7 M792H, Шаг 15/2

Шаг 15.

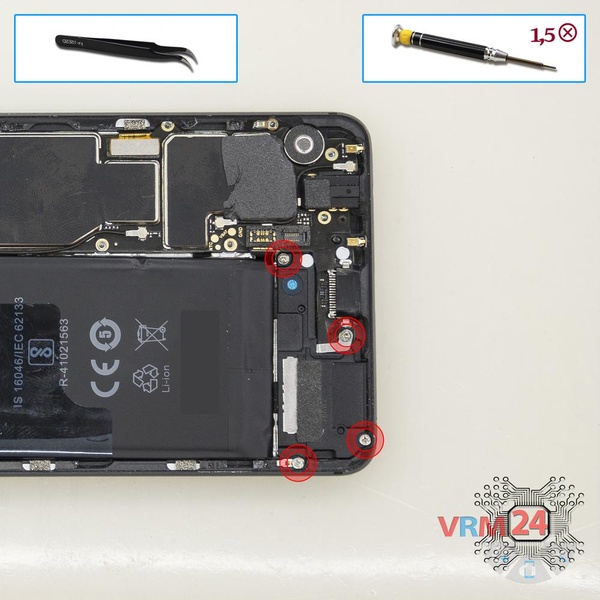

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болтов.

Как разобрать Meizu Pro 7 M792H, Шаг 16/1 Как разобрать Meizu Pro 7 M792H, Шаг 16/2

Шаг 16.

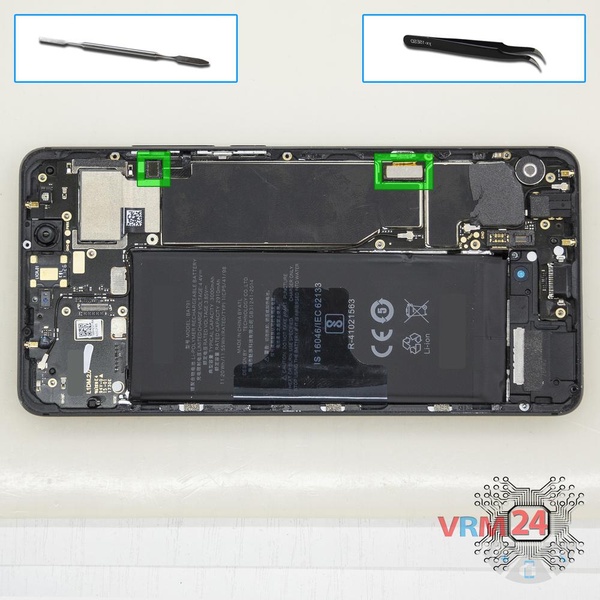

Отсоединяем коннекторы на печатной плате.

Как разобрать Meizu Pro 7 M792H, Шаг 17/1 Как разобрать Meizu Pro 7 M792H, Шаг 17/2

Шаг 17.

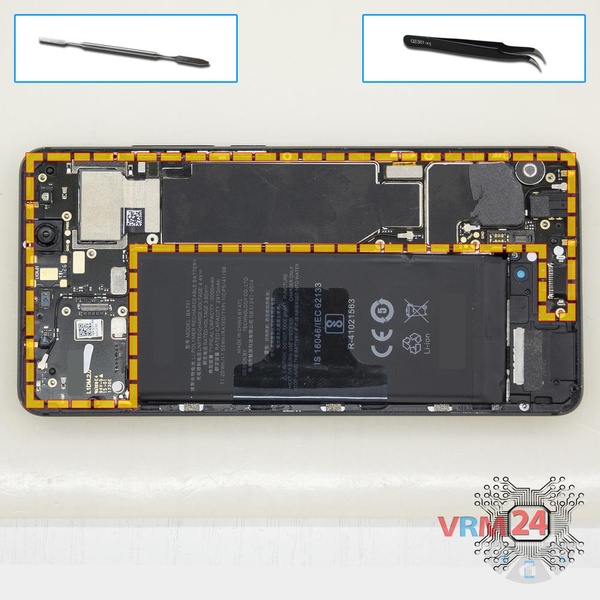

Снимаем печатную плату.

Как разобрать Meizu Pro 7 M792H, Шаг 18/1 Как разобрать Meizu Pro 7 M792H, Шаг 18/2

Шаг 18.

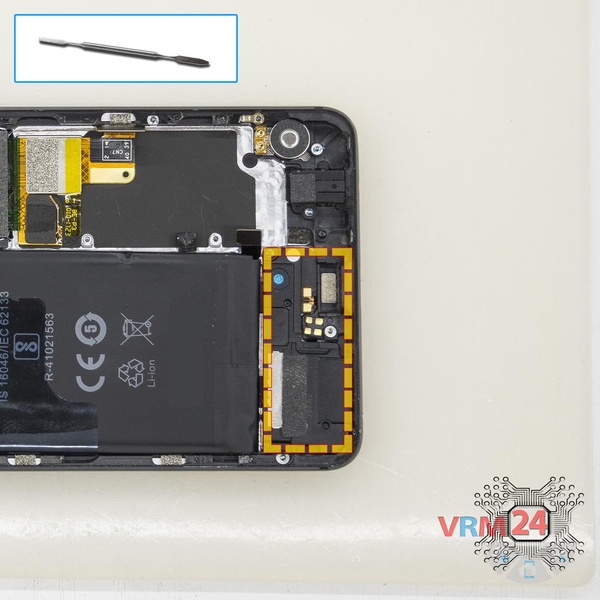

Отсоединяем нижний блок.

Как разобрать Meizu Pro 7 M792H, Шаг 19/1 Как разобрать Meizu Pro 7 M792H, Шаг 19/2 Как разобрать Meizu Pro 7 M792H, Шаг 19/3

Шаг 19.

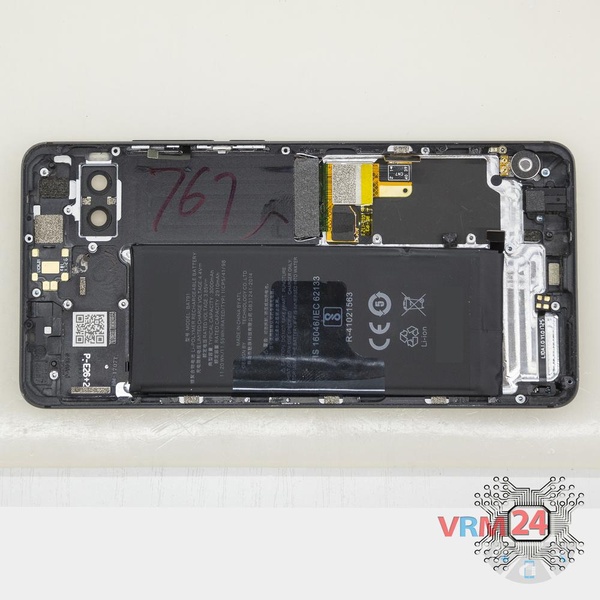

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Meizu Pro 7 M792H от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Meizu #Meizu Pro 7 M792H
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 18 минут.
Наше руководство подходит для всех моделей Meizu Pro 7 M792H — Мейзу Про 7, выпущенных для рынков разных стран.
