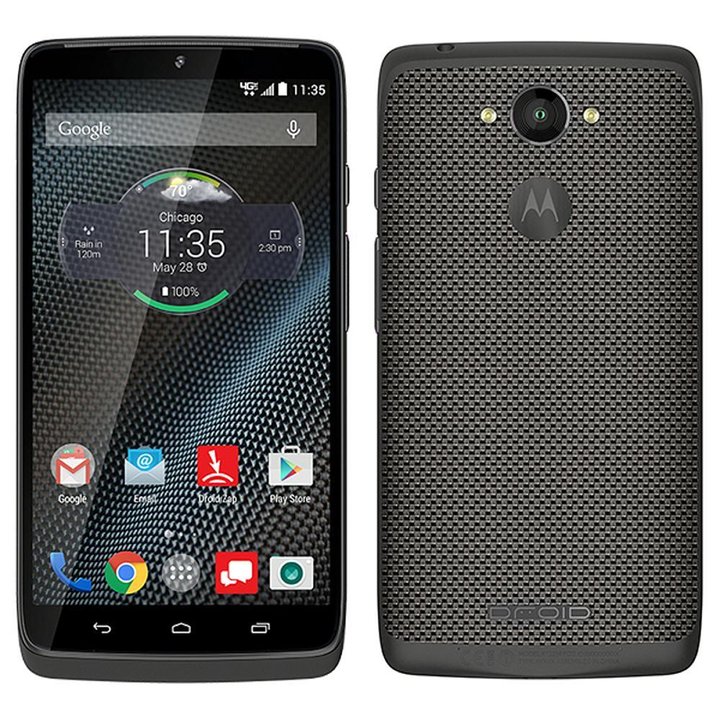

Motorola DROID Turbo XT1254
Motorola DROID Turbo XT1254
Сложность разборки:
Средняя
Время разборки:
16 мин

Рекомендованные инструменты

Фен Фен
Отвертка Шестигранная Т5 Отвертка шестигранная т5
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Motorola DROID Turbo XT1254 (Моторола Дроид Турбо) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Motorola DROID Turbo XT1254, Шаг 1/1 Как разобрать Motorola DROID Turbo XT1254, Шаг 1/2

Шаг 1.

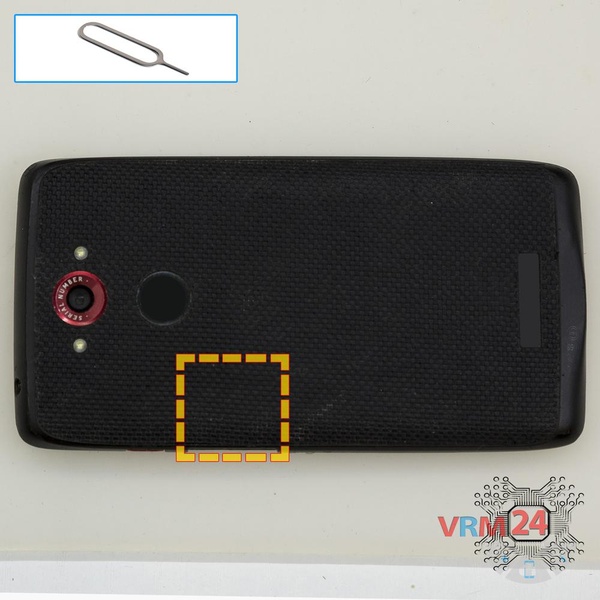

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Motorola DROID Turbo XT1254, Шаг 2/1 Как разобрать Motorola DROID Turbo XT1254, Шаг 2/2

Шаг 2.

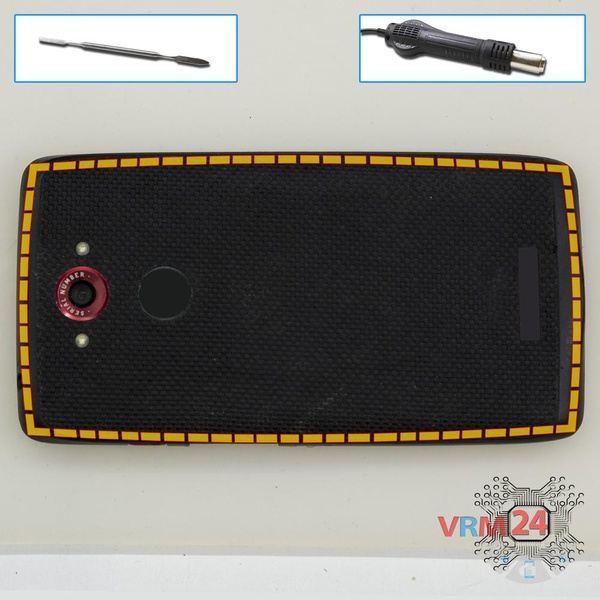

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Motorola DROID Turbo XT1254, Шаг 3/1 Как разобрать Motorola DROID Turbo XT1254, Шаг 3/2

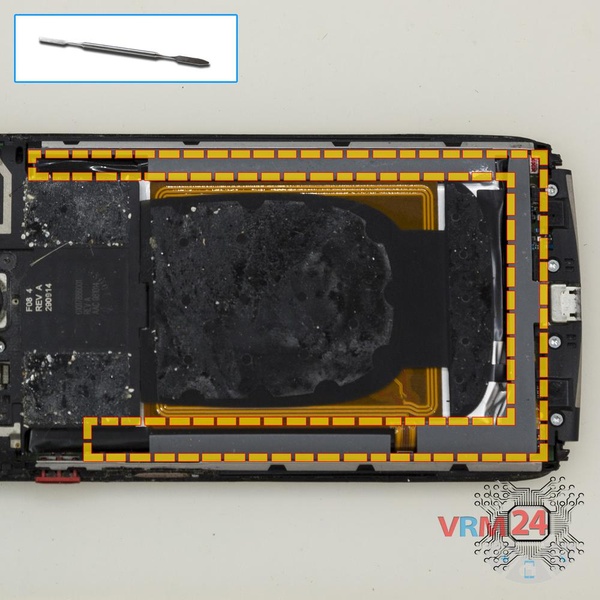

Шаг 3.

Отсоединяем рамку.

Как разобрать Motorola DROID Turbo XT1254, Шаг 4/1 Как разобрать Motorola DROID Turbo XT1254, Шаг 4/2

Шаг 4.

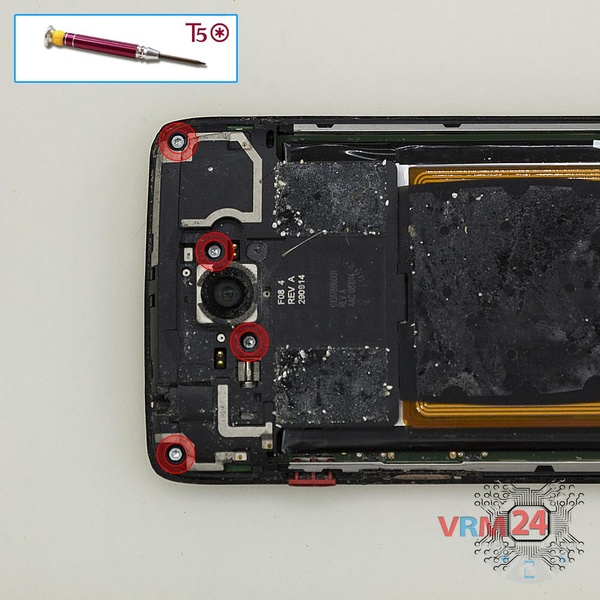

При помощи отвертки (шестигранная Т5) откручиваем 4 болтов в верхней части.

Как разобрать Motorola DROID Turbo XT1254, Шаг 5/1 Как разобрать Motorola DROID Turbo XT1254, Шаг 5/2

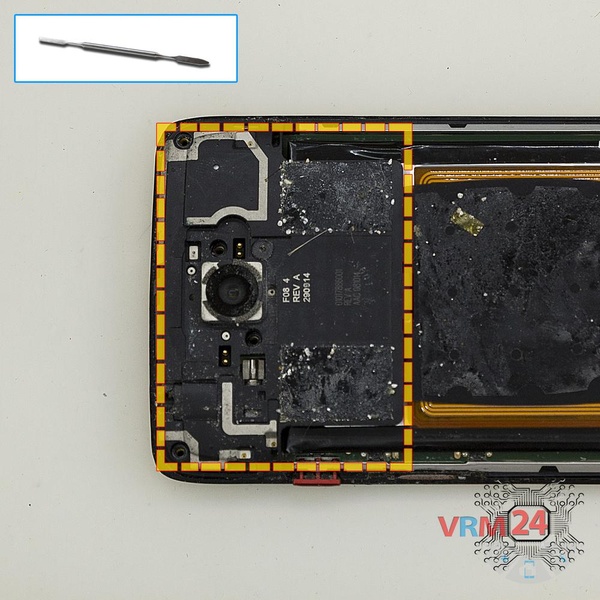

Шаг 5.

Отсоединяем верхнюю панель с антеннами.

Как разобрать Motorola DROID Turbo XT1254, Шаг 6/1 Как разобрать Motorola DROID Turbo XT1254, Шаг 6/2

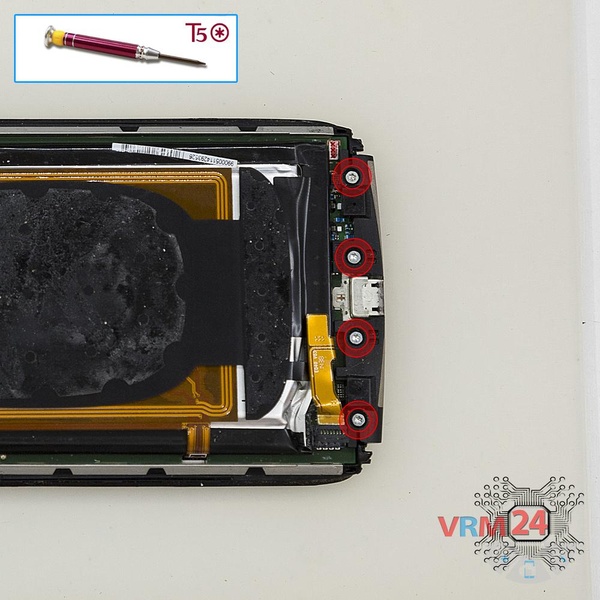

Шаг 6.

При помощи отвертки (шестигранная Т5) откручиваем 4 болтов в нижней части.

Как разобрать Motorola DROID Turbo XT1254, Шаг 7/1 Как разобрать Motorola DROID Turbo XT1254, Шаг 7/2

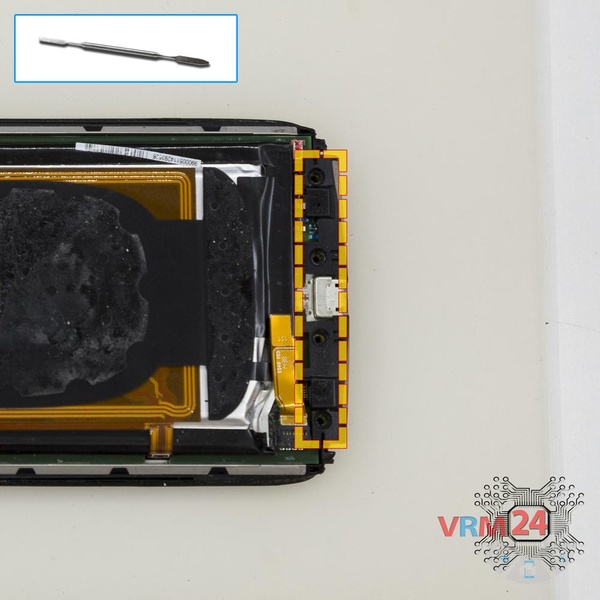

Шаг 7.

Отсоединяем нижнюю панель.

Как разобрать Motorola DROID Turbo XT1254, Шаг 8/1 Как разобрать Motorola DROID Turbo XT1254, Шаг 8/2

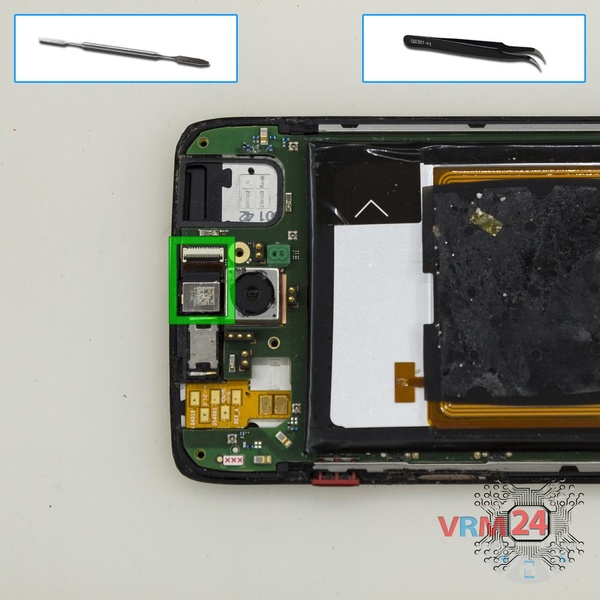

Шаг 8.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать Motorola DROID Turbo XT1254, Шаг 9/1

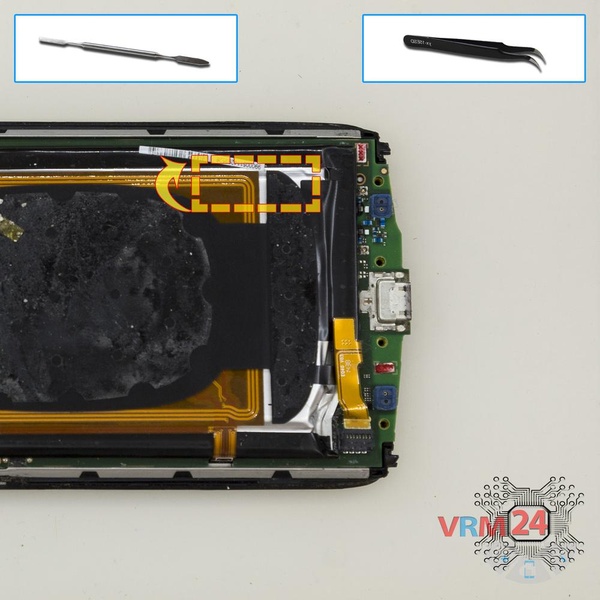

Шаг 9.

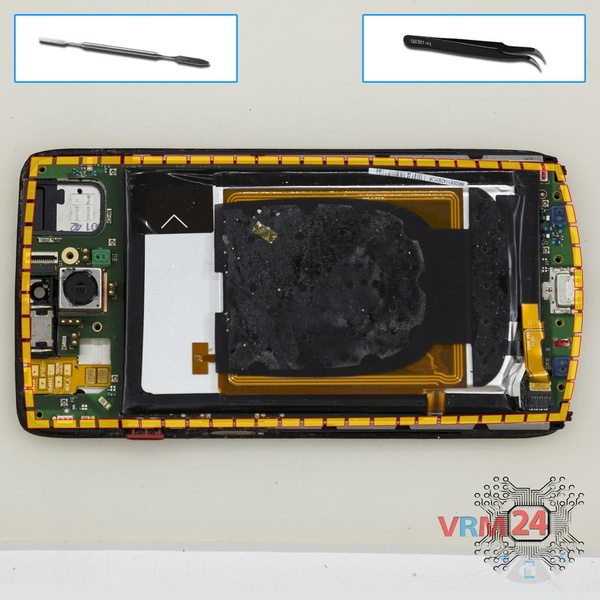

Отсоединяем коннектор на печатной плате.

⚠️ Обратите внимание!

Коннектор расположен с внутренней стороны.

Как разобрать Motorola DROID Turbo XT1254, Шаг 10/1 Как разобрать Motorola DROID Turbo XT1254, Шаг 10/2

Шаг 10.

Снимаем печатную плату.

Как разобрать Motorola DROID Turbo XT1254, Шаг 11/1 Как разобрать Motorola DROID Turbo XT1254, Шаг 11/2 Как разобрать Motorola DROID Turbo XT1254, Шаг 11/3

Шаг 11.

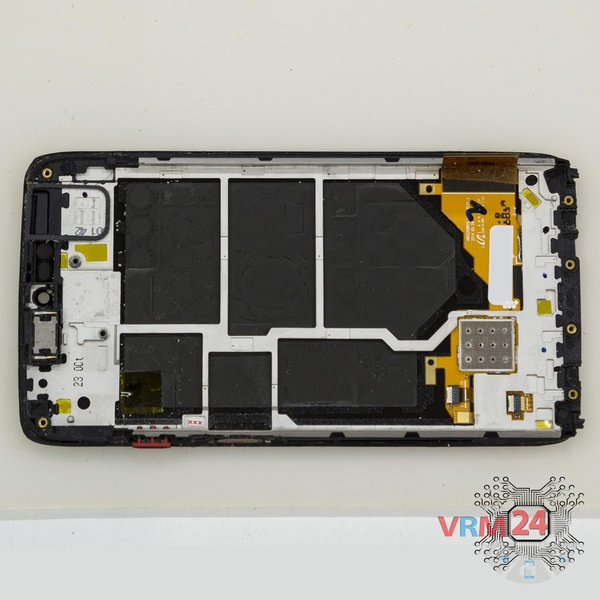

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Motorola DROID Turbo XT1254 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Motorola #Motorola DROID Turbo XT1254
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 16 минут.
Наше руководство подходит для всех моделей Motorola DROID Turbo XT1254 — Моторола Дроид Турбо, выпущенных для рынков разных стран.
