Разборка/Ремонт мобильного девайса Nokia 220 RM-970 (Нокия 220) с описанием каждого шага и необходимого набора инструментов.

6676

Просмотры

—

Поделиться

4

Вопросы

Вадим Попов

Вадим Попов

Автор, Контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

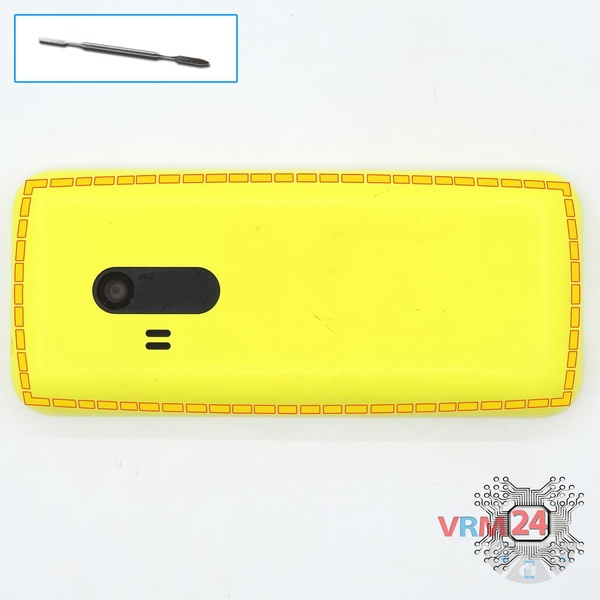

Открываем заднюю крышку

Шаг 1.

Открываем заднюю крышку

Открываем заднюю крышку.

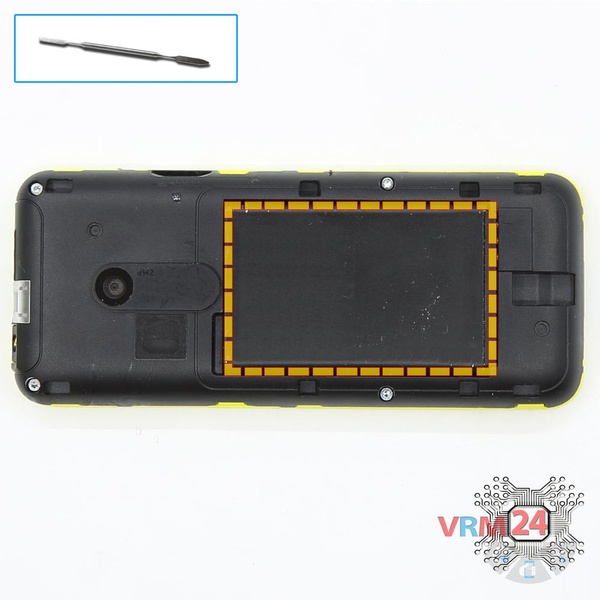

Отсоединяем АКБ

Шаг 2.

Отсоединяем АКБ

Отсоединяем аккумуляторную батарею.

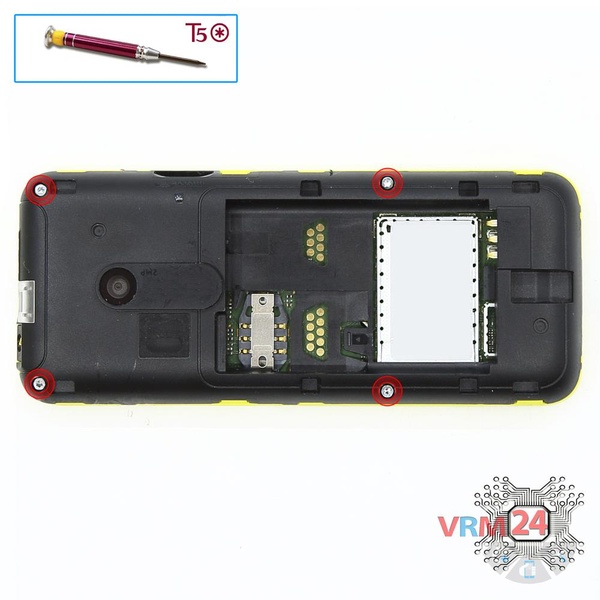

Откручиваем винты

Шаг 3.

Откручиваем винты

При помощи отвертки (шестигранная Т5) откручиваем 4 болта по периметру телефона.

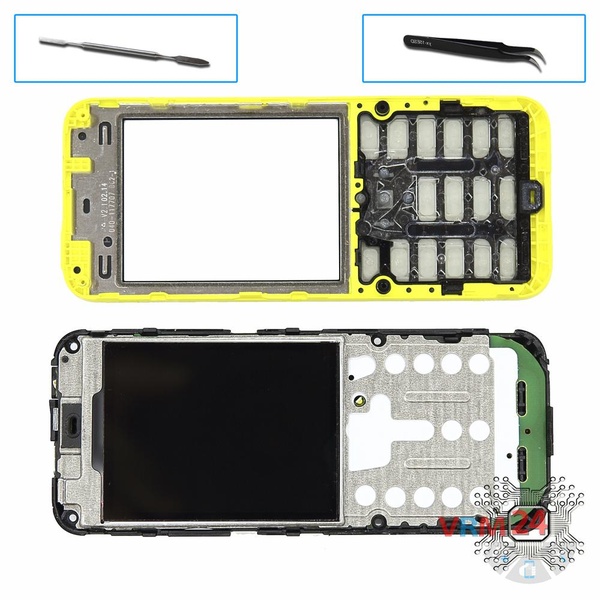

Отсоединяем рамку

Шаг 4.

Отсоединяем рамку

Отсоединяем фронтальную рамку.

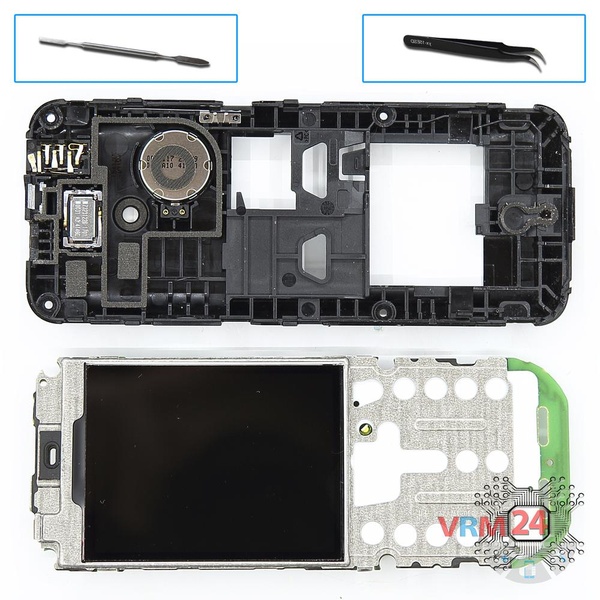

В средней крышке

Шаг 5.

В средней крышке

Отсоединяем среднюю рамку с вибромотором, динамиком и разъемом гарнитуры.

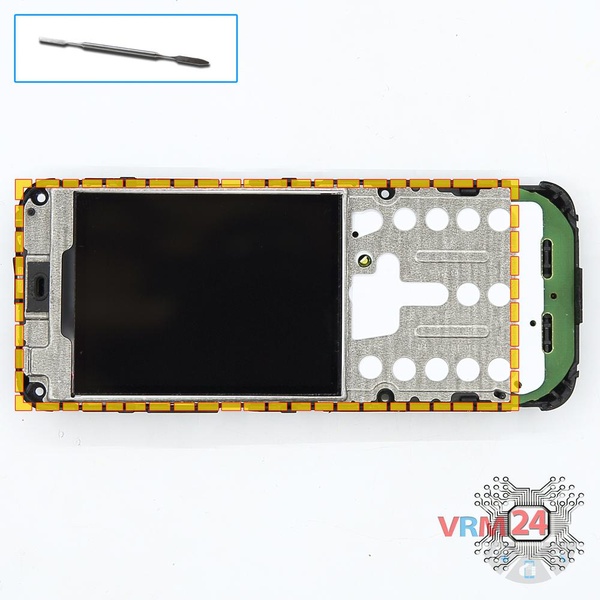

Отсоединяем рамку

Шаг 6.

Отсоединяем рамку

Отсоединяем металлическую рамку.

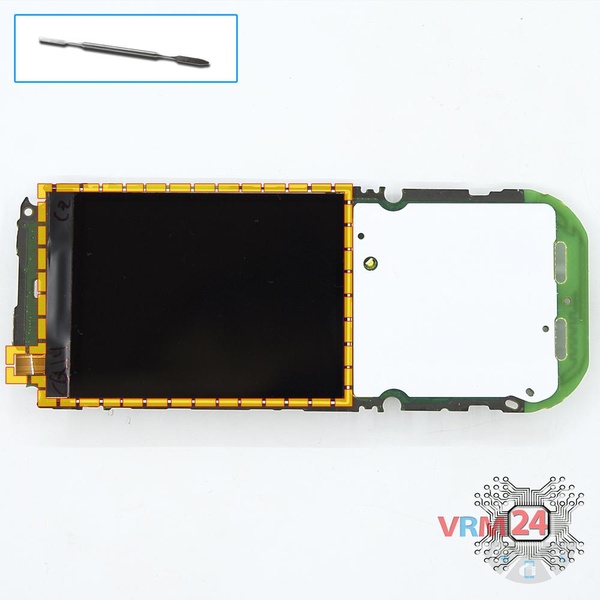

Открываем дисплей

Шаг 7.

Открываем дисплей

Отсоединяем дисплей.

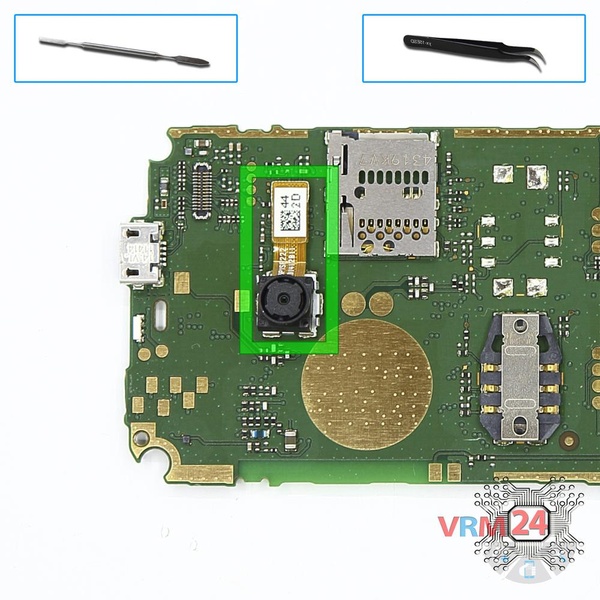

Отсоединяем основную камеру

Шаг 8.

Отсоединяем основную камеру

Отсоединяем коннектор на печатной плате и снимаем камеру.

Евгений Кузьмин

Евгений Кузьмин

Специалист сервисного центра
Разборка и ремонт имеют easy уровень сложности и занимают примерно 3 минут. Наша инструкция подходит для всех моделей Nokia 220 RM-970 or Нокия 220, выпущенных для рынков разных стран.
#инструкции #Nokia #Nokia 220 RM-970
Подробные видео инструкции по разборке и ремонту Nokia 220 RM-970 от нашего сервисного центра:

Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была вам полезна, пожалуйста, оцените её.
