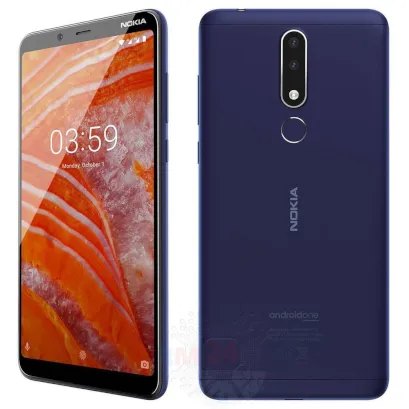

Разборка/Ремонт мобильного девайса Nokia 3.1 Plus TA-1104 (Нокия 3.1 Плюс) с описанием каждого шага и необходимого набора инструментов.

Используя инструмент Ключ или Скрепку и открываем лотки Сим карты и Карты памяти и вынимаем их.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

С помощью отвертки (звездообразная, пятигранная, 0,8 мм) отвинтите два винта на конце телефона.

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

⚠️️ Обратите внимание на шлейф датчика отпечатков пальцев, расположенный внутри. На этом этапе лучше отклеить корпус датчика отпечатков пальцев от задней крышки.

Прежде, у нас один винт расположен под корпусом датчика отпечатков пальцев, поэтому, если датчик отпечатков пальцев приклеен к фиксатору, мы должны сначала отклеить его.

С помощью отвертки (Phillips 1,5 мм PH000) открутите три винта и снимите фиксатор, удерживающий разъемы.

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели Nokia 3.1 Plus TA-1104 установлен аккумулятор HE363 емкостью 3500 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

Подденьте разъем и снимите датчик отпечатков пальцев.

Отклейте крышку, скрывающую винт. После с помощью отвертки (крестовая 1,5 мм PH000) открутите семь винтов.

Подденьте за край и снимите сборку динамика.

Отсоедините разъем коаксиального кабеля, разъем межплатного шлейфа.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Суб-плата содержит порт зарядки (Micro USB), микрофон, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

С помощью отвертки (Phillips 1,5 мм PH000) открутите восемь винтов.

Осторожно снимите фиксатор, удерживающий разъем для наушников.

Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.

Подденьте разъем шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Отсоедините разъемы на материнской плате и снимите сборку из двух тыльных камер.
