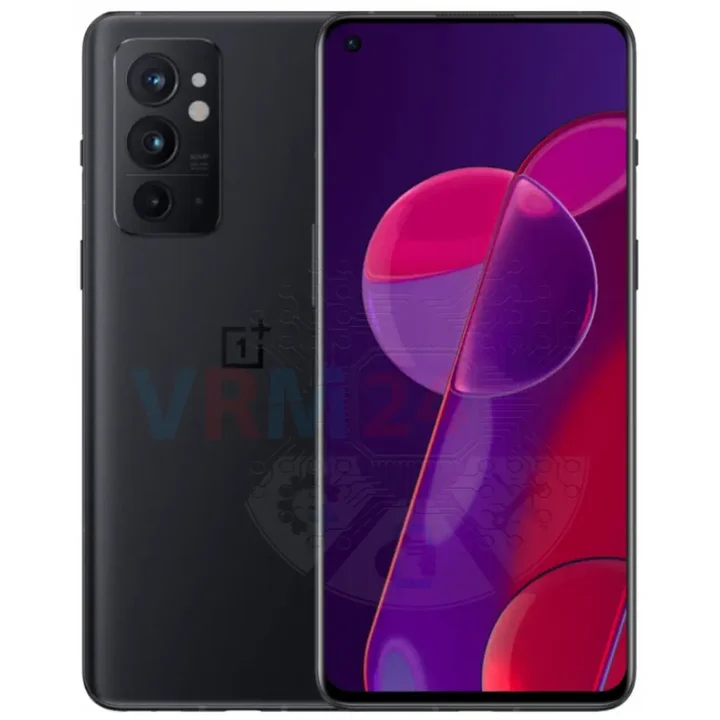

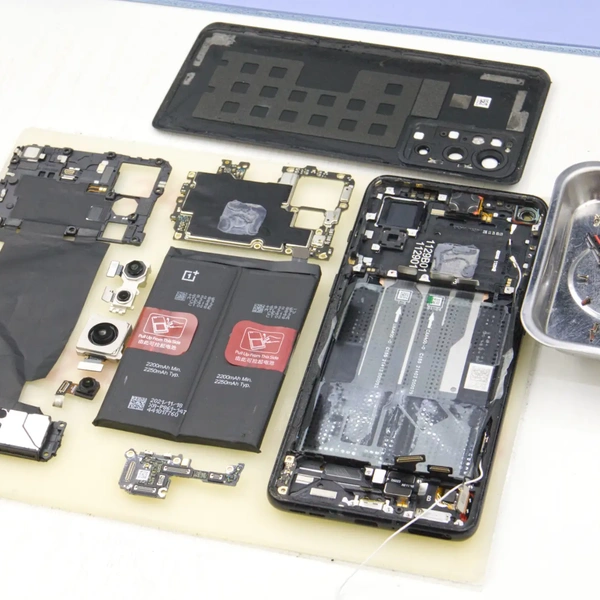

Разборка/Ремонт мобильного девайса OnePlus 9RT 5G (УанПлюс 9РТ 5Г) с описанием каждого шага и необходимого набора инструментов.

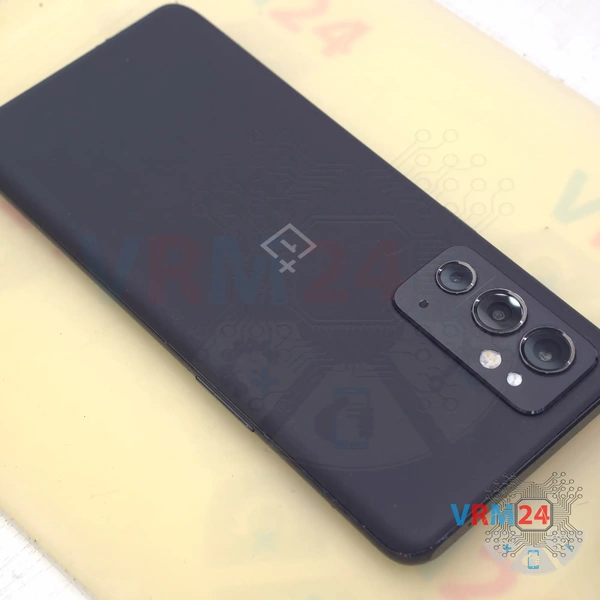

⚠️️ Перед разборкой не забудьте выключить телефон.

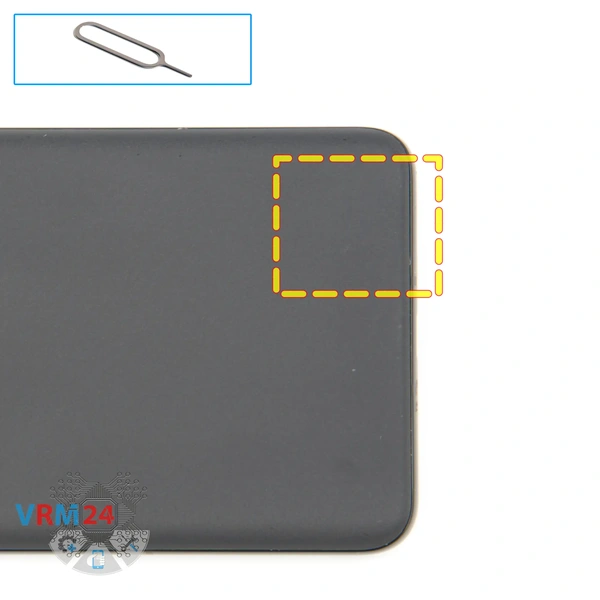

Используя инструмент Ключ или Скрепку и открываем лоток Сим карт и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

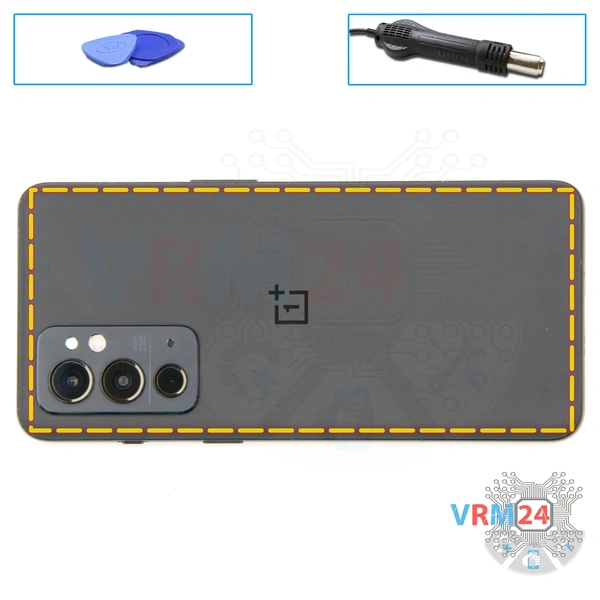

Нужно нагреть поверхность задней крышки до температуры около 65-70°С. С или 160° F. Для этого используем нагревательный коврик, можно использовать фен. И через 5-7 минут можно переходить к отсоединению задней крышки.

Чтобы отсоединить заднюю крышку, мы будем использовать пластиковую пленку, это защитная пленка от нового дисплея. Вставляем ее в отверстие между средней крышкой и задней крышкой, дальний от камер угол и проводим повдоль.

Также можно дополнительно использовать изопропиловый спирт, чтобы облегчить процесс и подсушить клеевую основу.

Всегда нужно быть осторожным с боковыми кнопками, поскольку в этой области может находиться шлейф, и его можно повредить. Также необходимо соблюдать осторожность в области камер, чтобы не повредить линзы.

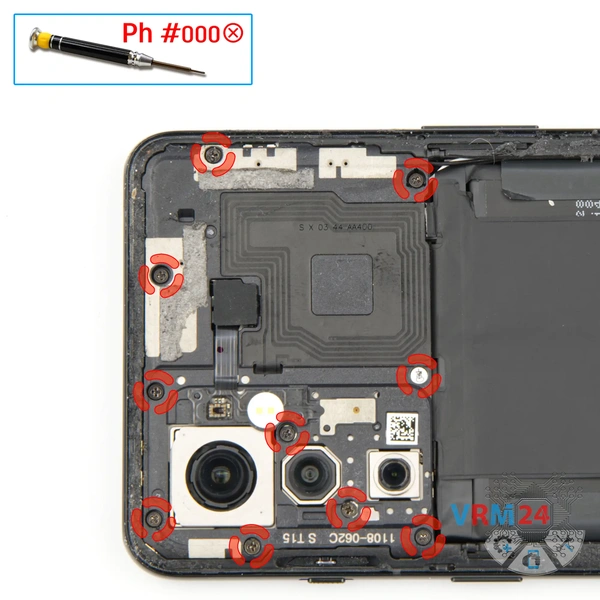

С помощью отвертки Phillips 1,5 мм (PH#000) откручиваем десять винтов.

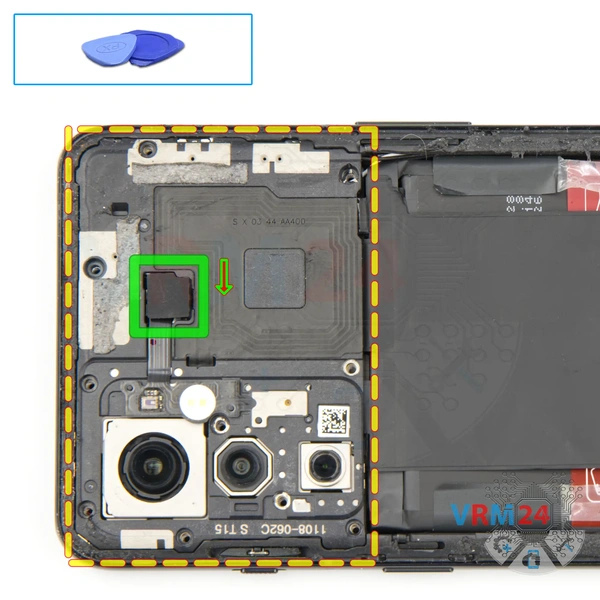

Теперь мы можем снять среднюю крышку. Осторожно подцепляем ее за край и поднимаем вверх.

В нашем случае имеется еще один разъем посередине, который отсоединялся вместе с крышкой. Но я так понимаю, его можно отсоединить отдельно.

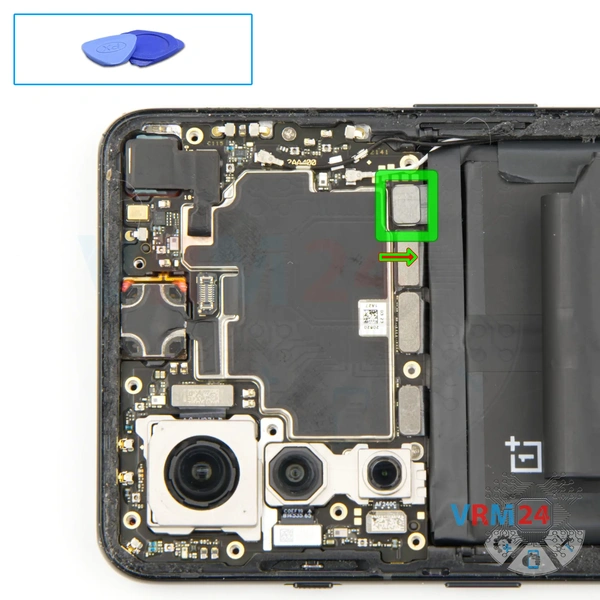

При первой возможности отсоединяем разъем аккумулятора. Во избежание повреждений лучше использовать неметаллический или пластиковый инструмент.

ℹ️️ В модели OnePlus 9RT 5G подключен двойной аккумулятор BLP861 емкостью 2200 мАч + 2250 мАч.

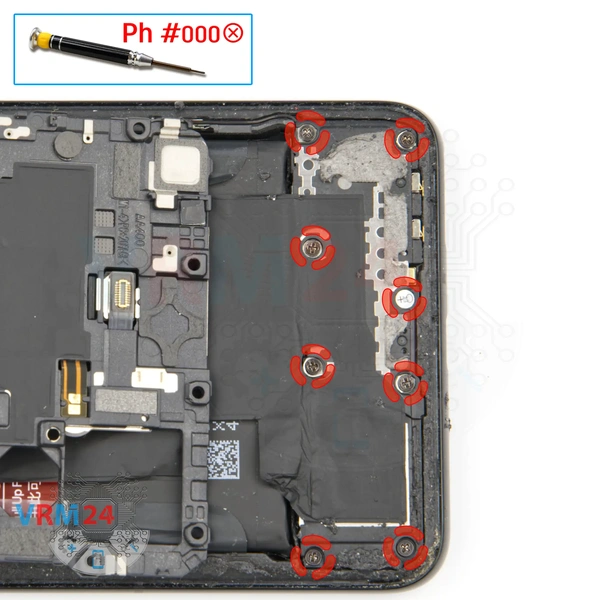

И переходим к откручиванию восьми винтов внизу. Отвертка — та же Phillips #000 1,5 мм. Винты вверху и внизу могут быть разными, поэтому рекомендуем разместить их на специальной поверхности в удобном для запоминания порядке для последующей сборки или сфотографировать.

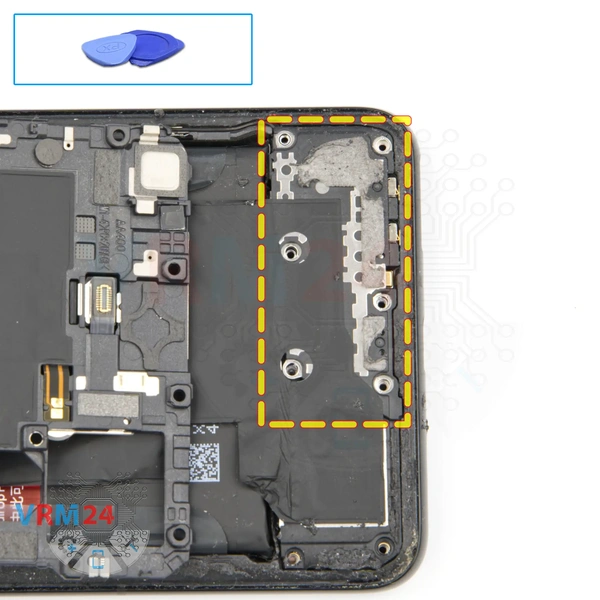

В этом месте у нас сложная система соединений и эту конструкцию довольно сложно разобрать. Поэтому сначала нам нужно снять крышку, закрывающую субплату, и перевернуть ее.

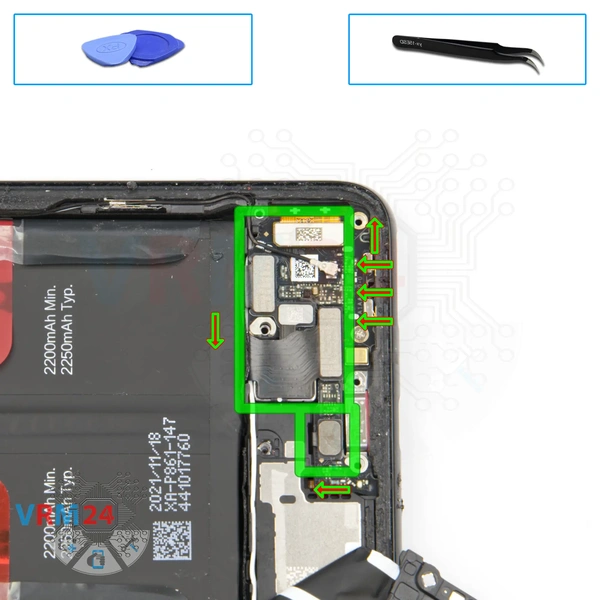

Отсоединяем разъем коаксиального кабеля, разъем шлейфа дисплея, разъем шлейфа датчика отпечатков пальцев, разъемы межплатного шлейфа.

⚠️️ Не тяните за кабель и не поддевайте его острым инструментом, разъемы довольно слабые и легко ломаются, либо кабель выпадает за конец (ушко).

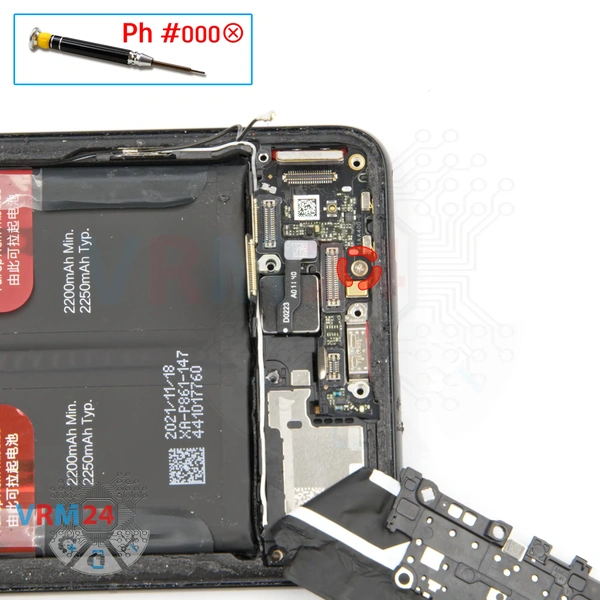

С помощью отвертки Philips 1,5 мм (PH#000) откручиваем один винт, фиксирующий субплату.

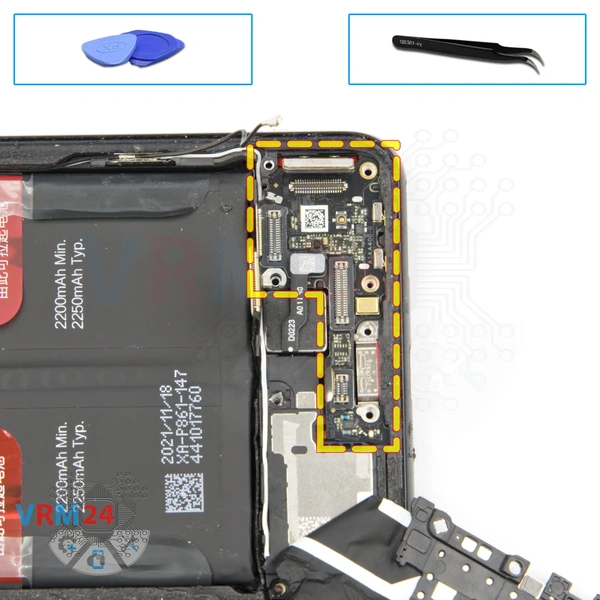

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ На субплате расположены микрофон, пружинные контакты динамика, вибромотора и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

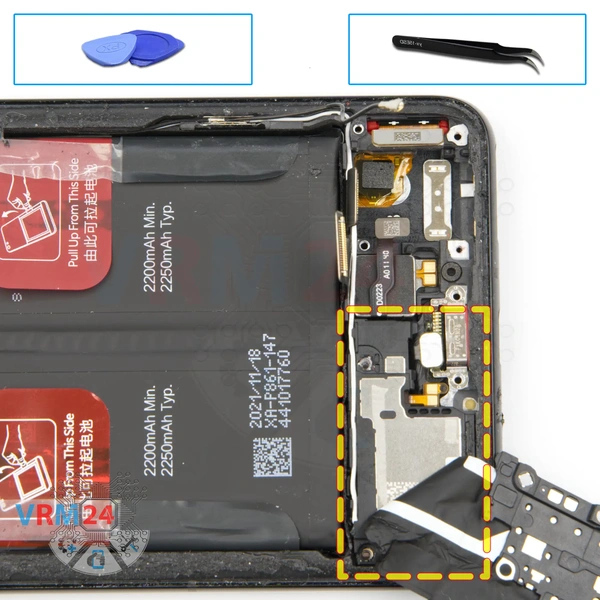

Поддеваем за край и отсоединяем сборку динамика.

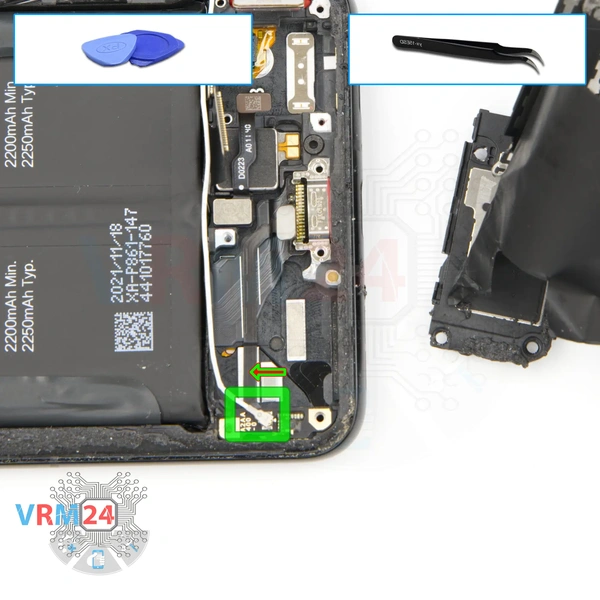

Отсоединяем разъем коаксиального кабеля.

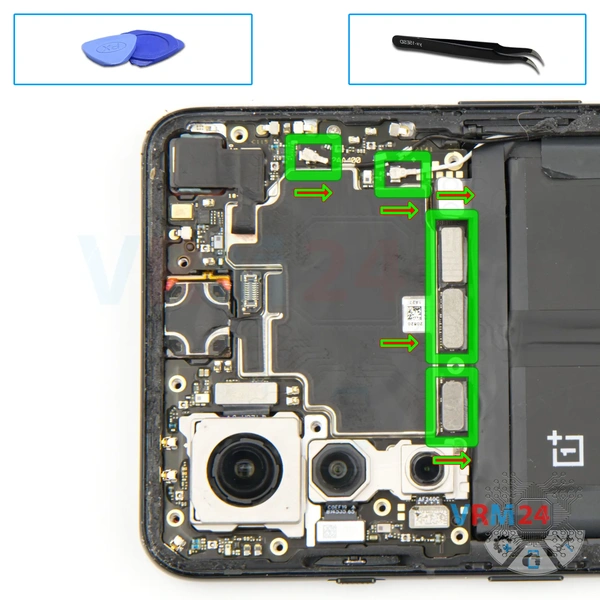

Отсоединяем разъемы шлейфа модуля дисплея, межплатных шлейфов и два разъема двух коаксиальных кабелей.

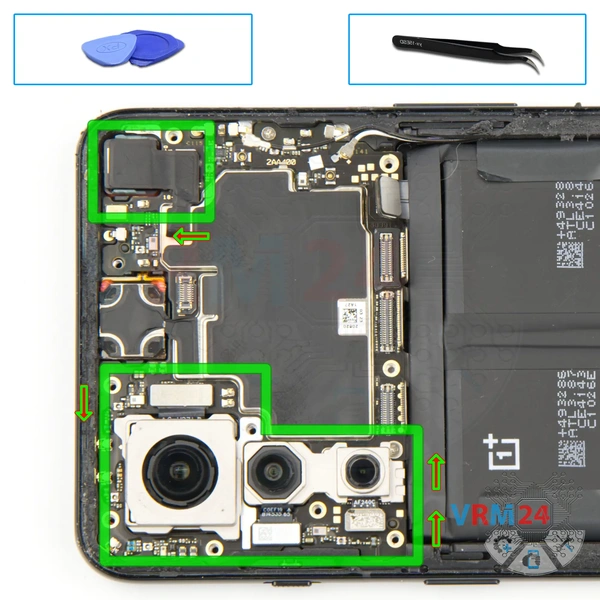

Отсоединяем фронтальную камеру. Как обычно, фронтальная камера приклеена к щиту на плате с теплоотводящим покрытием. Мы также можем отсоединить тыльные камеры. Также подцепляем за край и отсоединяем.

Большая камера приклеена к рамке дисплея, поэтому будьте осторожны. А две маленькие камеры закреплены в сборке, поэтому нам просто нужно отсоединить разъемы и вынуть всю сборку.

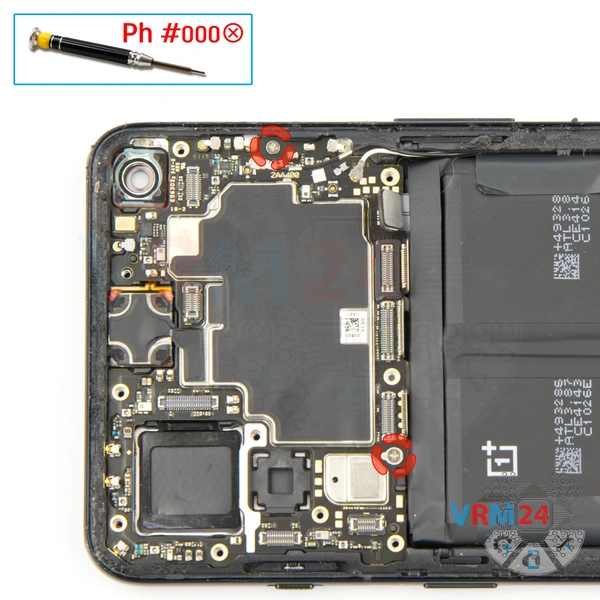

Откручиваем два винта, фиксирущие материнскую плату. Отвертка — та же крестовая отвертка Phillips 1,5 мм.

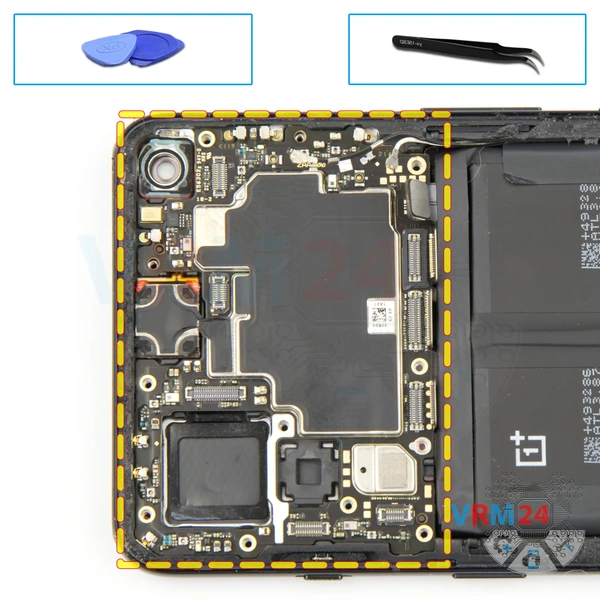

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

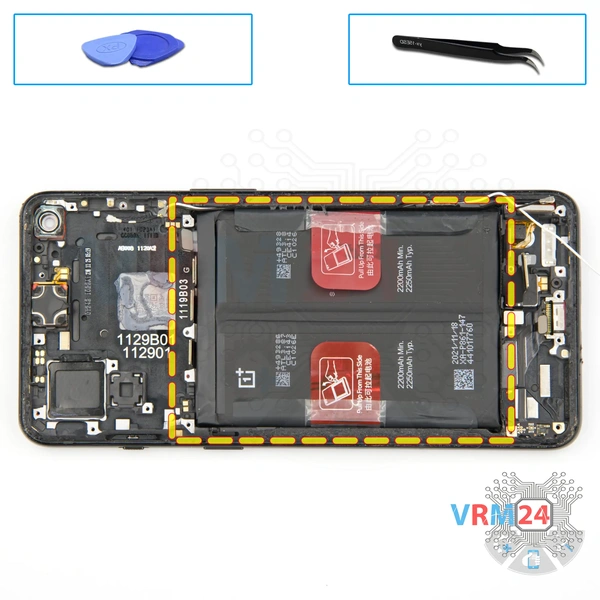

И переходим к отсоединению аккумулятора. Нам нужно развернуть два темно-коричневых ярлыка и потянуть их вверх. Сначала разворачиваем и тянем первый ярлык, затем повторяем те же действия для второго ярлыка.

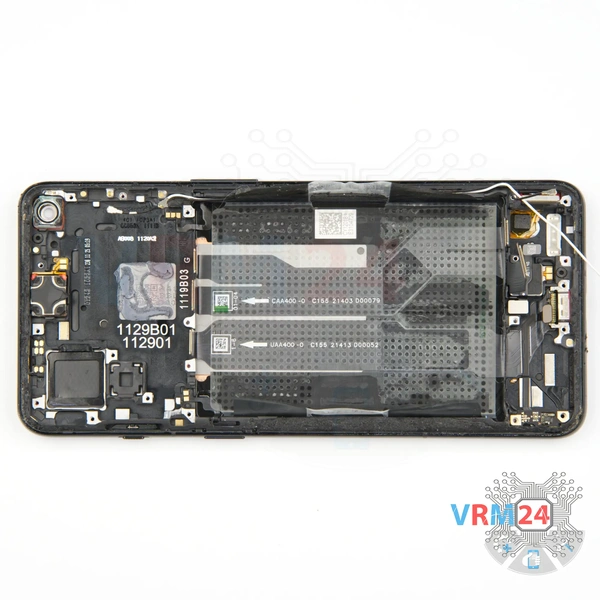

ℹ️️ В рамке дисплея остаются: разговорный динамик, вибромотор, датчик отпечатков пальцев, порт для зарядки, небольшая плата и два коаксиальных кабеля.
