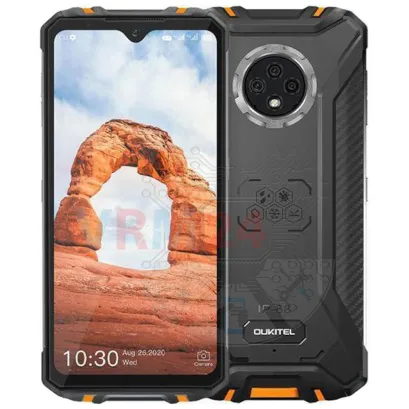

Разборка/Ремонт мобильного девайса Oukitel WP8 Pro (Оукител WP8 Про) с описанием каждого шага и необходимого набора инструментов.

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем винт и снимаем фиксатор коннекторов.

Отсоединяем коннектор и убираем дисплей.

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 12 винтов.

Аккуратно, отсоединяем среднюю крышку.

ℹ️️ В модели Oukitel WP8 Pro, установлен аккумулятор (АКБ) S79 (1ICP5/66/90) емкостью 5000 мАч.

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.

Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️️ Надписи на шлейфе указывают его правильное положение.

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 4 винта.

Отсоединяем коннекторы коаксиального кабеля, микрофона, на нижней печатной плате.

⚠️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.

Отсоединяем коннектор датчика отпечатка пальцев.

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком и субплатой.

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 3 винта и разделяем печатную плату и сборку с динамиком.

ℹ️️ На плате расположены разъем для зарядки Micro USB, вибромотор, прижимные контакты на динамик и антенный блок.

Отсоединяем аккумуляторную батарею.

Весь процесс, содержащий больше деталей и особенностей расклейки, можно посмотреть в нашем видео в конце страницы.

Переворачиваем печатную плату.

Отсоединяем коннектор и вынимаем печатную плату.

Отсоединяем коннекторы на печатной плате и снимаем основную и фронтальную камеры.

Отсоединяем коннекторы на печатной плате и снимаем две тыльные камеры.

Отсоединяем крышку от печатной платы.

Отсоединяем коннектор и убираем коаксиальный кабель.
