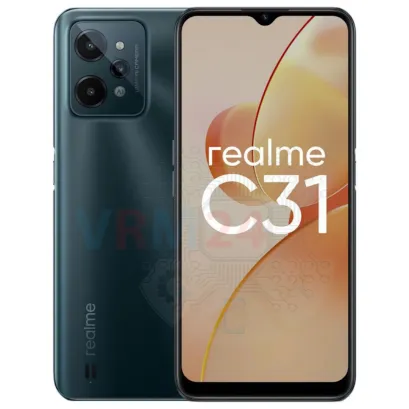

Разборка/Ремонт мобильного девайса Realme C31 (Реалми C31) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед разборкой не забудьте выключить телефон.

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

⚠️️ Заранее посмотрите на картинке расположение шлейфов: межплатного, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы не повредить их случайно.

⚠️️ Так же обратите внимание на шлейф сканера отпечатка пальцев, приклеенного к задней крышке, сбоку, с внутренней стороны.

С помощью отвертки (Phillips 1,5 мм PH #000) отвинтите девять винтов.

Подденьте за края. Переместите инструмент для открывания вдоль края, отсоедините зажимы и снимите крышку.

ℹ️️ Старайтесь поднимать крышку за края и ничего не просовывать между ними, чтобы случайно не задеть или не закоротить что-либо на печатной плате.

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Realme C31 RMX3501 оснащена аккумулятором BLP877 емкостью 5000 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

Подденьте разъем и снимите заднюю крышку с разъемом датчика отпечатков пальцев.

С помощью отвертки (Phillips 1,5 мм PH #000) открутите восемь винтов.

Подденьте разъемы и снимите три тыльные камеры и одну фронтальную (селфи) камеру.

⚠️️ Будьте осторожны! Большая камера приклеена к рамке дисплея, иногда лучше отсоединить камеру после снятия материнской платы.

Подденьте разъемы шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля. Также мы можем отсоединить коаксиальный кабель от зажимов на материнской плате.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

Отсоединяем коннекторы шлейфов боковых кнопок, на дисплейный модуль, на нижнюю плату и коаксиального кабеля.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Подденьте за край и снимите крышку с динамиком.

Отсоедините разъем межплатного шлейфа.

Отсоедините разъем и снимите коаксиальный кабель.

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, разъем для наушников, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Подденьте за нижнюю часть и снимите вибромотор.

⚠️️ Будьте осторожны! Вибромотор слегка приклеен.

С особой осторожностью извлекайте аккумулятор, поскольку он приклеен производителем изнутри.

Также нужно заранее посмотреть расположение шлейфов под аккумулятором, чтобы не повредить их.

ℹ️️ В рамке дисплея остались: разговорный динамик, боковые кнопки, межплатные шлейфы.
