Разборка/Ремонт мобильного девайса Realme C61 (Реалми С61 RMX3930) с описанием каждого шага и необходимого набора инструментов.

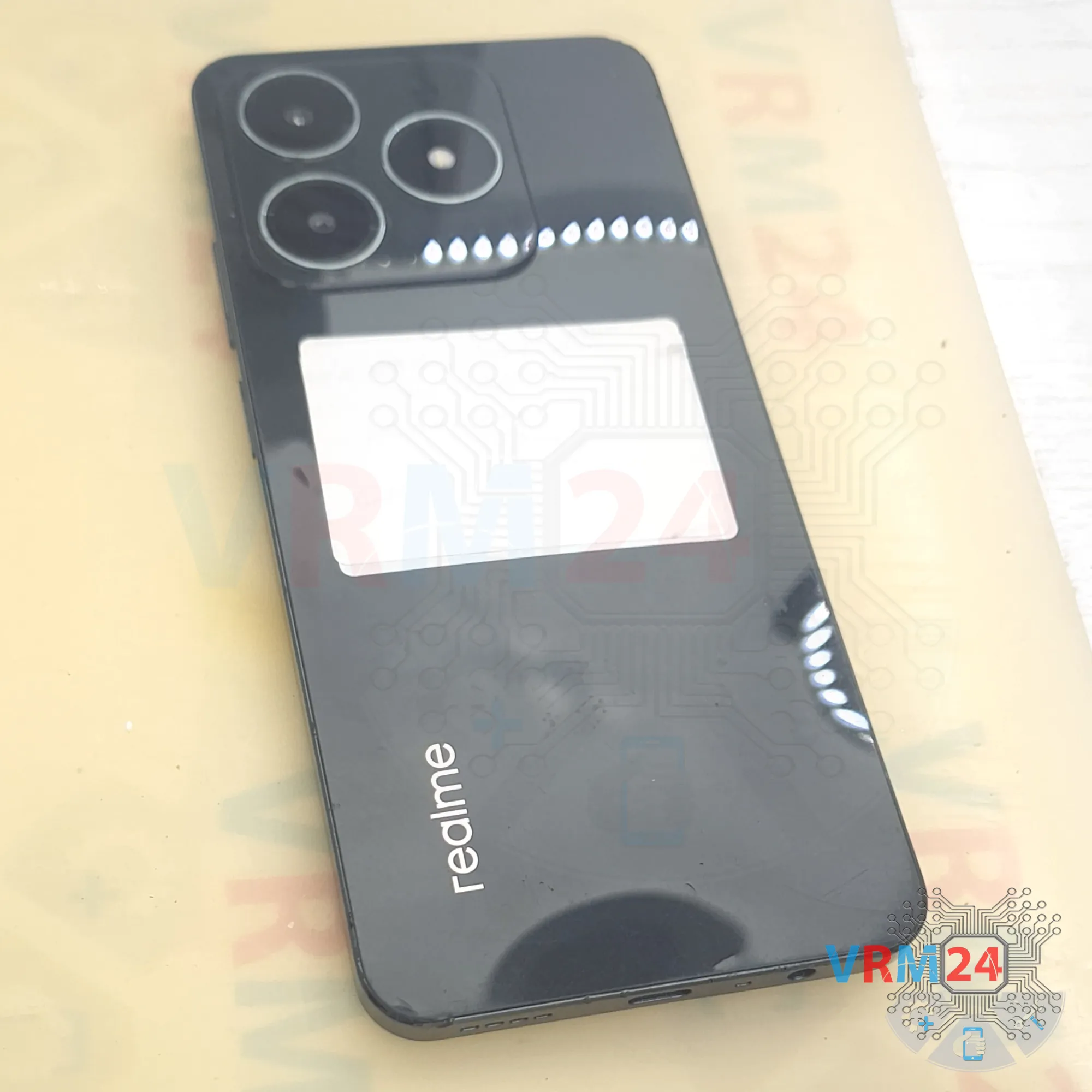

⚠️️ Перед разборкой не забудьте выключить телефон.

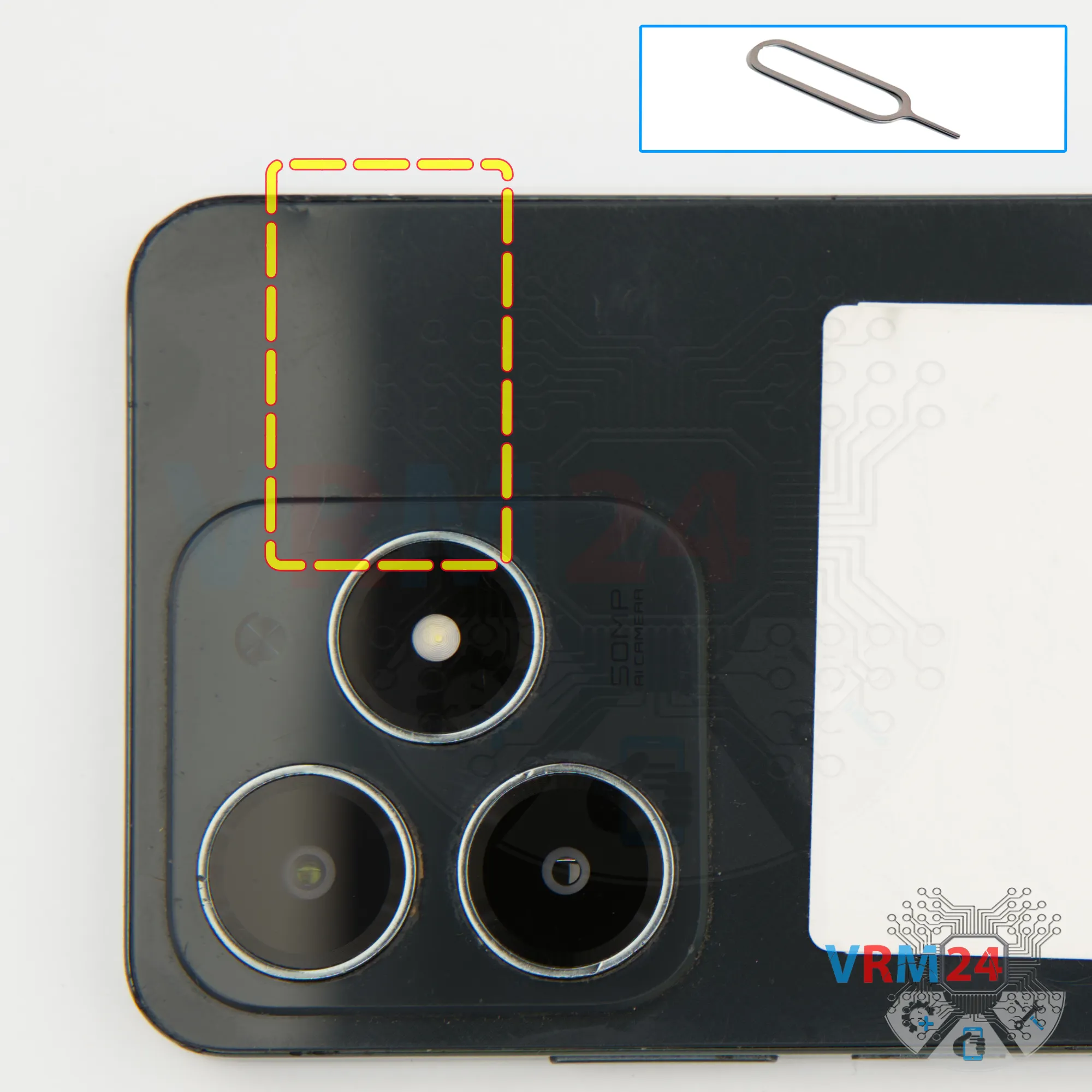

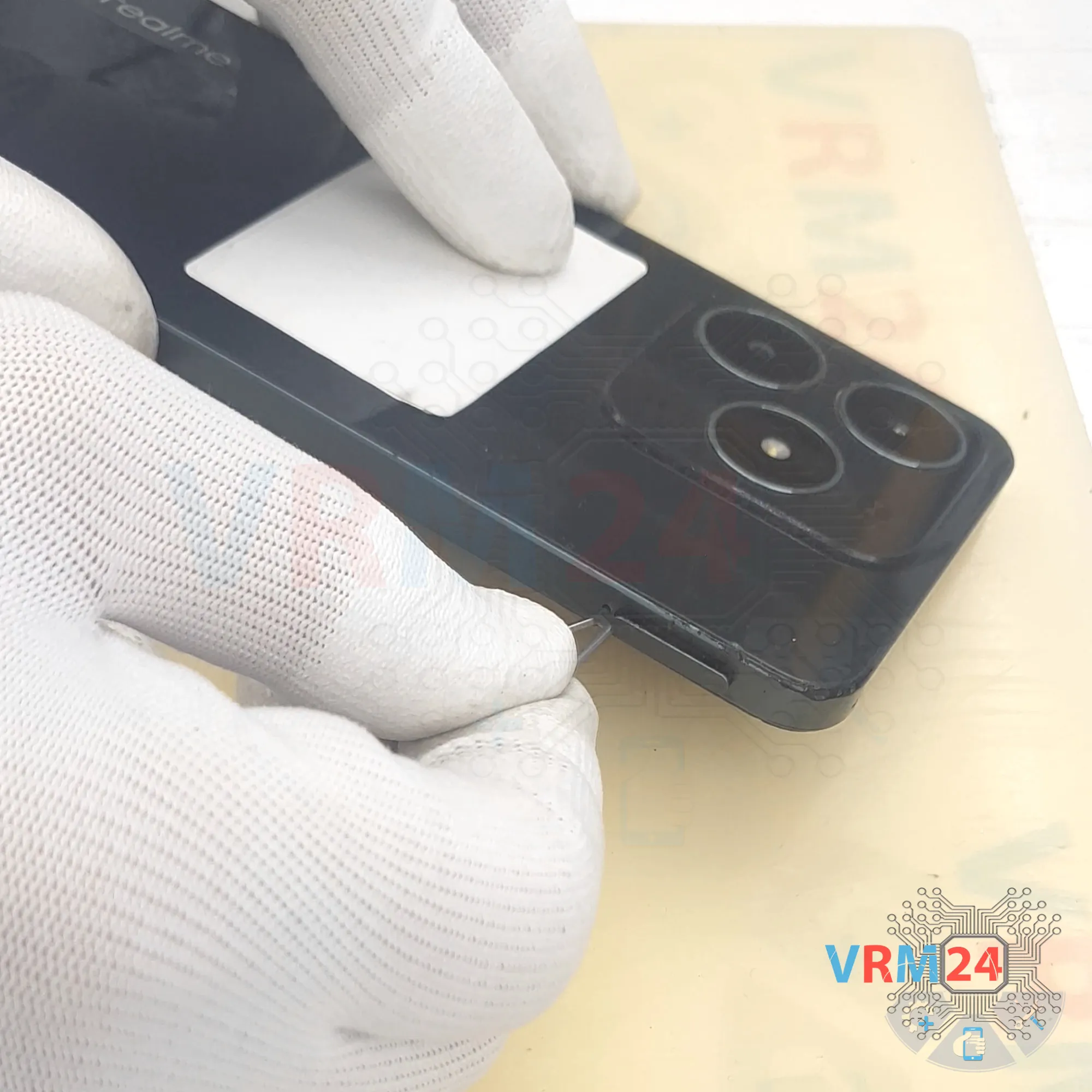

В первую очередь нам нужно вынуть лоток карт.

Для этого мы используем специальный инструмент.

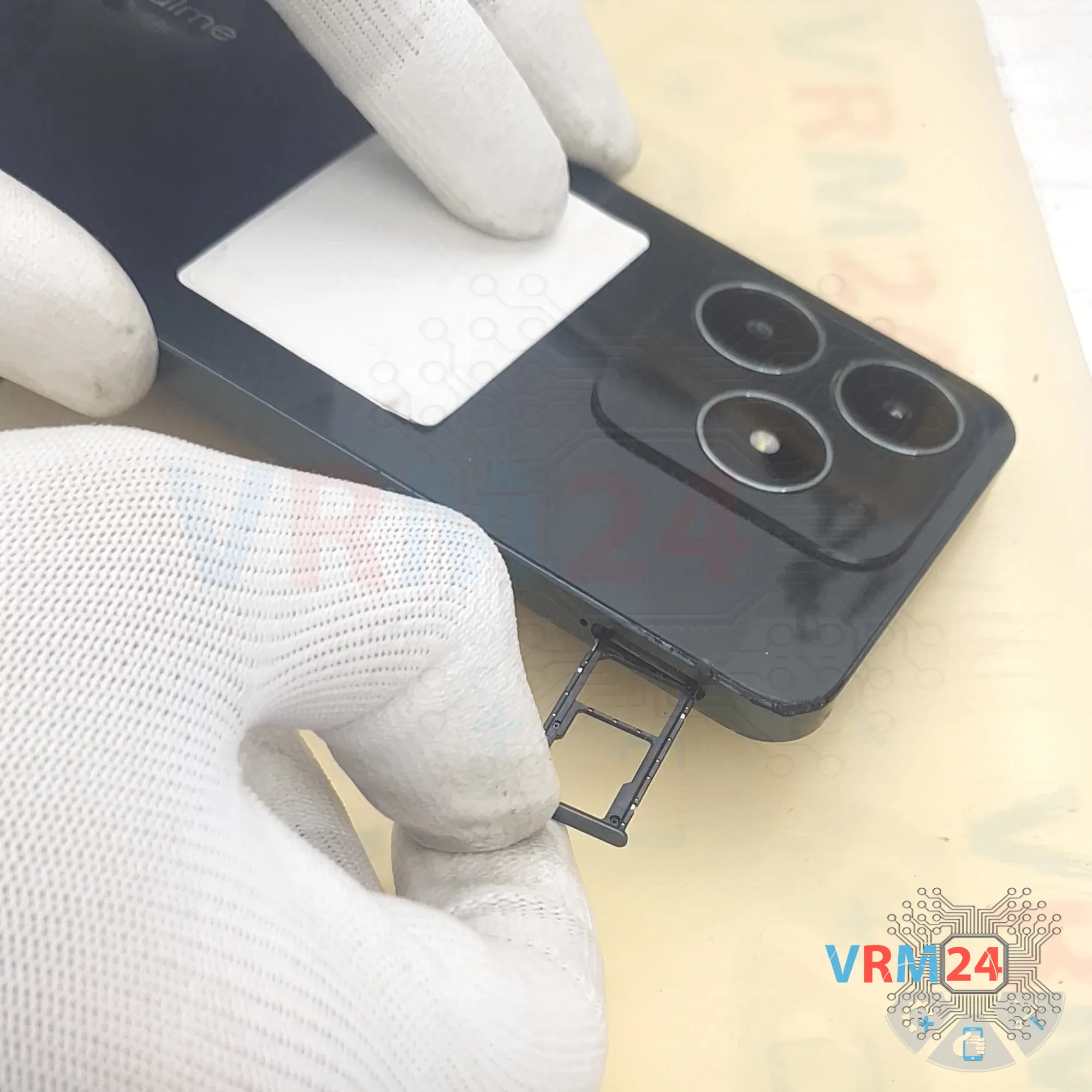

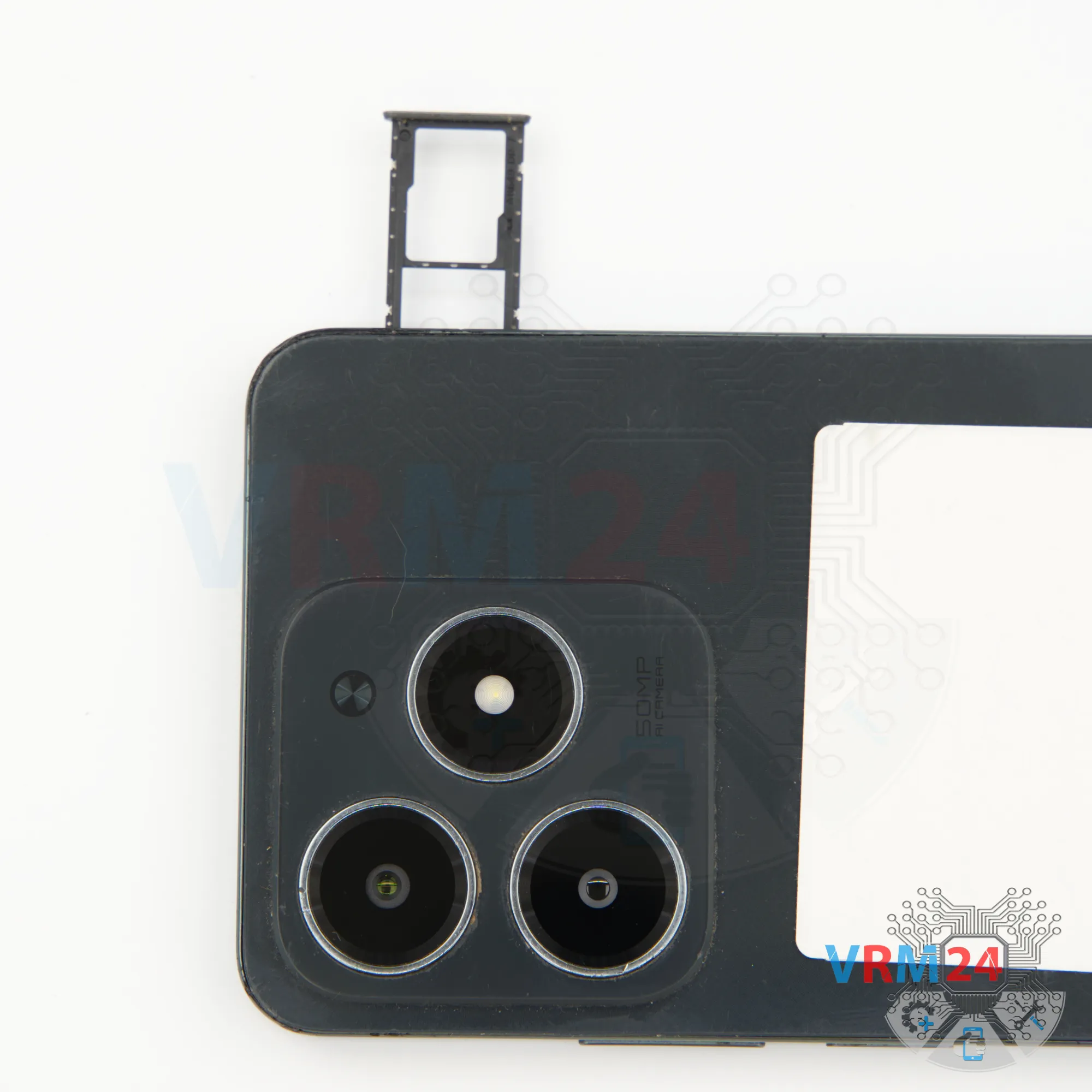

Выталкиваем лоток и убираем его в сторону.

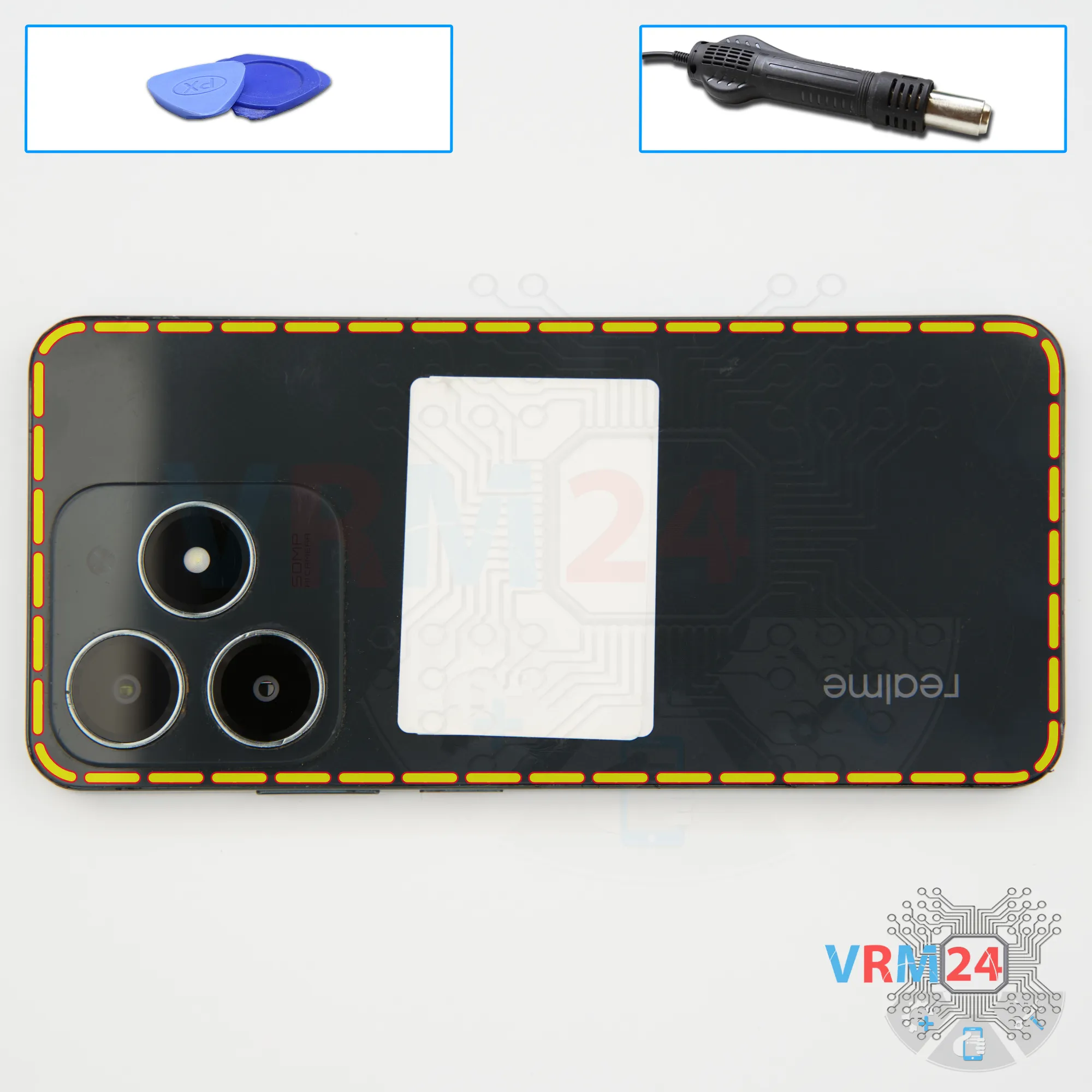

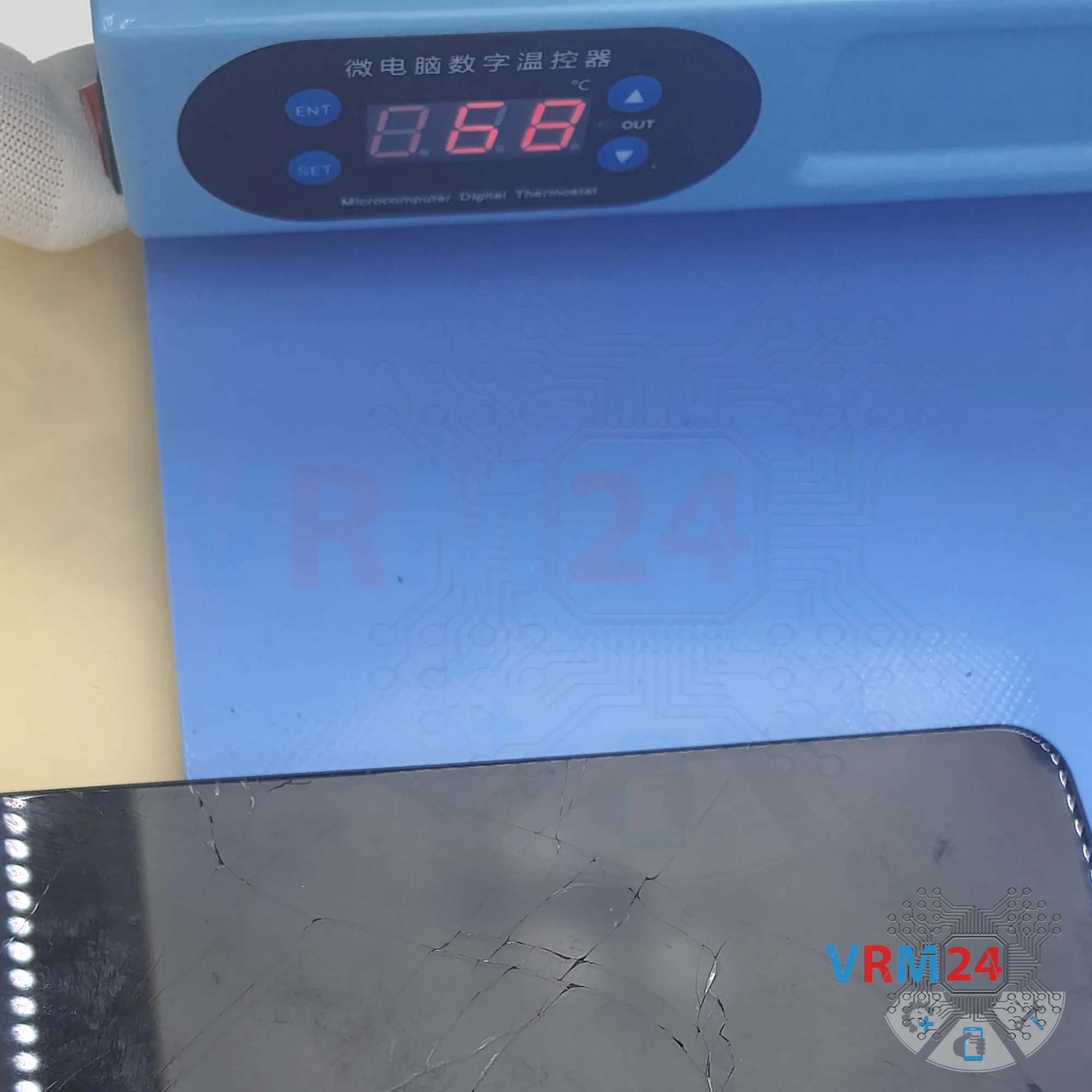

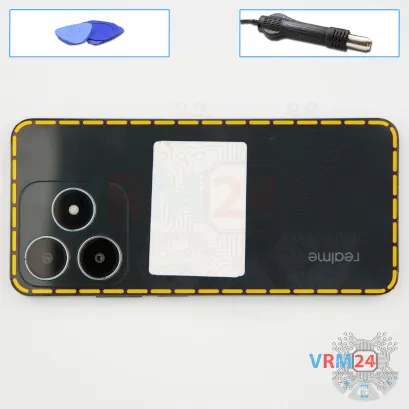

Затем нам нужно прогреть поверхность задней крышки до температуры приблизительно 70 градусов цельсия или 160 градусов фаренгейт. Для этого мы используем нагревательный коврик, но вы можете использовать и фен.

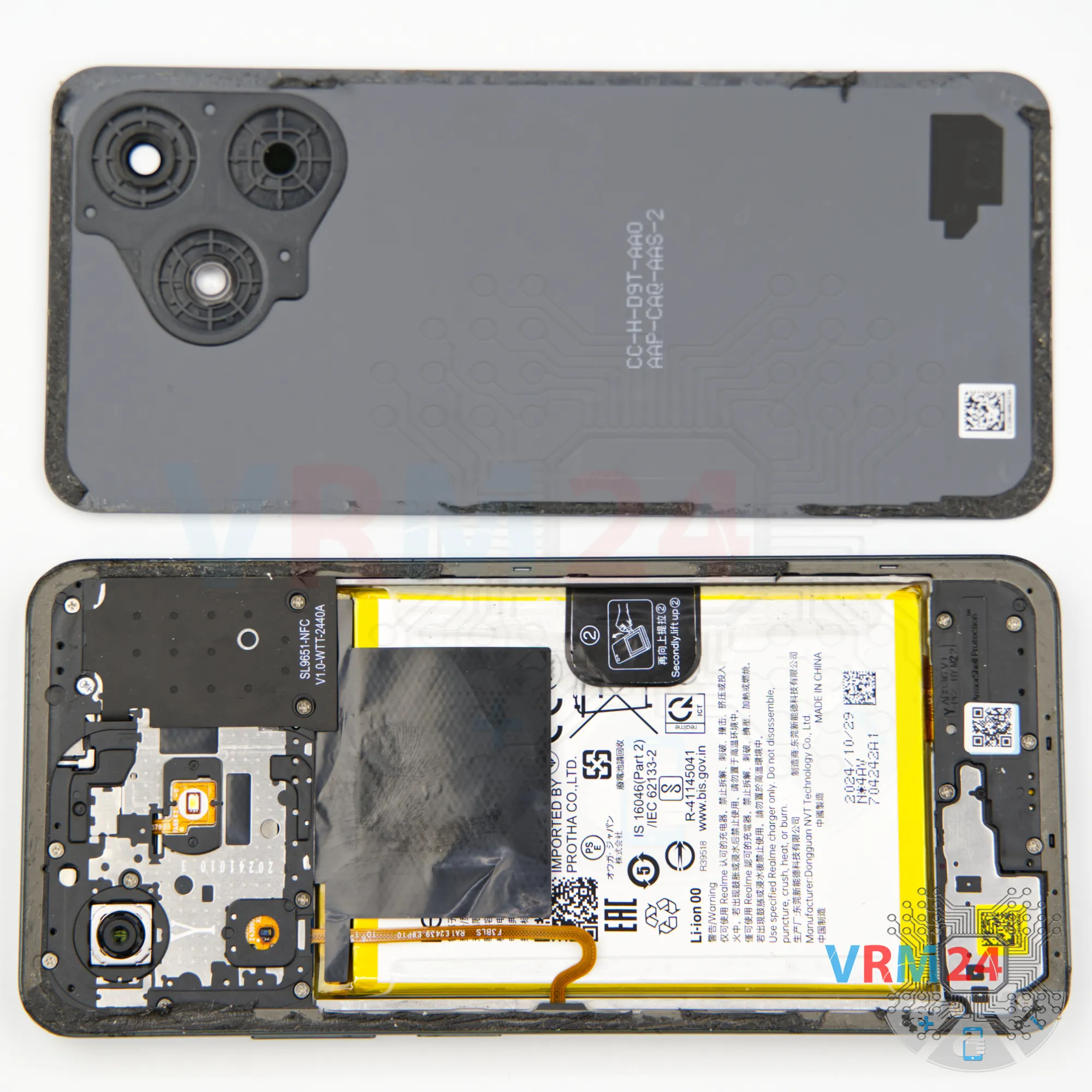

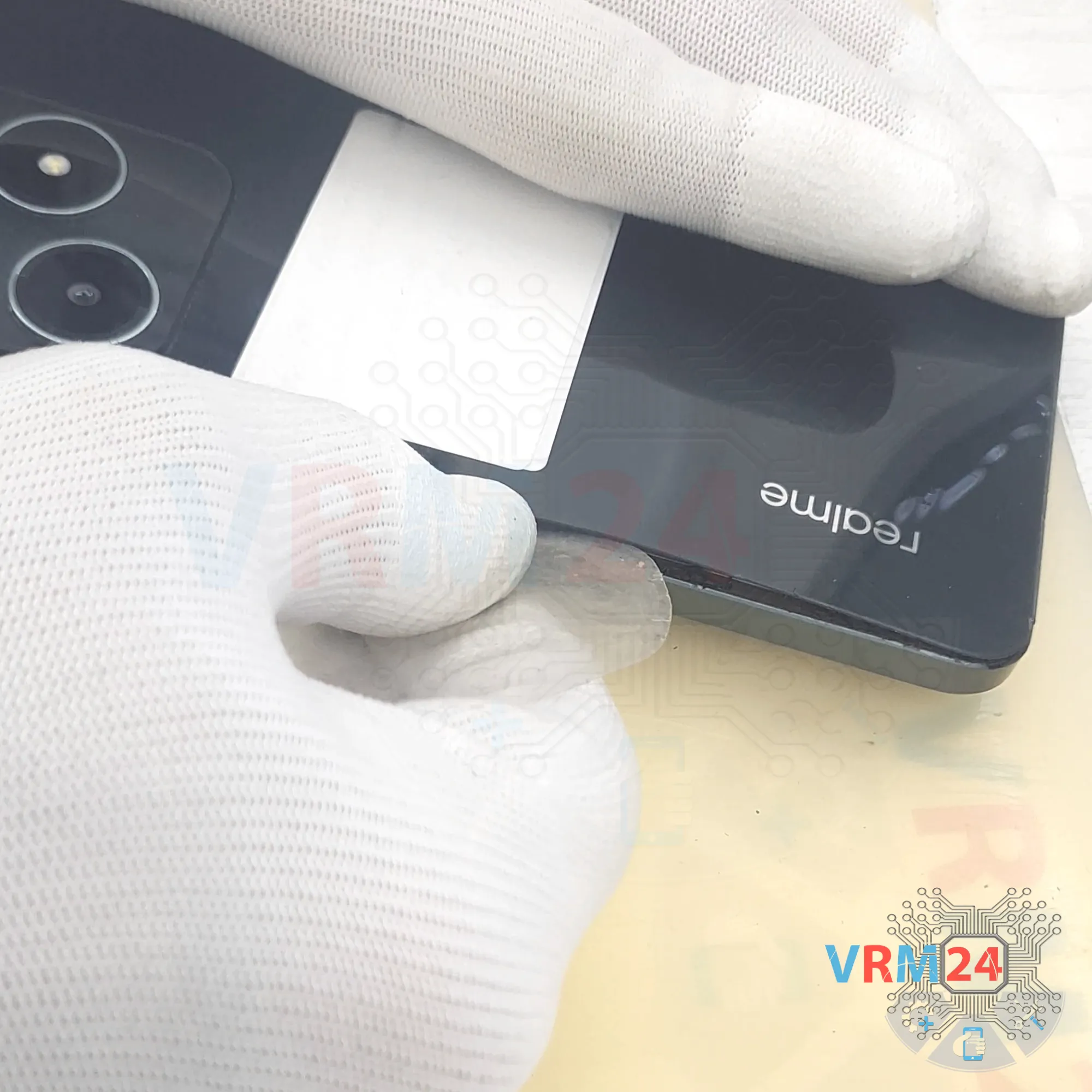

И по истечении 5-10 минут мы можем переходить к отсоединению или отклеиванию задней крышки. Для этого мы используем тонкую пластиковую пленку, вставляем ее в зазор между задней крышкой и средней крышкой и пробуем аккуратно отсоединять заднюю крышку.

Аккуратно проводим пленкой по краю, срезая клевую основу.

Как всегда нужно быть аккуратным в районе камер, поскольку мы можем повредить линзы и нужно быть аккуратным в районе боковых кнопок и датчика отпечатка пальцев, там могут быть шлейфы.

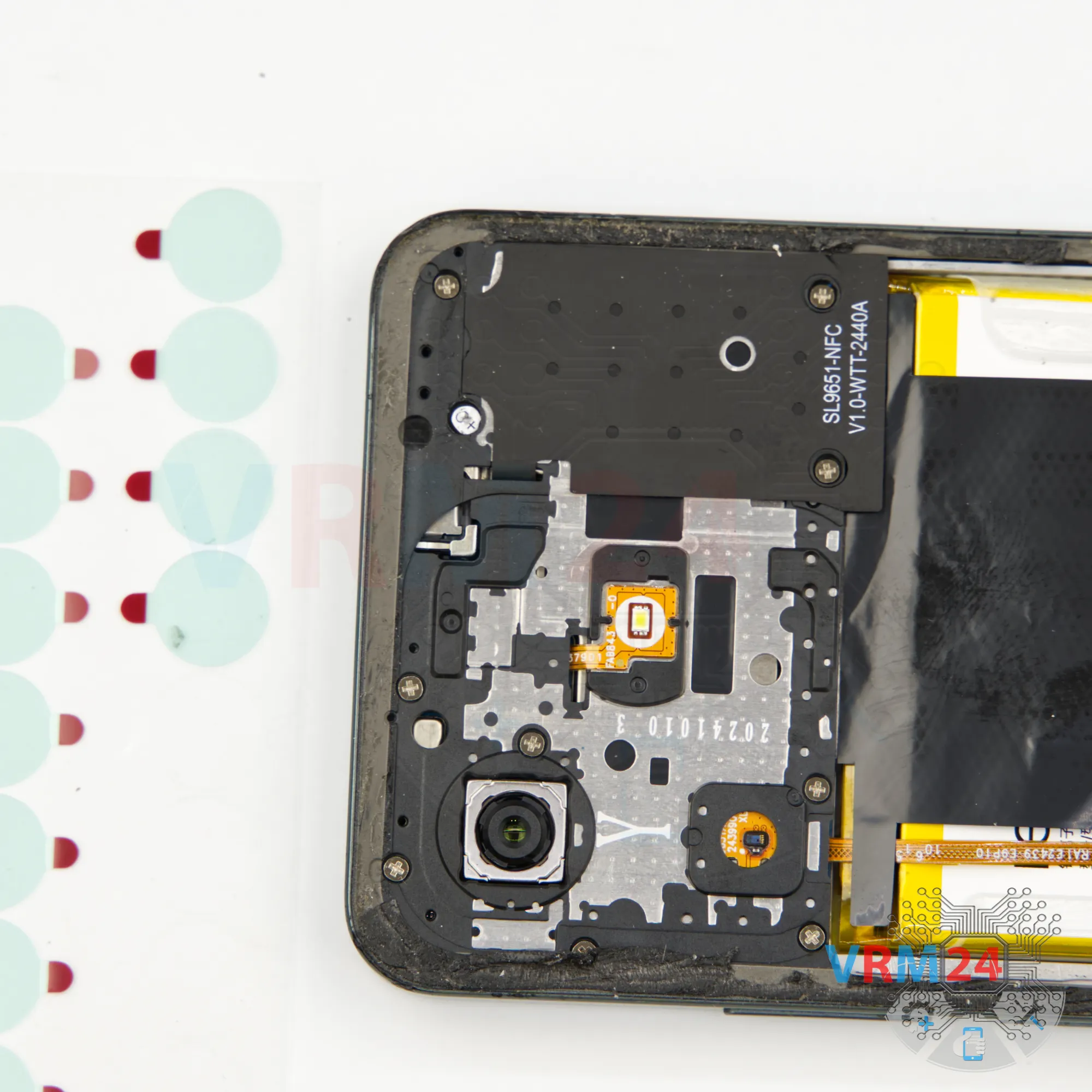

И теперь нам нужно закрыть линзу одной камеры. Аккуратно закрываем ее, чтобы на нее не попала пыль.

Защитную пленку мы наклеиваем не на саму, а на ободок вокруг камеры.

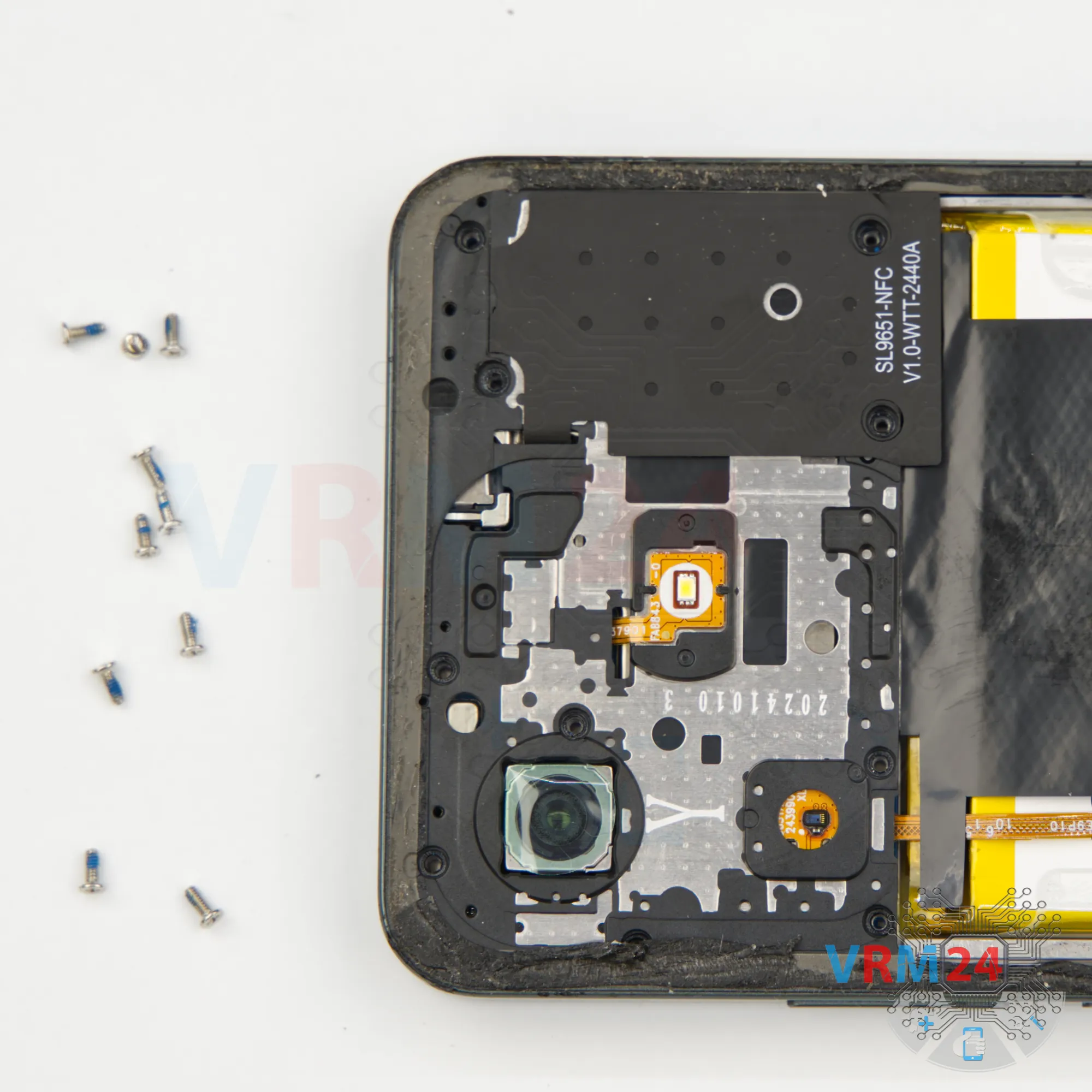

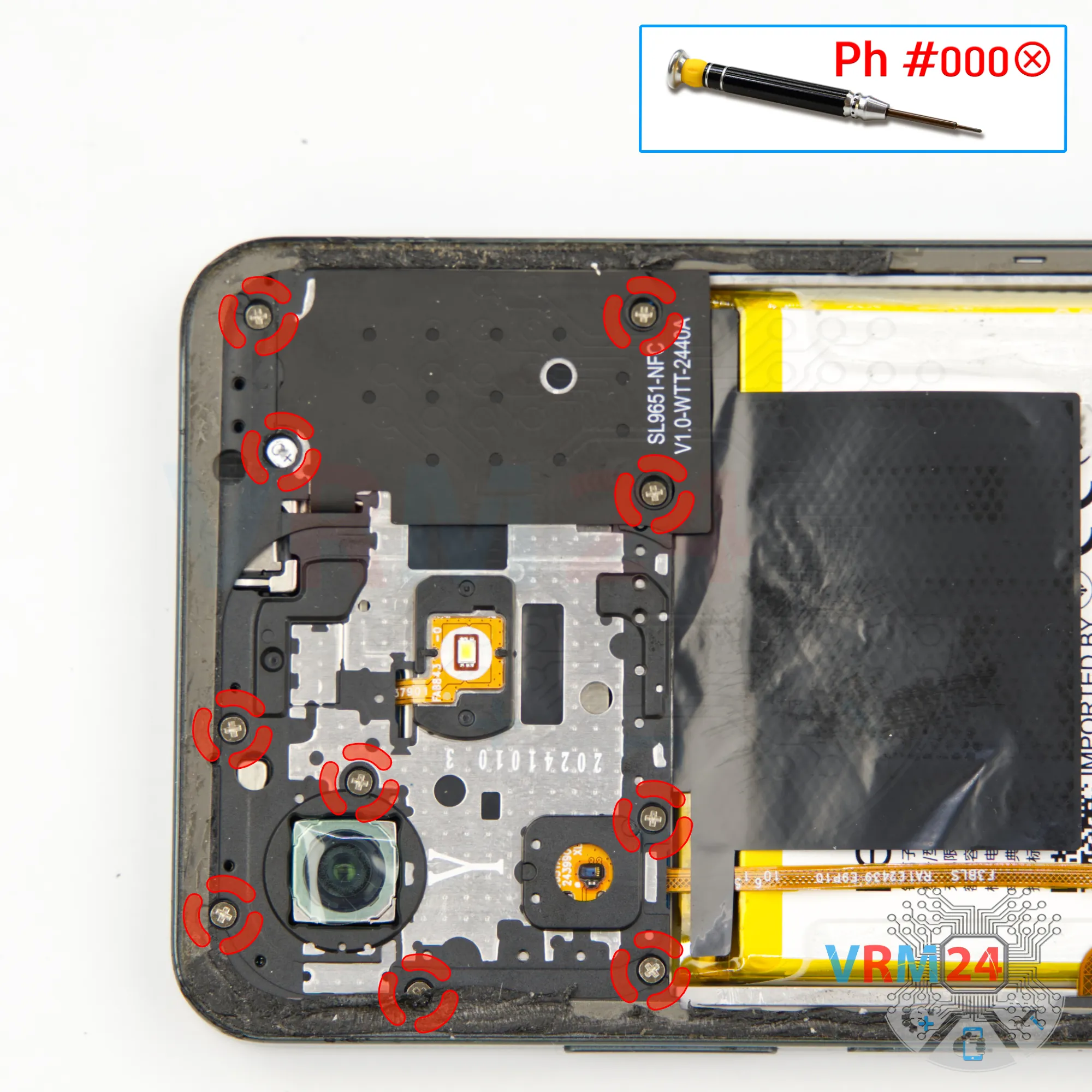

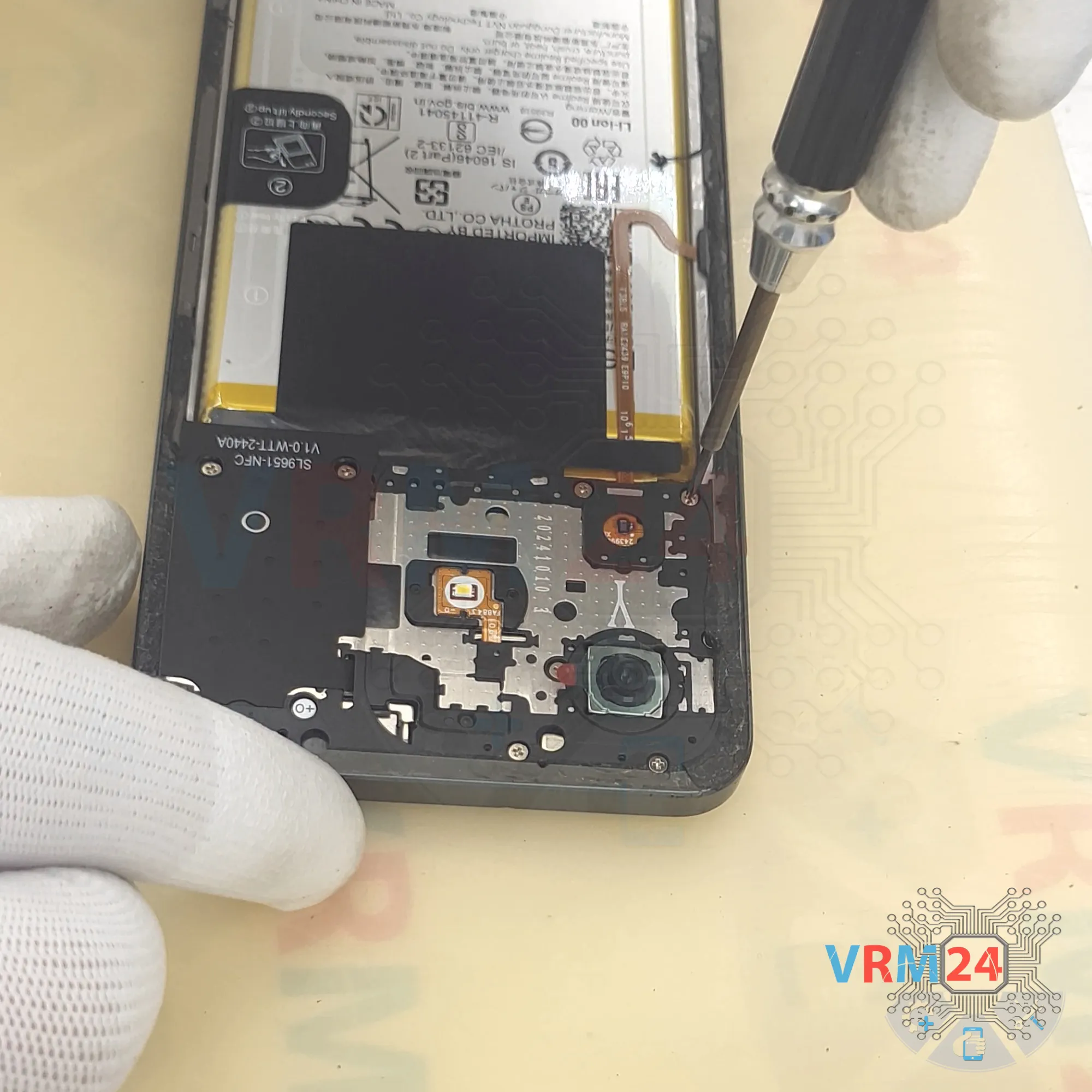

Итак, после этого мы переходим к выкручиванию винтов в верхней части.

Для этого мы используем крестовую отвертку 1,5 миллиметра или Philips #000.

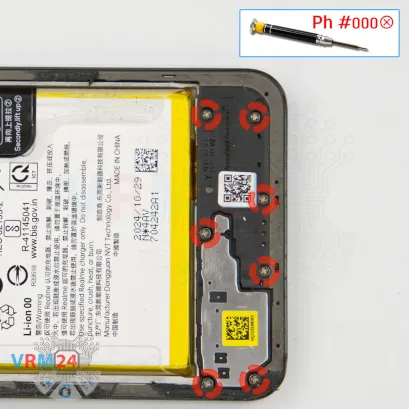

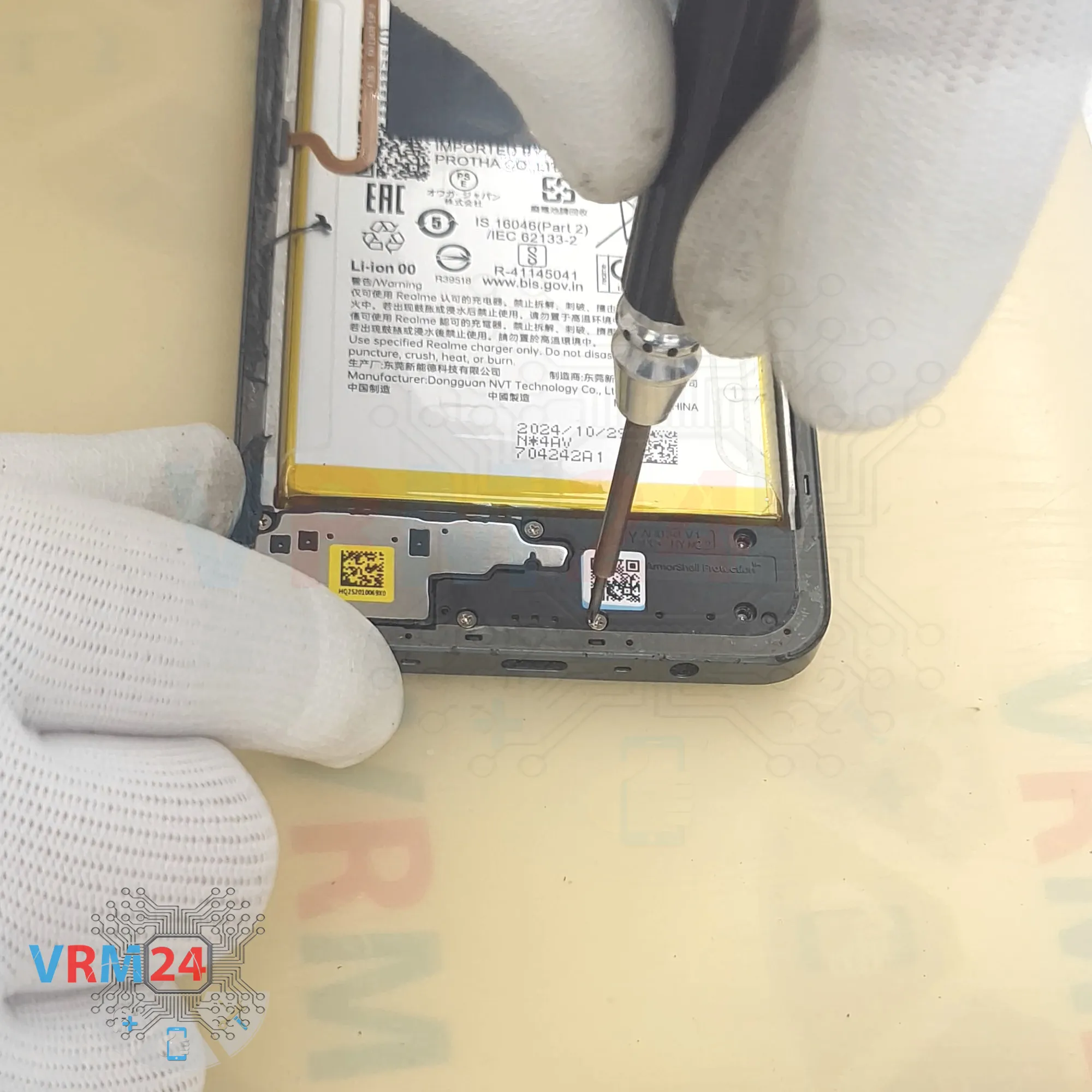

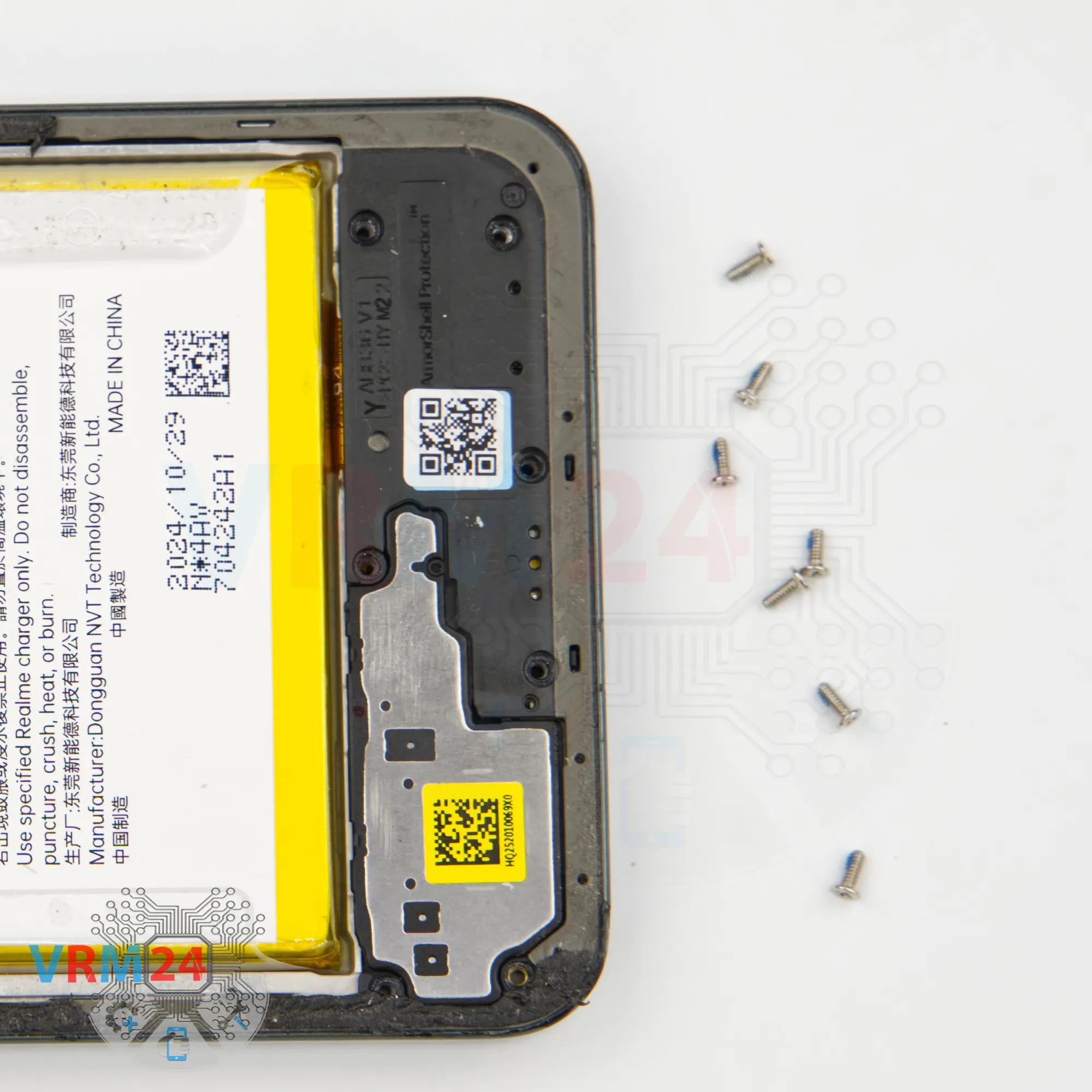

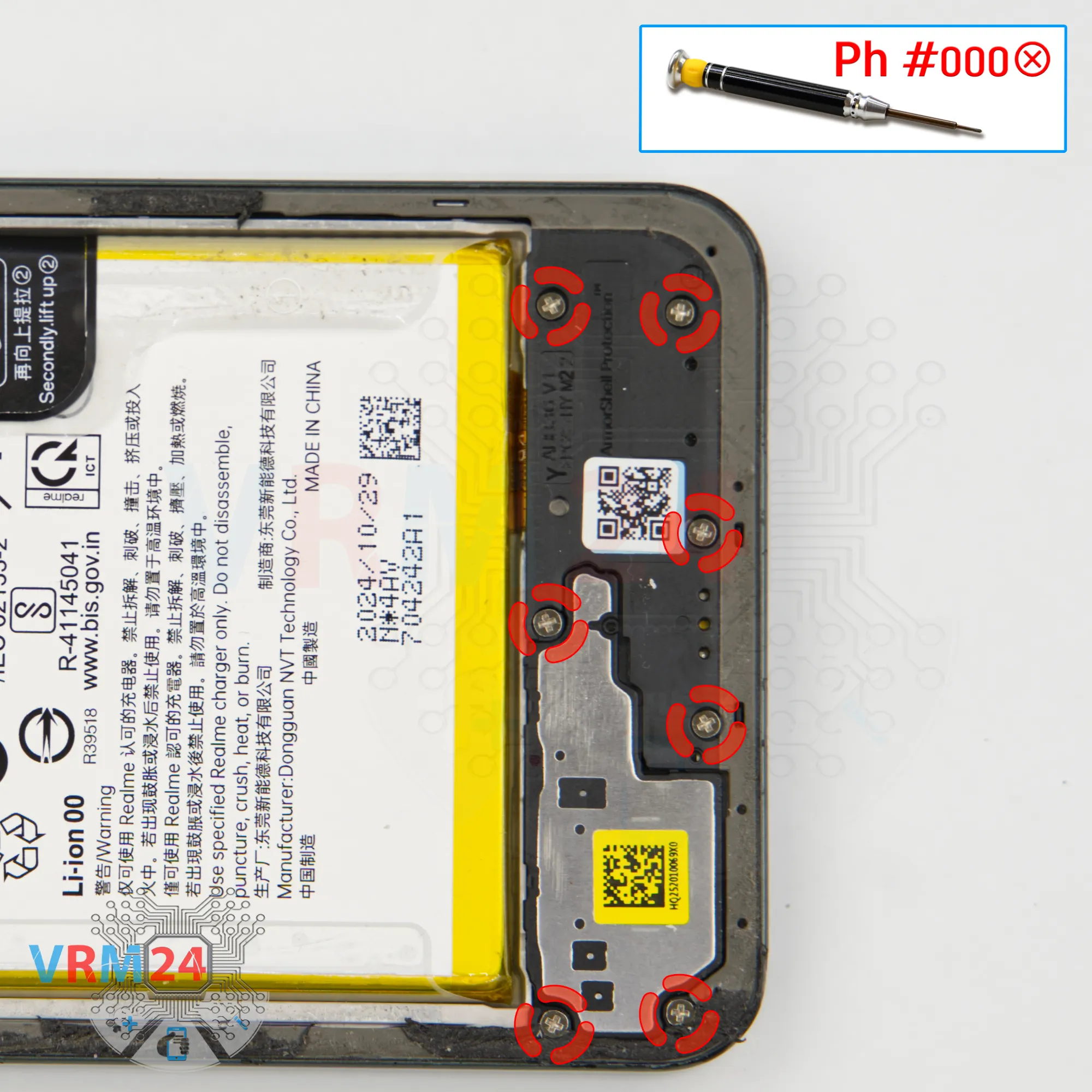

После этого мы переходим к выкручиванию винтов в нижней части. Для этого мы используем также крестовую отвертку 1,5 миллиметра или philips #000.

И после этого переходим к отсоединению средней крышки.

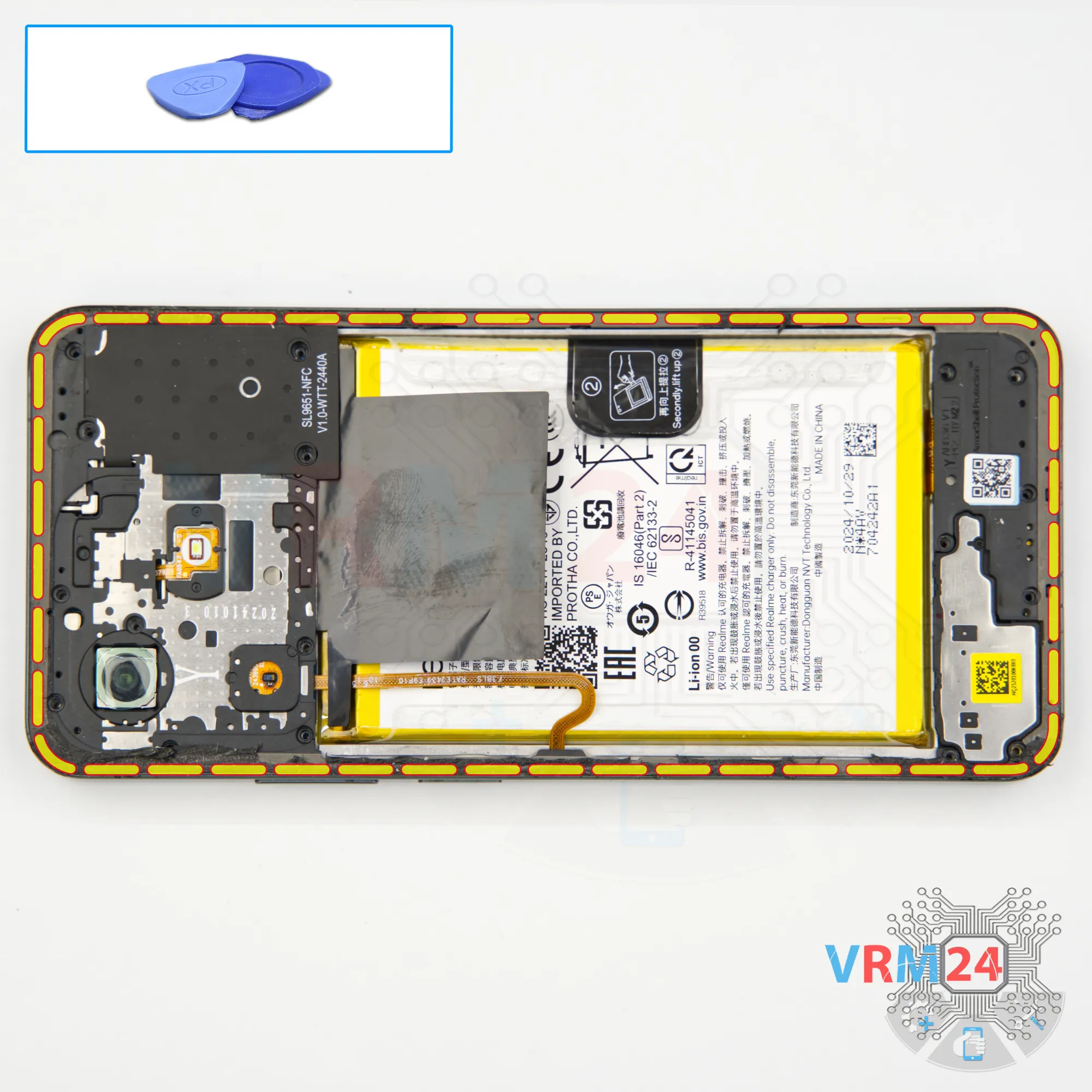

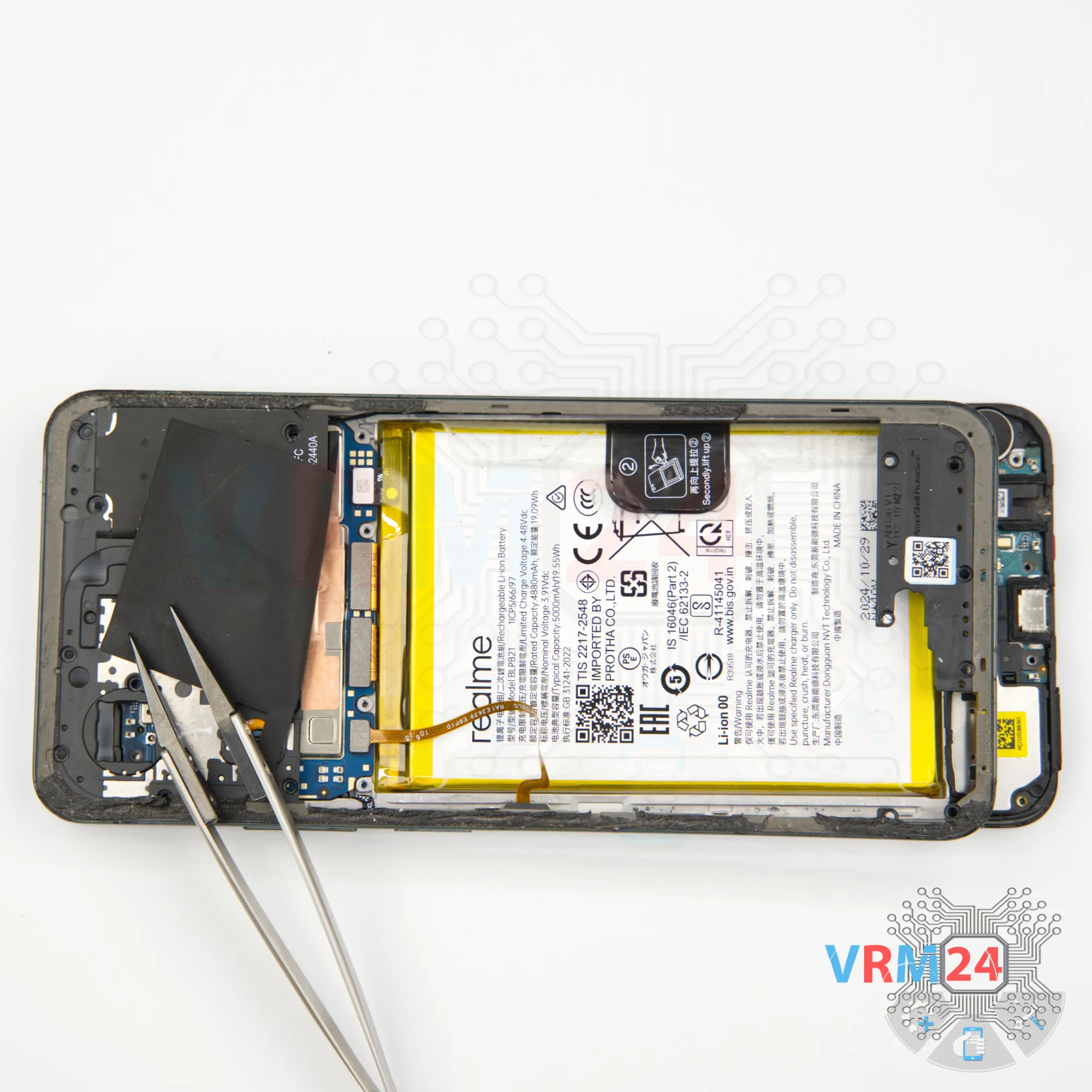

Для этого мы вначале используем тонкую пластиковую пленку, вставляем ее в зазор между средней крышкой и рамкой дисплея в районе лотка карт, отсоединяем несколько клипс и затем уже используем инструмент потолще.

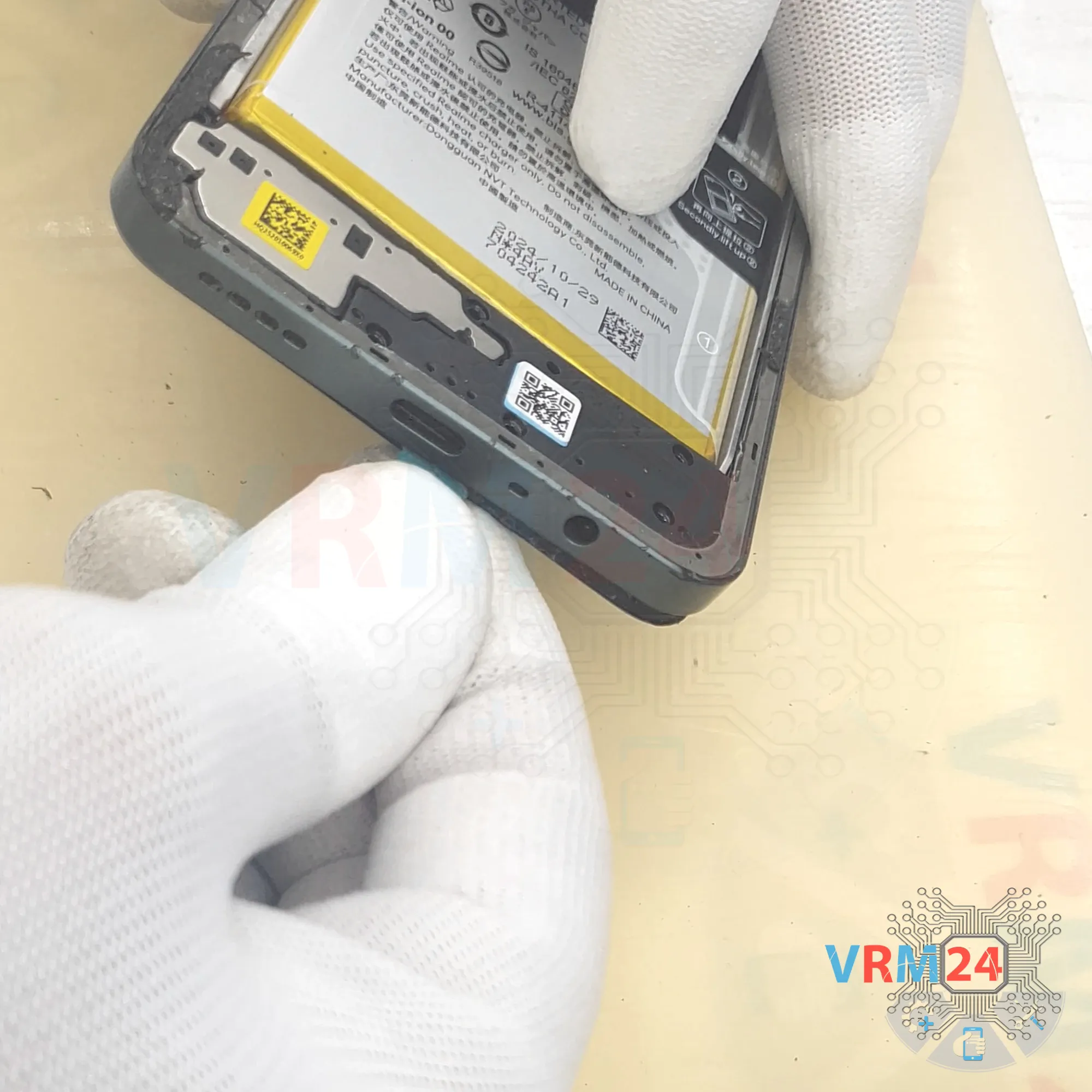

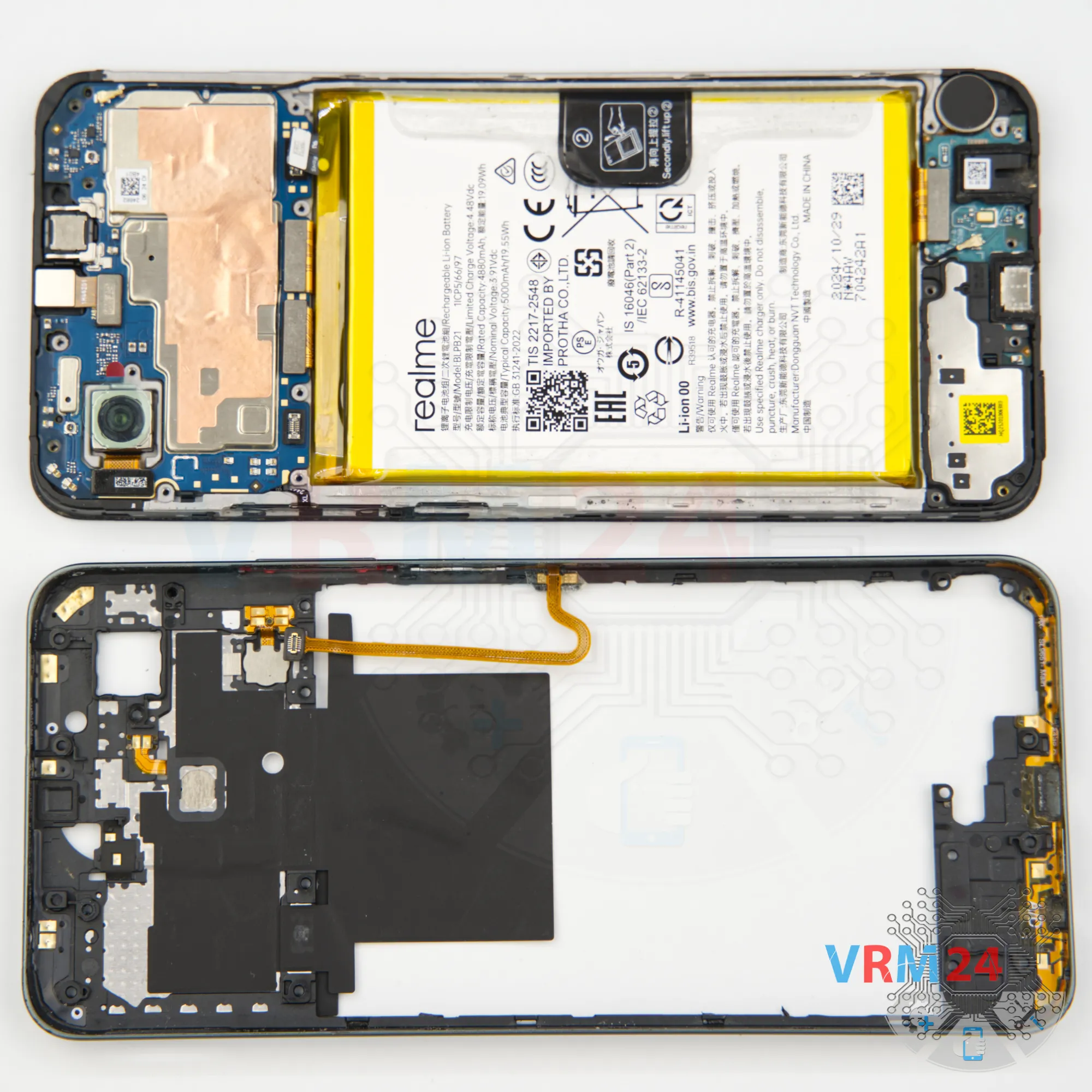

Аккуратно проходим по краю, отсоединяя среднюю крышку.

Обратите внимание, что крышка очень крепко держится на краях. И также нужно быть очень аккуратным с кромкой дисплея, чтобы случайно ее не повредить.

Края дисплея можно легко сломать, они просто раскрошатся и у вас будут такие неприятные маленькие дырочки со стороны дисплея.

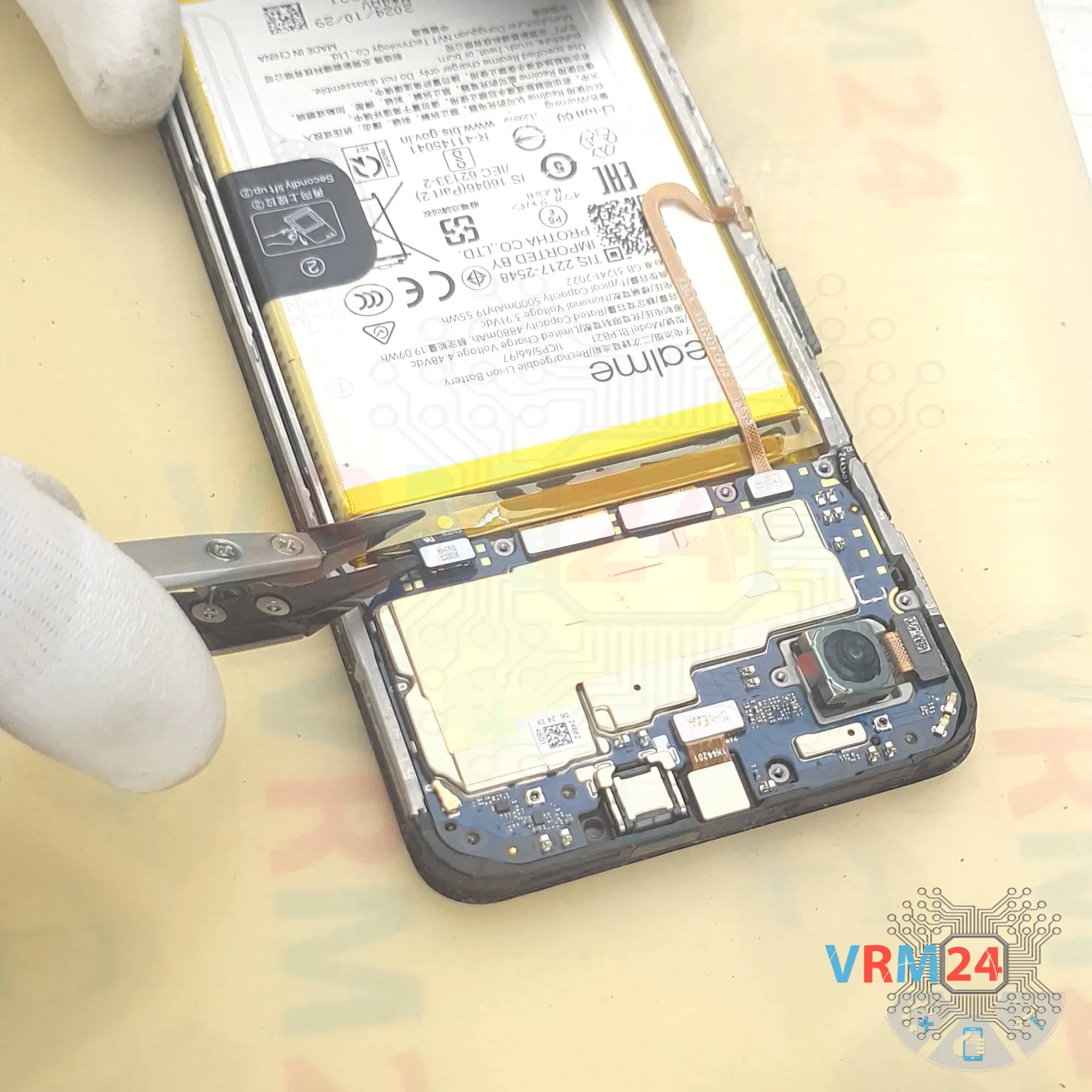

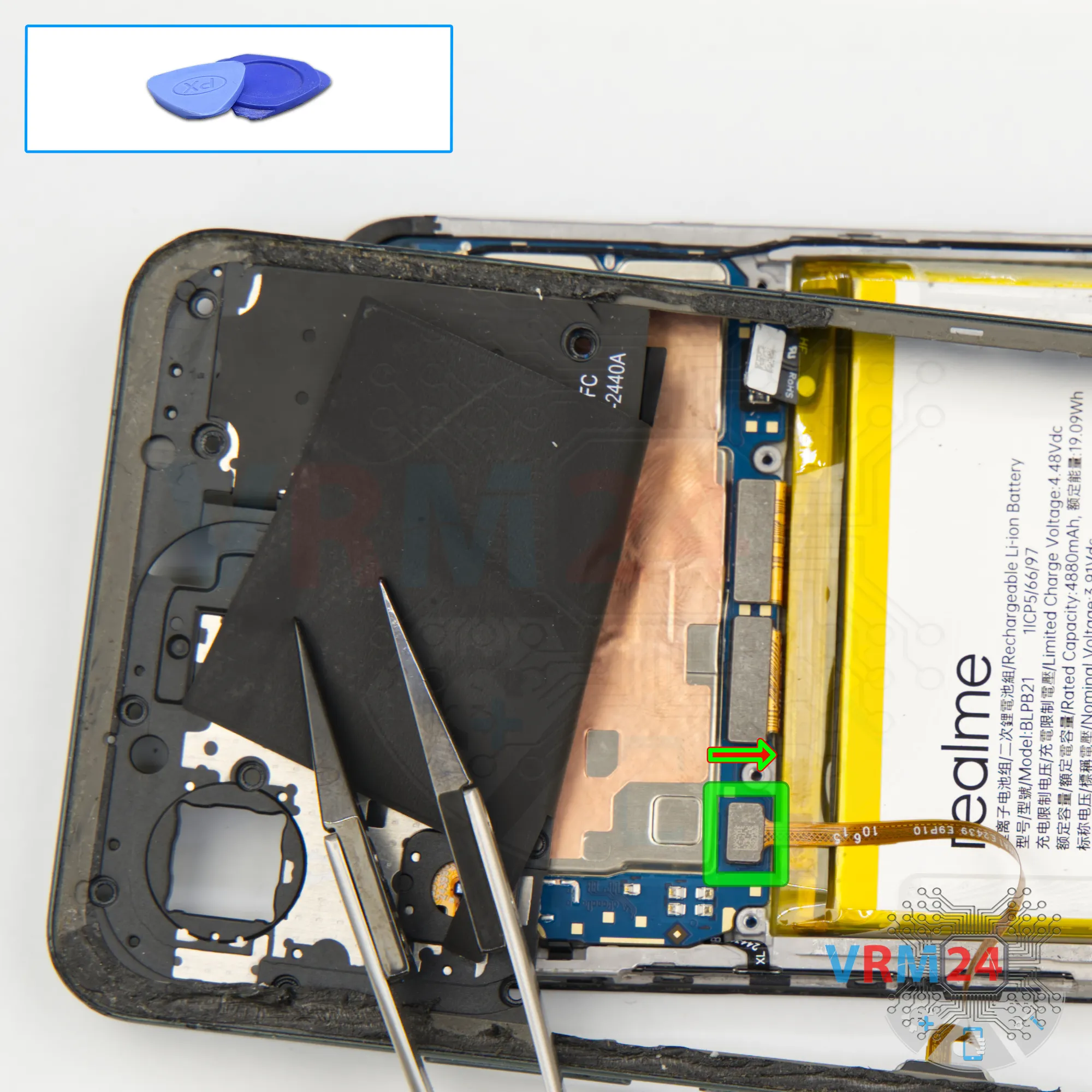

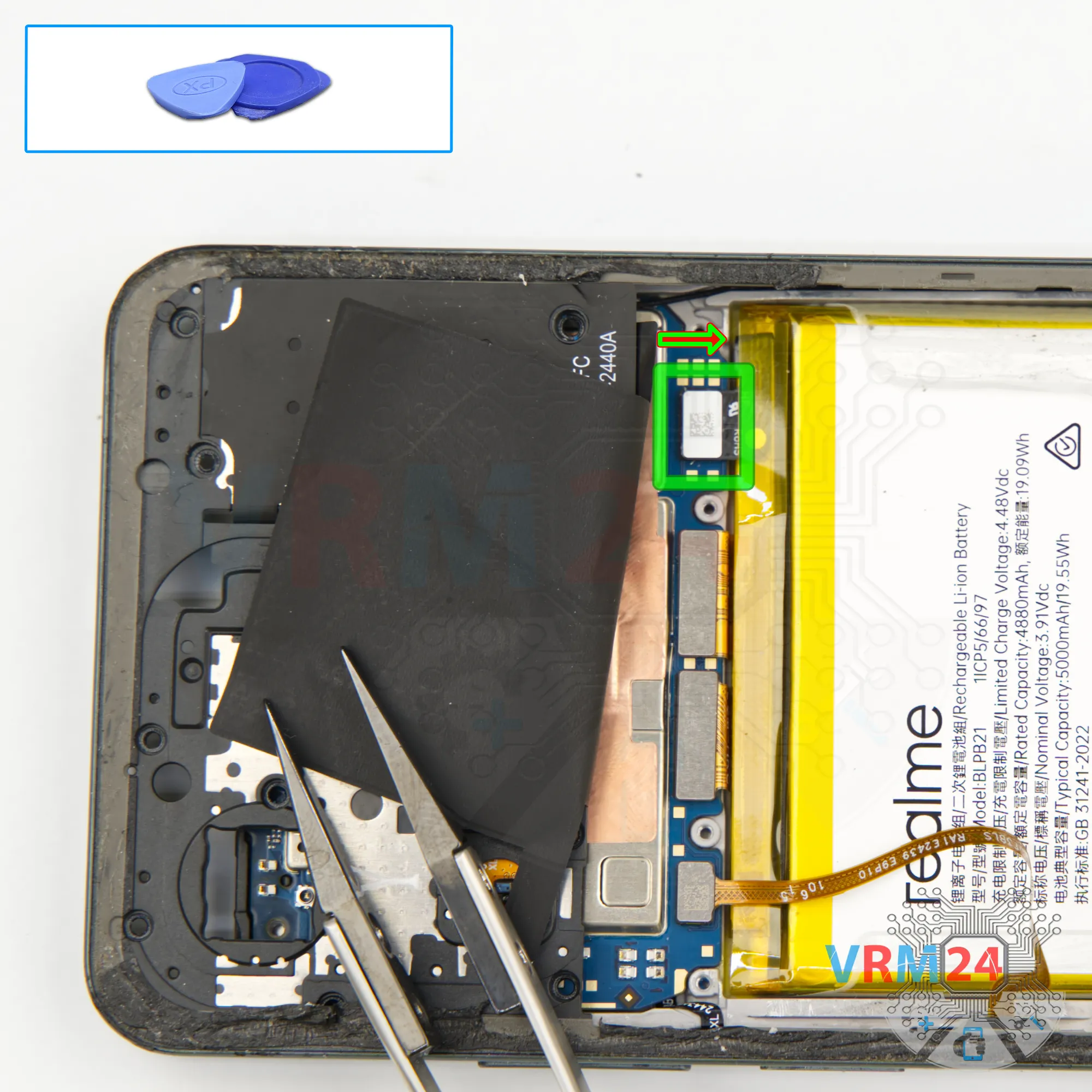

Затем отсоединяем разъём аккумулятора с помощью неметаллического инструмента.

ℹ️️ Модель Realme C61 RMX3930 оснащена аккумулятором BLPB21 ёмкостью 5000 мАч.

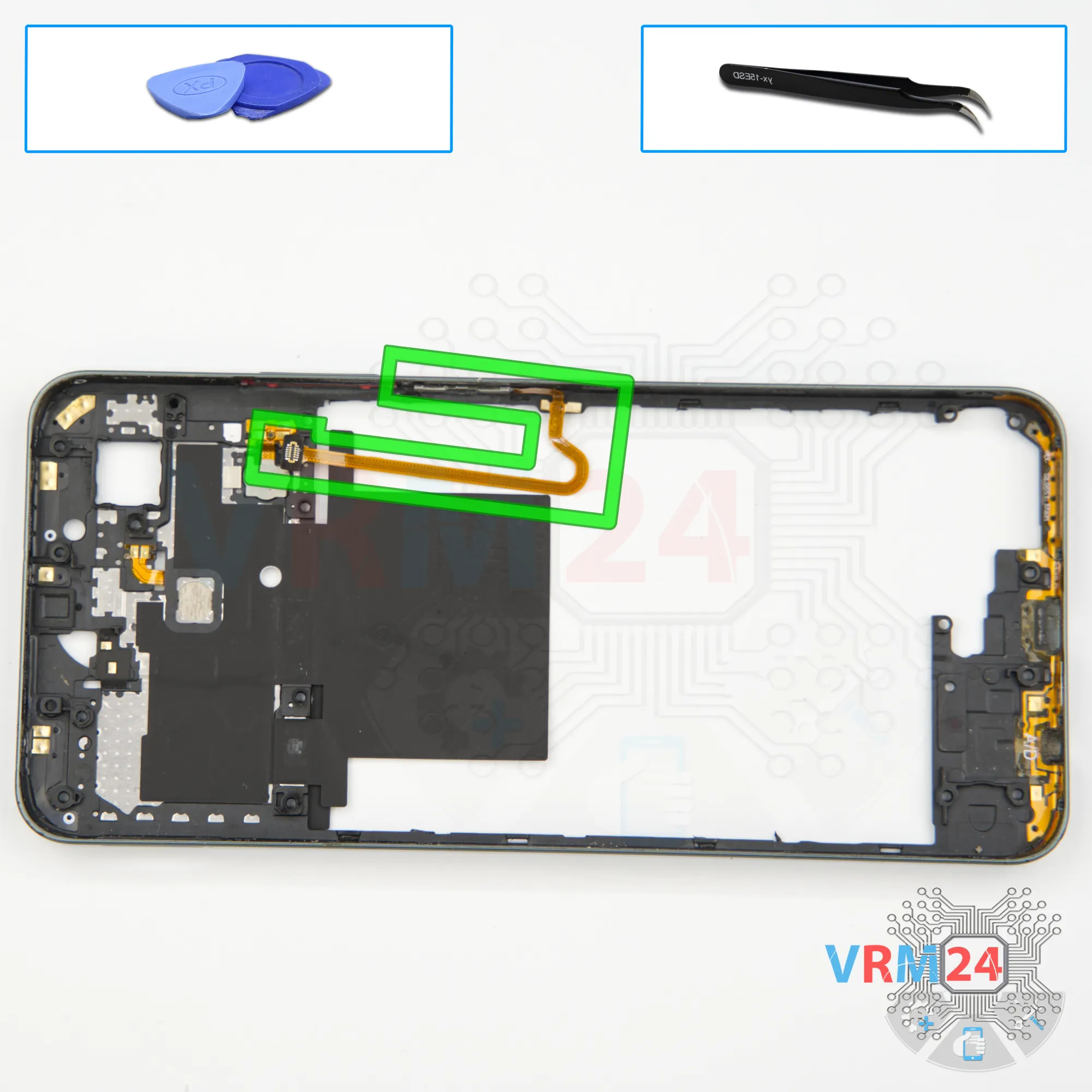

Затем отсоединяем разъем сканера отпечатков пальцев и убираем среднюю рамку в сторону.

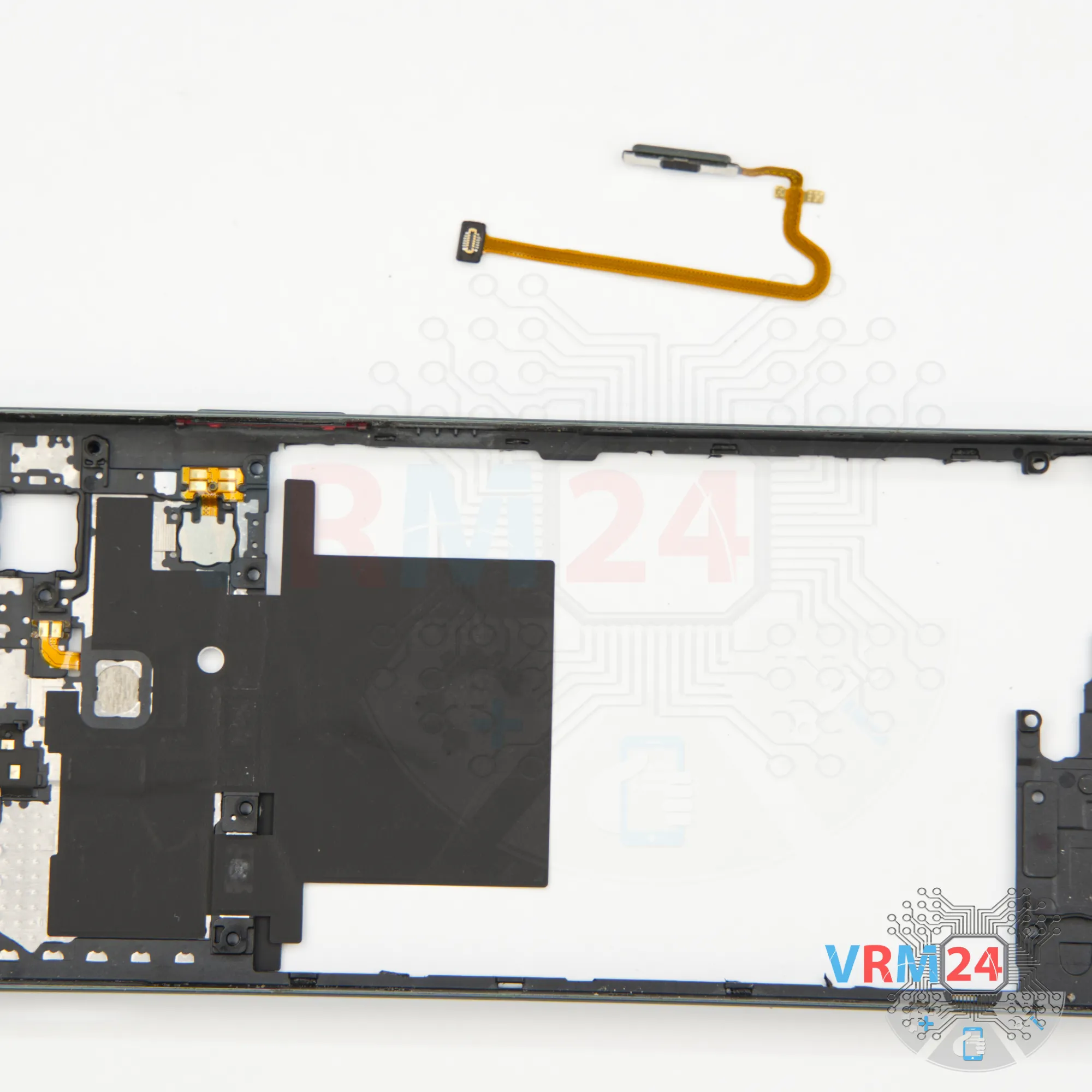

И мы можем отсоединить сканер отпечатков пальцев, он слегка приклеен.

После этого мы можем переходить к нижней части.

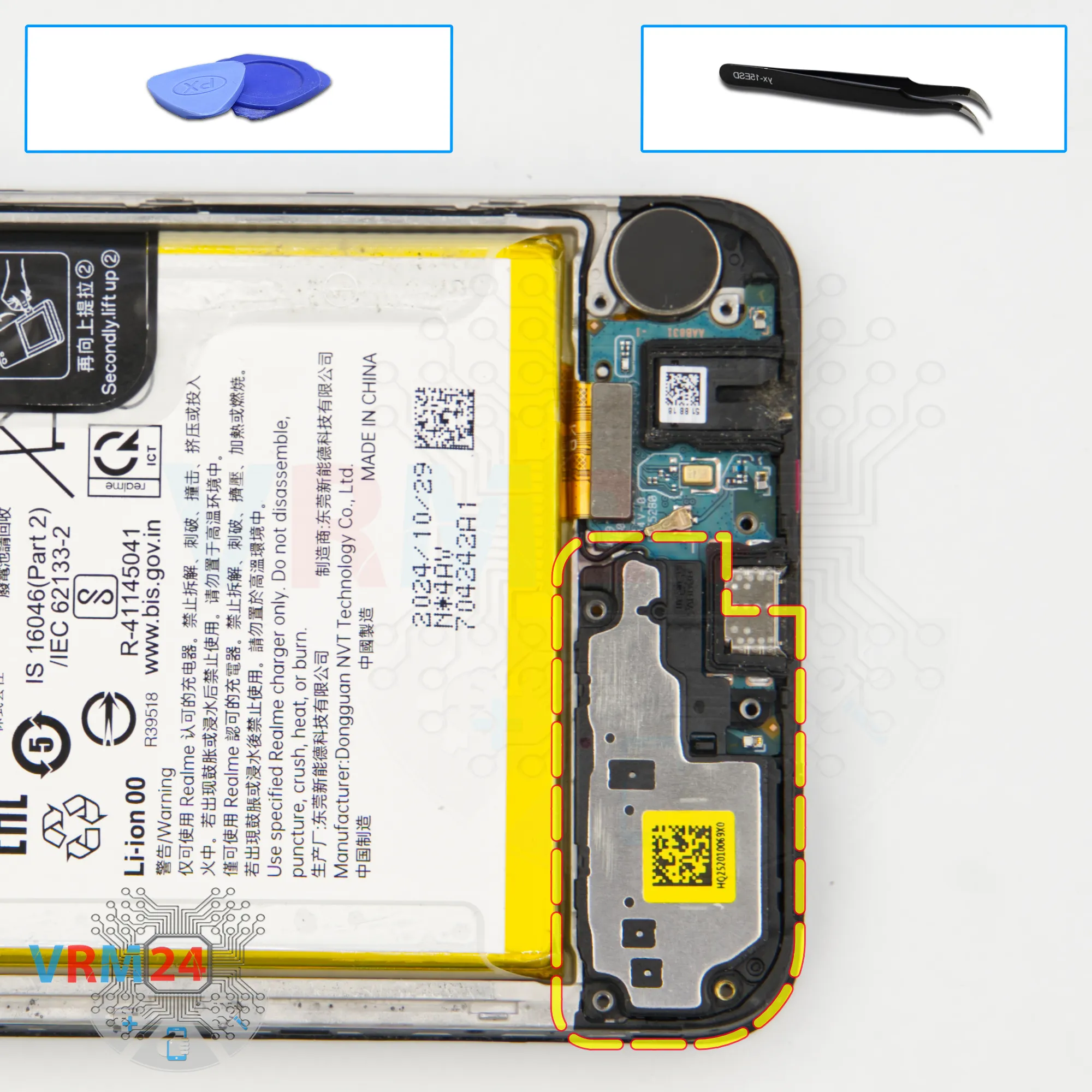

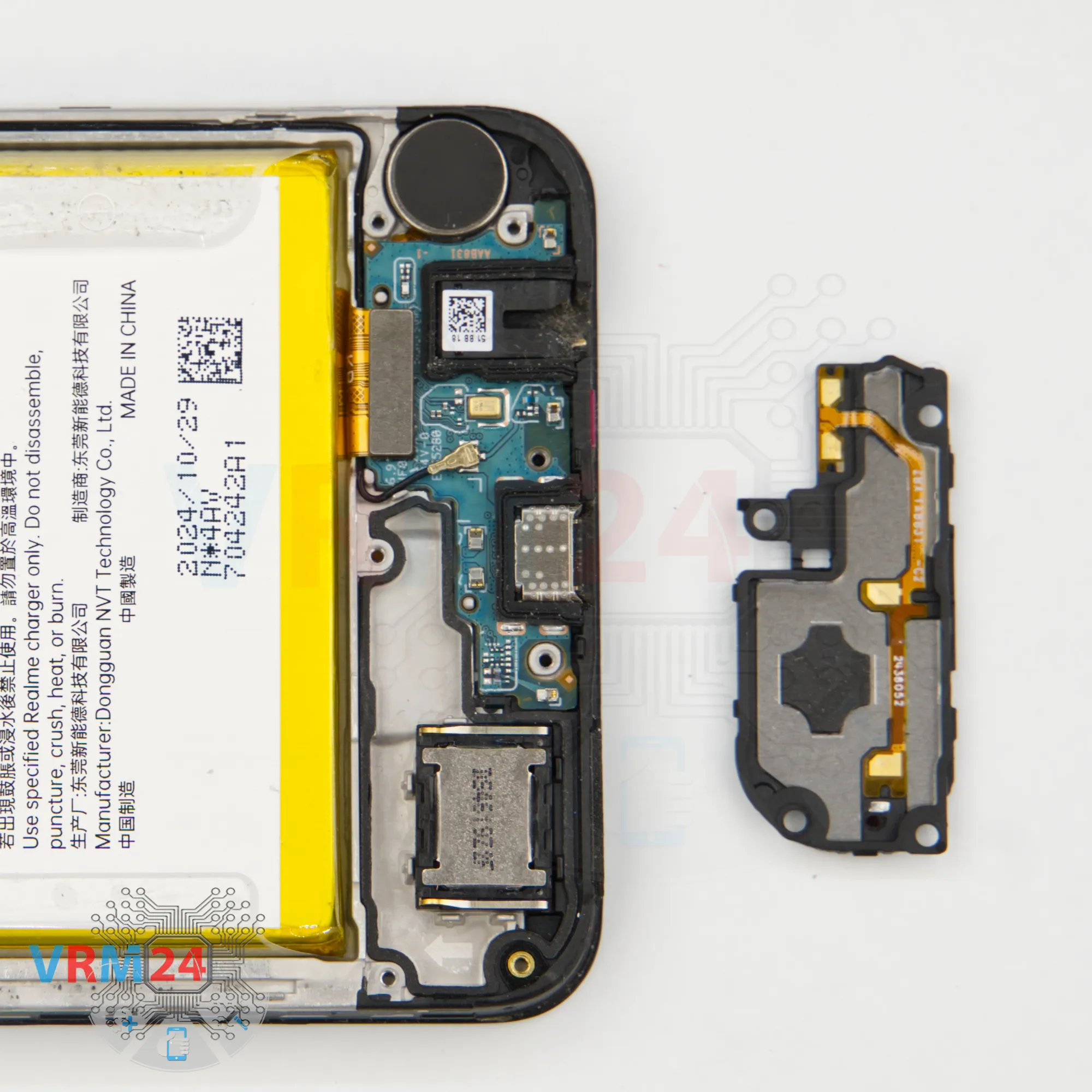

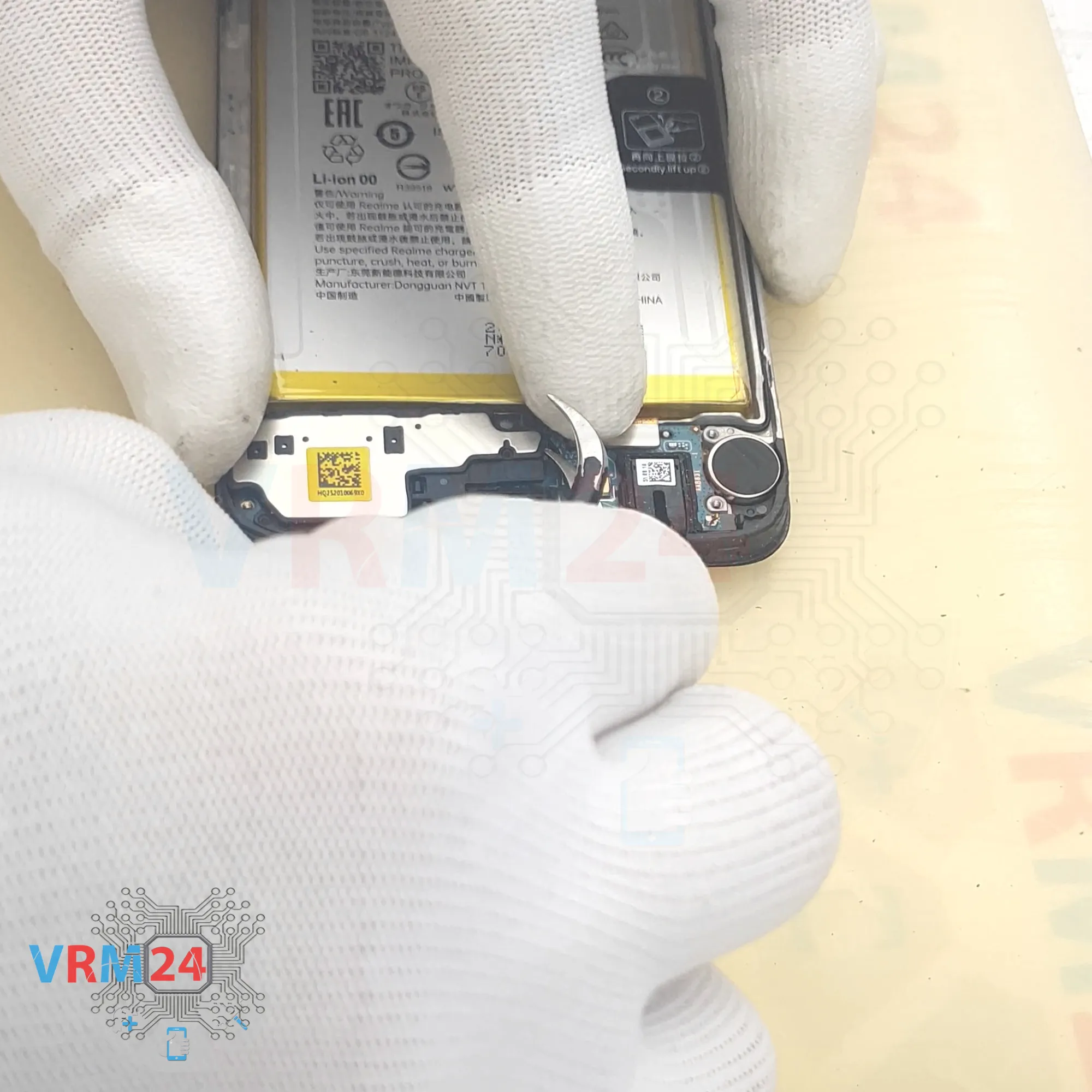

Вначале нам нужно отсоединить крышку с контактными площадками, а динамик расположен в рамке дисплея.

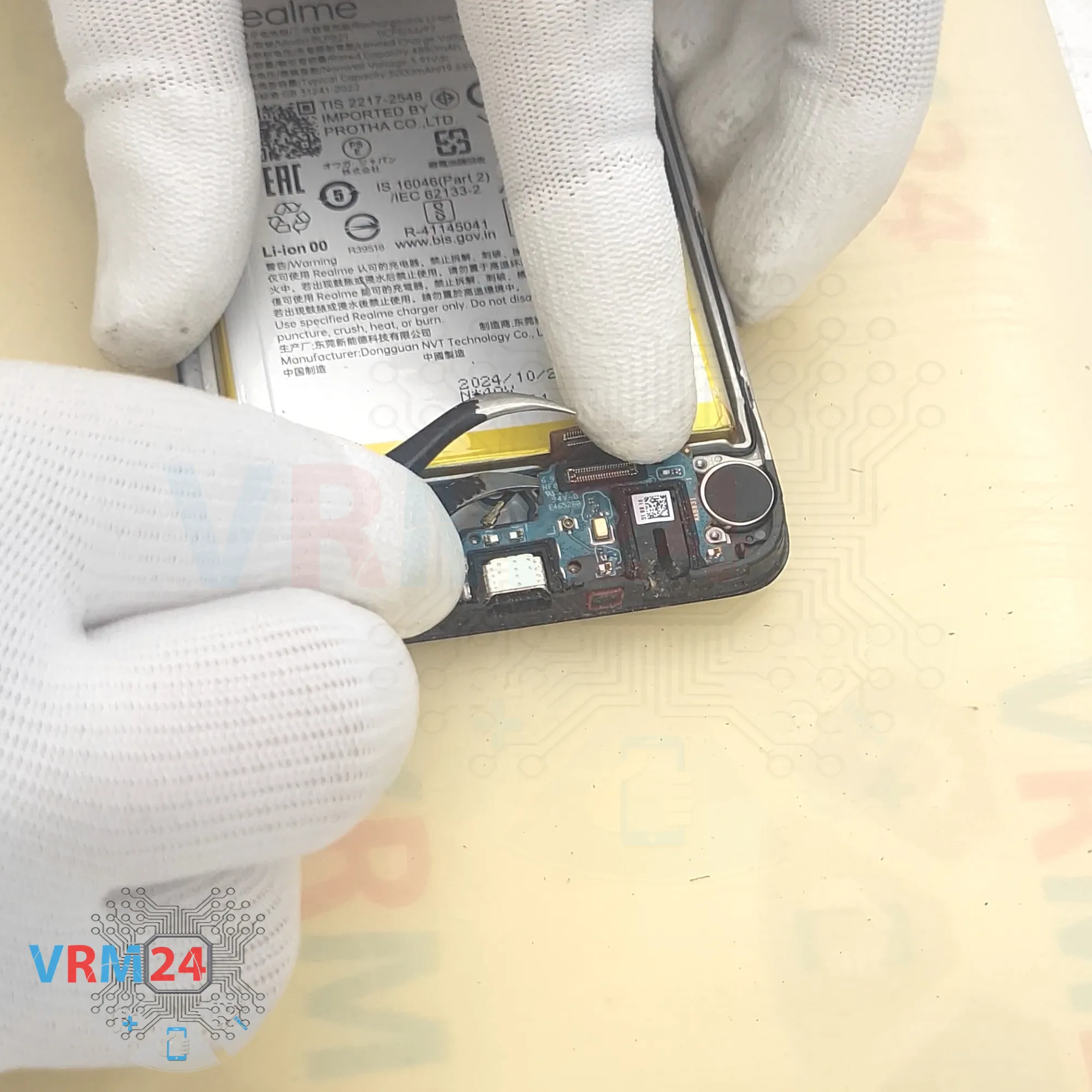

Затем мы отсоединяем разъем межплатного шлейфа, отсоединяем разъем коаксиального кабеля.

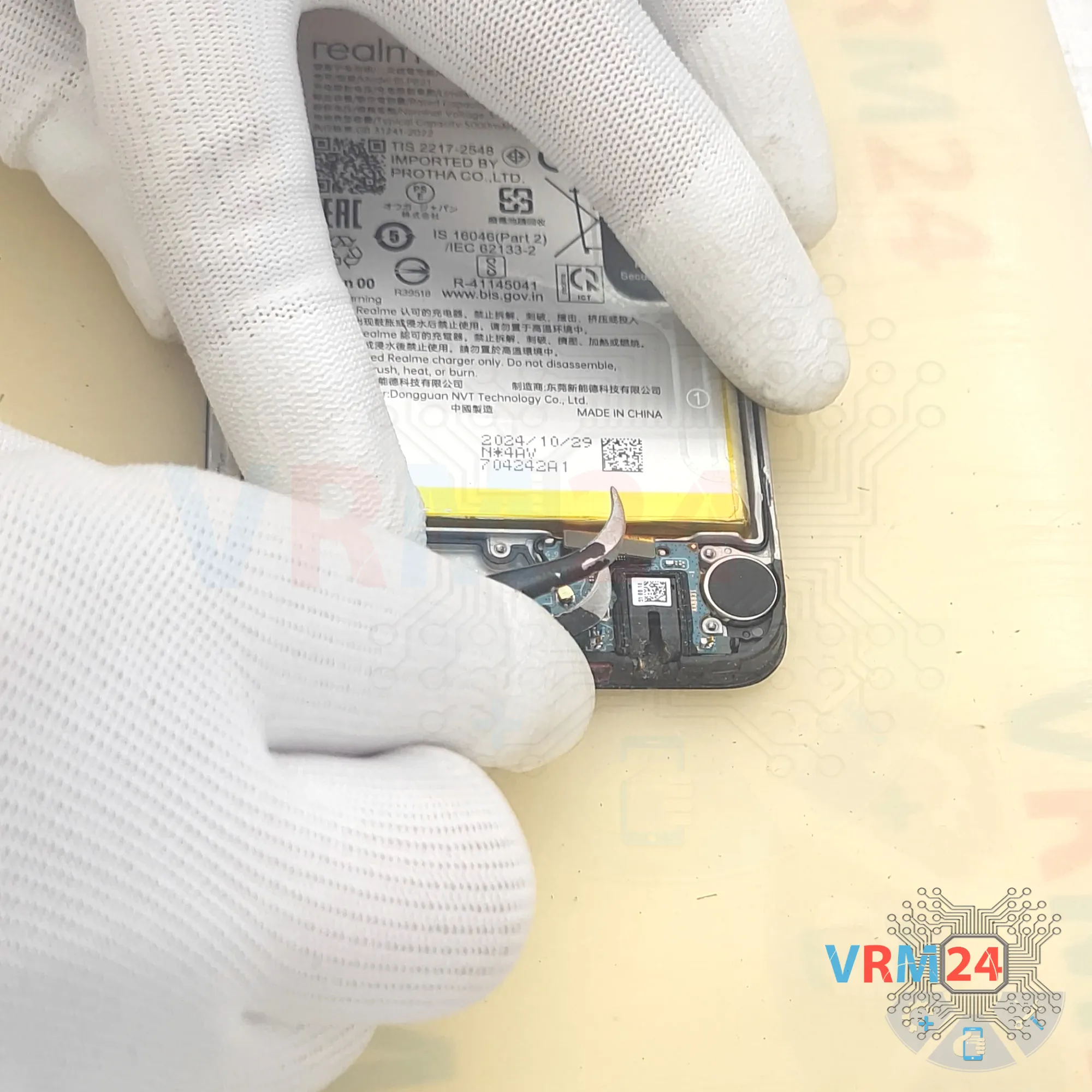

И теперь мы можем отсоединить суб-плату.

Суб-плата у нас удерживается вна двух клипсах в нижней и верхней частях. Нужно быть очень аккуратным, не нужно действовать силой.

Суб-плата обычно всегда достаточно тоненькая и ее очень легко повредить.

Все также нужно найти правильное место, в котором можно аккуратно подцепить и отсоединить.

И, мы отсоединяем суб-плату.

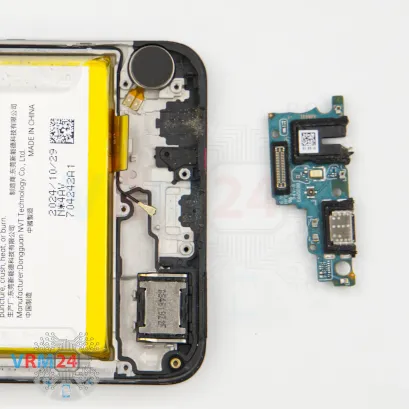

На суб-плате у нас расположен порт зарядки, микрофон, порт гарнитуры и другие элементы с обратной стороны.

Затем мы переходим к материнской плате.

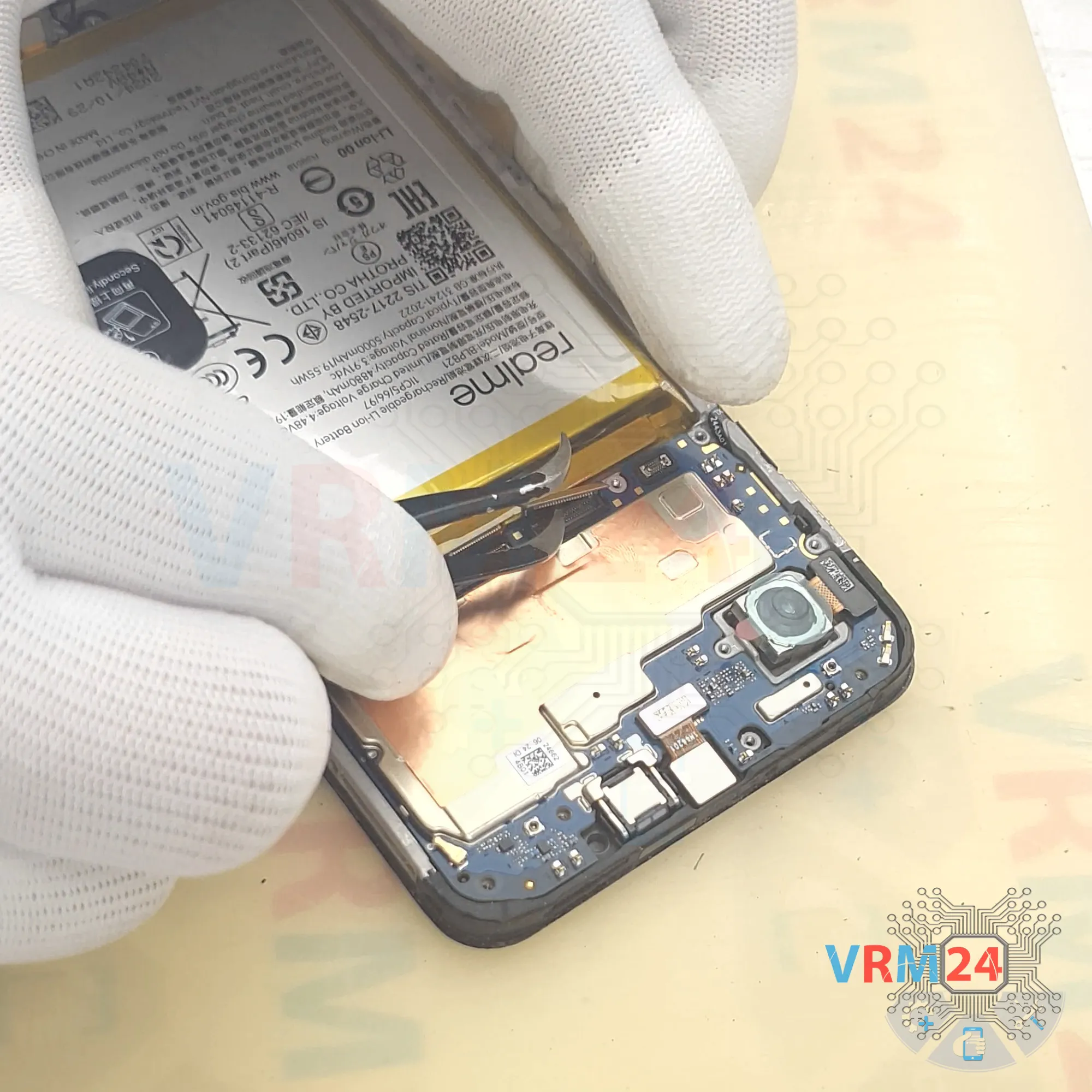

Отсоединяем разъем межплатного шлейфа, отсоединяем разъем шлейфа на дисплей.

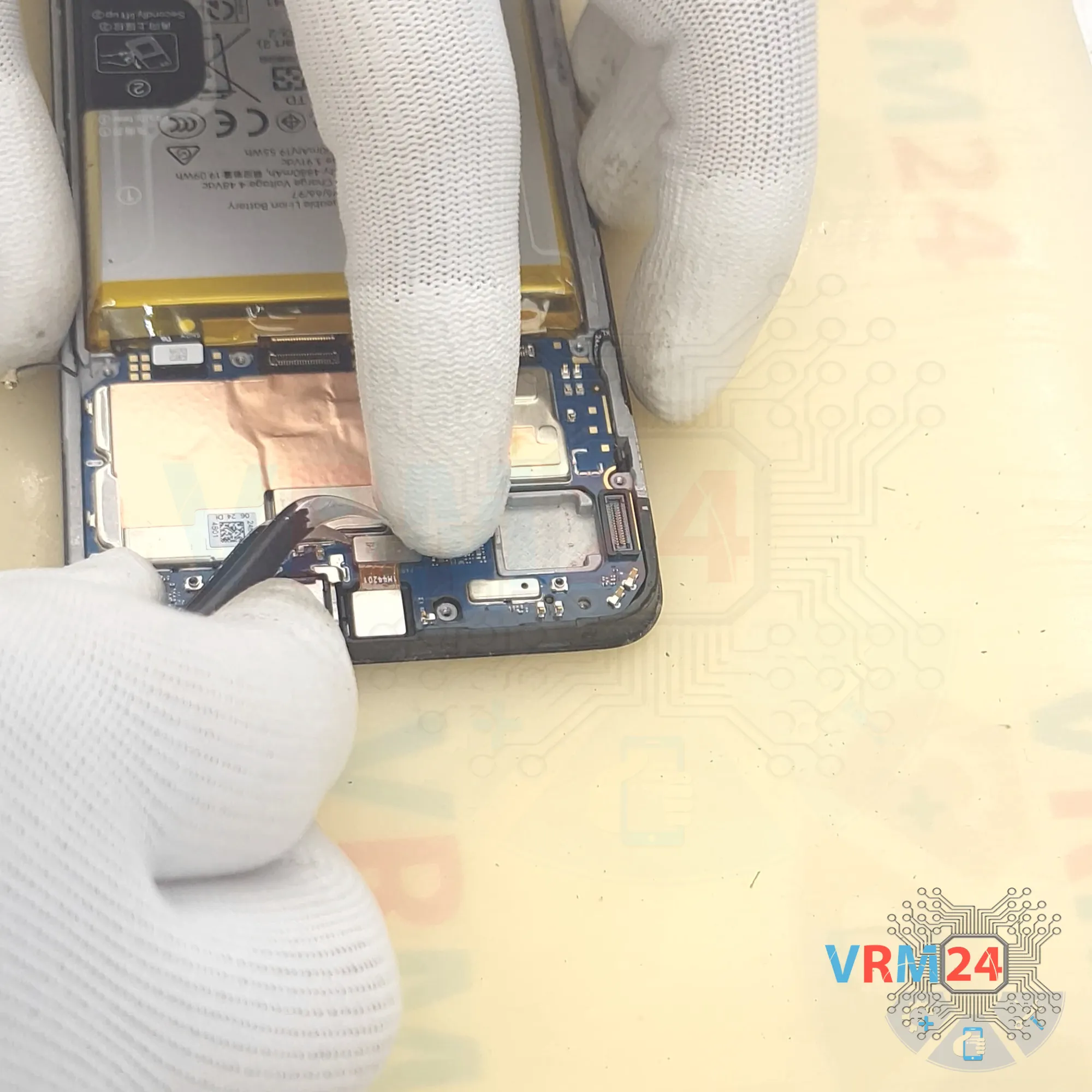

Также отсоединяем разъем коаксиального кабеля, освобождаем сам кабель из фиксирующих его клипс на материнской плате.

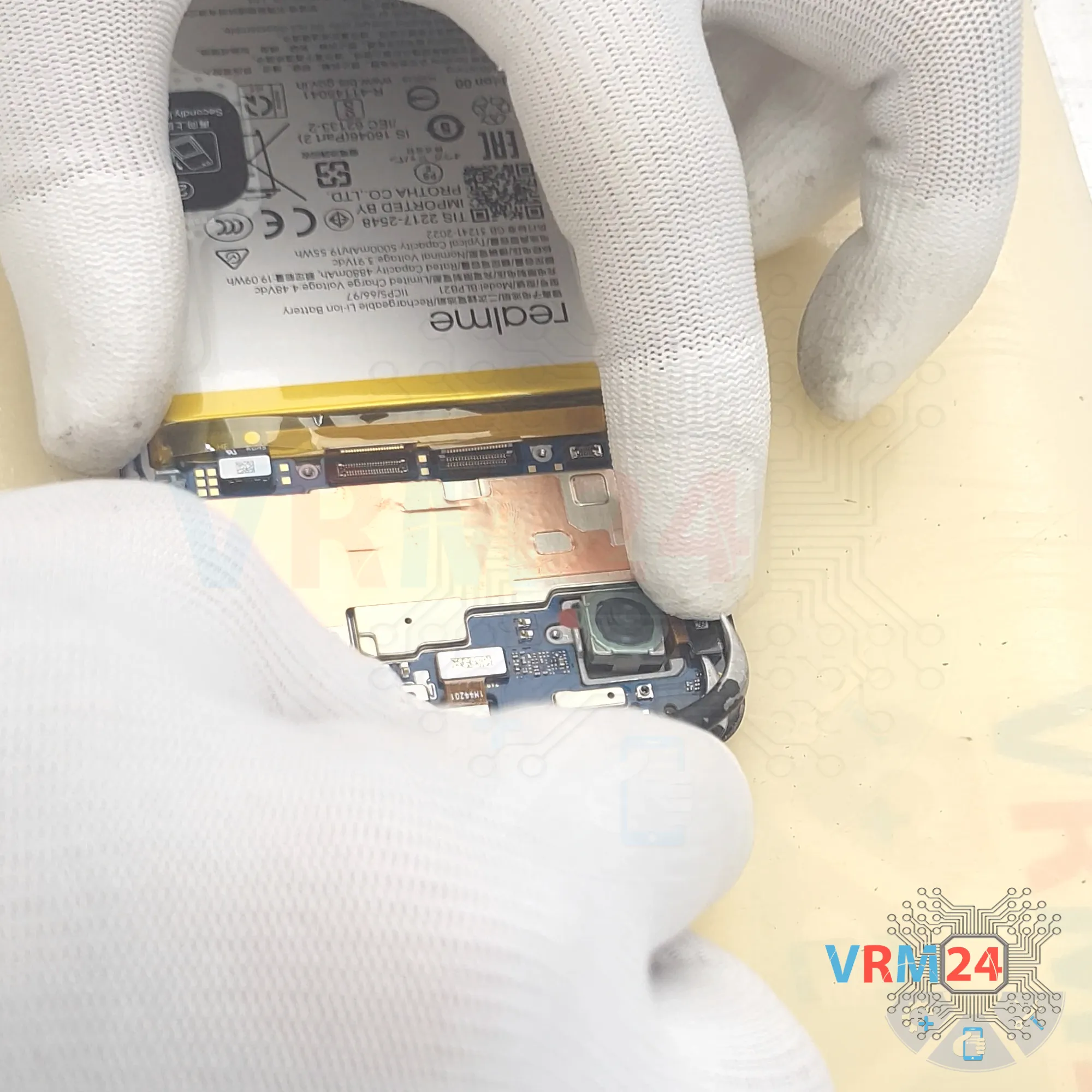

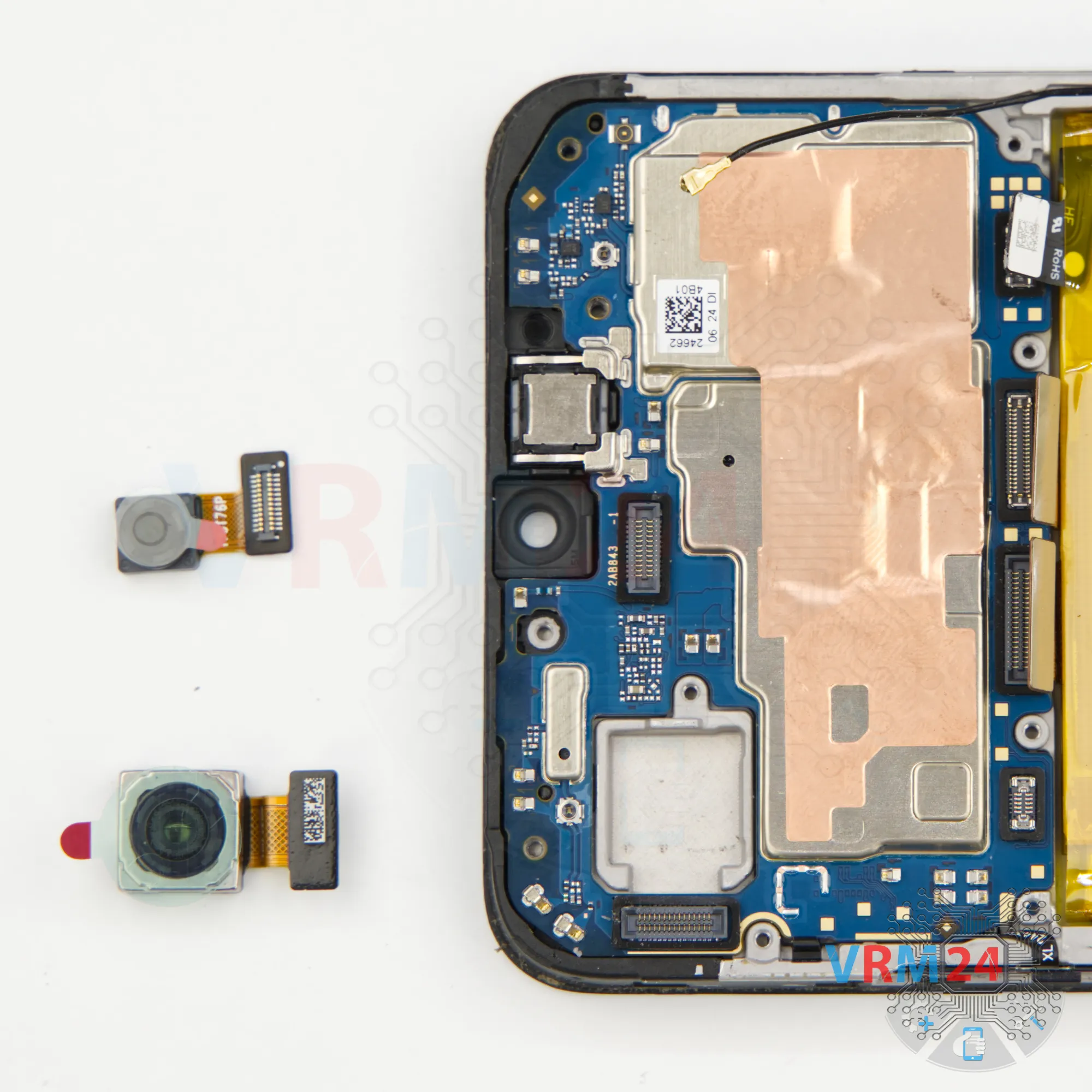

И мы также можем отсоединить тыльную камеру, убираем ее в сторону.

Затем отсоединяем фронтальную камеру. Линзу камеры лучше закрыть, чтобы на нее не попадала пыль.

Убираем камеру в сторону.

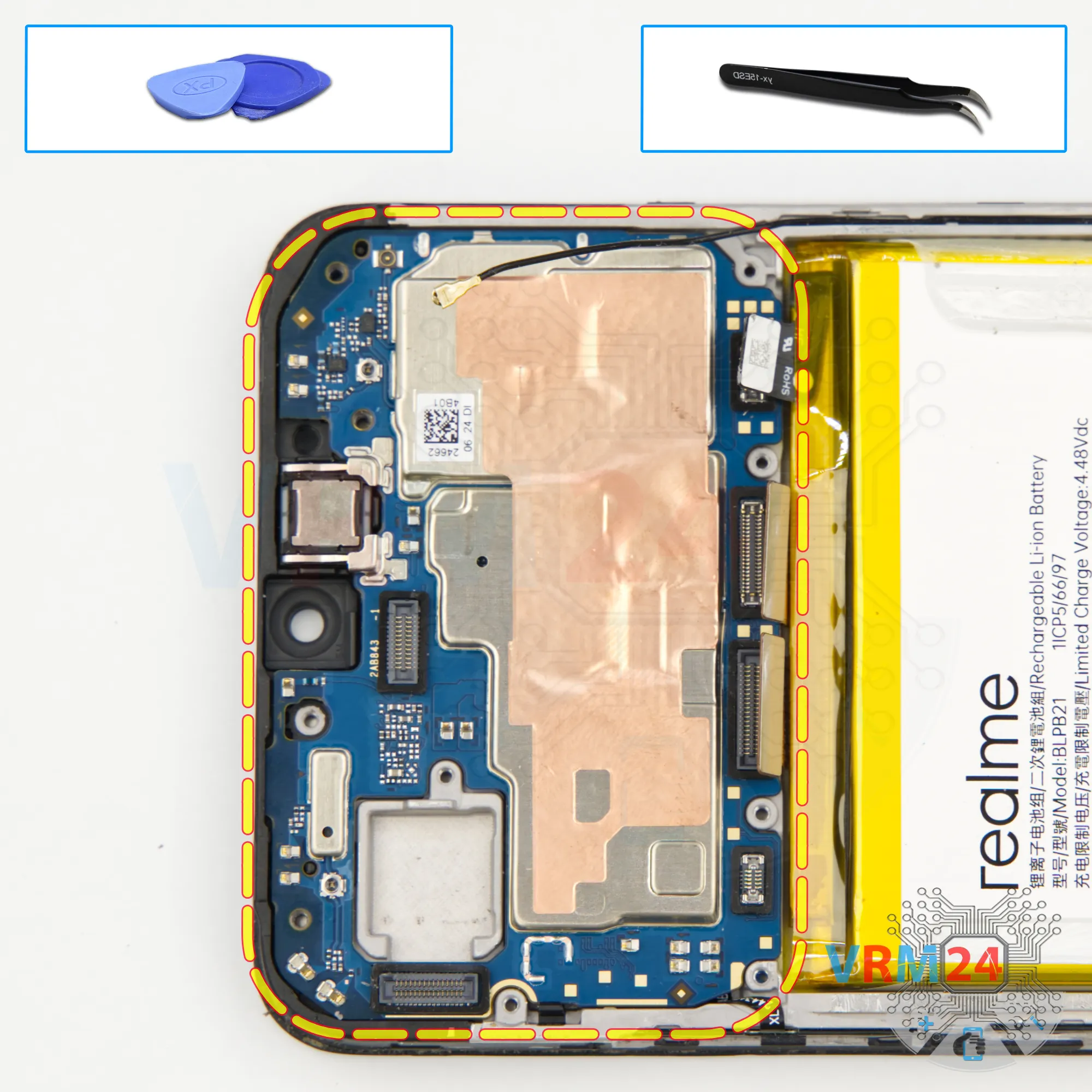

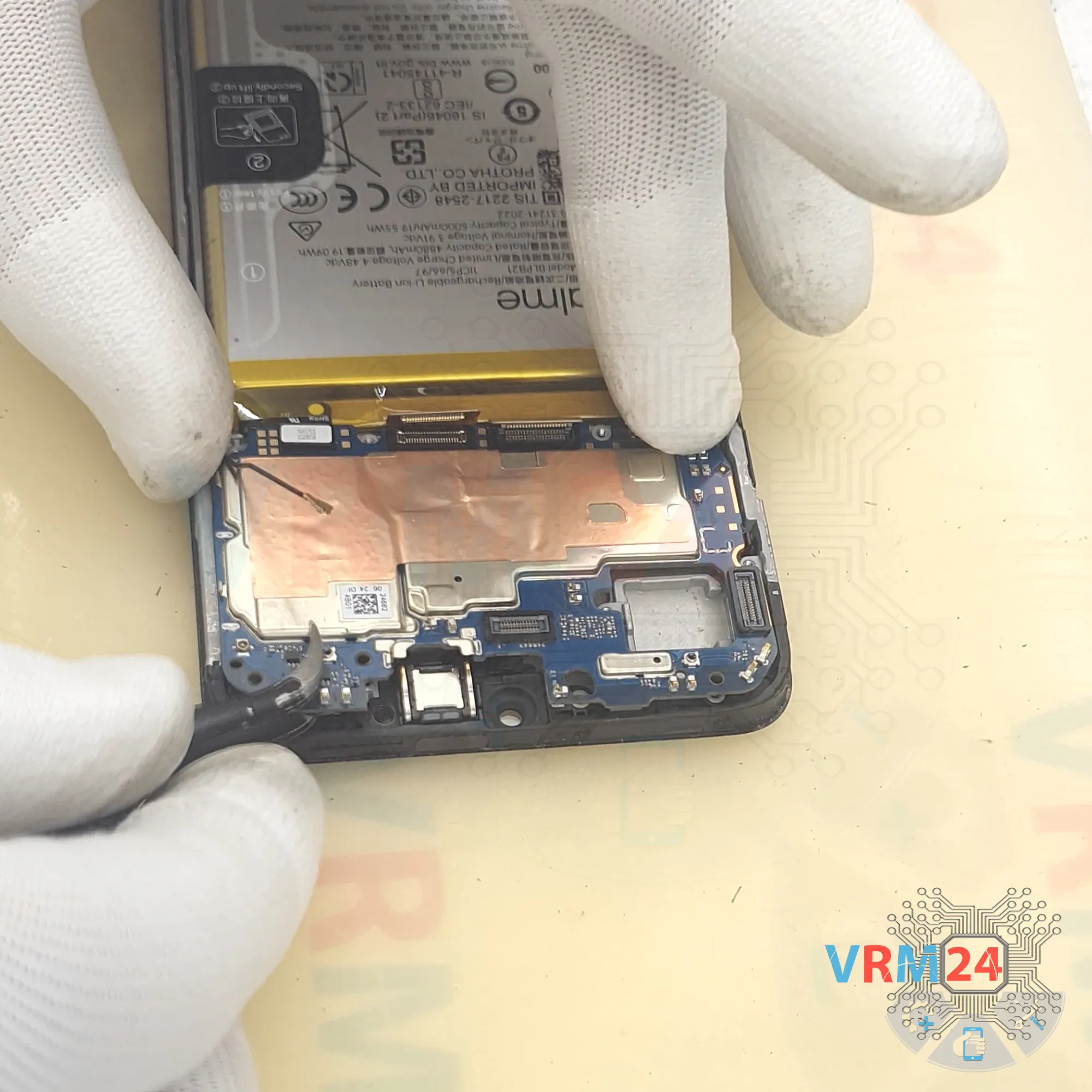

И мы можем переходить к отсоединению материнской платы все также для Релми очень важно найти правильное место, в котором материнская плата удерживается на клипсах.

Ищем правильное место поддеваем в этом месте, и после этого материнская плата отсоединяется довольно легко.

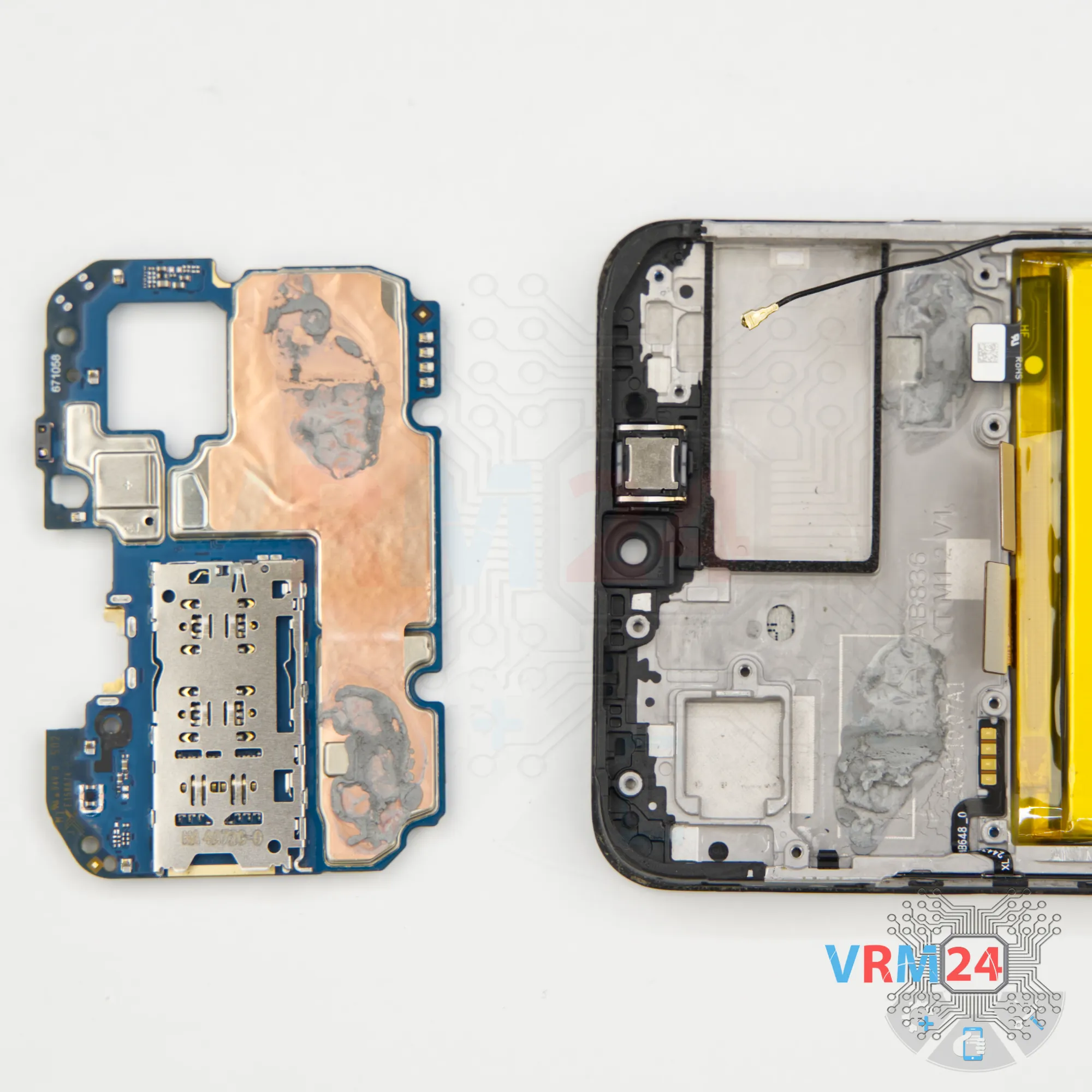

С обратной стороны на материнскую плату нанесена термопаста.

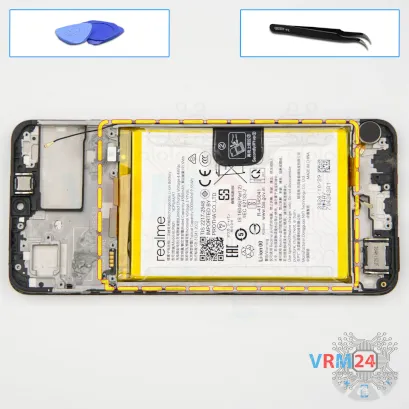

В заключение мы переходим к отсоединению батареи.

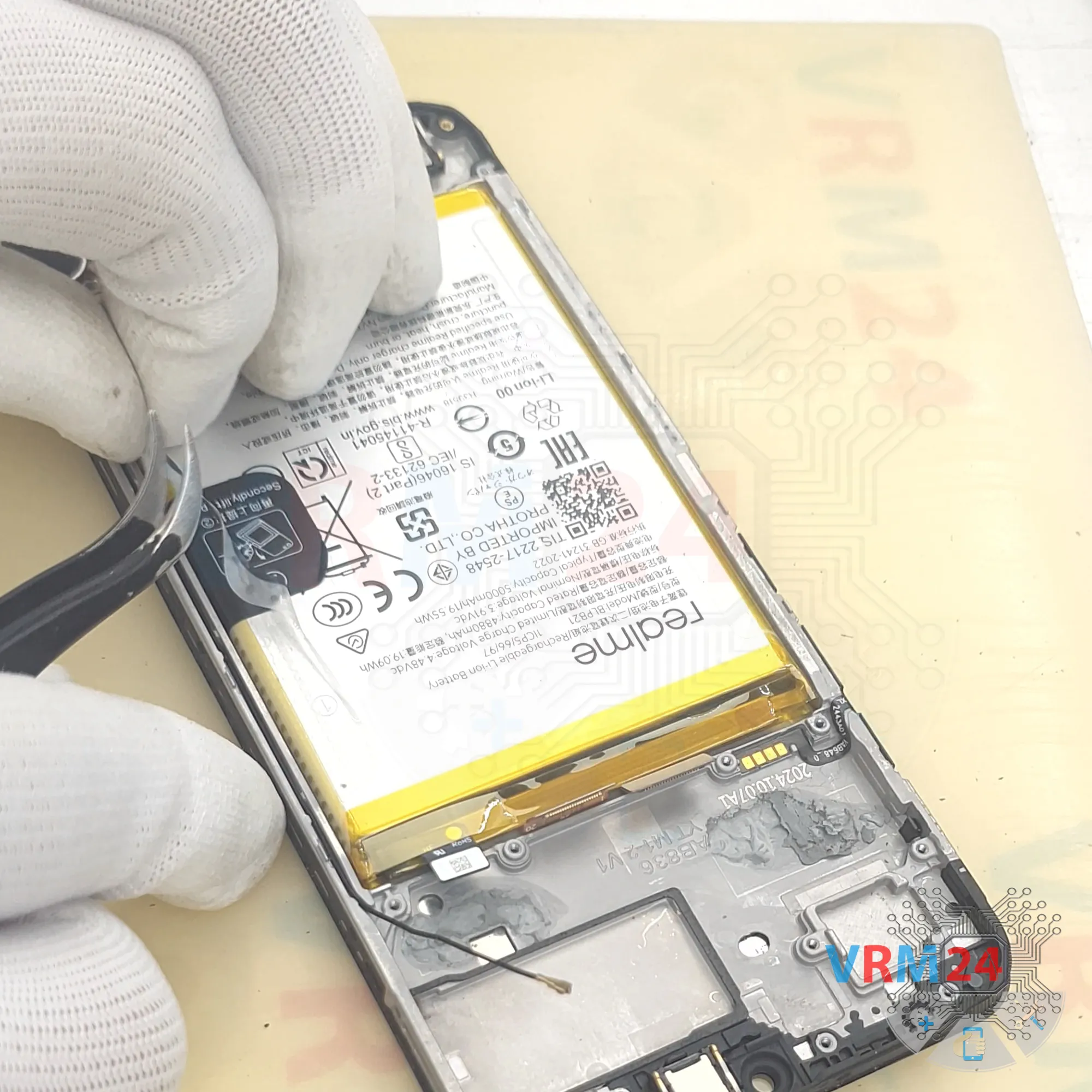

У нас есть прозрачное покрытие, которое удерживает батарею. И у нас есть язычок черного цвета, расположенный посередине, который нужно аккуратно потянуть вверх. Так вот, мы вначале отворачиваем прозрачное покрытие, чтобы оно нам не мешало, чтобы оно не удерживало батарею, чтобы мы могли с легкостью ее отсоединить.

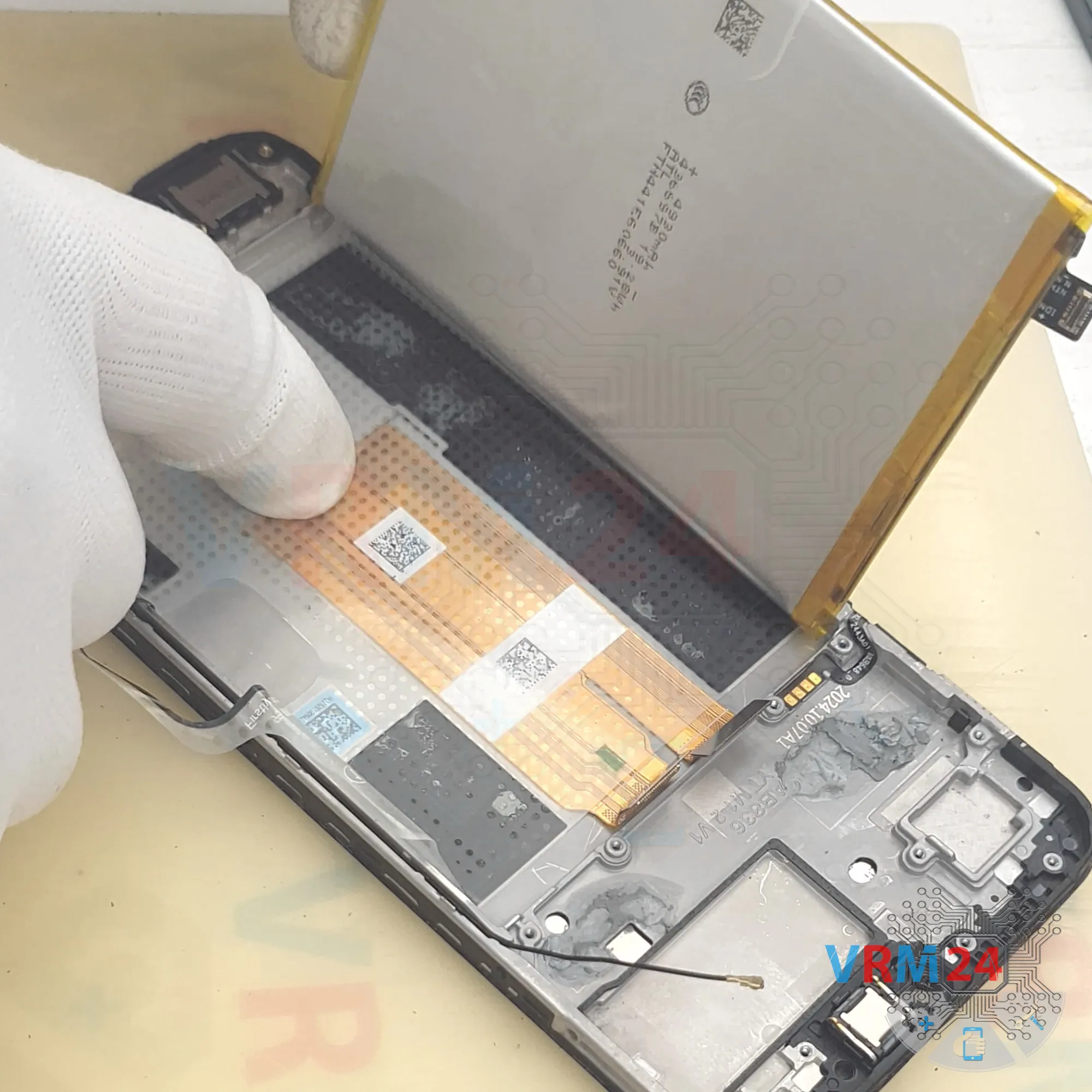

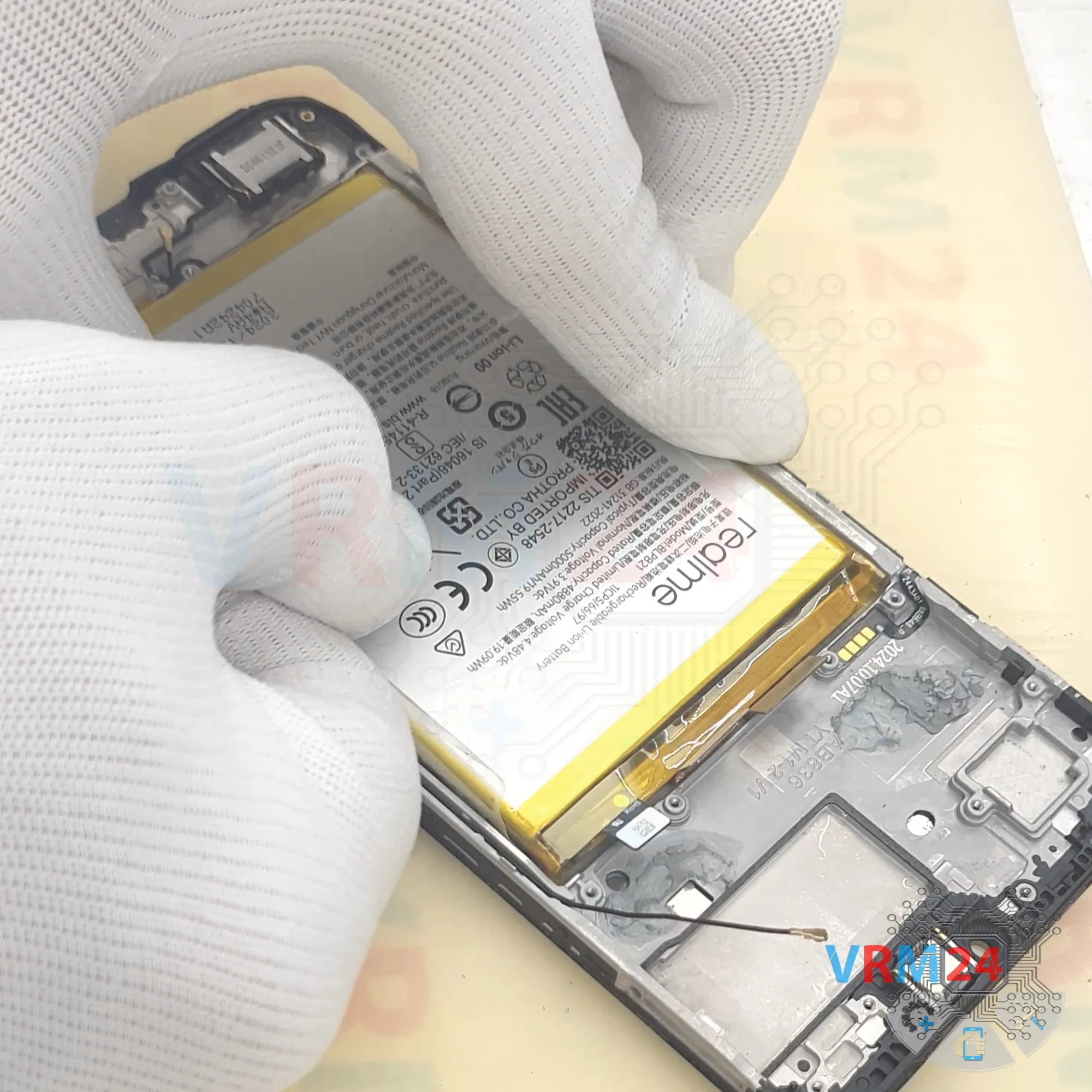

Итак, аккуратно отворачиваем прозрачное покрытие, затем отворачиваем черный язычок, за который нам нужно будет тянуть вверх. И мы тянем аккуратно вверх тем самым отсоединяя батарею.

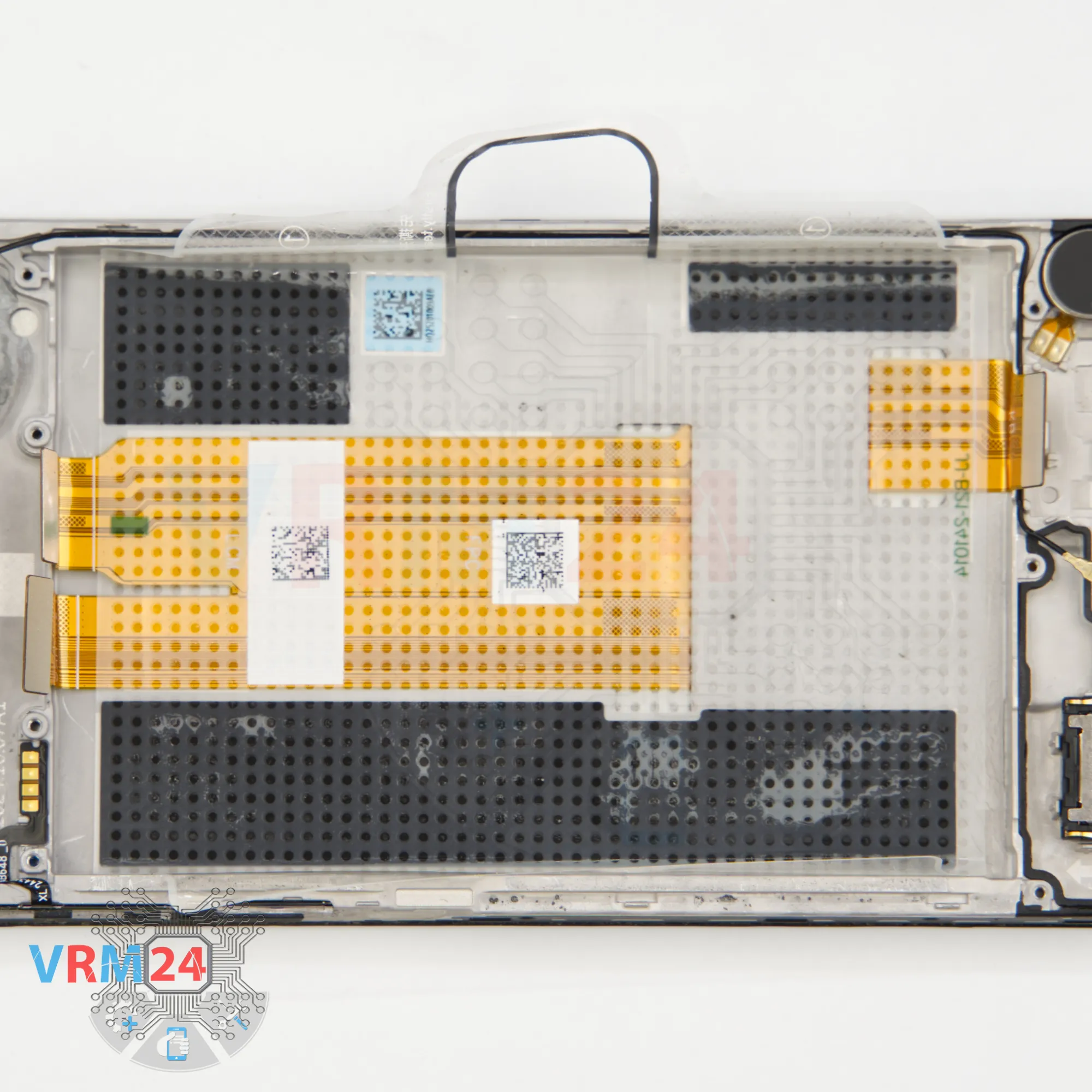

Под батареей у нас расположена прозрачное клейкое покрытие, которое защищает межплатные шлейфы.

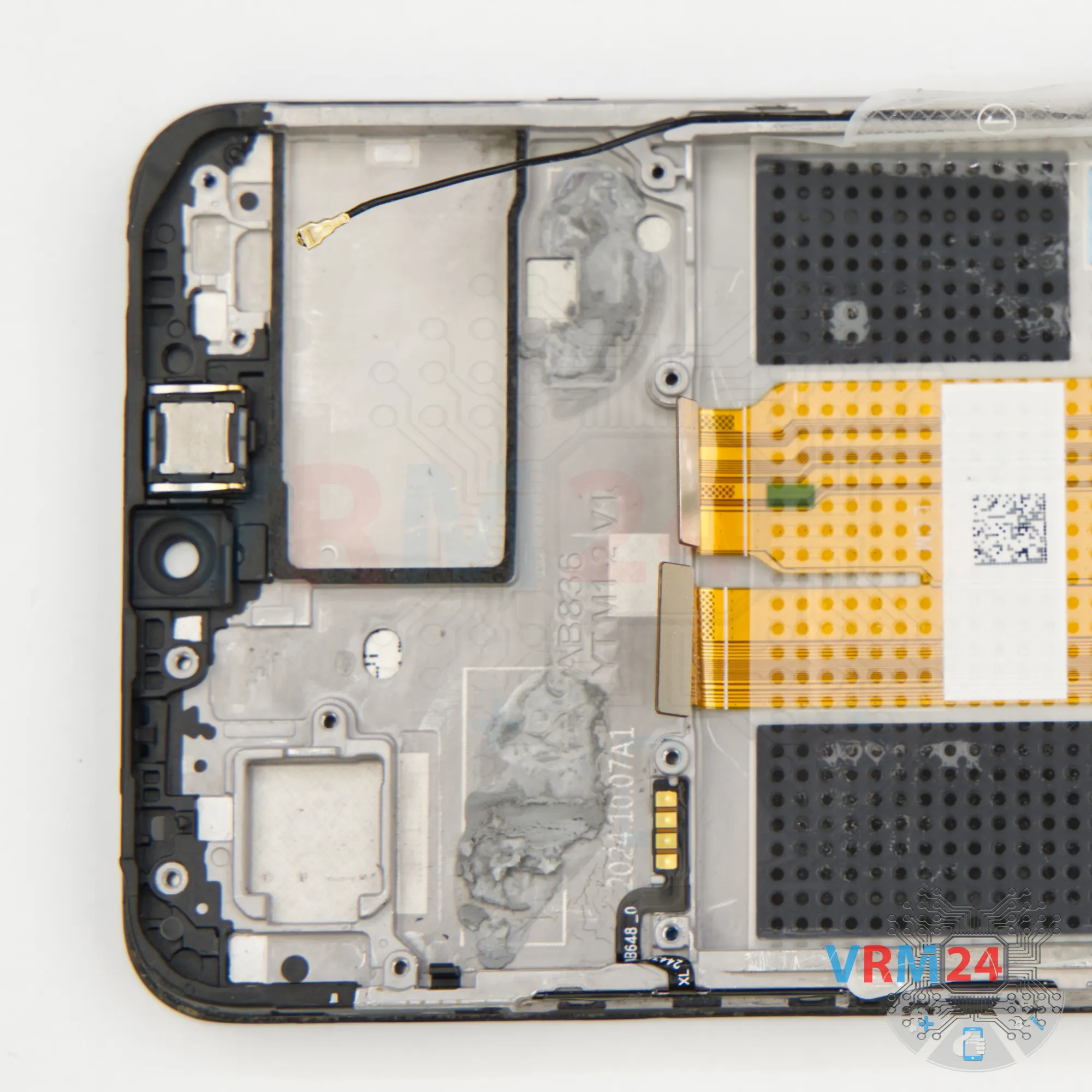

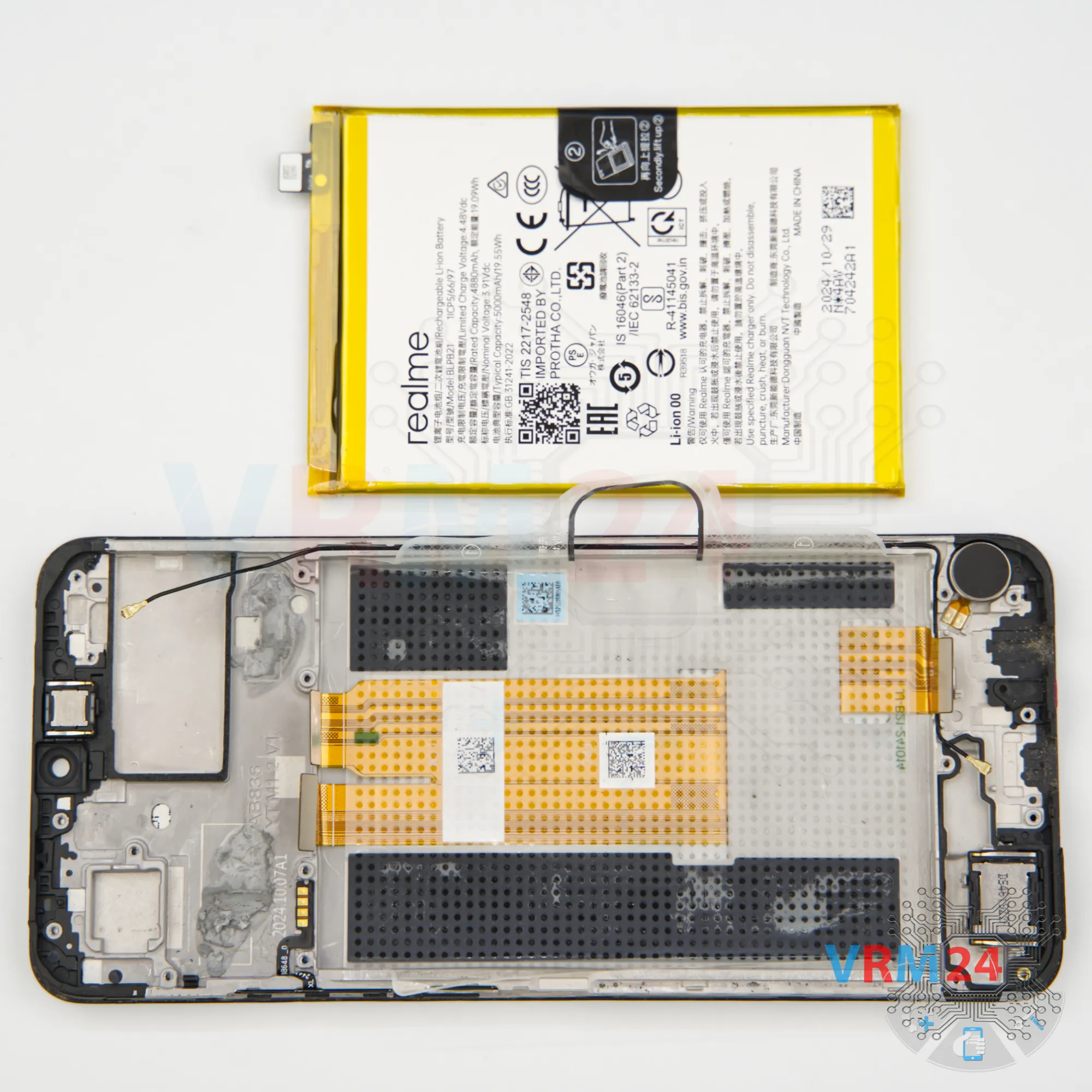

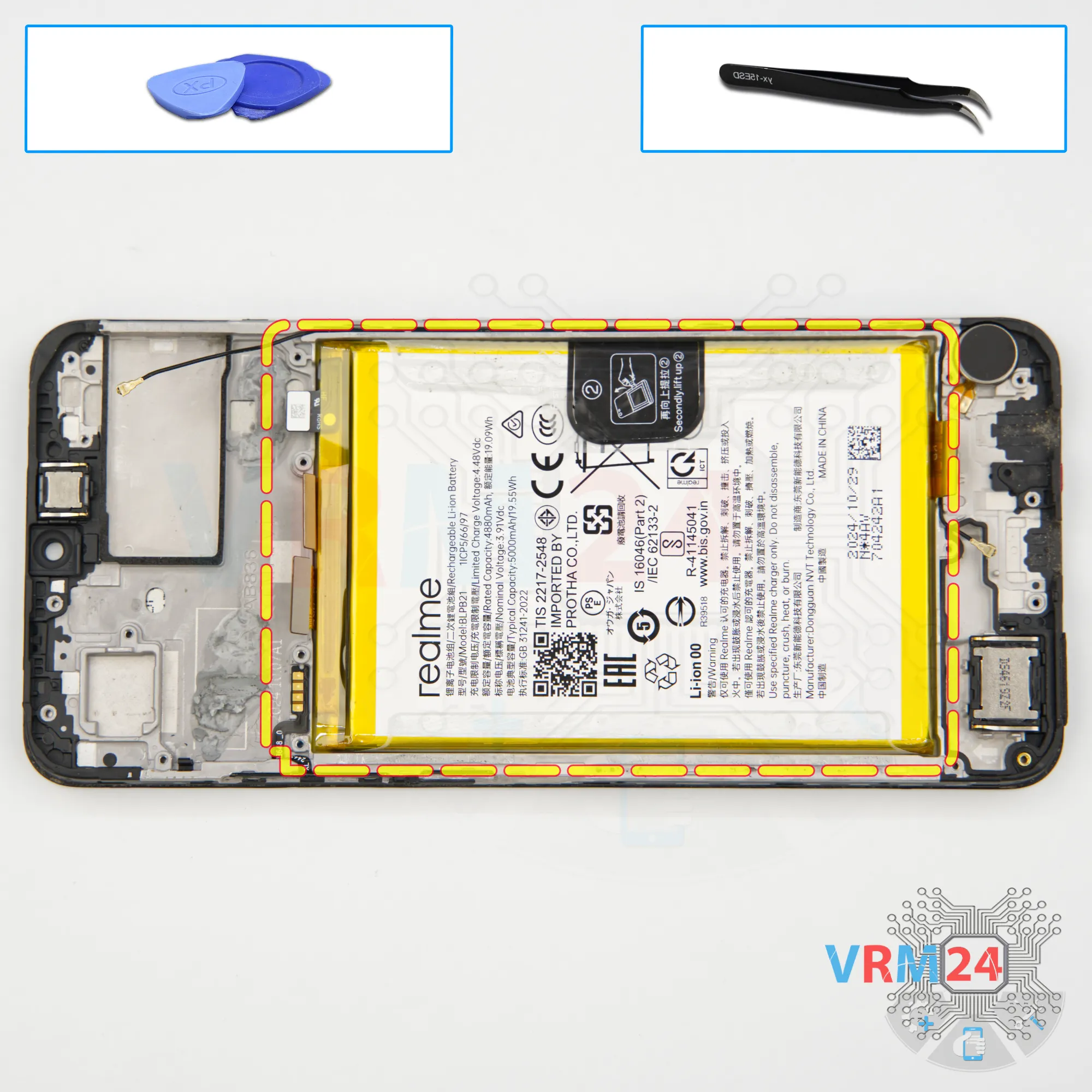

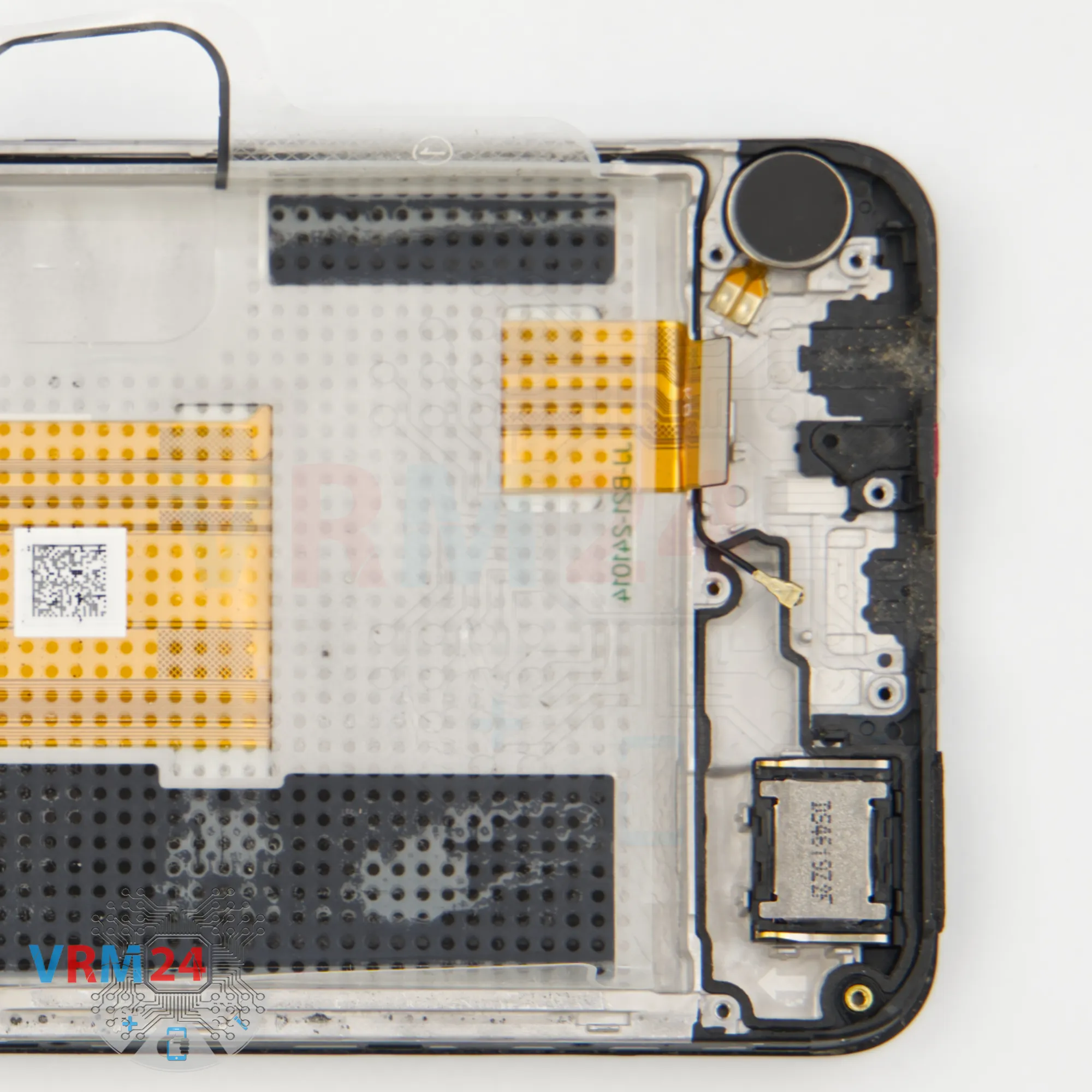

ℹ️️ В рамке дисплея остались: разговорный динамик, полифонический динамик и вибромотор.
