Разборка/Ремонт мобильного девайса Realme Narzo 30 (Реалми Нарзо 30) с описанием каждого шага и необходимого набора инструментов.

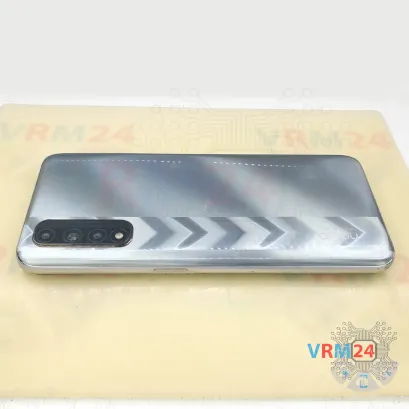

⚠️️ Перед разборкой не забудьте выключить телефон.

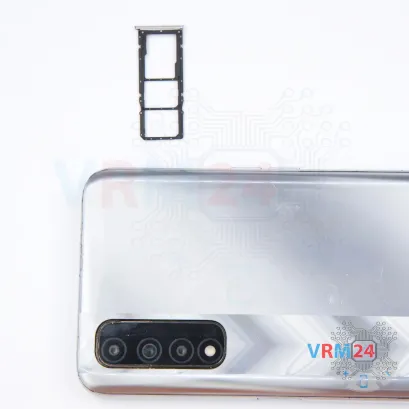

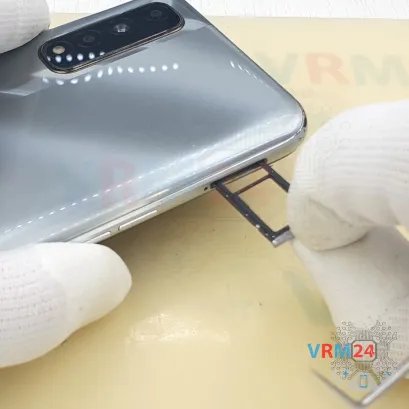

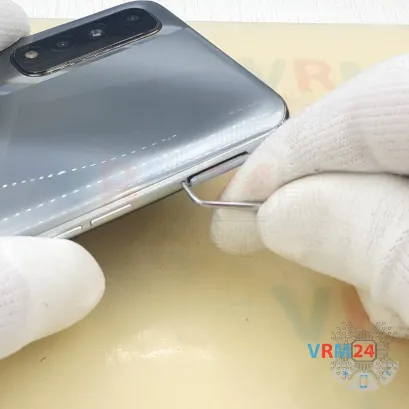

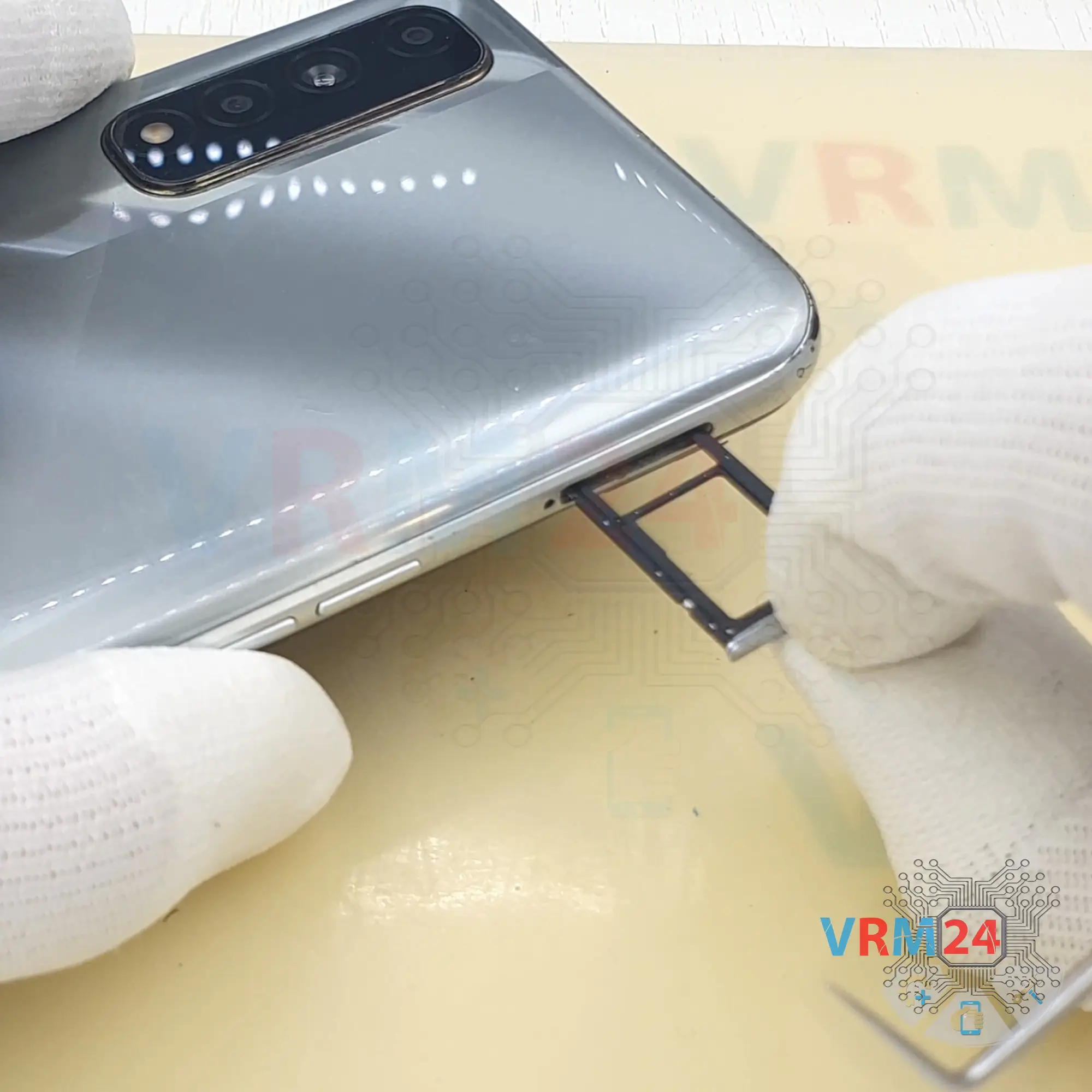

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

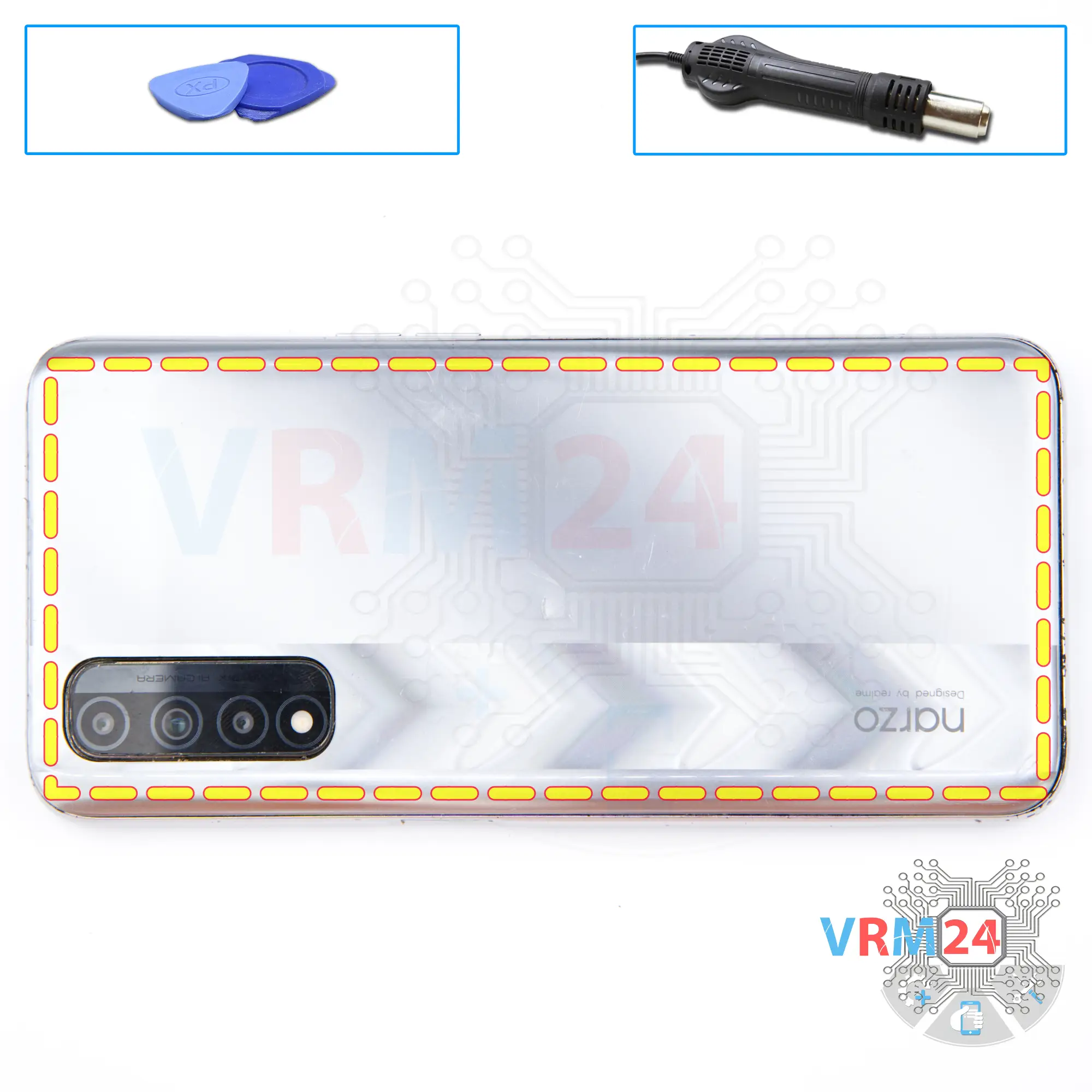

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

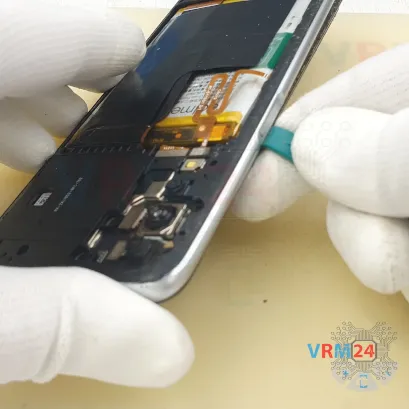

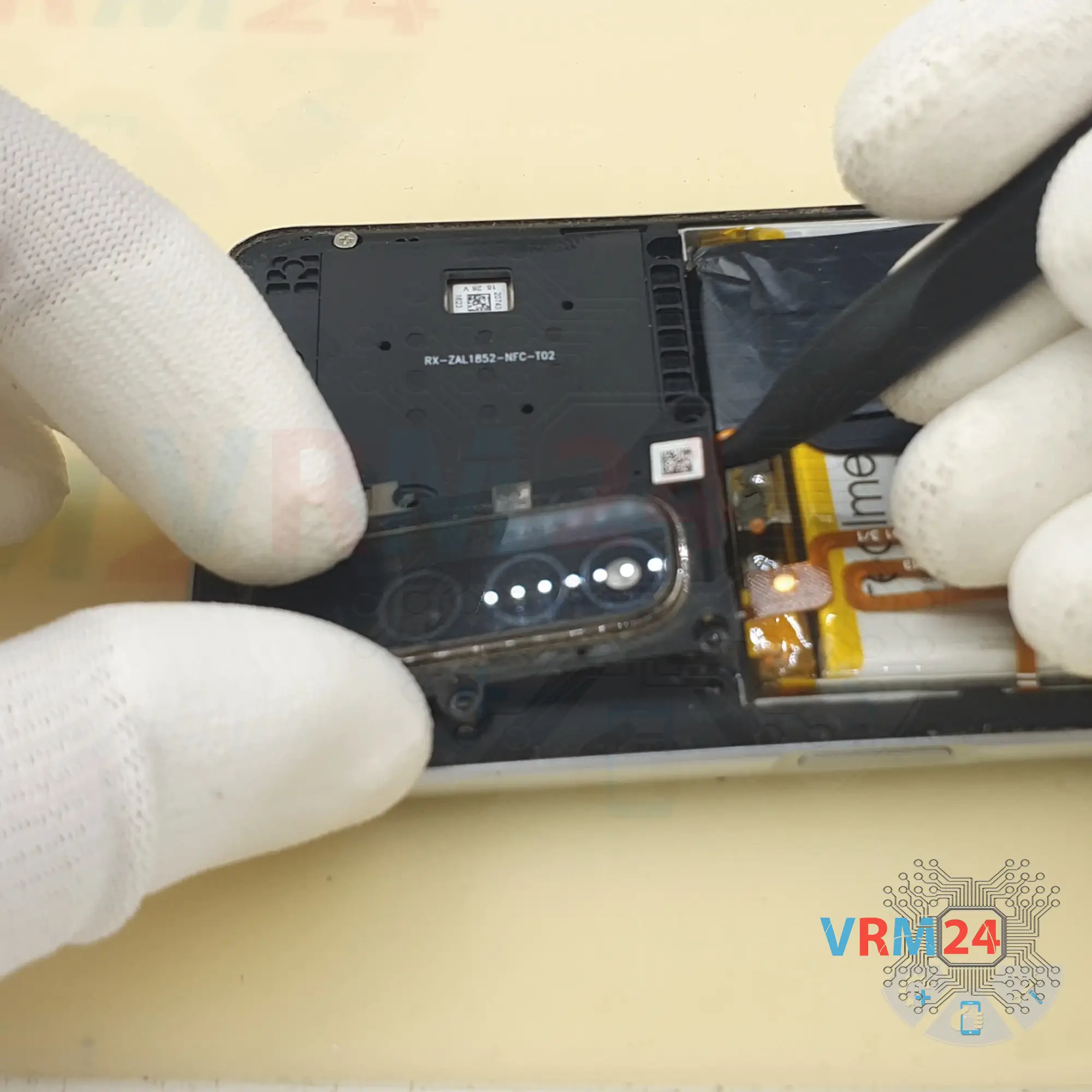

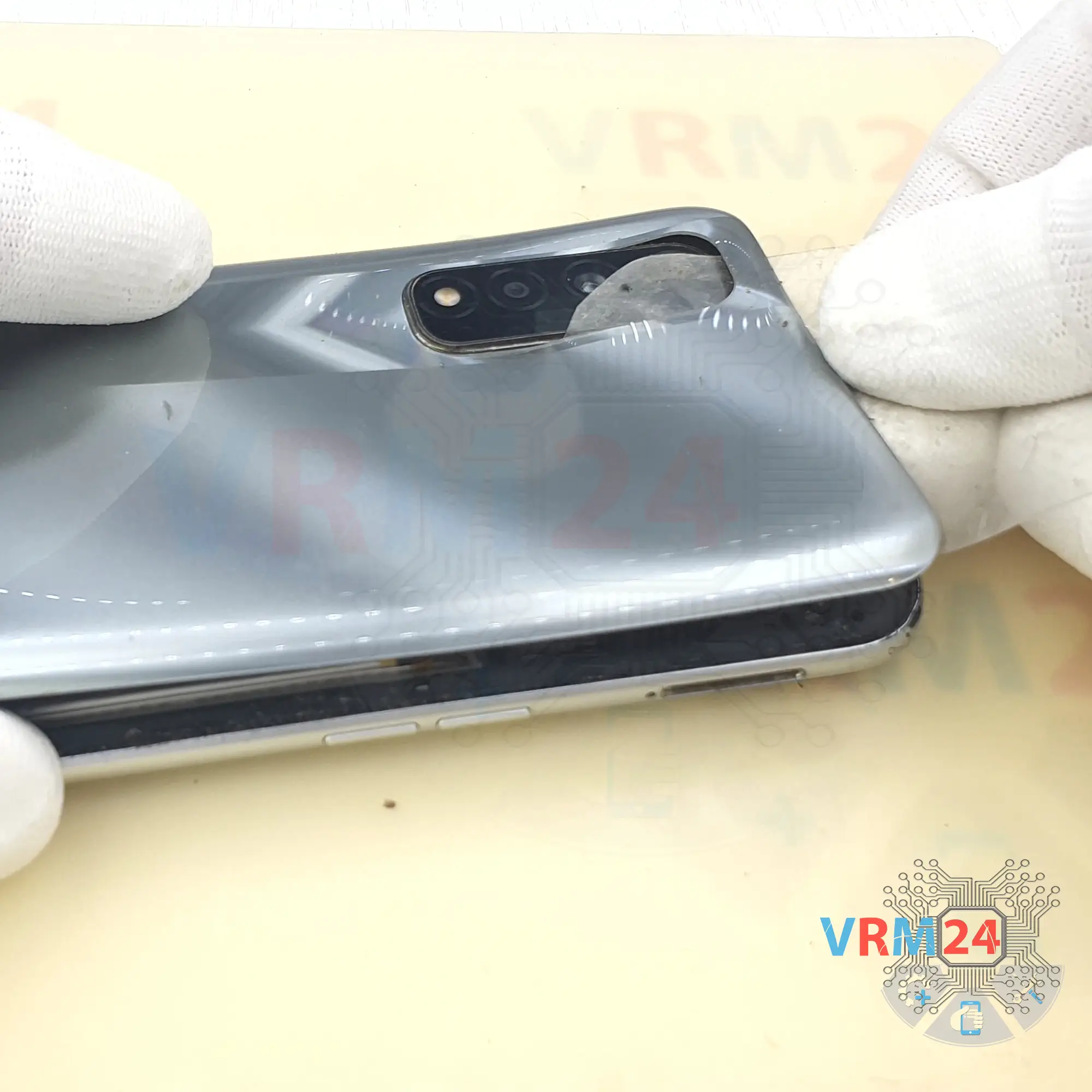

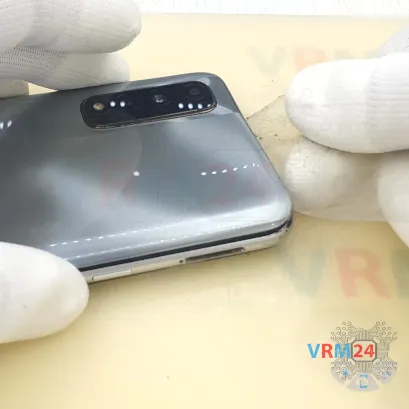

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

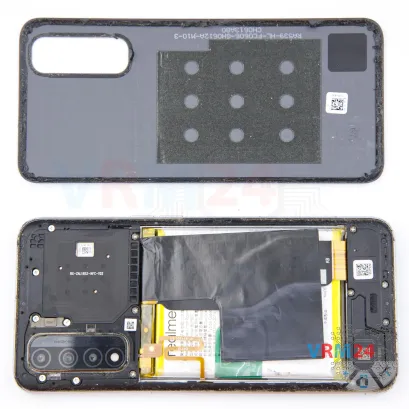

⚠️️ Также задняя крышка приклеена вокруг крышки камер, так что будьте осторожны!

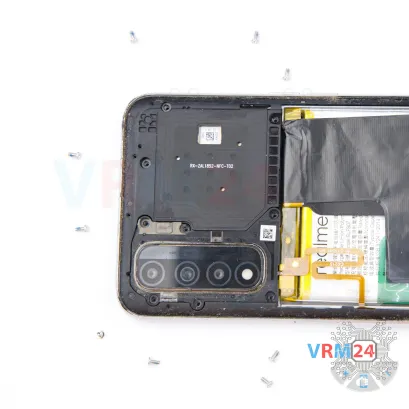

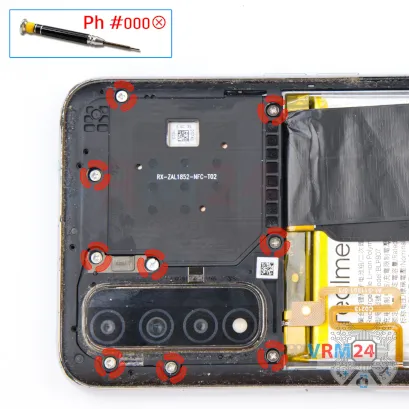

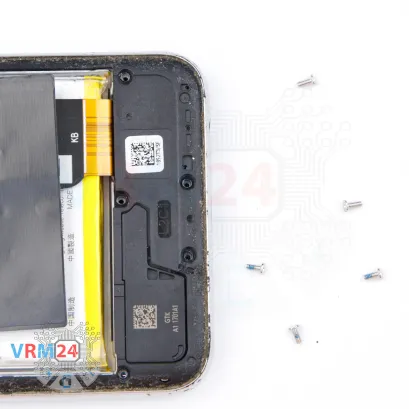

С помощью отвертки (Phillips 1,5 мм PH #000) открутите пять винтов.

С помощью отвертки (Phillips 1,5 мм PH #000) отвинтите девять винтов.

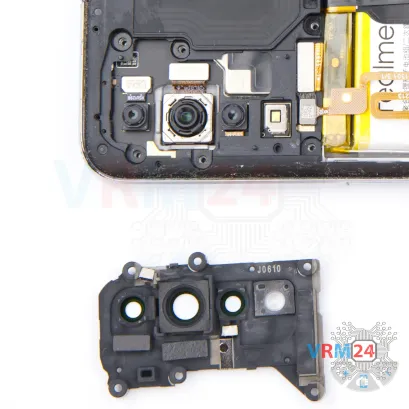

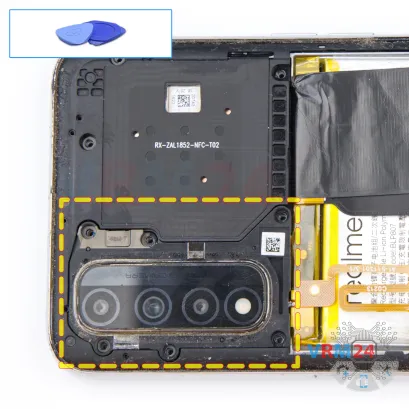

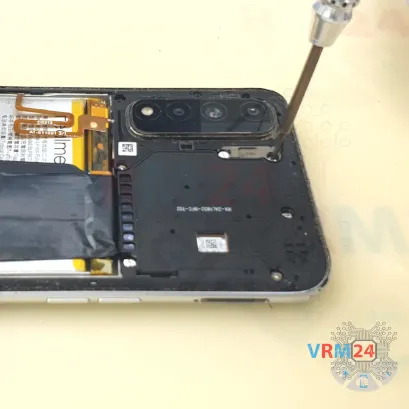

Подденьте края. Проведите инструментом по краю, отсоедините защелки и снимите крышку, защищающую камеры.

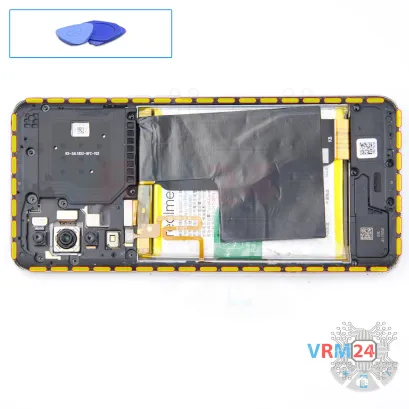

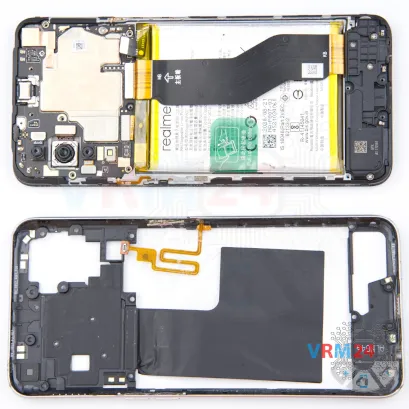

Подденьте за края. Проведите инструментом по краю, отсоедините защелки, откройте и переверните среднюю крышку с датчиком отпечатков пальцев и антенными площадками и дорожками. Средняя крышка защищает печатную плату (PCB).

Пробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.

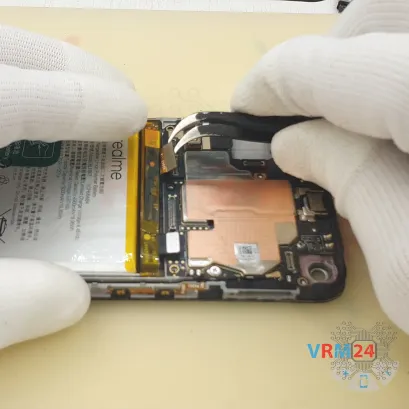

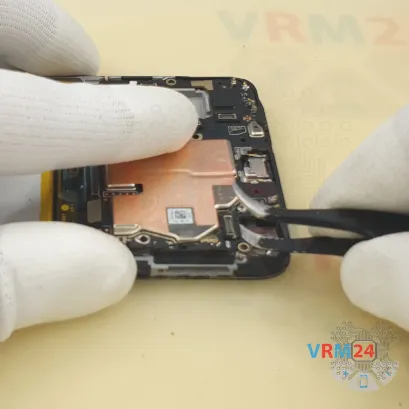

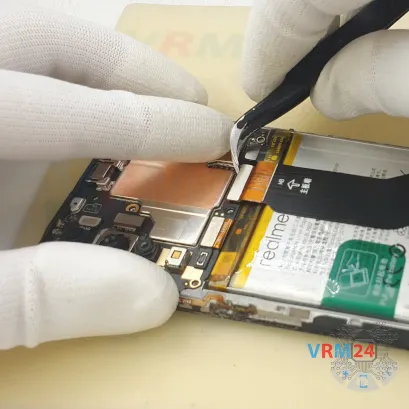

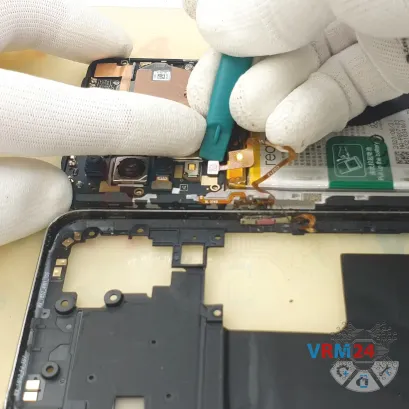

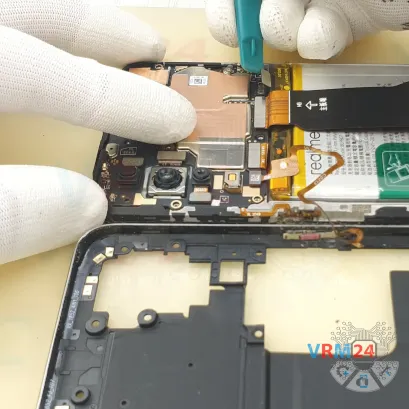

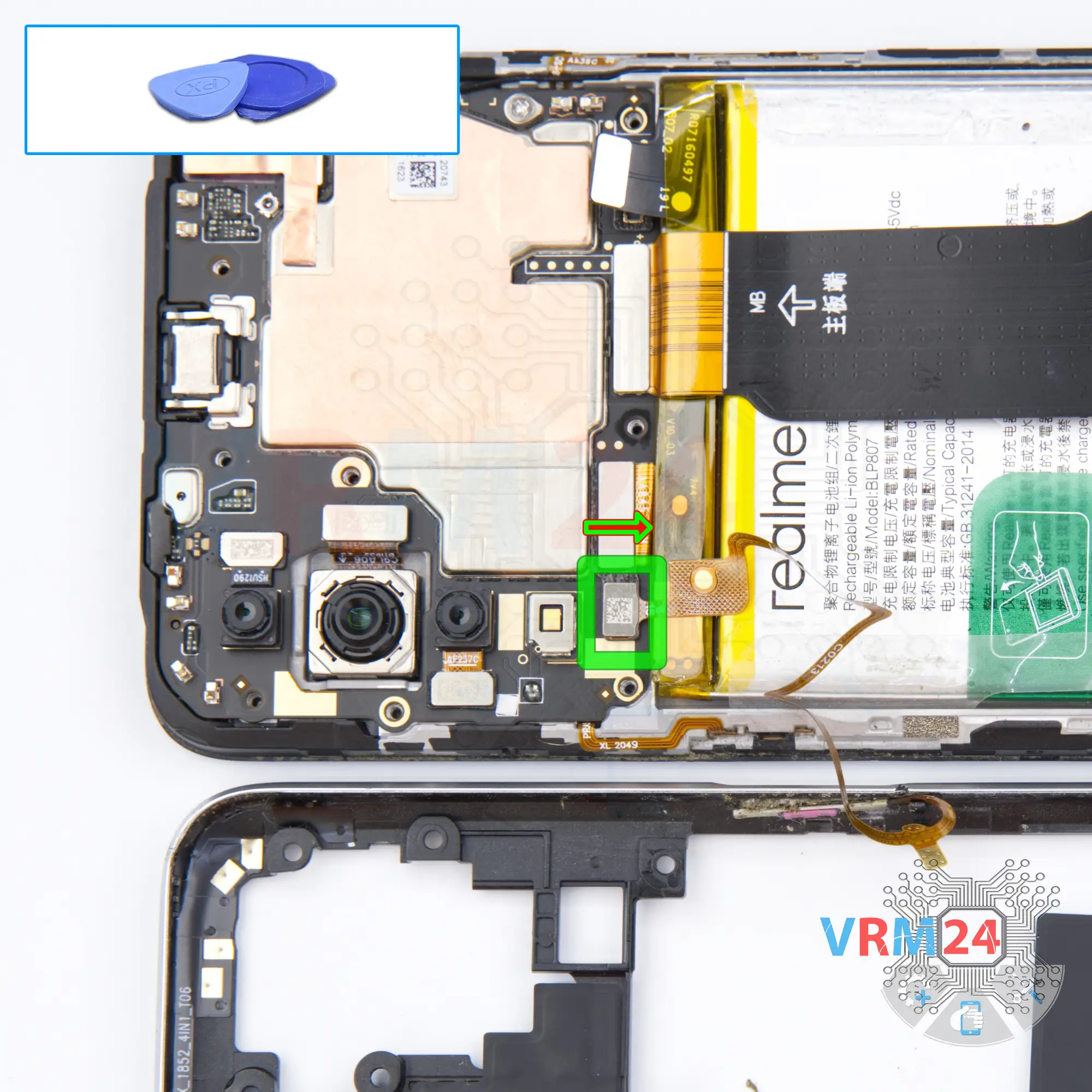

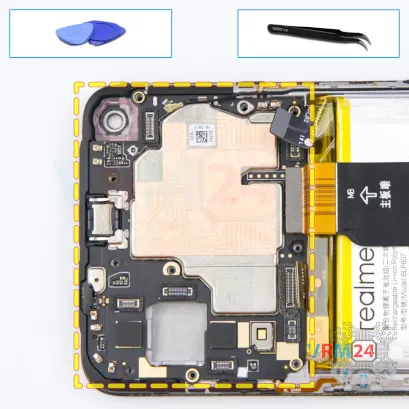

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Realme Narzo 30 оснащена аккумулятором BLP807 емкостью 5000 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

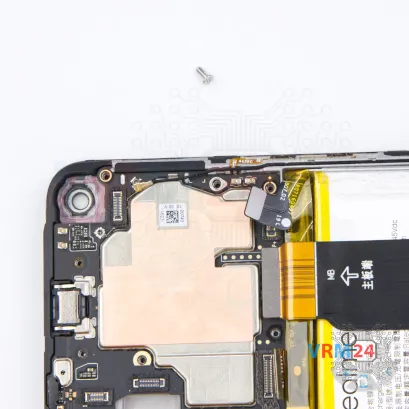

Подденьте разъем шлейфа датчика отпечатков пальцев и снимите среднюю крышку.

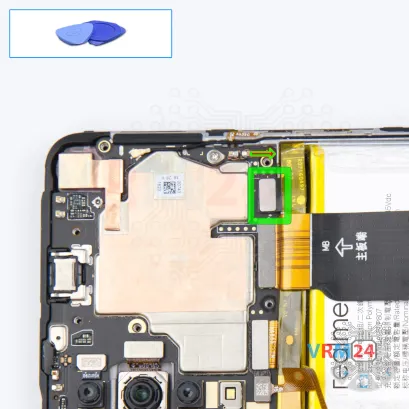

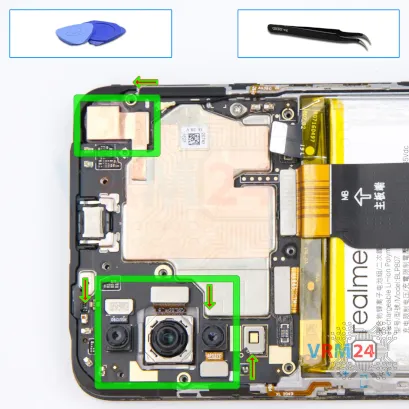

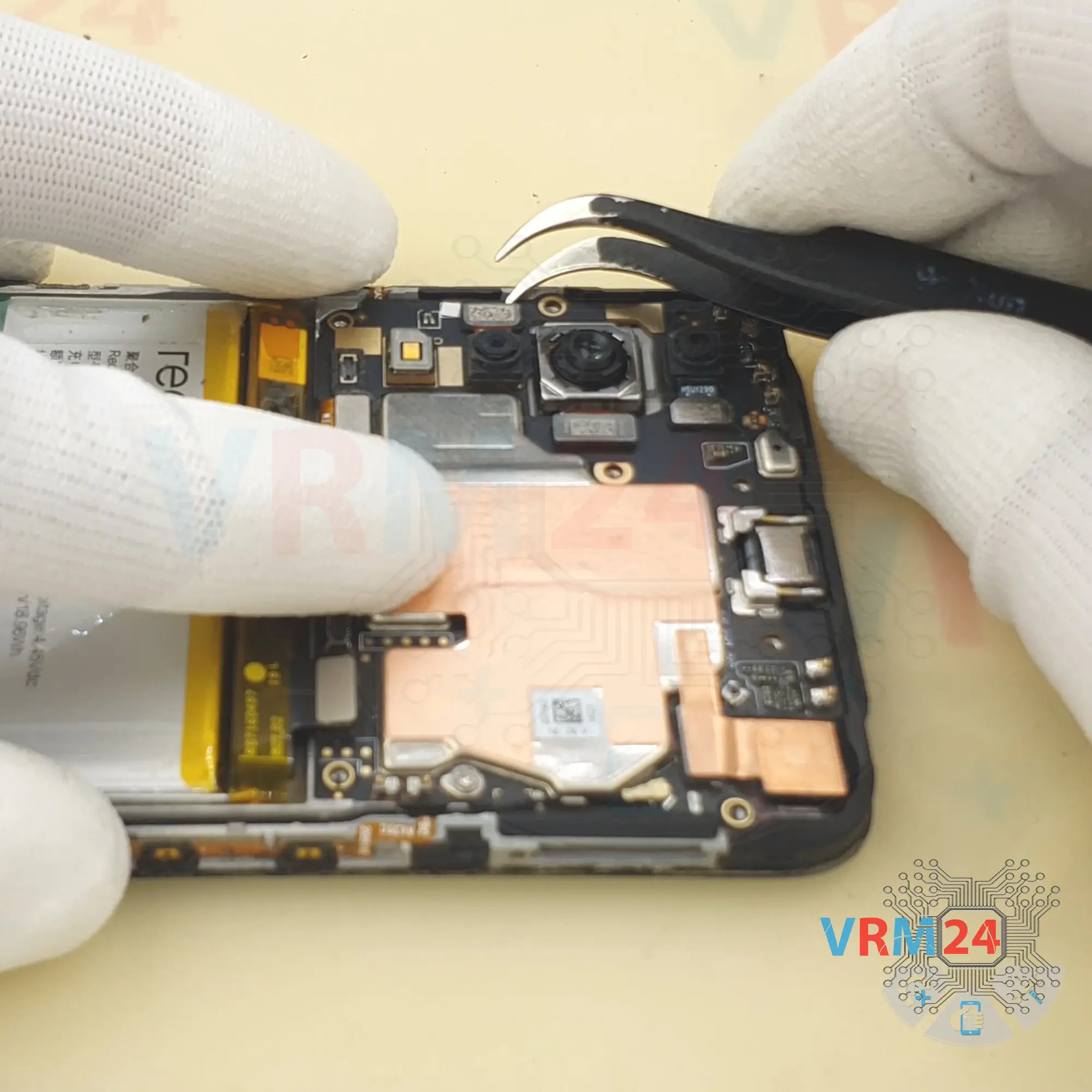

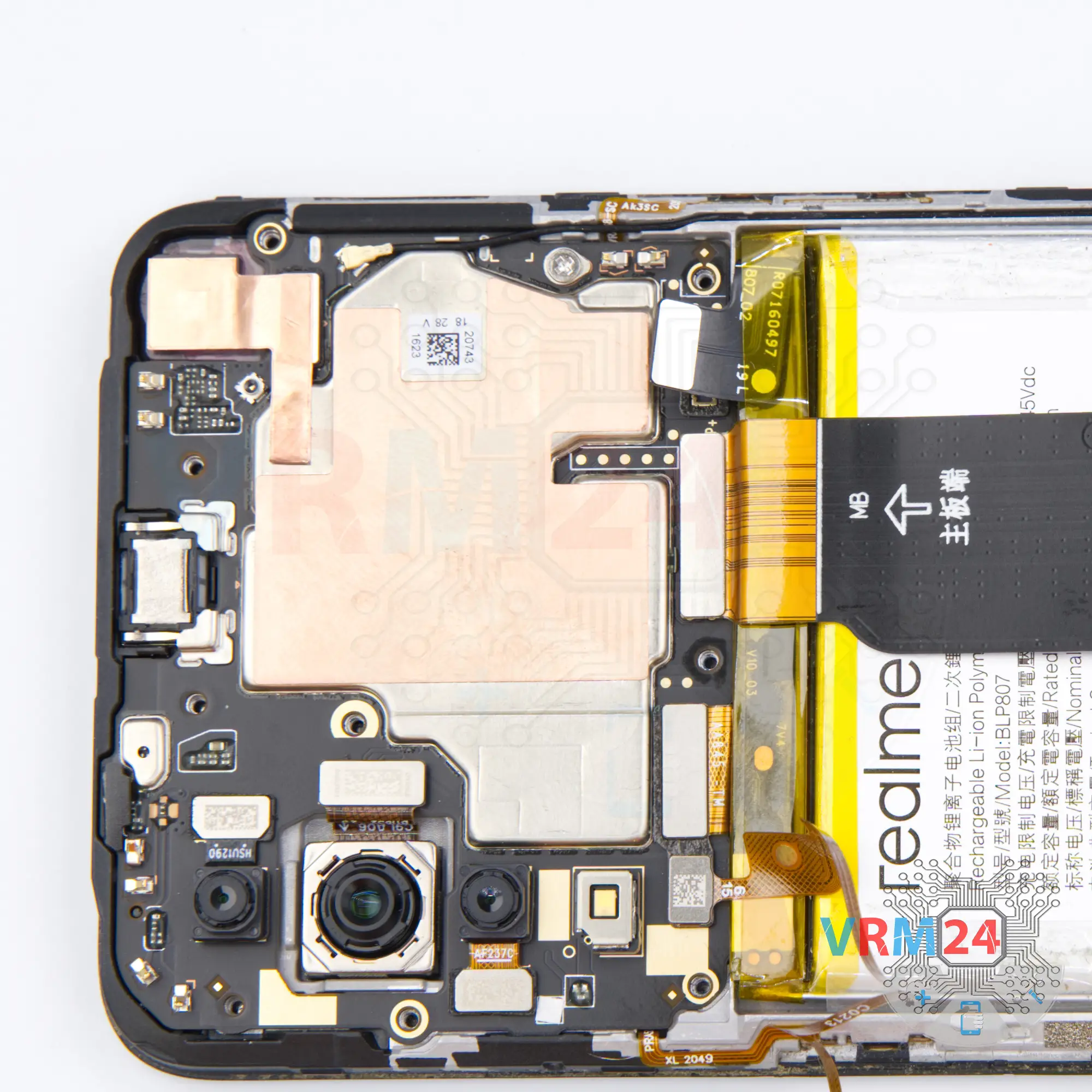

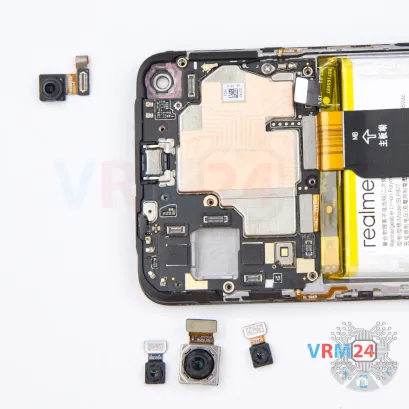

Отсоедините разъемы и снимите три тыльные камеры и одну фронтальную камеру.

⚠️️ Две тыльные камеры выглядят очень похоже. Запомните их расположение, чтобы не перепутать при обратной сборке.

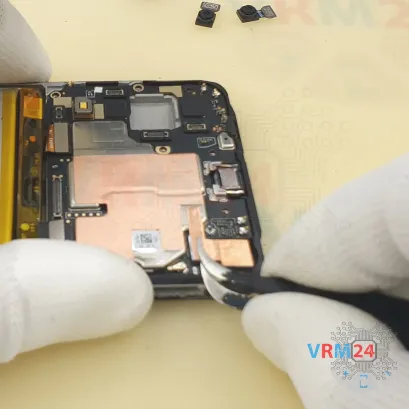

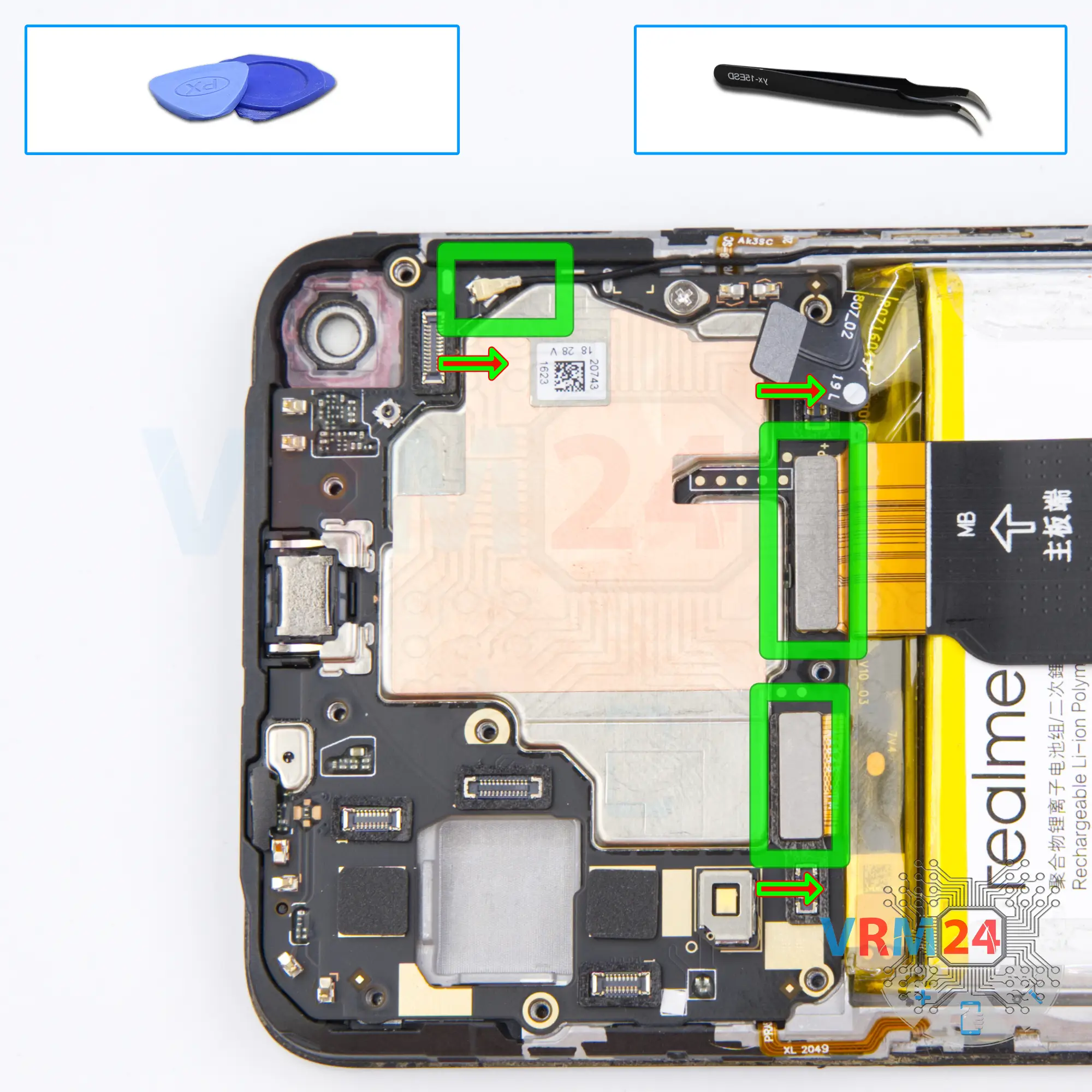

Подденьте разъемы шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

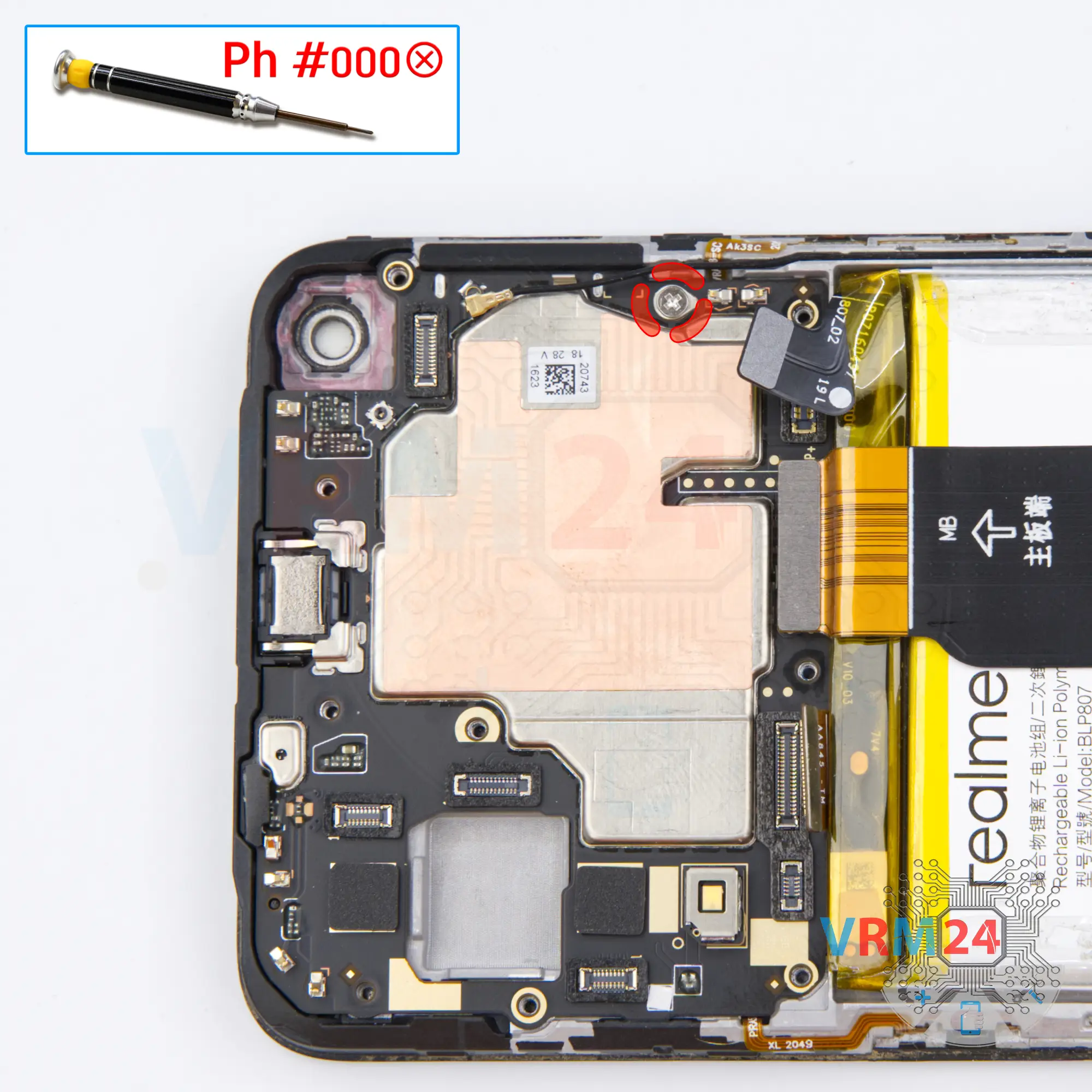

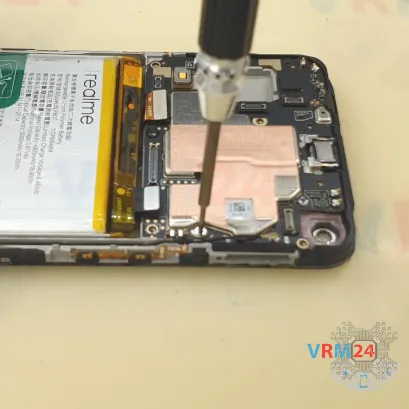

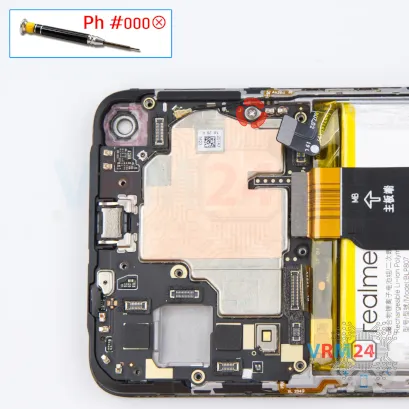

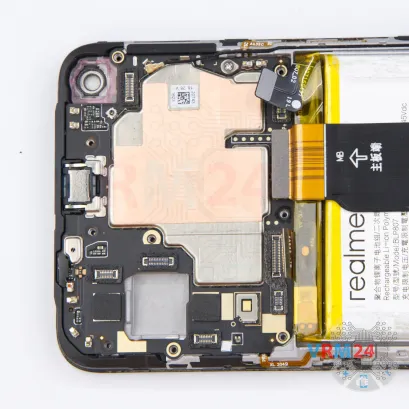

С помощью отвертки (Phillips 1,5 мм PH #000) открутите один винт, крепящий материнскую плату.

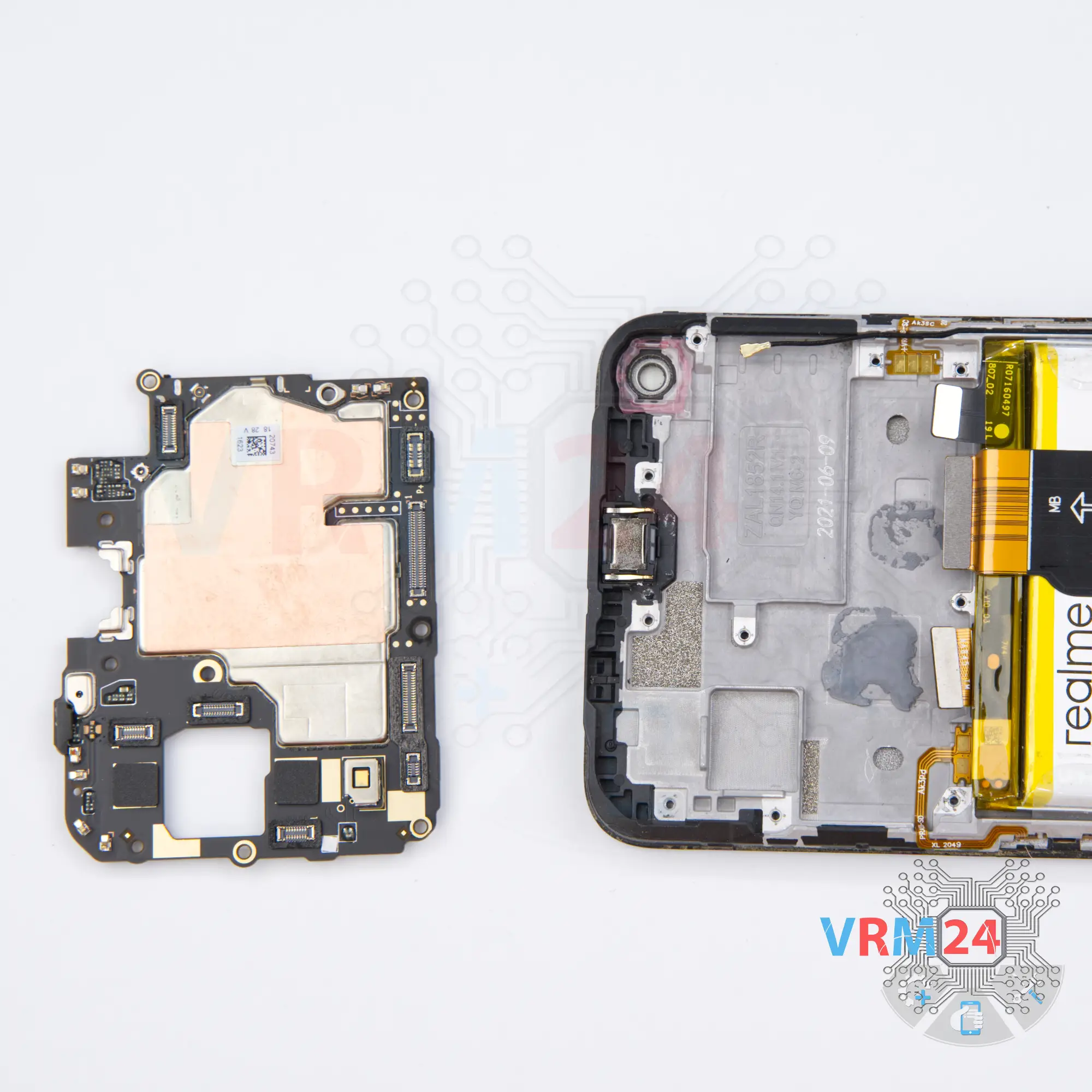

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

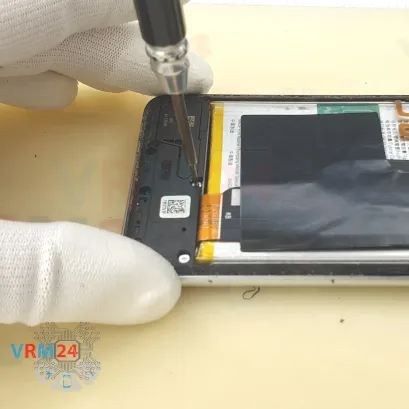

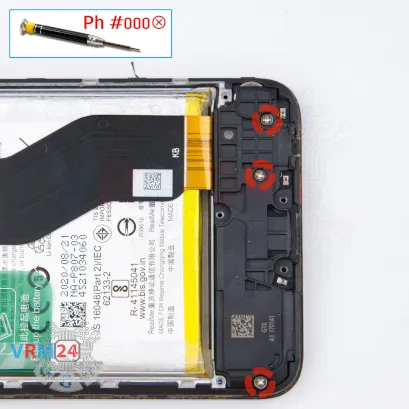

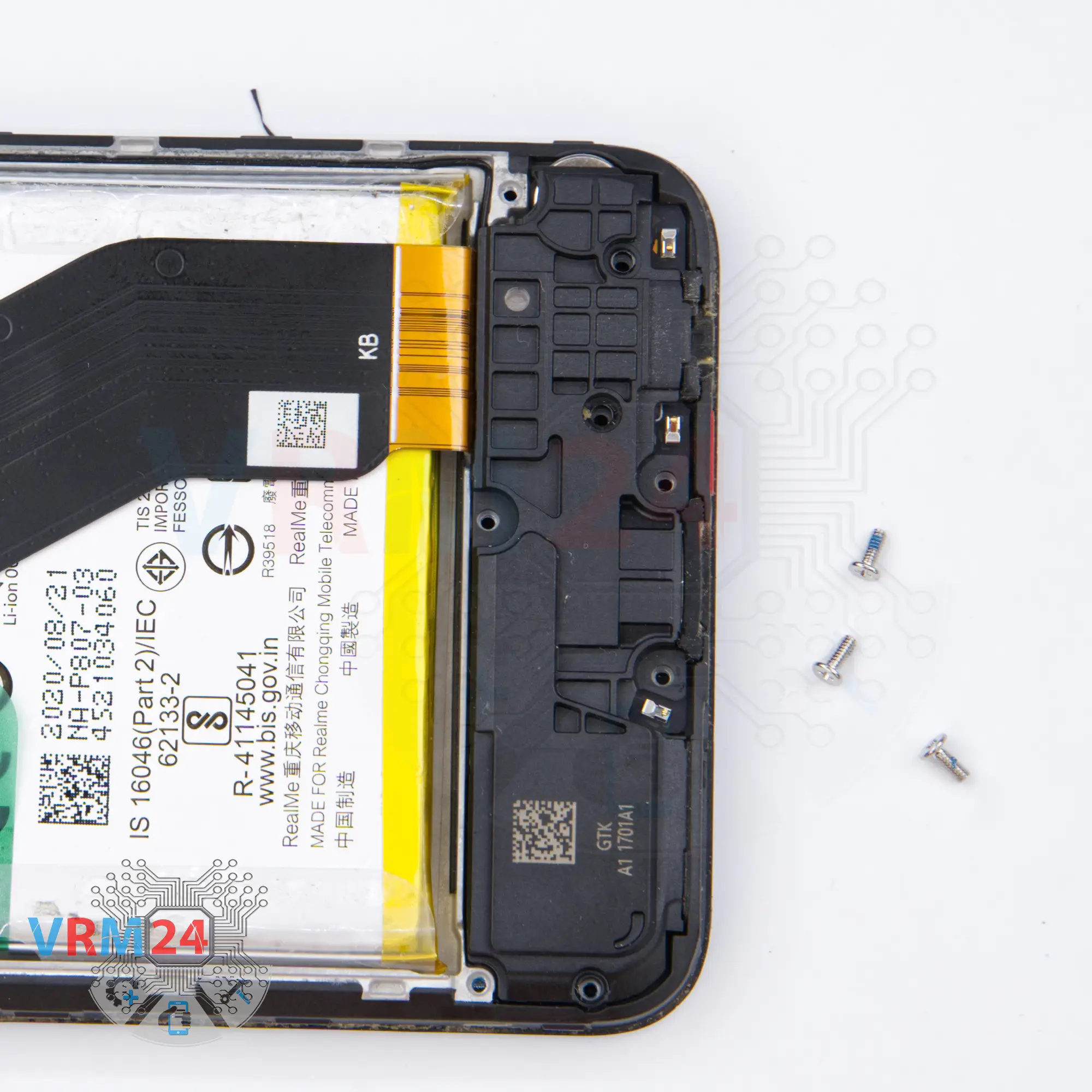

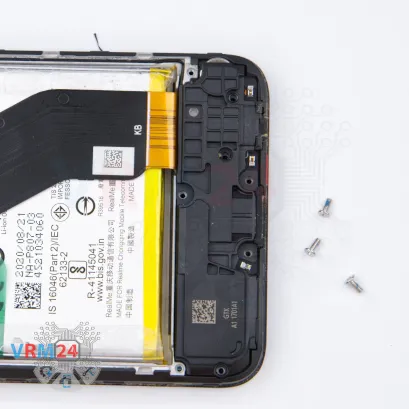

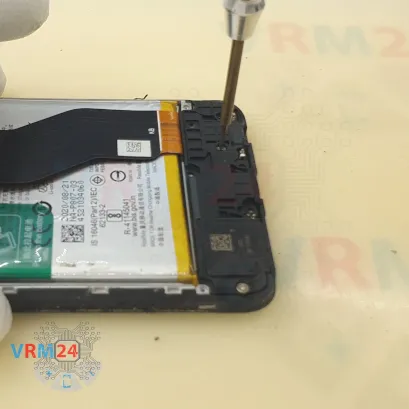

С помощью отвертки (Philips 1,5 мм PH #000) открутите три винта.

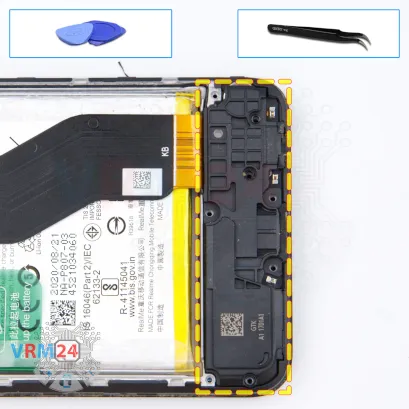

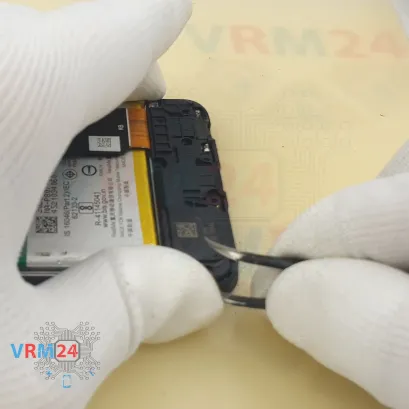

Подденьте край и снимите крышку с динамиком.

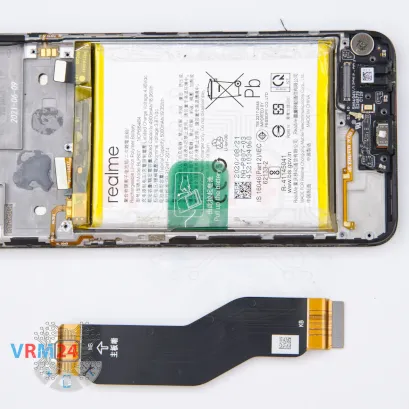

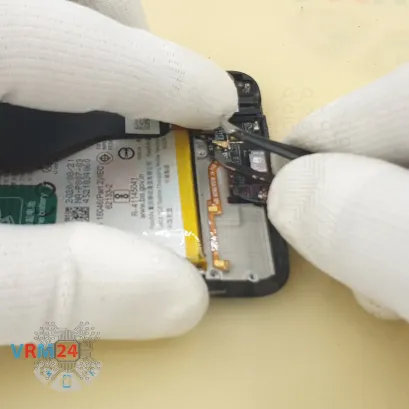

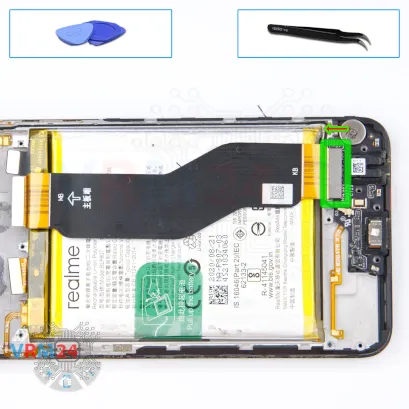

Аккуратно, лучше всего с края, отсоединяем коннектор и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️️ Стрелочка на шлейфе указывает его правильное положение.

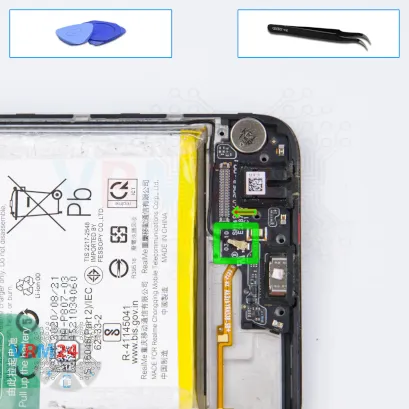

Отсоедините разъем коаксиального кабеля.

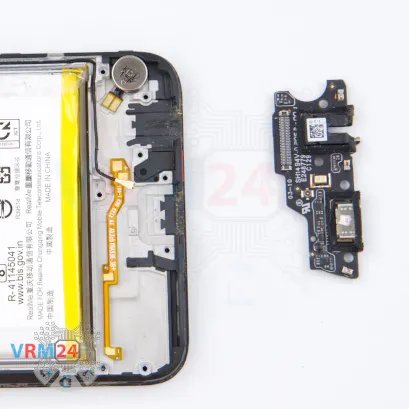

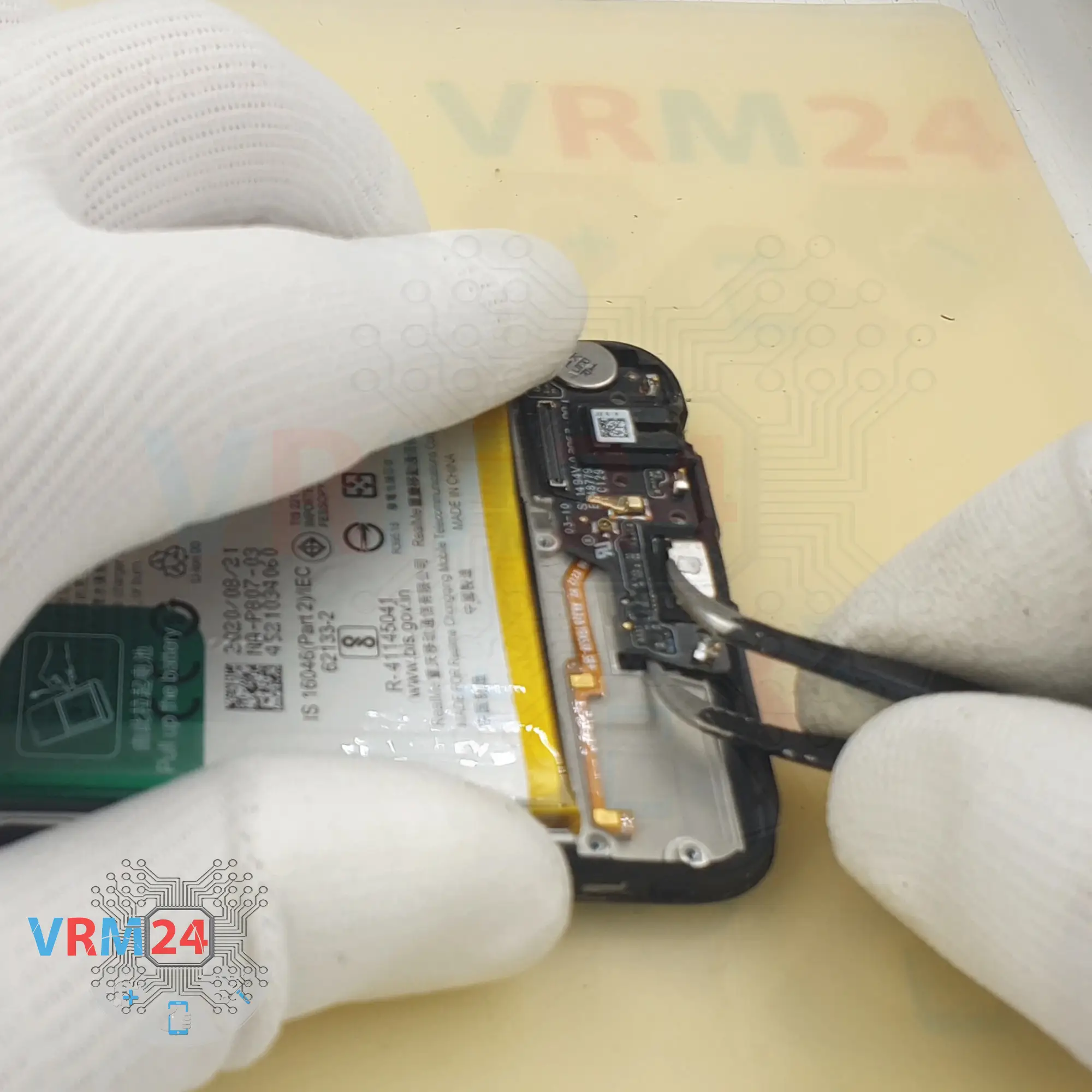

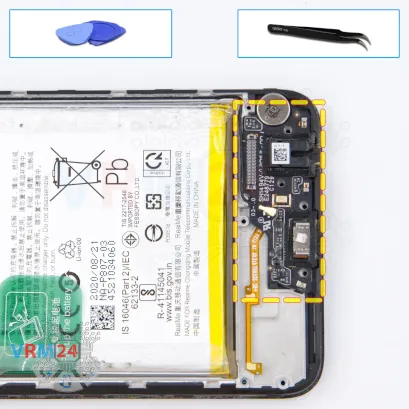

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, разъем для наушников, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

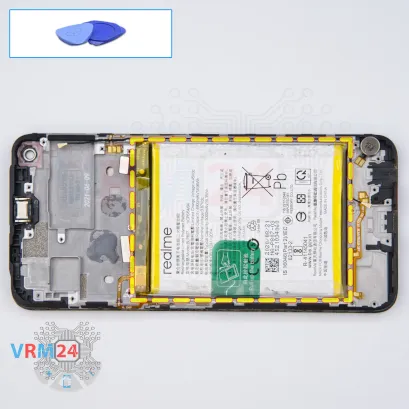

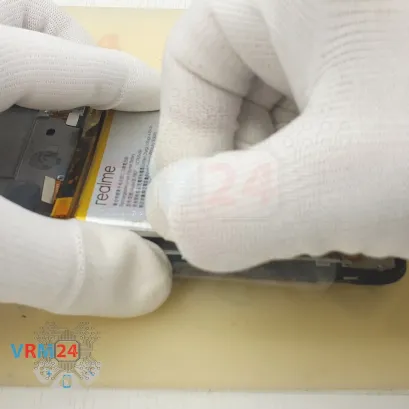

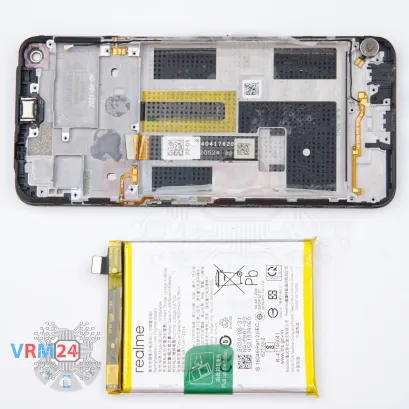

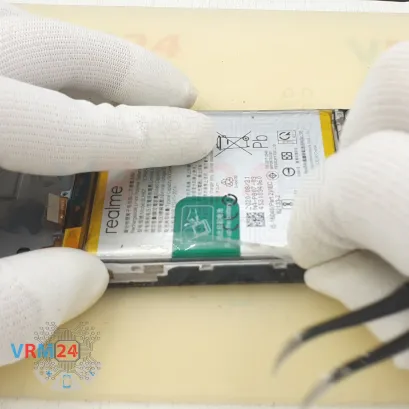

Посередине батареи есть зеленый язычок. Просто держите за рамку дисплея по краям, потяните за язычок вверх и извлеките аккумулятор.

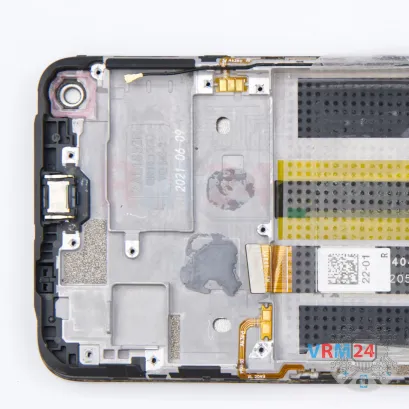

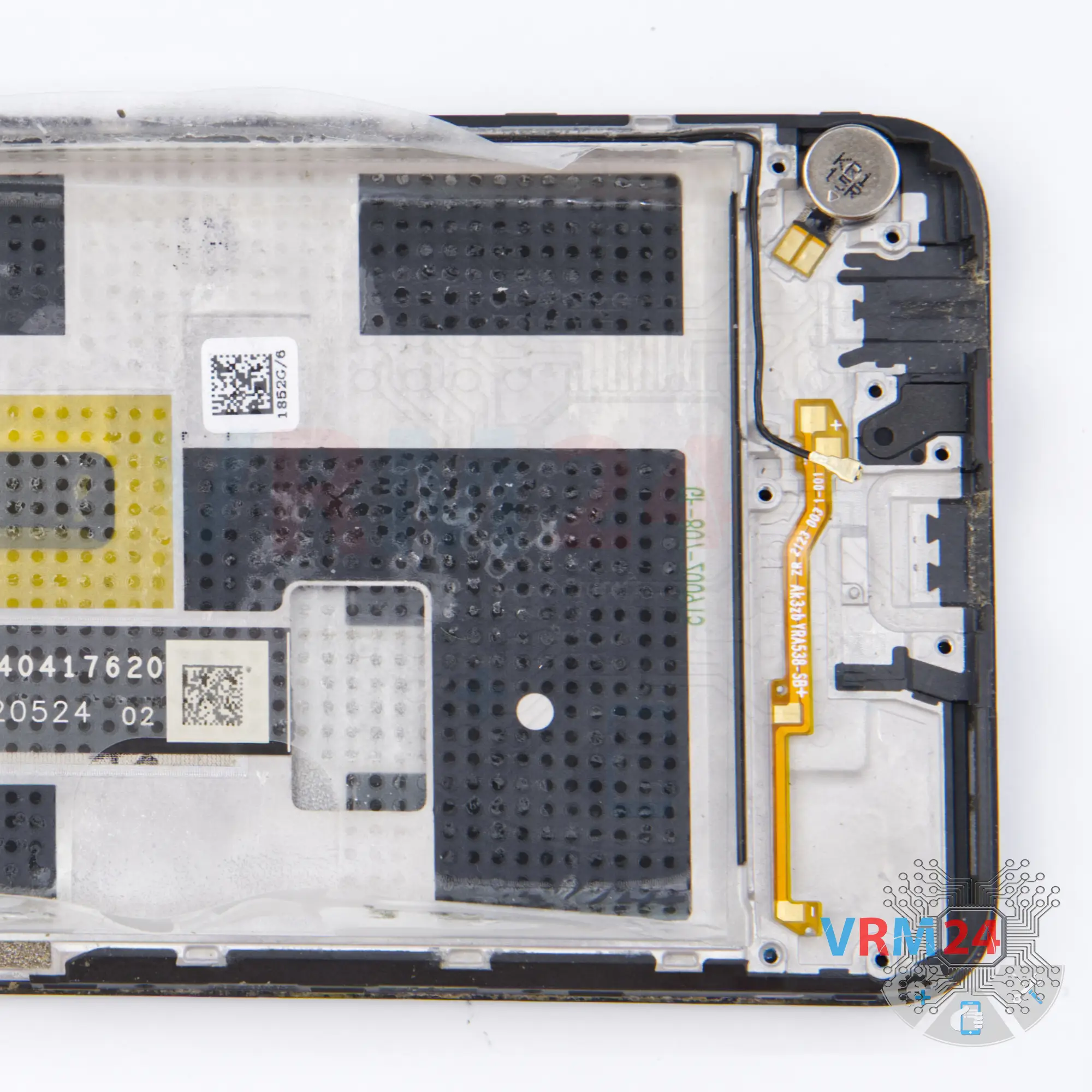

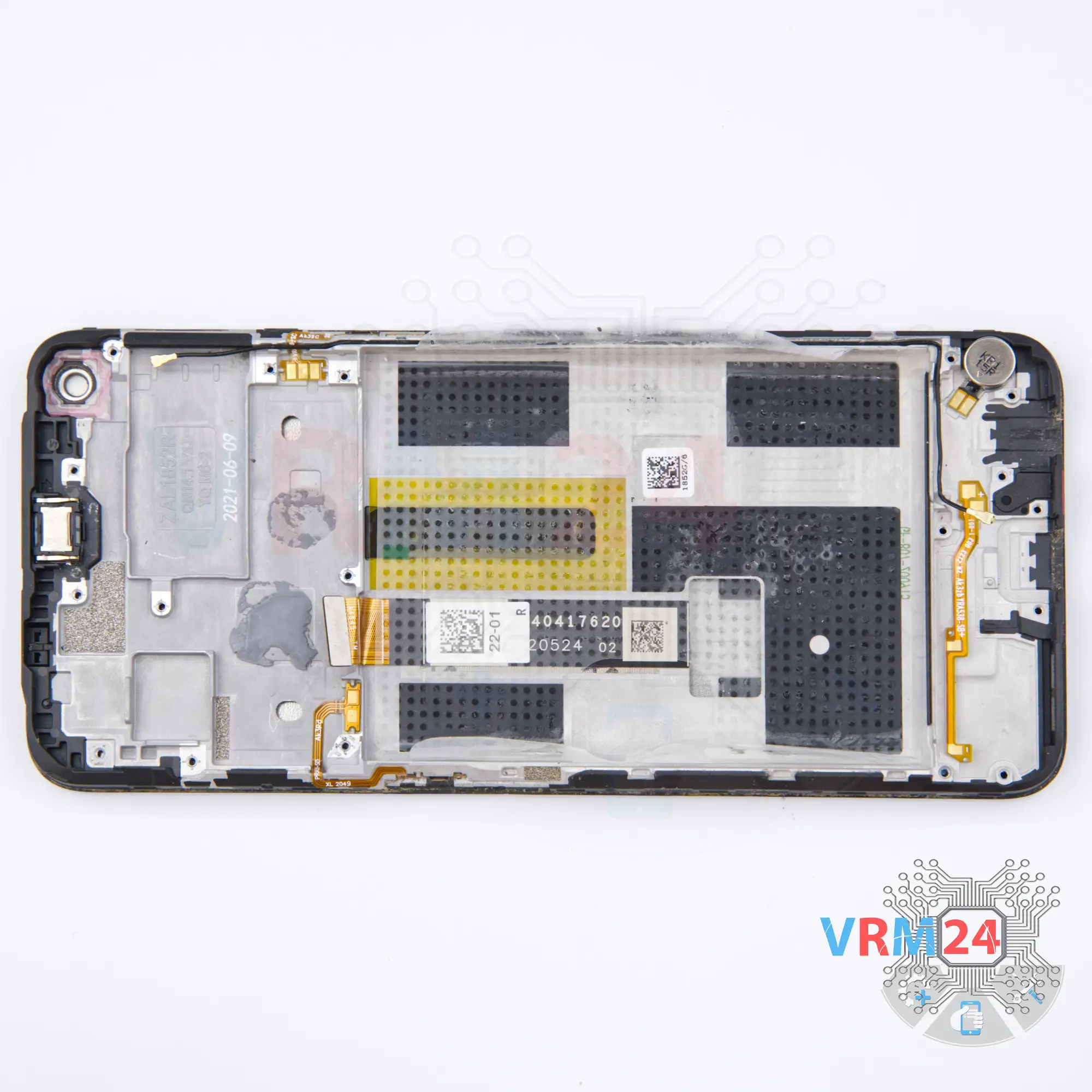

ℹ️️ В рамке дисплея остались: разговорный динамик, коаксиальный кабель, боковые кнопки и вибромотор.
