Разборка/Ремонт мобильного девайса Samsung Galaxy A80 SM-A805 (Самсунг Галакси А80 SM-A805) с описанием каждого шага и необходимого набора инструментов.

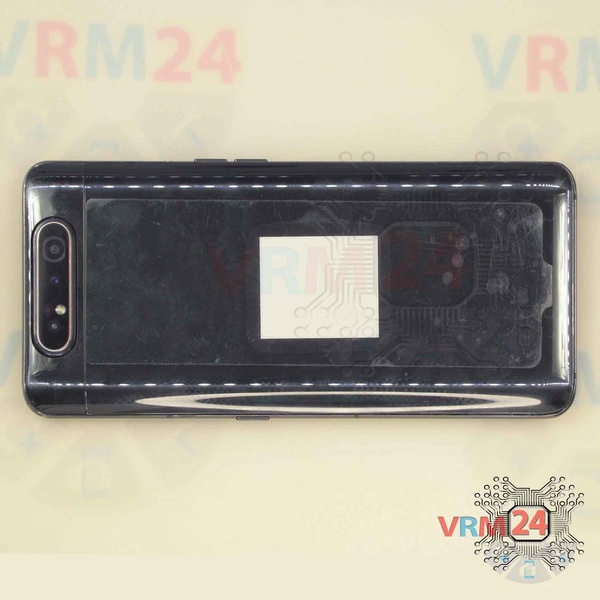

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.

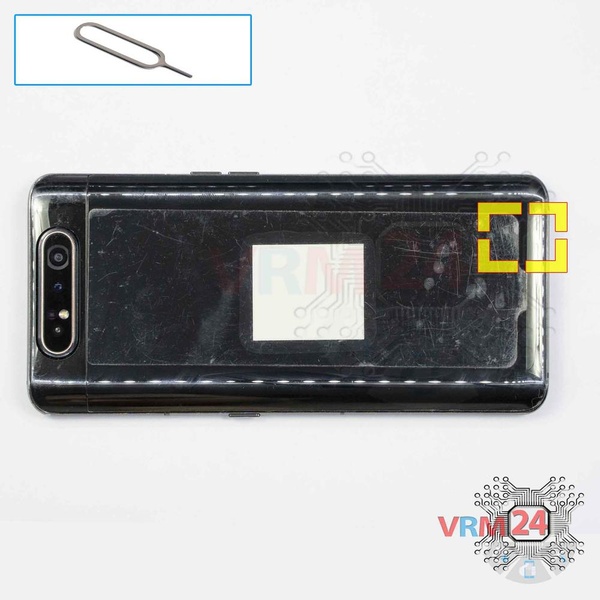

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

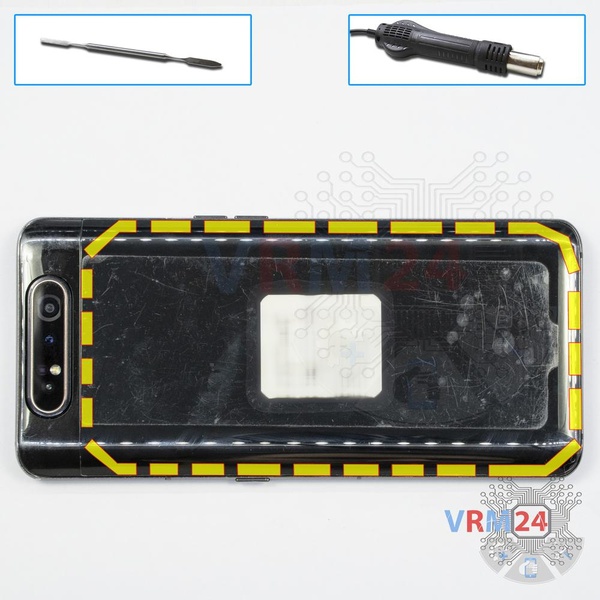

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Не допускайте попадания жидкости во внутрь смартфона.

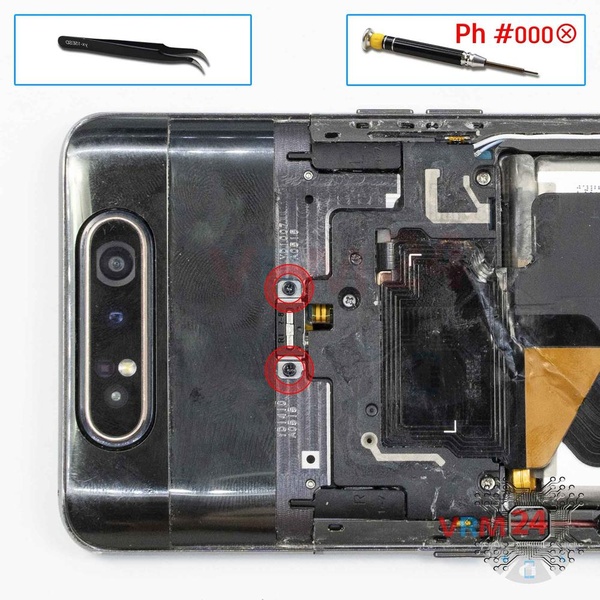

При помощи отвертки (крестовая Phillips 1.5 mm PH000) откручиваем 2 винта и снимаем фиксатор.

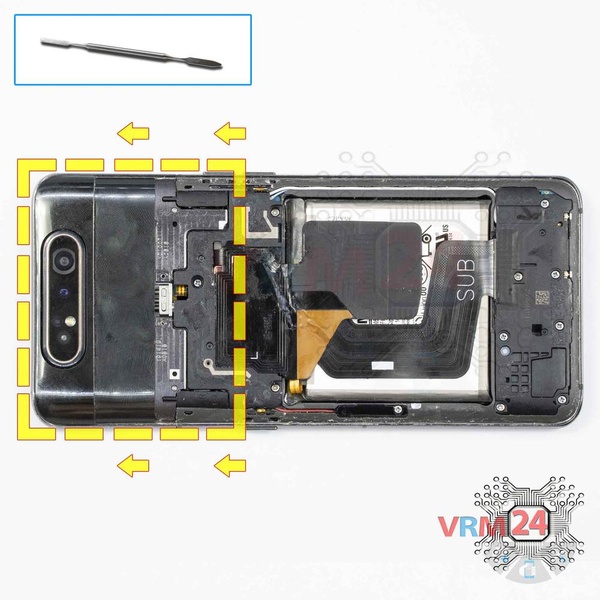

Выдвигаем механизм камер.

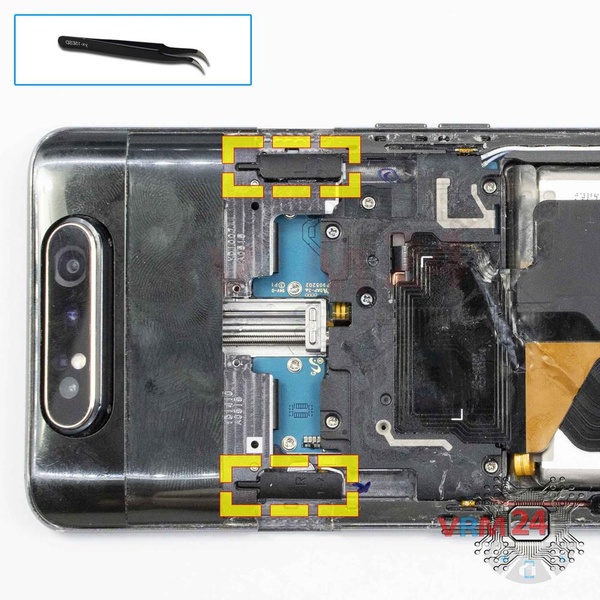

Отсоединяем заглушки скрывающие винты.

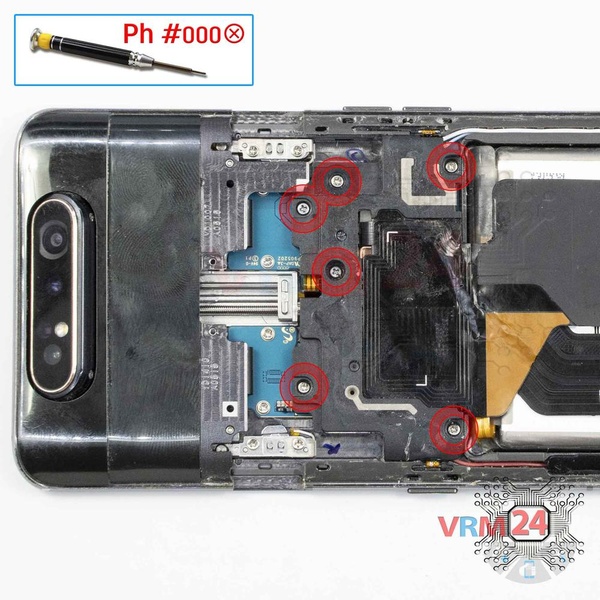

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 6 винтов.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

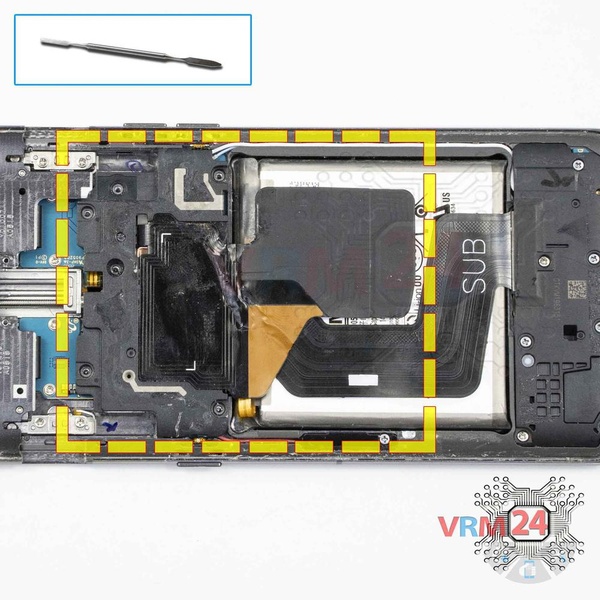

Отсоединяем крышку с антеннами и вкладышем NFC. Старайтесь крышки приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.

ℹ️️ На верхней крышке видно металлизированное напыление на пластике в виде дорожек и контактных площадок, это антенны Wi-Fi, Bluetooth и GPS.

⚠️ При обратной сборке, обязательно проверьте, чтобы прижимные контакты на плате и контактные площадки на крышке, совпадали и соприкасались, иначе возможна потеря сигнала или сигнал может быть очень слабым.

ℹ️️ В модели Samsung Galaxy A80 SM-A805, установлен аккумулятор (АКБ) EB-BA905ABU емкостью 3700 мАч.

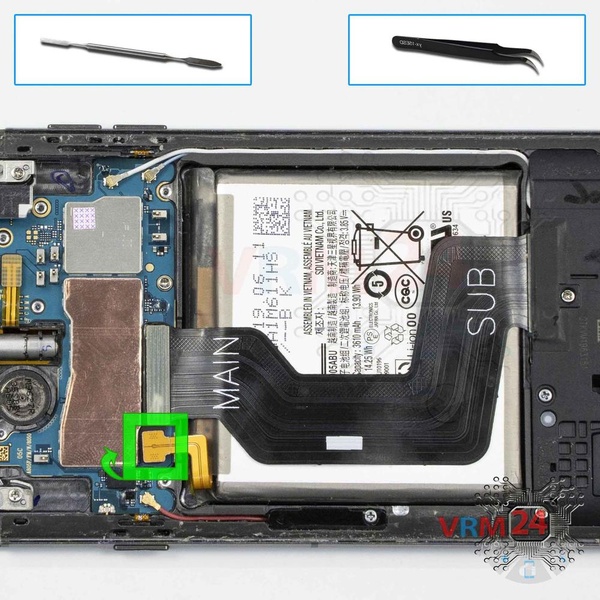

⚠️ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.

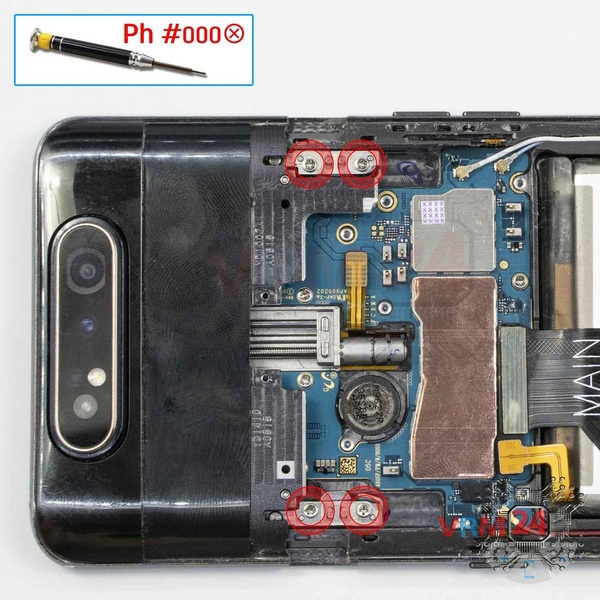

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 4 винта.

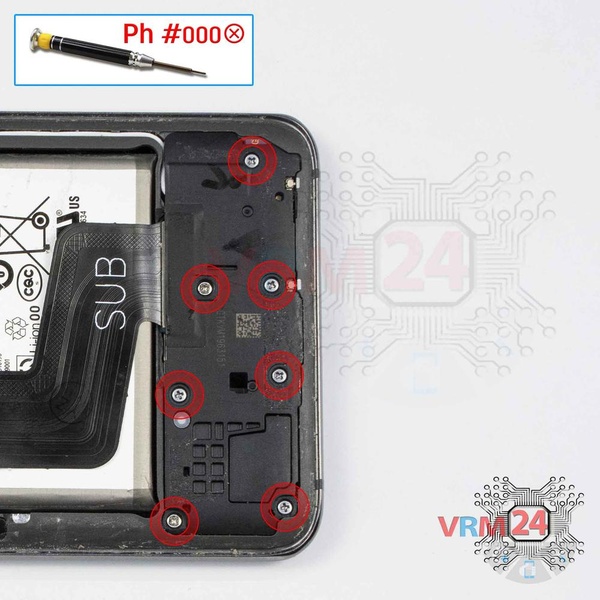

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 7 винтов.

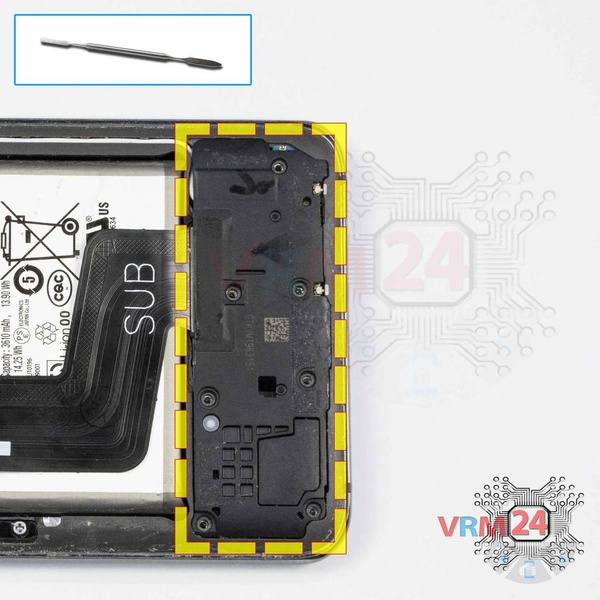

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.

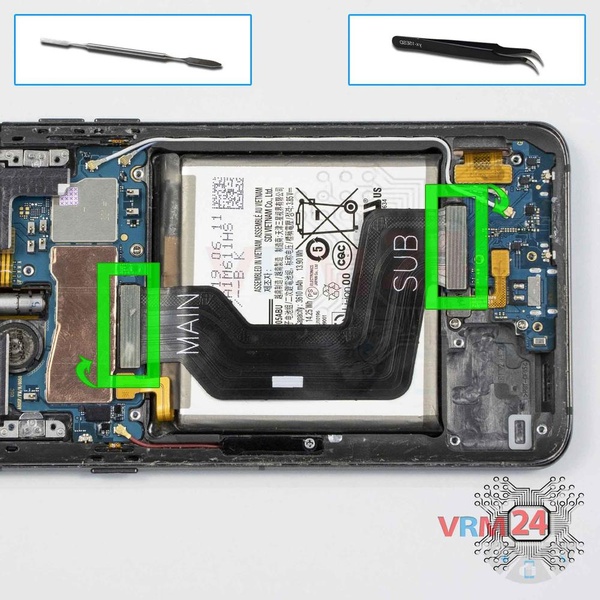

Аккуратно, лучше всего с края, отсоединяем коннекторы и снимаем межплатный шлейф, соединяющий основную плату с дополнительной печатной платой (также известной как субплата).

⚠️ Будьте осторожны при извлечении шлейфов из коннекторов, шлейфы очень тонкие и их достаточно легко порвать, или повредить контактные дорожки внутри.

ℹ️️ Стрелочка на шлейфе указывает его правильное положение.

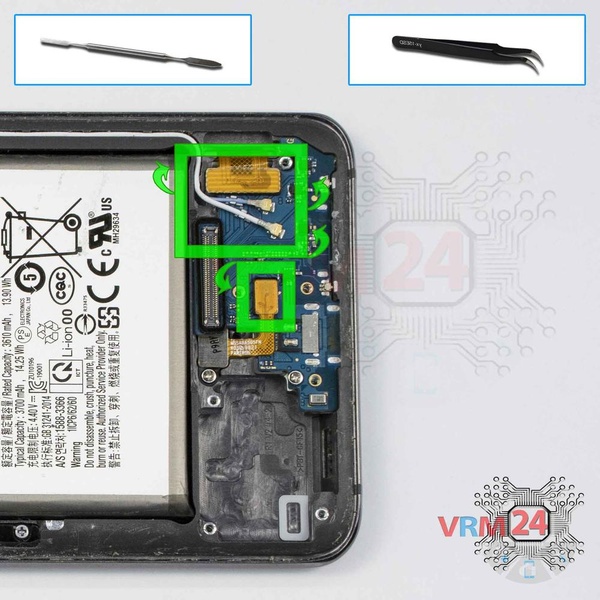

Отсоединяем коннекторы дисплейного модуля, коаксиальных кабелей, датчика отпечатка пальцев.

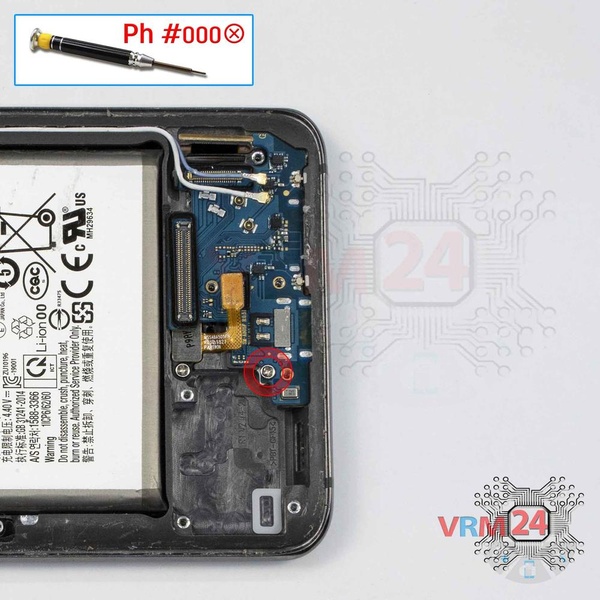

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем один винт.

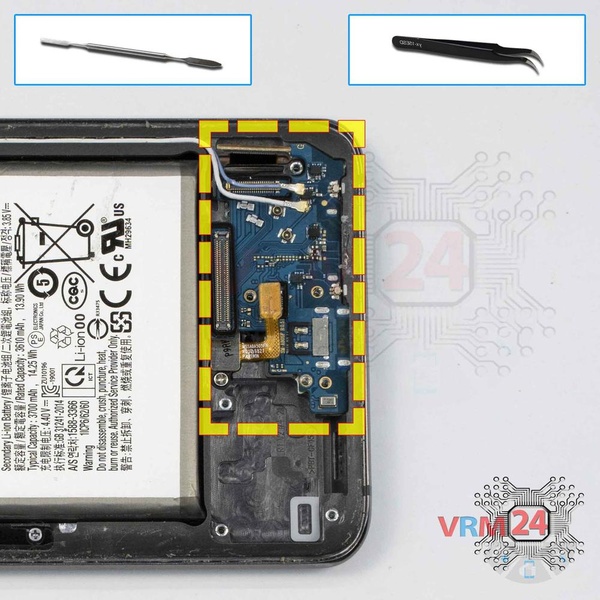

Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ На плате расположены разъем для зарядки Micro USB, микрофон и коннекторы карт, прижимные контакты на динамик и антенный блок.

⚠️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

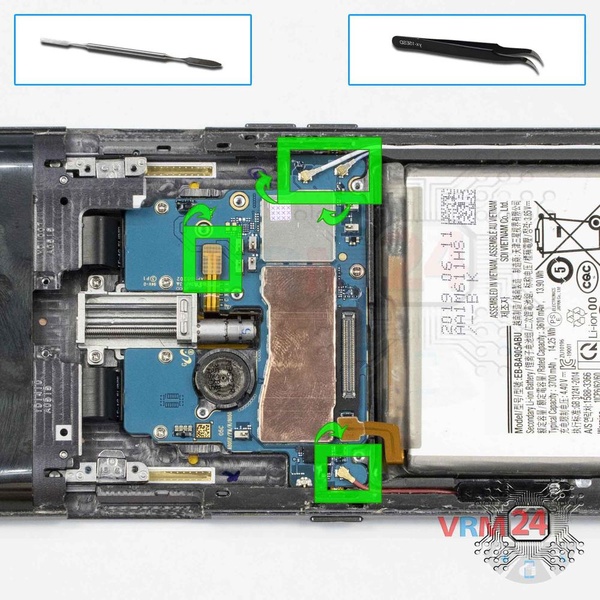

Отсоединяем коннекторы коаксиальных кабелей и коннектор поворотного механизма.

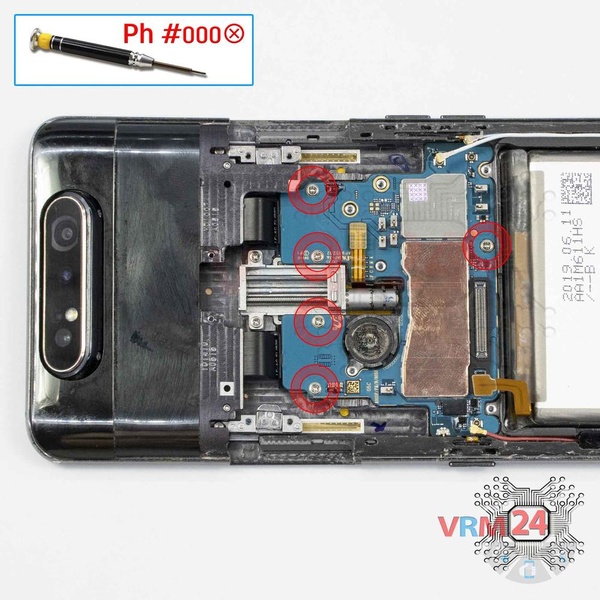

При помощи отвертки (крестовая 1.5 мм, она же Phillips PH000) откручиваем 5 винтов.

ℹ️️ Обязательно запомните расположение винтов перед демонтажем. При сборке аппарата вкручивание винта не на свое место может привести к поломке устройства или отдельной его части. Чтобы избежать поломки, снятые винты и отдельные планки нужно разложить в соответствующем порядке, или цветными маркерами отметить винты и их установочные места в телефоне.

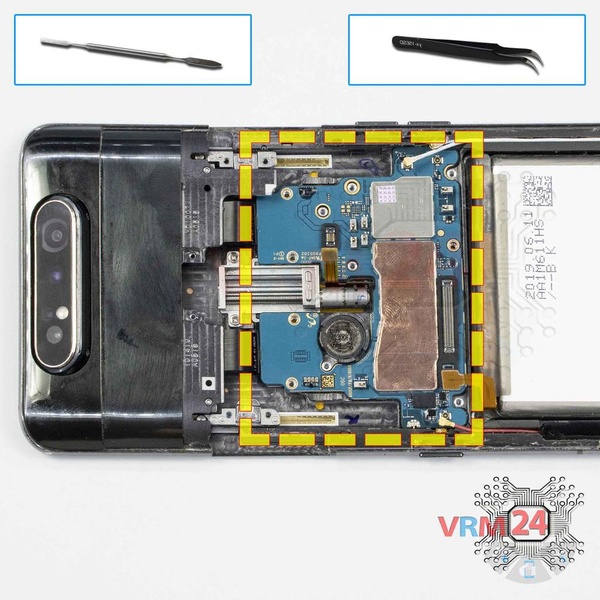

Аккуратно переворачиваем печатную плату.

⚠️ С внутренней стороны механизм камер соединяется с печатной платой коннекторами.

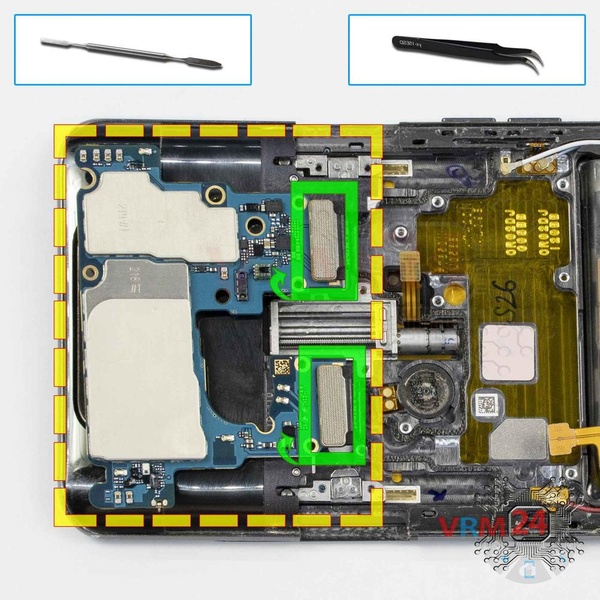

Отсоединяем коннекторы механизма камер и убираем плату.

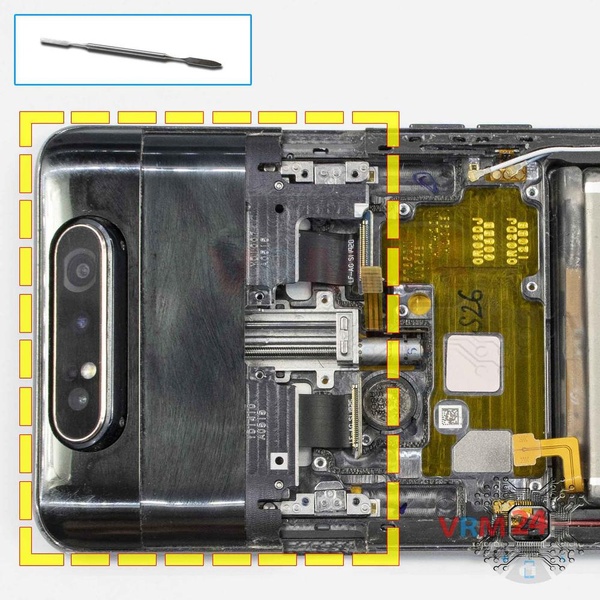

Отсоединяем механизм камер.

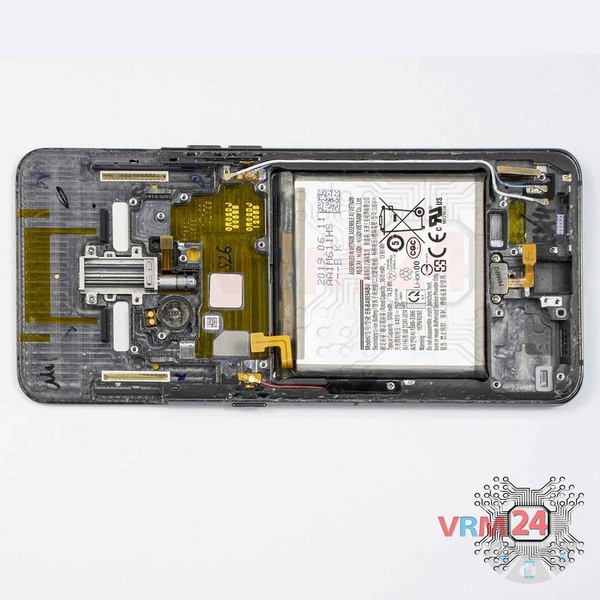

В рамке дисплейного модуля остались: коаксиальные кабели, поворотный механизм, датчик отпечатка пальцев и аккумуляторная батарея.
