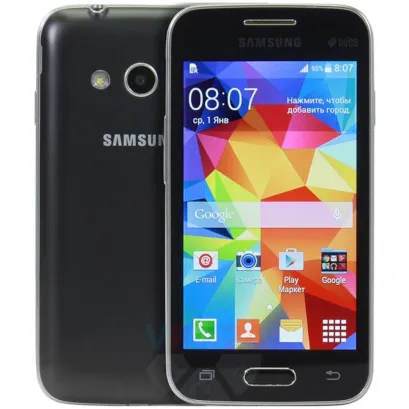

Samsung Galaxy Ace 4 Neo SM-G318H
Samsung Galaxy Ace 4 Neo SM-G318H
Сложность разборки:
Средняя
Время разборки:
6 мин

Рекомендованные инструменты

Фен Фен
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Galaxy Ace 4 Neo SM-G318H (Самсунг Галакси Айс 4 Нео) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 1/1 Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 2/1 Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 3/1 Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 3/2 Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 3/3

Шаг 3.

Отсоединяем панель скрывающую коннектор дисплея и отключаем его.

Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 4/1 Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 4/2

Шаг 4.

Прогреваем поверхность устройства с стороны дисплея и разделяем рамку и модуль дисплея.

⚠️ Обратите внимание!

Нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 5/1 Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 5/2

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на печатной плате.

Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 6/1 Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 6/2

Шаг 6.

Отсоединяем нижнюю панель с клавишей кнопки Home.

Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 7/1 Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на печатной плате.

Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 8/1 Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 8/2

Шаг 8.

Вынимаем печатную плату.

Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 9/1 Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 9/2 Как разобрать Samsung Galaxy Ace 4 Neo SM-G318H, Шаг 9/3

Шаг 9.

Рамка.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Ace 4 Neo SM-G318H от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy Ace 4 Neo SM-G318H
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Samsung Galaxy Ace 4 Neo SM-G318H — Самсунг Галакси Айс 4 Нео, выпущенных для рынков разных стран.
