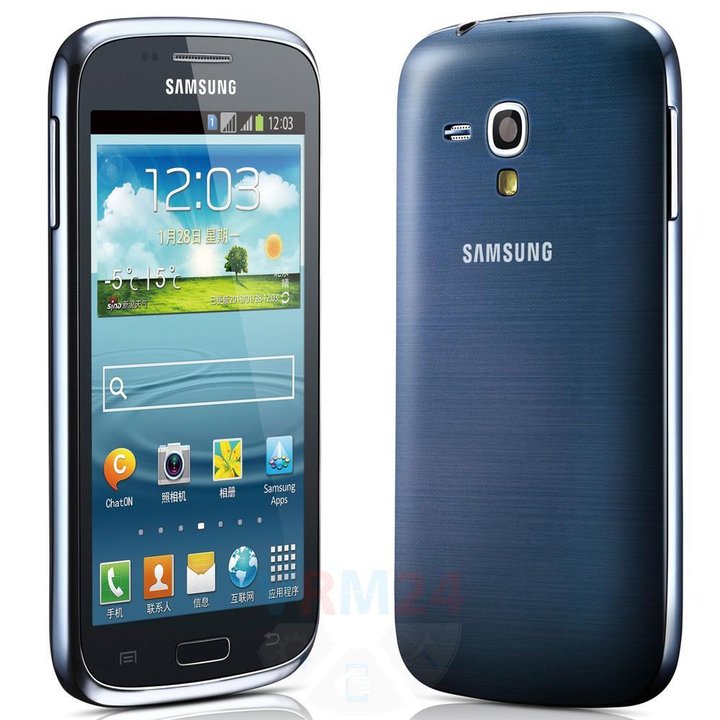

Samsung Galaxy Core GT-i8262
Samsung Galaxy Core GT-i8262
Сложность разборки:
Легко
Время разборки:
3 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Galaxy Core GT-i8262 (Самсунг Галакси Кор) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Samsung Galaxy Core GT-i8262, Шаг 1/1 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 1/2

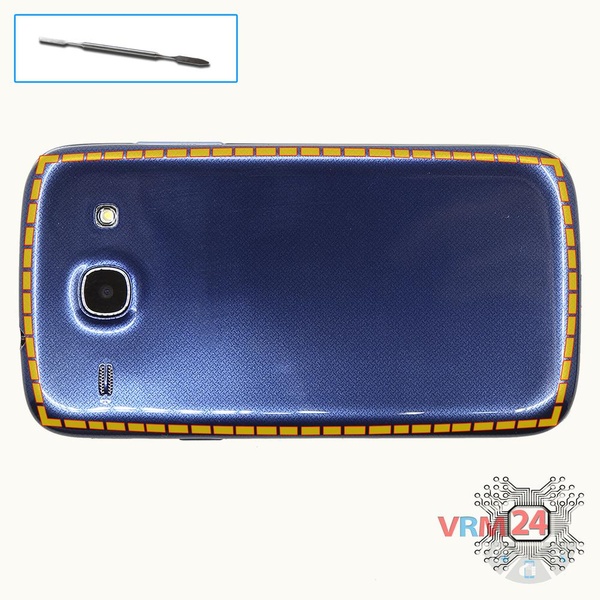

Шаг 1.

Открываем заднюю крышку.

Как разобрать Samsung Galaxy Core GT-i8262, Шаг 2/1 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 2/2

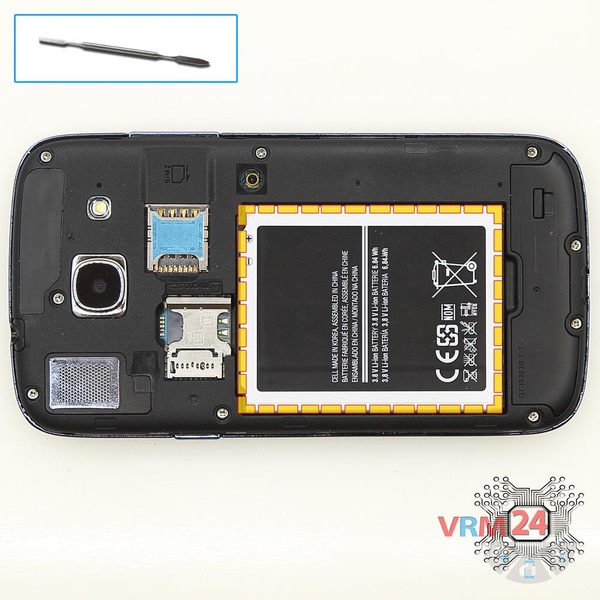

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Samsung Galaxy Core GT-i8262, Шаг 3/1 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 3/2

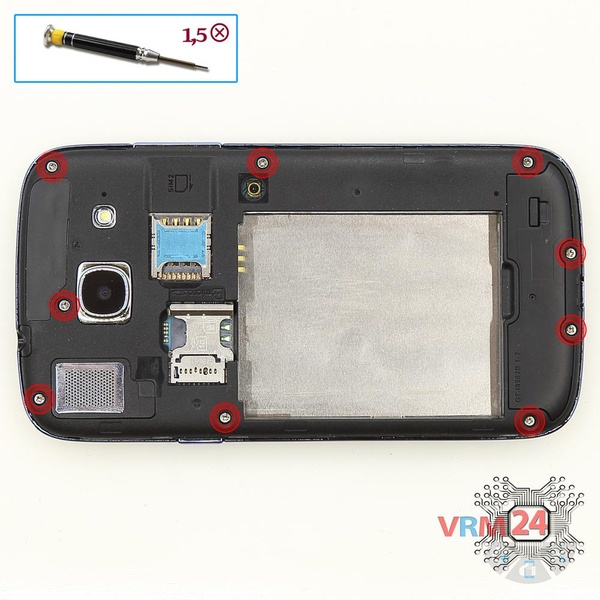

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 9 болтов по периметру телефона.

Как разобрать Samsung Galaxy Core GT-i8262, Шаг 4/1 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 4/2

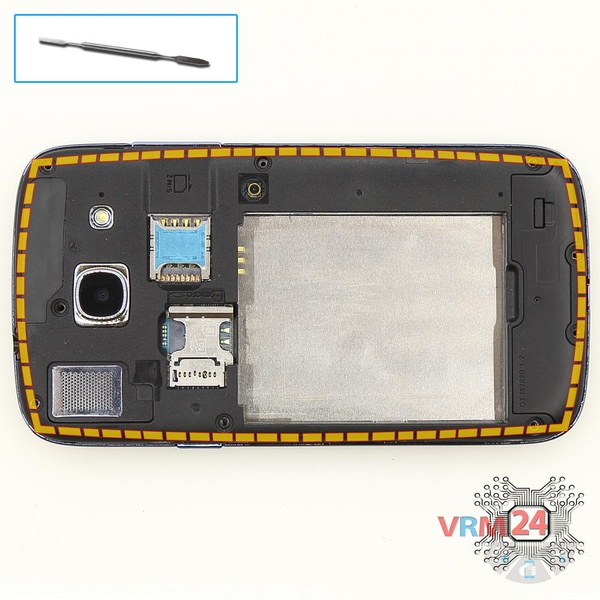

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Samsung Galaxy Core GT-i8262, Шаг 5/1

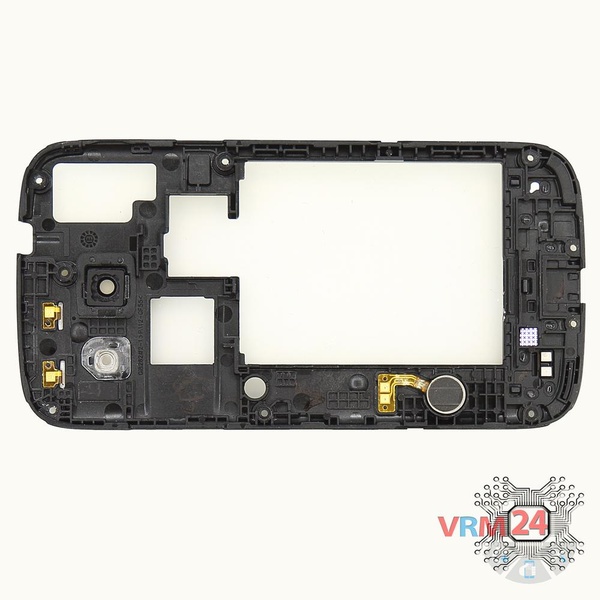

Шаг 5.

Средняя рамка с вибромотором.

Как разобрать Samsung Galaxy Core GT-i8262, Шаг 6/1 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 6/2 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 6/3 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 6/4

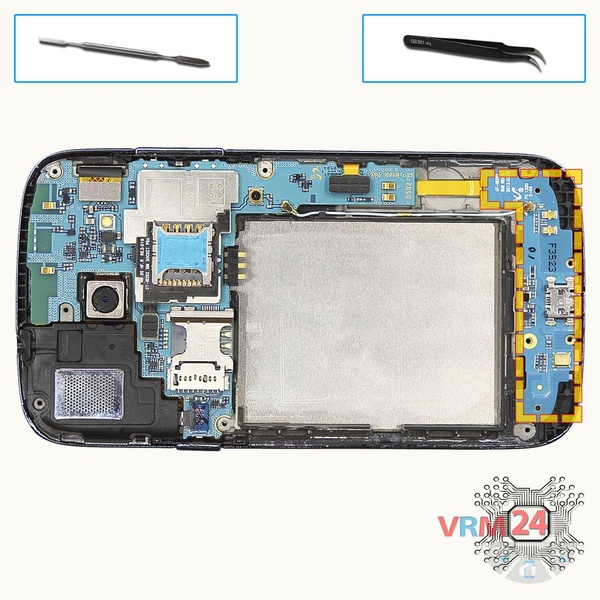

Шаг 6.

Отсоединяем коннекторы коаксиального кабеля и межплатного шлейфа на основной плате и снимаем нижнюю плату с разъемом зарядки.

Как разобрать Samsung Galaxy Core GT-i8262, Шаг 7/1 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 7/2 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 7/3

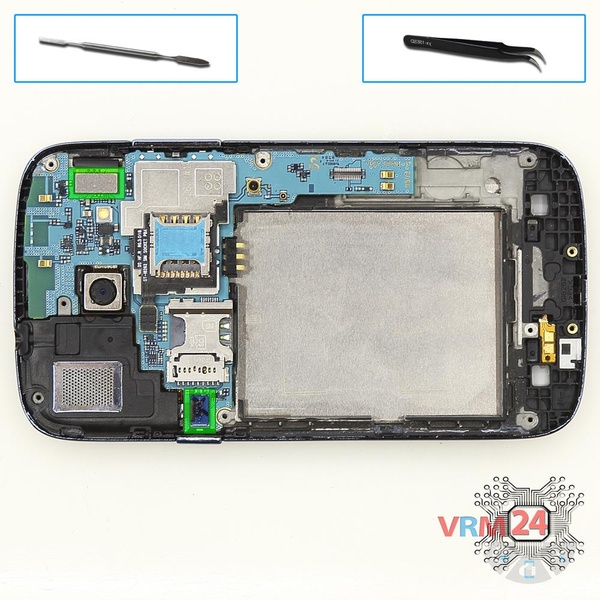

Шаг 7.

Отсоединяем коннекторы на печатной плате.

Как разобрать Samsung Galaxy Core GT-i8262, Шаг 8/1 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 8/2

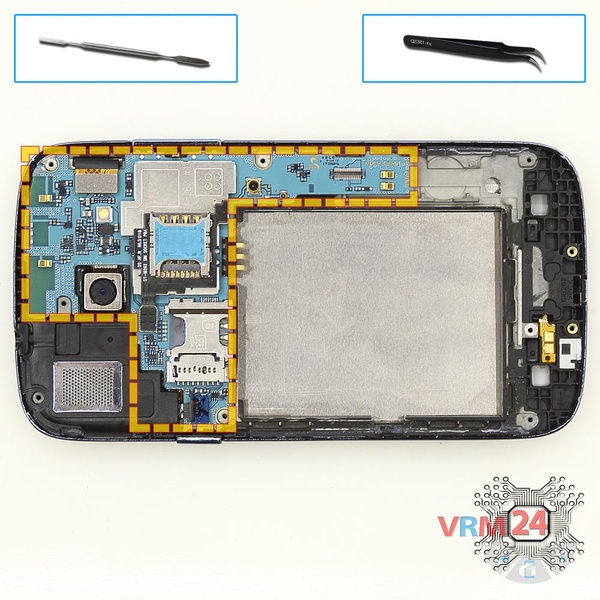

Шаг 8.

Снимаем печатную плату.

Как разобрать Samsung Galaxy Core GT-i8262, Шаг 9/1 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 9/2

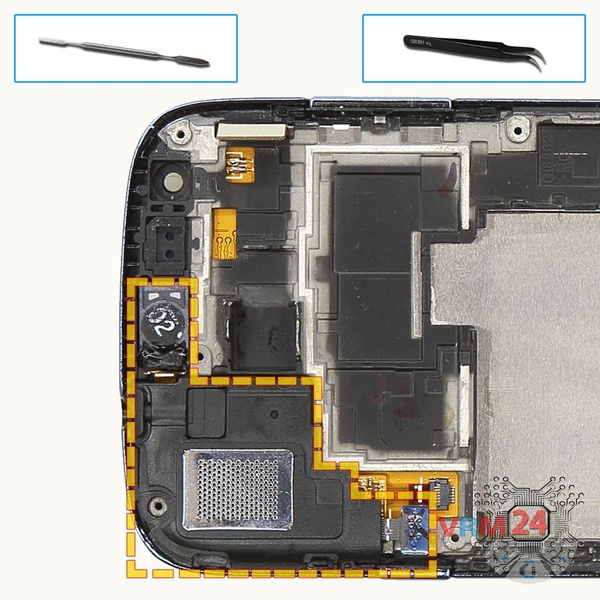

Шаг 9.

Отсоединяем блок с динамиками.

Как разобрать Samsung Galaxy Core GT-i8262, Шаг 10/1 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 10/2 Как разобрать Samsung Galaxy Core GT-i8262, Шаг 10/3

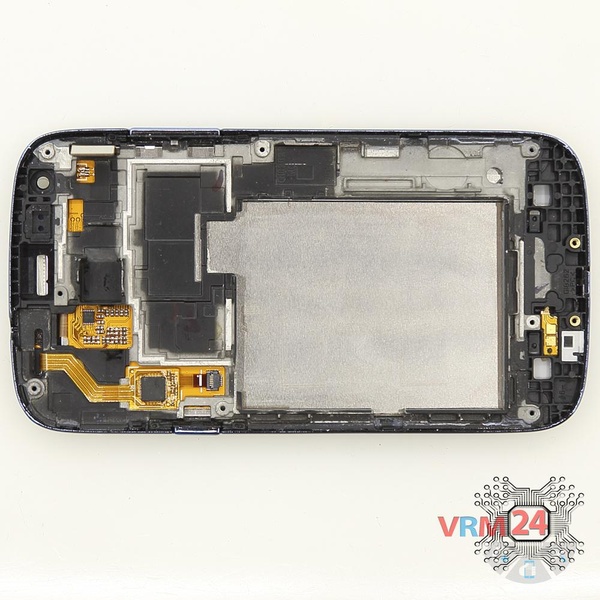

Шаг 10.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Core GT-i8262 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy Core GT-i8262
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 3 минут.
Наше руководство подходит для всех моделей Samsung Galaxy Core GT-i8262 — Самсунг Галакси Кор, выпущенных для рынков разных стран.
