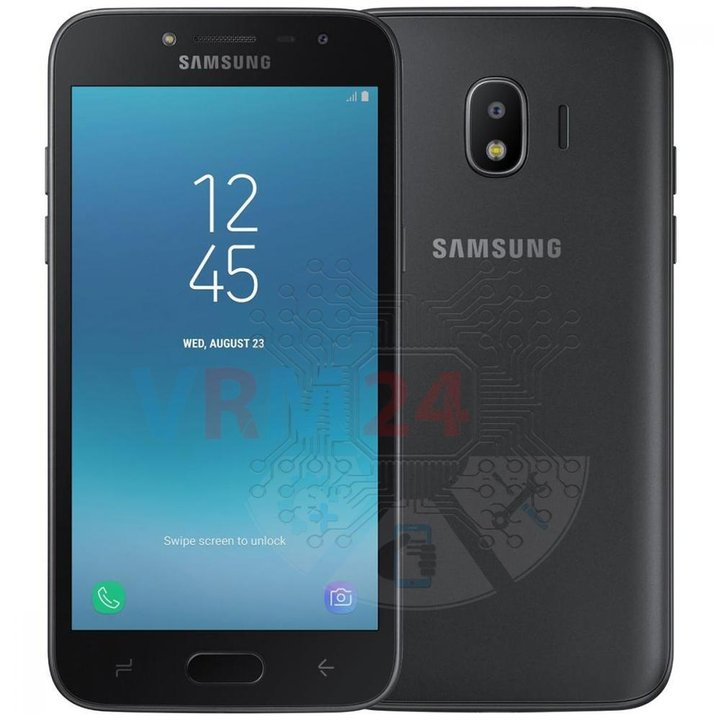

Разборка/Ремонт мобильного девайса Samsung Galaxy J2 Pro (2018) SM-J250 (Самсунг Галакси Джи 2 Про (2018)) с описанием каждого шага и необходимого набора инструментов.

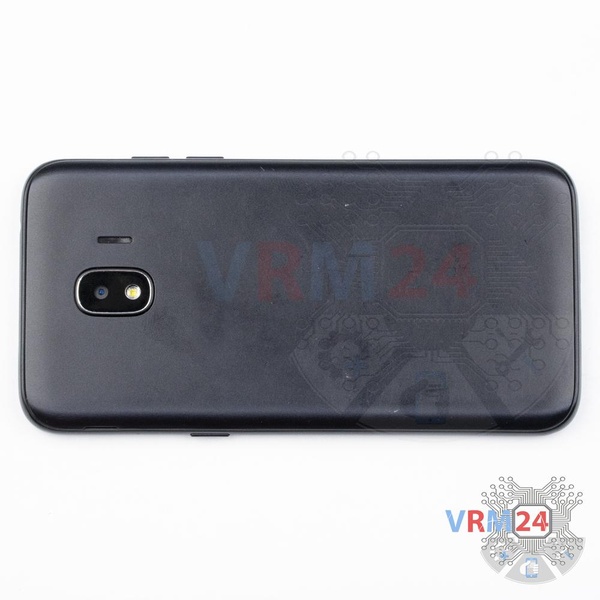

⚠️ Перед тем, как приступить к разборке, не забудьте выключить телефон.

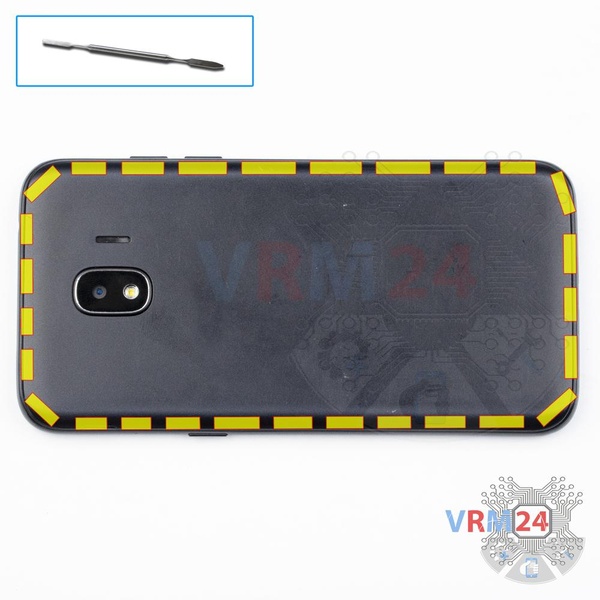

Открываем заднюю крышку, используя специальный зазор смартфона.

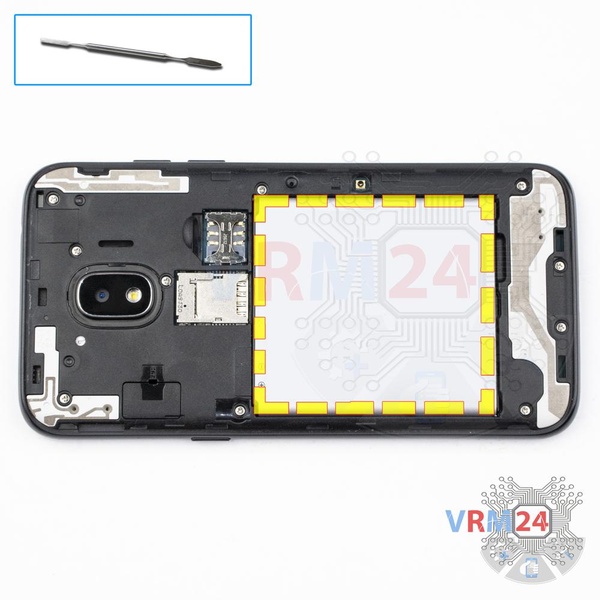

Отсоединяем аккумуляторную батарею.

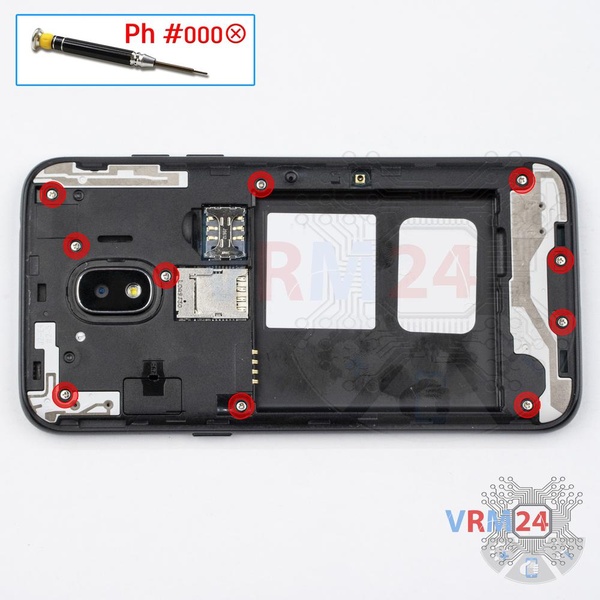

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 10 винтов.

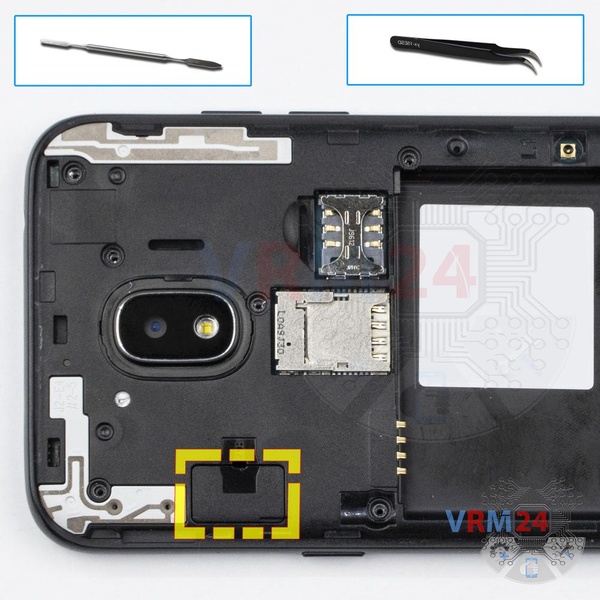

Отсоединяем крышку скрывающую коннектор.

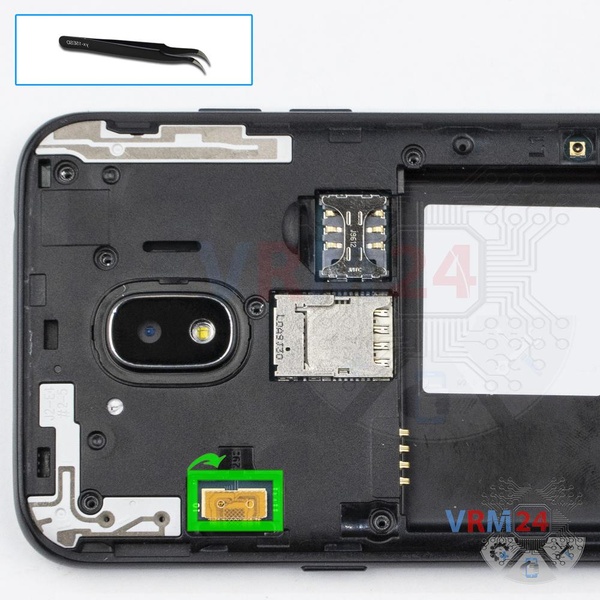

Отсоединяем коннектор дисплейного модуля.

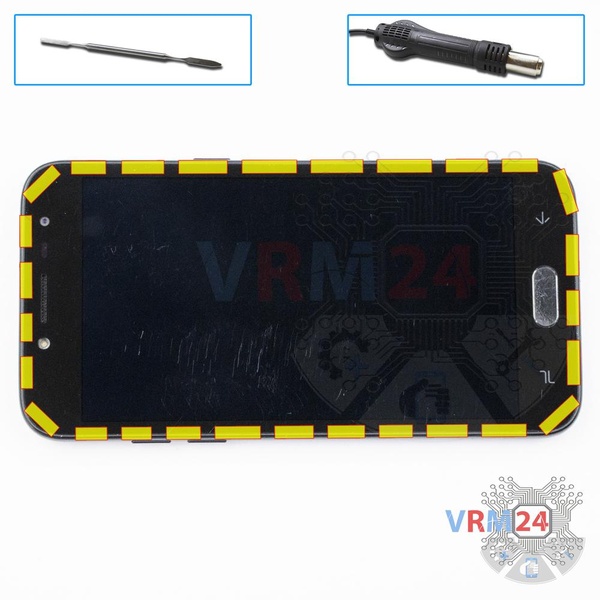

⚠️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.

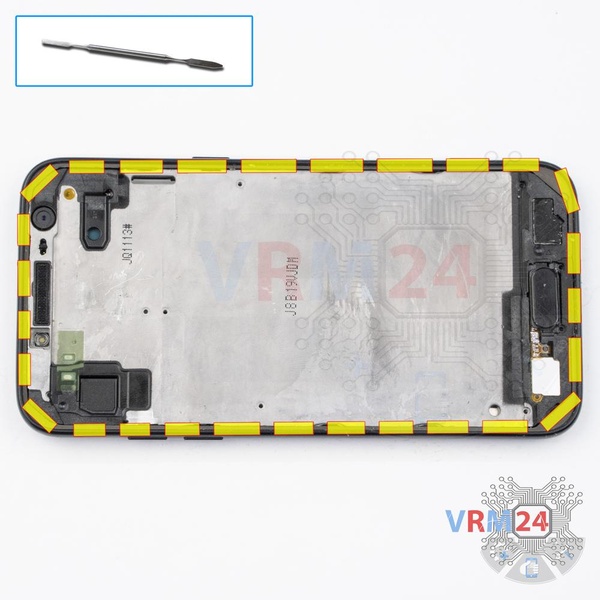

Отсоединяем среднюю крышку с печатной платой от корпуса.

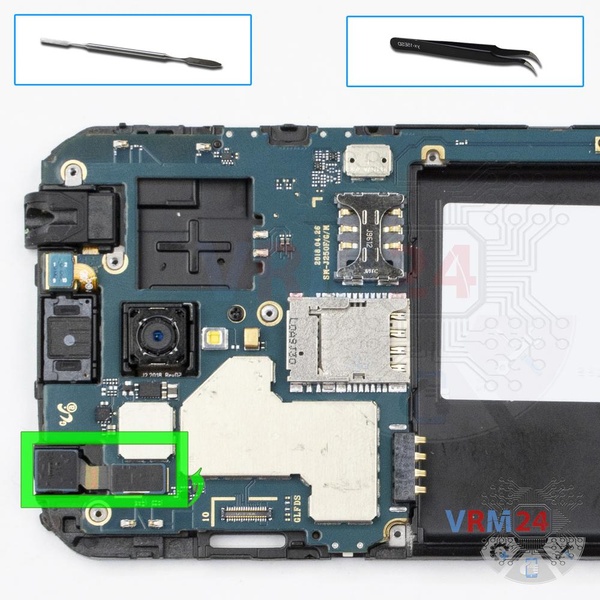

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

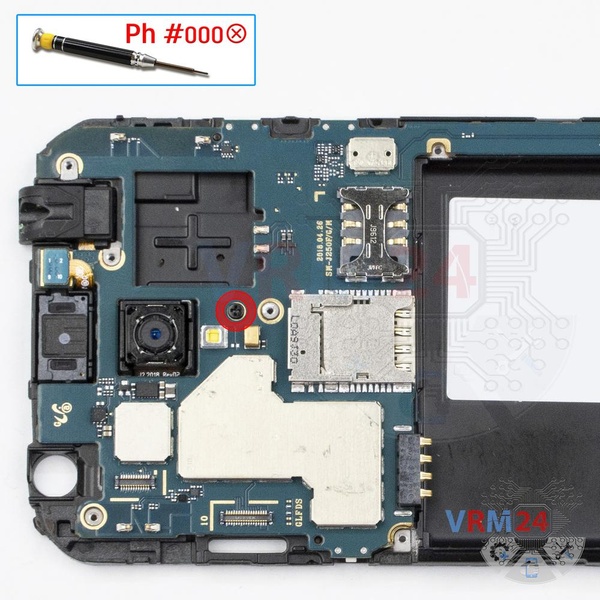

При помощи отвертки (крестовая 1,5 мм PH000) откручиваем один винт на плате.

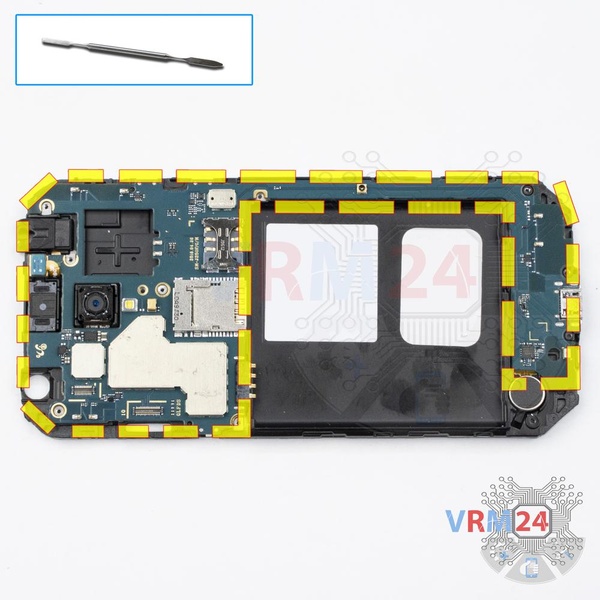

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

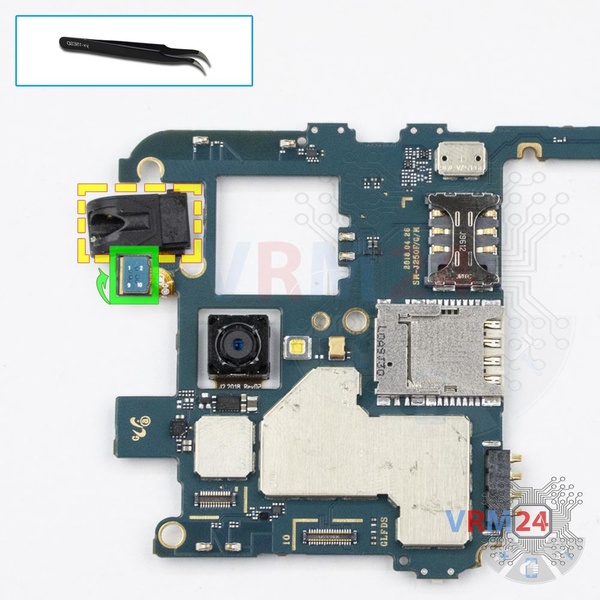

Отсоединяем коннектор на печатной плате и снимаем разъем гарнитуры.

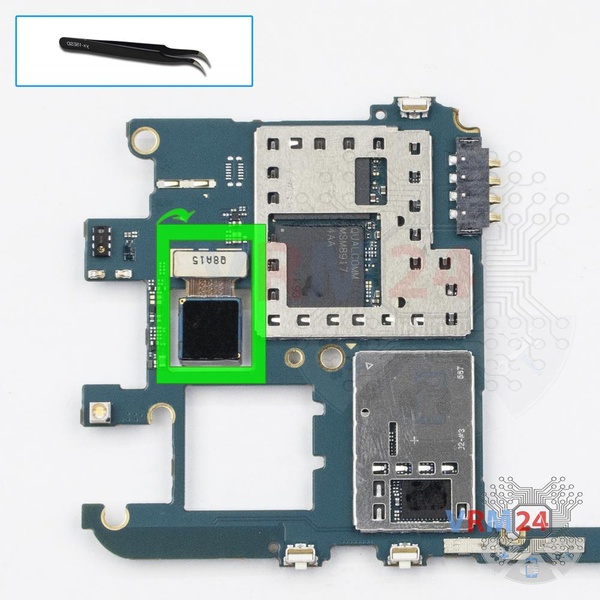

Отсоединяем коннектор на печатной плате и снимаем основную камеру.
