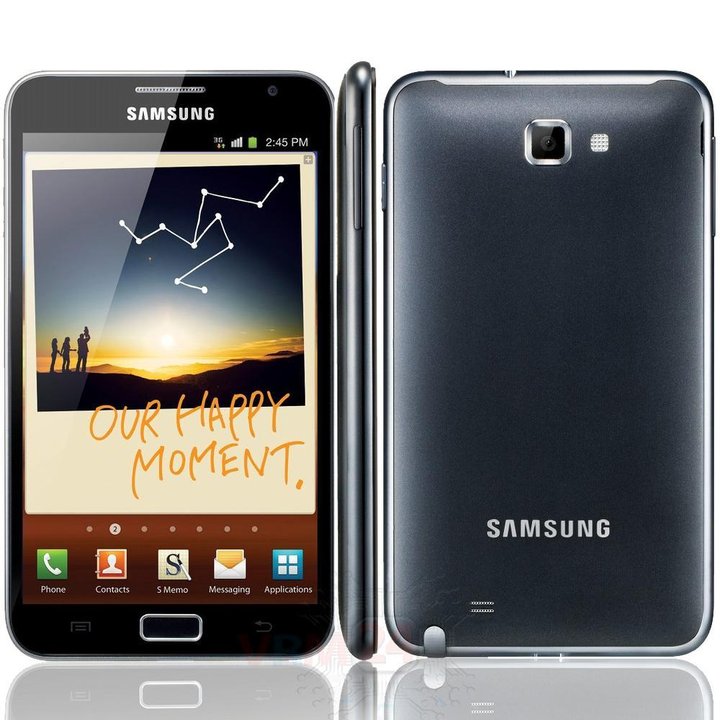

Samsung Galaxy Note SGH-i717
Samsung Galaxy Note SGH-i717
Сложность разборки:
Средняя
Время разборки:
14 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Galaxy Note SGH-i717 (Самсунг Галакси Нот) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Samsung Galaxy Note SGH-i717, Шаг 1/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 1/2

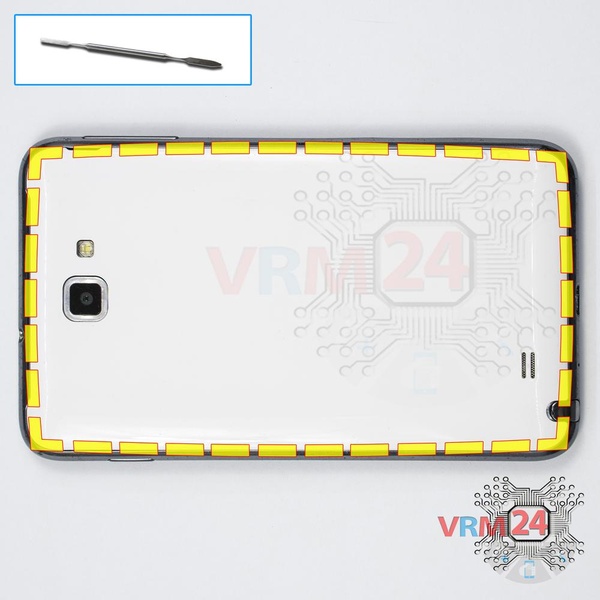

Шаг 1.

Открываем заднюю крышку.

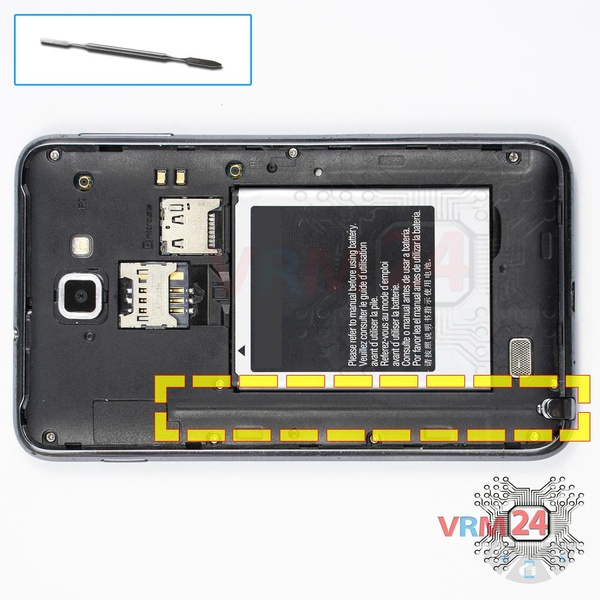

Как разобрать Samsung Galaxy Note SGH-i717, Шаг 2/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 2/2

Шаг 2.

Вынимаем сенсорное перо.

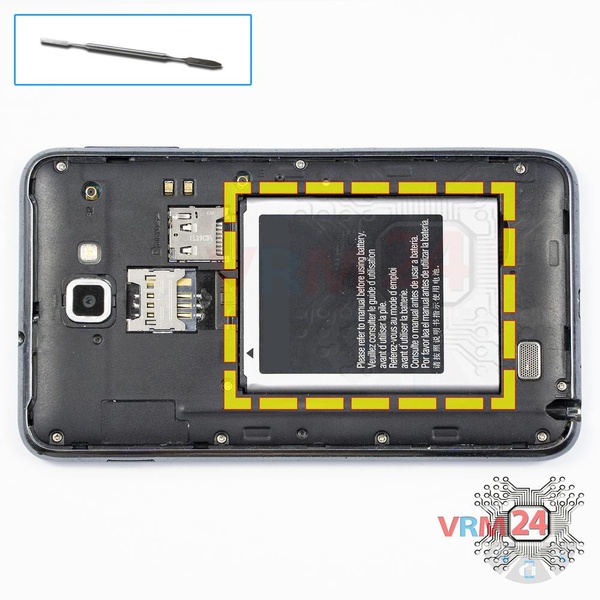

Как разобрать Samsung Galaxy Note SGH-i717, Шаг 3/1

Шаг 3.

Отсоединяем аккумуляторную батарею. Модель батареи для Samsung Galaxy Note - EB615268VU.

Как разобрать Samsung Galaxy Note SGH-i717, Шаг 4/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 4/2

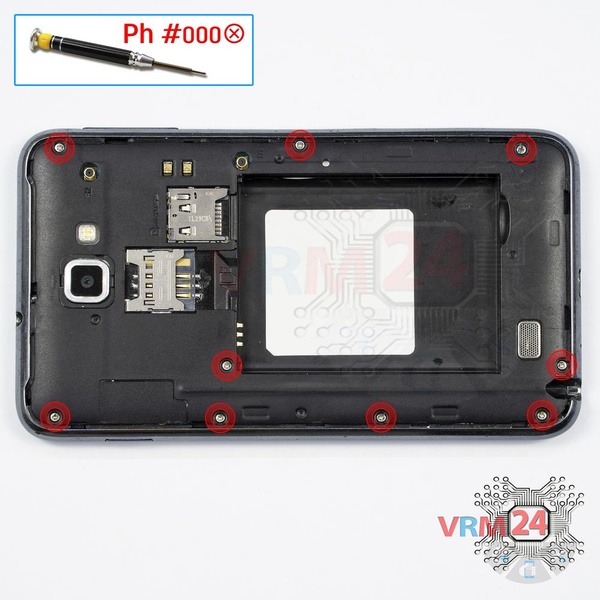

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 9 винтов.
Как разобрать Samsung Galaxy Note SGH-i717, Шаг 5/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 5/2

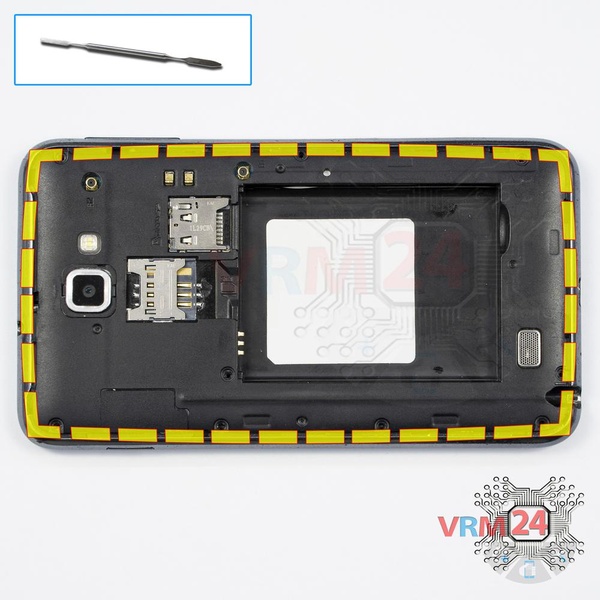

Шаг 5.

Отсоединяем среднюю крышку.
Как разобрать Samsung Galaxy Note SGH-i717, Шаг 6/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 6/2

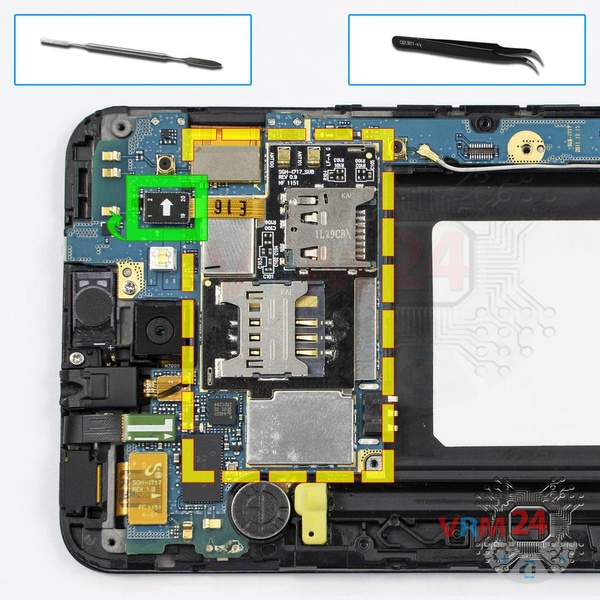

Шаг 6.

Отсоединяем коннектор и снимаем плату с коннекторами Сим и Micro SD карт.
Как разобрать Samsung Galaxy Note SGH-i717, Шаг 7/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 7/2

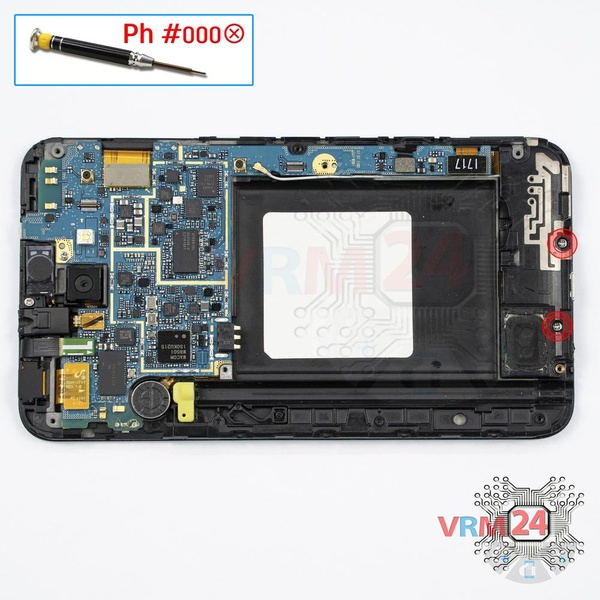

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта в нижней части.
Как разобрать Samsung Galaxy Note SGH-i717, Шаг 8/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 8/2

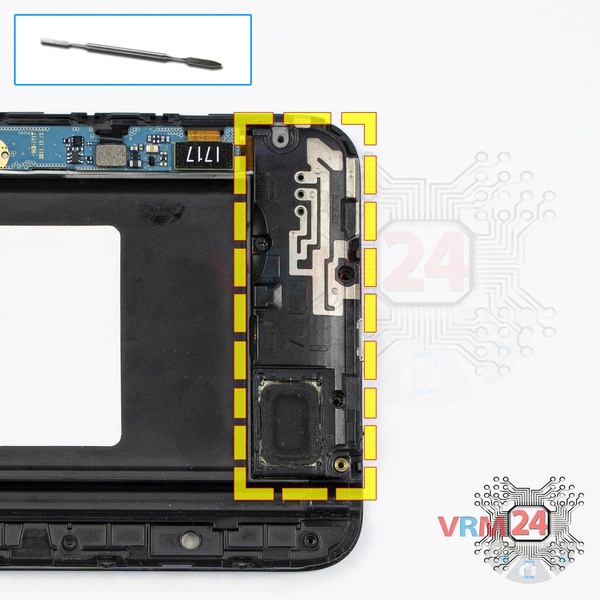

Шаг 8.

Отсоединяем нижний блок с динамиком.
Как разобрать Samsung Galaxy Note SGH-i717, Шаг 9/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 9/2

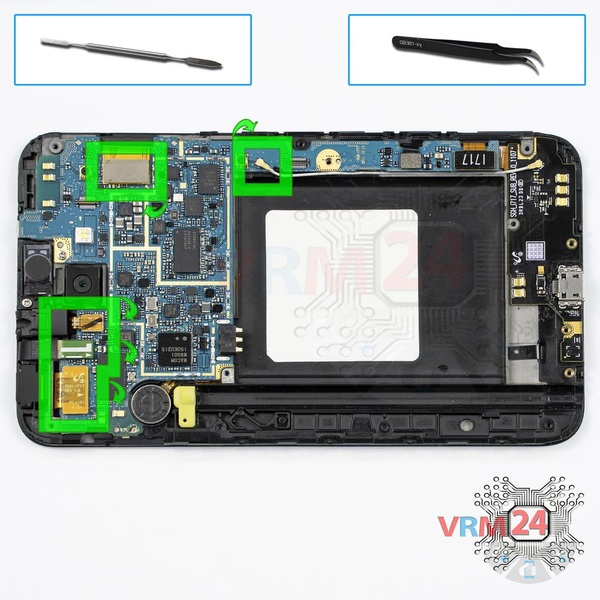

Шаг 9.

Отсоединяем коннекторы на печатной плате.
Как разобрать Samsung Galaxy Note SGH-i717, Шаг 10/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 10/2

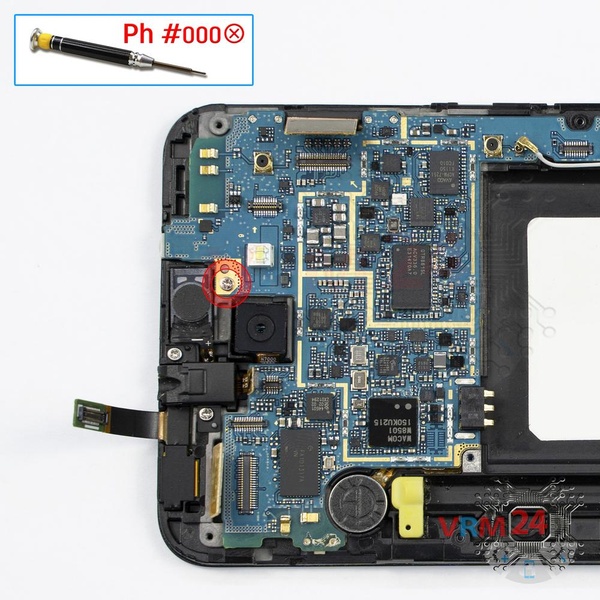

Шаг 10.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 винт на основной плате.

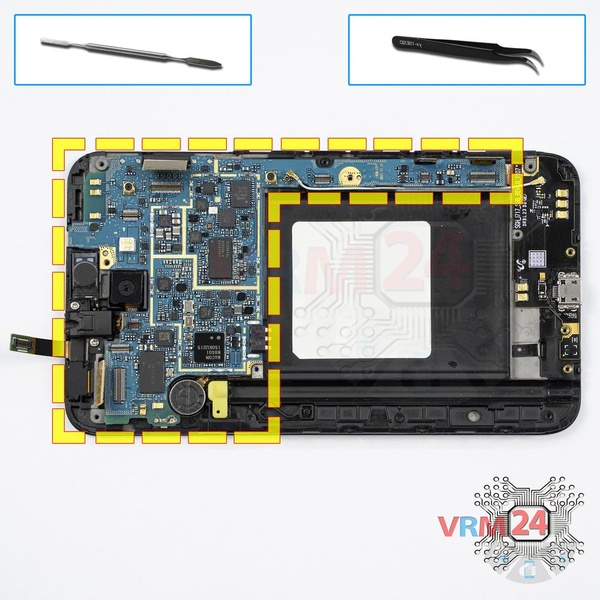

Как разобрать Samsung Galaxy Note SGH-i717, Шаг 11/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 11/2

Шаг 11.

Снимаем печатную плату.

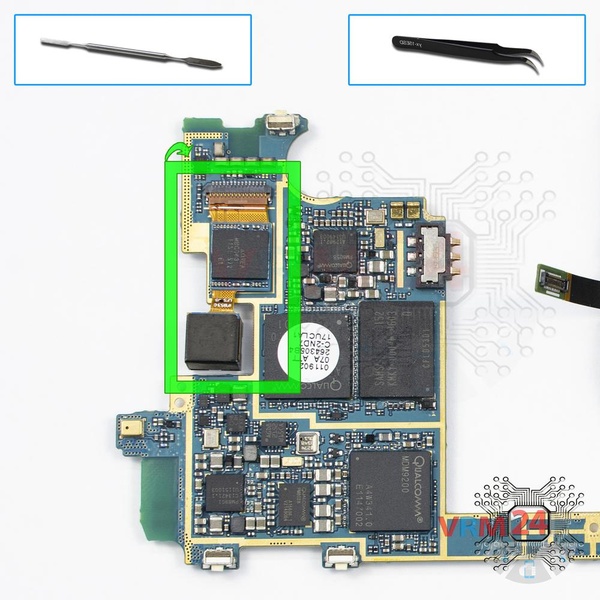

Как разобрать Samsung Galaxy Note SGH-i717, Шаг 12/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 12/2

Шаг 12.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.

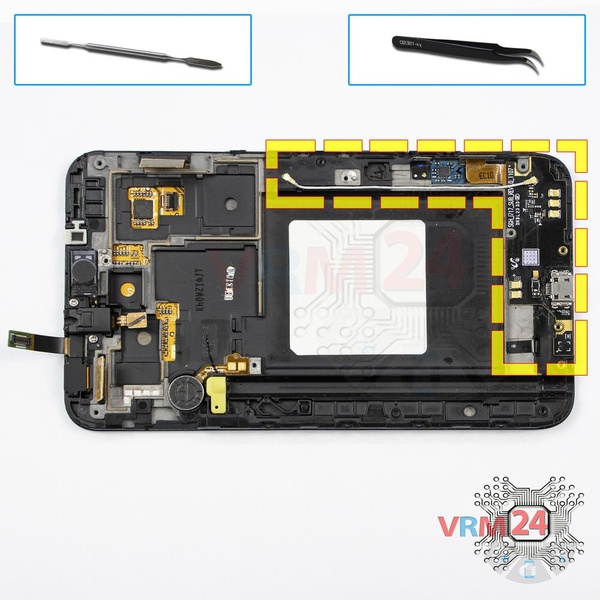

Как разобрать Samsung Galaxy Note SGH-i717, Шаг 13/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 13/2

Шаг 13.

Снимаем дополнительную печатную плату.
Как разобрать Samsung Galaxy Note SGH-i717, Шаг 14/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 14/2

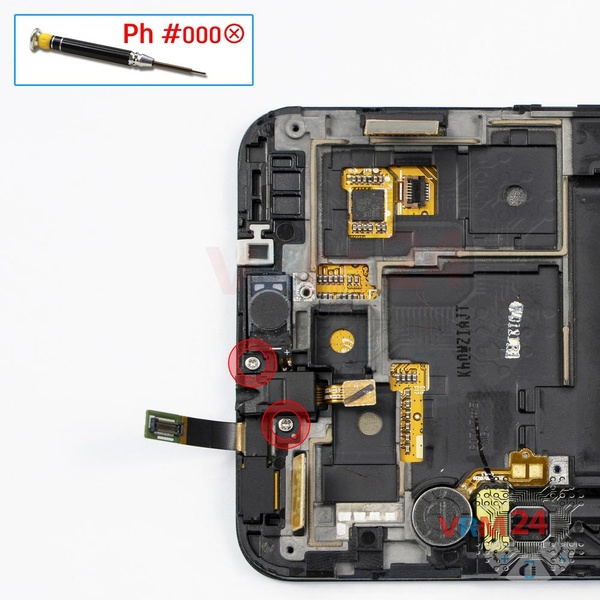

Шаг 14.

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта фиксирующих разъем гарнитуры.

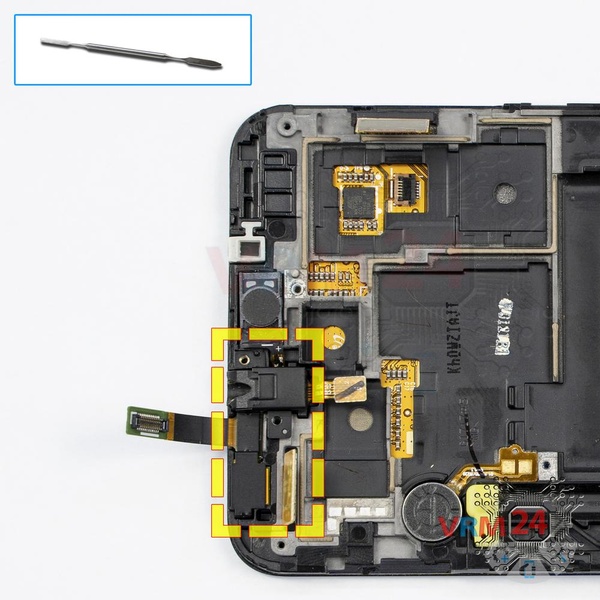

Как разобрать Samsung Galaxy Note SGH-i717, Шаг 15/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 15/2

Шаг 15.

Отсоединяем фиксирующую рамку.

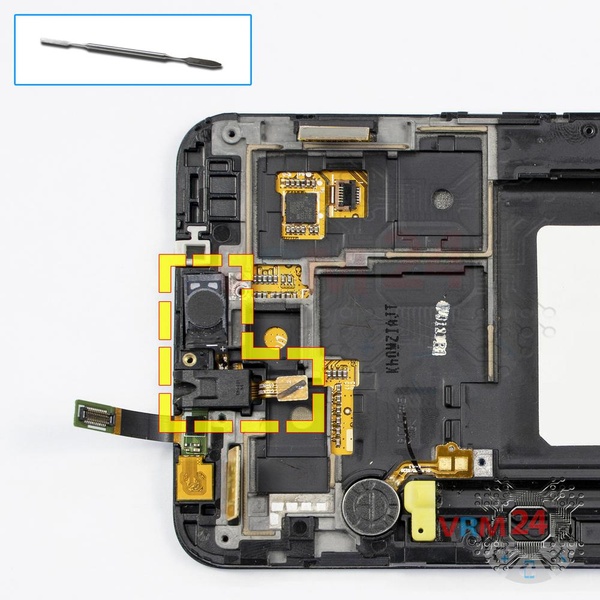

Как разобрать Samsung Galaxy Note SGH-i717, Шаг 16/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 16/2

Шаг 16.

Отсоединяем сборку из разъема гарнитуры и динамика.

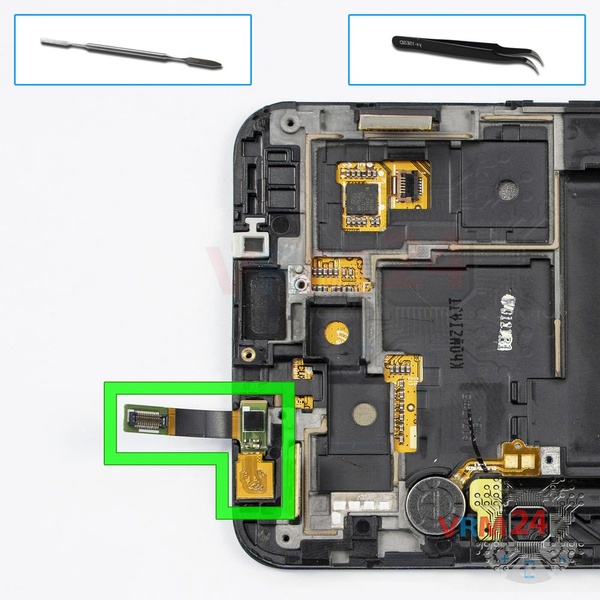

Как разобрать Samsung Galaxy Note SGH-i717, Шаг 17/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 17/2

Шаг 17.

Отсоединяем сборку из фронтальной камеры и датчика приближения.
Как разобрать Samsung Galaxy Note SGH-i717, Шаг 18/1 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 18/2 Как разобрать Samsung Galaxy Note SGH-i717, Шаг 18/3

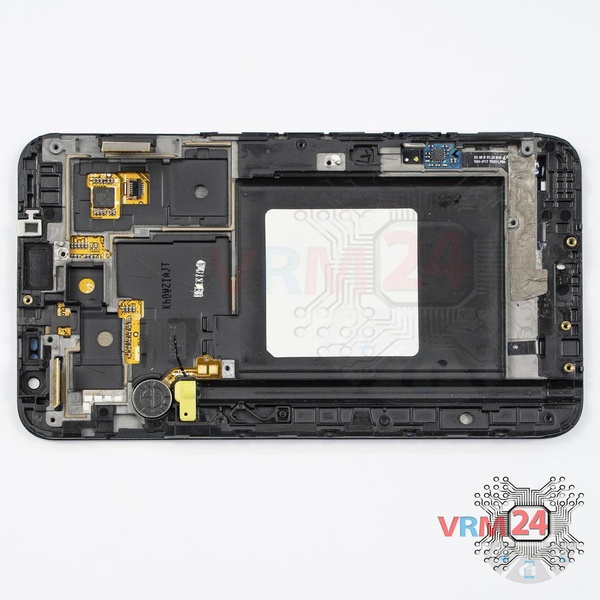

Шаг 18.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Note SGH-i717 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy Note SGH-i717
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 14 минут.
Наше руководство подходит для всех моделей Samsung Galaxy Note SGH-i717 — Самсунг Галакси Нот, выпущенных для рынков разных стран.
