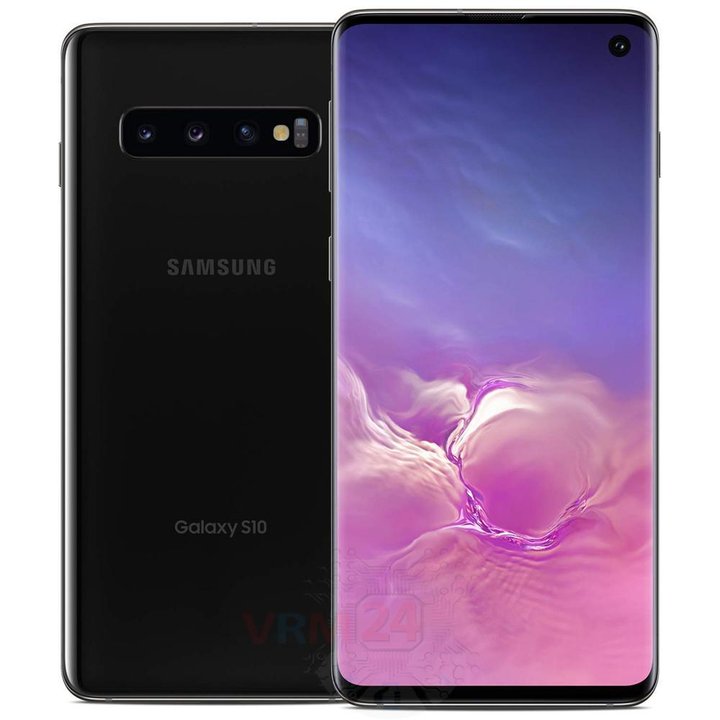

Samsung Galaxy S10 SM-G973
Samsung Galaxy S10 SM-G973
Сложность разборки:
Средняя
Время разборки:
10 мин

Рекомендованные инструменты

Фен Фен
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Galaxy S10 SM-G973 (Самсунг Галакси Эс 10) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Samsung Galaxy S10 SM-G973, Шаг 1/1 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 1/2

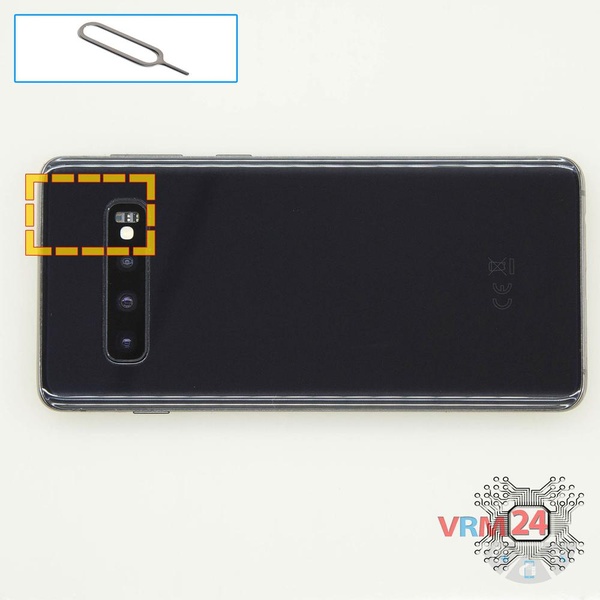

Шаг 1.

При помощи инструмента ключ открываем слот сим и Micro SD карт и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Samsung Galaxy S10 SM-G973, Шаг 2/1 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 2/2

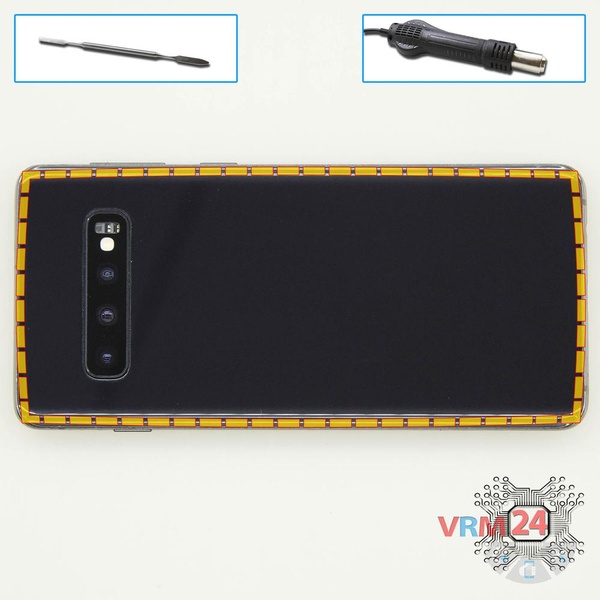

Шаг 2.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Samsung Galaxy S10 SM-G973, Шаг 3/1 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 3/2

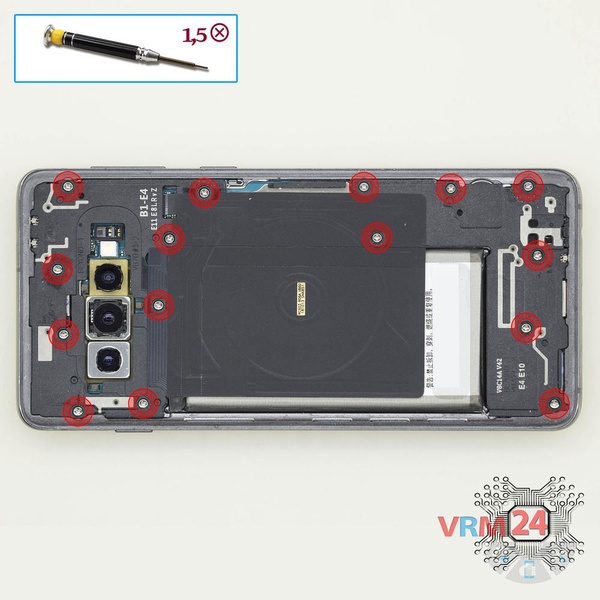

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 15 болтов по периметру телефона.

Как разобрать Samsung Galaxy S10 SM-G973, Шаг 4/1 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 4/2

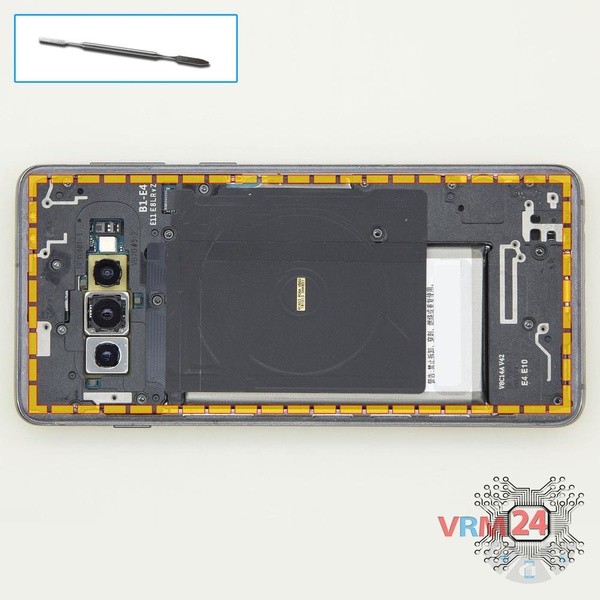

Шаг 4.

Отсоединяем панели с вкладышем NFC и динамиком.

Как разобрать Samsung Galaxy S10 SM-G973, Шаг 5/1 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 5/2 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 5/3

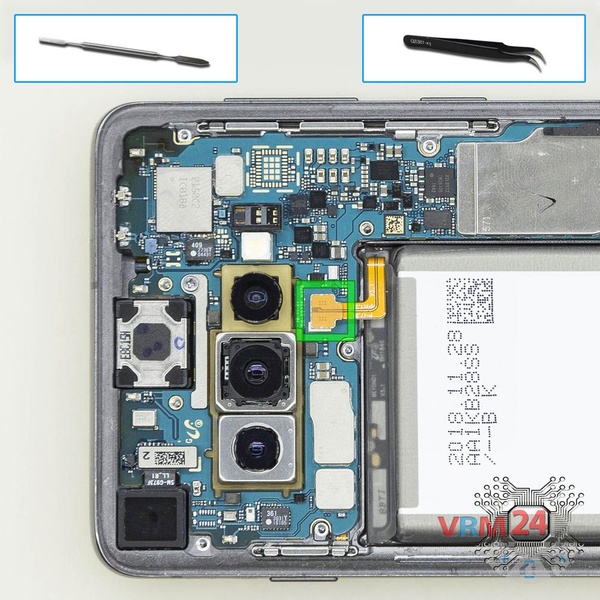

Шаг 5.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Samsung Galaxy S10 SM-G973, Шаг 6/1 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 6/2

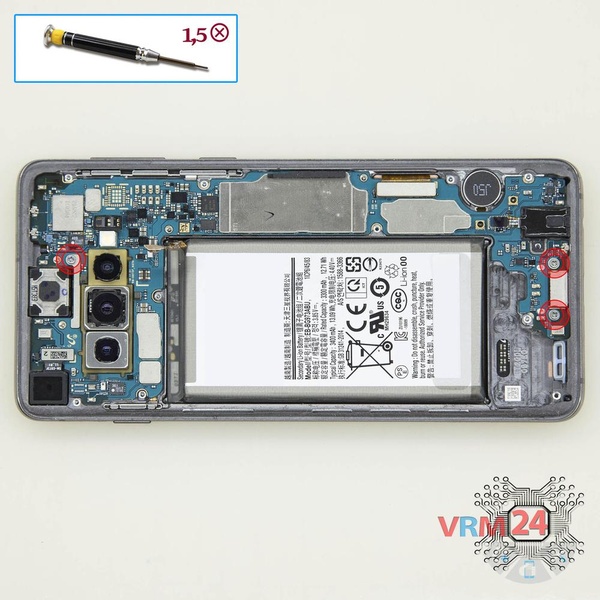

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 3 болта на печатной плате.

Как разобрать Samsung Galaxy S10 SM-G973, Шаг 7/1 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 7/2

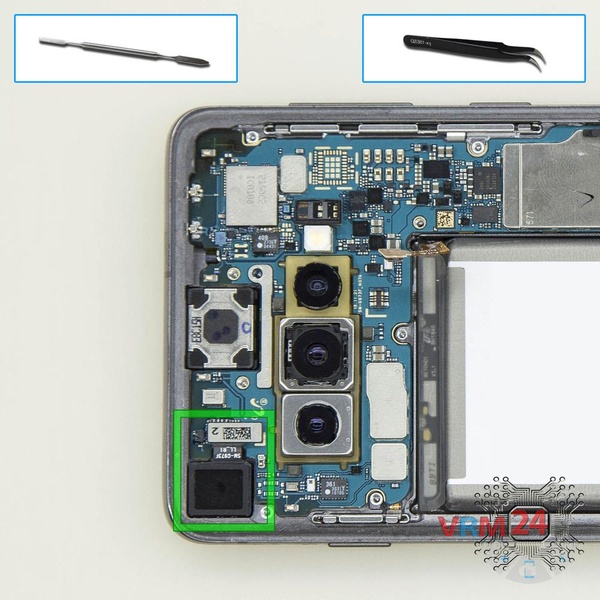

Шаг 7.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать Samsung Galaxy S10 SM-G973, Шаг 8/1 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 8/2 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 8/3

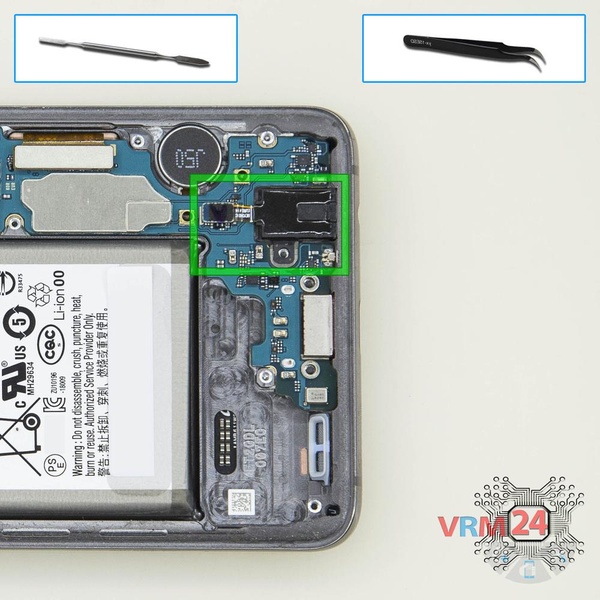

Шаг 8.

Отсоединяем коннектор на печатной плате и снимаем разъем гарнитуры.

Как разобрать Samsung Galaxy S10 SM-G973, Шаг 9/1 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 9/2 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 9/3

Шаг 9.

Отсоединяем коннекторы на печатной плате.

Как разобрать Samsung Galaxy S10 SM-G973, Шаг 10/1 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 10/2

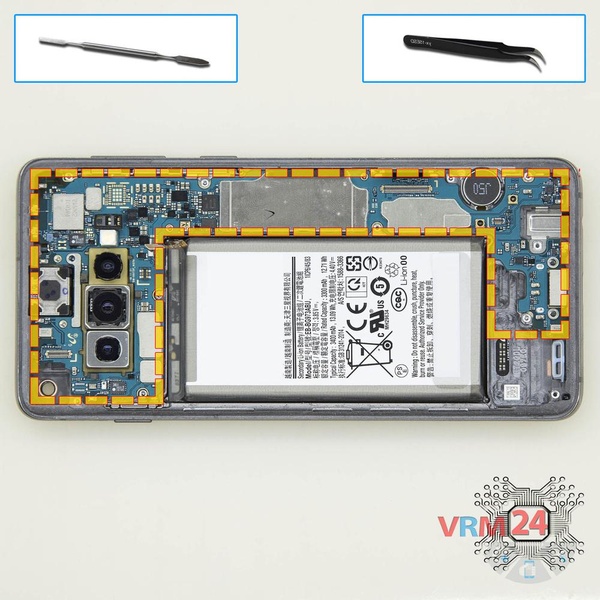

Шаг 10.

Снимаем печатную плату.

Как разобрать Samsung Galaxy S10 SM-G973, Шаг 11/1 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 11/2

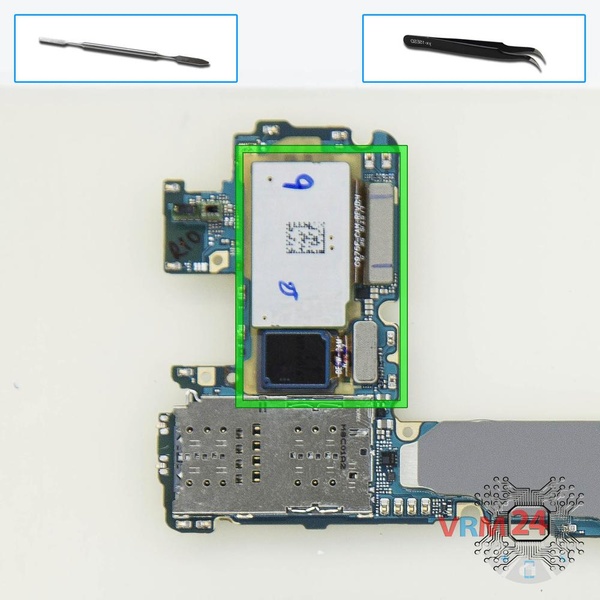

Шаг 11.

Отсоединяем коннекторы на печатной плате и снимаем сборку из трех камер.

Как разобрать Samsung Galaxy S10 SM-G973, Шаг 12/1 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 12/2 Как разобрать Samsung Galaxy S10 SM-G973, Шаг 12/3

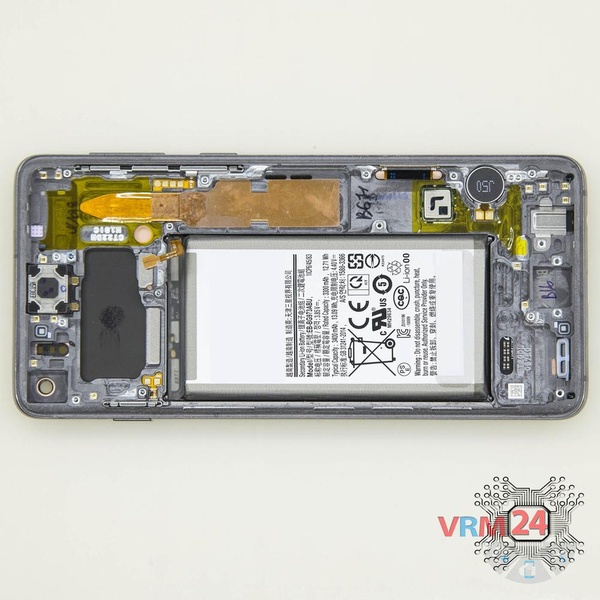

Шаг 12.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy S10 SM-G973 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy S10 SM-G973
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 10 минут.
Наше руководство подходит для всех моделей Samsung Galaxy S10 SM-G973 — Самсунг Галакси Эс 10, выпущенных для рынков разных стран.
