Разборка/Ремонт мобильного девайса Samsung Galaxy S23 SM-S911 (Самсунг Галакси Эс23) с описанием каждого шага и необходимого набора инструментов.

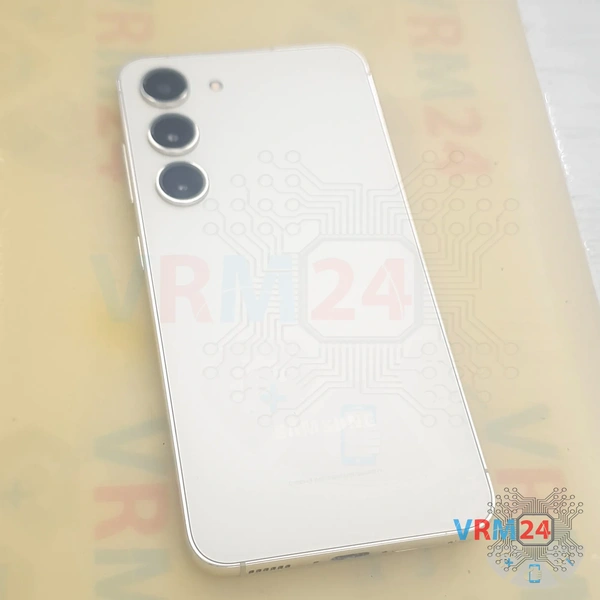

⚠️️ Перед разборкой не забудьте выключить телефон.

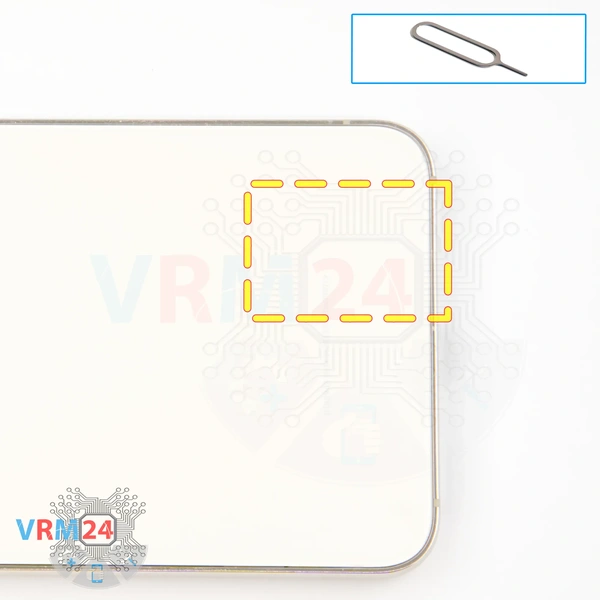

В первую очередь нам нужно вынуть лоток карт.

Для этого мы используем специальный инструмент.

Вставляем его в отверстие и аккуратно выталкиваем лоток для карт.

Если лоток плохо выходит, мы можем дополнительно использовать пинцет.

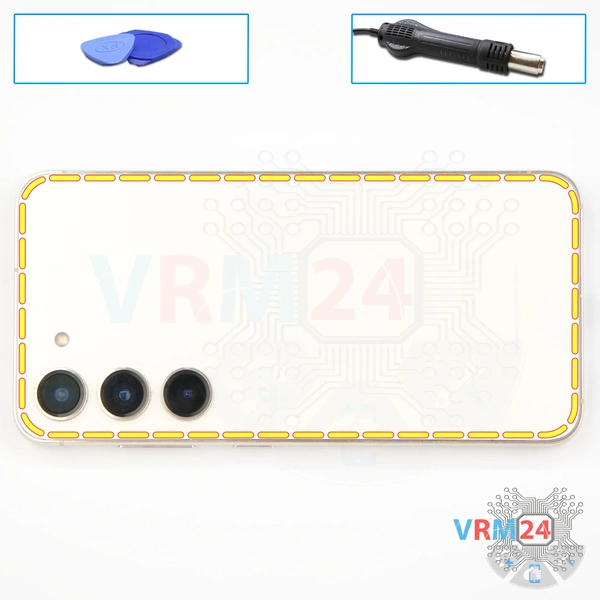

Затем нам нужно прогреть поверхность задней крышки до температуры приблизительно 70 градусов Цельсия. Для этого мы используем нагревательный коврик, но вы можете использовать и фен.

И по истечении 5-10 минут мы переходим к отсоединению задней крышки. Для этого мы используем тонкую пластиковую пленку. Эта пленка может быть защитной пленкой от нового дисплея или пластиковой пленкой из канцелярского магазина.

Аккуратно вставляем ее в зазор между задней крышкой и средней крышкой и проводим по краю срезая клеевой слой.

Как всегда нужно быть аккуратным в районе камер, чтобы случайно не задеть и не повредить линзы.

И конечно нужно быть очень аккуратным в районе кнопок.

Нам нужно закрыть линзы камер, чтобы пыль не попала внутрь.

Обратите внимание, что мы наклеиваем защитную плёнку не непосредственно на линзы, а на оправу вокруг них.

После этого мы переходим к выкручиванию винтов.

Для выкручивания винтов мы используем крестовую отвертку полтора миллиметра или Philips #000.

Выкручиваем винты, которые удерживают сборку NFC и беспроводной зарядки.

Также отсоединяем разъем. И после этого отворачиваем сборку не металлическим инструментом.

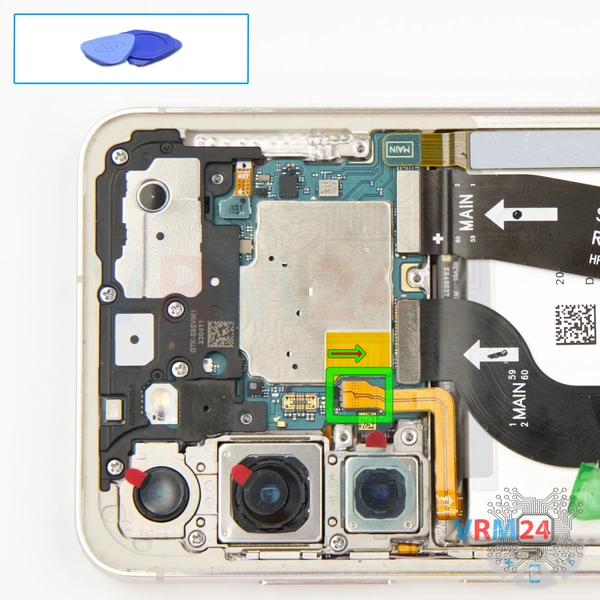

При первой возможности отсоединяем разъём аккумулятора. Используйте неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Samsung Galaxy S23 SM-S911 оснащена аккумулятором EB-BS912ABY ёмкостью 3900 мА·ч.

После этого мы переходим к выкручиванию винтов в нижней части.

Конечно, лучше отвернуть шлейф батареи в сторону, чтобы коннектор снова не подключился.

Выкручиваем винты в нижней части. Для этого мы используем крестовую отвертку 1,5 миллиметра или Philips #000.

Винты лучше располагать отдельно от предыдущих, на всякий случай.

После этого нам нужно отсоединить крышку с динамиком.

Подцепляем в правильном месте, приподнимаем и убираем крышку с динамиком, NFC и беспроводной зарядкой в сторону.

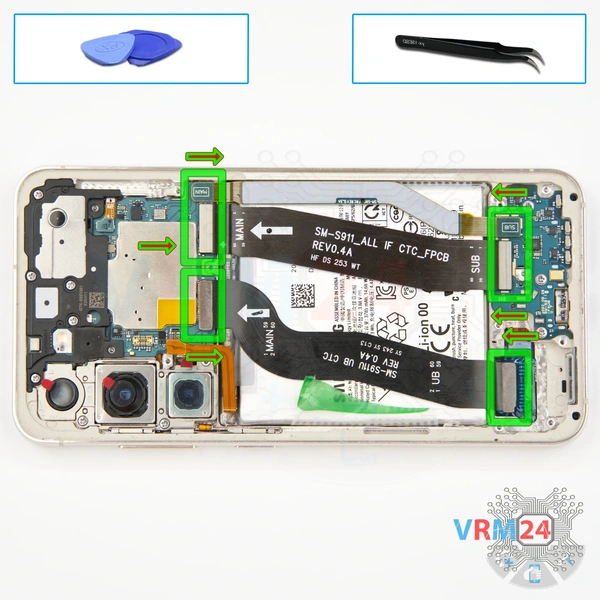

После этого мы можем отсоединить разъемы межплатных шлейфов, шлейф на антенну и убрать их в сторону.

Кстати, на шлейфах стрелочкой указано направление к материнской плате.

Убираем шлейфы и переходим к субплате.

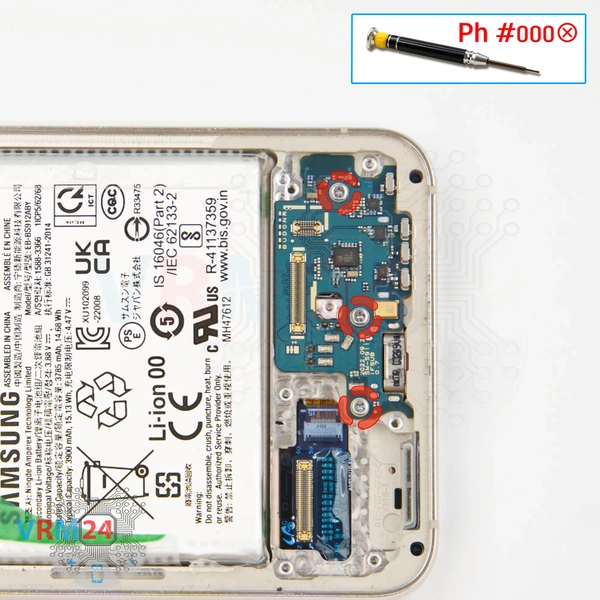

Теперь мы можем выкрутить три винта, которые фиксируют суб-плату.

Похоже, что винты одинаковые, однако лучше их располагать отдельно от предыдущих на всякий случай.

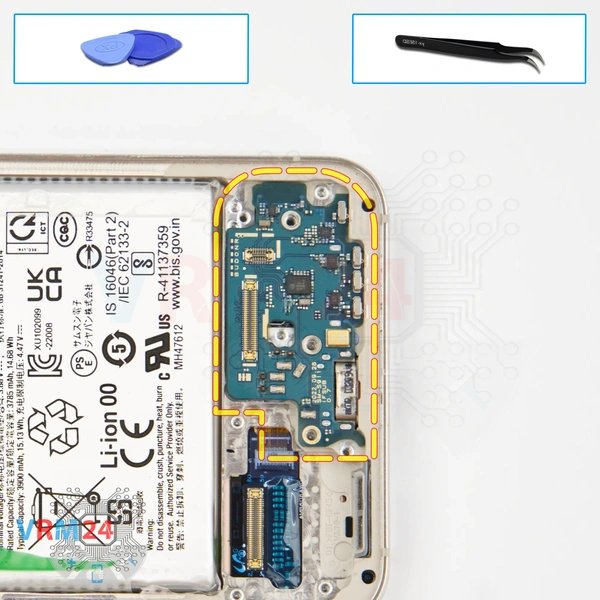

И мы можем вынуть суб-плату.

Суб-плата слегка утоплена в рамку дисплея.

Аккуратно вынимаем ее.

На суб-плате расположены порт зарядки, микрофон, и коннектор карт находится с обратной стороны.

Итак, после этого мы переходим к материнской плате.

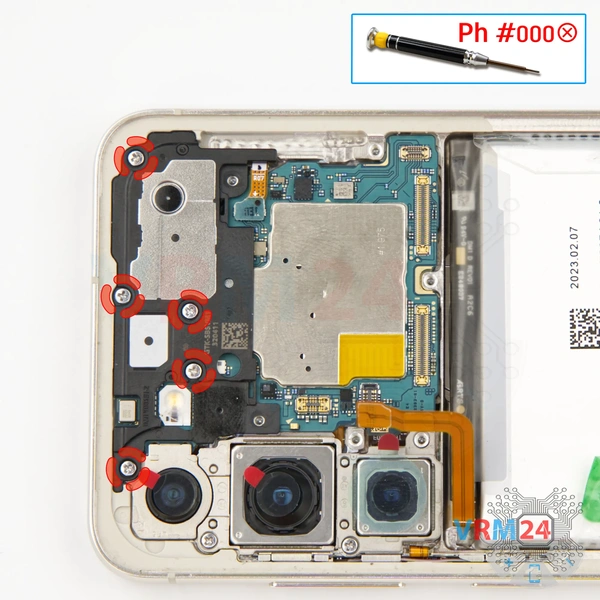

Нам нужно выкрутить винты в верхней части, которые удерживают крышку с динамиком и удерживают материнскую плату.

Для этого мы также используем крестовую отвертку 1,5 миллиметра или Philips #000.

Винты также лучше располагать отдельно от предыдущих.

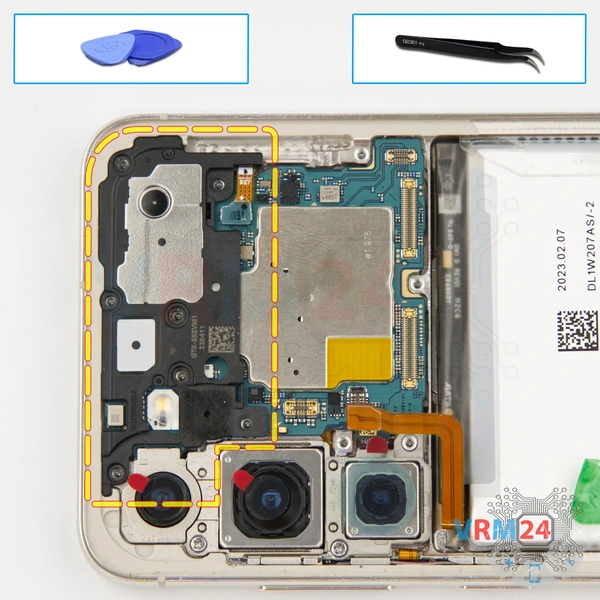

Нам нужно отсоединить крышку с динамиком. Аккуратно подцепляем с краю, приподнимаем и вынимаем.

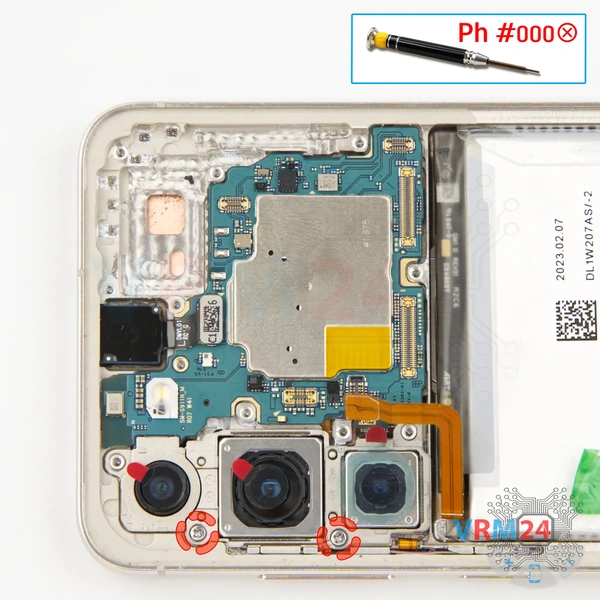

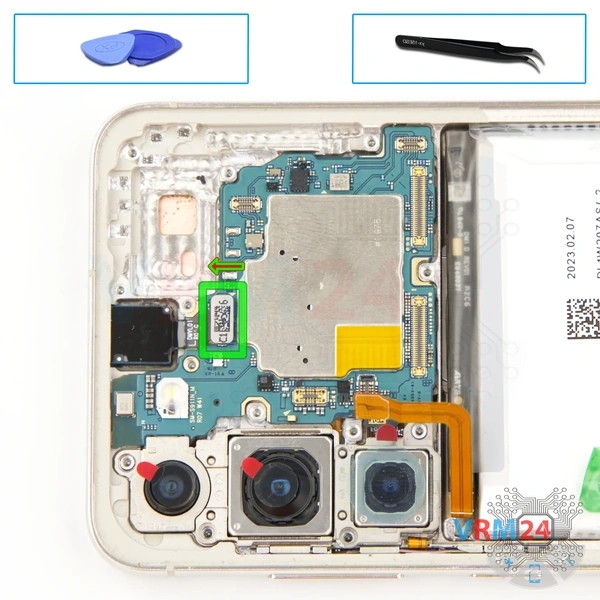

Мы также можем выкрутить винты, которые удерживают камеры с одной стороны.

Мы также можем выкрутить винты, которые удерживают камеры с одной стороны.

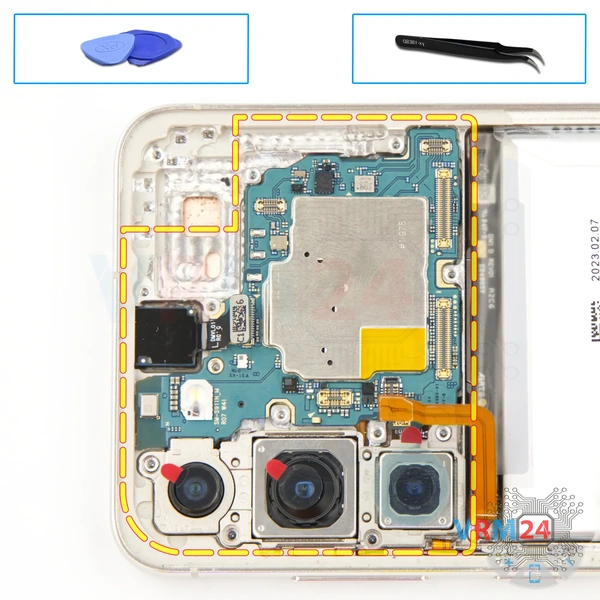

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

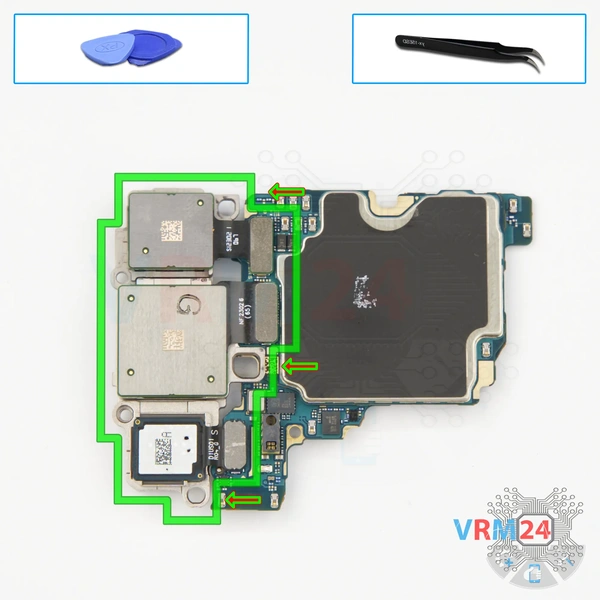

После этого, нам нужно аккуратно перевернуть материнскую плату и отсоединить тыльные камеры.

Отсоединяем тыльные камеры и убираем их в сторону.

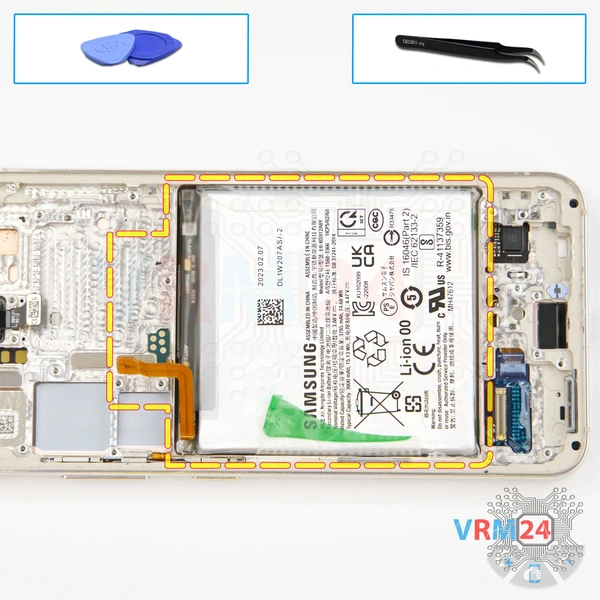

И нам остается отсоединить батарею.

Традиционно для Самсунгов этой серии - есть один зеленый или синий язычок, который нужно отвернуть. По бокам прозрачные покрытия или прозрачные язычки, которые нужно отвернуть максимально в сторону и за язычок посередине потянуть вверх, чтобы отсоединить батарею.

И все так же традиционно для такого типа проклейки – с какой-то одной стороны, батарея припаялась к клейкому покрытию. Скорее всего это происходит из-за нагрева батареи или рамки дисплея. Поэтому нам нужно найти место, в котором батарея припаялась или присохла.

Аккуратно при помощи пластиковой пленки, и может изопропилового спирта, отсоединить ее.

Лучше не использовать металлический инструмент, поскольку мы можем повредить оболочку батареи.

Как только мы отсоединим батарею в этом месте – батарея отсоединиться достаточно легко.

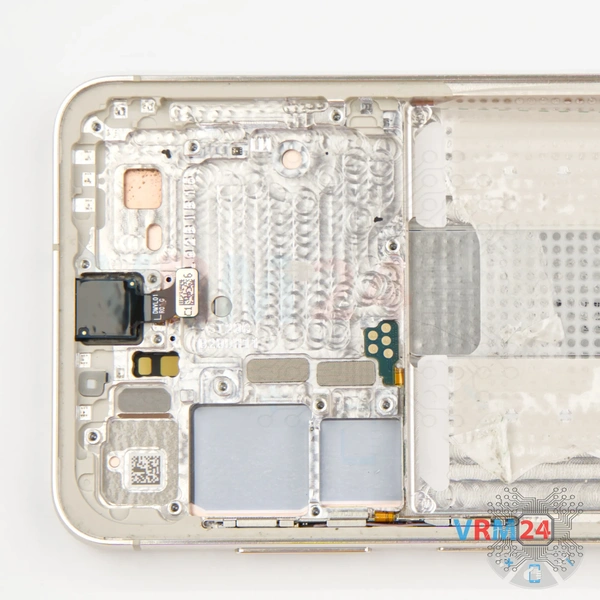

В корпусе остались: фронтальная камера.
