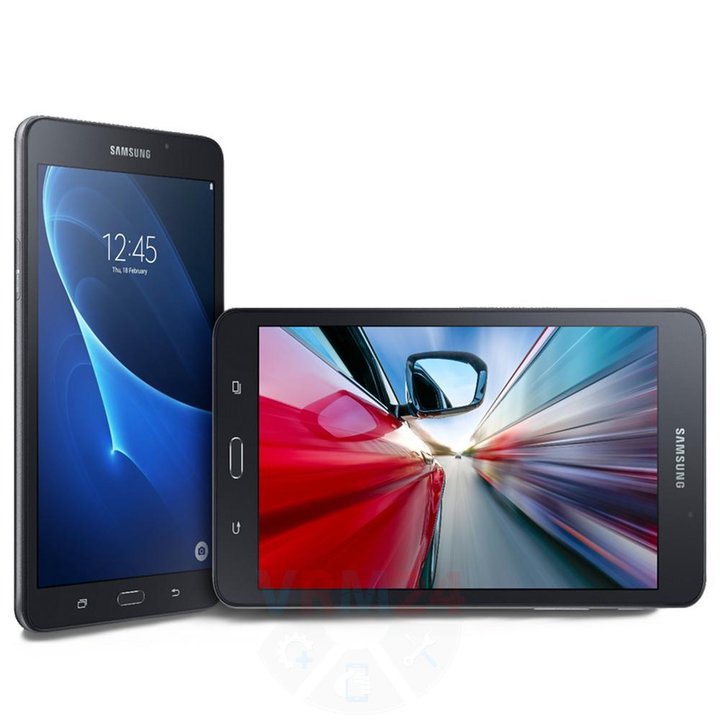

Samsung Galaxy Tab A 7.0'' SM-T285
Samsung Galaxy Tab A 7.0'' SM-T285
Сложность разборки:
Легко
Время разборки:
8 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Galaxy Tab A 7.0'' SM-T285 (Самсунг Галакси Таб А) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 1/1 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 1/2

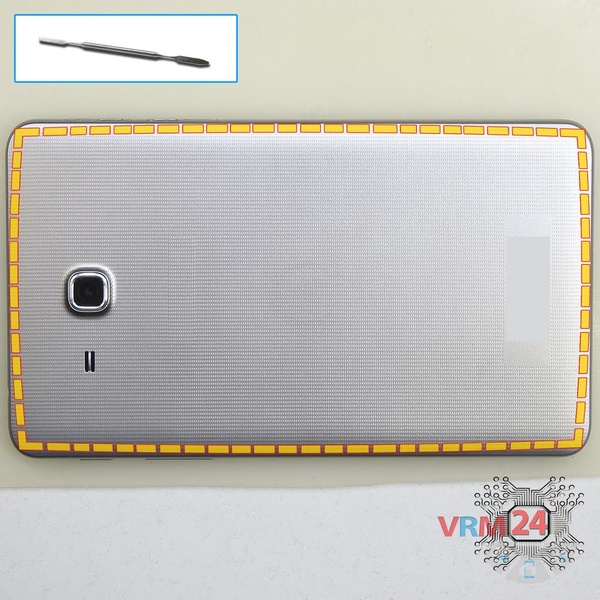

Шаг 1.

Открываем заднюю крышку.

Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 2/1 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 2/2

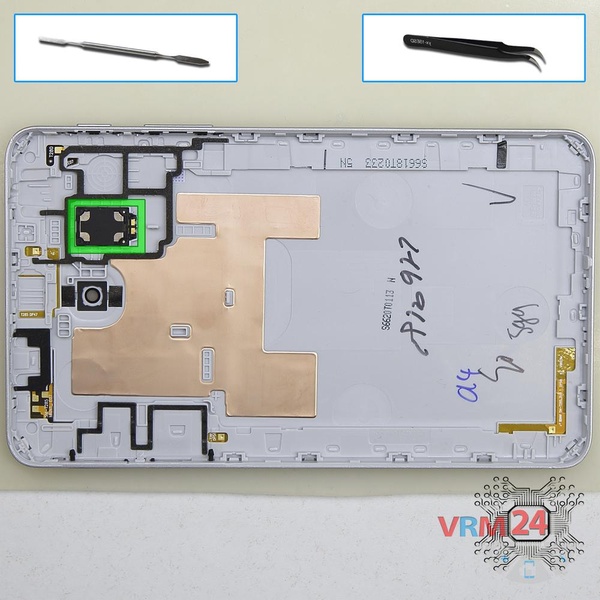

Шаг 2.

Из фиксирующего отверстия в задней крышке вынимаем динамик.

Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 3/1 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 3/2 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 3/3

Шаг 3.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 4/1 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 4/2 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 4/3

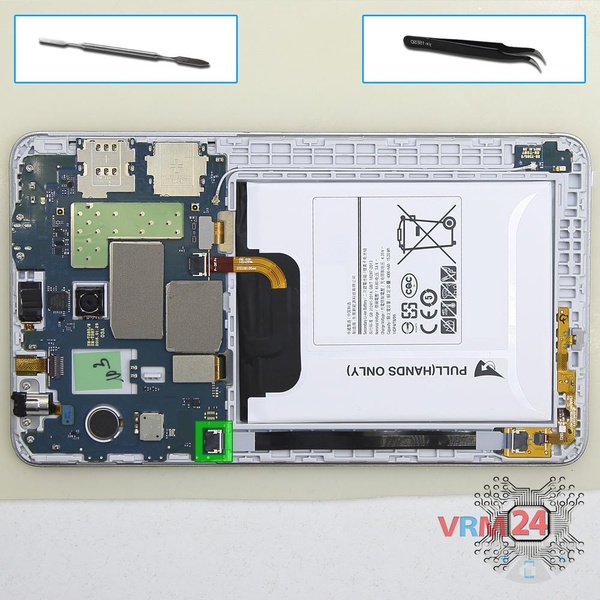

Шаг 4.

Отсоединяем коннектор на печатной плате и снимаем шлейф с микрофоном.

Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 5/1 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 5/2 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 5/3

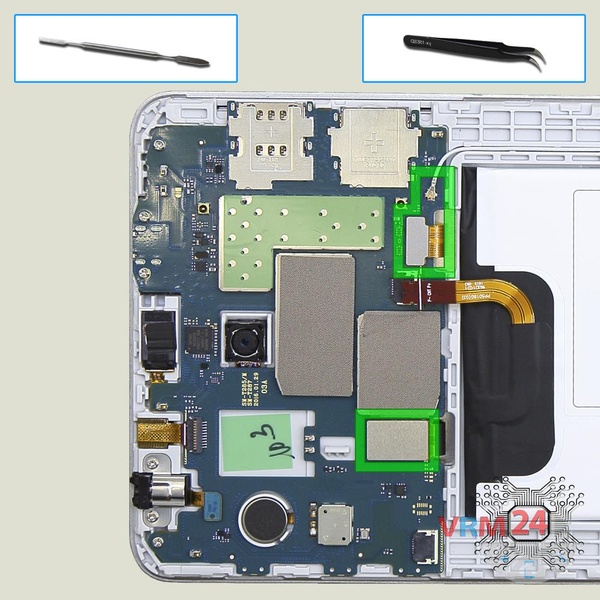

Шаг 5.

Отсоединяем коннекторы на печатной плате.

Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 6/1 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 6/2

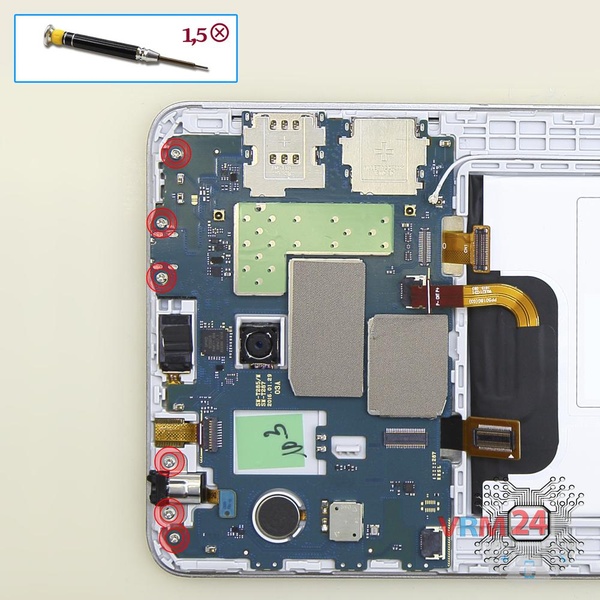

Шаг 6.

При помощи отвертки (крестовая 1,5 мм) откручиваем 6 болтов на основной плате.

Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 7/1 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 7/2 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 7/3

Шаг 7.

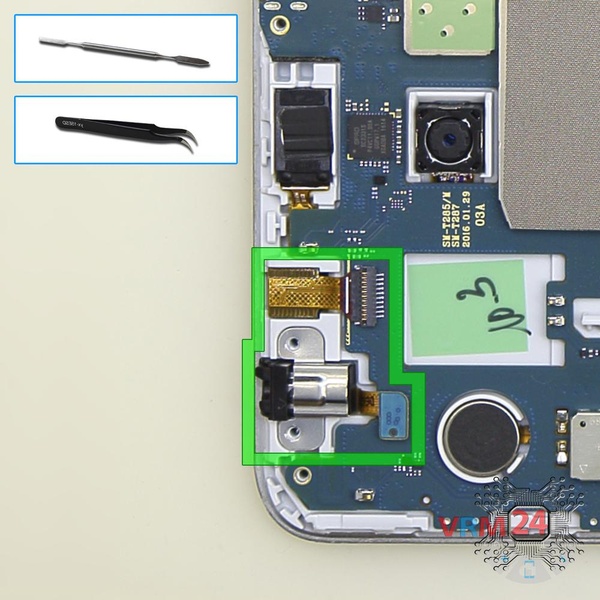

Отсоединяем коннекторы и вынимаем фронтальную камеру и разъем гарнитуры.

Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 8/1 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 8/2

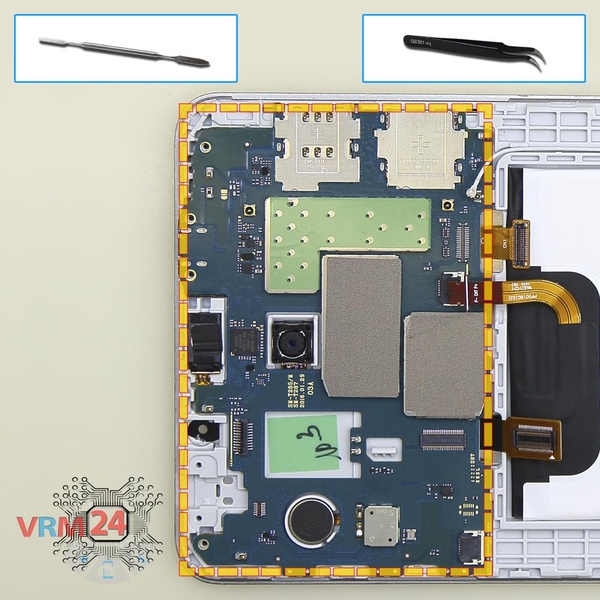

Шаг 8.

Снимаем печатную плату.

Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 9/1 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 9/2

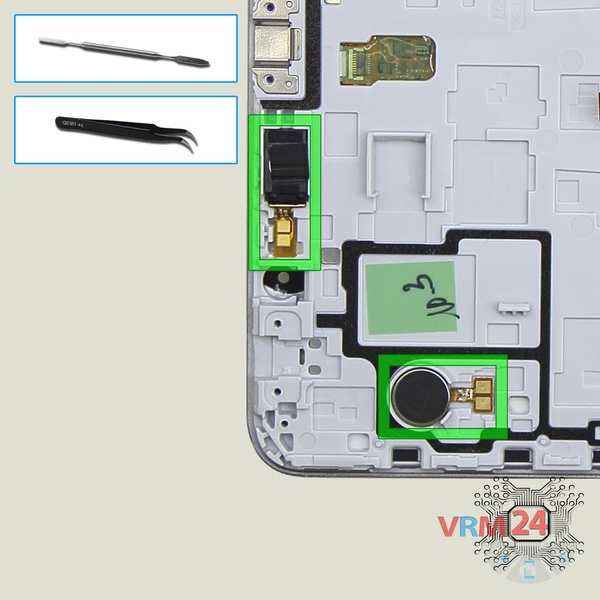

Шаг 9.

Из фиксирующих отверстий в рамке модуля вынимаем вибромотор динамик.

Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 10/1 Как разобрать Samsung Galaxy Tab A 7.0'' SM-T285, Шаг 10/2

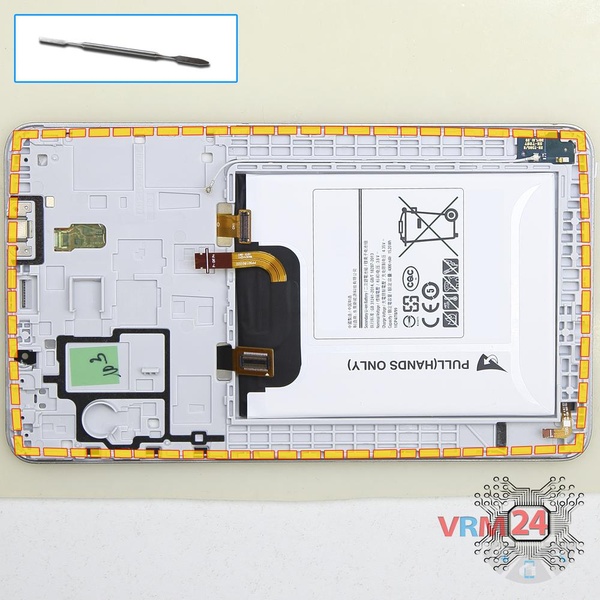

Шаг 10.

Отделяем рамку от модуля дисплея.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Tab A 7.0'' SM-T285 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy Tab A 7.0'' SM-T285
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 8 минут.
Наше руководство подходит для всех моделей Samsung Galaxy Tab A 7.0'' SM-T285 — Самсунг Галакси Таб А, выпущенных для рынков разных стран.
