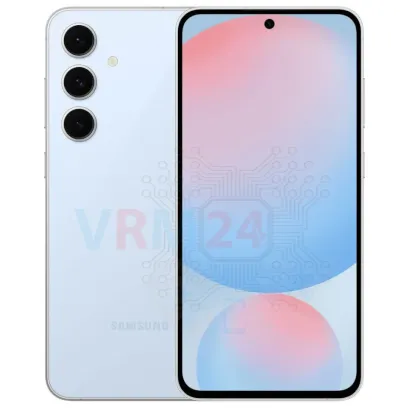

Разборка/Ремонт мобильного девайса Samsung Galaxy S24 FE SM-S721 (Самсунг Галакси Эс24 ФЕ) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед разборкой не забудьте выключить телефон.

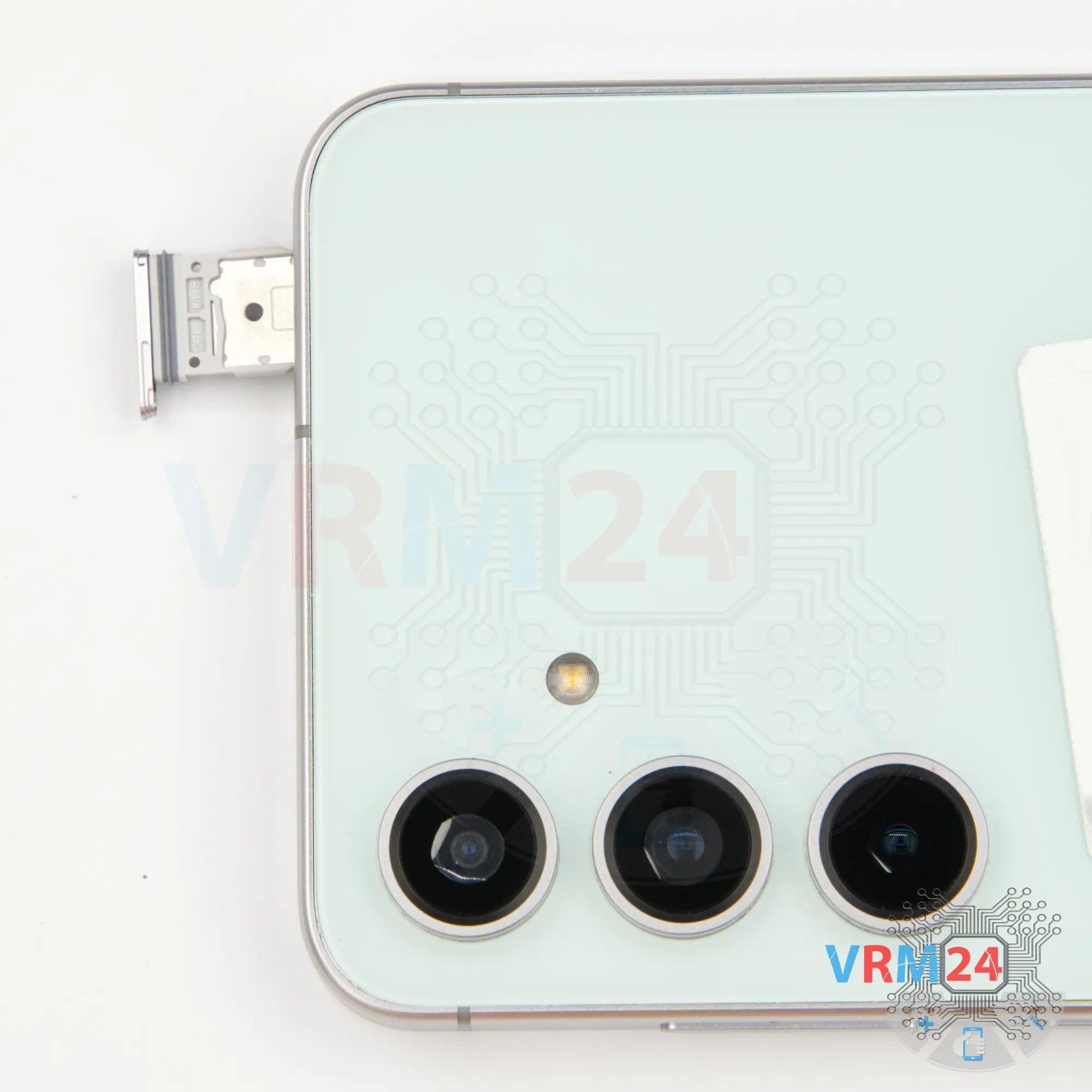

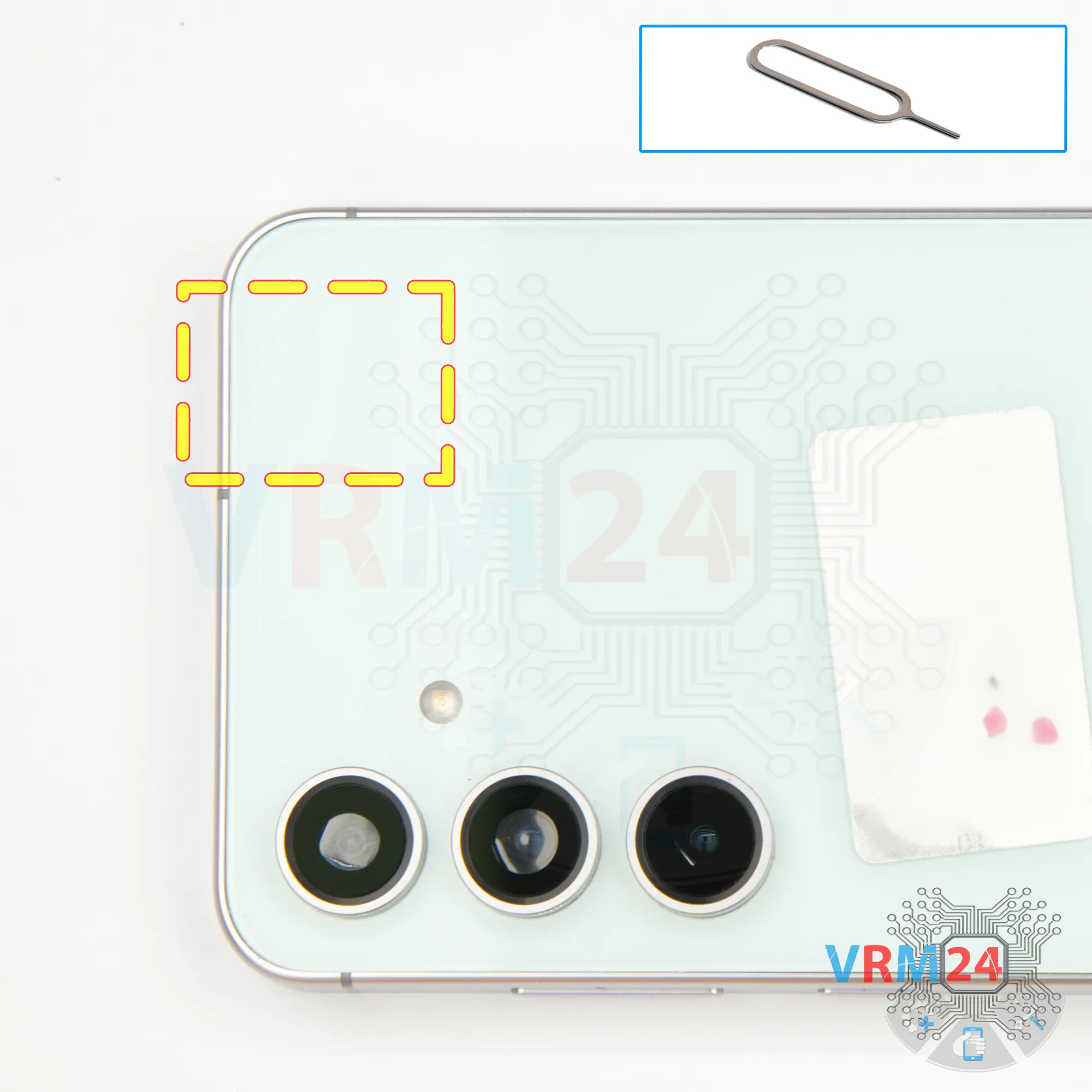

В первую очередь нам нужно вынуть лоток карт.

Для этого мы используем специальный инструмент. Вставляем его в отверстие и аккуратно выталкиваем лоток для карт.

Обратите внимание, что лоток расположен в верхней части.

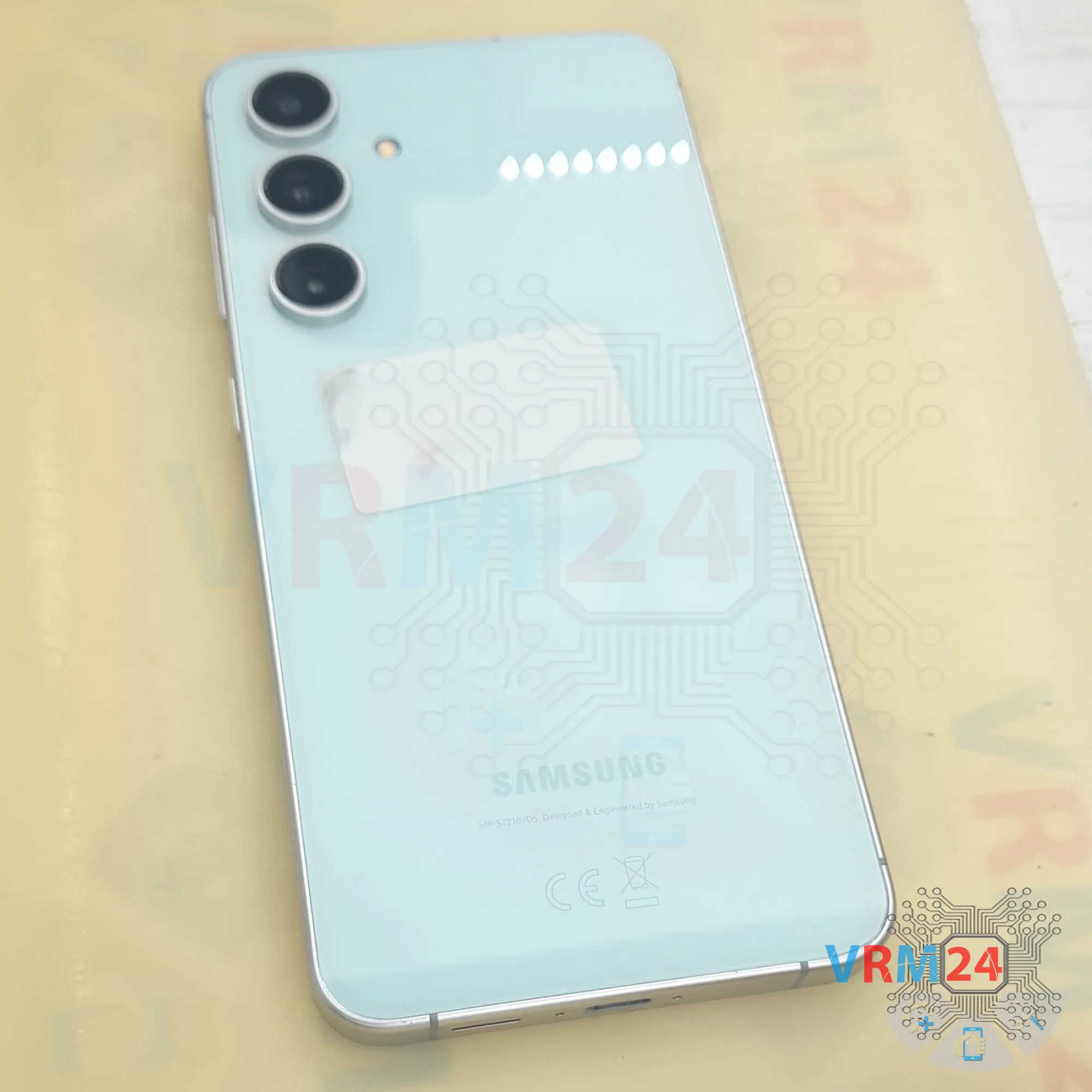

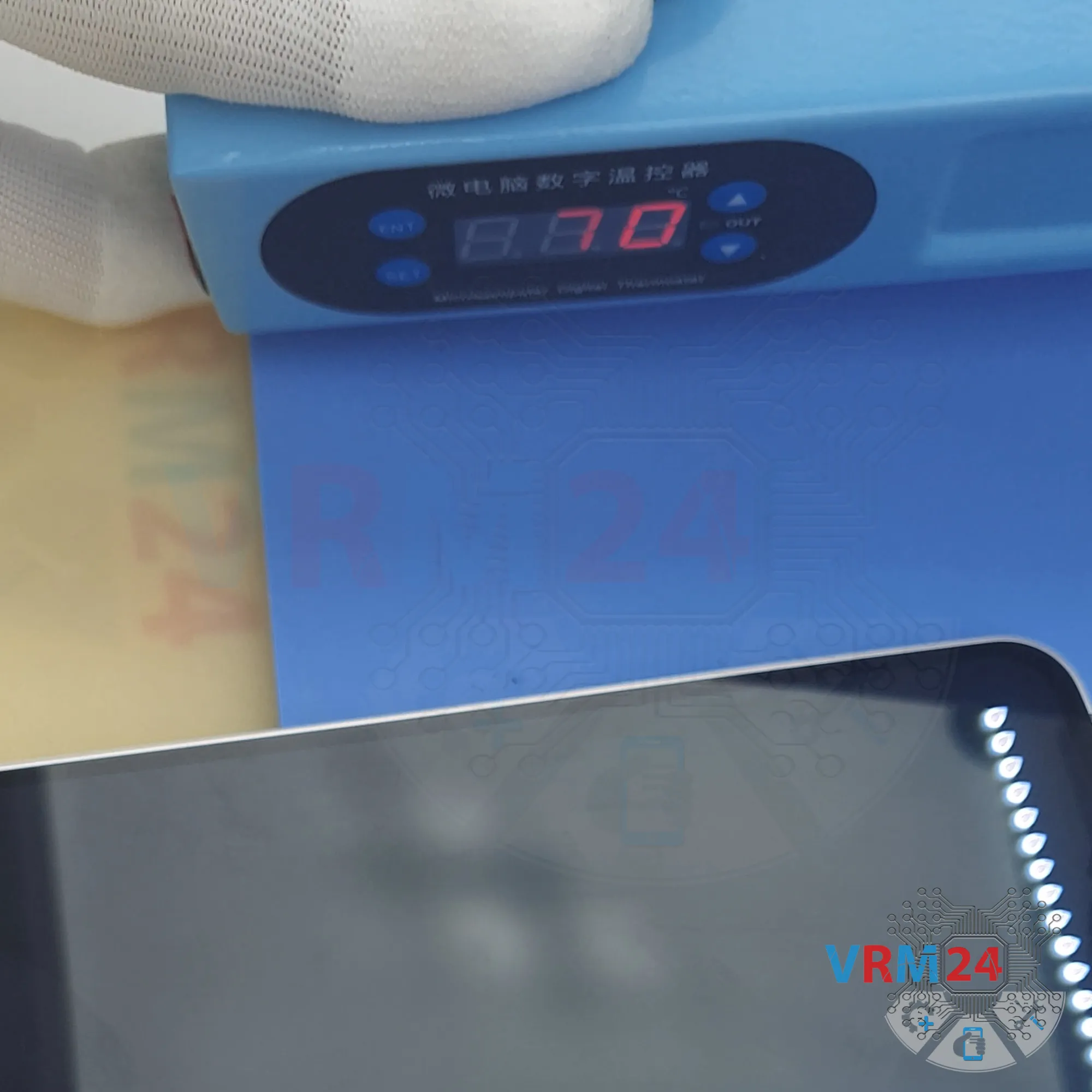

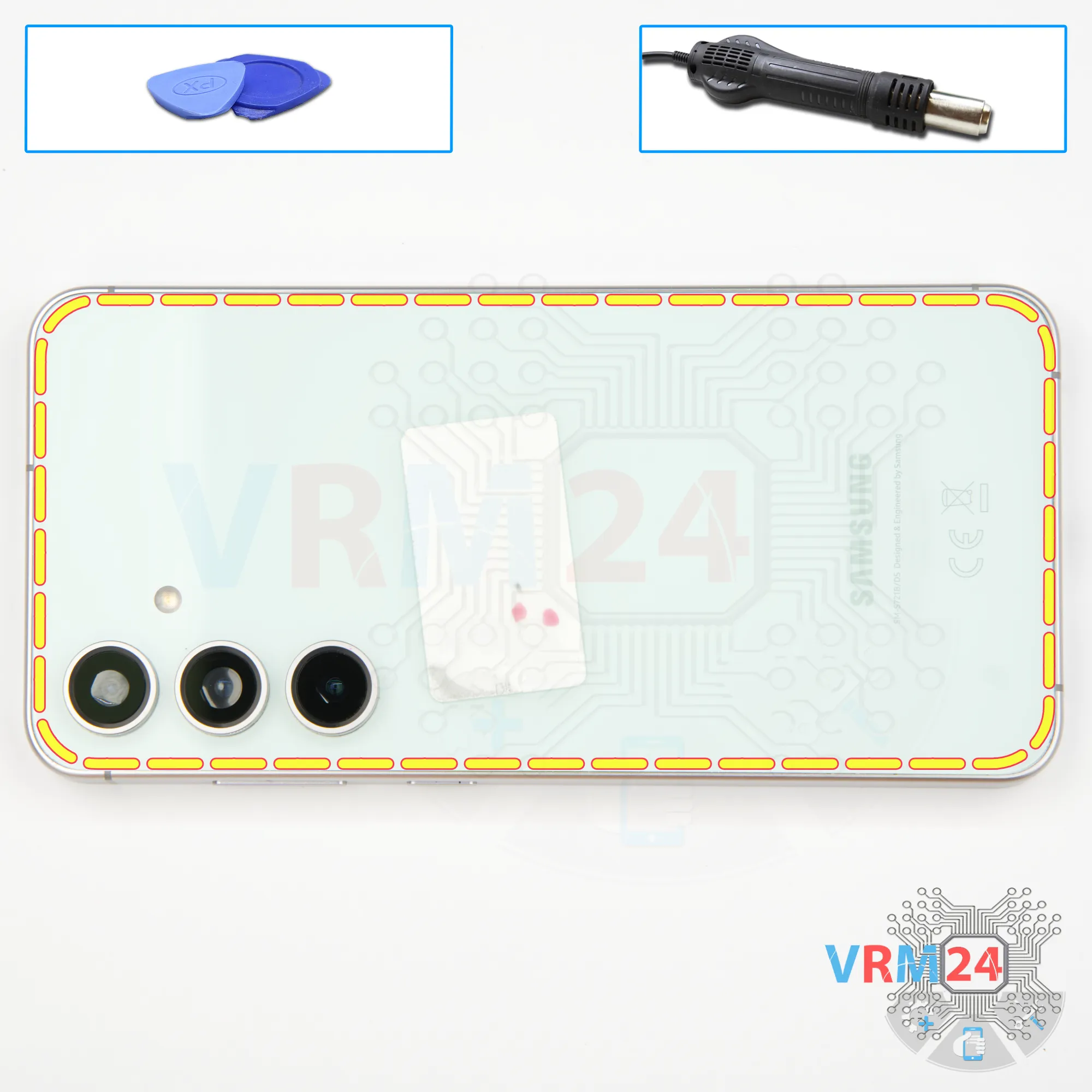

Затем нам нужно прогреть поверхность задней крышки до температуры приблизительно 70 градусов Цельсия. Для этого мы используем нагревательный коврик, но вы можете использовать и фен.

И по истечении 5-10 минут мы можем переходить к отсоединению и отклеиванию задней крышки.

Для этого мы используем тонкую пластиковую пленку. Эта пленка может быть пленкой из канцелярского магазина или защитной пленкой от нового дисплея.

Аккуратно вставляем ее в зазор между задней крышкой и средней крышкой и проводим по краю, срезая клеевой слой.

Как всегда нужно быть аккуратным в районе камер, чтобы случайно не задеть линзы.

Также важно глубоко не проталкивать пленку, чтобы случайно не повредить шлейфы, которые могут располагаться под крышкой.

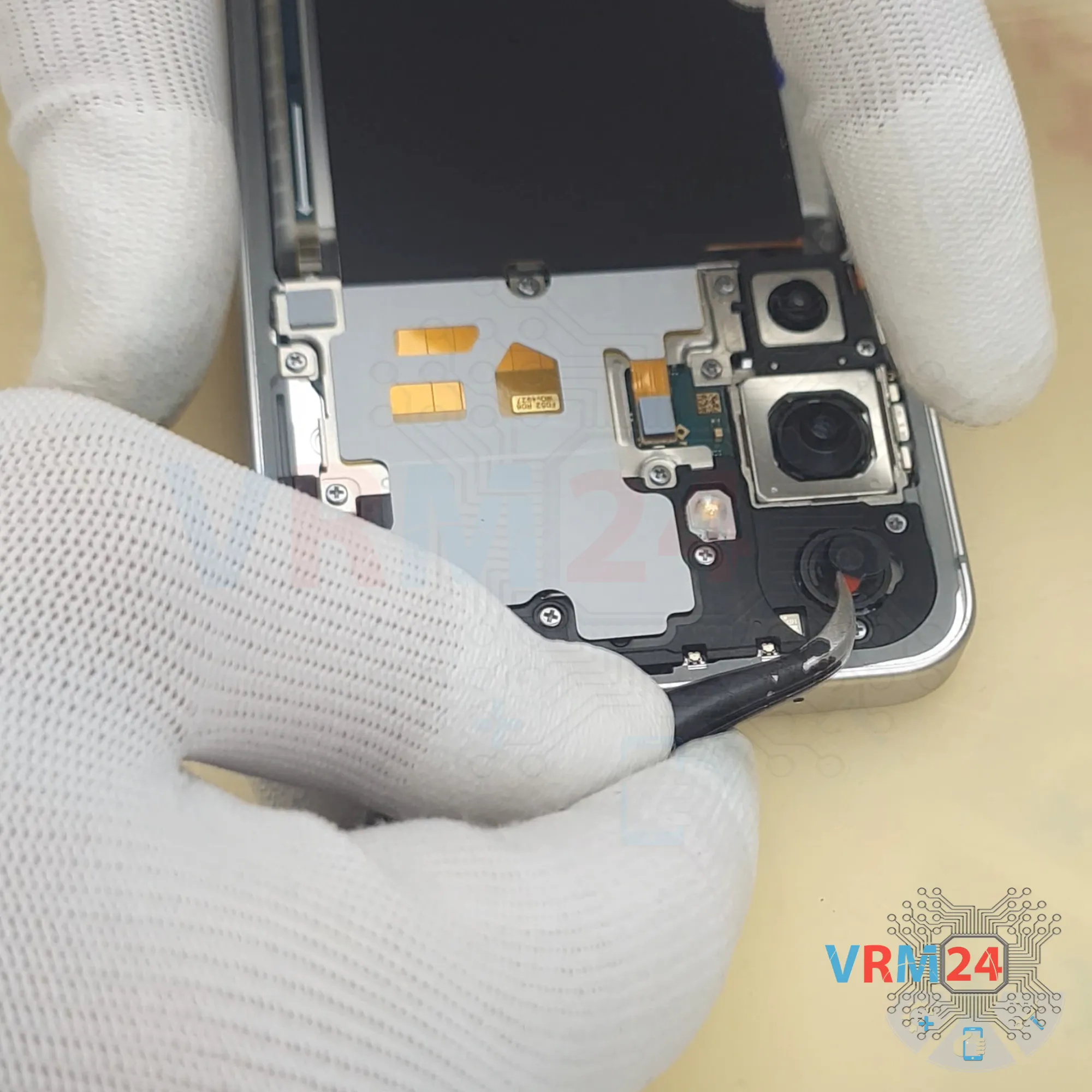

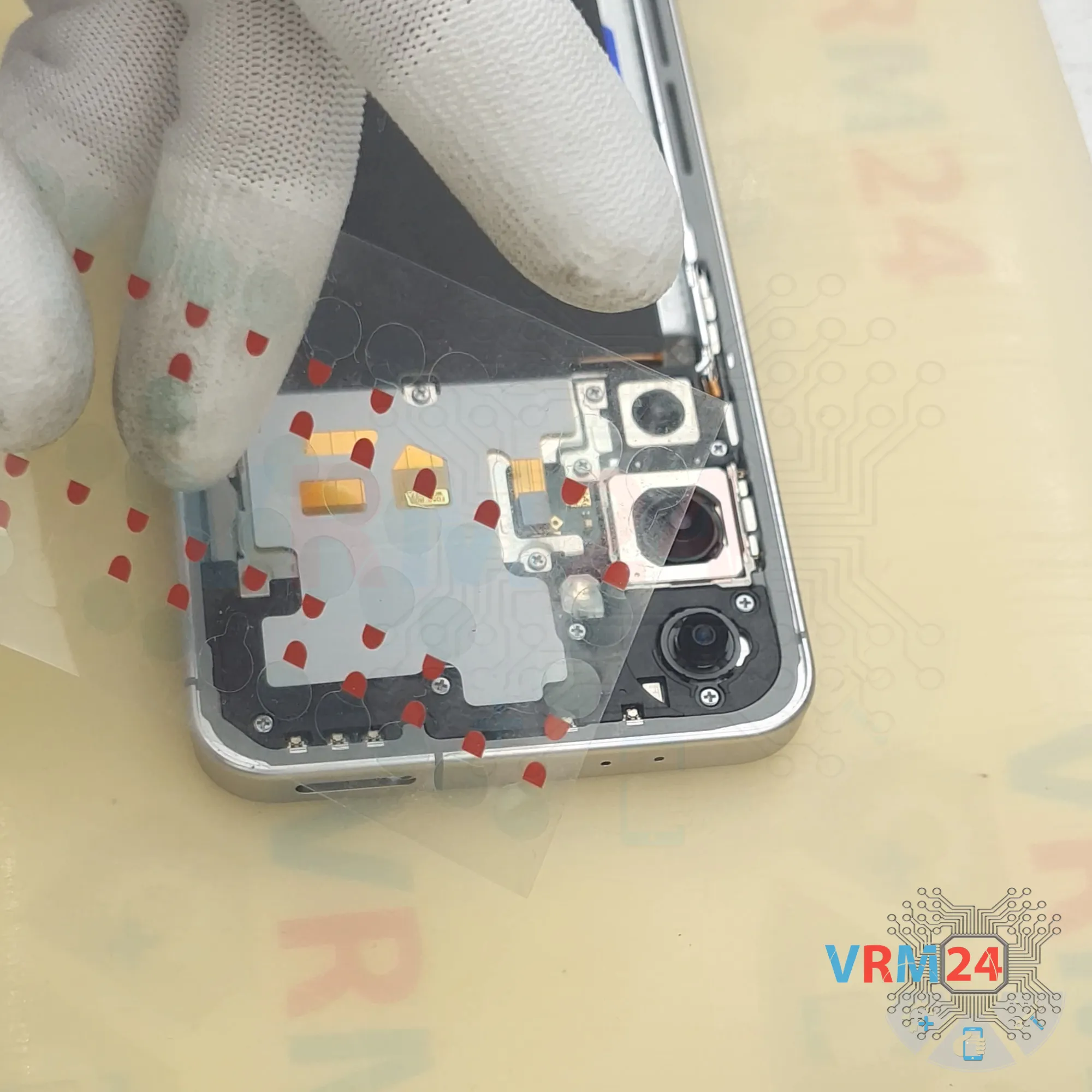

И также будет хорошей идеей закрыть линзы камер.

Обратите внимание что мы наклеиваем специальную пленку не на саму линзу, а на ободок, который расположен вокруг нее.

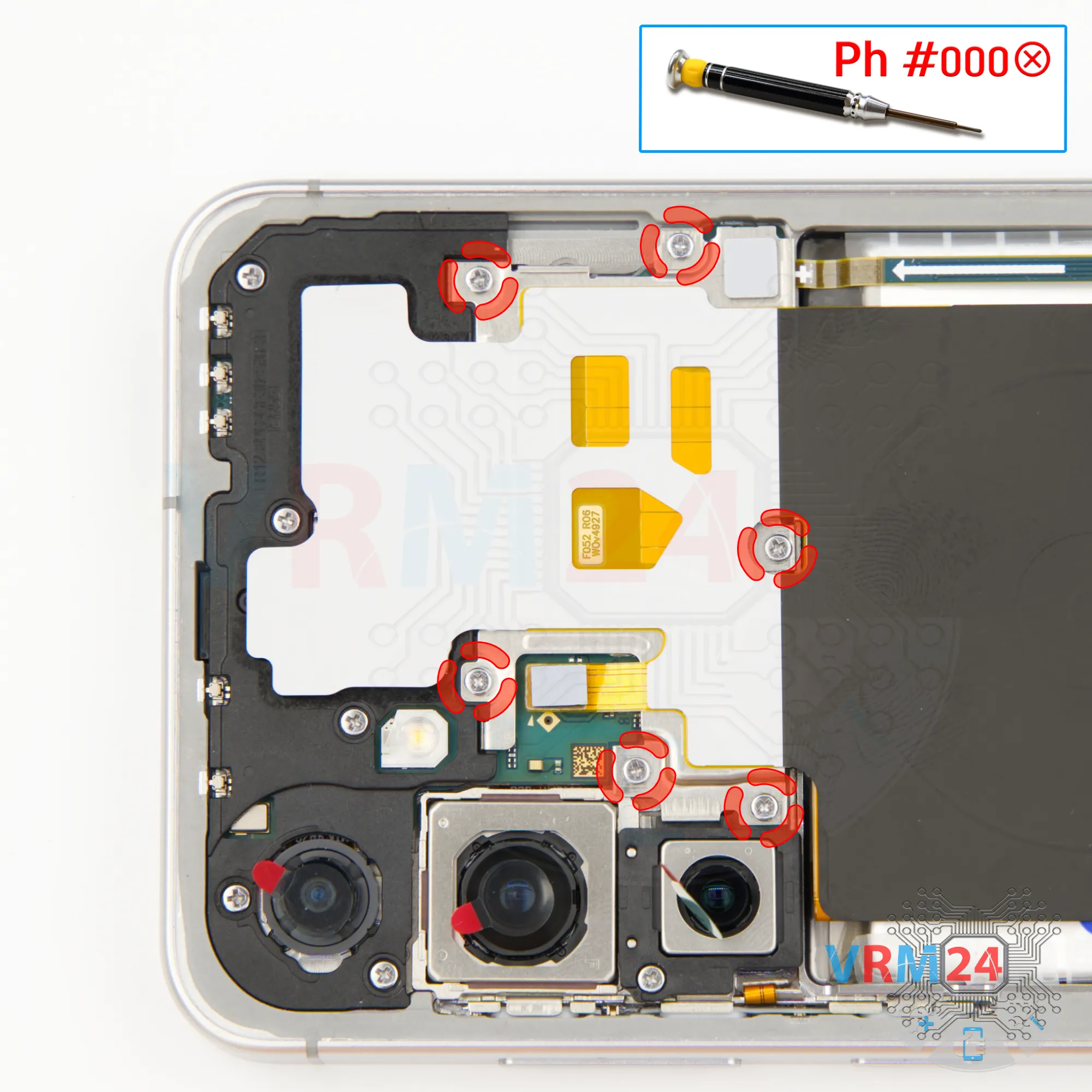

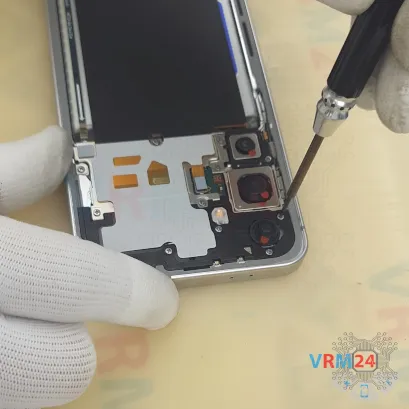

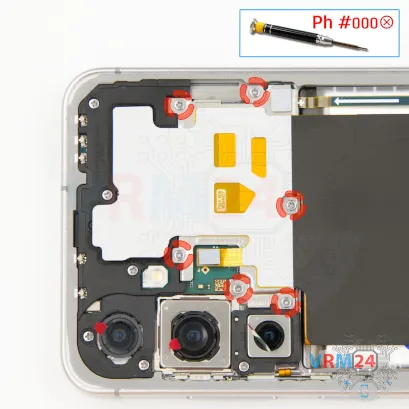

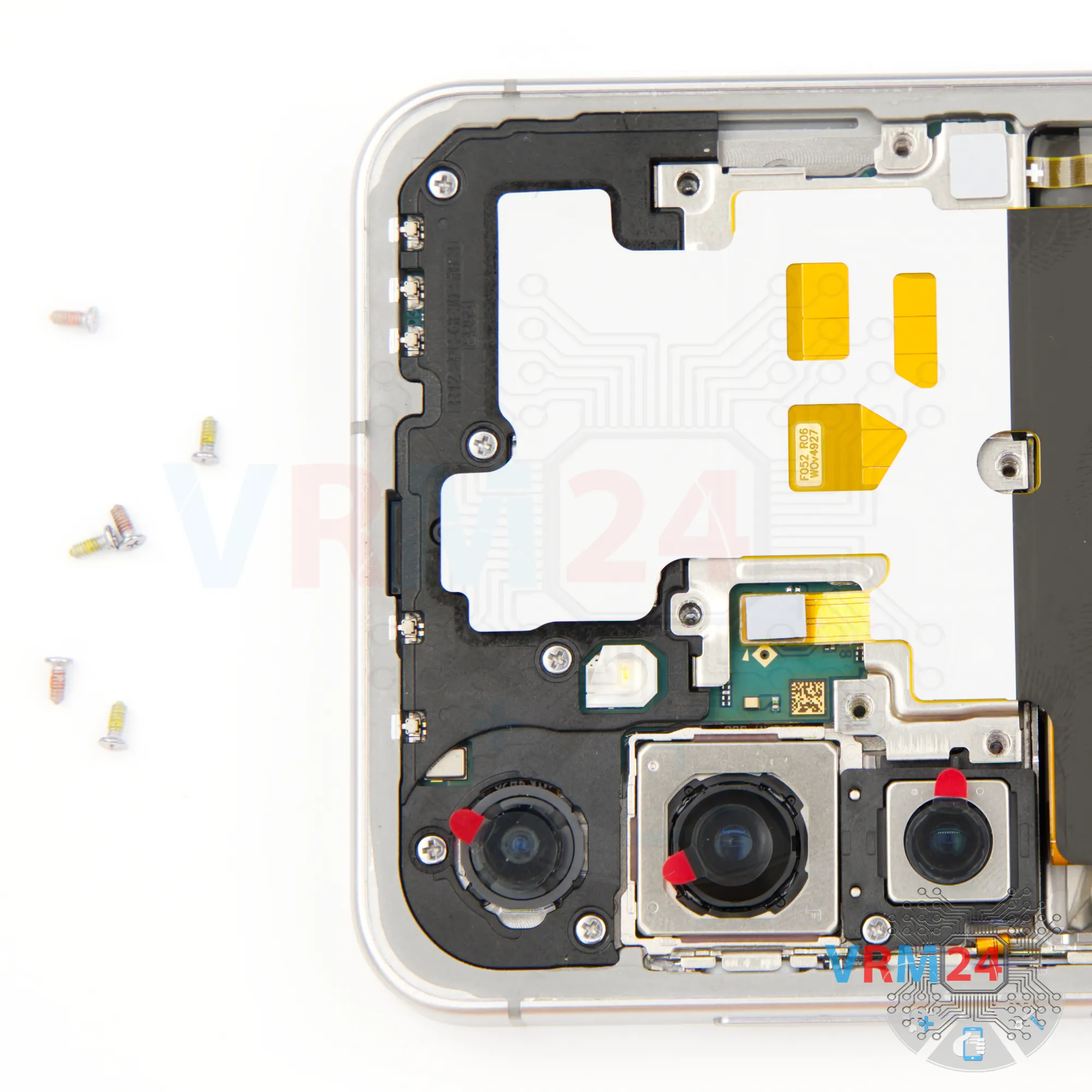

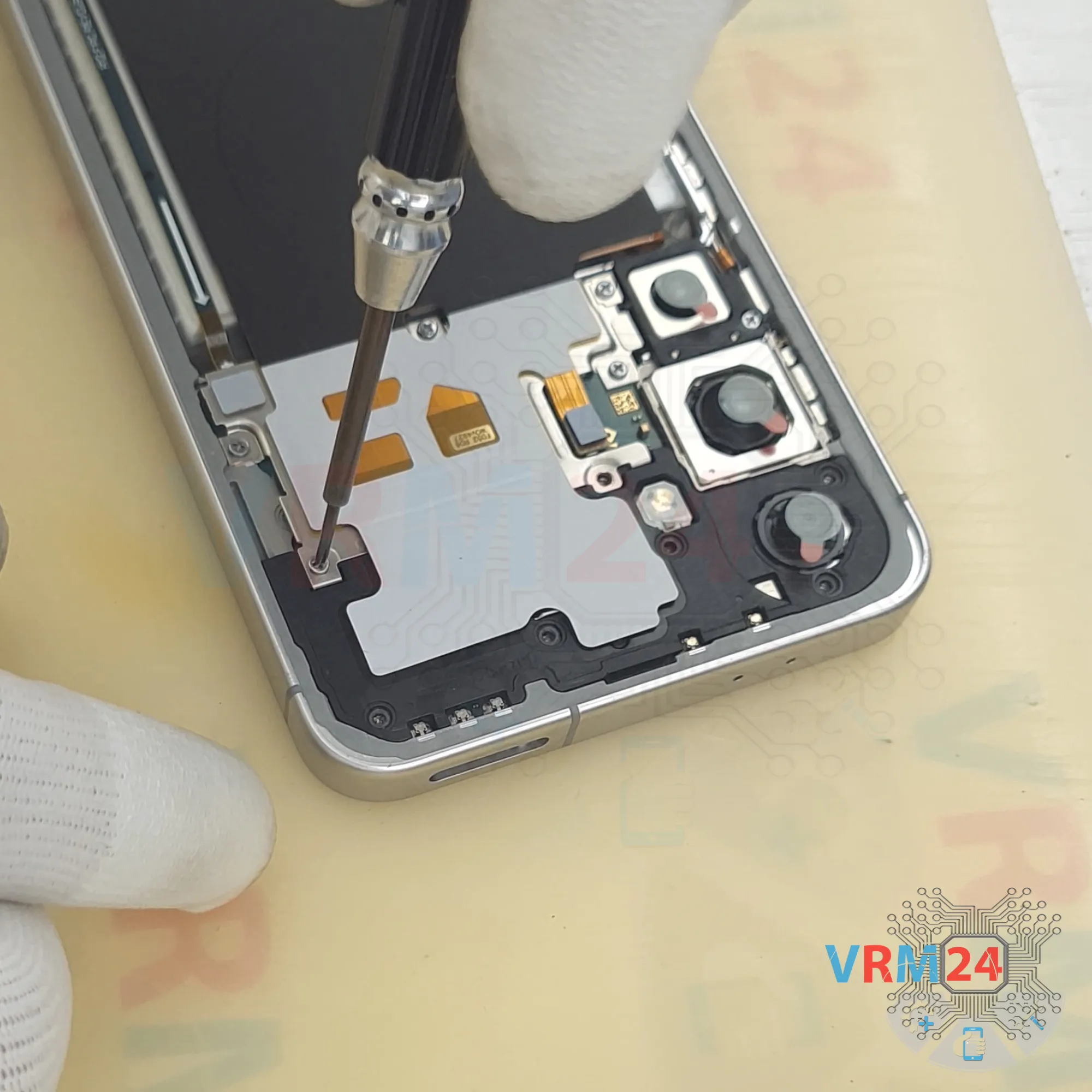

После этого мы переходим к выкручиванию винтов в верхней части для этого мы используем крестовую отвертку полтора миллиметра или Philips #000.

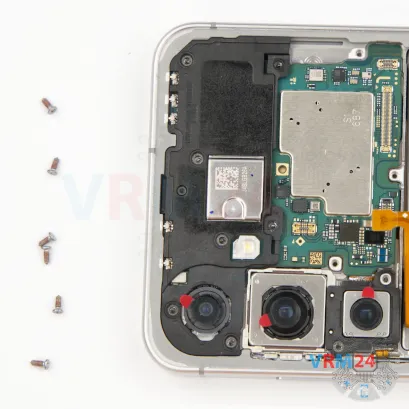

Винты лучше располагать на специальной поверхности в определенном порядке, поскольку иногда винты плохо вкручиваются не в свои отверстия.

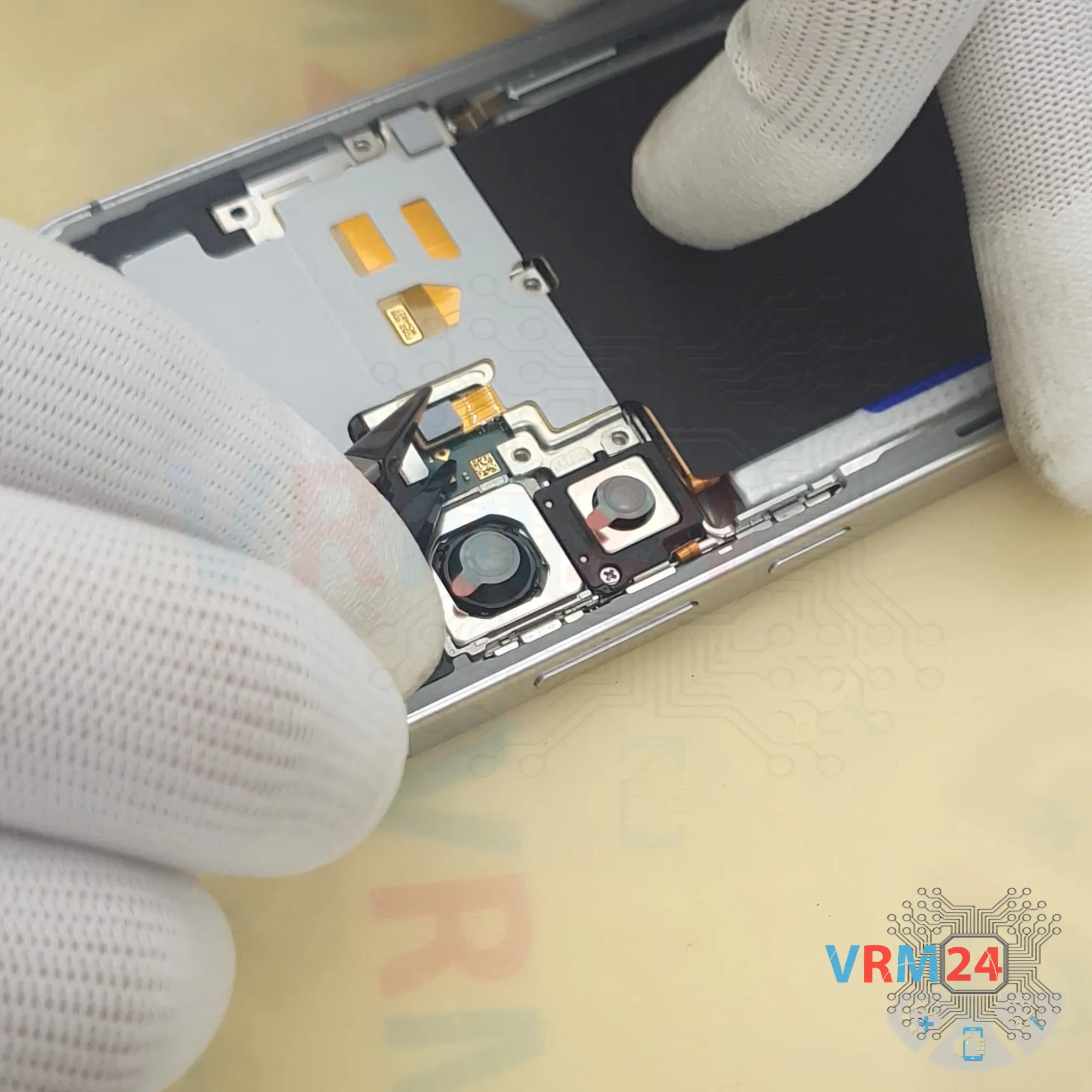

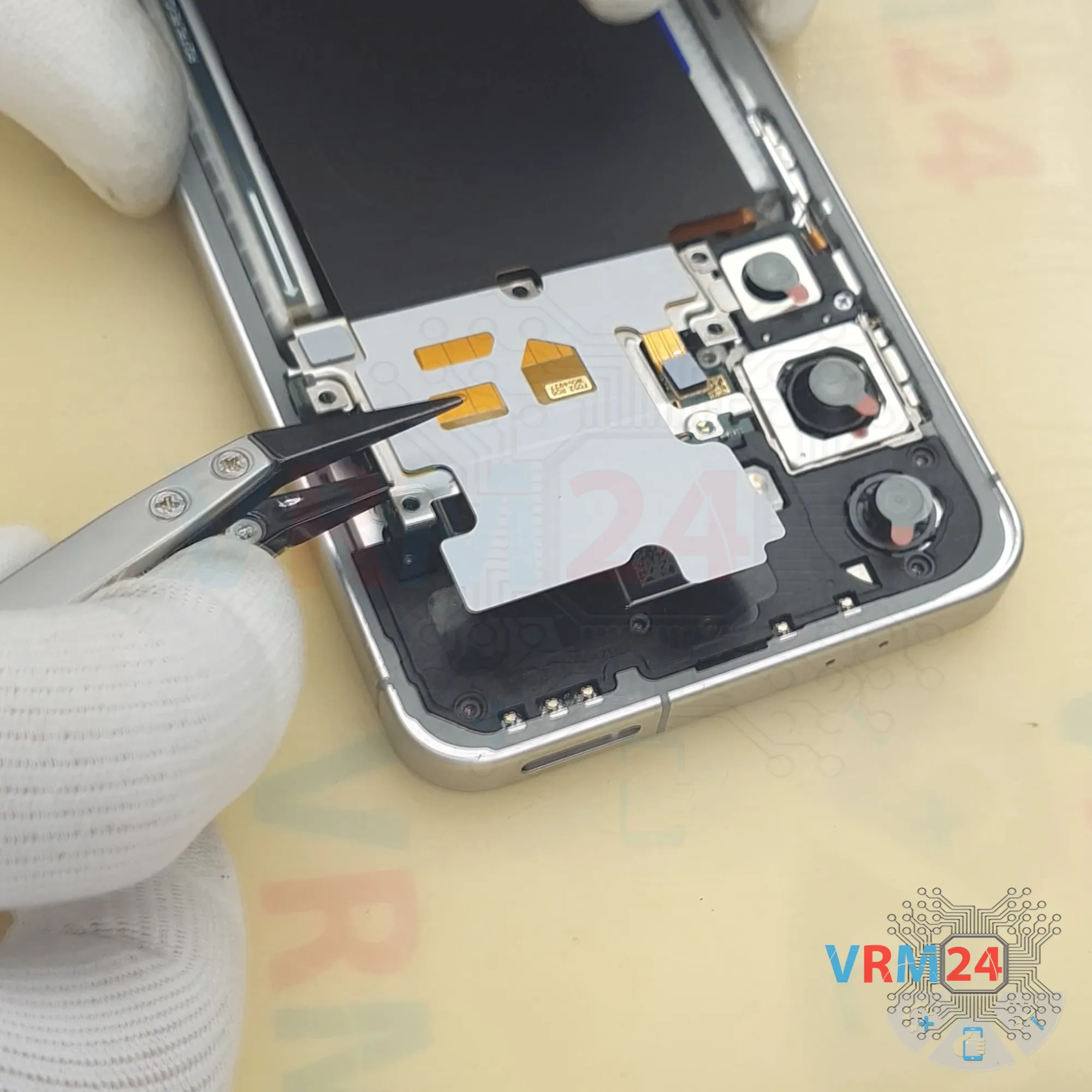

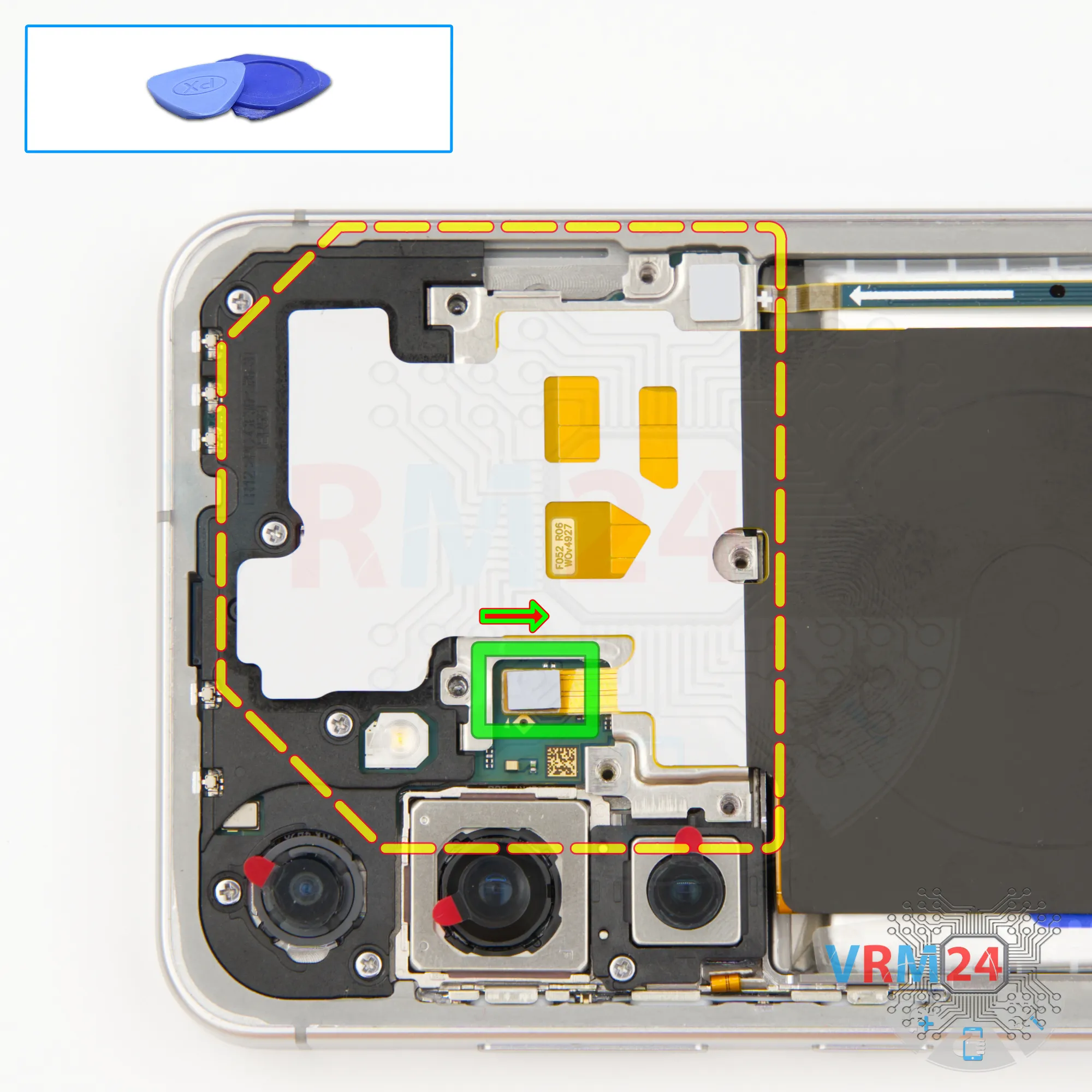

И после выкручивания винтов, мы можем отсоединить разъем ведущий на вкладыш NFC и беспроводную зарядку.

Затем нам нужно отвернуть эту часть при помощи не маталлического инструмента.

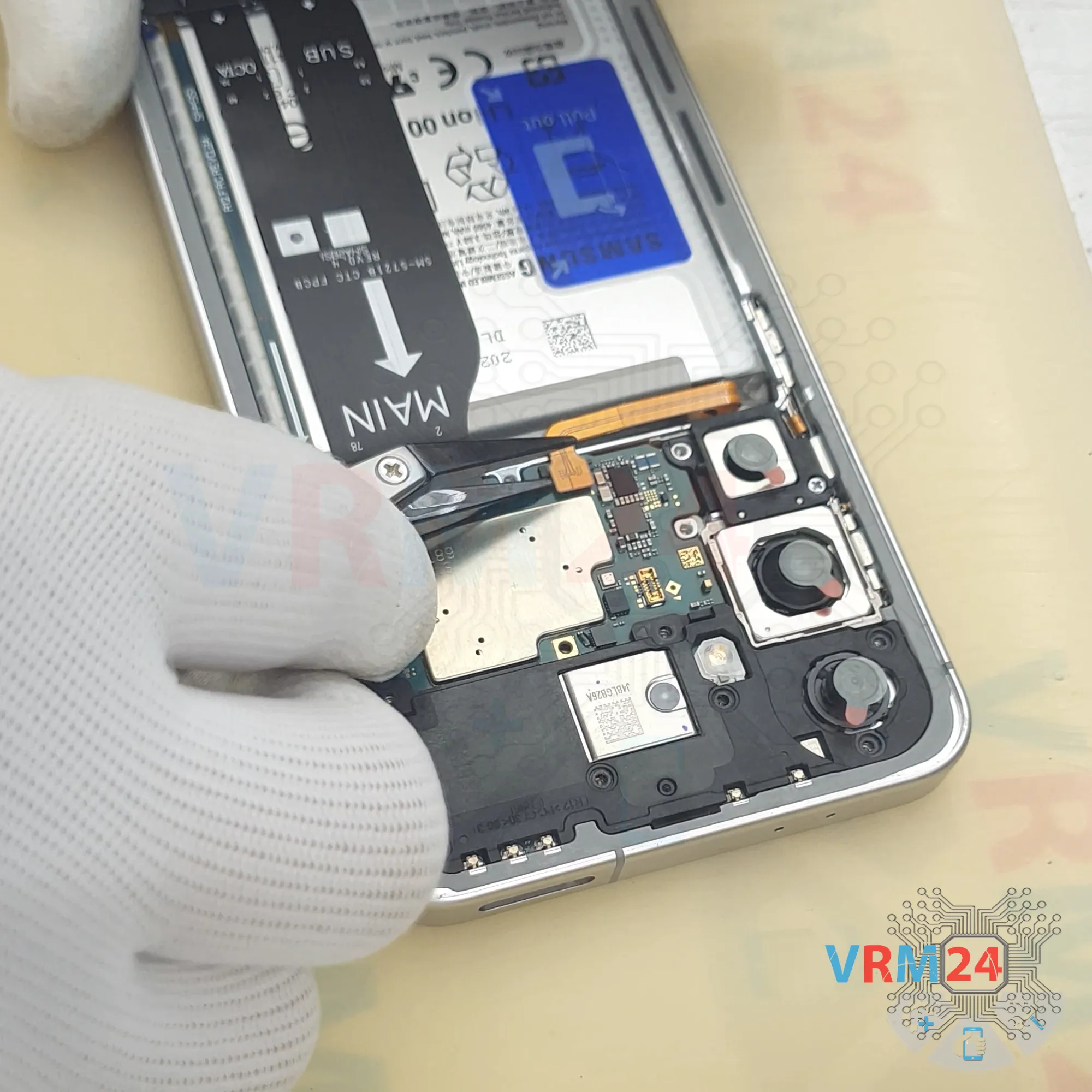

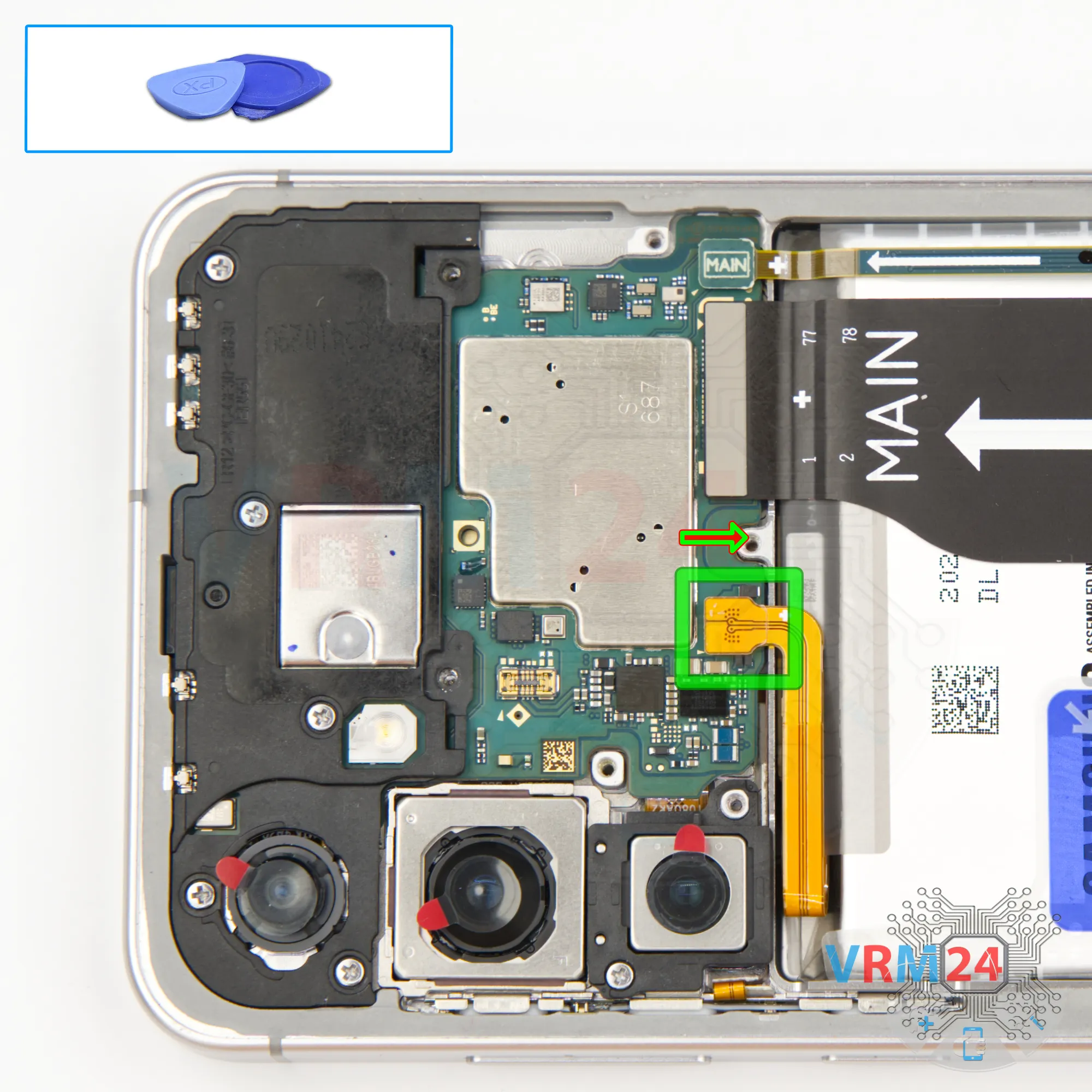

Для отсоединения разъёма аккумулятора используем неметаллический инструмент.

ℹ️️ Модель Samsung Galaxy S24 FE SM-S721 оснащена аккумулятором EB-BS721ABY ёмкостью 4700 мАч.

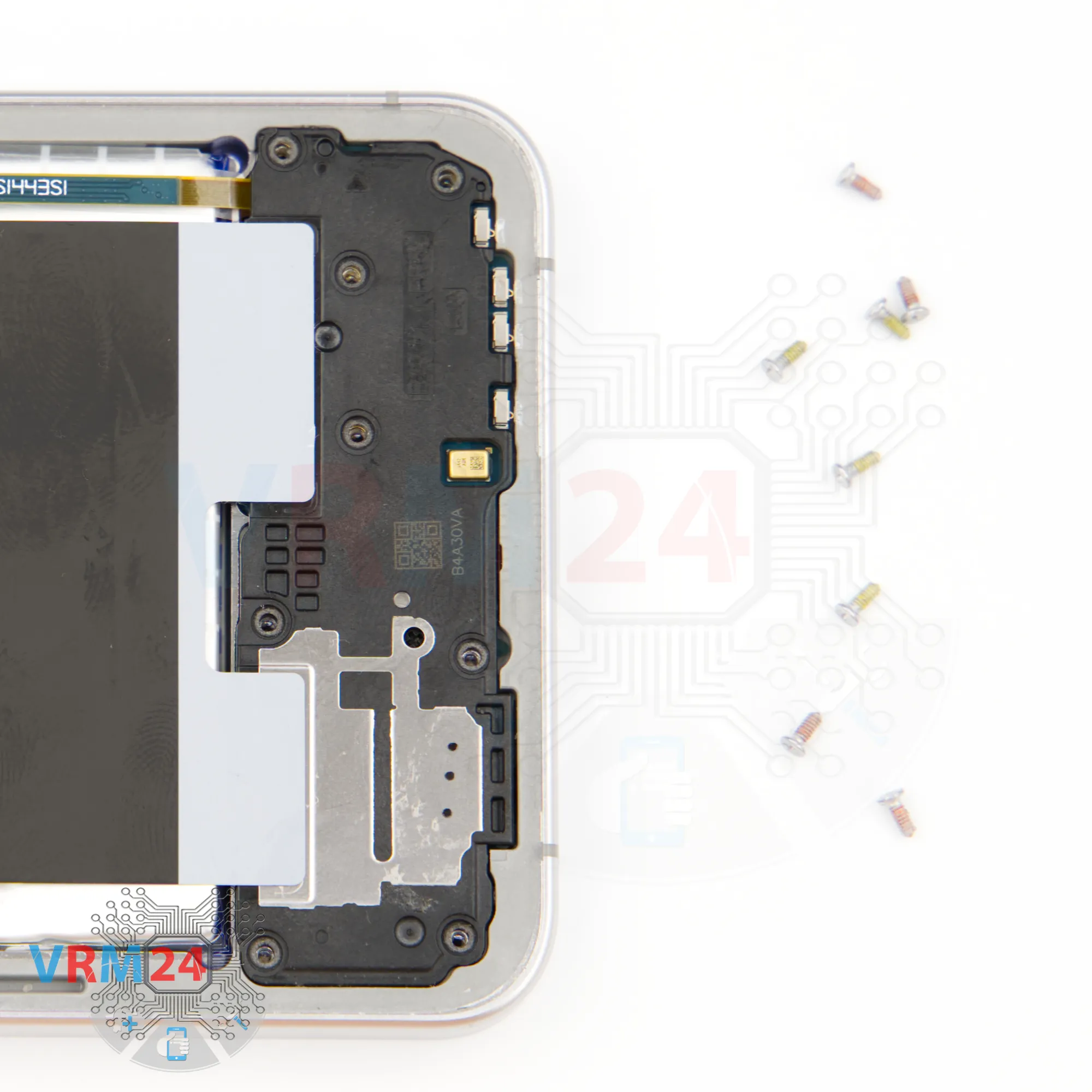

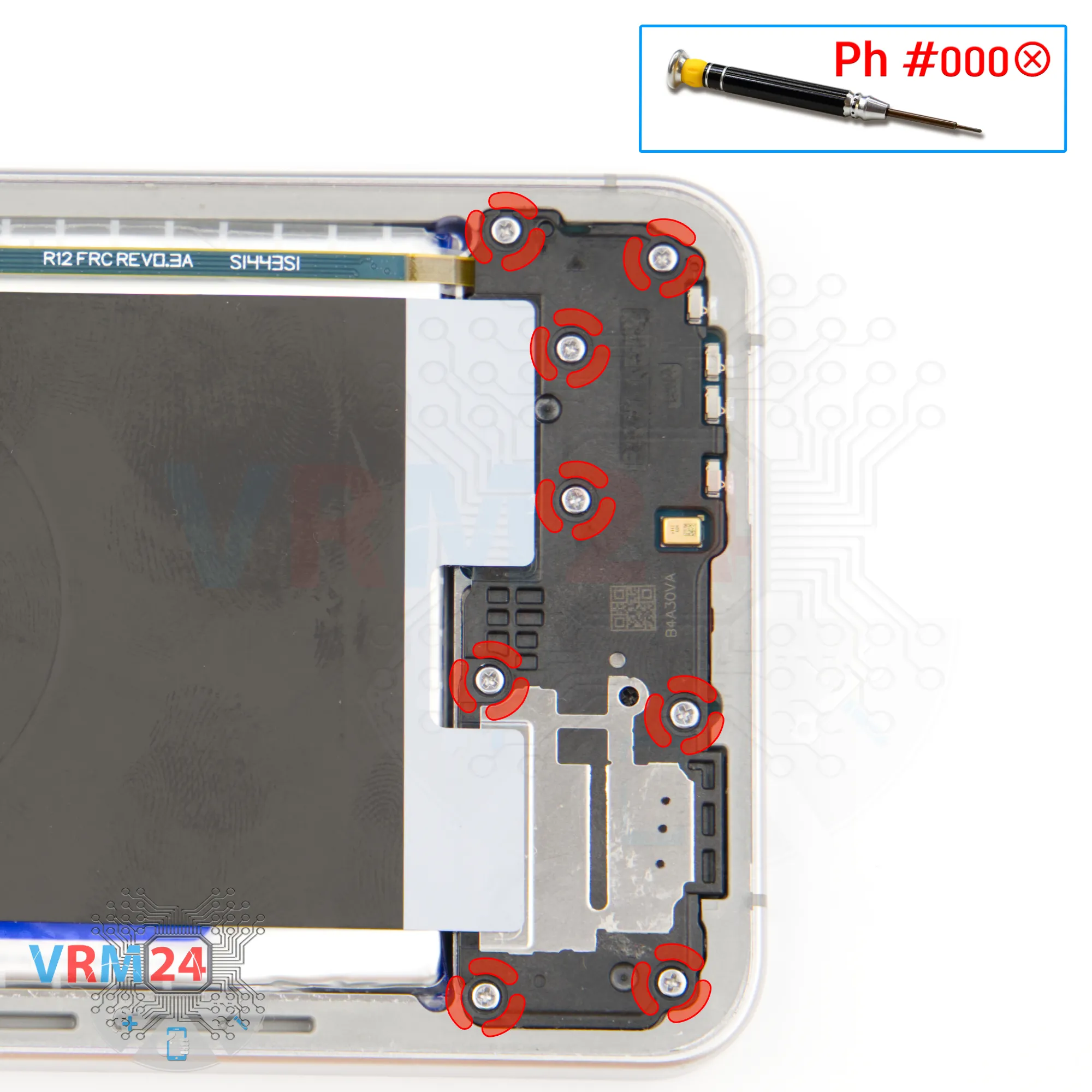

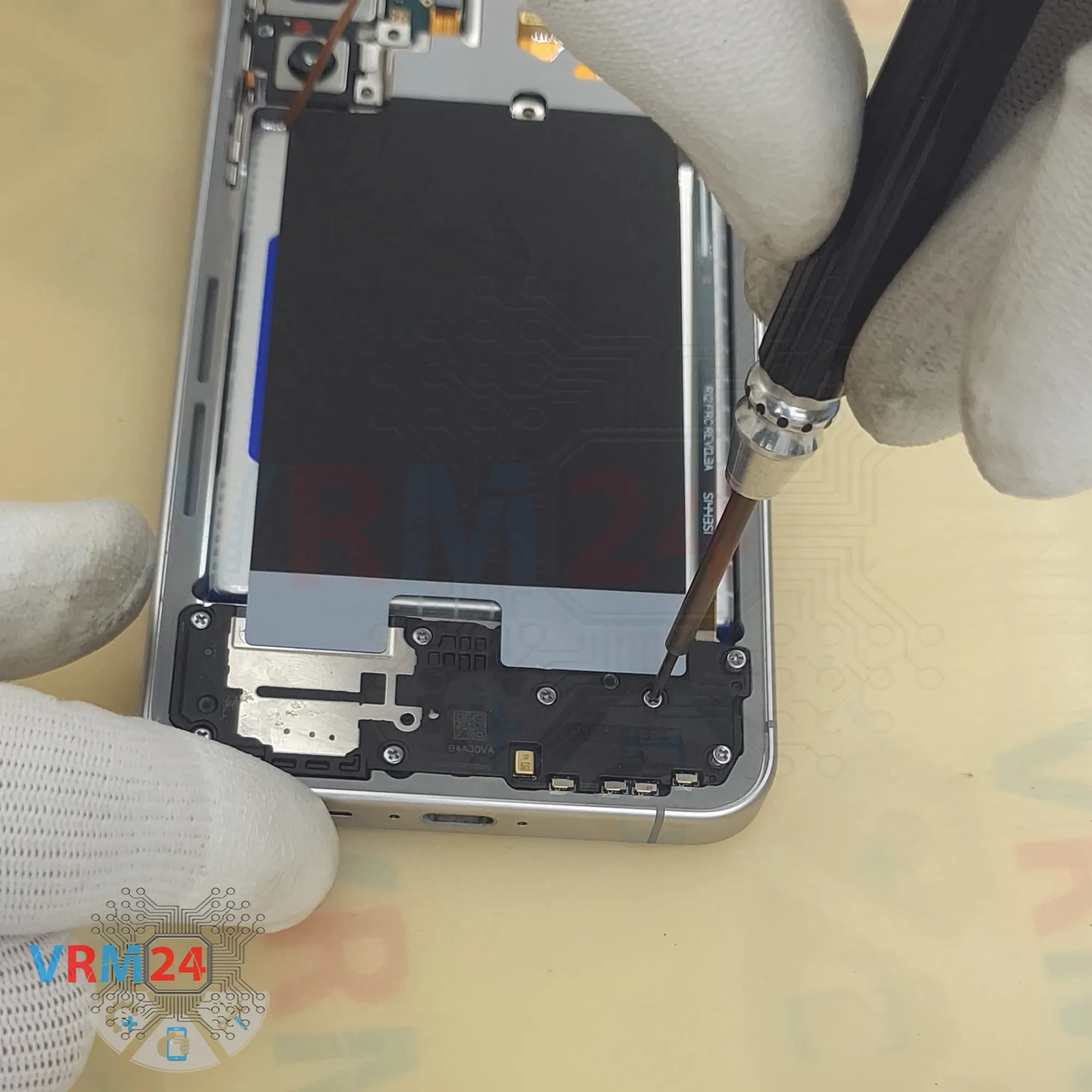

Итак, переходим к выкручиванию винтов в нижней части. Для этого также используем крестовую отвертку полтора миллиметра или philips #000.

Винты из нижней части лучше, конечно, располагать отдельно от предыдущих.

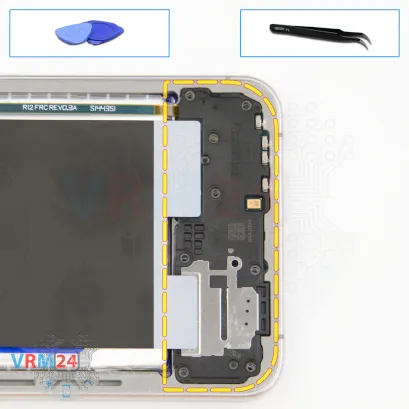

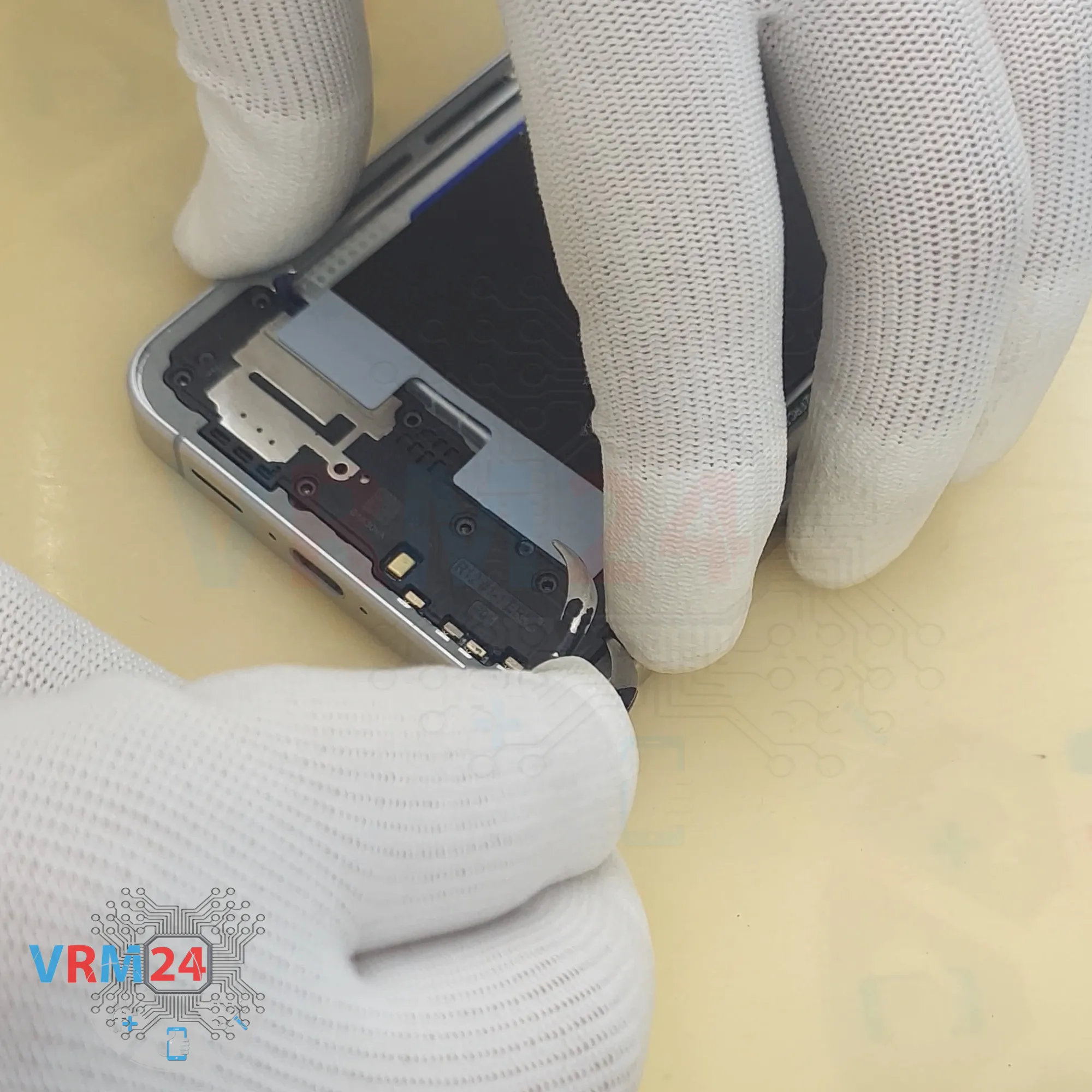

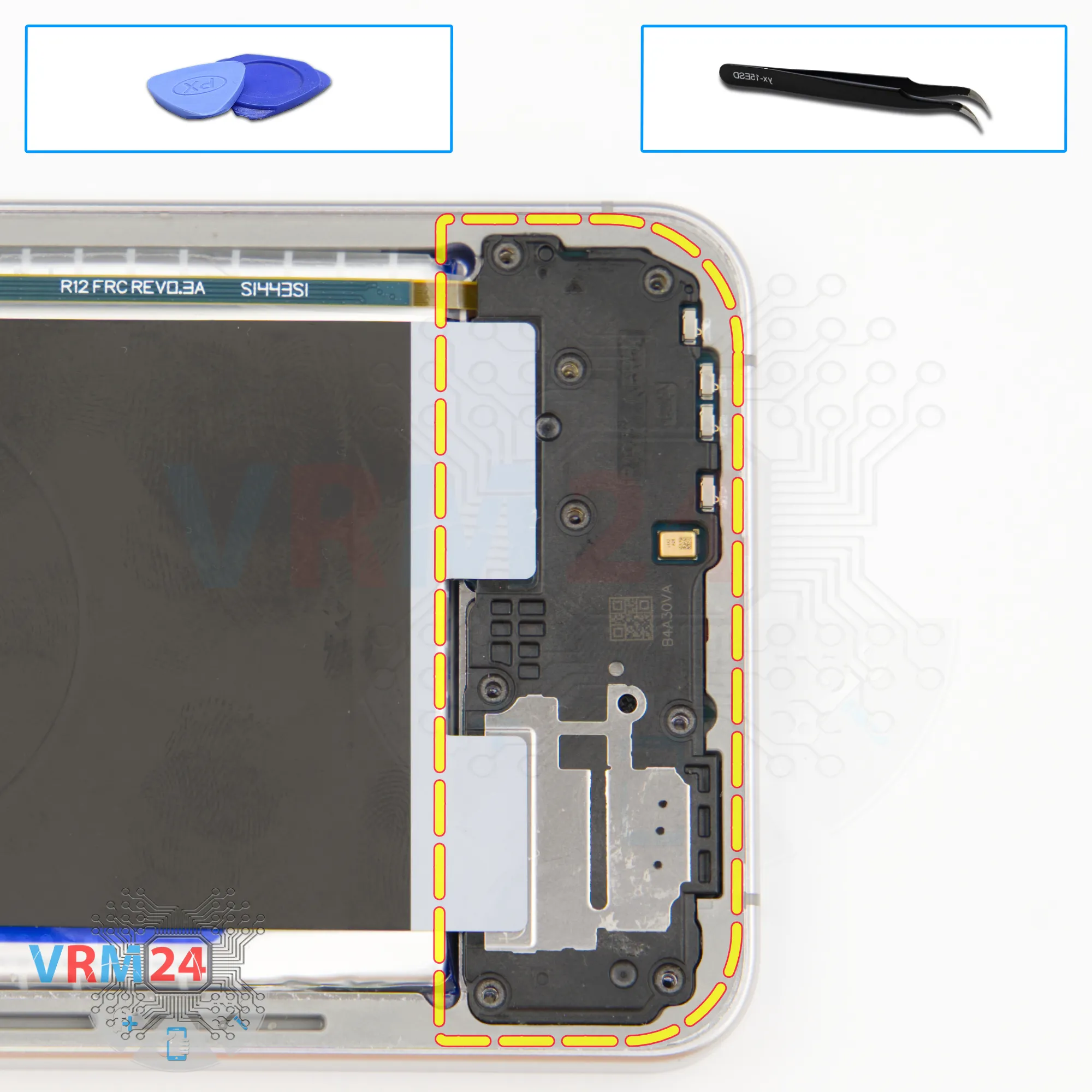

И после выкручивания винтов мы переходим к отсоединению крышки в нижней части.

Аккуратно подцепляем в правильном месте и приподнимаем. Ищем причину если крышка в каком-то месте не сдвигается, нужно быть очень внимательным аккуратным чтобы случайно ничего не повредить.

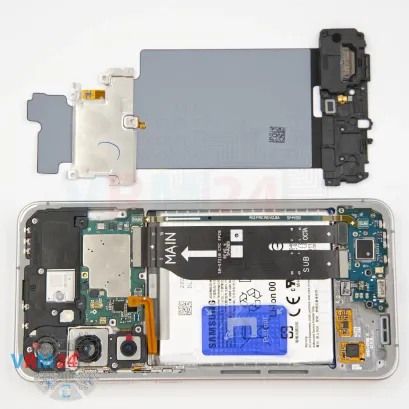

И наконец убираем NFC, беспроводную зарядку, нижний блок с динамиком.

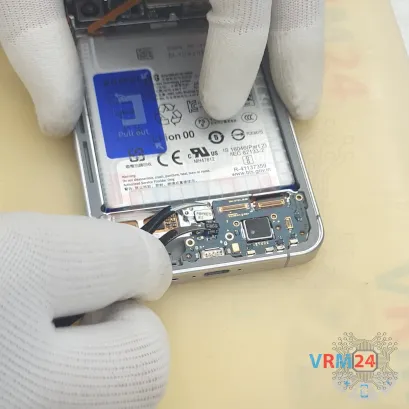

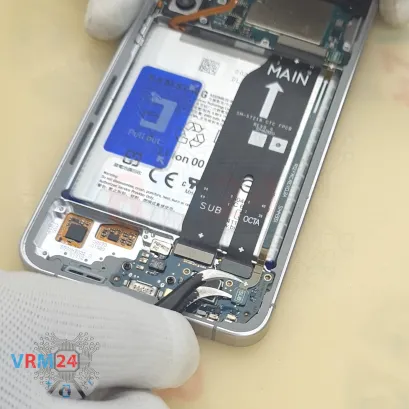

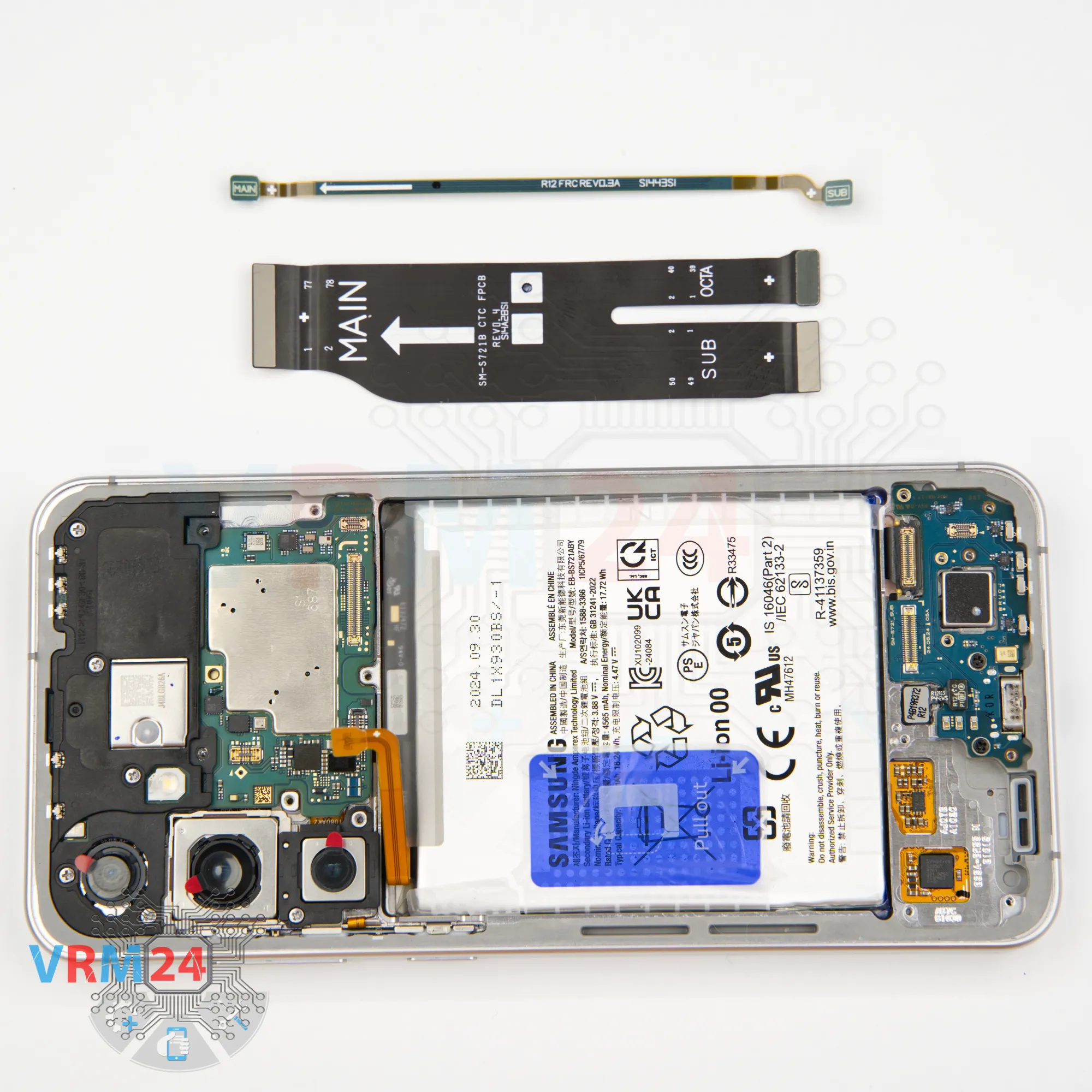

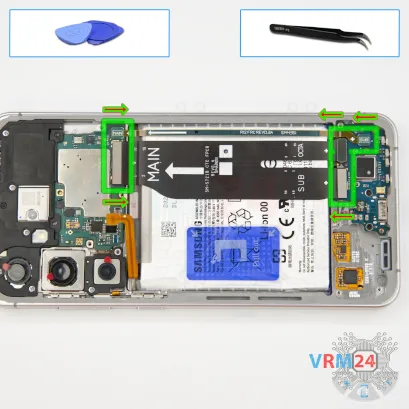

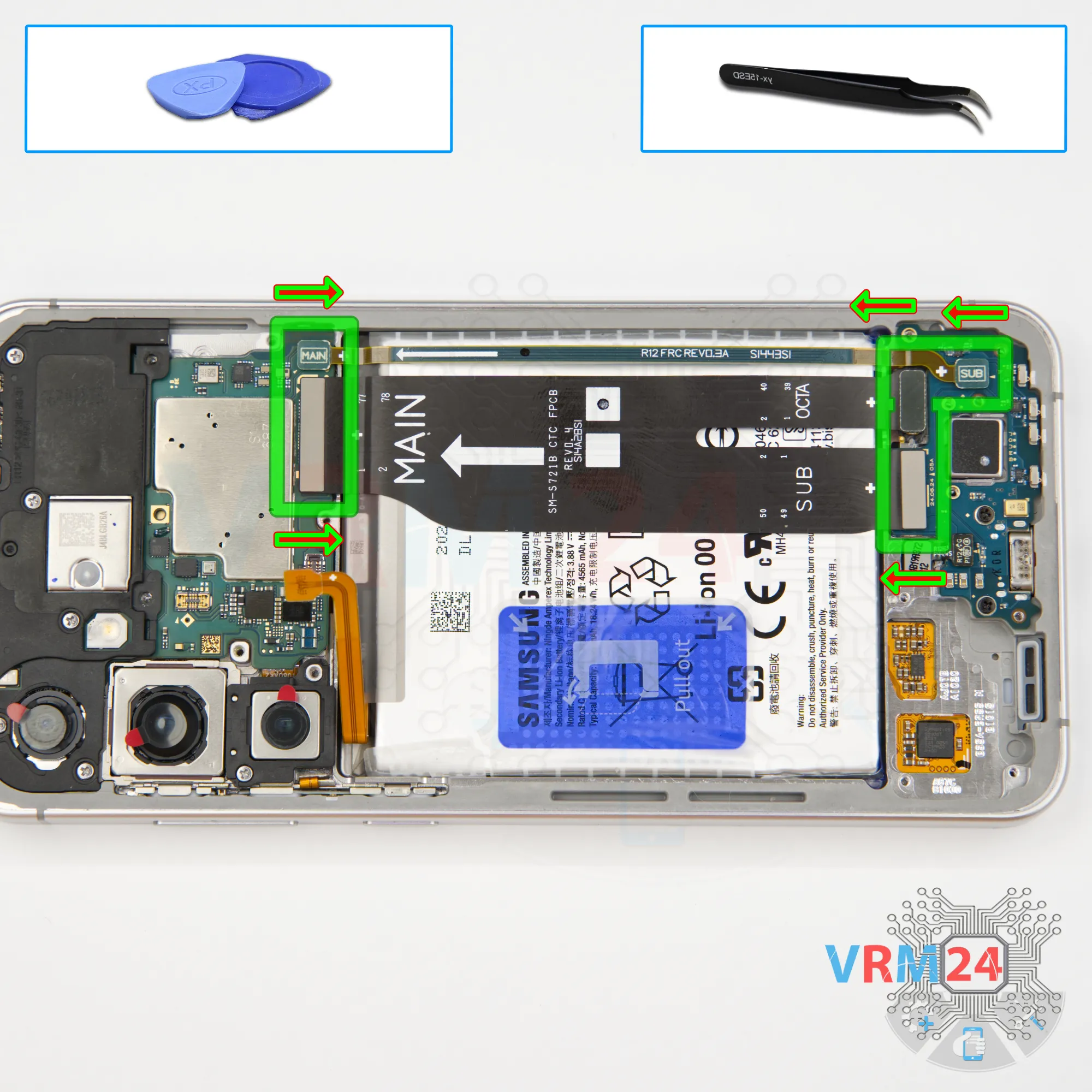

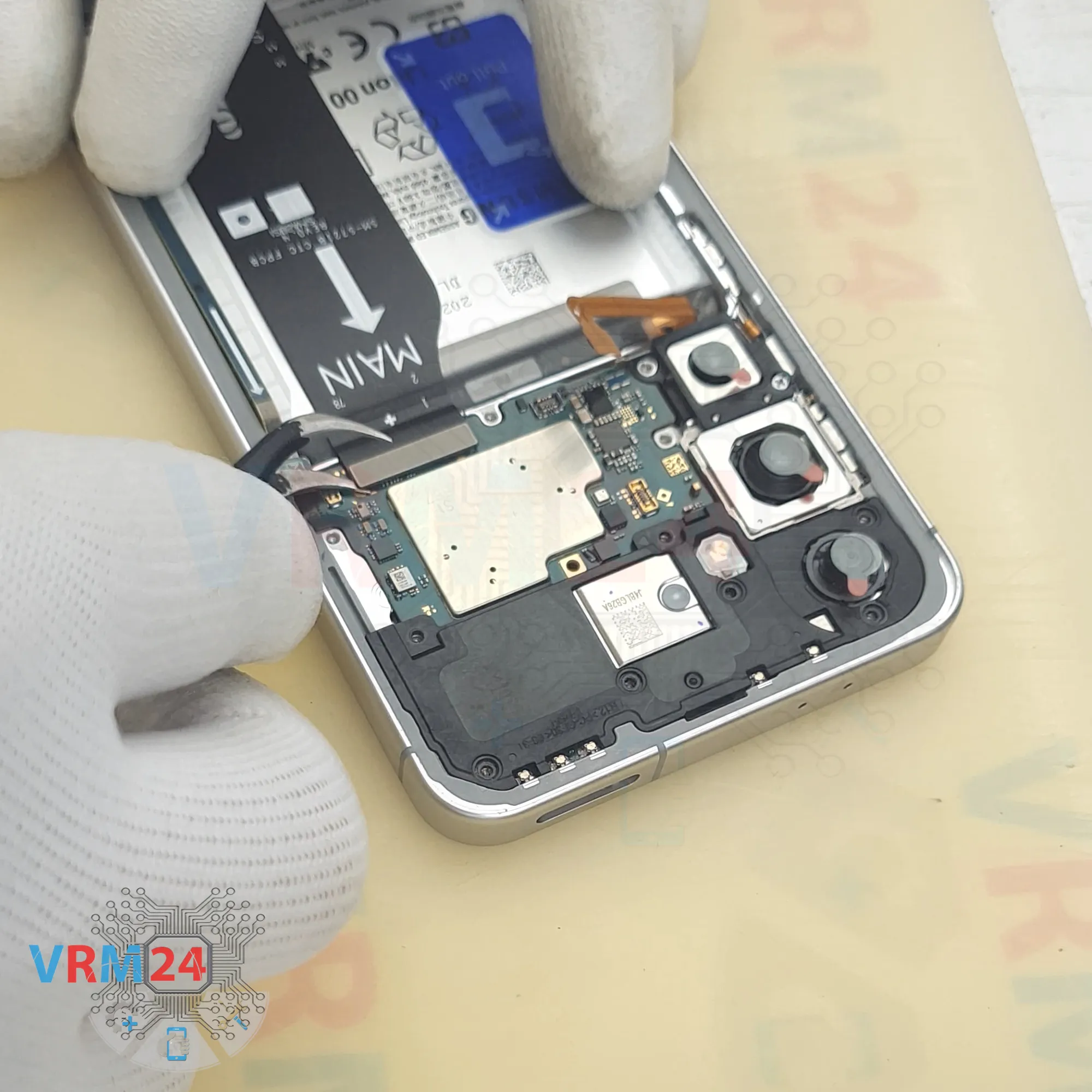

После этого мы отсоединяем разъемы на субплате, отсоединяем разъемы на материнской плате и убираем шлейф антенны и межплатный шлейф.

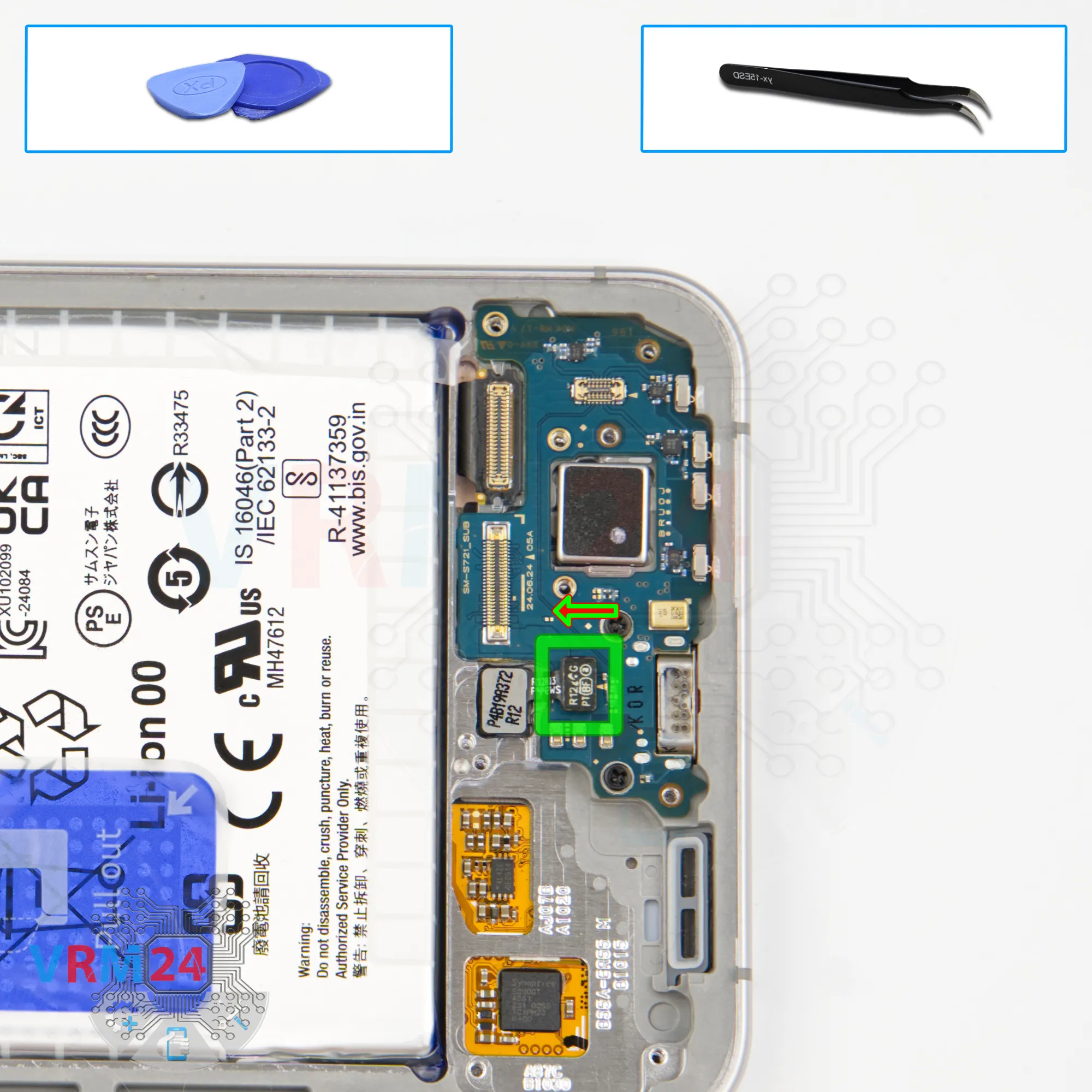

Затем нам нужно отсоединить разъем датчика отпечатка пальцев.

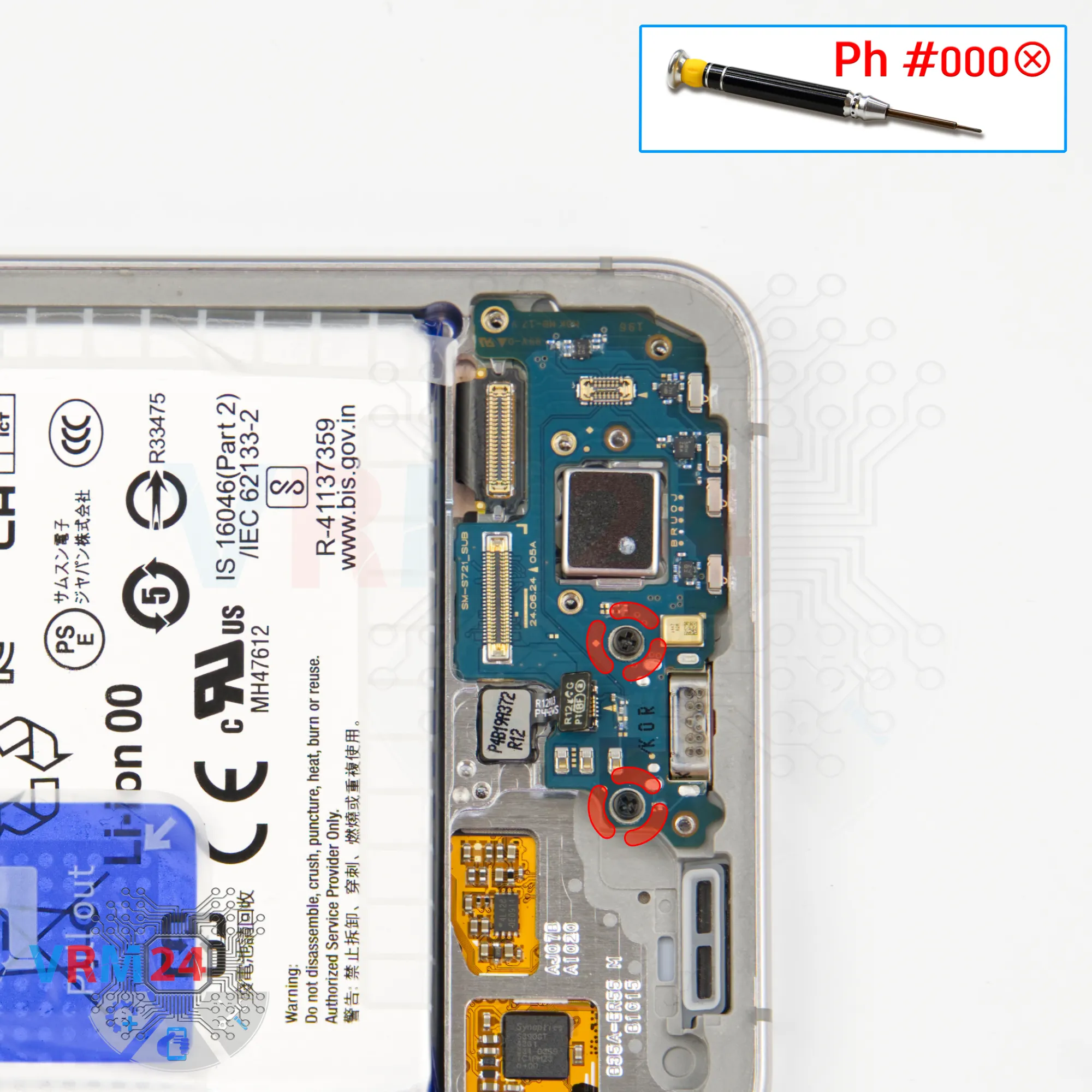

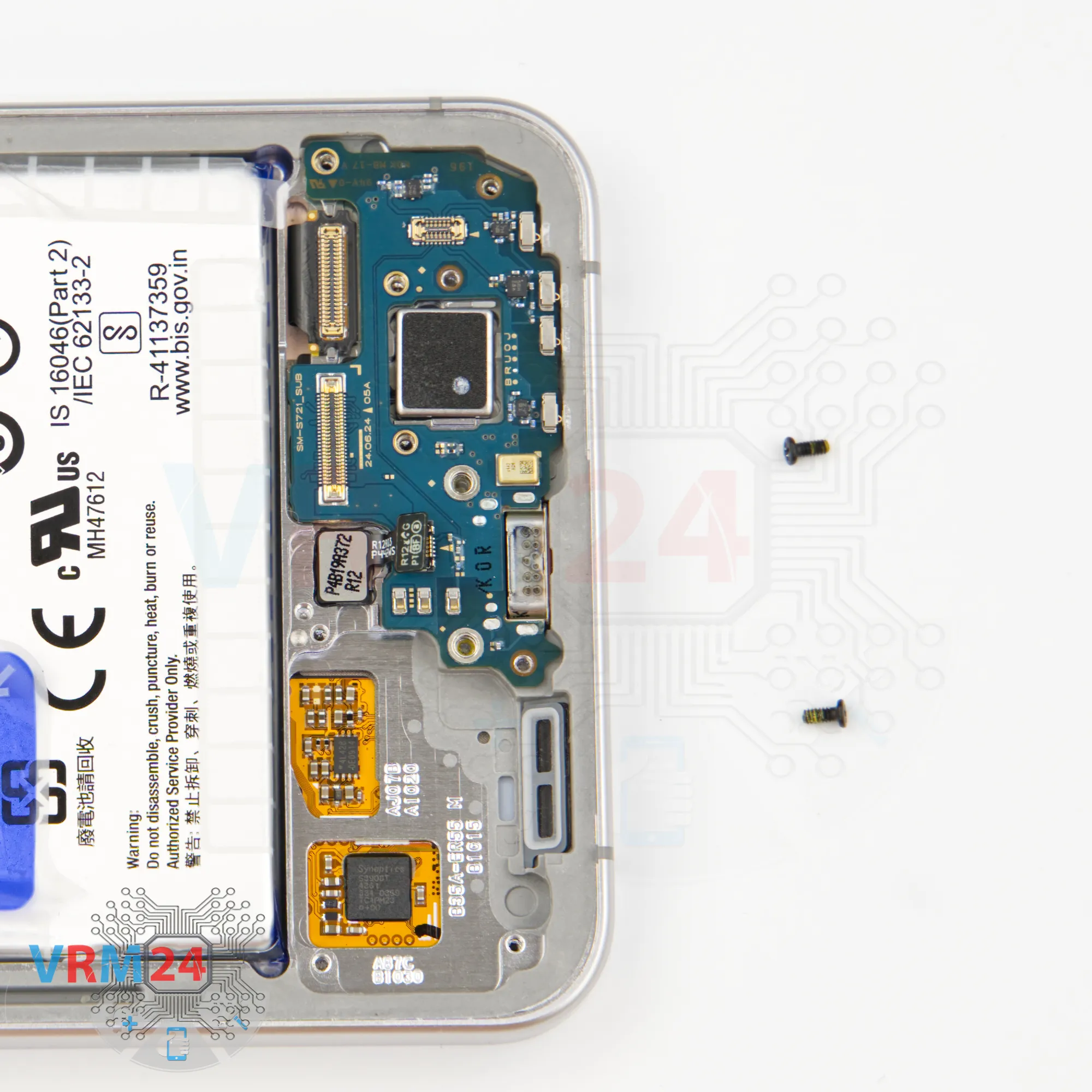

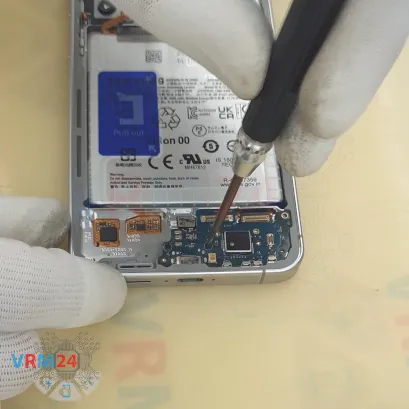

Затем нам нужно выкрутить два винта, которые фиксируют субплату.

Для этого мы также используем крестовую отвертку 1,5 мм или Philips #000.

Эти винты отличаются от предыдущих.

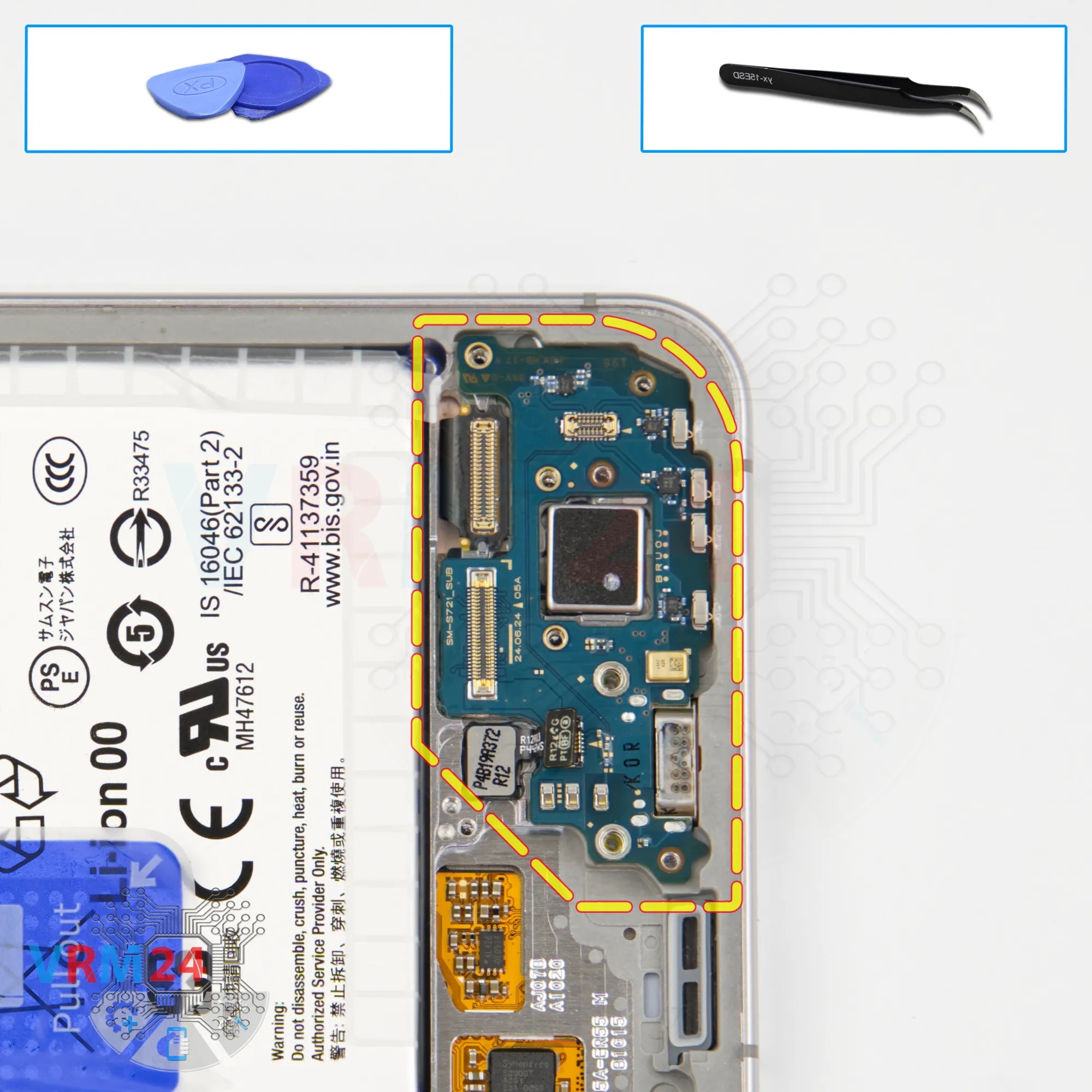

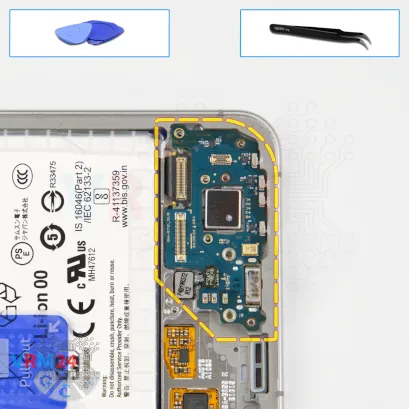

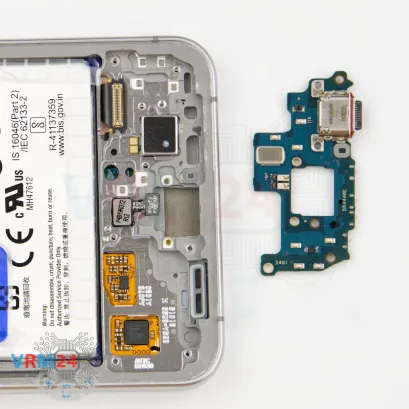

И переходим к отсоединению суб-платы.

Суб-плата у нас слегка утоплена, нужно быть очень аккуратным. Приподнимаем, вынимаем суб-плату.

На суб-плате у нас расположен порт зарядки, микрофон, и другие элементы с обратной стороны.

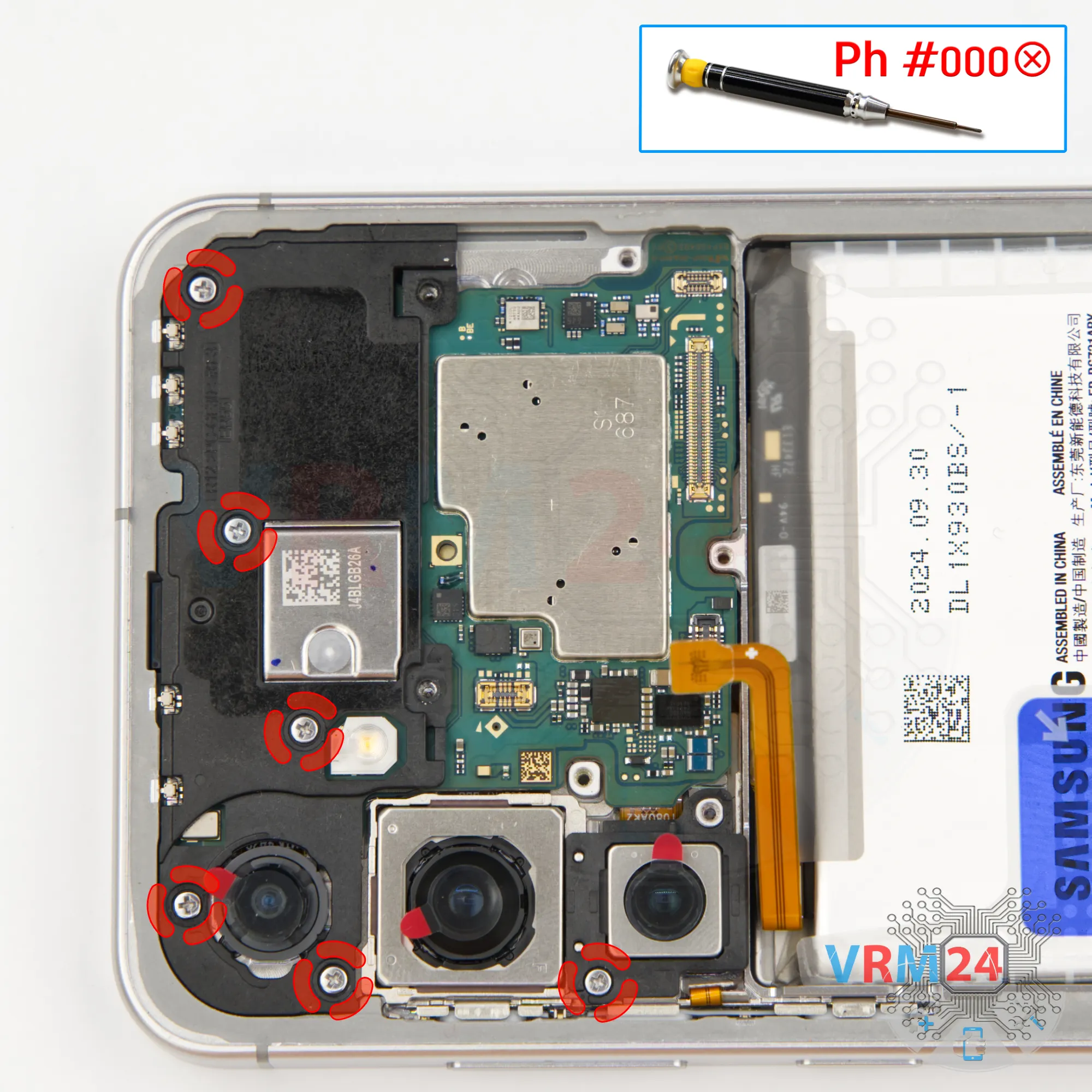

И переходим к другим верхним винтам, снова используя ту же отвертку Phillips 1,5 мм или Philips #000.

И мы переходим к материнской плате.

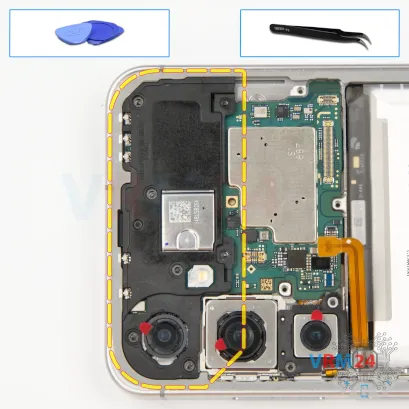

Мы можем попробовать отсоединить крышку в верхней части. Все так же, нужно найти правильное место, нужно найти место расположения клипс, которые удерживают крышку. Не нужно торопиться, не нужно действовать силой, чтобы случайно ничего не повредить. И, мы пробуем приподнять крышку в разных местах.

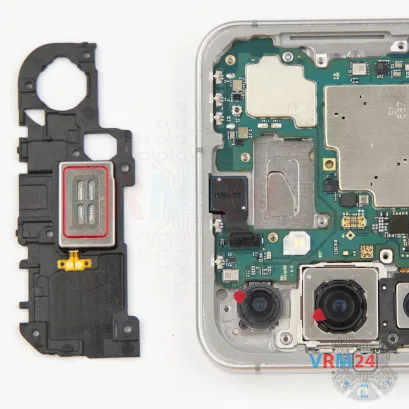

Мы вынимаем крышку. На крышке расположен динамик. Убираем его в сторону.

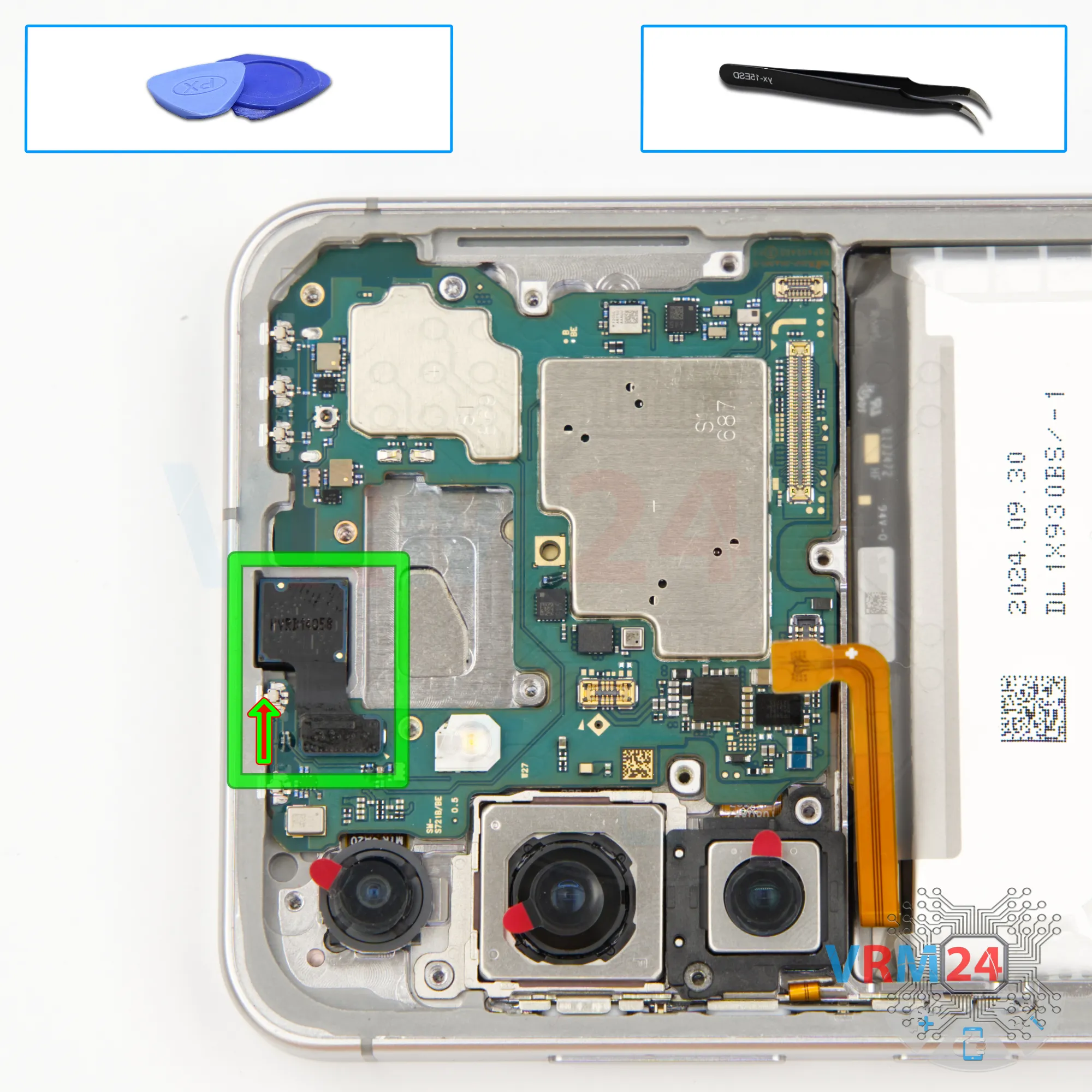

Теперь мы можем отсоединить фронтальную камеру.

Аккуратно отсоединяем фронтальную камеру, и конечно же, лучше закрыть линзу, чтобы на нее не попала пыль.

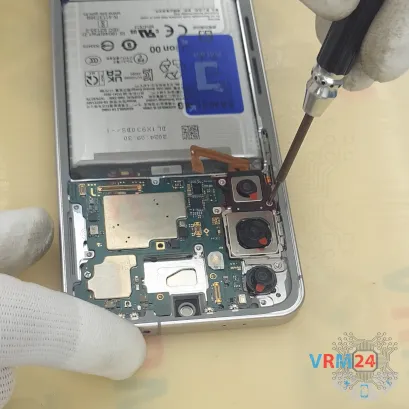

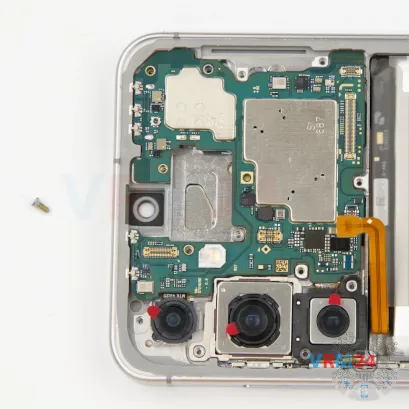

После этого мы можем выкрутить винт, который удерживает камеры и винт, который удерживает материнскую плату.

Для этого мы также используем крестовую отвертку полтора миллиметра.

После этого мы можем отсоединить материнскую плату в правильном месте.

Аккуратно подцепляем и поднимаем, вынимаем материнскую плату.

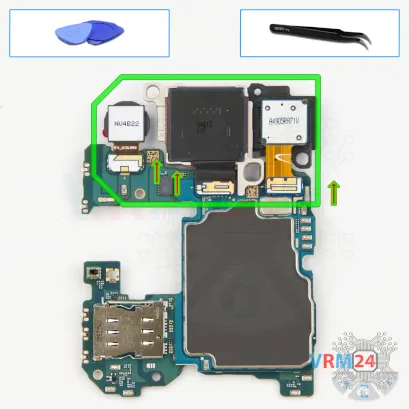

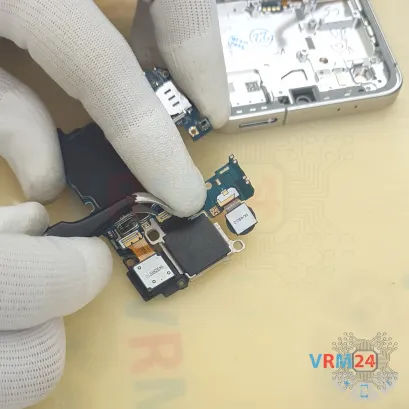

Переворачиваем материнскую плату и отсоединяем камеры и убираем камеры в сторону.

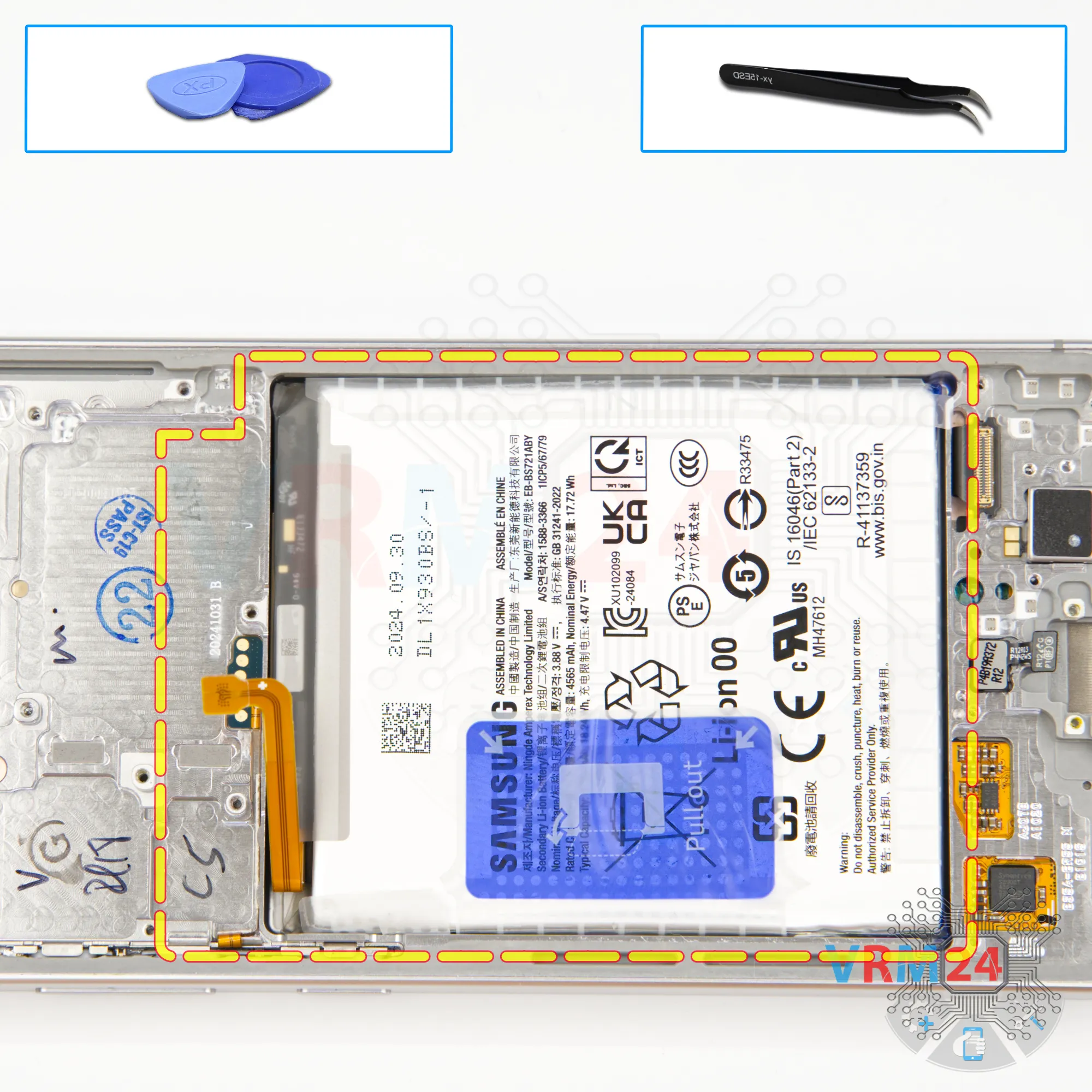

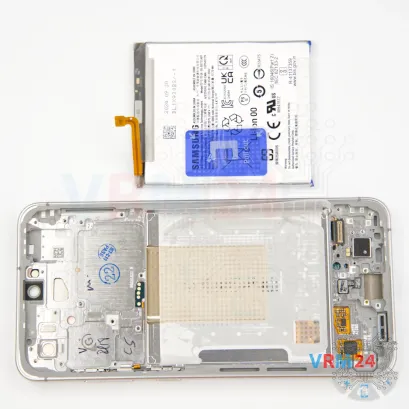

Наконец мы переходим к отсоединению батареи.

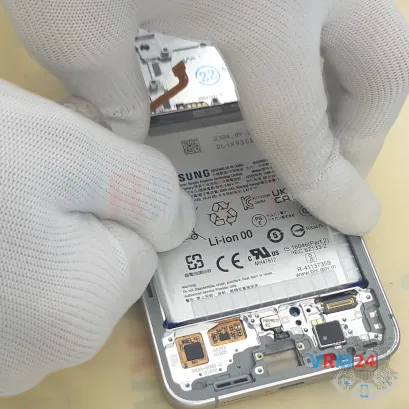

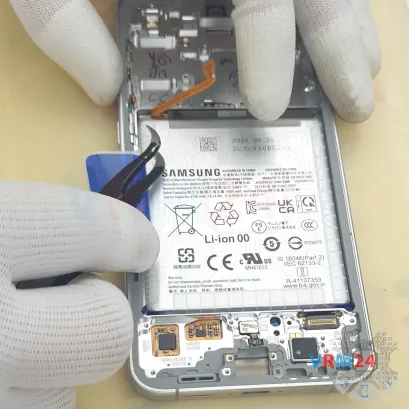

Традиционно для Самсунг и батарей тех лет у нас синий язычок и два прозрачных язычка по краям, которые нам нужно отвернуть. И соответственно за синий язычок нам нужно потянуть вверх.

И как обычно мы тянем за синий язычок вверх и не можем отсоединить батарею, поскольку батарея, с одной стороны, у нас припаялась. Возможно, из-за высокой температуры. Поэтому нам вначале нужно найти это место, отсоединить в этом месте батарею и затем уже аккуратно потянуть вверх и вынуть батарею.

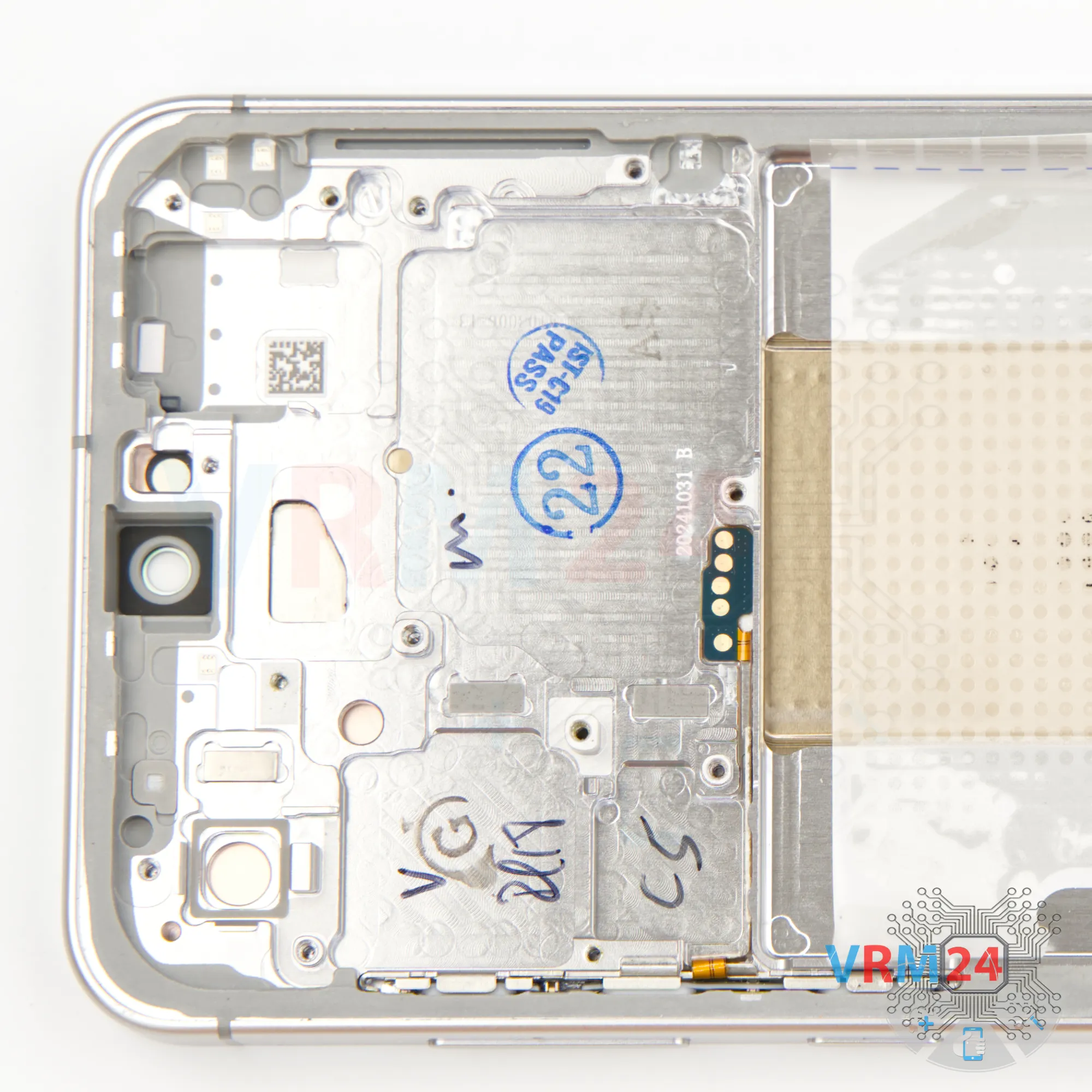

ℹ️️ В рамке дисплея остались: сканер отпечатков пальцев и вибромотор.
