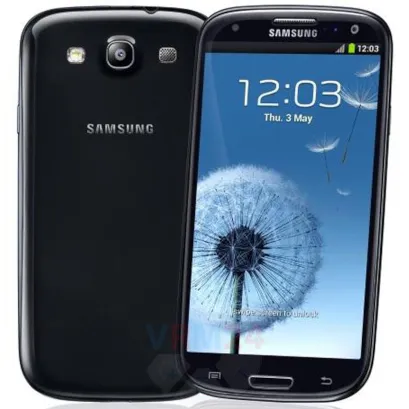

Samsung Galaxy S3 GT-i9300
Samsung Galaxy S3 GT-i9300
Сложность разборки:
Легко
Время разборки:
3 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Galaxy S3 GT-i9300 (Самсунг Галакси Эс 3) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Специалист по созданию контента.

Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 1/1

Шаг 1.

Открываем заднюю крышку.

Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 2/1 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 2/2

Шаг 2.

Вынимаем аккумуляторную батарею.
Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 3/1 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 10 болтов по периметру телефона.
Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 4/1 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 4/2

Шаг 4.

Аккуратно отсоединяем среднюю рамку.
Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 5/1 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 5/2 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 5/3

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем фиксирующий болт, отключаем коннектор и отсоединяем блок слота Сим-Флэш карт.

Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 6/1 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 6/2 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 6/3

Шаг 6.

Отсоединяем верхний блок с динамиком.

Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 7/1 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 7/2 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 7/3 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 7/4 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 7/5

Шаг 7.

Отключаем коннекторы вверху и внизу и отсоединяем печатную плату.

Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 8/1 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 8/2

Шаг 8.

При помощи отвертки (крестовая 1,5 мм) откручиваем болт и отсоединяем основную камеру.
Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 9/1 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 9/2

Шаг 9.

Отключаем коаксиальный кабель и вынимаем боковые кнопки громкости.
Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 10/1 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 10/2 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 10/3

Шаг 10.

Снимаем шлейф с боковыми кнопками и динамиком (спикер).
Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 11/1 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 11/2 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 11/3

Шаг 11.

Аккуратно отсоединяем вибромотор.
Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 12/1 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 12/2 Как разобрать Samsung Galaxy S3 GT-i9300, Шаг 12/3

Шаг 12.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy S3 GT-i9300 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy S3 GT-i9300
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 3 минут.
Наше руководство подходит для всех моделей Samsung Galaxy S3 GT-i9300 — Самсунг Галакси Эс 3, выпущенных для рынков разных стран.
