Разборка/Ремонт мобильного девайса Samsung Galaxy S4 Active GT-I9295 (Самсунг Галакси Эс 4 Актив) с описанием каждого шага и необходимого набора инструментов.

5143

Просмотры

—

Поделиться

8

Вопросы

Вадим Попов

Вадим Попов

Автор, Контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Открываем заднюю крышку

Шаг 1.

Открываем заднюю крышку

Открываем заднюю крышку.

Отсоединяем АКБ

Шаг 2.

Отсоединяем АКБ

Отсоединяем аккумуляторную батарею.

Удаляем заглушки

Шаг 3.

Удаляем заглушки

Снимаем заглушки скрывающие болты.

Откручиваем винты

Шаг 4.

Откручиваем винты

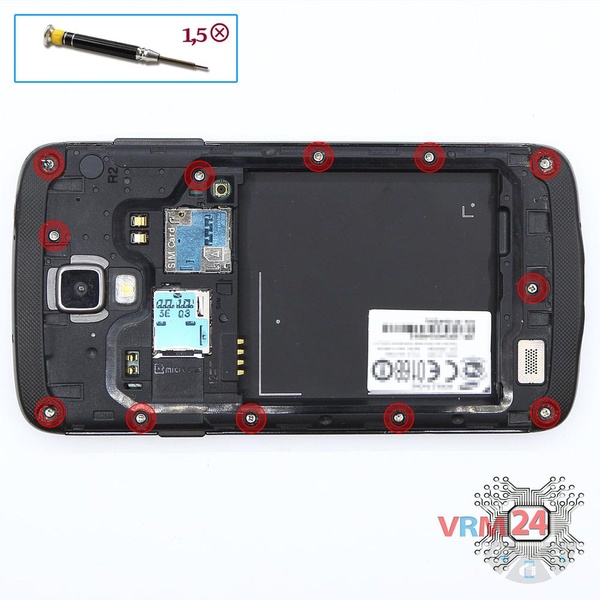

При помощи отвертки (крестовая 1,5 мм) откручиваем 12 болтов по периметру телефона.

Открываем среднюю крышку

Шаг 5.

Открываем среднюю крышку

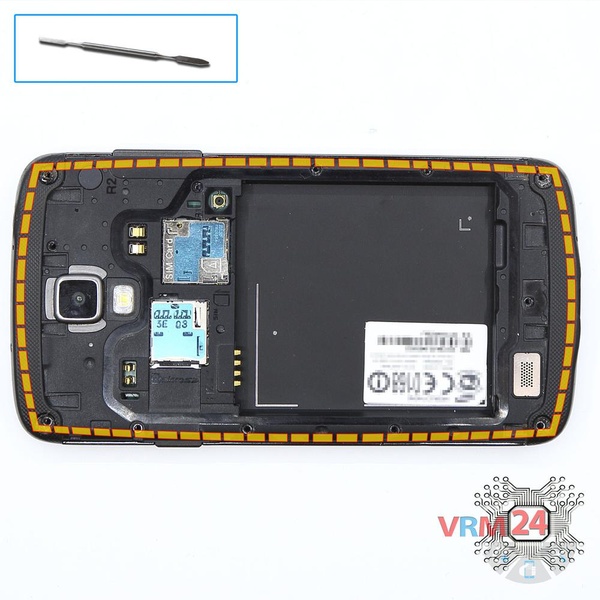

Отсоединяем среднюю рамку.

Отсоединяем фиксатор

Шаг 6.

Отсоединяем фиксатор

При помощи отвертки (крестовая 1,5 мм) откручиваем 2 болта в нижней части и снимаем панель фиксирующую разъем гарнитуры.

Отсоединяем коаксиальный кабель

Шаг 7.

Отсоединяем коаксиальный кабель

Отсоединяем коннекторы и снимаем коаксиальный кабель.

Отсоединяем субплату

Шаг 8.

Отсоединяем субплату

Отсоединяем коннектор на основной плате и вынимаем нижнюю плату.

Отсоединяем коннекторы

Шаг 9.

Отсоединяем коннекторы

Отсоединяем коннекторы на печатной плате.

Отсоединяем печатную плату

Шаг 10.

Отсоединяем печатную плату

Вынимаем печатную плату.

Отсоединяем фиксатор

Шаг 11.

Отсоединяем фиксатор

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и вынимаем уплотнитель.

Отсоединяем фронтальную камеру

Шаг 12.

Отсоединяем фронтальную камеру

Из фиксирующих отверстий в рамке модуля вынимаем сенсор приближения и фронтальную камеру.

Отсоединяем слуховой динамик

Шаг 13.

Отсоединяем слуховой динамик
Из фиксирующих отверстий в рамке модуля вынимаем динамик.
В рамке дисплейного модуля

Шаг 14.

В рамке дисплейного модуля
Элементы на рамке модуля.
Евгений Кузьмин

Евгений Кузьмин

Специалист сервисного центра

Разборка\Ремонт имеет easy сложность и по времени занимает примерно 6 минут.
