Samsung Galaxy S8 SM-G950

Сложность разборки:
Сложно

Время разборки:
14 мин

Разборка/Ремонт мобильного девайса Samsung Galaxy S8 SM-G950 (Самсунг Галакси Эс 8) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 1/1

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 1/2

Шаг 1.

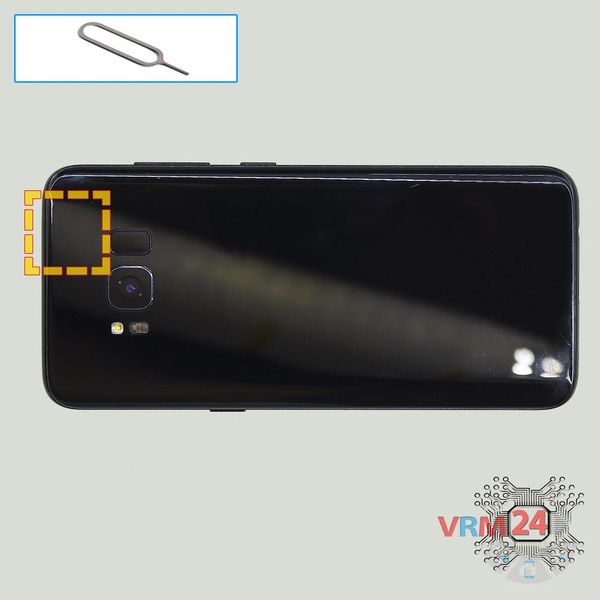

При помощи инструмента ключ открываем слот сим карты и вынимаем его.

⚠️ Обратите внимание!

Не нажимайте слишком сильно это может привести к поломке.

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 2/1

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 2/2

Шаг 2.

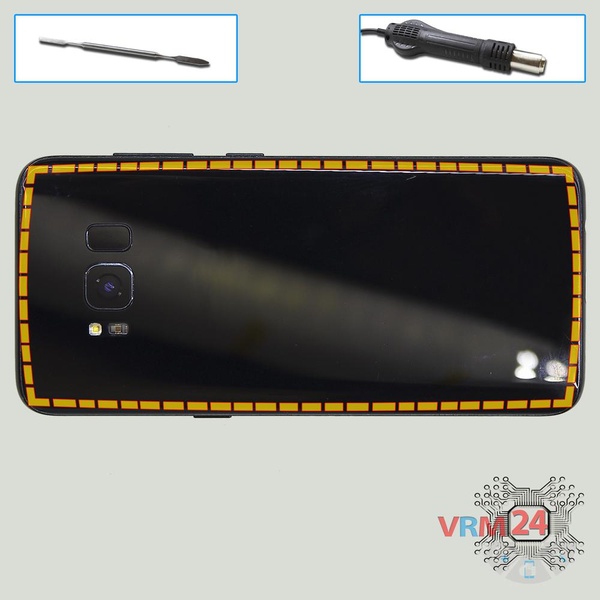

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 3/1

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 3/2

Шаг 3.

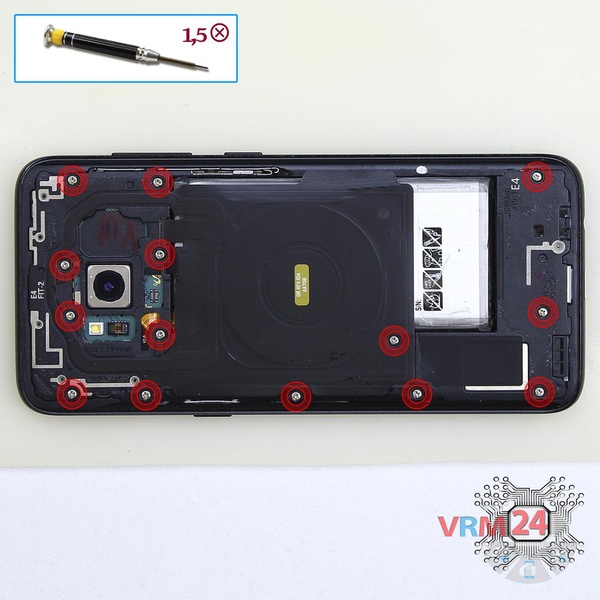

При помощи отвертки (крестовая 1,5 мм) откручиваем 14 болтов по периметру телефона.

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 4/1

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 4/2

Шаг 4.

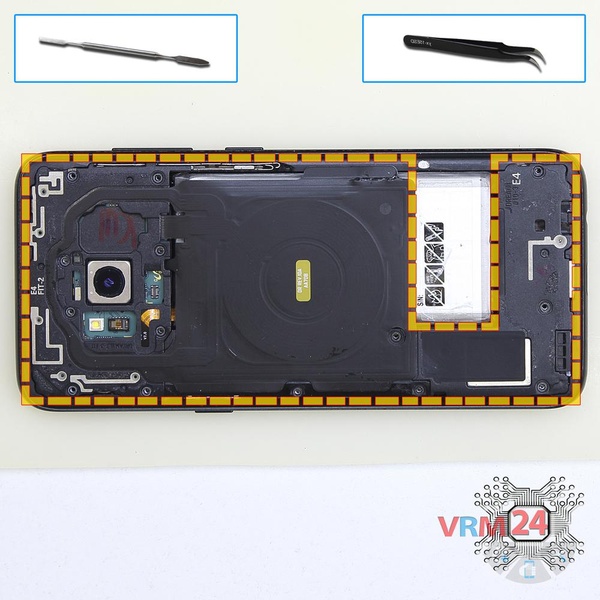

Отсоединяем верхнюю панель с вкладышем NFC, боковую панель и нижний блок с динамиком.

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 5/1

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 5/2

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 5/3

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 5/4

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 5/5

Шаг 5.

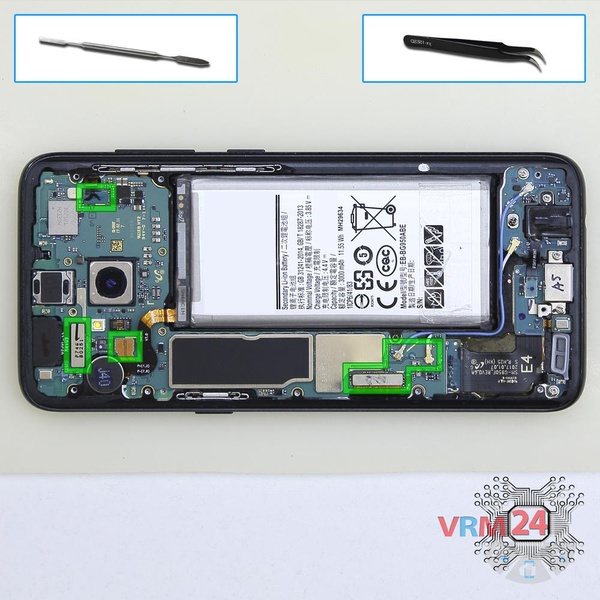

Отсоединяем коннекторы на печатной плате.

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 6/1

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 6/2

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 6/3

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 6/4

Шаг 6.

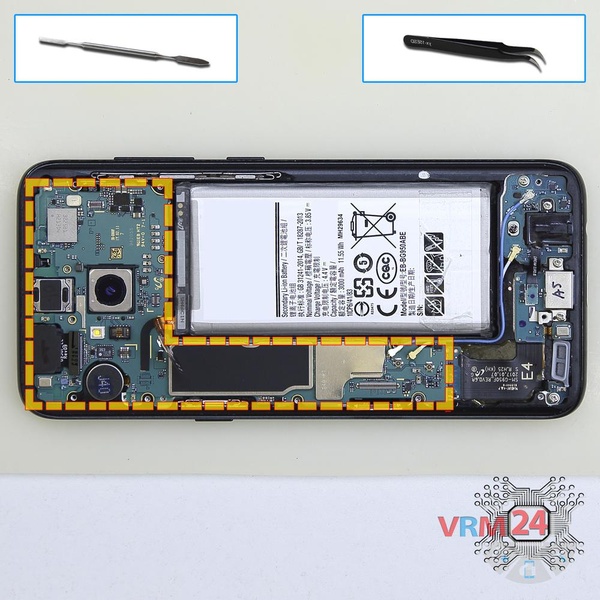

Приподнимаем печатную плату, отсоединяем межплатный коннектор с внутренней стороны и снимаем плату.

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 7/1

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 7/2

Шаг 7.

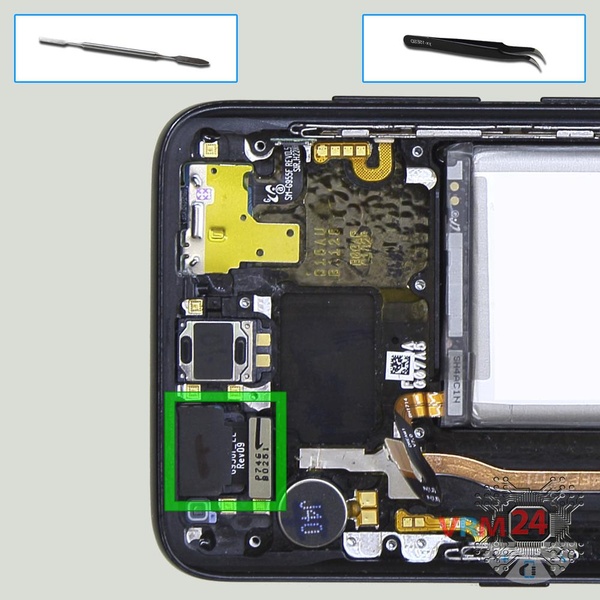

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 8/1

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 8/2

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 8/3

Шаг 8.

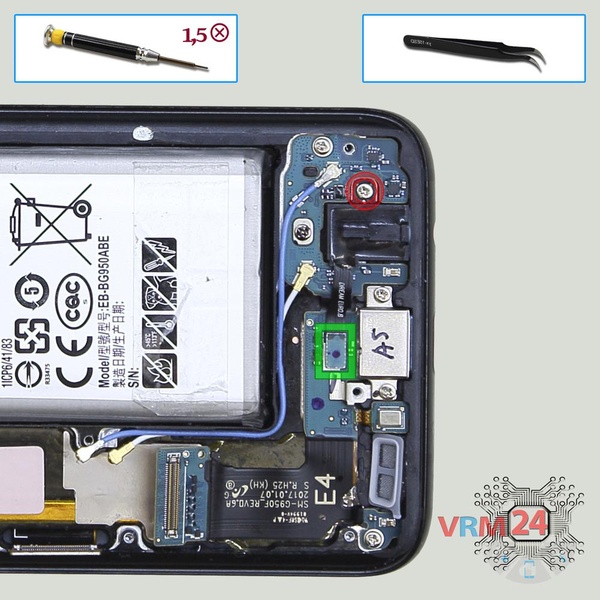

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на нижней плате, отсоединяем коннектор и вынимаем разъем гарнитуры.

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 9/1

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 9/2

Шаг 9.

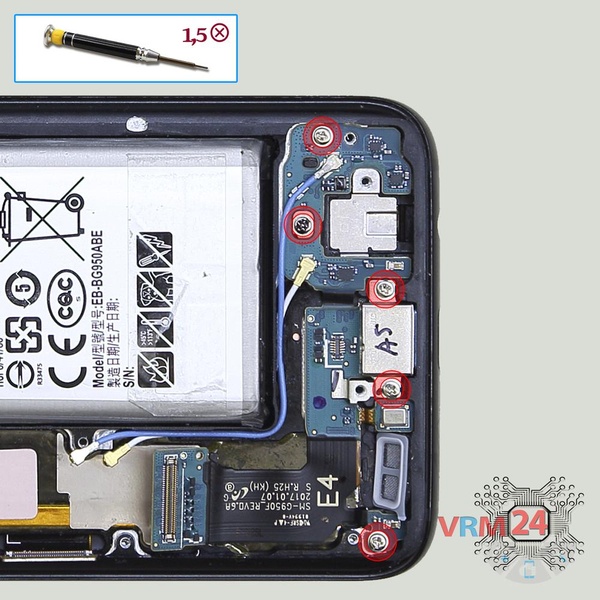

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов на нижней плате.

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 10/1

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 10/2

Шаг 10.

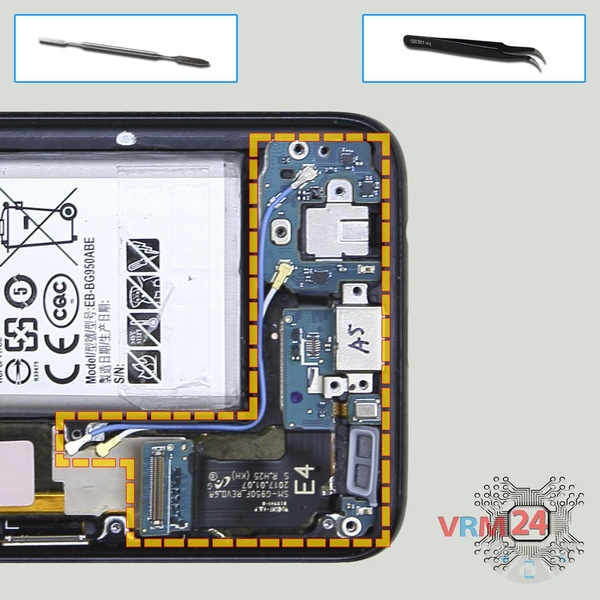

Снимаем нижнюю печатную плату.

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 11/1

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 11/2

Шаг 11.

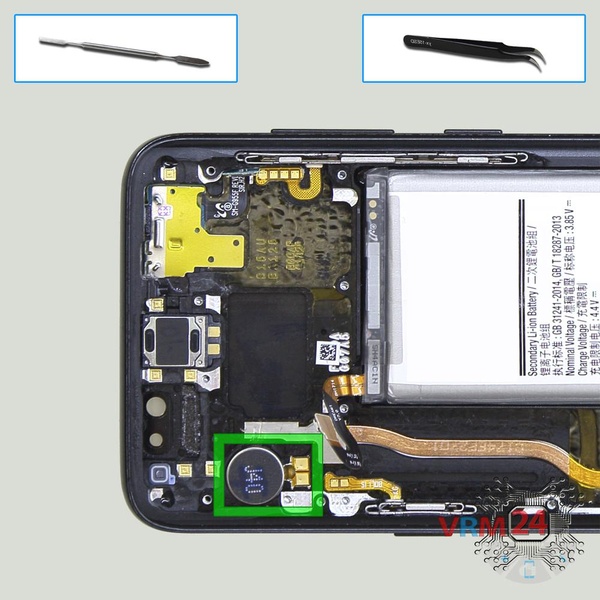

Из фиксирующего отверстия в рамке модуля вынимаем вибромотор.

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 12/1

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 12/2

Как разобрать Samsung Galaxy S8 SM-G950, Шаг 12/3

Шаг 12.

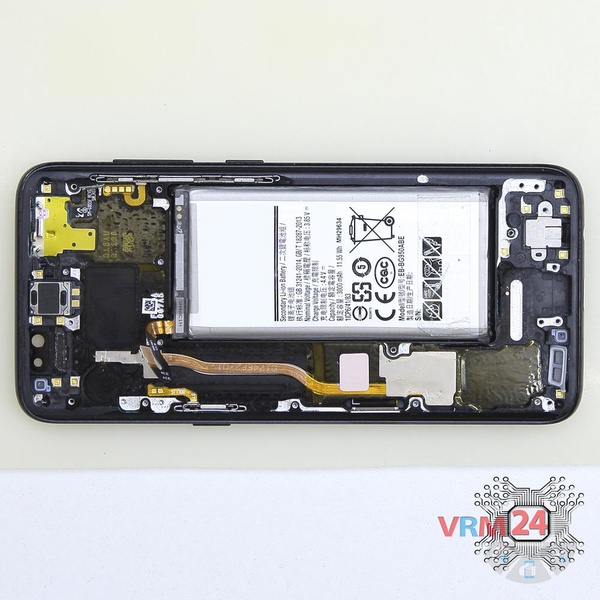

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy S8 SM-G950 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy S8 SM-G950

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет высокую сложность и по времени занимает примерно 14 минут.
Наше руководство подходит для всех моделей Samsung Galaxy S8 SM-G950 — Самсунг Галакси Эс 8, выпущенных для рынков разных стран.
