Открываем заднюю крышку

Шаг 1.

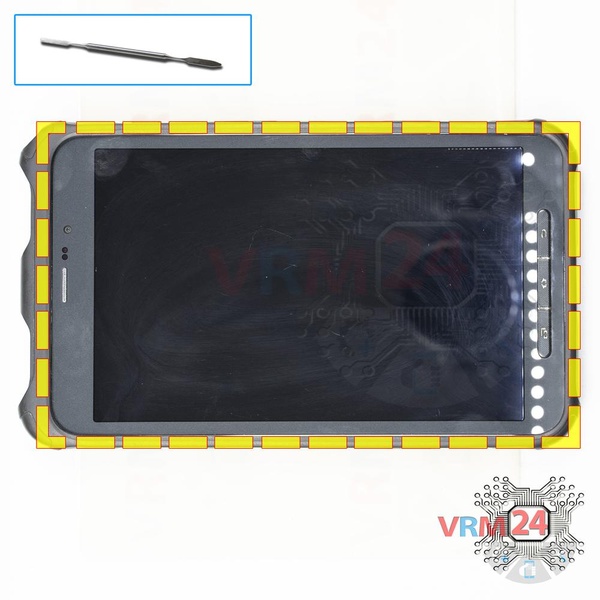

Открываем заднюю крышку
Открываем защитную крышку.
Открываем заднюю крышку

Шаг 2.

Открываем заднюю крышку

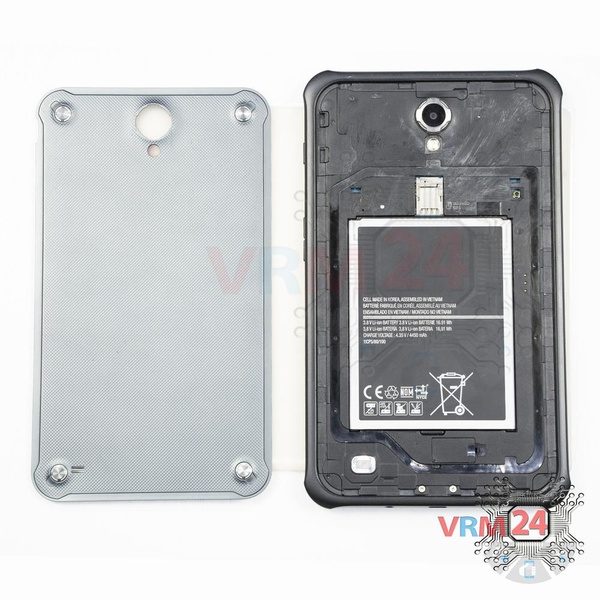

Открываем заднюю крышку.
Отсоединяем АКБ

Шаг 3.

Отсоединяем АКБ

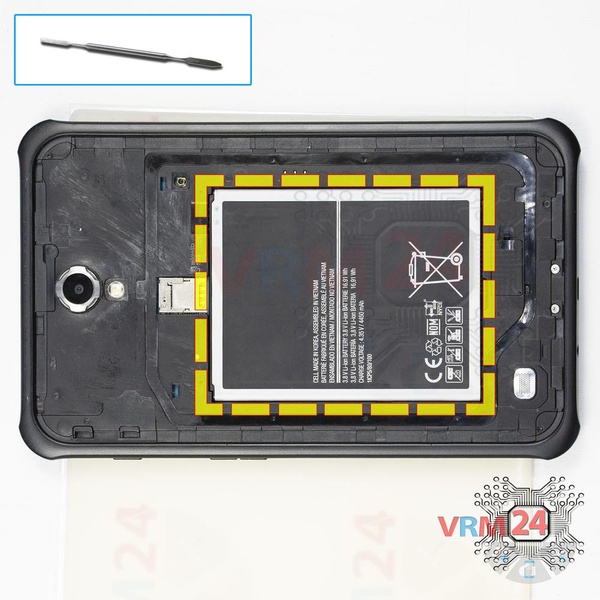

Отсоединяем аккумуляторную батарею. Модель батареи для Samsung Galaxy Tab Active - EB-BT365BBE.

Откручиваем винты

Шаг 4.

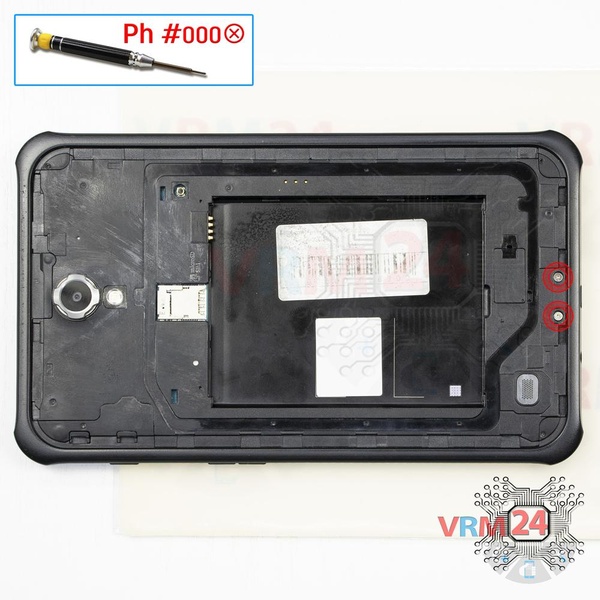

Откручиваем винты
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта.
Отсоединяем коннектор

Шаг 5.

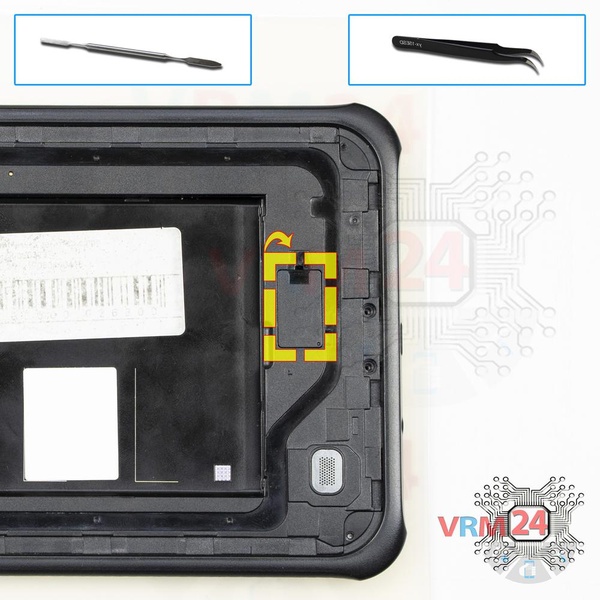

Отсоединяем коннектор
Открываем крышку и отсоединяем коннектор.
Открываем дисплей

Шаг 6.

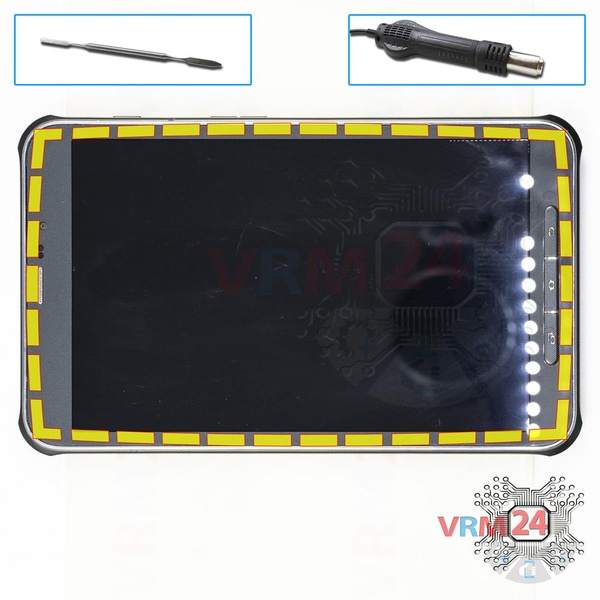

Открываем дисплей

Отсоединяем дисплейный модуль.

⚠ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Открываем крышку

Шаг 7.

Открываем крышку

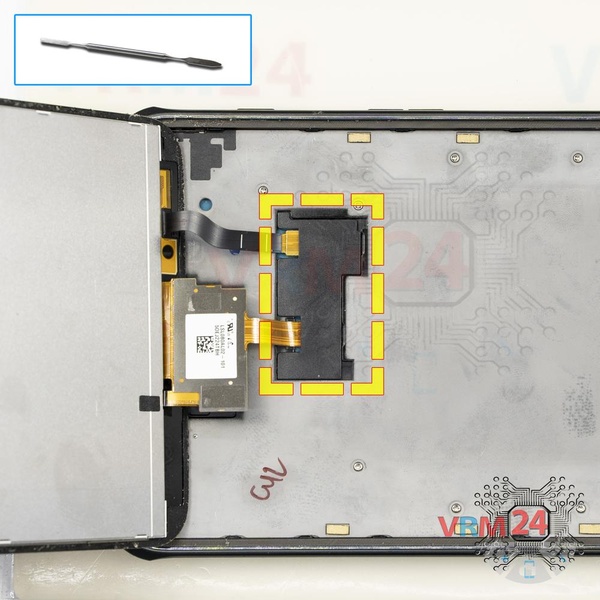

Открываем крышку скрывающие коннекторы.
Открываем дисплейный модуль

Шаг 8.

Открываем дисплейный модуль

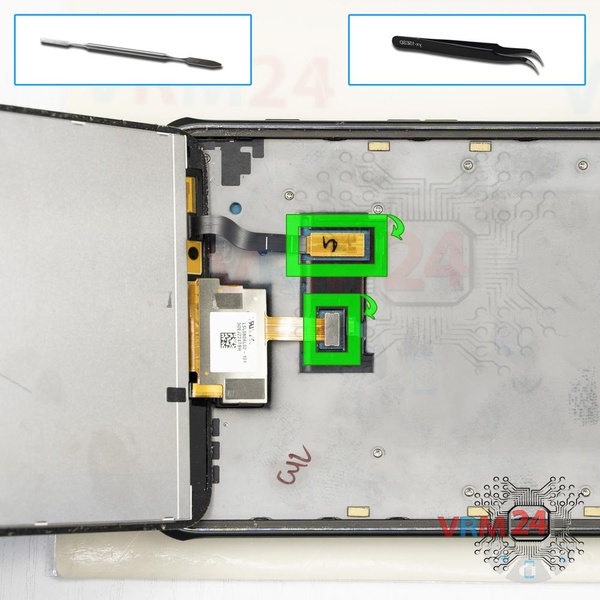

Отсоединяем коннекторы и убираем дисплейный модуль.
Откручиваем винты

Шаг 9.

Откручиваем винты

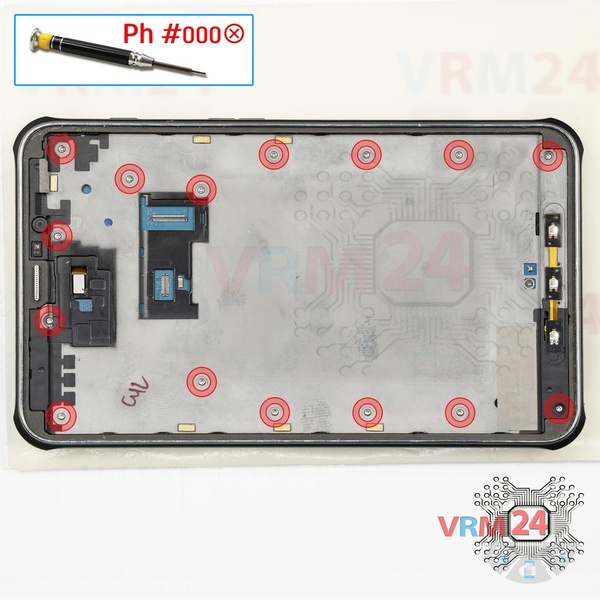

При помощи отвертки (крестовая 1,5 мм) откручиваем 14 винтов.
Откручиваем винт

Шаг 10.

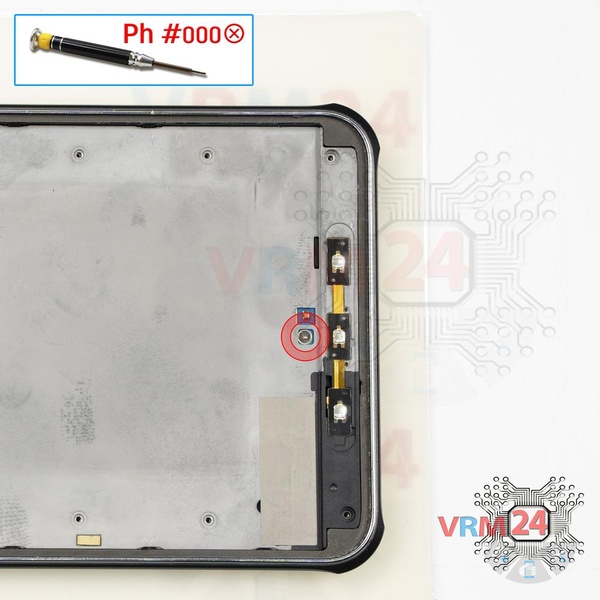

Откручиваем винт
При помощи отвертки (крестовая 1,5 мм) откручиваем 1 короткий винт.
Открываем среднюю крышку

Шаг 11.

Открываем среднюю крышку

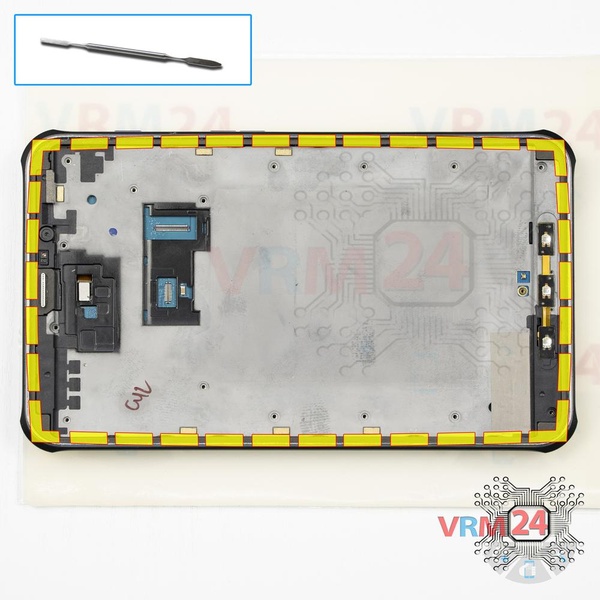

Отсоединяем среднюю крышку.
Отсоединяем субплату

Шаг 12.

Отсоединяем субплату

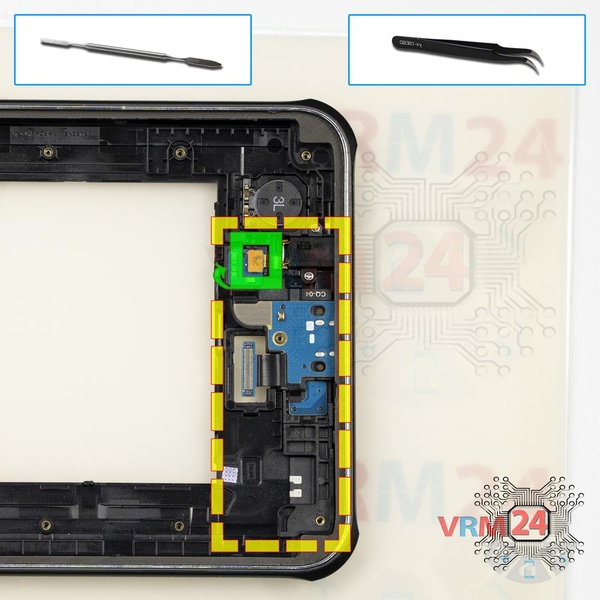

Отсоединяем коннектор и снимаем дополнительную печатную плату.
В средней крышке

Шаг 13.

В средней крышке

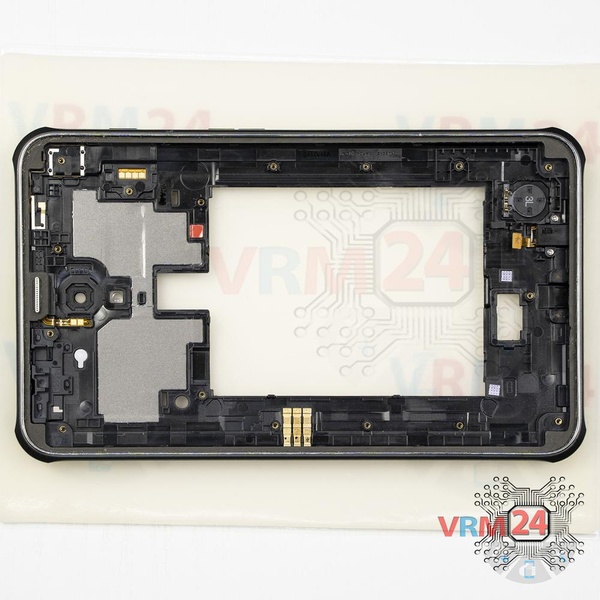

Средняя крышка.
Откручиваем винты

Шаг 14.

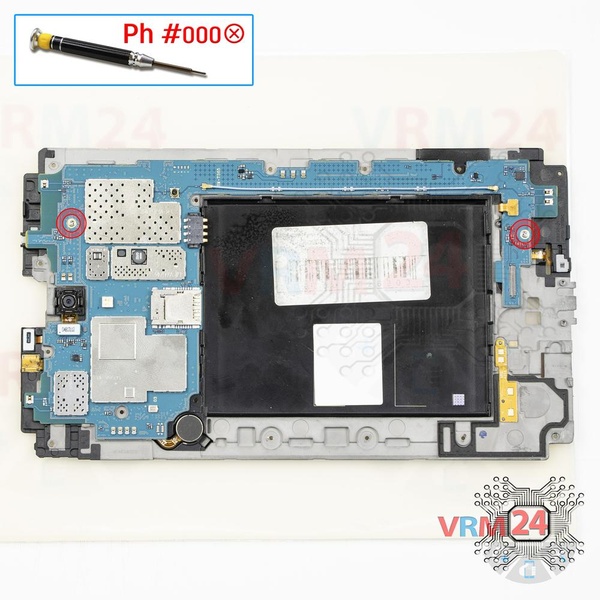

Откручиваем винты
При помощи отвертки (крестовая 1,5 мм) откручиваем 2 винта на печатной плате.
Отсоединяем основную камеру

Шаг 15.

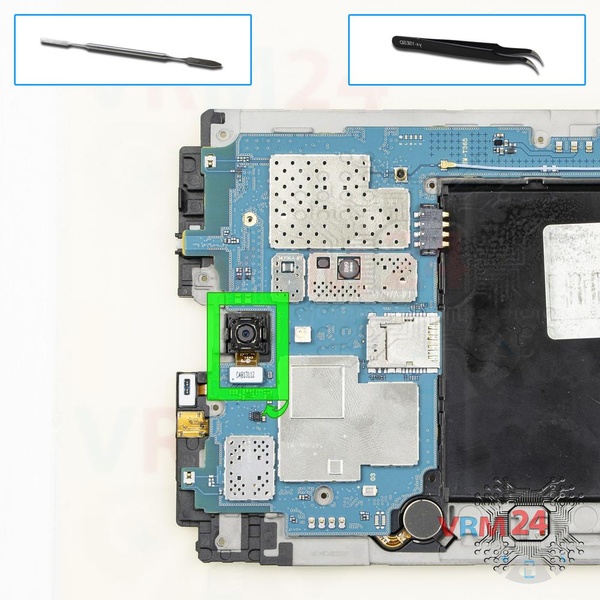

Отсоединяем основную камеру
Отсоединяем коннектор на печатной плате и снимаем основную камеру.
Отсоединяем коннектор

Шаг 16.

Отсоединяем коннектор

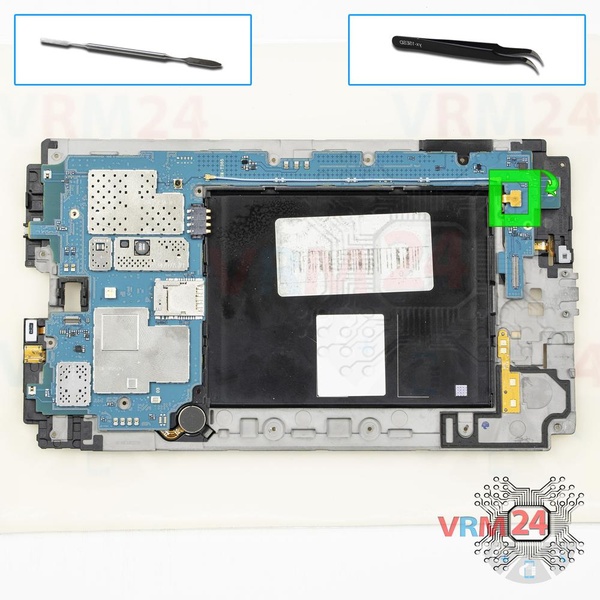

Отсоединяем коннектор на печатной плате.
Отсоединяем печатную плату

Шаг 17.

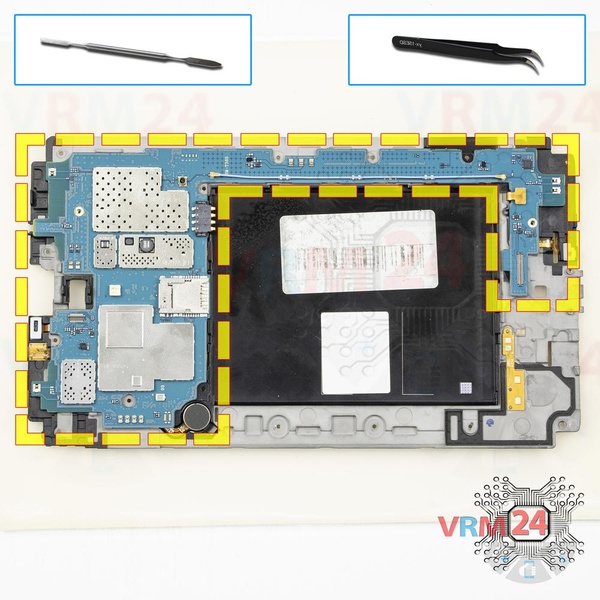

Отсоединяем печатную плату
Снимаем печатную плату.
Отсоединяем фронтальную камеру

Шаг 18.

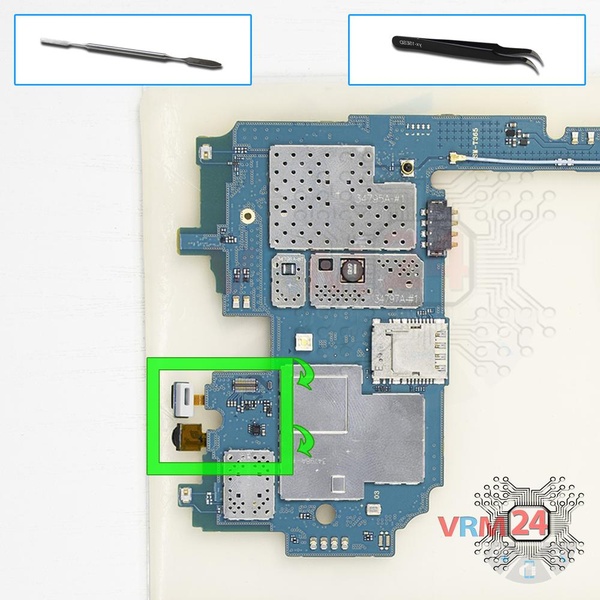

Отсоединяем фронтальную камеру
Отсоединяем коннекторы на печатной плате и снимаем фронтальную камеру и датчик приближения.
Евгений Кузьмин

Евгений Кузьмин

Специалист сервисного центра
Разборка и ремонт имеют hard уровень сложности и занимают примерно 15 минут. Наша инструкция подходит для всех моделей Samsung Galaxy Tab Active 8.0'' SM-T365 or Самсунг Галакси Таб Актив, выпущенных для рынков разных стран.
