⚠️️ Перед разборкой не забудьте выключить умные часы.
Сложность разборки:
Легко
Легко
Рекомендованные инструменты
Разборка/Ремонт мобильного девайса Samsung Galaxy Watch Active SM-R500 (Самсунг Галакси Вотч Актив) с описанием каждого шага и необходимого набора инструментов.

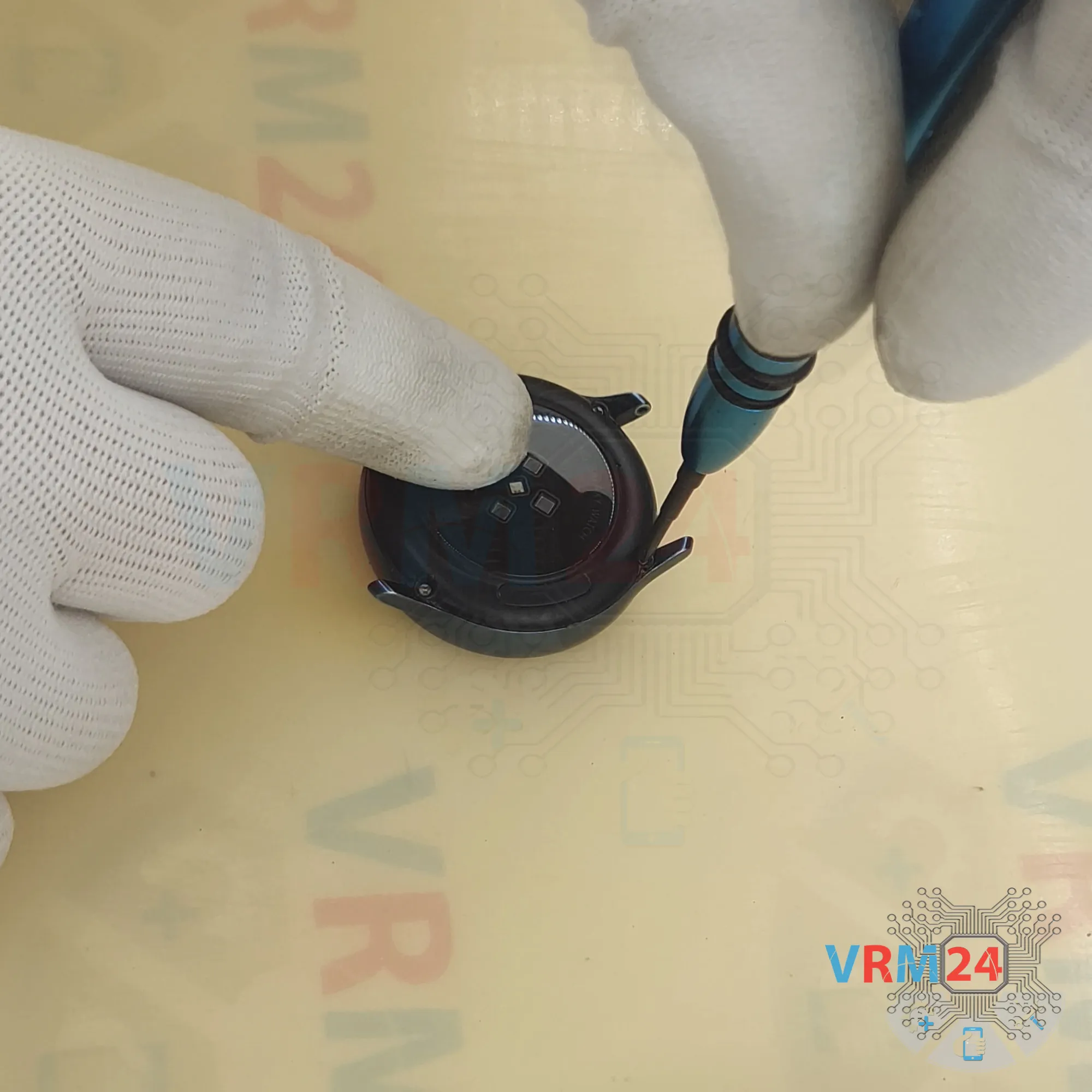

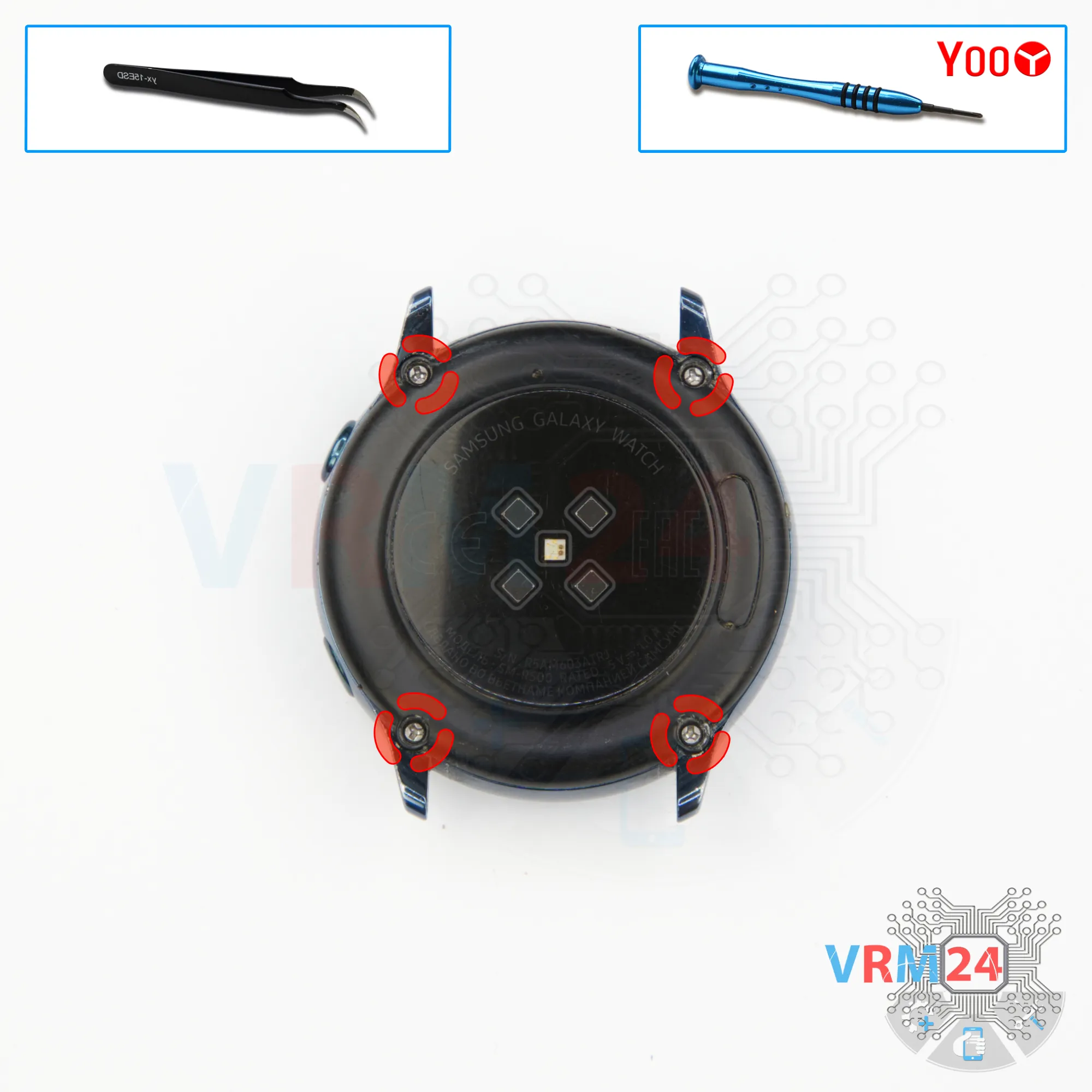

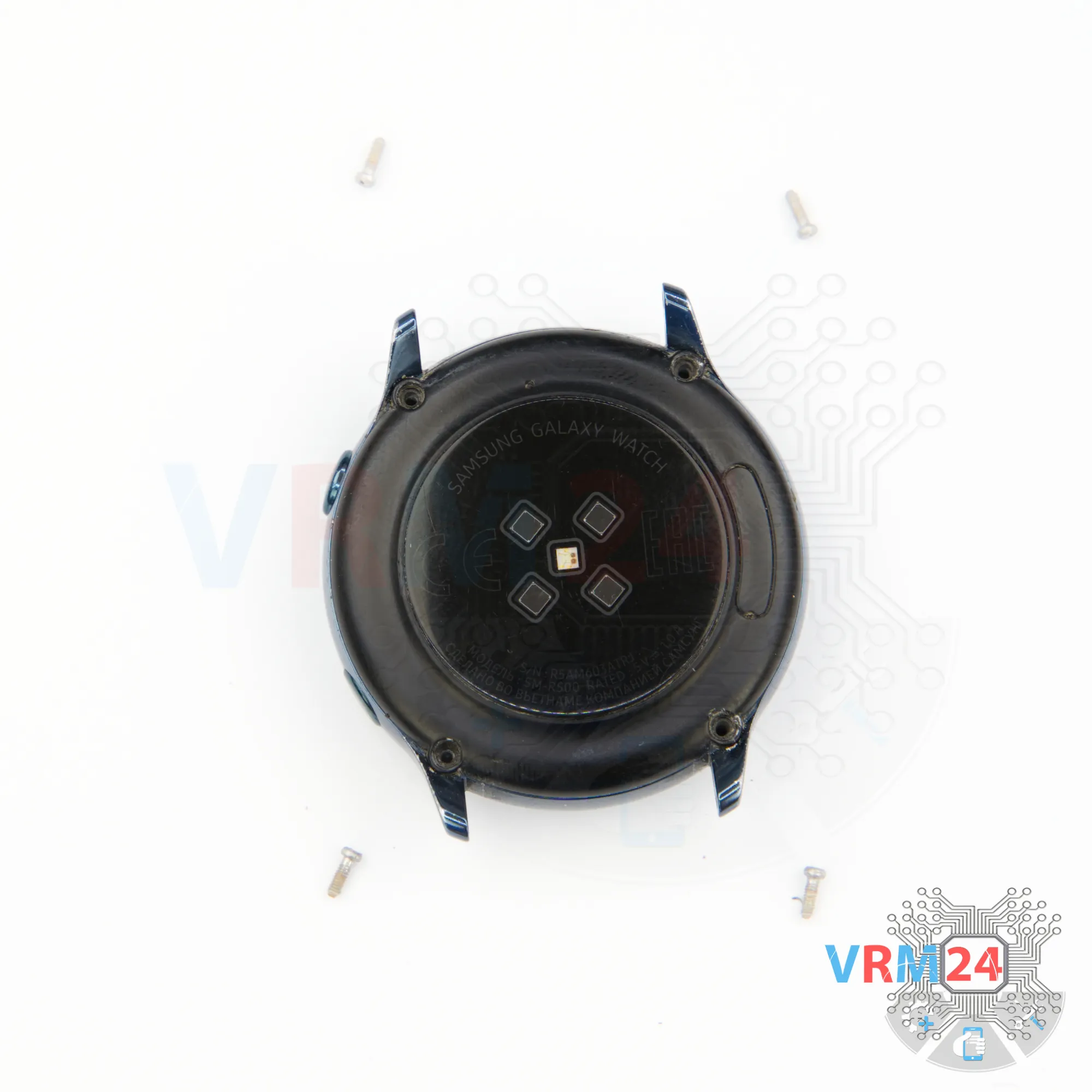

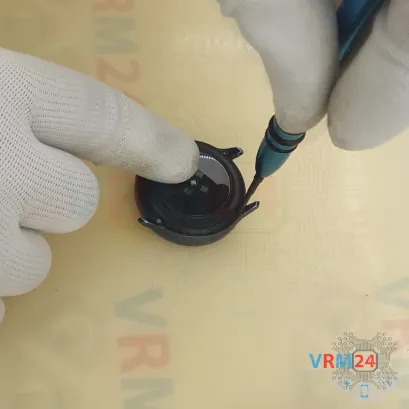

Шаг 2. Откручиваем винты
В первую очередь нам нужно выкрутить винты. Для этого мы используем специальную отвертку Tri-wing два миллиметра.
Аккуратно выкручиваем винты и располагаем на специальной поверхности.

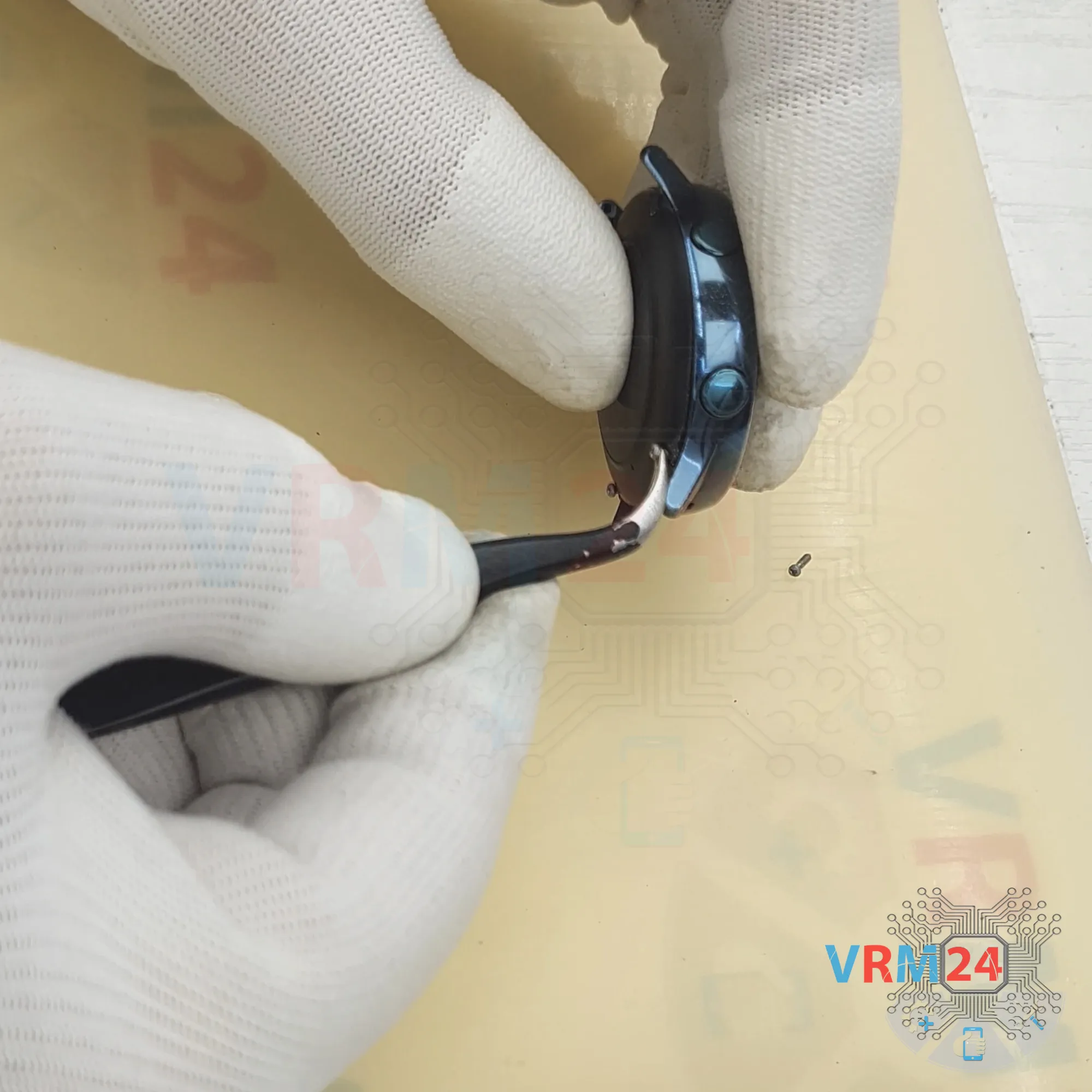

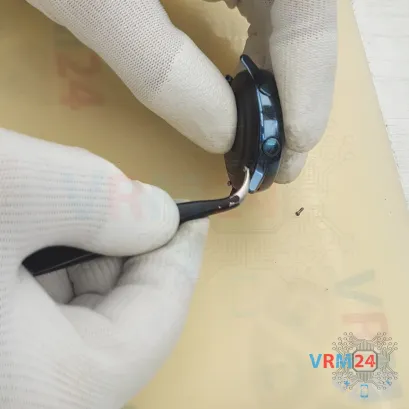

Винты у нас плохо вытаскиваются, они застревают в крышке. Поэтому нам лучше дополнительно использовать пинцет, чтобы аккуратно их вынуть.

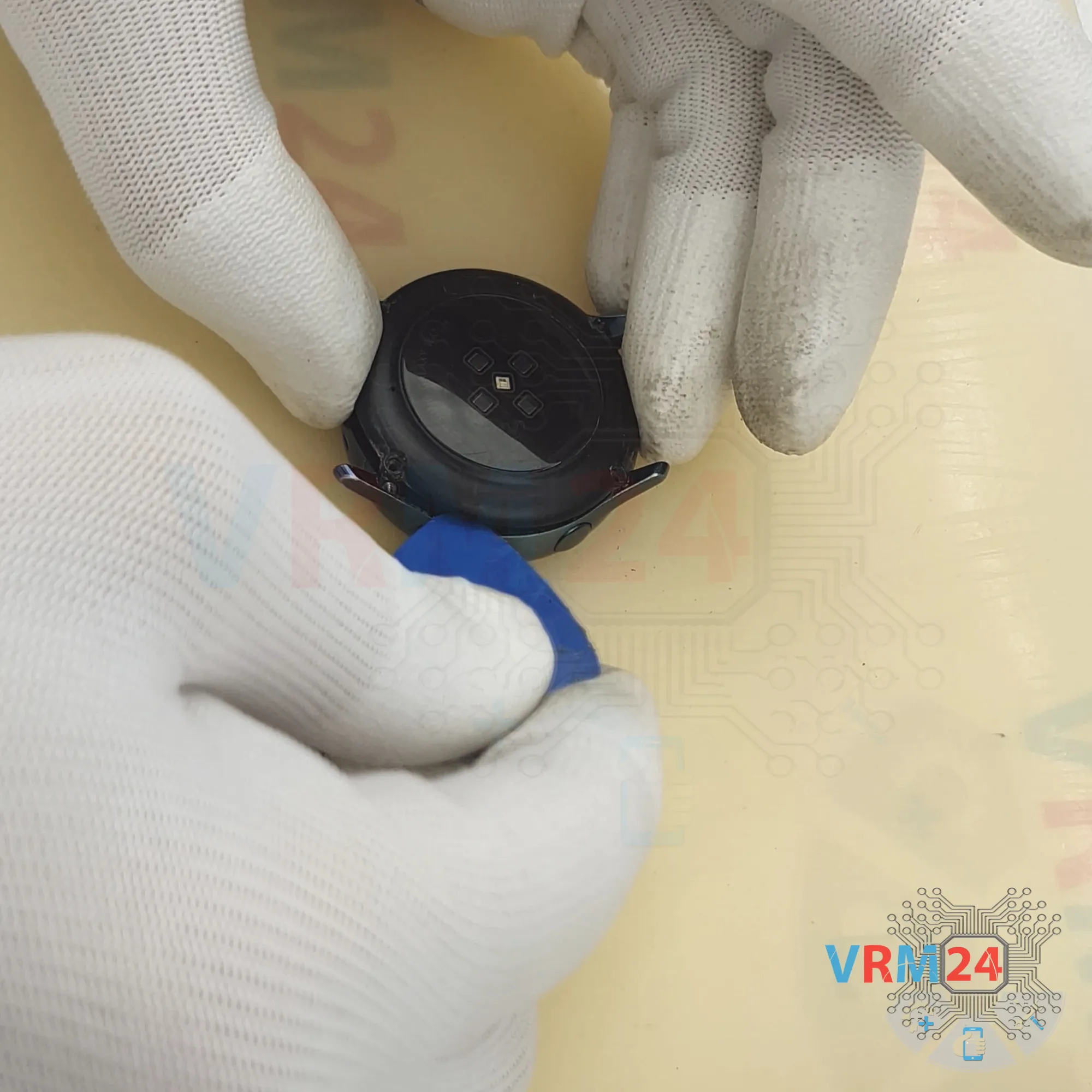

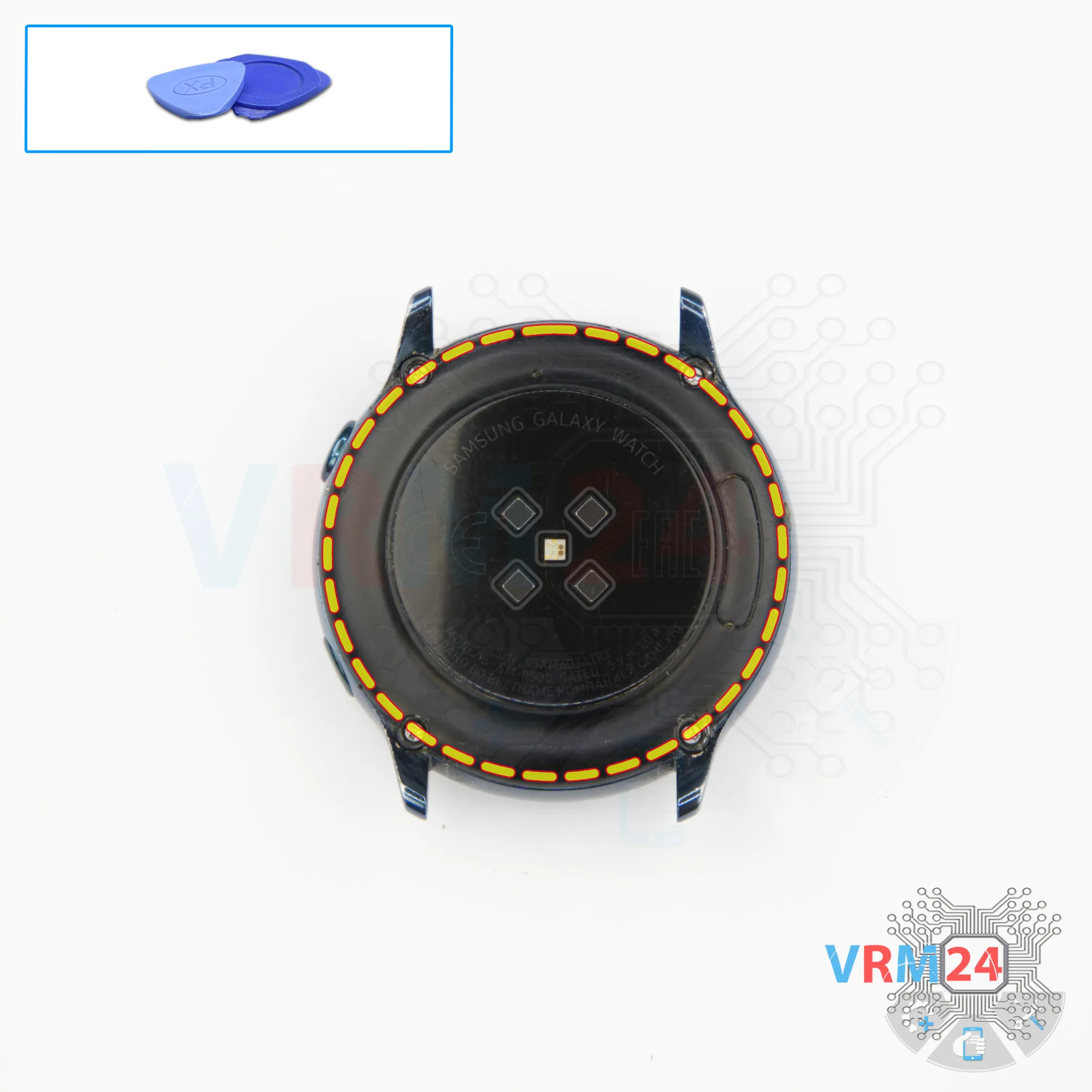

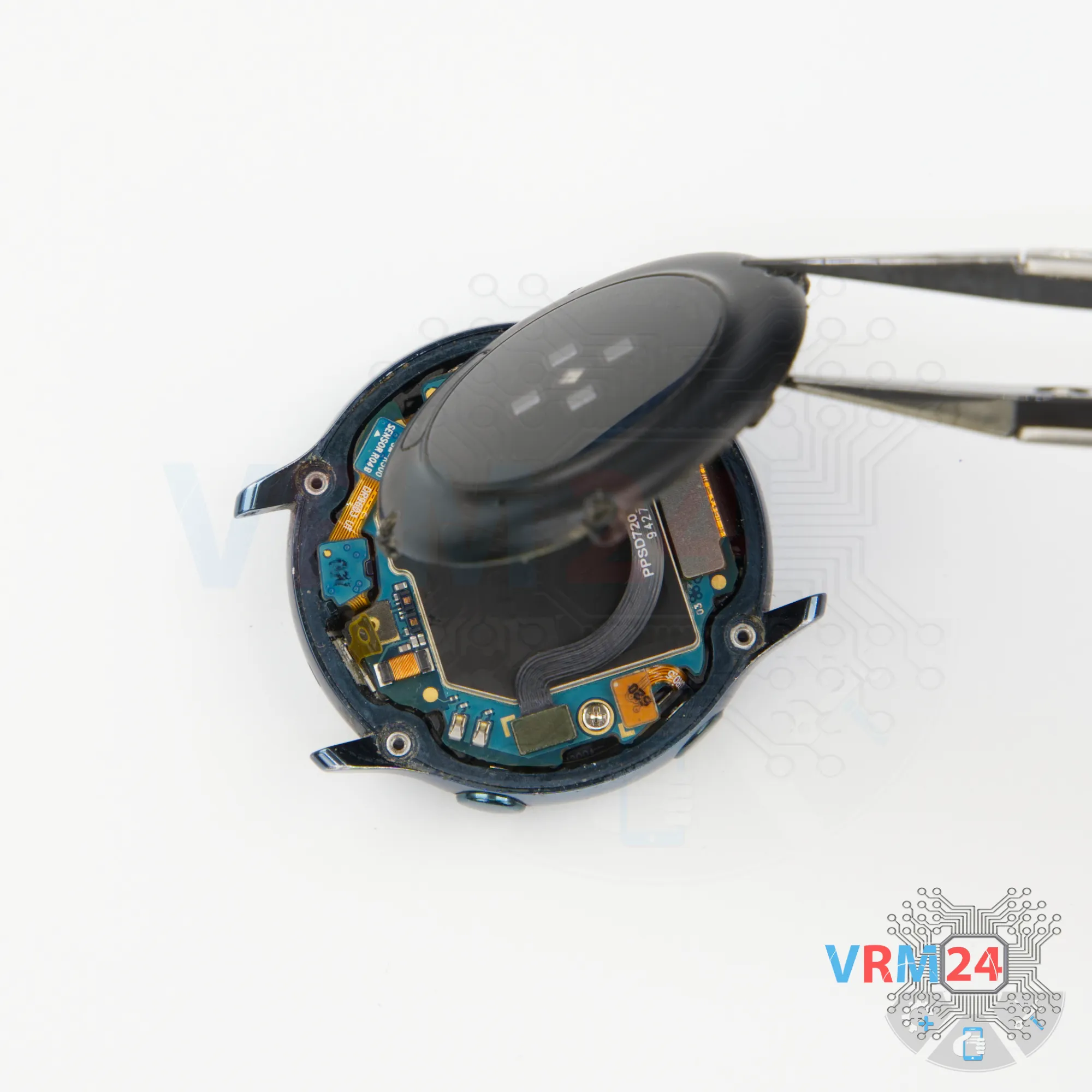

Шаг 3. Открываем заднюю крышку
Затем неметаллическим инструментом нужно аккуратно отсоединить крышку и приподнять ее.

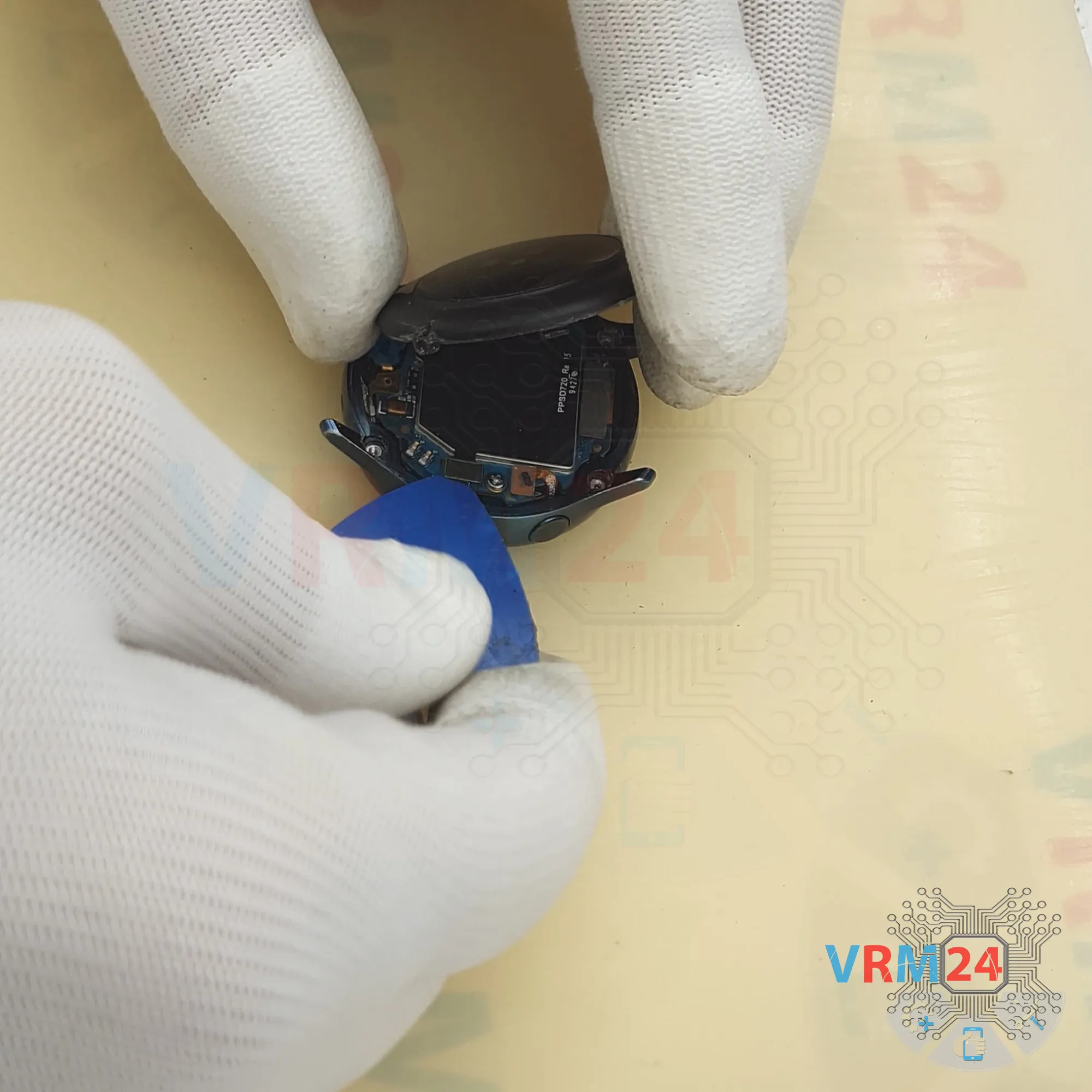

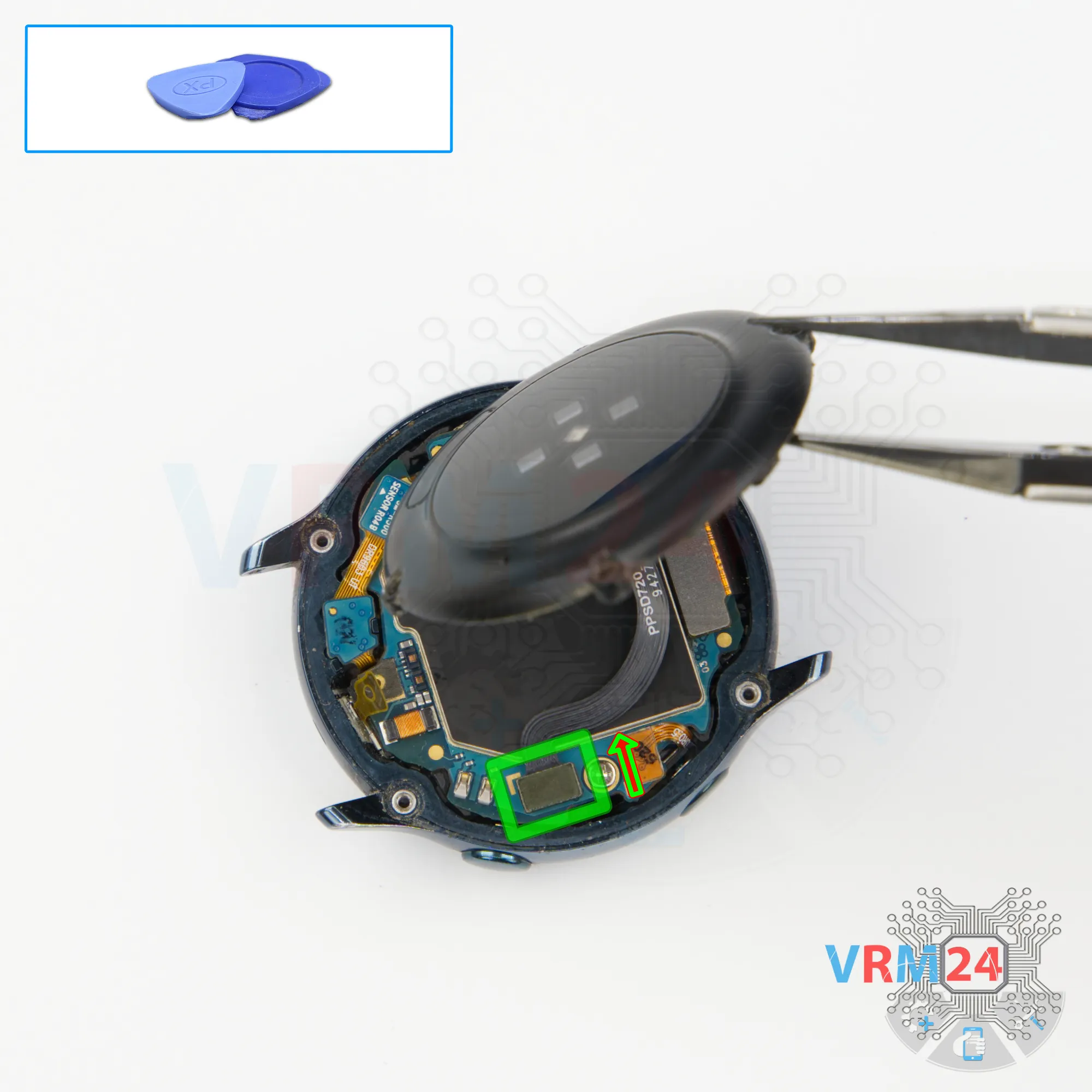

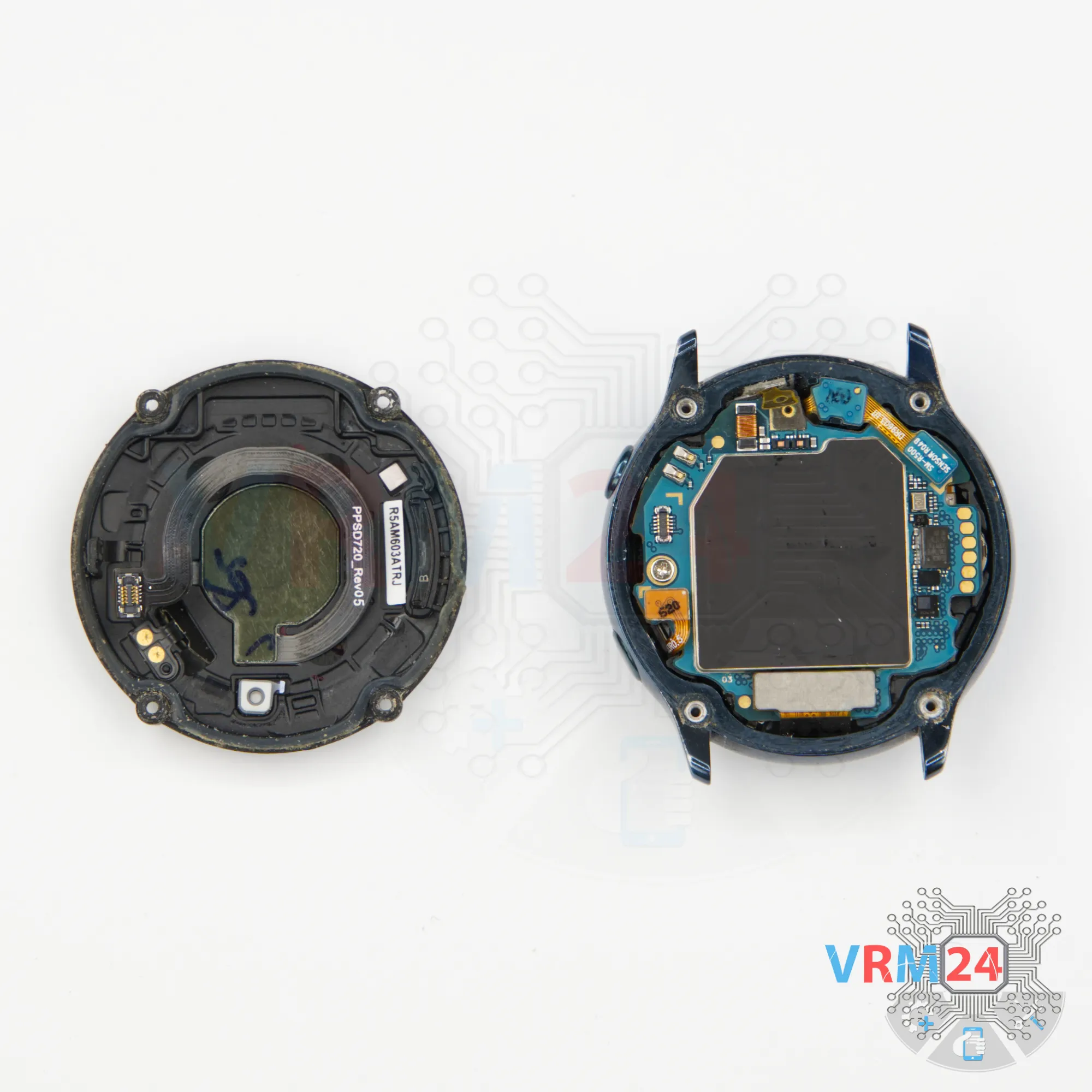

Шаг 4. Отсоединяем коннектор
Аккуратно приподнимаем крышку.
От крышки к материнской плате идет шлейф на сенсоры.

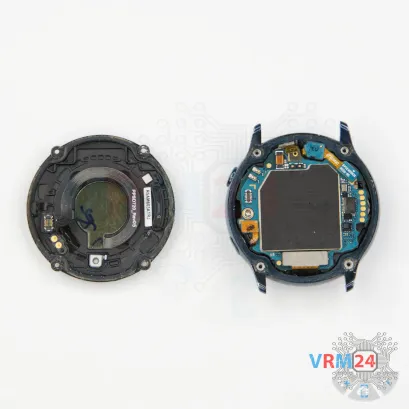

Отсоединяем разъем шлейфа и убираем заднюю крышку.

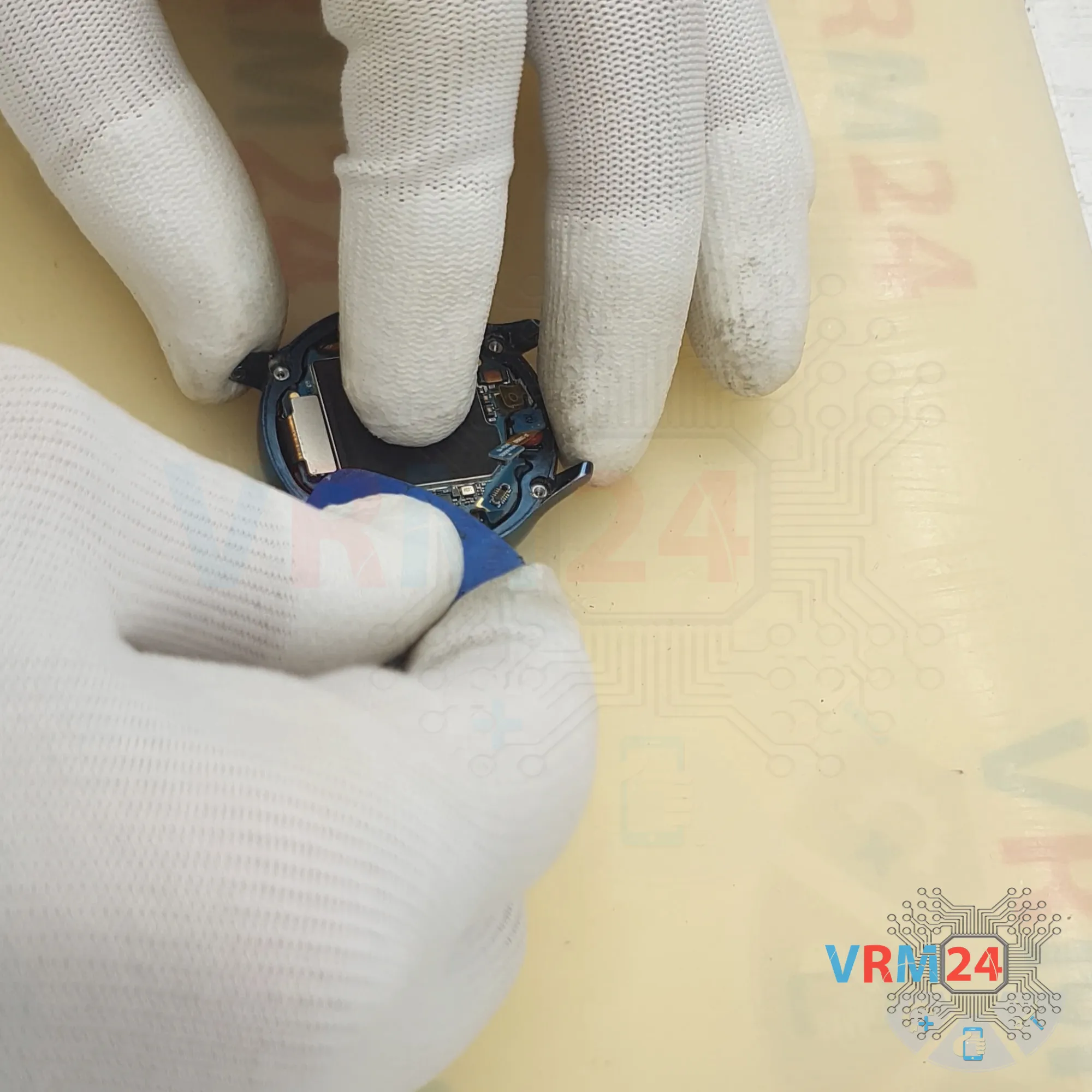

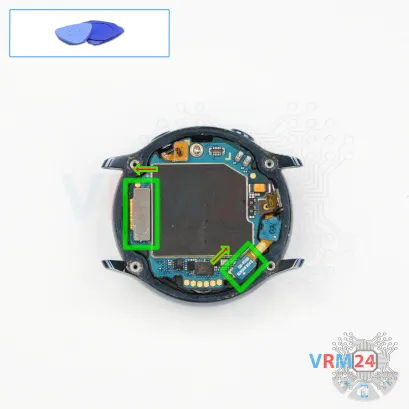

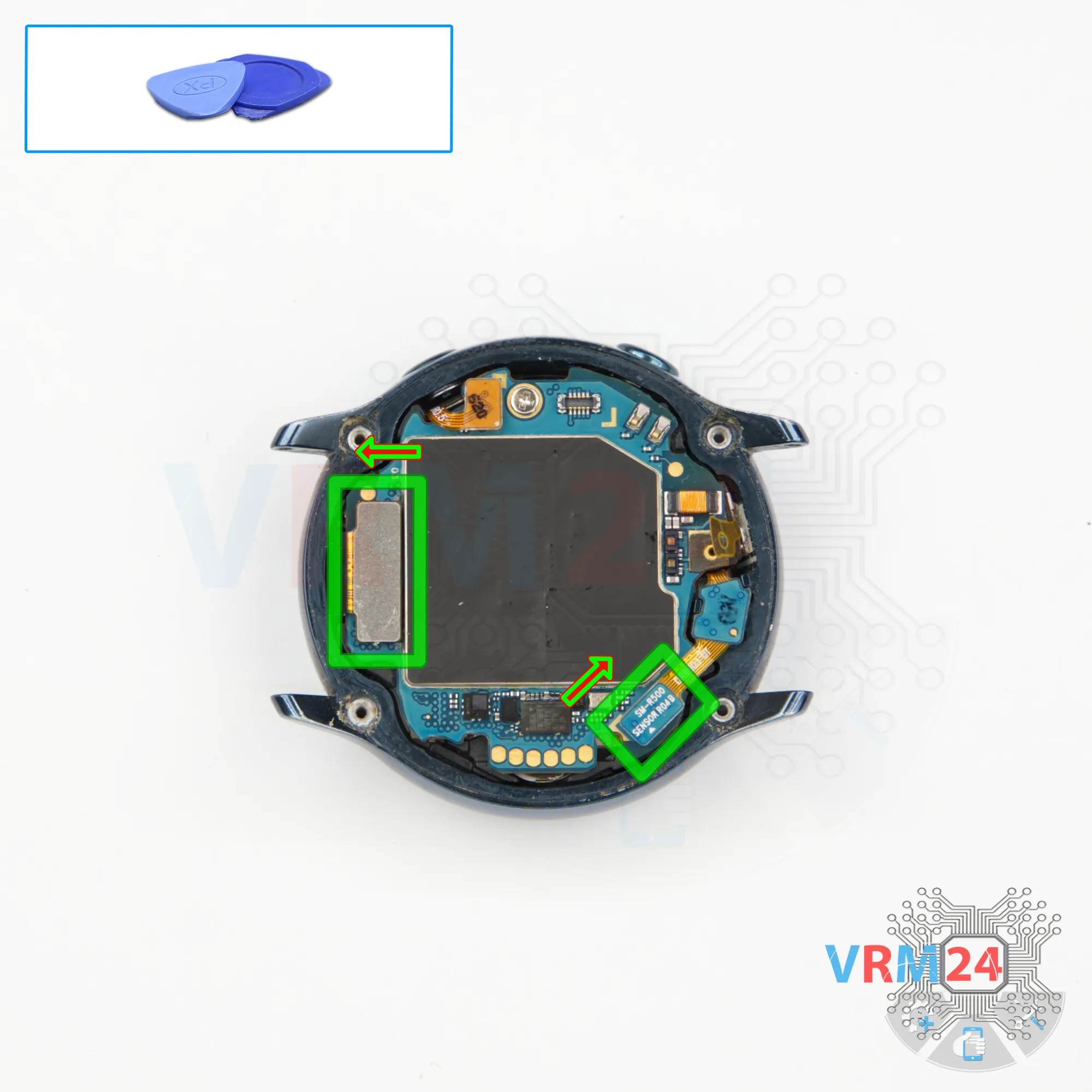

Шаг 5. Отсоединяем коннекторы
Затем отсоединяем разъемы. Отсоединяем разъем на микрофон, отсоединяем разъем шлейфа на дисплей.

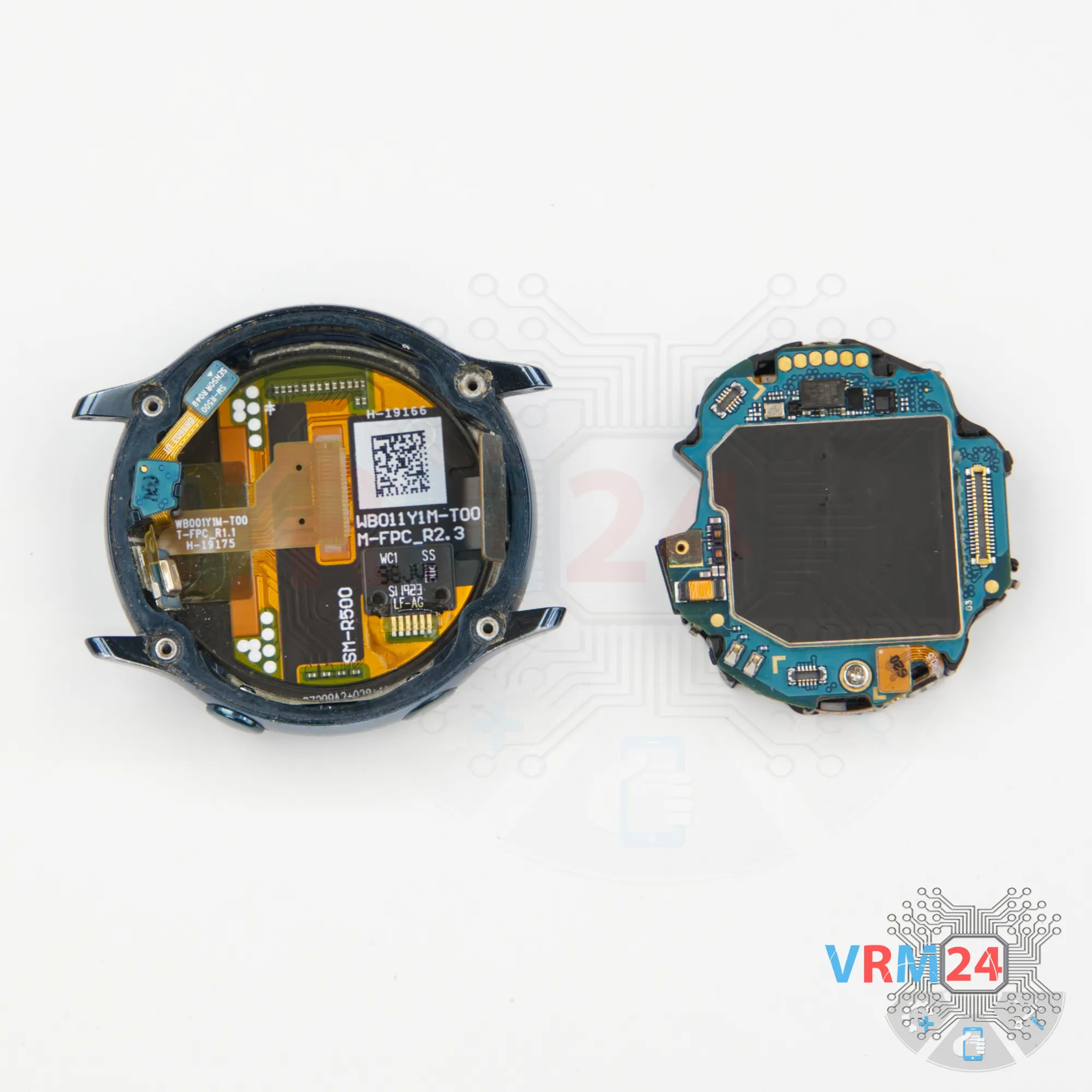

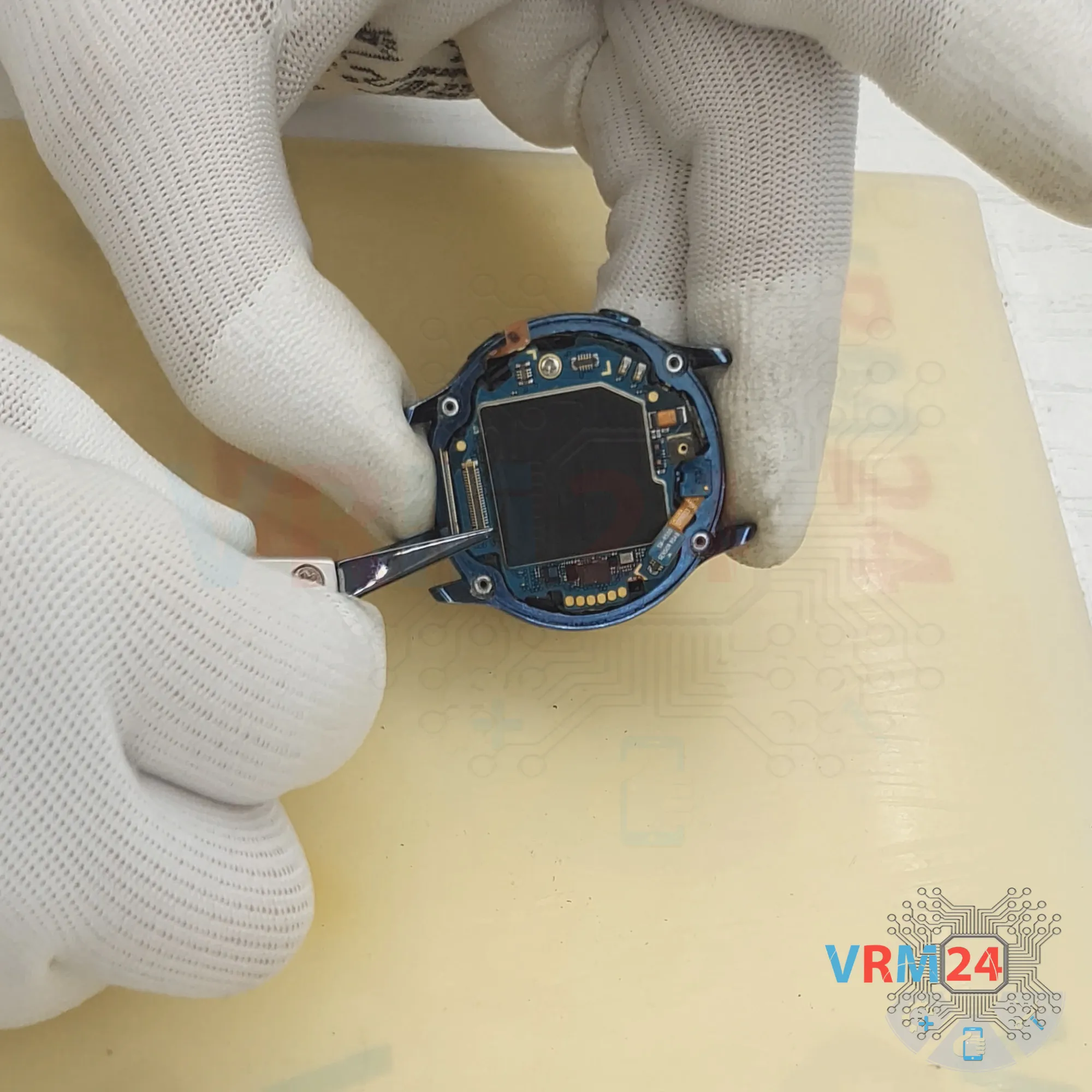

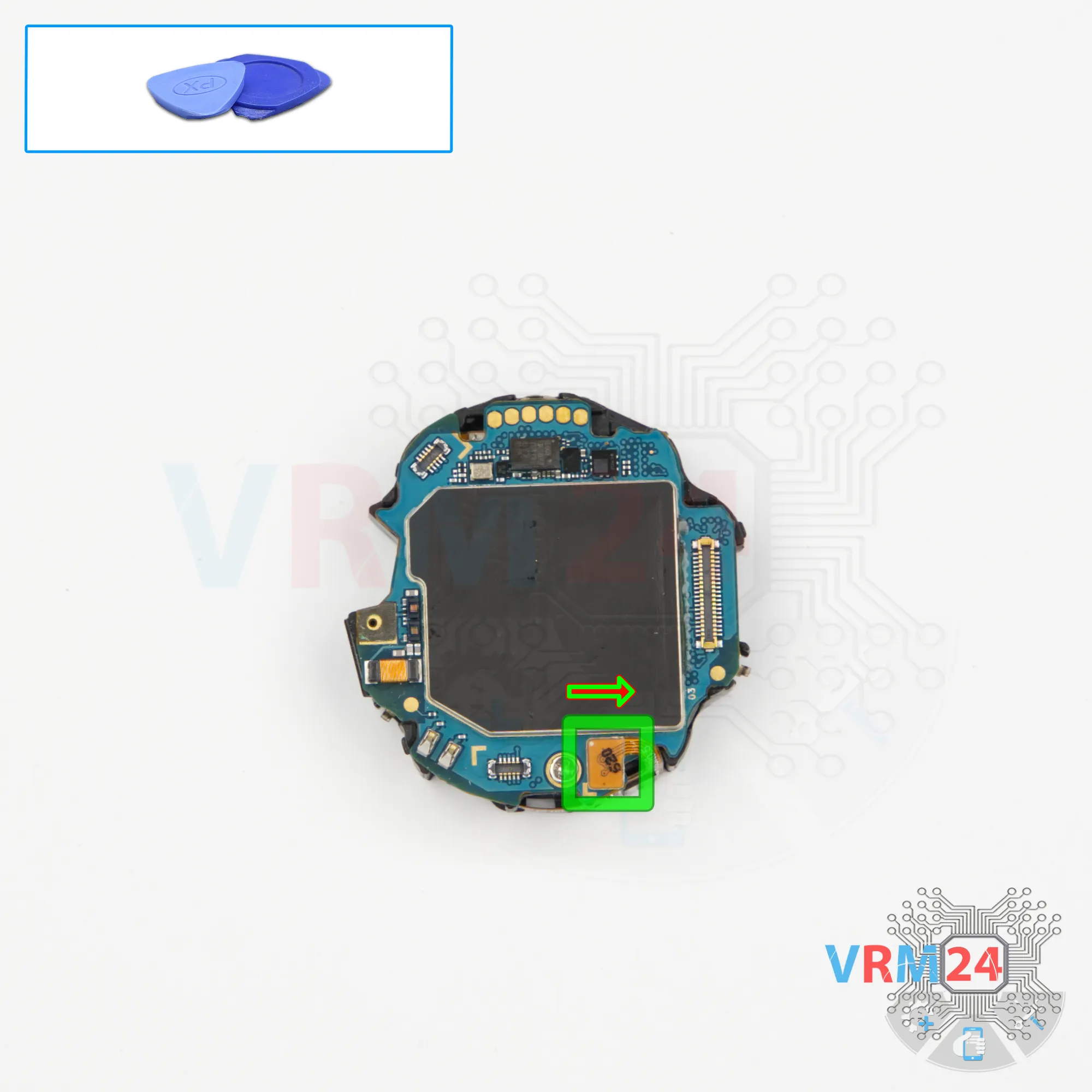

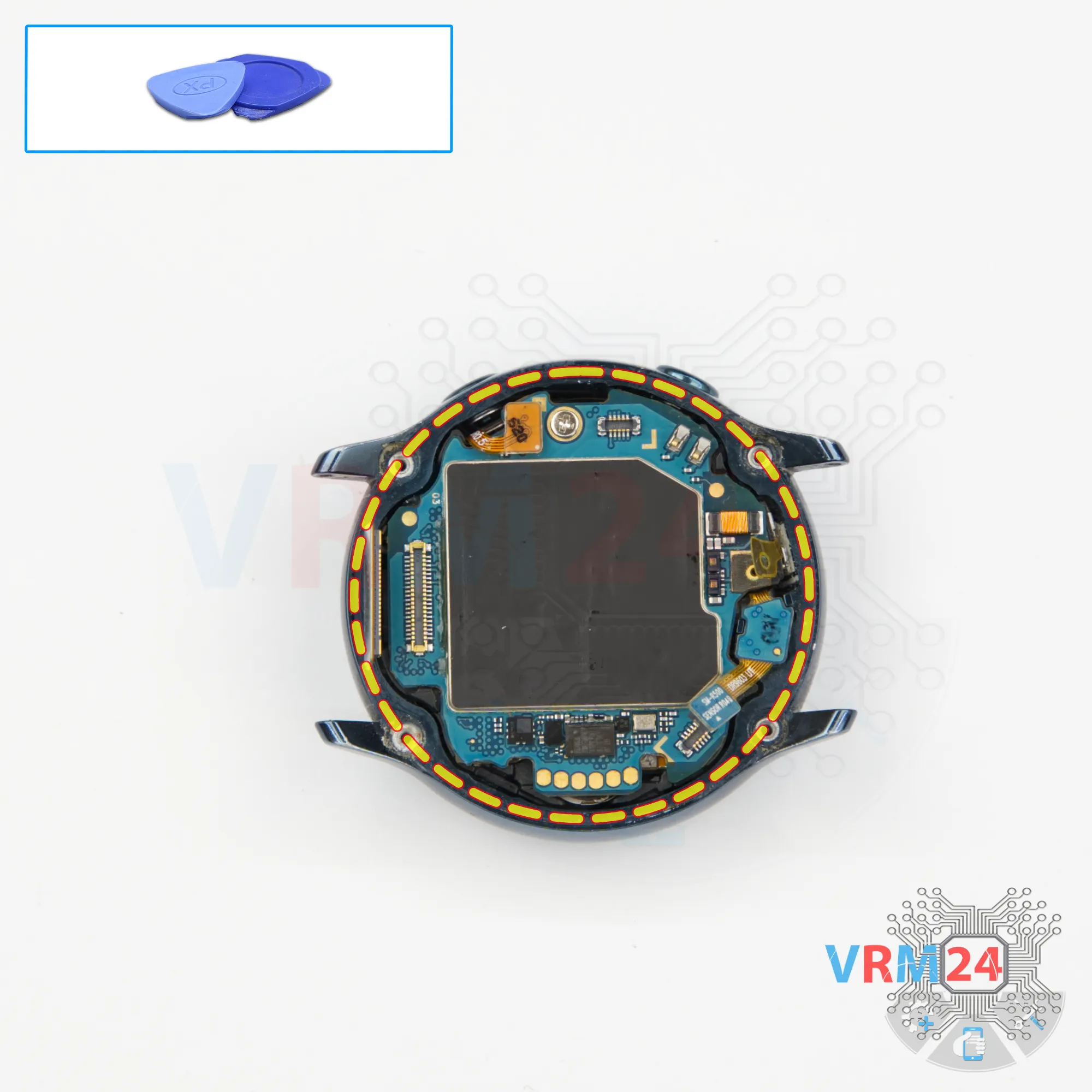

Шаг 6. Отсоединяем фиксатор
И теперь мы можем попробовать отсоединить станину вместе с материнской платой.
Обратите внимание, что отсоединять нужно не металлическим инструментом, чтобы ничего не закоротить, поскольку батарея соединена с материнской платой прижимными контактами.

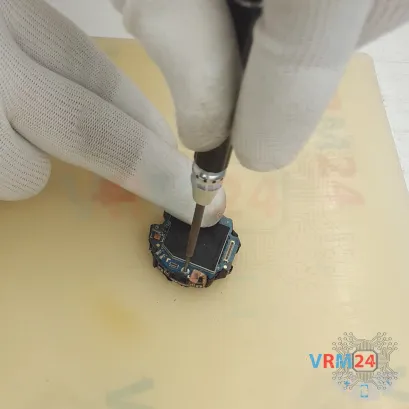

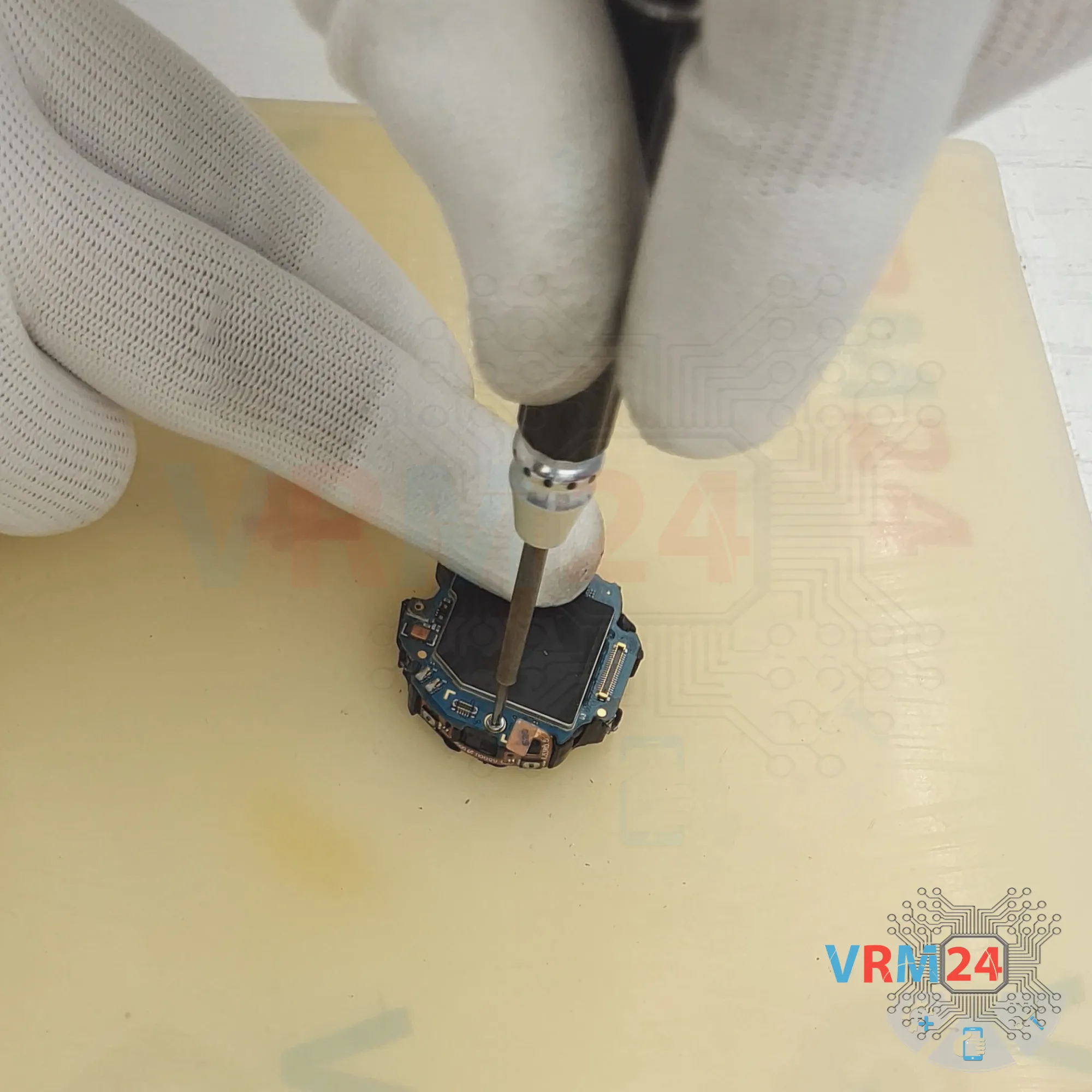

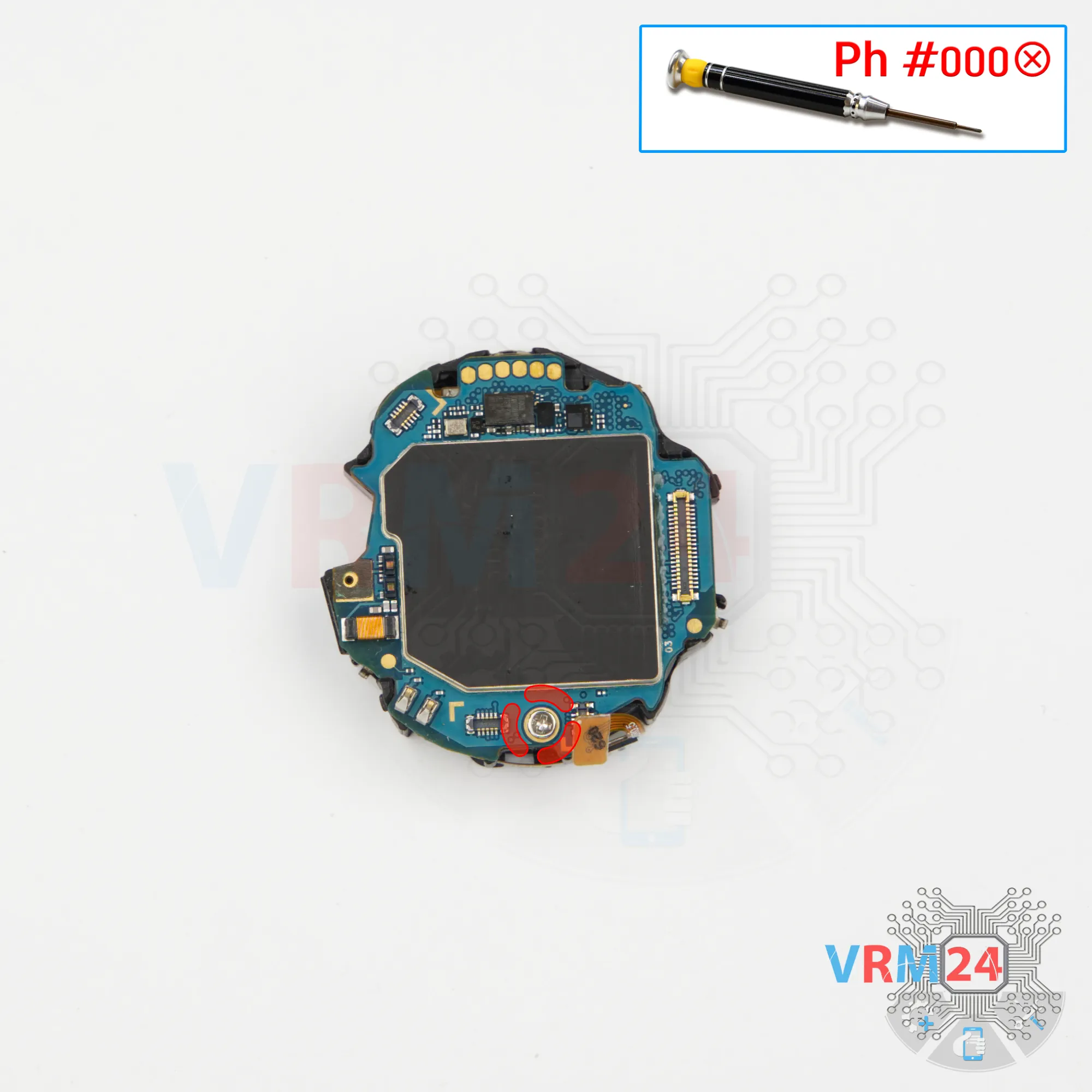

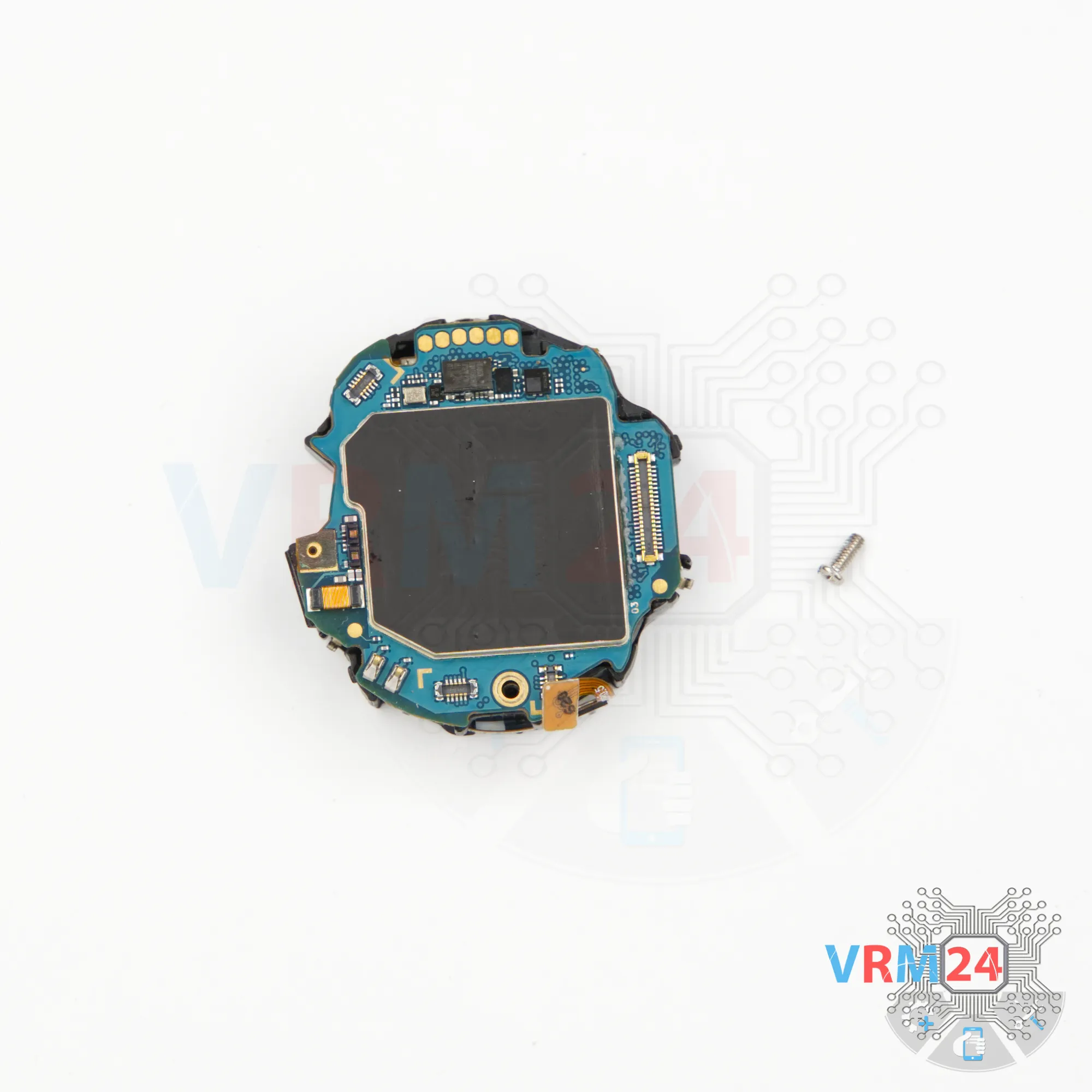

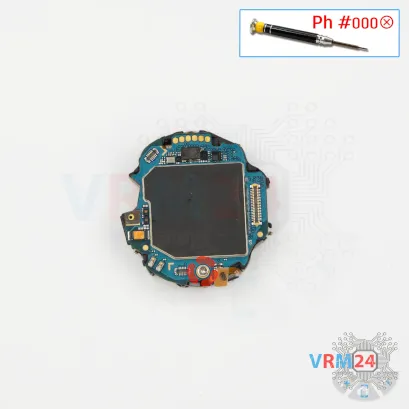

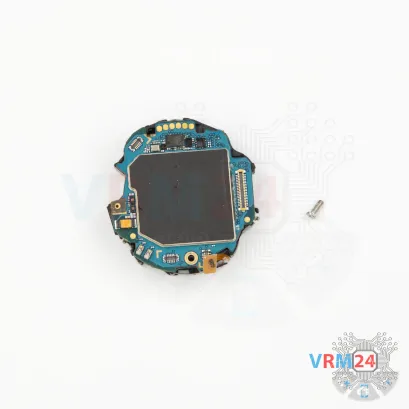

Шаг 8. Откручиваем винт
Затем используя крестовую отвертку полтора миллиметра выкручиваем один винт, который прижимает материнскую плату к станине.

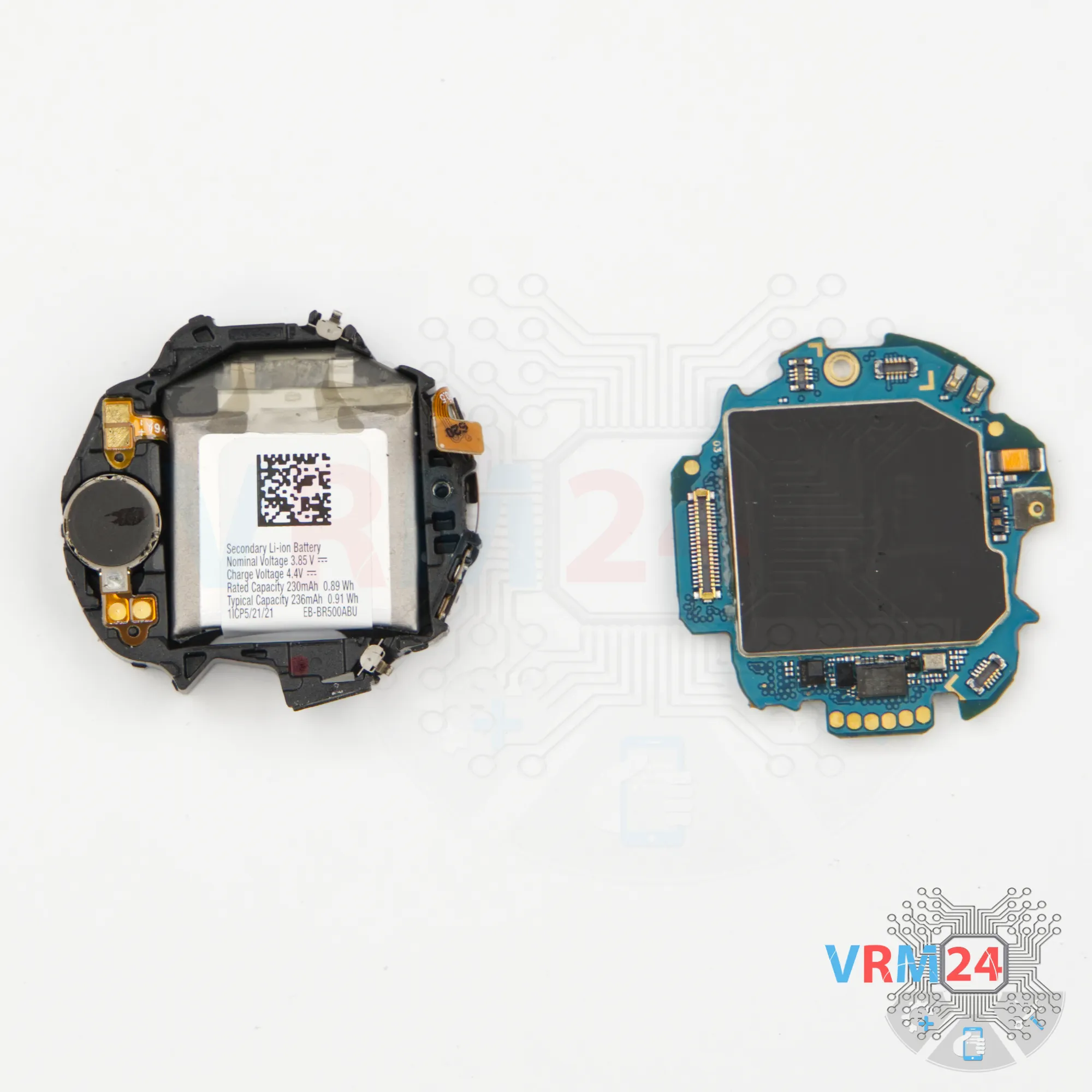

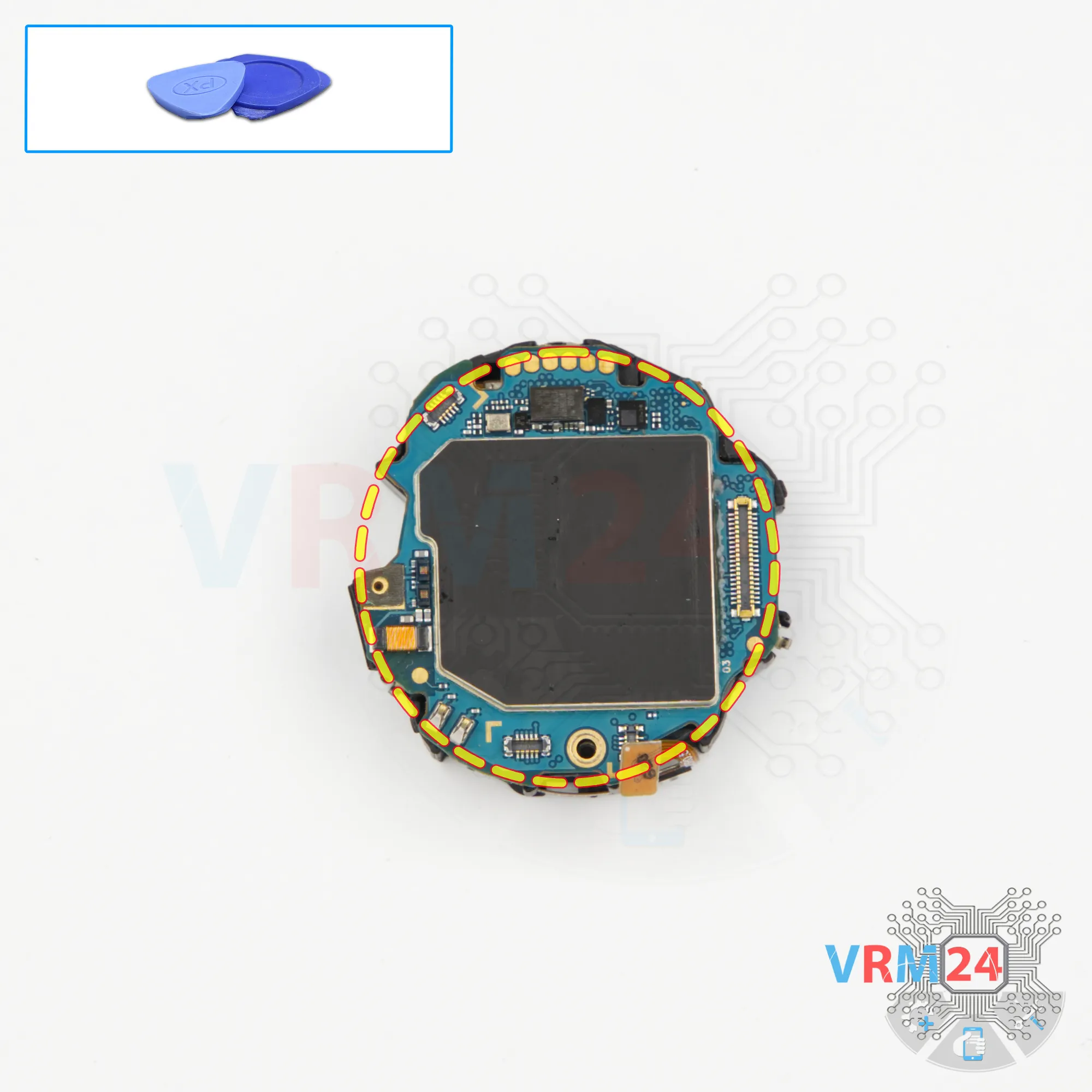

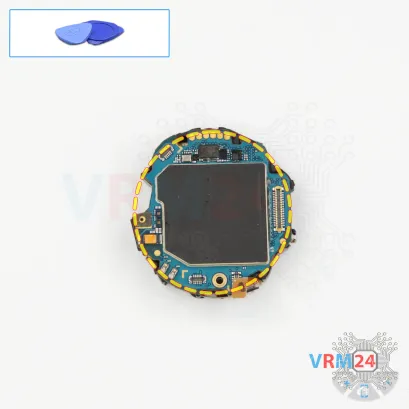

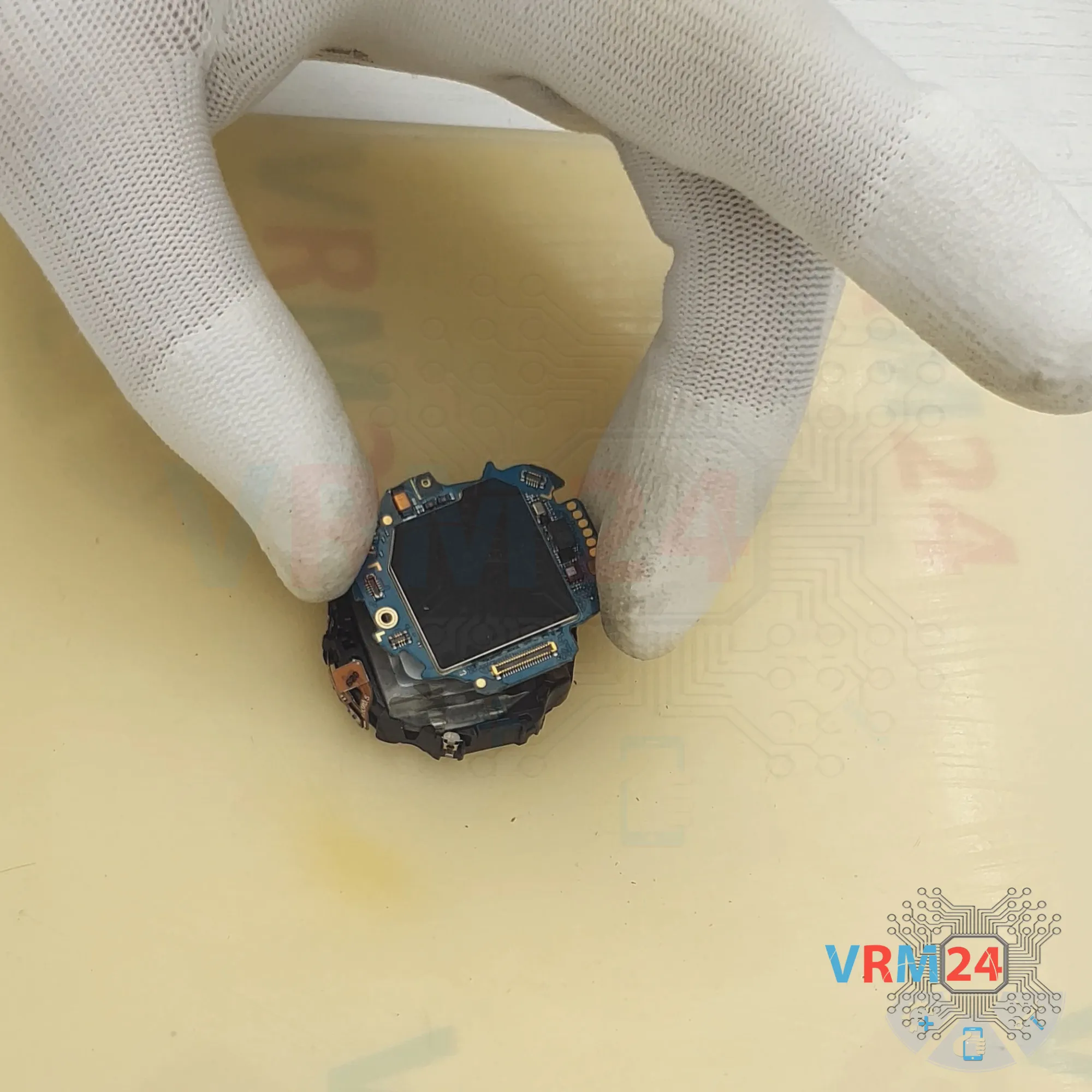

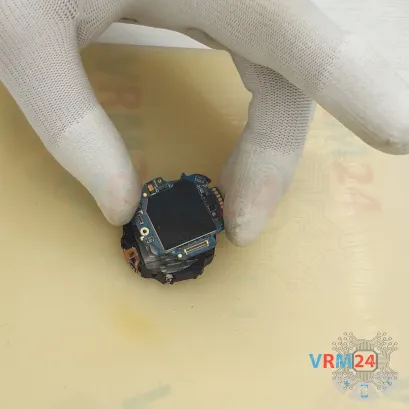

Шаг 9. Отсоединяем печатную плату
Аккуратно отсоединяем материнскую плату.
На станине (Самсунг называет это брекет) расположена батарея, вибромотор, боковые кнопки.
Подробные видео инструкции по разборке и ремонту Samsung Galaxy Watch Active SM-R500 от нашего сервисного центра:
Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.
Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Samsung Galaxy Watch Active SM-R500 , выпущенных для рынков разных стран.
