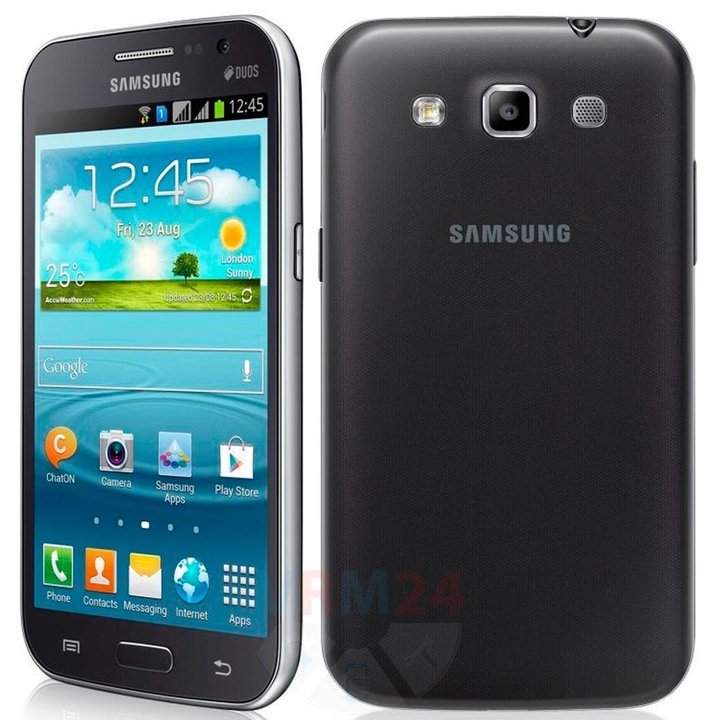

Samsung Galaxy Win GT-i8552
Samsung Galaxy Win GT-i8552
Сложность разборки:
Легко
Время разборки:
3 мин

Рекомендованные инструменты

Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Samsung Galaxy Win GT-i8552 (Самсунг Галакси Вин) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Samsung Galaxy Win GT-i8552, Шаг 1/1 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 1/2

Шаг 1.

Открываем заднюю крышку.

Как разобрать Samsung Galaxy Win GT-i8552, Шаг 2/1 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 2/2

Шаг 2.

Отсоединяем аккумуляторную батарею.

Как разобрать Samsung Galaxy Win GT-i8552, Шаг 3/1 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 3/2

Шаг 3.

При помощи отвертки (крестовая 1,5 мм) откручиваем 9 болтов по периметру телефона.

Как разобрать Samsung Galaxy Win GT-i8552, Шаг 4/1 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 4/2

Шаг 4.

Отсоединяем среднюю рамку.

Как разобрать Samsung Galaxy Win GT-i8552, Шаг 5/1 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 5/2

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт на печатной плате.

Как разобрать Samsung Galaxy Win GT-i8552, Шаг 6/1 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 6/2 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 6/3

Шаг 6.

Отсоединяем коннектор на печатной плате и снимаем блок с динамиком.

Как разобрать Samsung Galaxy Win GT-i8552, Шаг 7/1 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 7/2

Шаг 7.

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Как разобрать Samsung Galaxy Win GT-i8552, Шаг 8/1 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 8/2

Шаг 8.

Отсоединяем коннекторы на печатной плате.

Как разобрать Samsung Galaxy Win GT-i8552, Шаг 9/1 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 9/2

Шаг 9.

Снимаем печатную плату.

Как разобрать Samsung Galaxy Win GT-i8552, Шаг 10/1 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 10/2

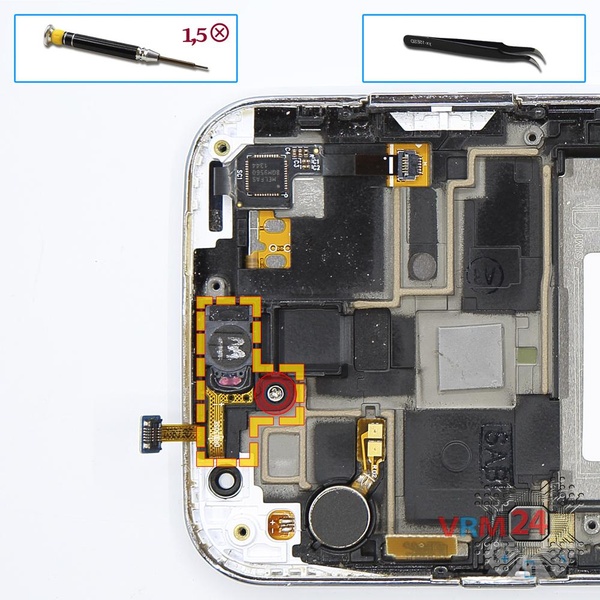

Шаг 10.

При помощи отвертки (крестовая 1,5 мм) откручиваем 1 болт и вынимаем шлейф с датчиком приближения и динамиком.

Как разобрать Samsung Galaxy Win GT-i8552, Шаг 11/1 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 11/2 Как разобрать Samsung Galaxy Win GT-i8552, Шаг 11/3

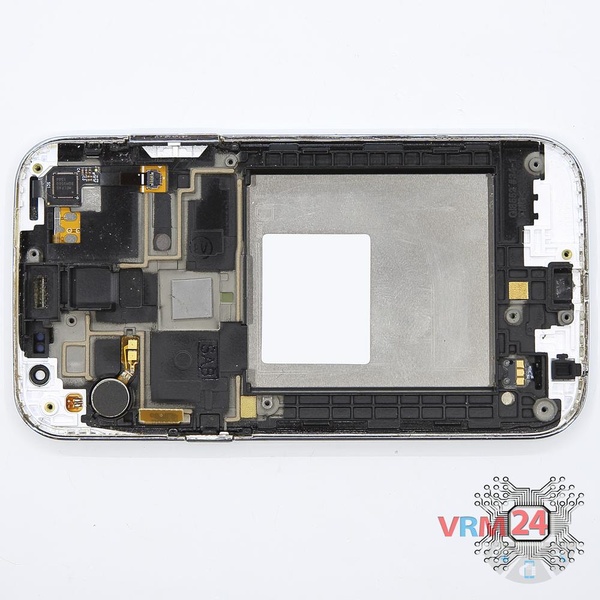

Шаг 11.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Samsung Galaxy Win GT-i8552 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Samsung #Samsung Galaxy Win GT-i8552
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 3 минут.
Наше руководство подходит для всех моделей Samsung Galaxy Win GT-i8552 — Самсунг Галакси Вин, выпущенных для рынков разных стран.
