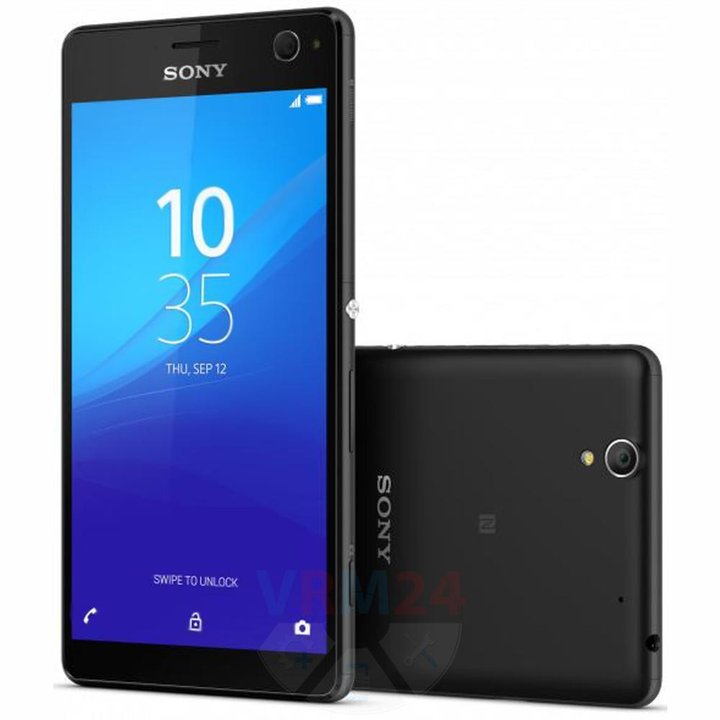

Sony Xperia C4

Sony Xperia C4

Сложность разборки:
Легко

Время разборки:
8 мин

Рекомендованные инструменты

Отвертка Шестигранная Т5

Отвертка шестигранная т5

Инструмент для открывания

Инструмент для открывания

Пинцет

Разборка/Ремонт мобильного девайса Sony Xperia C4 (Сони Иксперия С4) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Sony Xperia C4, Шаг 1/1

Как разобрать Sony Xperia C4, Шаг 1/2

Как разобрать Sony Xperia C4, Шаг 1/1

Как разобрать Sony Xperia C4, Шаг 1/2

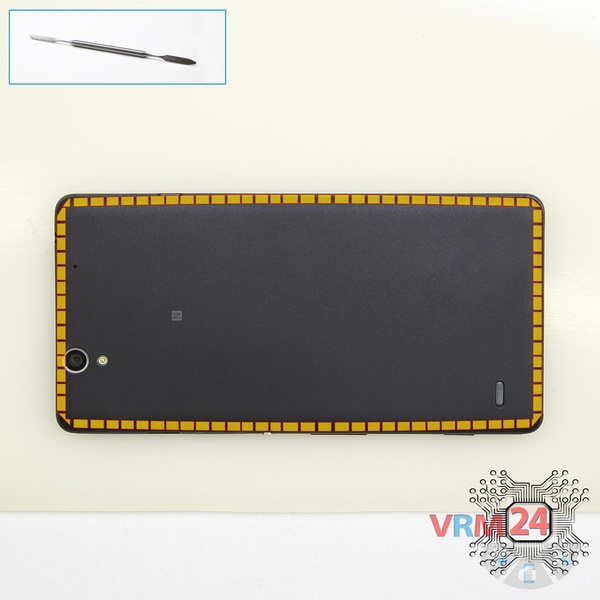

Шаг 1.

Открываем заднюю крышку.

Как разобрать Sony Xperia C4, Шаг 2/1

Как разобрать Sony Xperia C4, Шаг 2/2

Как разобрать Sony Xperia C4, Шаг 2/1

Как разобрать Sony Xperia C4, Шаг 2/2

Шаг 2.

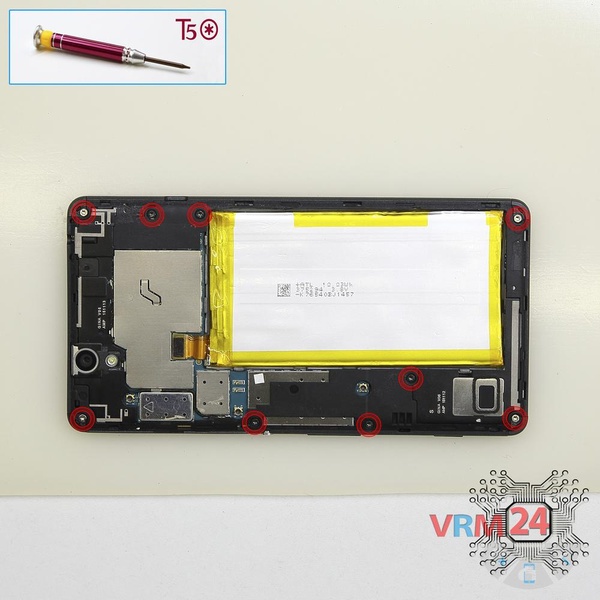

При помощи отвертки (шестигранная Т5) откручиваем по периметру 9 болтов.

Как разобрать Sony Xperia C4, Шаг 3/1

Как разобрать Sony Xperia C4, Шаг 3/2

Как разобрать Sony Xperia C4, Шаг 3/1

Как разобрать Sony Xperia C4, Шаг 3/2

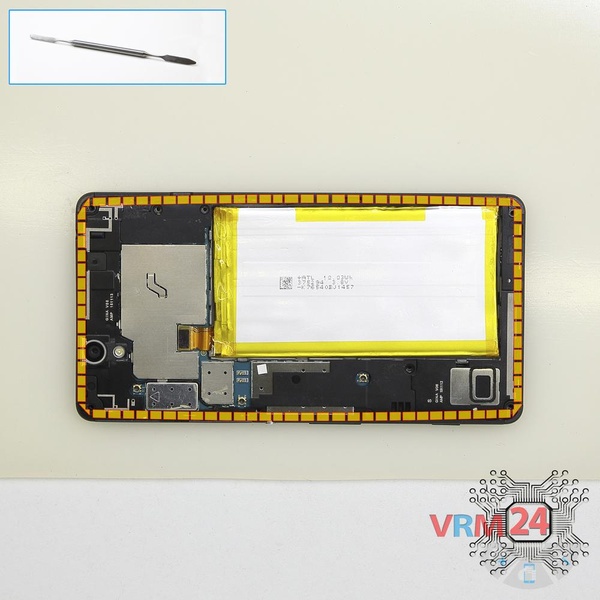

Шаг 3.

Отсоединяем среднюю рамку.

Как разобрать Sony Xperia C4, Шаг 4/1

Как разобрать Sony Xperia C4, Шаг 4/2

Как разобрать Sony Xperia C4, Шаг 4/3

Как разобрать Sony Xperia C4, Шаг 4/1

Как разобрать Sony Xperia C4, Шаг 4/2

Как разобрать Sony Xperia C4, Шаг 4/3

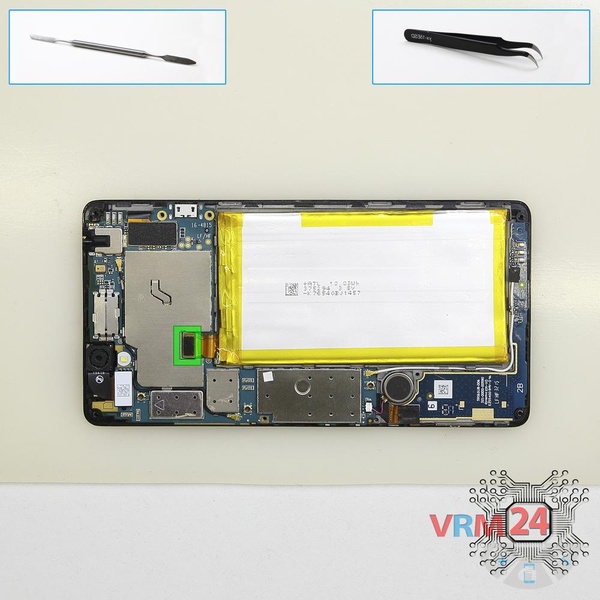

Шаг 4.

Отключаем коннектор аккумулятора.

⚠️ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Sony Xperia C4, Шаг 5/1

Как разобрать Sony Xperia C4, Шаг 5/2

Как разобрать Sony Xperia C4, Шаг 5/1

Как разобрать Sony Xperia C4, Шаг 5/2

Шаг 5.

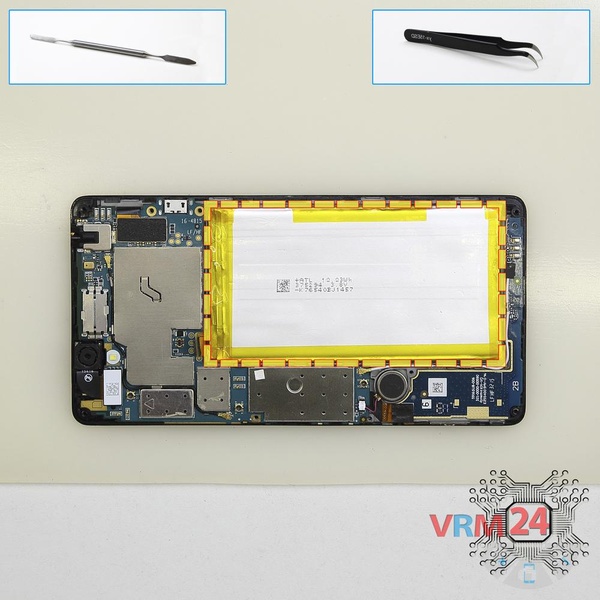

Снимаем аккумуляторную батарею.

Как разобрать Sony Xperia C4, Шаг 6/1

Как разобрать Sony Xperia C4, Шаг 6/2

Как разобрать Sony Xperia C4, Шаг 6/3

Как разобрать Sony Xperia C4, Шаг 6/1

Как разобрать Sony Xperia C4, Шаг 6/2

Как разобрать Sony Xperia C4, Шаг 6/3

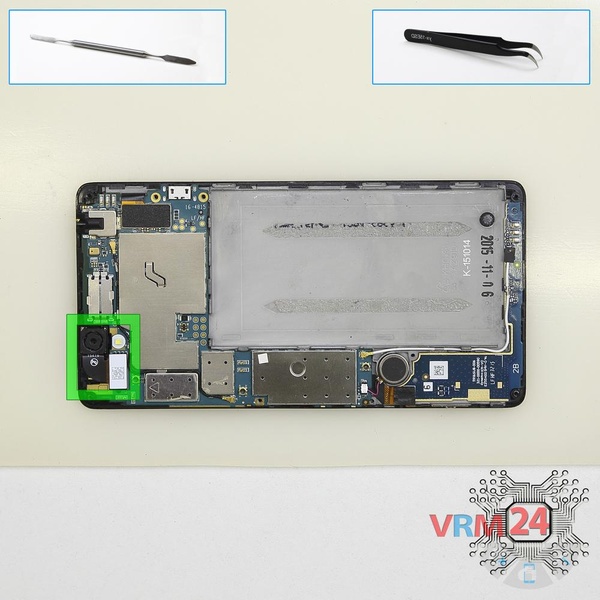

Шаг 6.

Отсоединяем основную камеру.

Как разобрать Sony Xperia C4, Шаг 7/1

Как разобрать Sony Xperia C4, Шаг 7/2

Как разобрать Sony Xperia C4, Шаг 7/3

Как разобрать Sony Xperia C4, Шаг 7/4

Как разобрать Sony Xperia C4, Шаг 7/5

Как разобрать Sony Xperia C4, Шаг 7/6

Как разобрать Sony Xperia C4, Шаг 7/1

Как разобрать Sony Xperia C4, Шаг 7/2

Как разобрать Sony Xperia C4, Шаг 7/3

Как разобрать Sony Xperia C4, Шаг 7/4

Как разобрать Sony Xperia C4, Шаг 7/5

Как разобрать Sony Xperia C4, Шаг 7/6

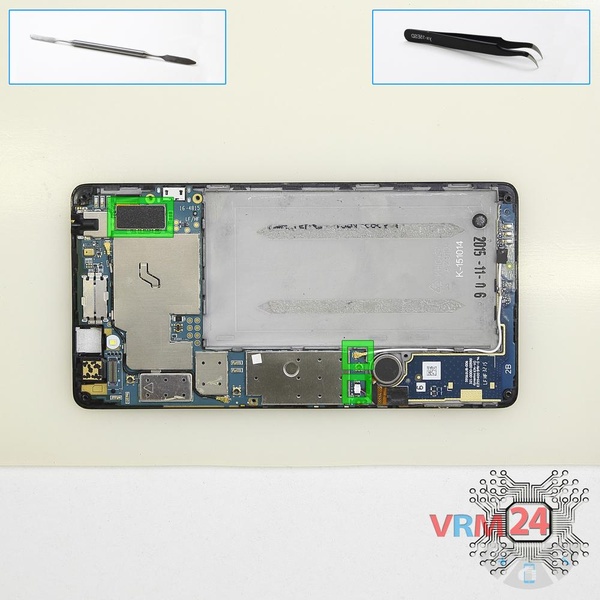

Шаг 7.

Отключаем коннекторы на основной печатной плате.

Как разобрать Sony Xperia C4, Шаг 8/1

Как разобрать Sony Xperia C4, Шаг 8/2

Как разобрать Sony Xperia C4, Шаг 8/1

Как разобрать Sony Xperia C4, Шаг 8/2

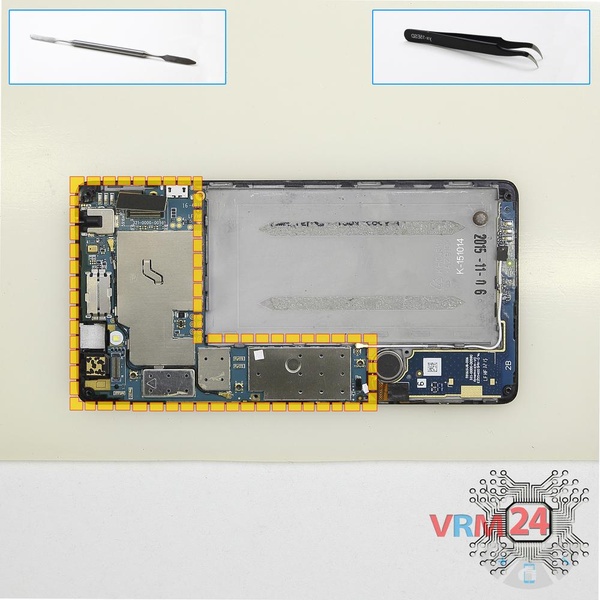

Шаг 8.

Снимаем основную печатную плату.

Как разобрать Sony Xperia C4, Шаг 9/1

Как разобрать Sony Xperia C4, Шаг 9/2

Как разобрать Sony Xperia C4, Шаг 9/3

Как разобрать Sony Xperia C4, Шаг 9/4

Как разобрать Sony Xperia C4, Шаг 9/1

Как разобрать Sony Xperia C4, Шаг 9/2

Как разобрать Sony Xperia C4, Шаг 9/3

Как разобрать Sony Xperia C4, Шаг 9/4

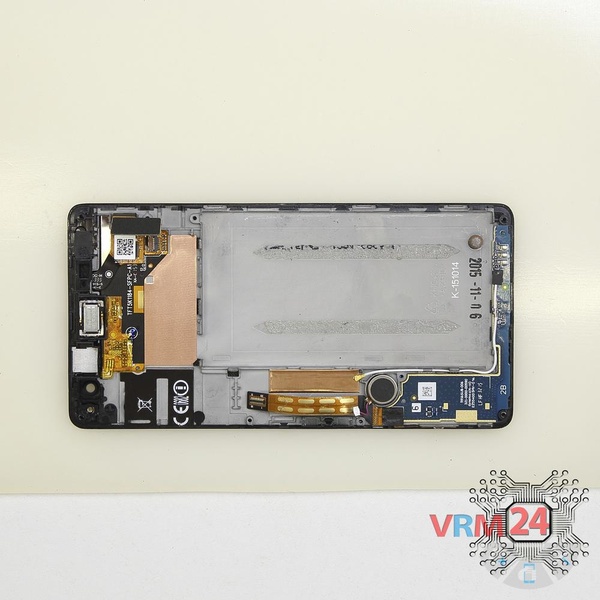

Шаг 9.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Sony Xperia C4 от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Sony #Sony Xperia C4

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 8 минут.
Наше руководство подходит для всех моделей Sony Xperia C4 — Сони Иксперия С4, выпущенных для рынков разных стран.
