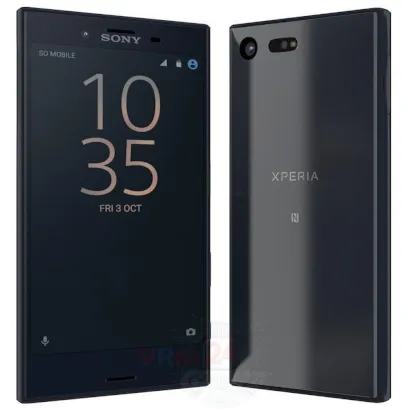

Sony Xperia X Compact

Сложность разборки:
Средняя

Время разборки:
14 мин

Разборка/Ремонт мобильного девайса Sony Xperia X Compact (Сони Иксперия Х Компакт) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор, контент менеджер

Специалист по созданию контента.

Как разобрать Sony Xperia X Compact, Шаг 1/1

Как разобрать Sony Xperia X Compact, Шаг 1/2

Шаг 1. Вынимаем Лоток карт

Откройте крышку, скрывающую лоток для SIM-карты и карты памяти (Micro SD), и вытащите его.

Как разобрать Sony Xperia X Compact, Шаг 2/1

Как разобрать Sony Xperia X Compact, Шаг 2/2

Шаг 2. Открываем заднюю крышку

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Как разобрать Sony Xperia X Compact, Шаг 3/1

Шаг 3. Отсоединяем коннектор аккумуляторной батареи

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Sony Xperia X Compact имеет аккумулятор LIS1594ERPC емкостью 2700 мАч.

Как разобрать Sony Xperia X Compact, Шаг 4/1

Как разобрать Sony Xperia X Compact, Шаг 4/2

Шаг 4. Откручиваем винты

С помощью отвертки Philips 1,5 мм (PH#000) отвинтите семь винтов.

Как разобрать Sony Xperia X Compact, Шаг 5/1

Как разобрать Sony Xperia X Compact, Шаг 5/2

Шаг 5. Отсоединяем коннектор

Подденьте разъем межплатного шлейфа и отсоедините коннектор вкладыша NFC.

Как разобрать Sony Xperia X Compact, Шаг 6/1

Как разобрать Sony Xperia X Compact, Шаг 6/2

Шаг 6. Открываем среднюю крышку

Подденьте за края. Переместите инструмент для открывания вдоль края, отсоедините зажимы и снимите среднюю крышку с небольшой платой и дорожками и площадками для антенн. Средняя крышка защищает печатную плату (PCB).

Как разобрать Sony Xperia X Compact, Шаг 7/1

Как разобрать Sony Xperia X Compact, Шаг 7/2

Шаг 7. Отсоединяем межплатный шлейф

Отсоединяем коннектор и снимаем небольшой межплатный шлейф.

Как разобрать Sony Xperia X Compact, Шаг 8/1

Как разобрать Sony Xperia X Compact, Шаг 8/2

Шаг 8. Отсоединяем камеры

Отсоедините разъемы на материнской плате и снимите основную и фронтальную (селфи) камеры.

Как разобрать Sony Xperia X Compact, Шаг 9/1

Как разобрать Sony Xperia X Compact, Шаг 9/2

Шаг 9. Откручиваем винт

С помощью отвертки Philips 1,5 мм (PH#000) открутите один винт.

Как разобрать Sony Xperia X Compact, Шаг 10/1

Как разобрать Sony Xperia X Compact, Шаг 10/2

Шаг 10. Отсоединяем динамик

Отсоединяем коннектор вибромотора и снимаем сборку с динамиком и вибромотором.

Как разобрать Sony Xperia X Compact, Шаг 11/1

Как разобрать Sony Xperia X Compact, Шаг 11/2

Шаг 11. Отсоединяем коннектор

Отсоединяем коннектор порта для наушников.

Как разобрать Sony Xperia X Compact, Шаг 12/1

Как разобрать Sony Xperia X Compact, Шаг 12/2

Шаг 12. Переворачиваем печатную плату

Подденьте за край, чтобы отсоединить материнскую плату. Мы пока не можем ее отсоединить, потому что к плате подключенны два шлейфа извнутри. Пока мы только можем перевернуть печатную плату.

Как разобрать Sony Xperia X Compact, Шаг 13/1

Как разобрать Sony Xperia X Compact, Шаг 13/2

Шаг 13. Отсоединяем покрытие

Осторожно отклеиваем покрытие, защищающее разъемы.

Как разобрать Sony Xperia X Compact, Шаг 14/1

Как разобрать Sony Xperia X Compact, Шаг 14/2

Шаг 14. Отсоединяем коннекторы

Подденьте разъемы шлейфа дисплея, подэкранного шлейфа и снимите материнскую плату.

Как разобрать Sony Xperia X Compact, Шаг 15/1

Как разобрать Sony Xperia X Compact, Шаг 15/2

Как разобрать Sony Xperia X Compact, Шаг 15/3

Шаг 15. В рамке дисплейного модуля

ℹ️️ В рамке дисплея остались: разговорный динамик, порт зарядки.

Подробные видео инструкции по разборке и ремонту Sony Xperia X Compact от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Sony #Sony Xperia X Compact

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет среднюю сложность и по времени занимает примерно 14 минут. Наше руководство подходит для всех моделей Sony Xperia X Compact — Сони Иксперия Х Компакт, выпущенных для рынков разных стран.
