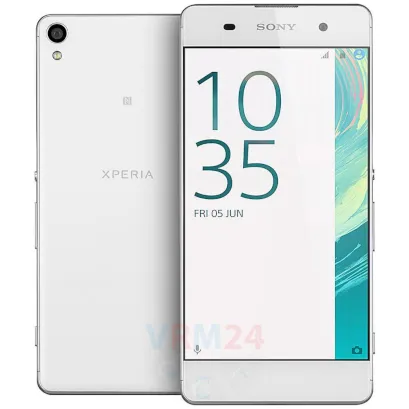

Sony Xperia XA
Sony Xperia XA
Сложность разборки:
Легко
Время разборки:
14 мин

Рекомендованные инструменты

Фен Фен
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Sony Xperia XA (Сони Иксперия ХА) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Sony Xperia XA, Шаг 1/1

Шаг 1.

Вынимаем слот сим карт.

Как разобрать Sony Xperia XA, Шаг 2/1 Как разобрать Sony Xperia XA, Шаг 2/2

Шаг 2.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Sony Xperia XA, Шаг 3/1 Как разобрать Sony Xperia XA, Шаг 3/2 Как разобрать Sony Xperia XA, Шаг 3/3 Как разобрать Sony Xperia XA, Шаг 3/4

Шаг 3.

Отсоединяем коннектор аккумуляторной батареи.

⚠️ Обратите внимание!

Настоятельно реккомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Как разобрать Sony Xperia XA, Шаг 4/1 Как разобрать Sony Xperia XA, Шаг 4/2

Шаг 4.

Открываем вкладыши и вынимаем аккумуляторную батарею.

Как разобрать Sony Xperia XA, Шаг 5/1 Как разобрать Sony Xperia XA, Шаг 5/2

Шаг 5.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта на нижнем блоке.

Как разобрать Sony Xperia XA, Шаг 6/1 Как разобрать Sony Xperia XA, Шаг 6/2

Шаг 6.

Отсоединяем нижний блок.

Как разобрать Sony Xperia XA, Шаг 7/1 Как разобрать Sony Xperia XA, Шаг 7/2 Как разобрать Sony Xperia XA, Шаг 7/3

Шаг 7.

Отсоединяем коннекторы на нижней печатной плате.

Как разобрать Sony Xperia XA, Шаг 8/1 Как разобрать Sony Xperia XA, Шаг 8/2

Шаг 8.

Вынимаем нижнюю печатную плату с разъемом зарядки и вибромотором.

Как разобрать Sony Xperia XA, Шаг 9/1 Как разобрать Sony Xperia XA, Шаг 9/2

Шаг 9.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов в рамке фиксирующей основную плату.

Как разобрать Sony Xperia XA, Шаг 10/1 Как разобрать Sony Xperia XA, Шаг 10/2

Шаг 10.

Отсоединяем рамку на печатной плате.

Как разобрать Sony Xperia XA, Шаг 11/1 Как разобрать Sony Xperia XA, Шаг 11/2 Как разобрать Sony Xperia XA, Шаг 11/3 Как разобрать Sony Xperia XA, Шаг 11/4

Шаг 11.

Отключаем коннекторы на печатной плате.

Как разобрать Sony Xperia XA, Шаг 12/1 Как разобрать Sony Xperia XA, Шаг 12/2

Шаг 12.

Вынимаем печатную плату.

Как разобрать Sony Xperia XA, Шаг 13/1 Как разобрать Sony Xperia XA, Шаг 13/2

Шаг 13.

Из фиксирующего отверстия в рамке модуля вынимаем шлейф разъема гарнитуры.
Как разобрать Sony Xperia XA, Шаг 14/1 Как разобрать Sony Xperia XA, Шаг 14/2

Шаг 14.

Из фиксирующего отверстия в рамке модуля вынимаем динамик.
Как разобрать Sony Xperia XA, Шаг 15/1 Как разобрать Sony Xperia XA, Шаг 15/2 Как разобрать Sony Xperia XA, Шаг 15/3

Шаг 15.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Sony Xperia XA от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Sony #Sony Xperia XA
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 14 минут.
Наше руководство подходит для всех моделей Sony Xperia XA — Сони Иксперия ХА, выпущенных для рынков разных стран.
