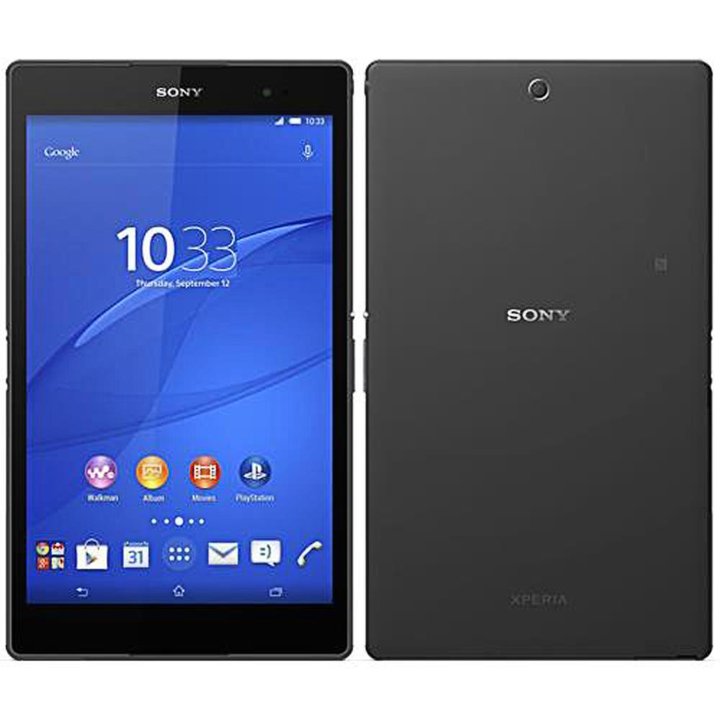

Разборка/Ремонт мобильного девайса Sony Xperia Z3 Tablet Compact (Сони Иксперия З3 Таблет Компакт) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Sony Xperia Z3 Tablet Compact оснащена аккумулятором LIS1569ERPC емкостью 4500 мАч.

Подцепите и отсоедините фиксатор, удерживающий разъемы.

Отсоедините разъем модуля дисплея и снимите дисплей.

Отсоедините разъемы на материнской плате и отсоедините коаксиальный кабель.

⚠️️ Коаксиальный кабель крепится в двух местах на материнской плате, так что нам придется отсоединить кабель в местах крепления.

С помощью отвертки Phillips 1,5 мм (PH#000) открутите два винта.

Подденьте край и снимите крышку с дорожками антенн.

Отсоедините разъем на материнской плате и снимите основную камеру.

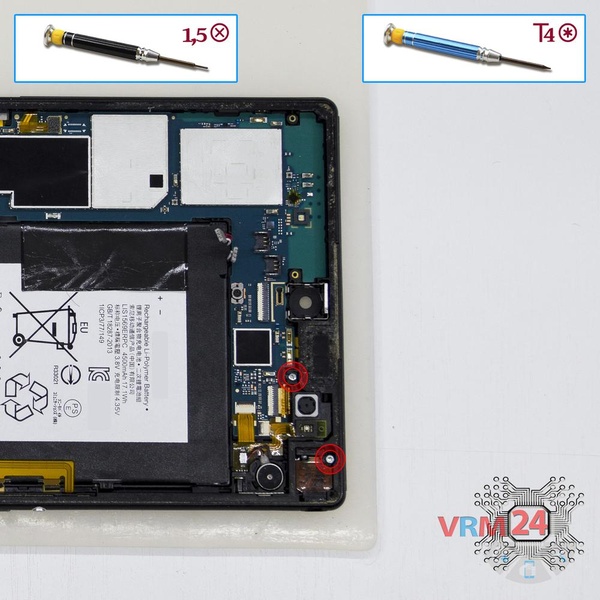

Теперь нам понадобятся две отвертки Phillips 1,5 мм (PH#000) и шестигранник T4, чтобы открутить два винта.

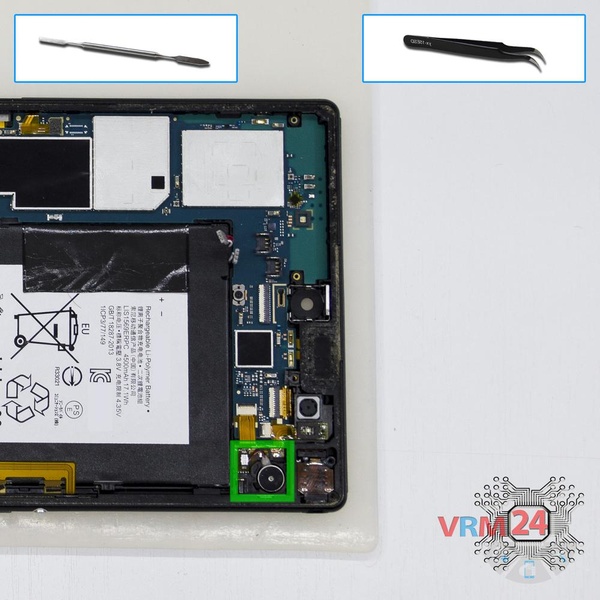

Отсоедините разъем, подденьте в нижней части и снимите вибромотор.

⚠️️ Будьте осторожны! Вибромотор слегка приклеен.

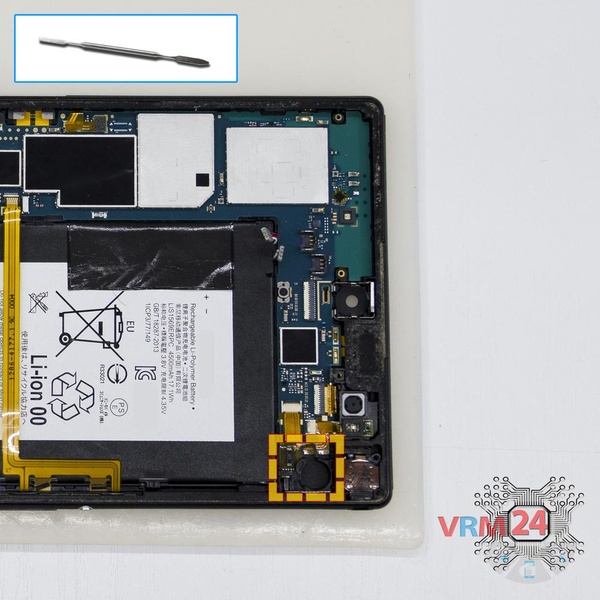

Осторожно отсоединяем фиксатор, удерживающий вибромотор.

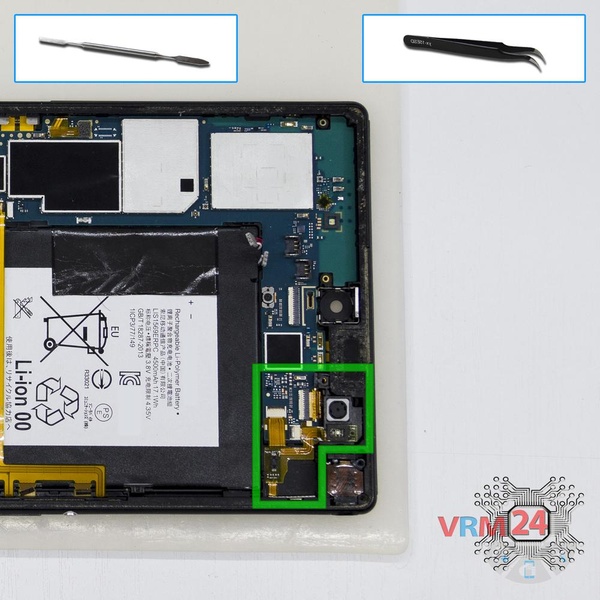

Отсоедините разъем и осторожно отсоедините шлейф с небольшими платами, микрофоном и рамкой.

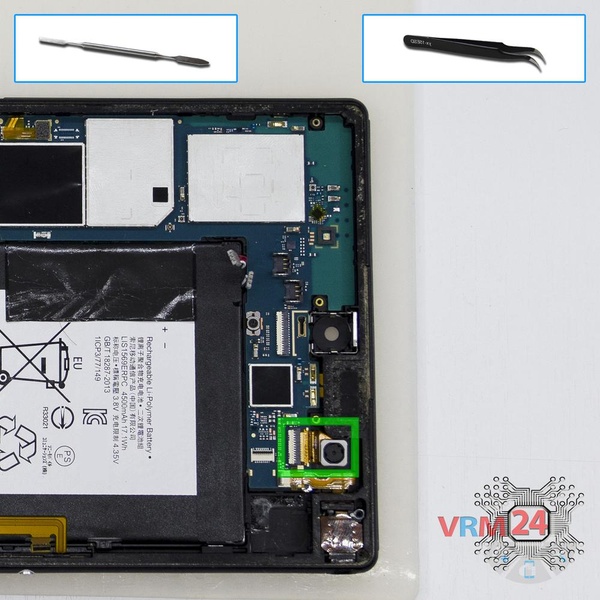

Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.

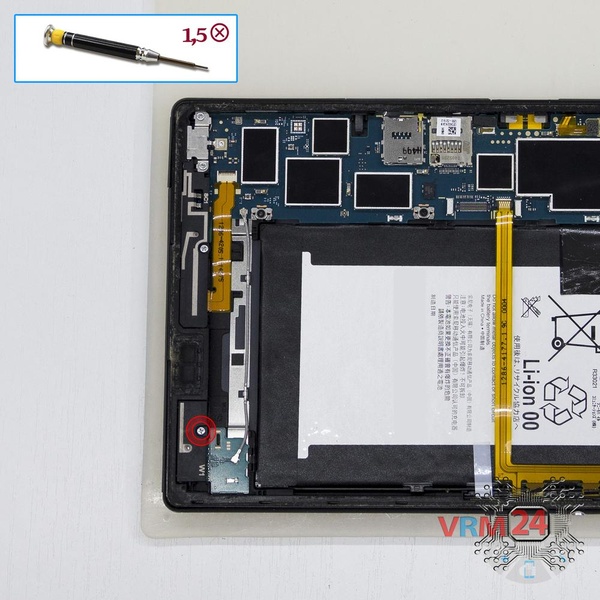

С помощью отвертки Philips 1,5 мм (PH#000) открутите один винт.

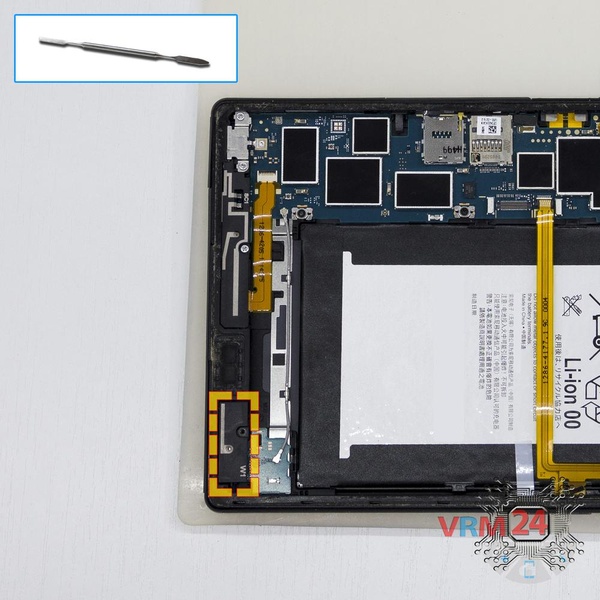

Подденьте за край и снимите крышку с дорожками антенн.

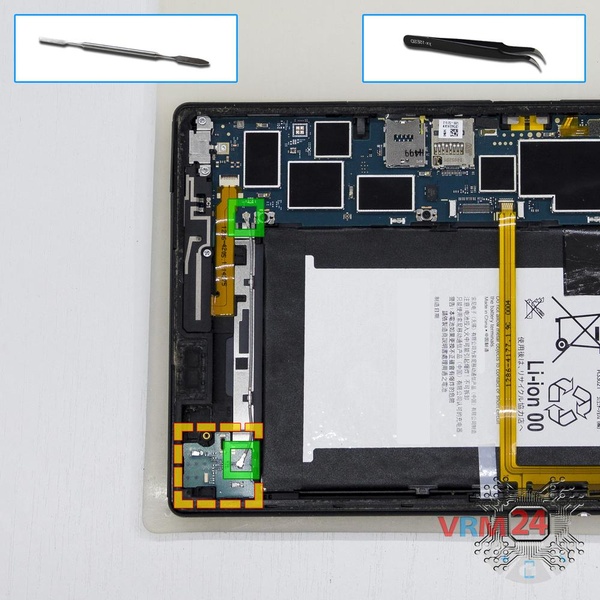

Отсоедините разъемы коаксиального кабеля. После этого подденьте края, отсоединив небольшую печатную плату.

С помощью отвертки Philips 1,5 мм (PH#000) открутите три винта. Также нам предстоит снять фиксатор и крышку с дорожками антенн.

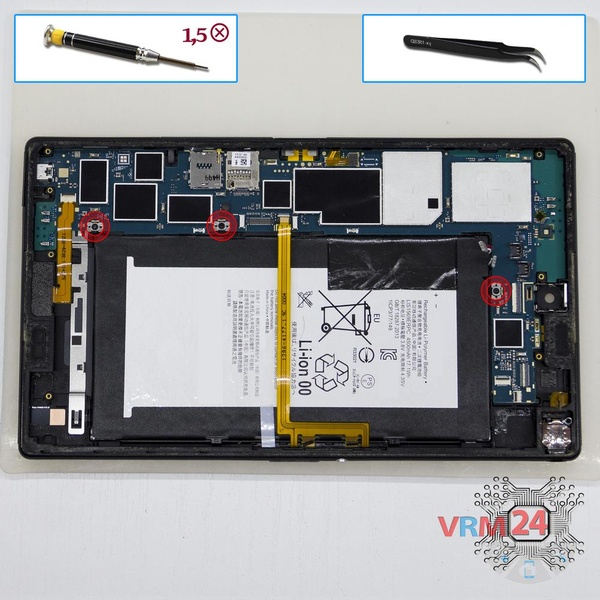

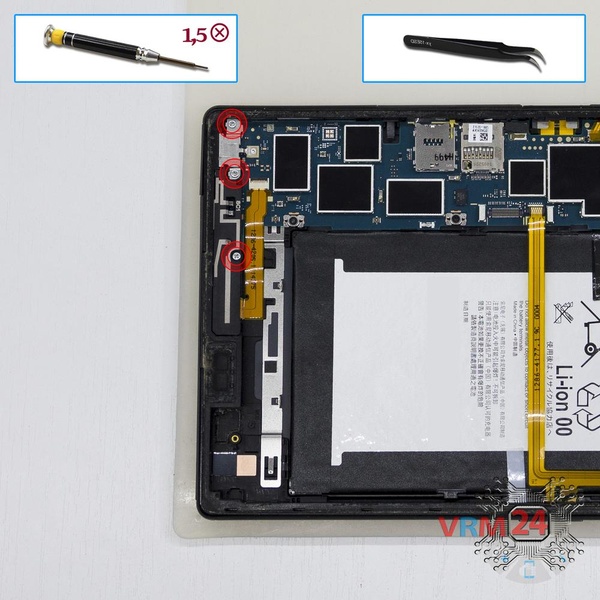

С помощью отвертки Philips 1,5 мм (PH#000) открутите три винта и снимите фиксаторы.

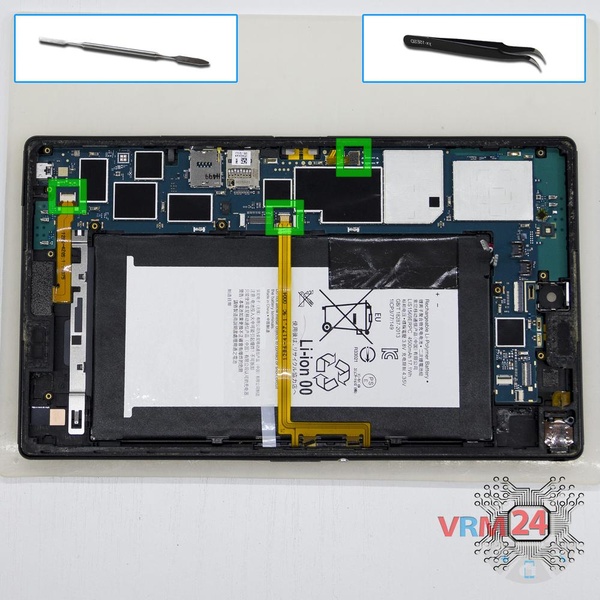

Подденьте разъемы боковых кнопок, шлейф динамика.

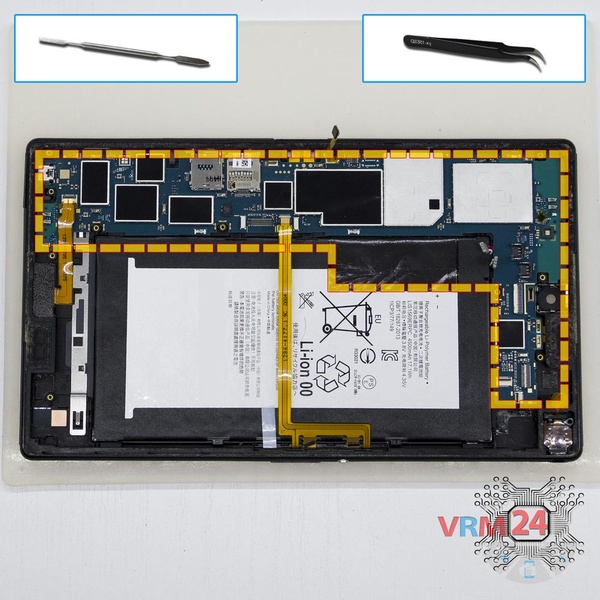

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

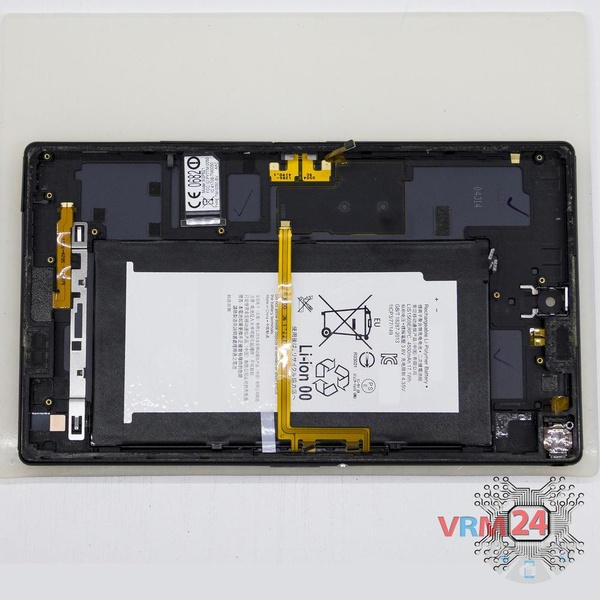

ℹ️️ В корпусе осталось: аккумулятор.
