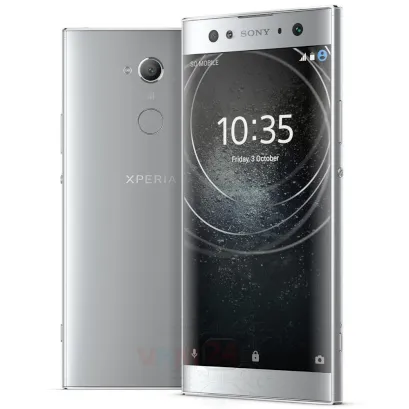

Sony Xperia XA2 Ultra
Sony Xperia XA2 Ultra
Сложность разборки:
Легко
Время разборки:
6 мин

Рекомендованные инструменты

Фен Фен
Крестовая Отвертка 1,5 мм Крестовая отвертка 1,5 мм
Инструмент для открывания Инструмент для открывания
Пинцет Пинцет

Разборка/Ремонт мобильного девайса Sony Xperia XA2 Ultra (Сони Иксперия ХА2 Ультра) с описанием каждого шага и необходимого набора инструментов.

Вадим Попов

Автор / Специалист по созданию контента с 10+ летним опытом работы

Как разобрать Sony Xperia XA2 Ultra, Шаг 1/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 1/2

Шаг 1.

Открываем слот сим карт и вынимаем его.
Как разобрать Sony Xperia XA2 Ultra, Шаг 2/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 2/2

Шаг 2.

Открываем заднюю крышку.

⚠️ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Как разобрать Sony Xperia XA2 Ultra, Шаг 3/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 3/2 Как разобрать Sony Xperia XA2 Ultra, Шаг 3/3

Шаг 3.

Отсоединяем коннектор датчика отпечатка пальцев на печатной плате и снимаем заднюю крышку.
Как разобрать Sony Xperia XA2 Ultra, Шаг 4/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 4/2

Шаг 4.

При помощи отвертки (крестовая 1,5 мм) откручиваем 5 болтов.
Как разобрать Sony Xperia XA2 Ultra, Шаг 5/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 5/2

Шаг 5.

Отсоединяем верхнюю крышку.
Как разобрать Sony Xperia XA2 Ultra, Шаг 6/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 6/2

Шаг 6.

Отсоединяем коннектор и снимаем аккумуляторную батарею.
Как разобрать Sony Xperia XA2 Ultra, Шаг 7/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 7/2

Шаг 7.

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта.
Как разобрать Sony Xperia XA2 Ultra, Шаг 8/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 8/2

Шаг 8.

Отсоединяем блок с динамиком.
Как разобрать Sony Xperia XA2 Ultra, Шаг 9/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 9/2

Шаг 9.

Отсоединяем коннекторы на печатной плате.
Как разобрать Sony Xperia XA2 Ultra, Шаг 10/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 10/2

Шаг 10.

Снимаем печатную плату.
Как разобрать Sony Xperia XA2 Ultra, Шаг 11/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 11/2 Как разобрать Sony Xperia XA2 Ultra, Шаг 11/3

Шаг 11.

Отсоединяем коннектор на печатной плате и снимаем разъем гарнитуры.
Как разобрать Sony Xperia XA2 Ultra, Шаг 12/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 12/2

Шаг 12.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.
Как разобрать Sony Xperia XA2 Ultra, Шаг 13/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 13/2

Шаг 13.

Отсоединяем коннектор на печатной плате и снимаем основную камеру.
Как разобрать Sony Xperia XA2 Ultra, Шаг 14/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 14/2

Шаг 14.

Отсоединяем коннектор на печатной плате и снимаем вторую фронтальную камеру.
Как разобрать Sony Xperia XA2 Ultra, Шаг 15/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 15/2 Как разобрать Sony Xperia XA2 Ultra, Шаг 15/3

Шаг 15.

Отсоединяем коннекторы на печатной плате.
Как разобрать Sony Xperia XA2 Ultra, Шаг 16/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 16/2

Шаг 16.

Снимаем печатную плату.
Как разобрать Sony Xperia XA2 Ultra, Шаг 17/1 Как разобрать Sony Xperia XA2 Ultra, Шаг 17/2 Как разобрать Sony Xperia XA2 Ultra, Шаг 17/3

Шаг 17.

Элементы на рамке модуля.

Подробные видео инструкции по разборке и ремонту Sony Xperia XA2 Ultra от нашего сервисного центра:

Если у Вас есть вопрос, задайте его нам и мы постараемся ответить максимально подробно. Если статья оказалась полезной - оцените ее, пожалуйста.

#инструкции #Sony #Sony Xperia XA2 Ultra
Евгений Кузьмин

Evgenii Kuzmin

Специалист сервисного центра

Разборка\Ремонт имеет низкую сложность и по времени занимает примерно 6 минут.
Наше руководство подходит для всех моделей Sony Xperia XA2 Ultra — Сони Иксперия ХА2 Ультра, выпущенных для рынков разных стран.
