Разборка/Ремонт мобильного девайса Sony Xperia Z5 Premium Dual (Сони Иксперия З5 Премиум Дуал) с описанием каждого шага и необходимого набора инструментов.

8067

Просмотры

Нравится

—

Вопросы

Вадим Попов

Автор, Контент менеджер

Автор / Специалист по созданию контента с 10+ летним опытом работы

Шаг 1.

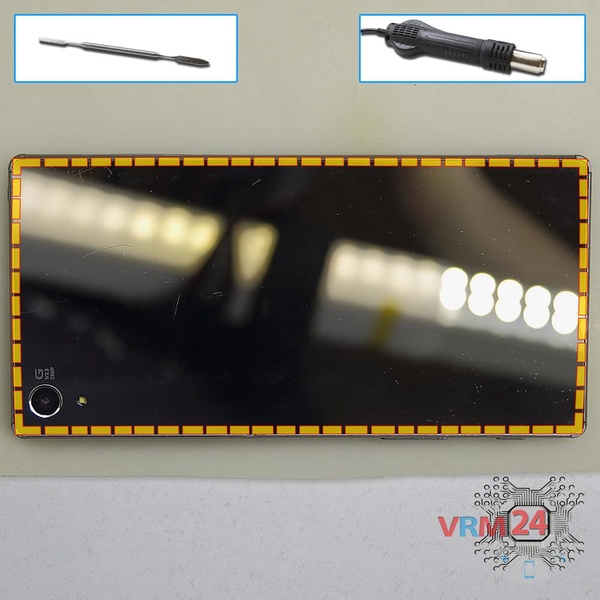

Открываем заднюю крышку

Открываем заднюю крышку.

⚠ Обратите внимание!

Для аккуратного разделения рекомендуем использовать Фен. При этом, нагревать нужно аккуратно, чтобы не повредить поверхность устройства.

Шаг 2.

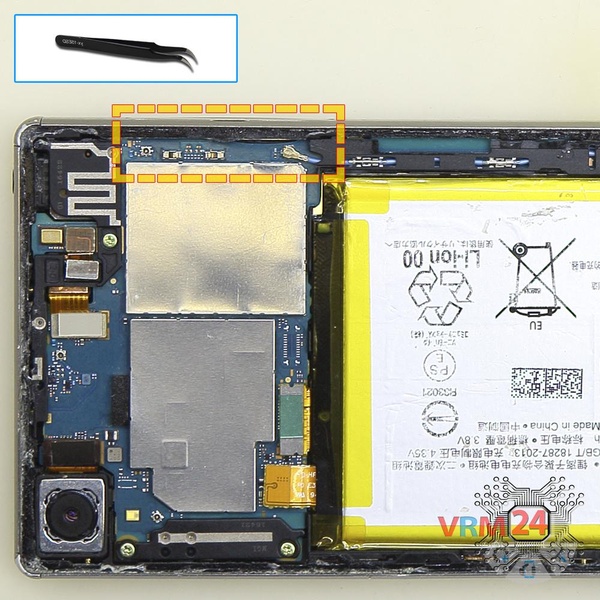

Вынимаем Лоток карт

Открываем слот сим карт и вынимаем его.

Шаг 3.

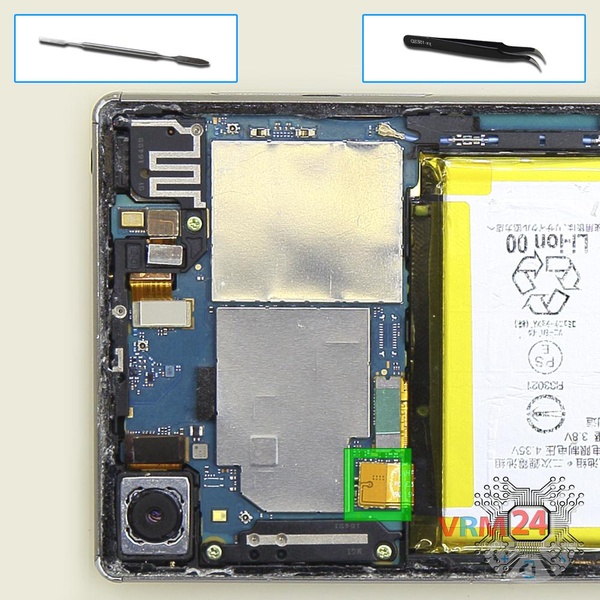

Отсоединяем коннектор аккумуляторной батареи

Отсоединяем коннектор аккумуляторной батареи.

⚠ Обратите внимание!

Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.

Шаг 4.

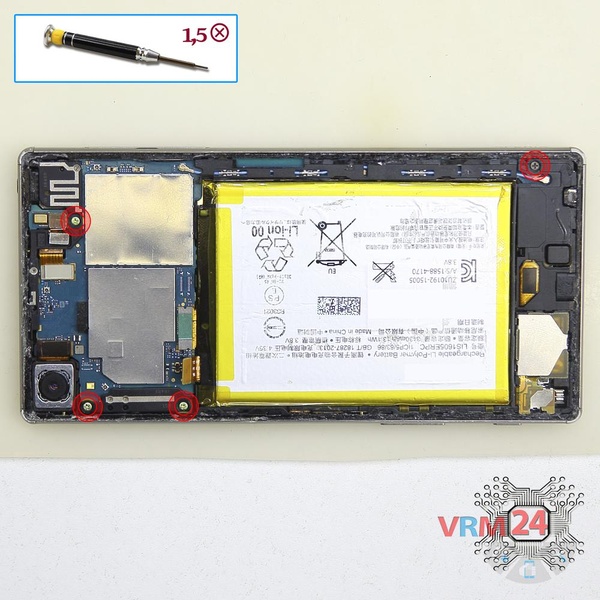

Откручиваем винты

При помощи отвертки (крестовая 1,5 мм) откручиваем 4 болта по периметру телефона.

Шаг 5.

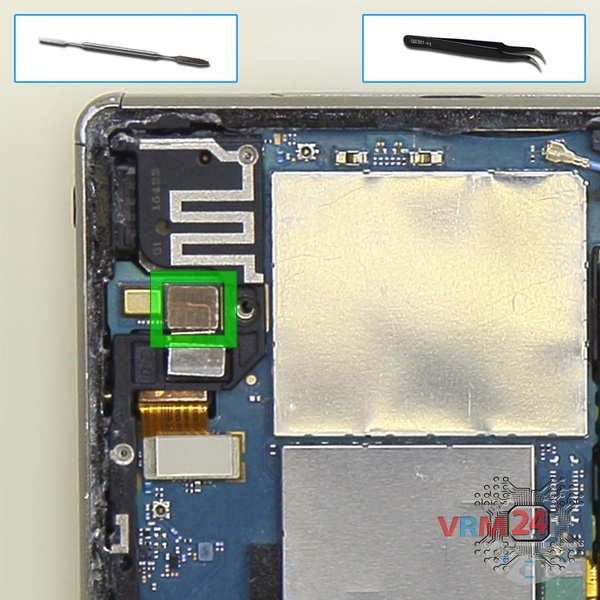

Отсоединяем разъем гарнитуры

Отсоединяем коннектор разъема гарнитуры.

Шаг 6.

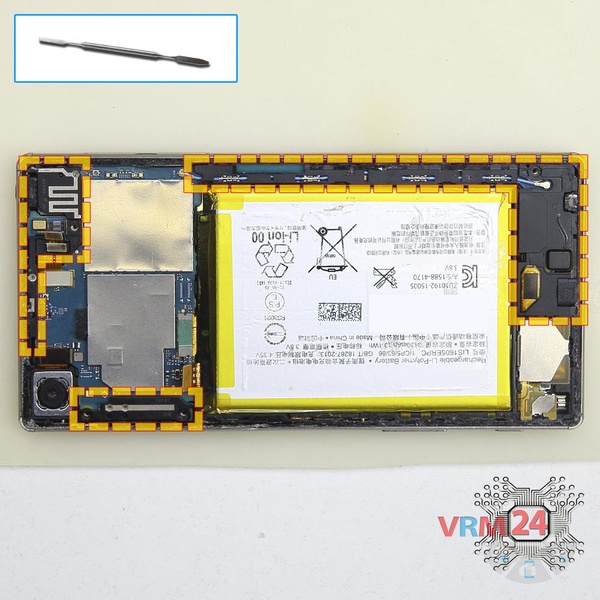

Открываем крышки

Отсоединяем панели.

Шаг 7.

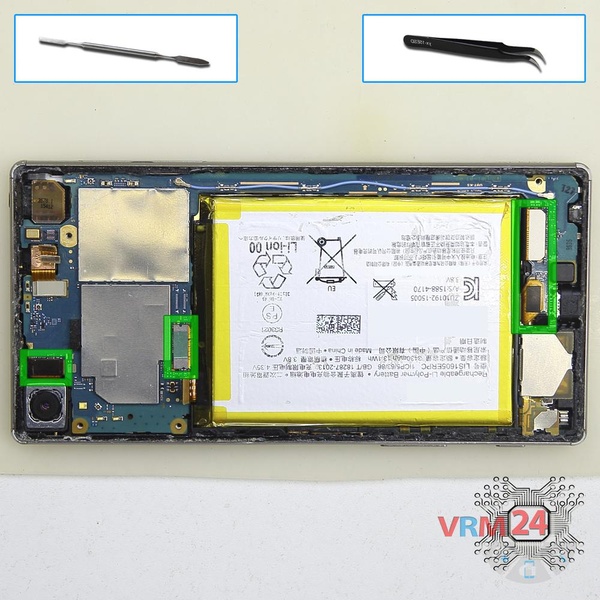

Отсоединяем коннекторы

Отсоединяем коннекторы на печатной плате.

Шаг 8.

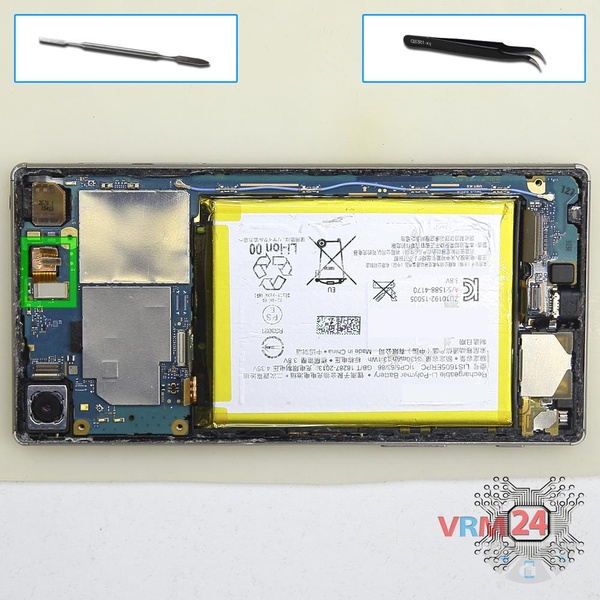

Отсоединяем фронтальную камеру

Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.

Шаг 9.

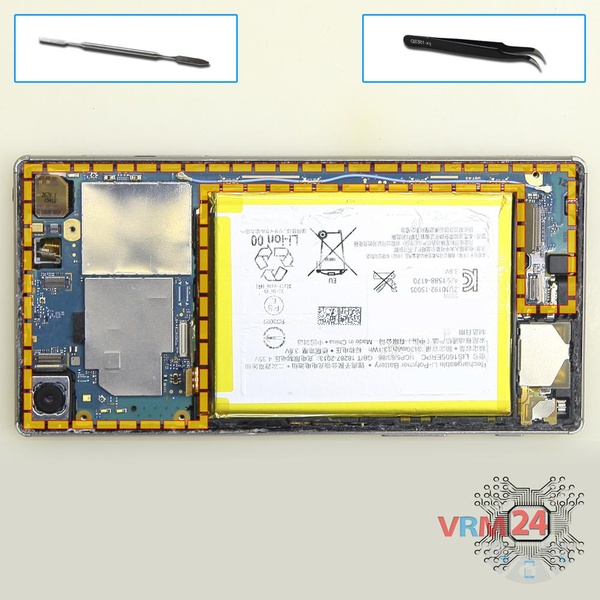

Отсоединяем печатную плату

Снимаем печатную плату.

Шаг 10.

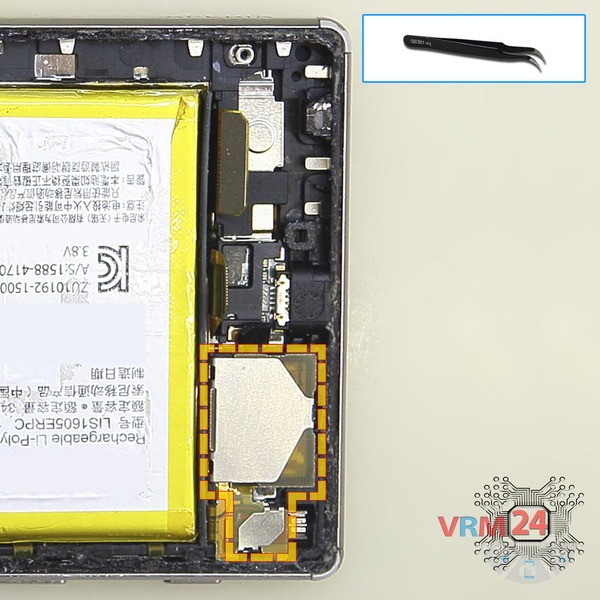

Отсоединяем фиксатор

Снимаем фиксирующие панели и приподнимаем плату скрывающую динамик и вибромотор.

Шаг 11.

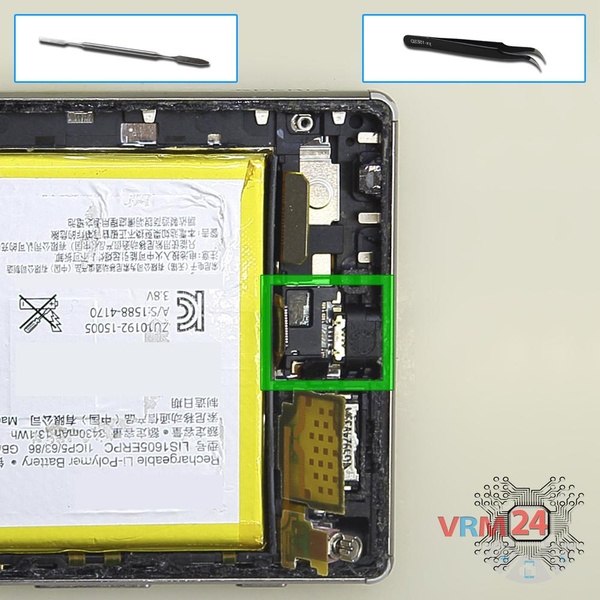

Отсоединяем порт зарядки

Отсоединяем разъем зарядки.

Шаг 12.

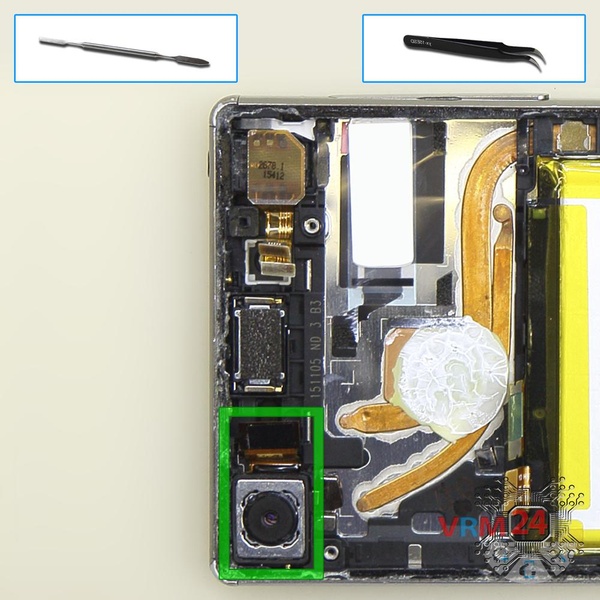

Отсоединяем основную камеру

Из фиксирующего отверстия в рамке модуля вынимаем основную камеру.

Шаг 13.

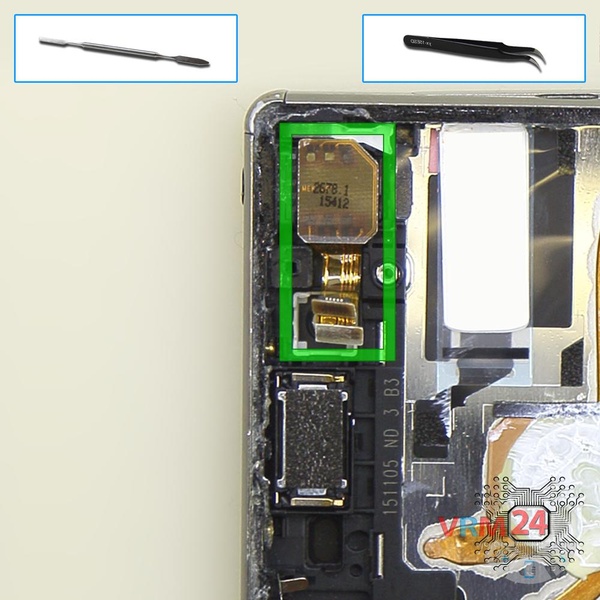

Отсоединяем шлейф

Из фиксирующего отверстия в рамке модуля вынимаем разъем гарнитуры.

Шаг 14.

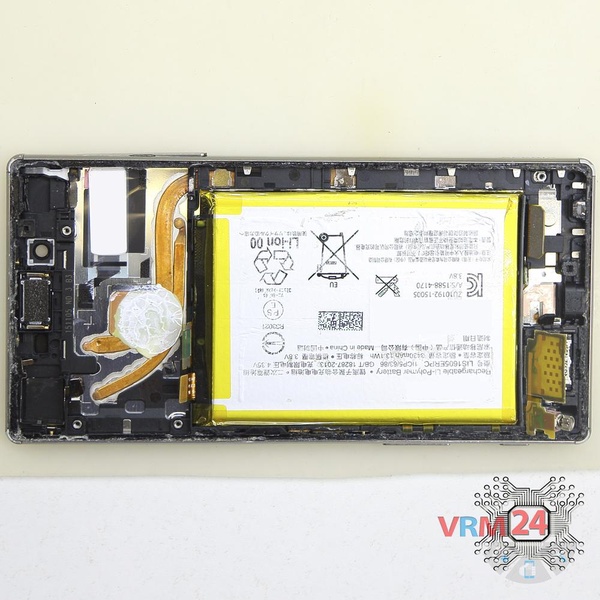

В рамке дисплейного модуля

Элементы на рамке модуля.

Евгений Кузьмин

Специалист сервисного центра

Разборка и ремонт имеют hard уровень сложности и занимают примерно 14 минут. Наша инструкция подходит для всех моделей Sony Xperia Z5 Premium Dual or Сони Иксперия З5 Премиум Дуал, выпущенных для рынков разных стран.
