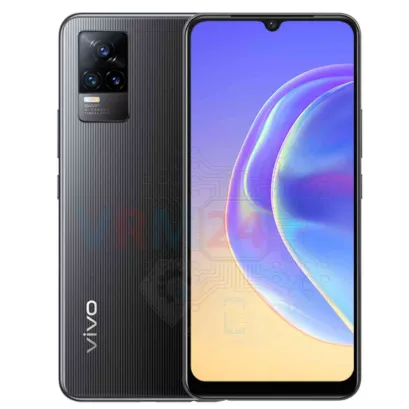

Разборка/Ремонт мобильного девайса vivo V21e (виво V21e) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед разборкой не забудьте выключить телефон.

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

С помощью отвертки (Phillips 1,5 мм PH000) открутите 17 винтов.

С помощью отвертки (Phillips 1,5 мм PH000) открутите один короткий винт.

Подцепите за край. Проведите инструментом вдоль края, отсоедините клипсы и снимите среднюю крышку с антенными площадками и дорожками.

Пробуйте приподнять крышку за края и ничего не проталкивайте внутрь слишком далеко, чтобы случайно не сломать или не замкнуть что-либо на печатной плате.

Отсоединяем крышку со вспышкой и вкладышем NFC. Крышка защищает печатную плату. Старайтесь приподнимать крышку за края и ничего не просовывать между ними далеко, чтобы случайно не задеть или не закоротить что-либо на печатной плате.

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель vivo V21e оснащена аккумулятором B-N8 емкостью 4000 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

С особой осторожностью извлекайте аккумулятор, поскольку он приклеен производителем изнутри. Итак, читаем уведомление на зеленой бирке "поднимите ручку и выньте аккумулятор", и делаем, как написано.

С помощью отвертки (Philips 1,5 мм PH000) открутите два винта фиксирующих суб-плату.

Подденьте за край и отсоедините полифонический динамик.

Отсоедините разъемы коаксиального кабеля, шлейфа датчика отпечатков пальцев, двух межплатных шлейфов на субплате.

⚠️️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.

Чтобы снять субплату, нам нужно отсоединить прикрепленный к ней межплатный шлейф. Поэтому необходимо отклеить пленку, защищающую межплатные шлейфы. Аккуратно поддеваем и вытягиваем субплату из посадочного места. Далее нам нужно отсоединить разъем на материнской плате и отклеить межплатный шлейф.

С помощью отвертки (Philips 1,5 мм PH000) открутите один винт, фиксирующий материнскую плату.

Подденьте разъемы шлейфа боковых кнопок, межплатного шлейфа и коаксиального кабеля.

⚠️️ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.

Отсоедините разъемы и снимите три тыльные камеры и одну фронтальную (селфи) камеру.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

ℹ️️ В рамке дисплея остались: разговорный динамик, коаксиальный кабель, датчик отпечатков пальцев и вибромотор.
