Разборка/Ремонт мобильного девайса Xiaomi Mi 8 SE (Ксиоми Ми 8 ЭсЕ) с описанием каждого шага и необходимого набора инструментов.

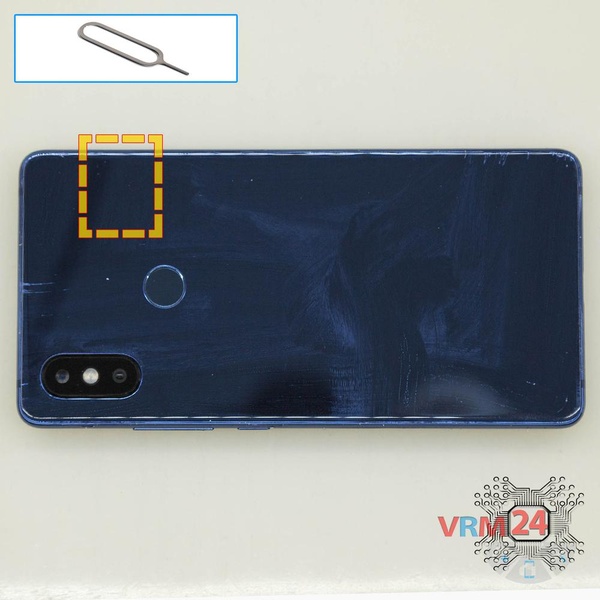

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

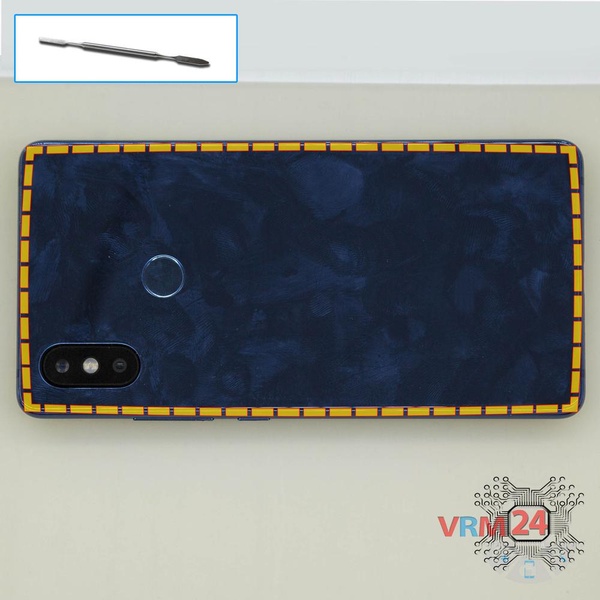

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Поверхность крышки необходимо нагреть для размягчения клеевой основы под ней. Приблизительная температура нагрева 50° С.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт, но очень аккуратно и смочить только саму пленку. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

⚠️️ Заранее посмотрите на картинке расположение шлейфов: межплатный, сенсора, дисплея, кнопок (если есть) под крышкой, чтобы случайно их не повредить.

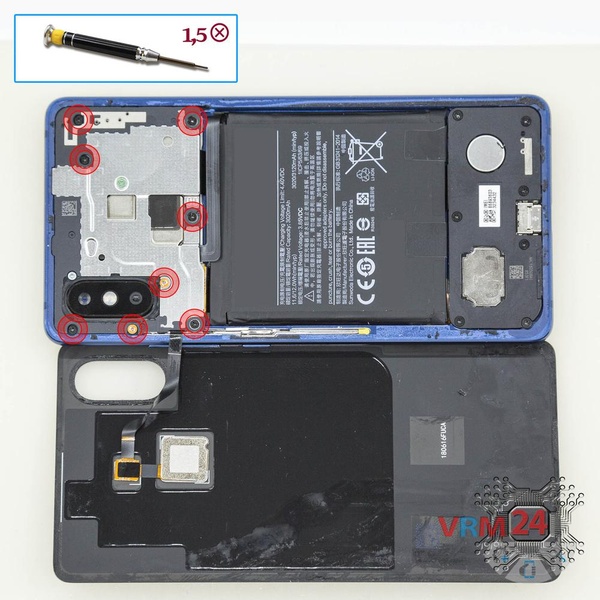

С помощью отвертки (Phillips 1,5 мм PH #000) открутите восемь винтов.

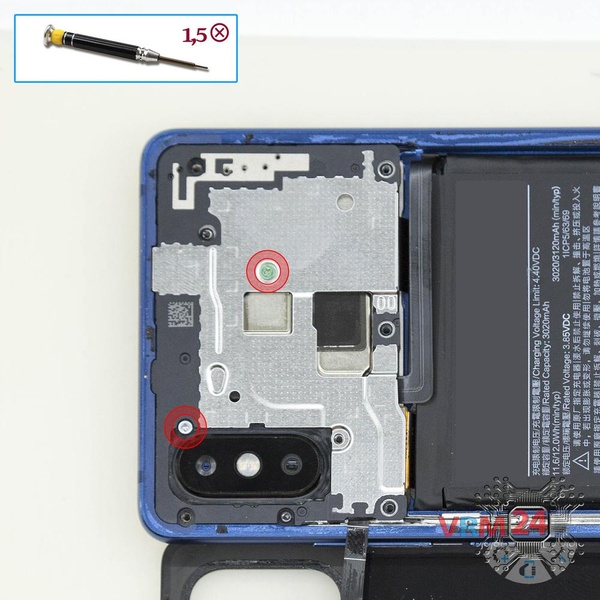

С помощью отвертки (Phillips 1,5 мм PH #000) отвинтите два серебряных винта.

Винты разные: ℹ️️ Обязательно запомните расположение винтов перед разборкой. При сборке устройства завинчивание винта в неправильном месте может привести к повреждению устройства или его частей. Во избежание повреждений снятые винты и отдельные детали (в виде прокладок или кронштейнов) необходимо разложить в соответствующем порядке, либо винты и их отверстия в телефоне необходимо пометить цветными маркерами.

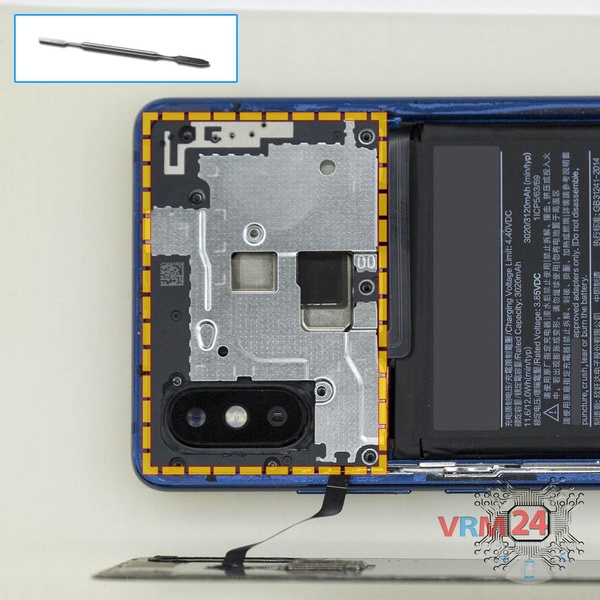

Подденьте за края. Проведите инструментом по краю, отсоедините защелки и снимите крышку с антенными площадками и дорожками.

ℹ️️ Старайтесь приподнимать крышку за края и ничего не просовывать между ними, чтобы случайно не задеть или не закоротить что-либо на печатной плате.

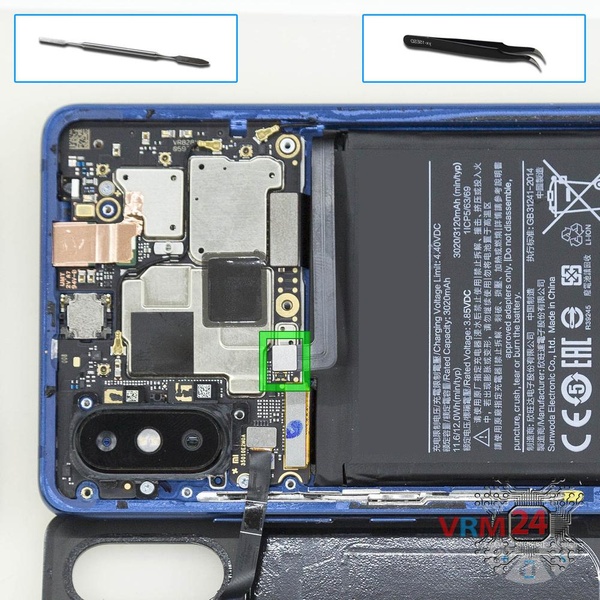

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Xiaomi Mi 8 SE имеет аккумулятор BM3D емкостью 3120 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

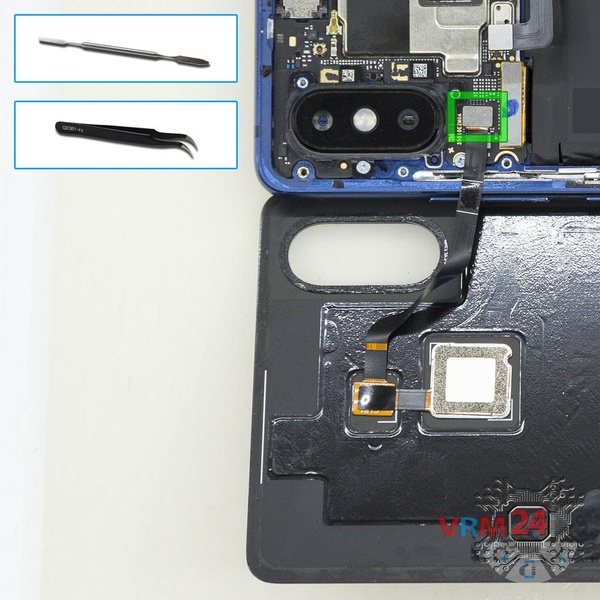

Подденьте разъем шлейфа датчика отпечатков пальцев и снимите заднюю крышку.

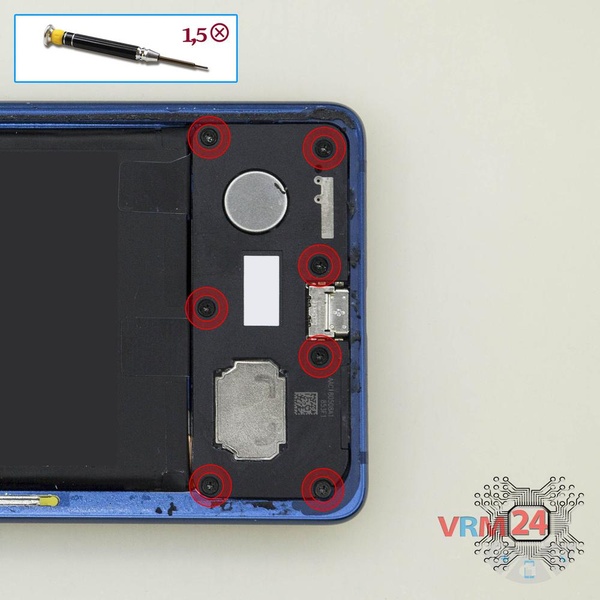

С помощью отвертки (Phillips 1,5 мм PH #000) открутите семь винтов.

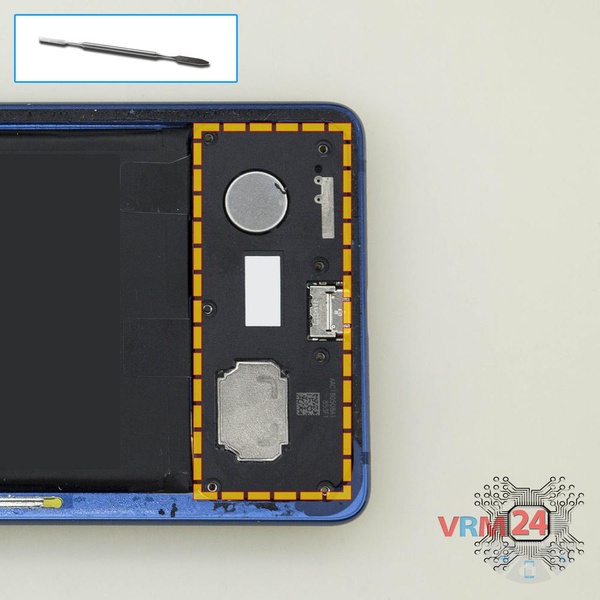

Подденьте за край и снимите сборку динамика с антенными дорожками.

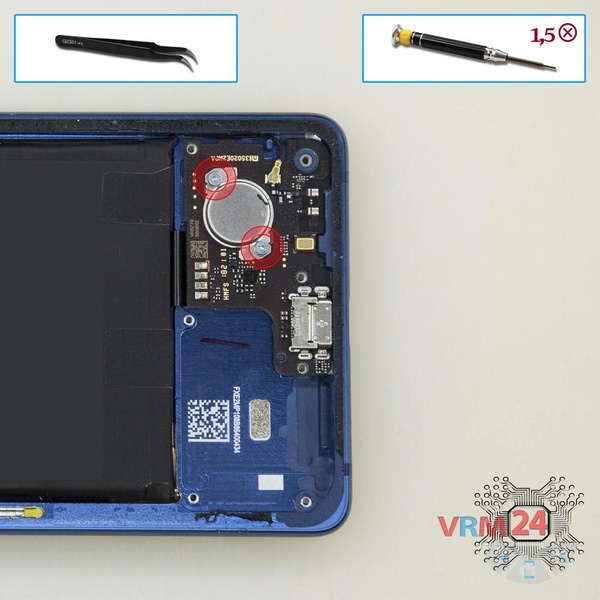

С помощью отвертки (Philips 1,5 мм PH #000) открутите два винта и снимите фиксатор, удерживающий вибромотор.

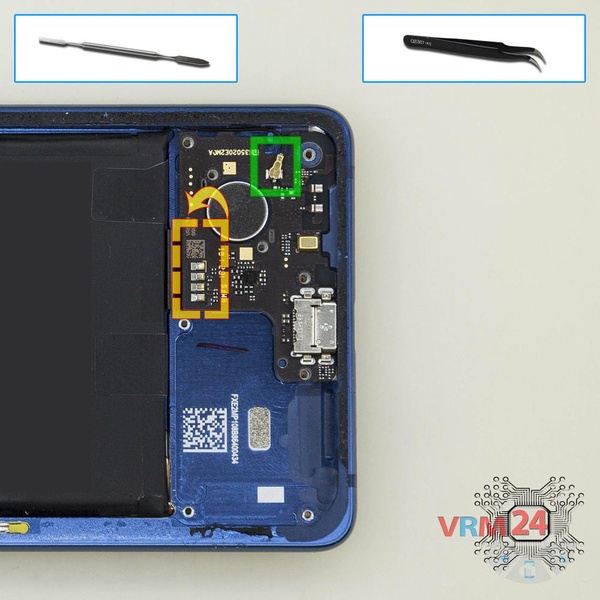

Отсоедините разъем коаксиального кабеля.

⚠️️ Обратите внимание! Разъем межплатного шлейфа находится на внутренней стороне субплаты.

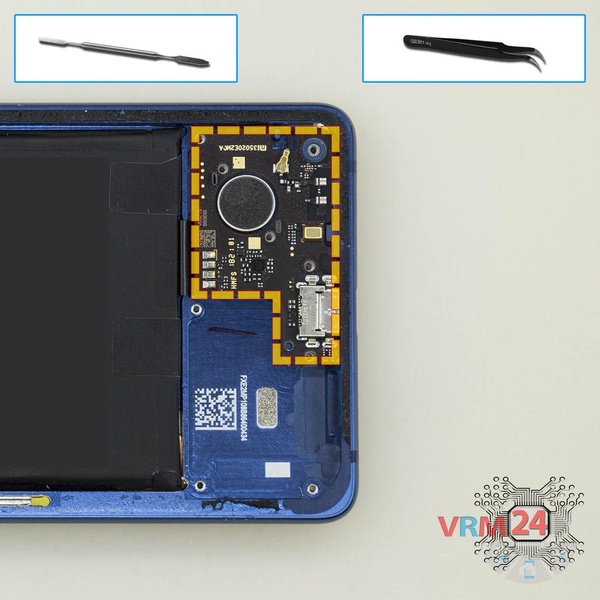

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

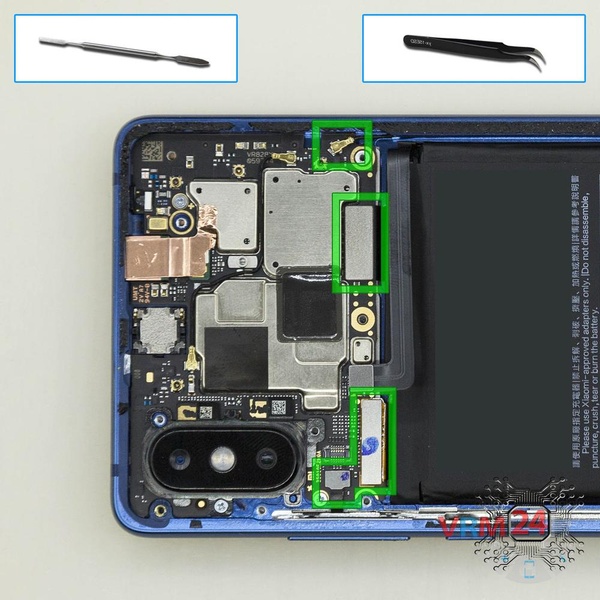

Подденьте разъемы шлейфа боковых кнопок, шлейфа модуля дисплея, межплатного шлейфа и коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

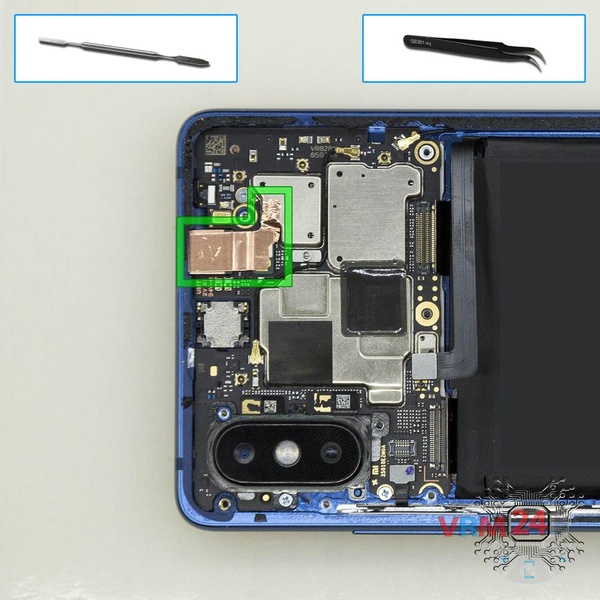

Отсоедините разъем на материнской плате и снимите фронтальную (селфи) камеру.

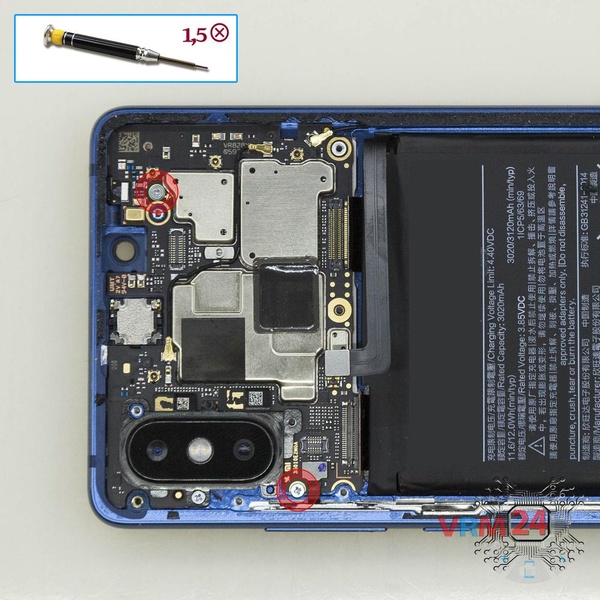

С помощью отвертки (Philips 1,5 мм PH #000) открутите два винта, крепящих материнскую плату.

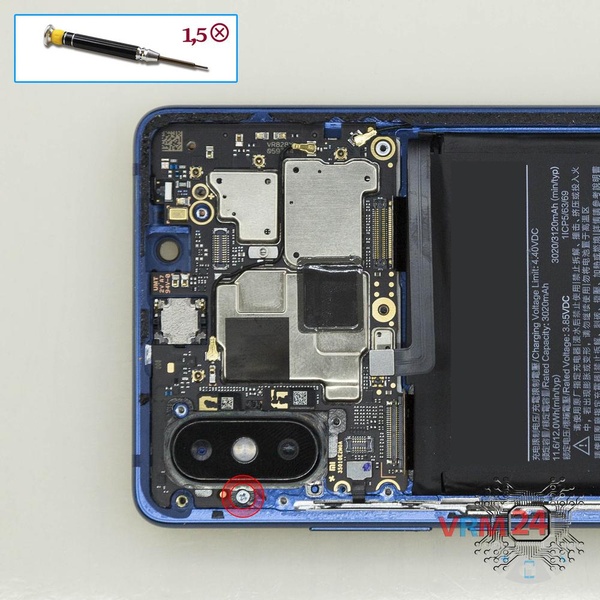

С помощью отвертки (Philips 1,5 мм PH #000) открутите один винт фиксирующий крышку камер со вспышкой.

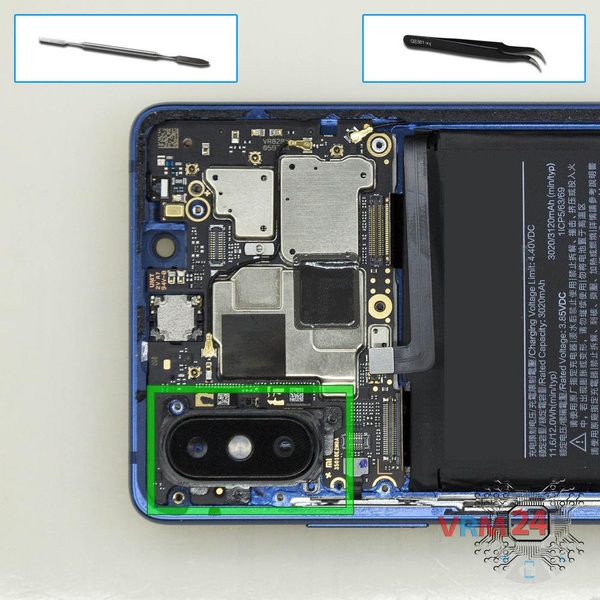

Подденьте за край и отсоедините крышку камер со вспышкой.

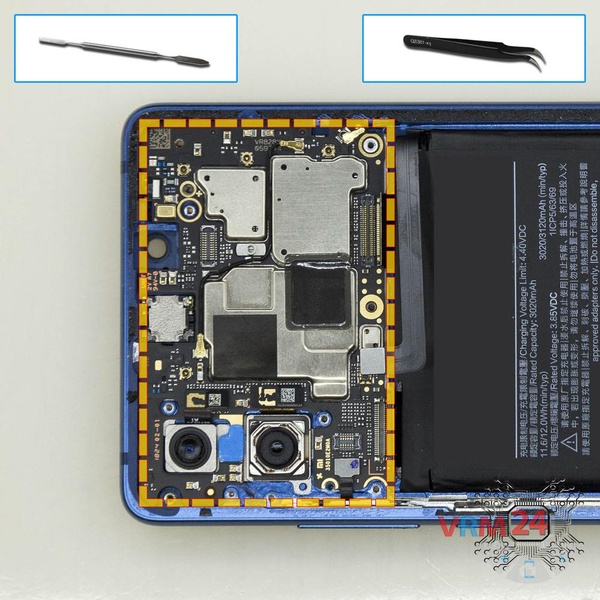

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

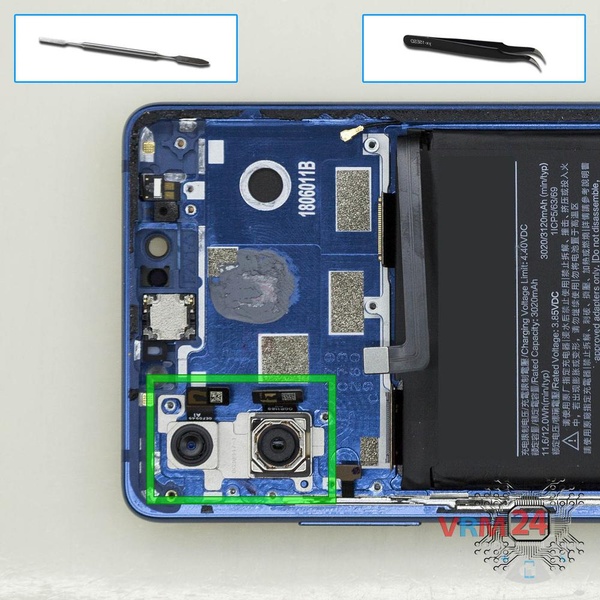

Подденьте нижнюю часть и отсоедините сборку двух тыльных камер.

⚠️️ Будьте осторожны! Сборка слегка приклеена.

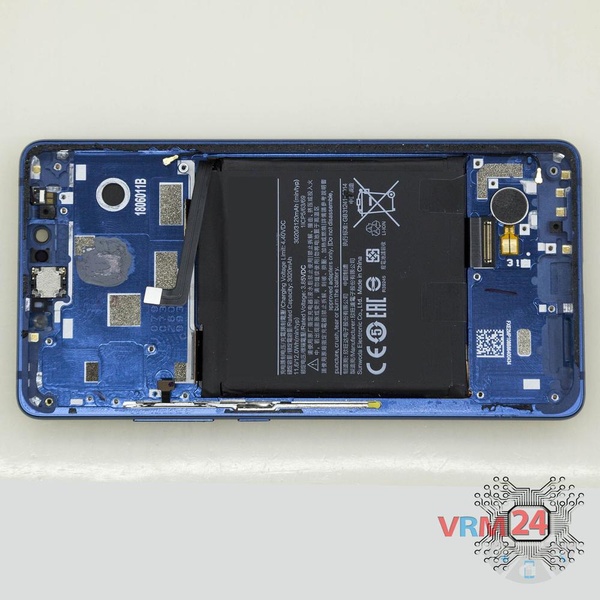

ℹ️️ В рамке дисплея остались: разговорный динамик, аккумулятор, коаксиальный кабель и вибромотор.
