Разборка/Ремонт мобильного девайса Xiaomi POCO X5 Pro (Ксиоми Поко Х5 Про) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед разборкой не забудьте выключить телефон.

Используя инструмент Ключ или Скрепку и открываем лоток Сим карт и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

Затем нам нужно нагреть поверхность задней крышки до температуры около 70°С или 160 ° F для этого мы используем нагревательный коврик, вы можете использовать фен на протяжении 5-7 минут.

Чтобы отсоединить заднюю крышку, мы сначала используем тонкий металлический инструмент. Из-за того, что край средней крышки немного выступает над задней крышкой, нам нужно слегка приподнять заднюю крышку, чтобы создать небольшой зазор, в который мы можем вставить пластиковую пленку и использовать пластиковую пленку как инструмент для отсоединения задней крышки.

Итак, находим удобное для нас место, поддеваем заднюю крышку, вставляем инструмент и начинаем протягивать повдоль задней крышки. В нашем случае пластиковая пленка — это защитная пленка для дисплея, они бывают разной толщины, в нашем случае она толще. И нам нужно быть осторожными в районе боковых кнопок и дактилоскопического датчика, потому что в этом месте обычно располагаются шлейфы. Мы также должны быть осторожны с камерами, чтобы не повредить линзы.

Мы используем отвертку Phillips 1,5 мм или #000, чтобы открутить шесть длинных черных винтов.

Если винты разные, их нужно сфотографировать или положить на специальную поверхность в определенном порядке, чтобы не перепутать при сборке.

С помощью отвертки Phillips 1,5 мм (PH#000) откручиваем четыре серебряных винта.

С помощью отвертки Phillips 1,5 мм (PH#000) откручиваем семь винтов внизу.

Осторожно отсоединяем фиксатор разъема межплатного шлейфа.

Затем отсоединяем среднюю крышку. Мы также используем пластиковый инструмент. Вставляем его в отверстие между средней крышкой и рамкой дисплея и осторожно двигаем вдоль, чтобы отсоединить защелки. Мы также должны быть осторожны с боковыми кнопками и датчиком отпечатков пальцев, потому что они там физически расположены.

Отсоединяем разъем разъема шлейфа дактилоскопического датчика и снимаем среднюю крышку с дорожками и площадками антенн.

При первой возможности отсоедините разъемы аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ Модель Xiaomi POCO X5 Pro имеет аккумулятор BP4K емкостью 5000 мАч.

С помощью отвертки Philips 1,5 мм (PH#000) откручиваем один винт, фиксирующий динамик.

Отсоединяем два разъема двух коаксиальных кабелей, разъем межплатного шлейфа. И освобождаем кабели из фиксаторов на субплате.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, разъем для карт, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Поддеваем за край и отсоединяем динамик.

Поддеваем разъемы шлейфы модуля дисплея, межплатного шлейфа и двух коаксиальных кабелей.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

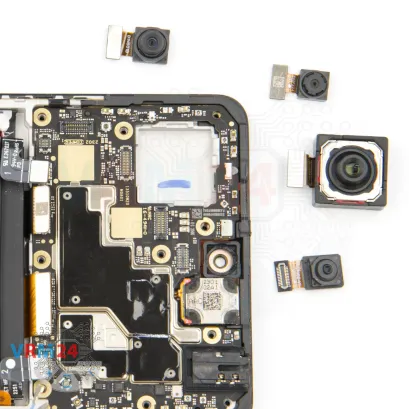

Мы можем отсоединить камеры. Фронтальная камера слегка приклеена, поэтому нам нужно поднять ее вверх и вынуть.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Наконец, мы переходим к отсоединению аккумулятора.

Нам нужно развернуть коричневые ярлыки с буквами A и B. Как видим, на ярлыке с буквой А есть описание и последовательность действий.

Читаем написанное на ярлыке и действуем согласно написанному. Нам нужно потянуть ярлык А вверх. Тот, что широкий.

Осторожно тянем и отсоединяем аккумулятор. Как мы видим аккумулятор с одного края держится на прозрачном покрытии, которое защищает шлейфы под аккумулятором.

ℹ️️ В рамке дисплея остались: разговорный динамик, коаксиальные кабели и вибромотор.
