Разборка/Ремонт мобильного девайса Xiaomi POCO X7 Pro (Ксиоми Поко Х7 Про) с описанием каждого шага и необходимого набора инструментов.

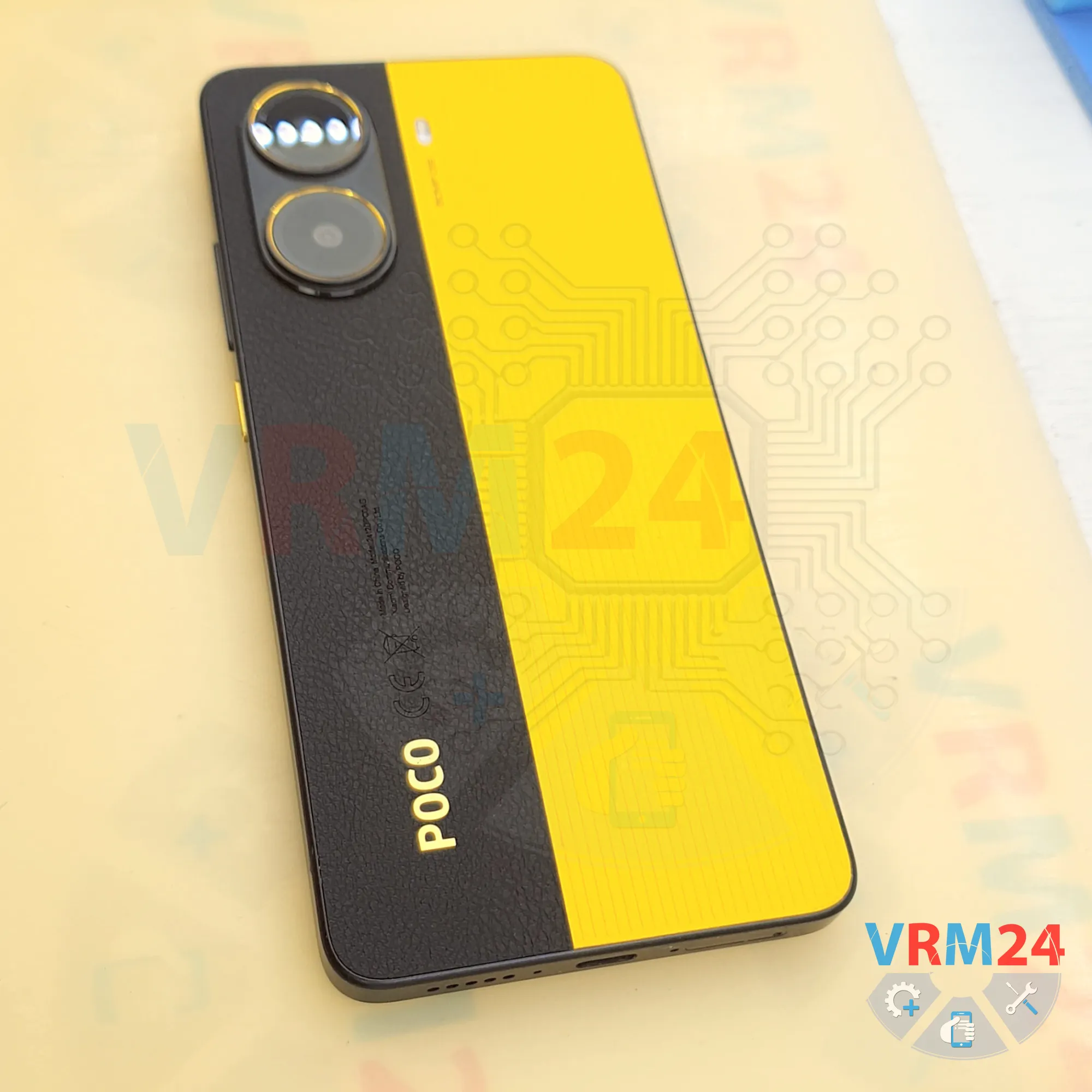

⚠️ Перед разборкой не забудьте выключить телефон.

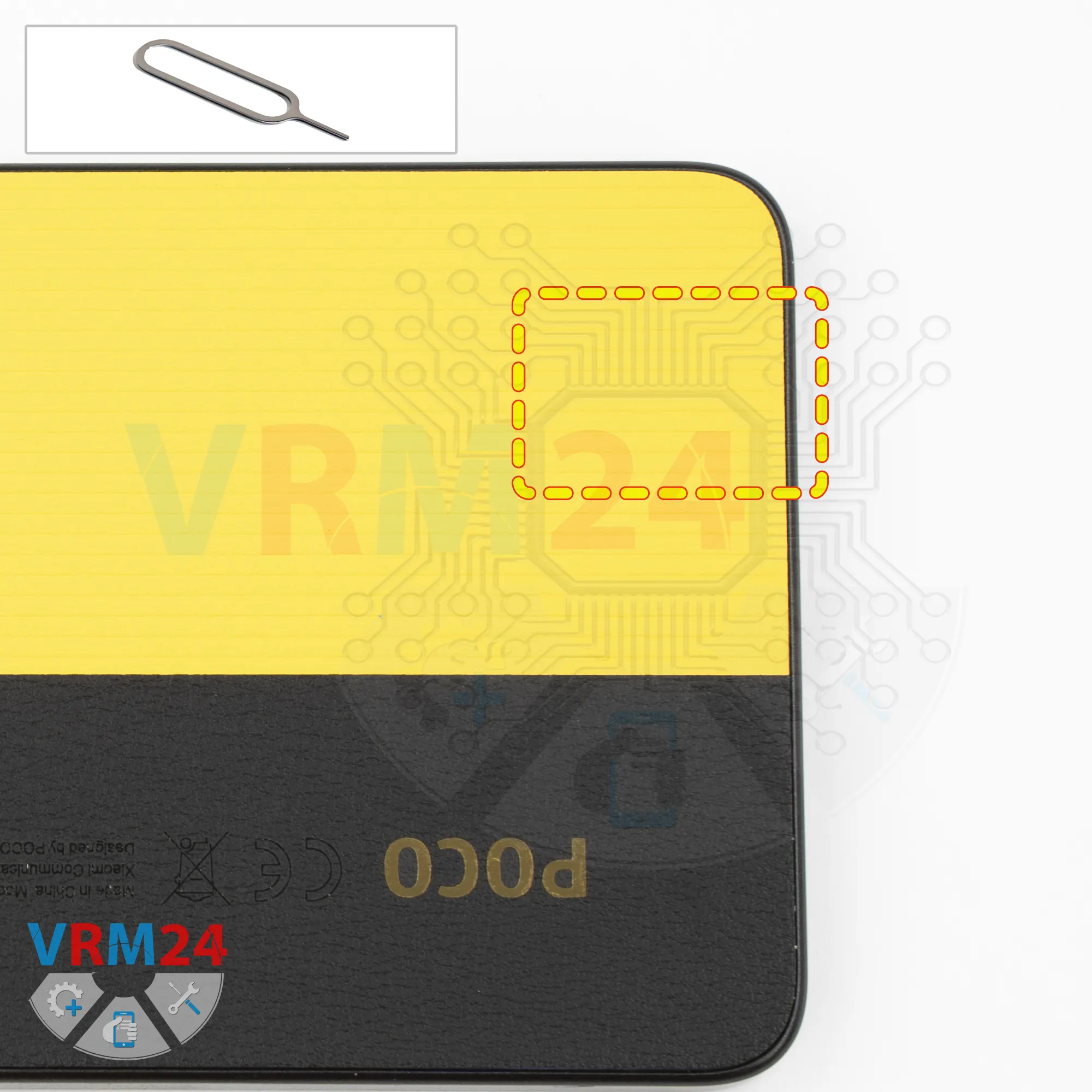

Сначала, как обычно, нам нужно извлечь лоток для SIM-карты.

Для этого мы используем инструмент для извлечения SIM-карты. Вставьте его в отверстие и вытолкните лоток для SIM-карты.

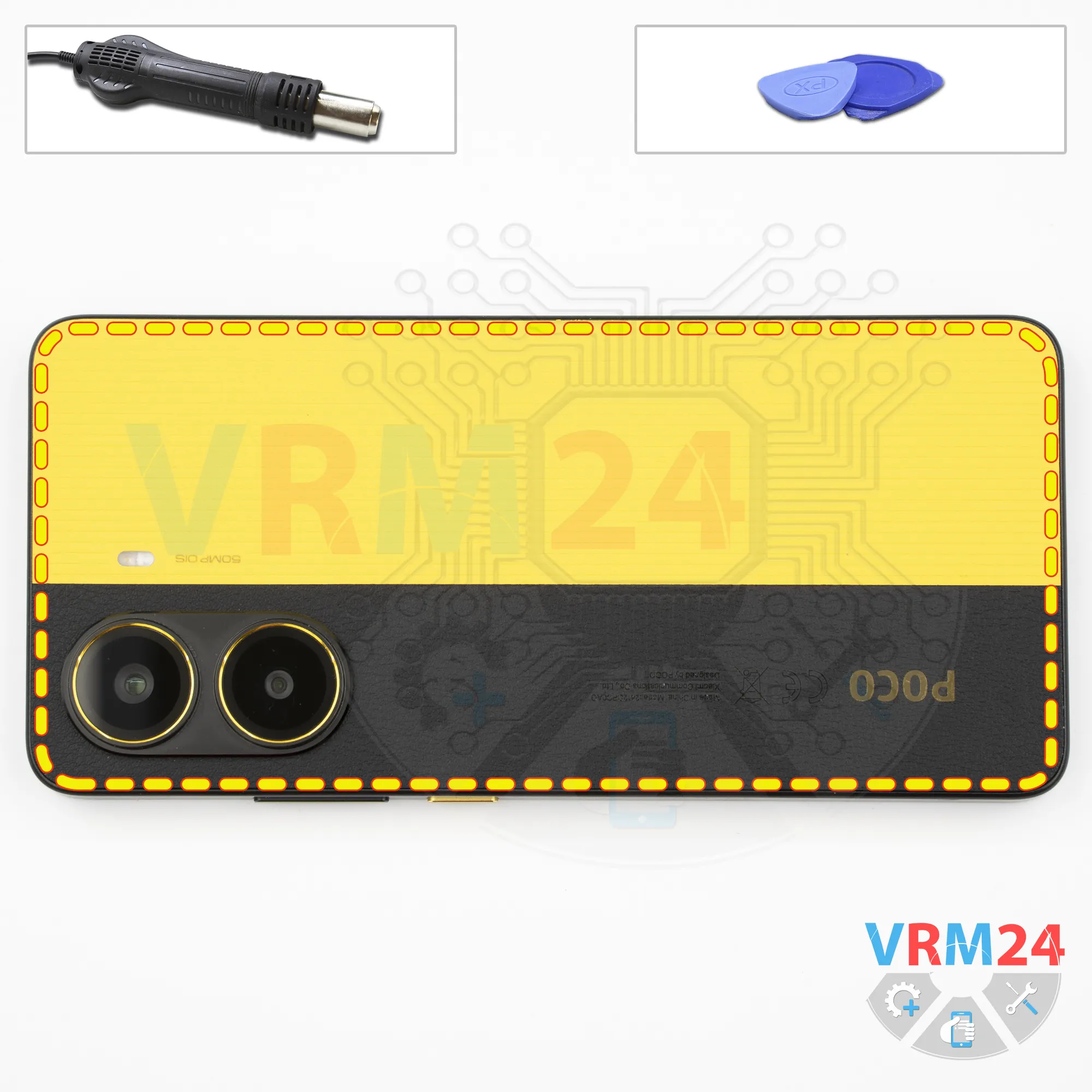

После этого нам нужно нагреть поверхность задней крышки примерно до 70°C или 160°F.

Для этого мы используем нагревательный коврик, но вы также можете использовать фен.

Примерно через 10 минут мы можем начать отделять заднюю крышку. Для этого мы используем тонкую пластиковую плёнку. Аккуратно вставьте её в зазор между задней крышкой и средней рамкой, затем осторожно проведите ею по краю, прорезая клей.

Как всегда, будьте осторожны рядом с боковыми кнопками, так как там могут находиться шлейфы.

И, конечно, будьте осторожны рядом с крышкой камеры. В этой области крышка дополнительно приклеена, и мы также можем случайно задеть и повредить линзы камеры, поэтому здесь нужно быть особенно внимательными.

После этого нам нужно закрыть объективы камеры. Для этого мы используем специальную плёнку.

Обратите внимание, что мы наклеиваем плёнку не прямо на объективы, а на ободок вокруг них.

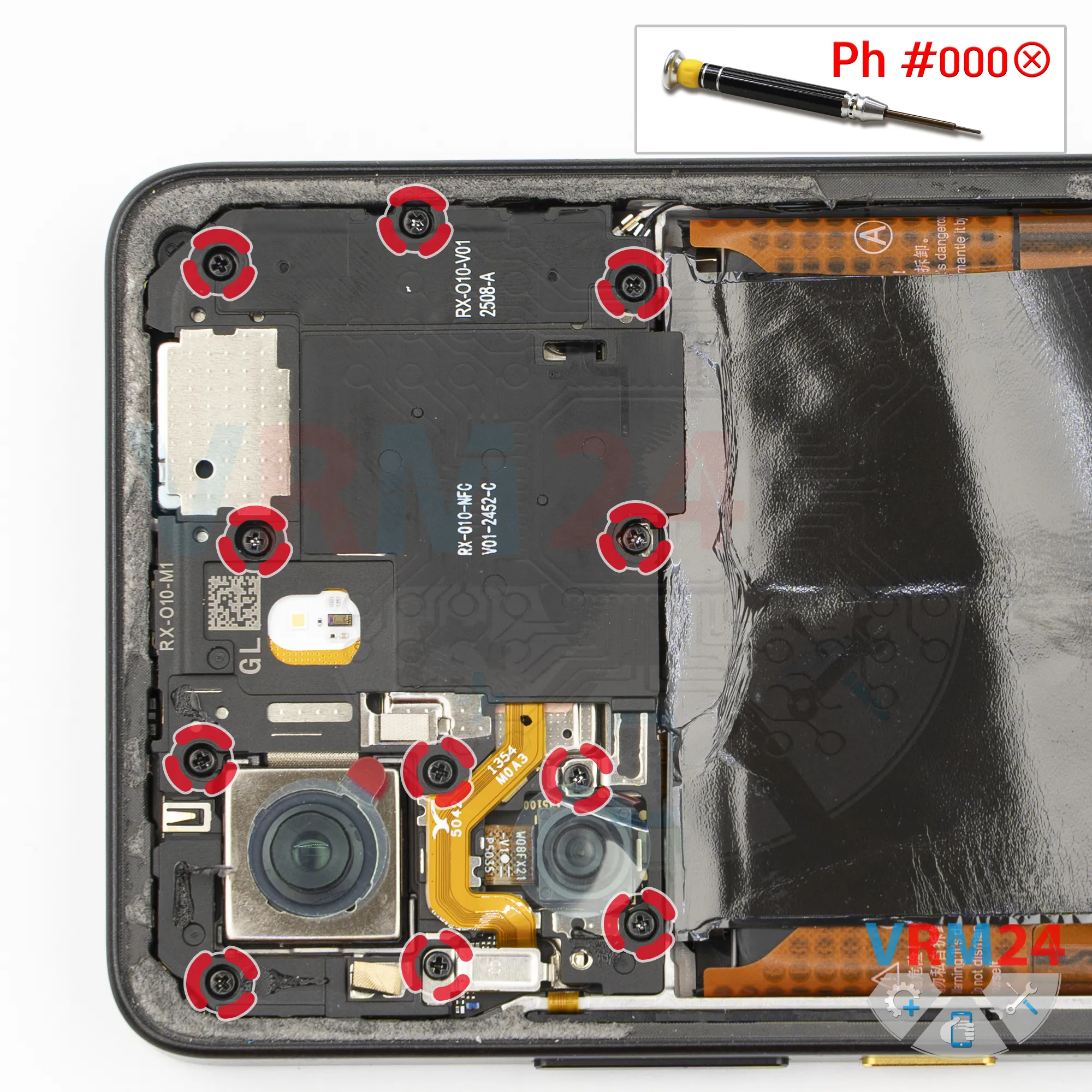

Затем переходим к выкручиванию винтов в верхней части.

Для этого мы используем крестовую отвёртку 1,5 мм, или Phillips #000.

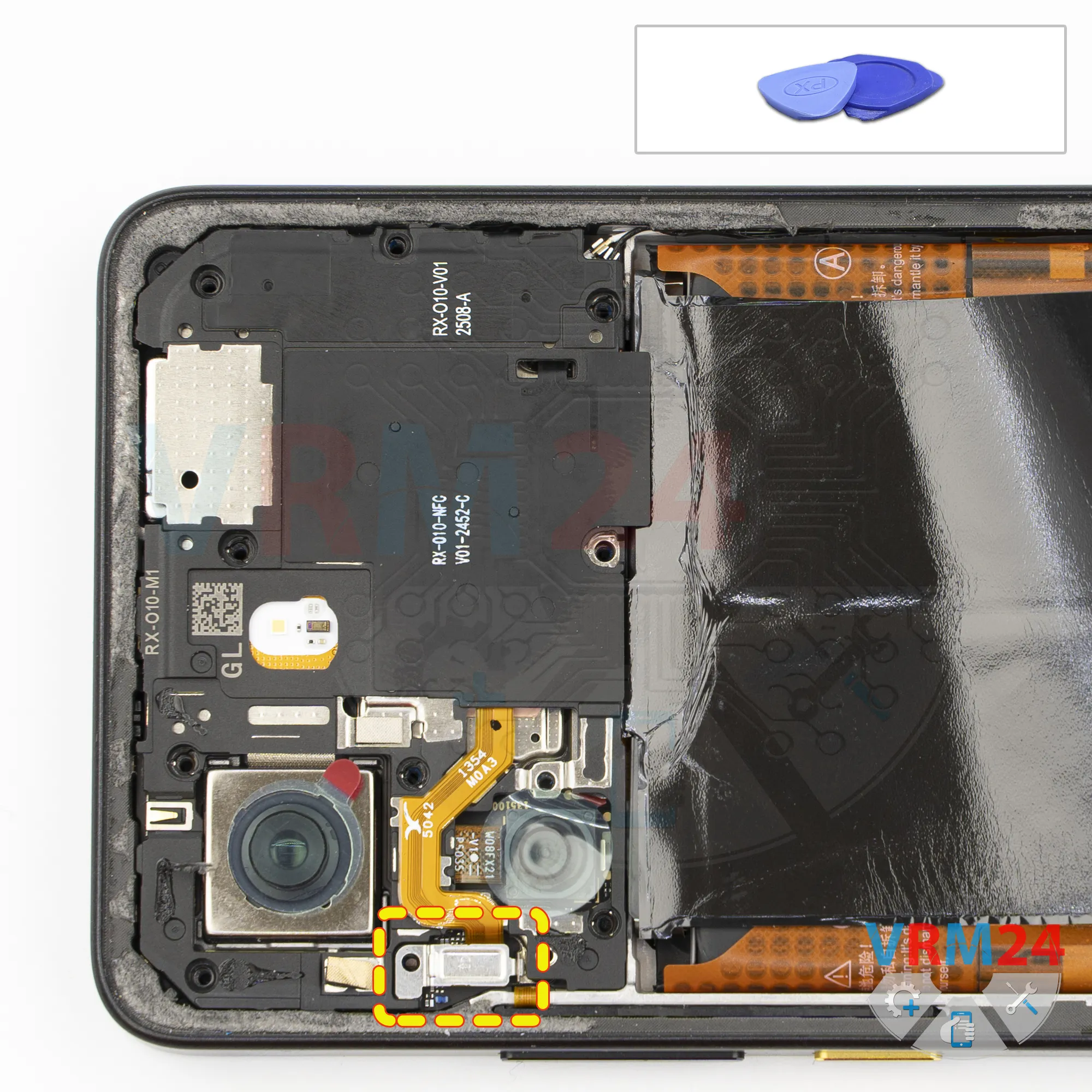

После удаления винтов мы освобождаем один из брекетов и отсоединяем разъем.

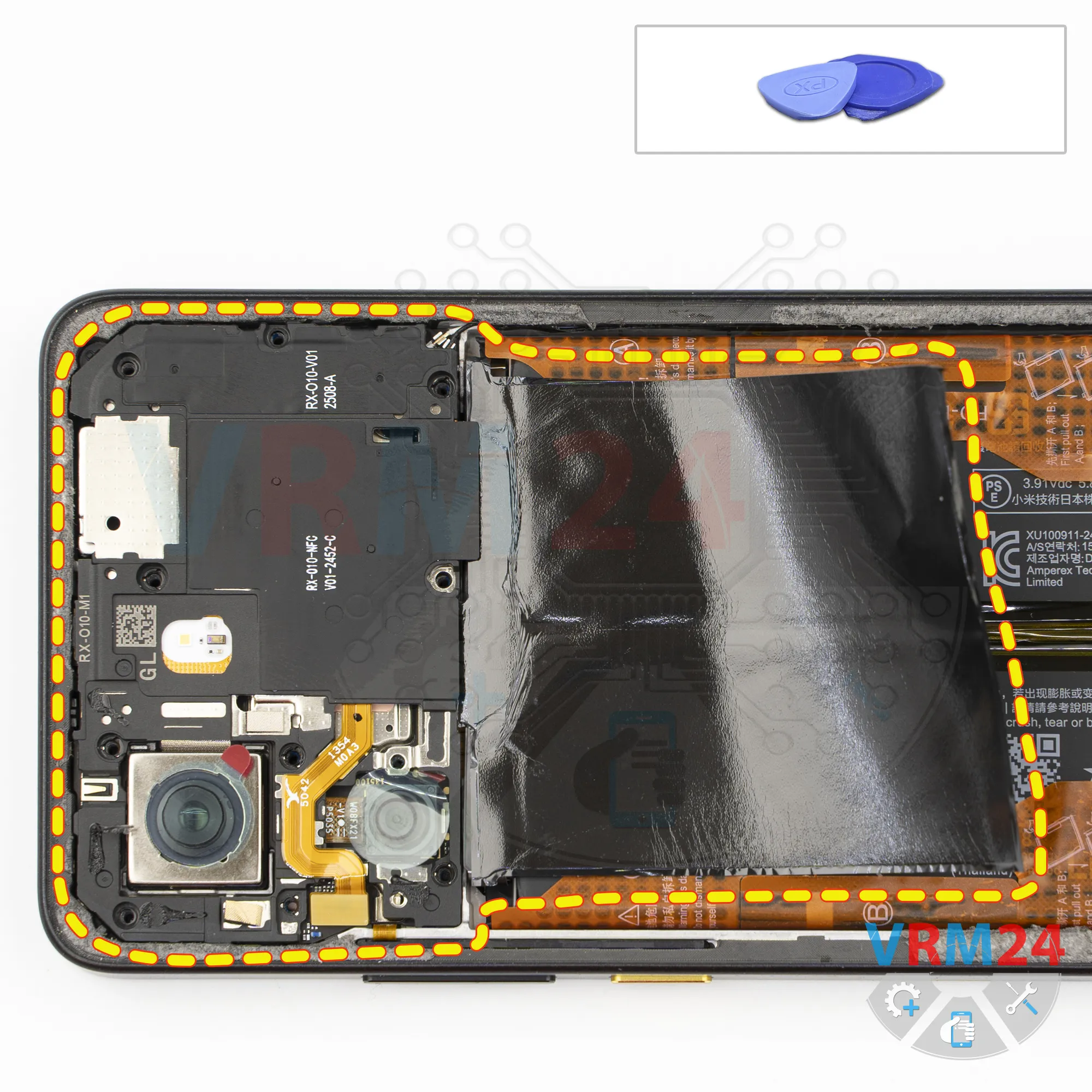

Затем переходите к отсоединению крышки в верхней секции. Для этого мы используем неметаллический инструмент.

Отложите крышку в сторону.

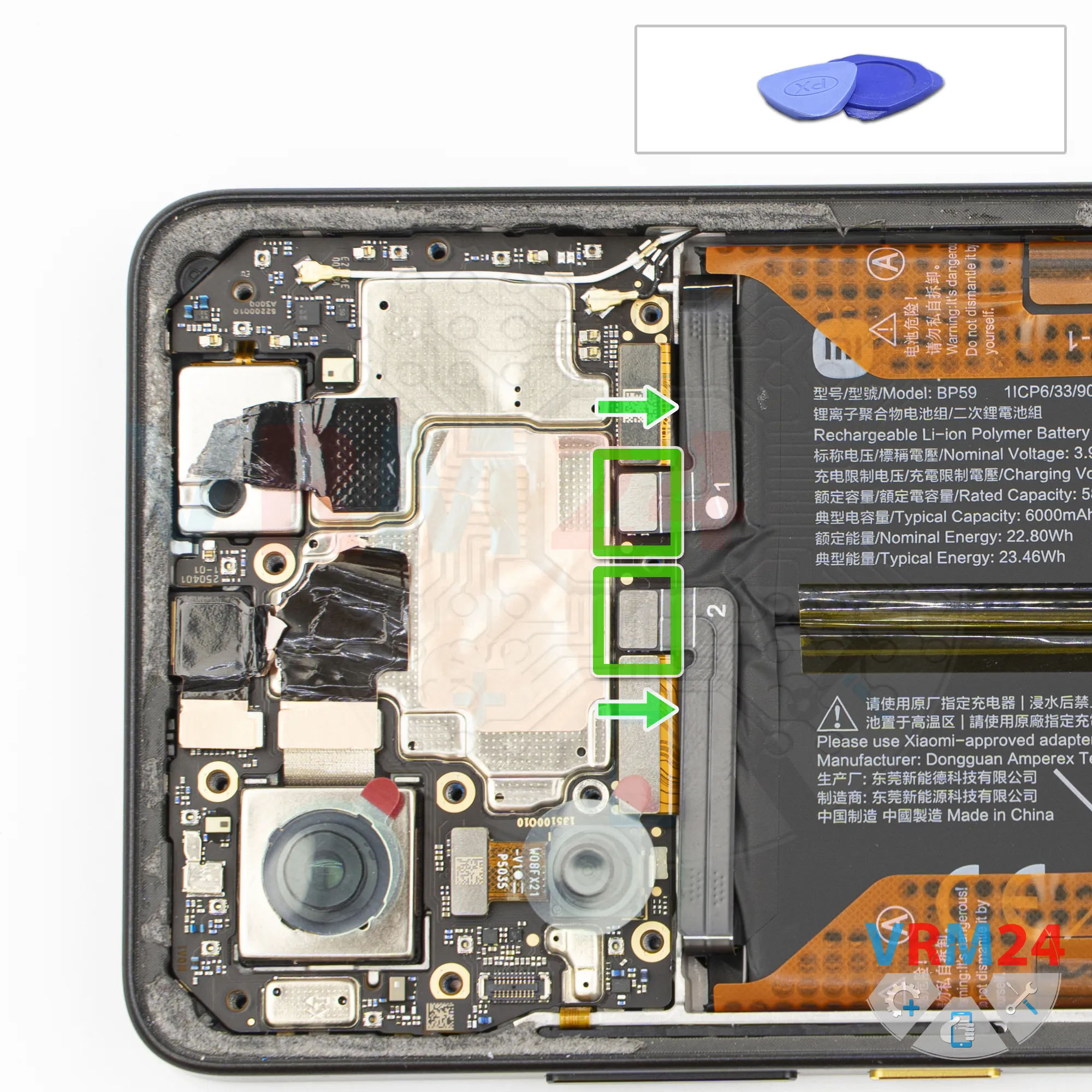

Затем с помощью неметаллического инструмента отсоединяем два разъёма аккумулятора и переходим к нижней части.

ℹ️ В Xiaomi POCO X7 Pro 2412DPC0AG используется аккумулятор BP59 ёмкостью 6000 мАч.

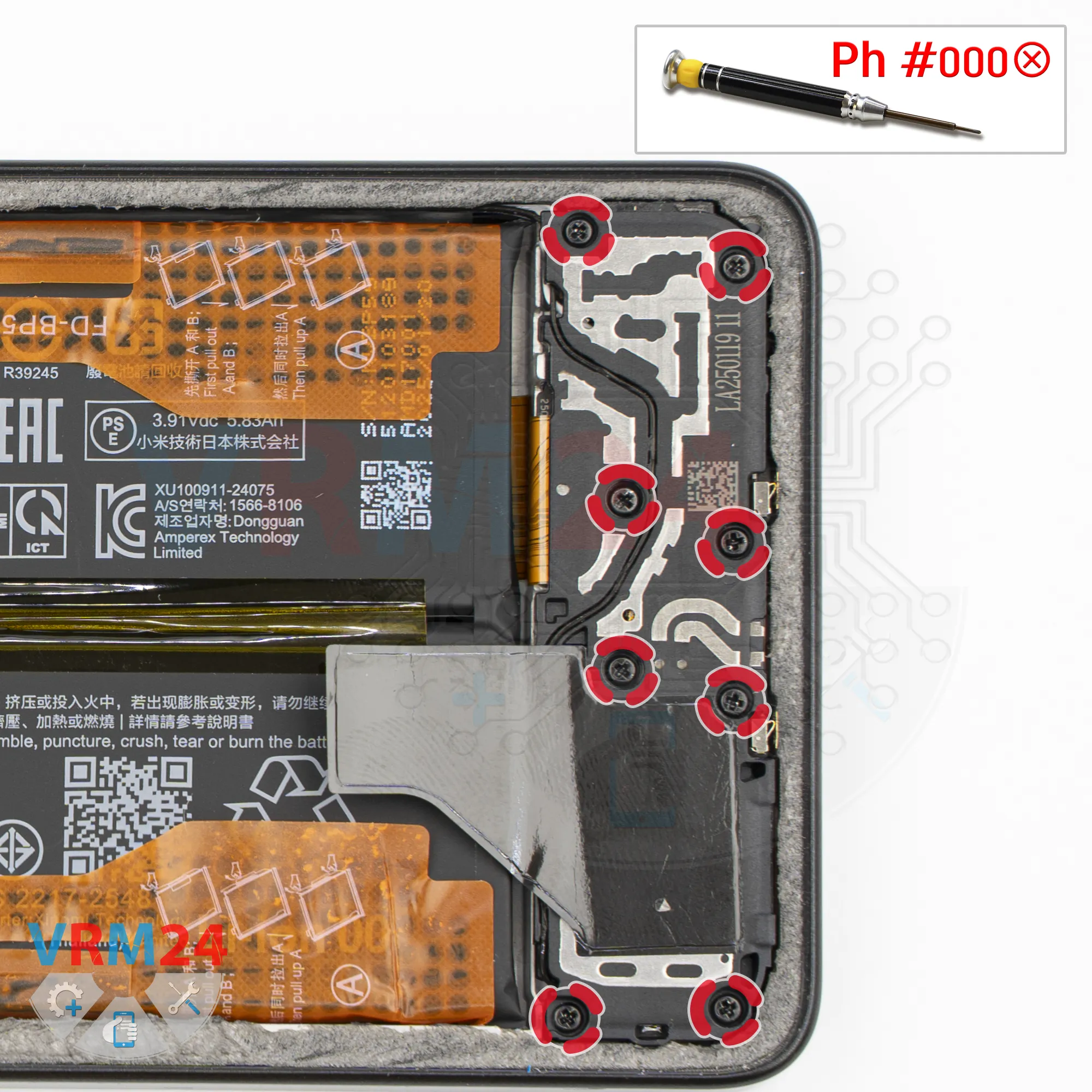

В нижней части нам нужно выкрутить винты. Мы также используем крестовую отвёртку 1,5 мм, или Phillips #000.

Если винты трудно выкрутить, мы используем пинцет. Лучше держать эти винты отдельно от тех, что мы выкрутили ранее.

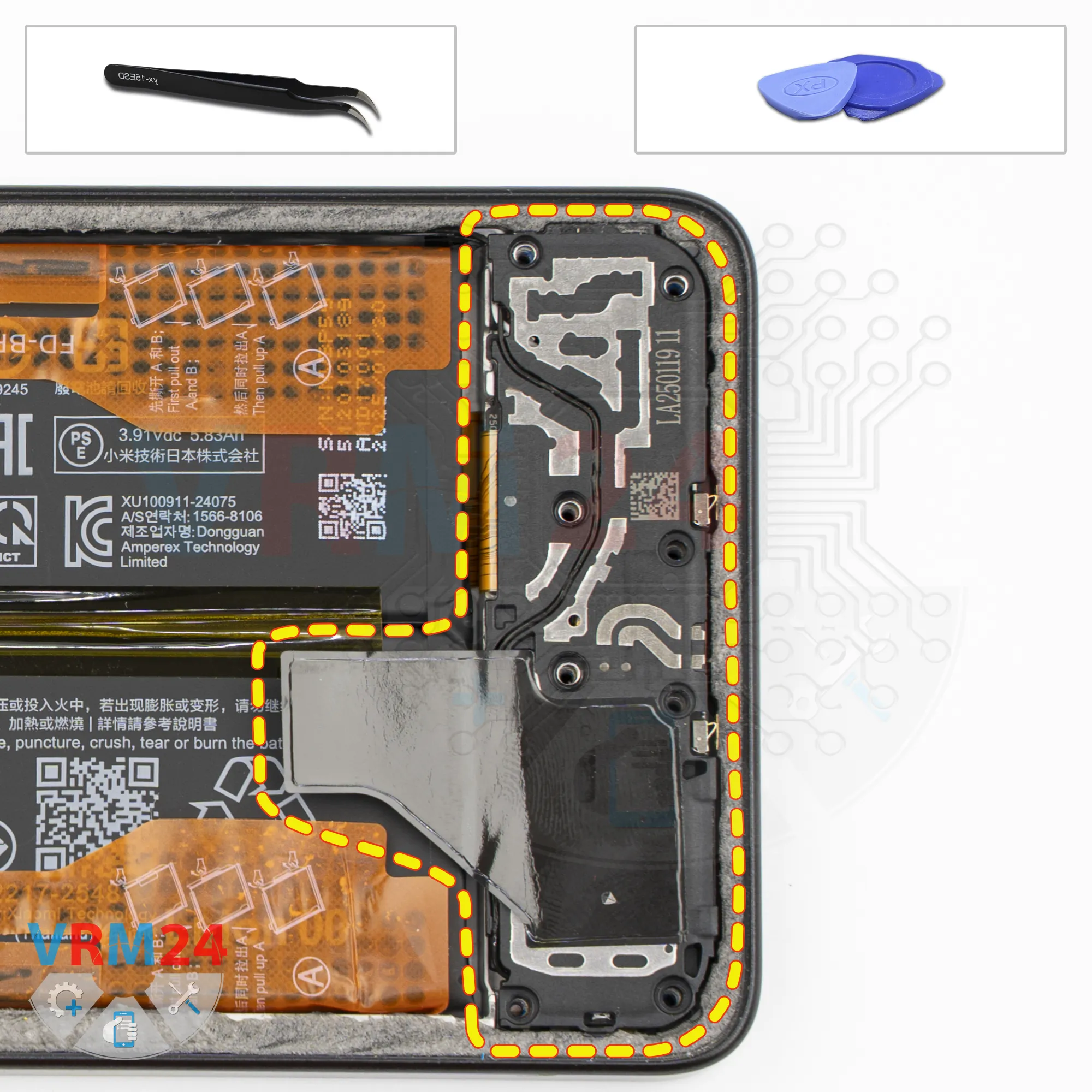

После удаления винтов нам нужно снять крышку динамика.

Осторожно поддеваем её с краю. Обратите внимание, что внутри крышки есть канал, по которому проложен коаксиальный кабель.

Поэтому нам нужно аккуратно приподнять крышку, перевернуть её и посмотреть, как коаксиальный кабель закреплён.

И, как мы видим, коаксиальный кабель подключен к небольшой антенной плате на крышке динамика.

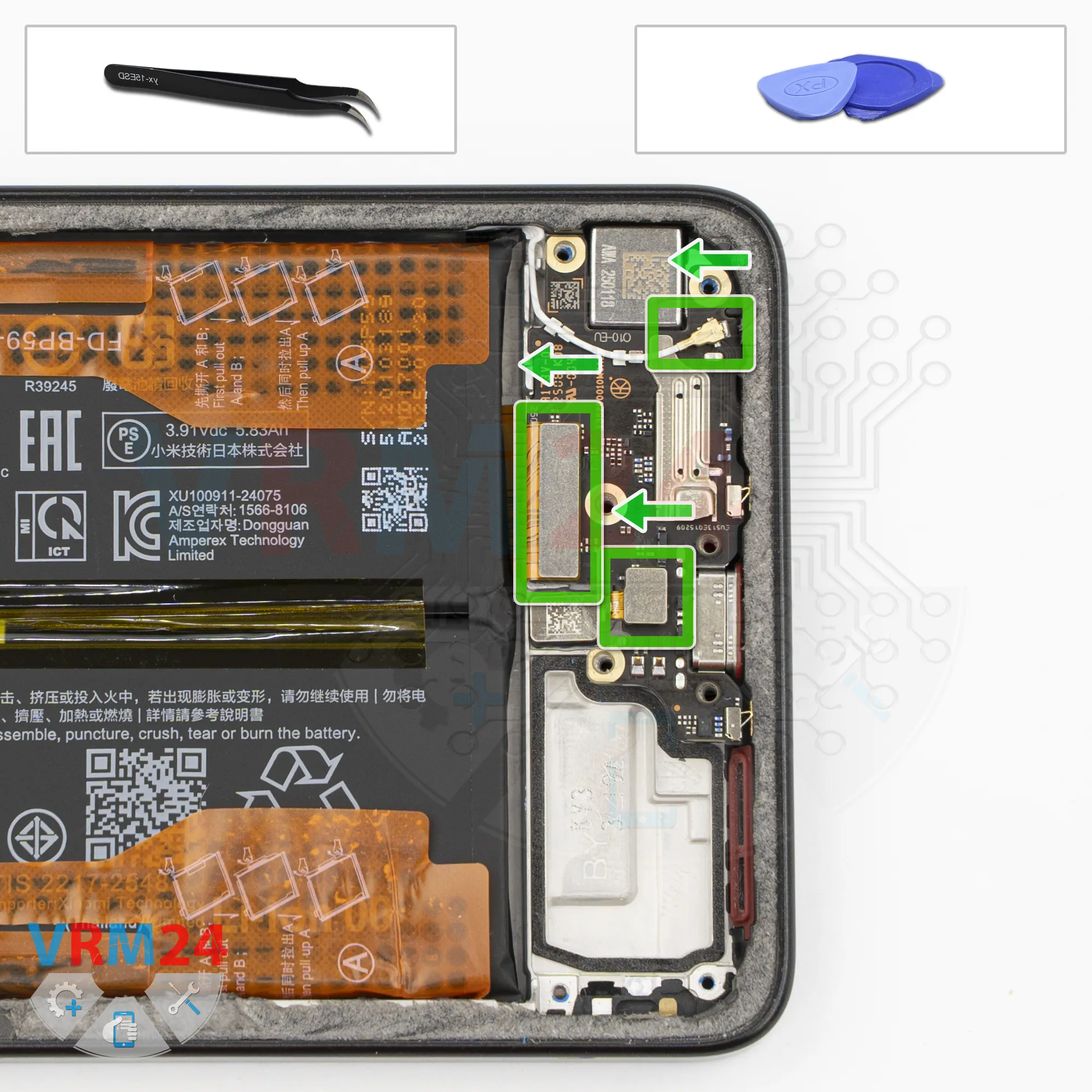

Чтобы снять динамик, мы отключаем коаксиальный кабель на основной плате и освобождаем сам кабель.

Затем мы отсоединяем разъем соединительного гибкого кабеля, отсоединяем разъем второго коаксиального кабеля и освобождаем кабель из зажимов, удерживающих его на суб-плате.

После этого мы отсоединяем разъем датчика отпечатков пальцев.

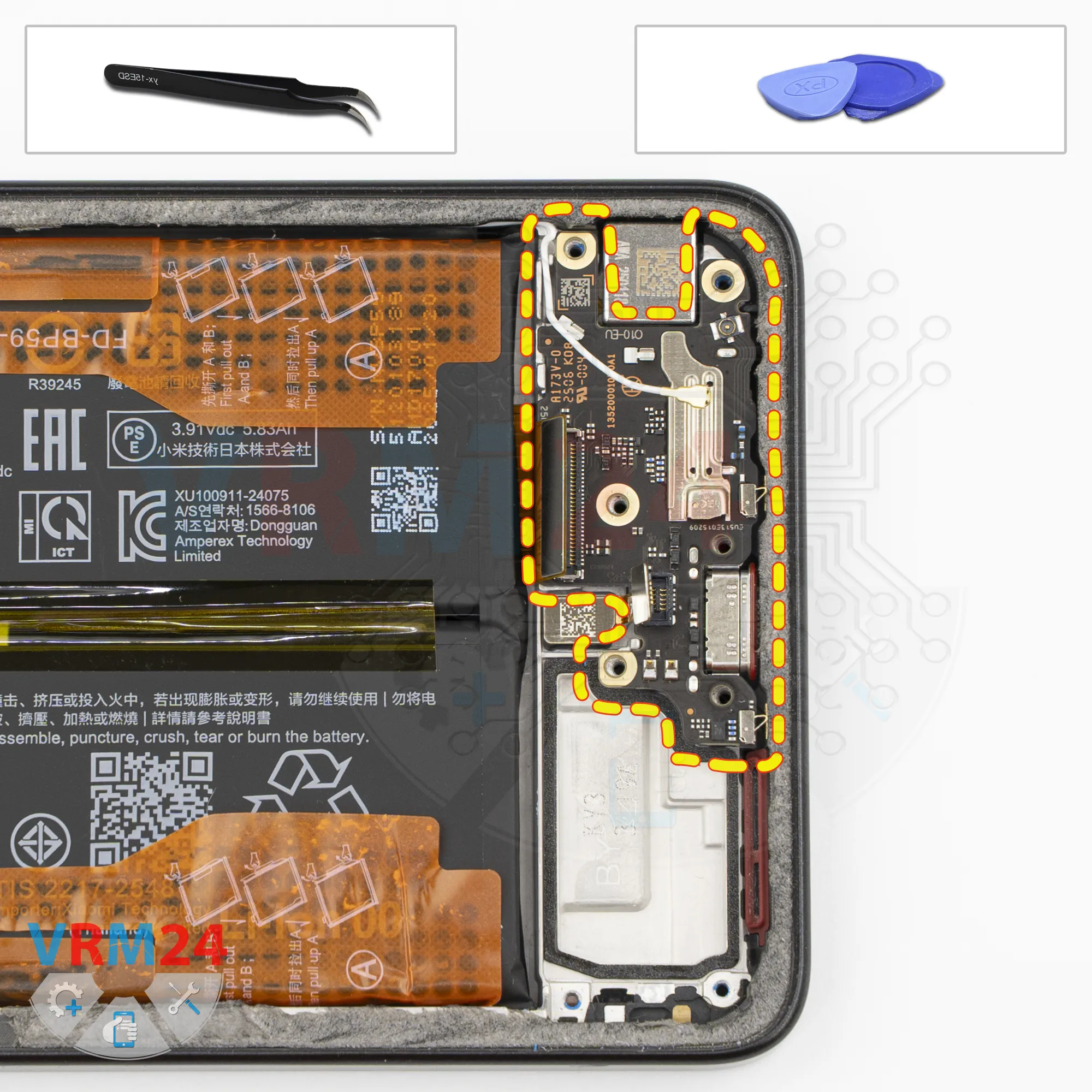

Теперь можно извлечь суб-плату.

Она слегка утоплена и немного приклеена. Осторожно подденьте её за край, приподнимите и аккуратно извлеките суб-плату. Убедитесь, что ничего не мешает.

На суб-плате расположены порт зарядки и микрофон, а разъём для SIM-карты находится на обратной стороне.

Датчик отпечатков пальцев и вибромотор остаются в рамке дисплея.

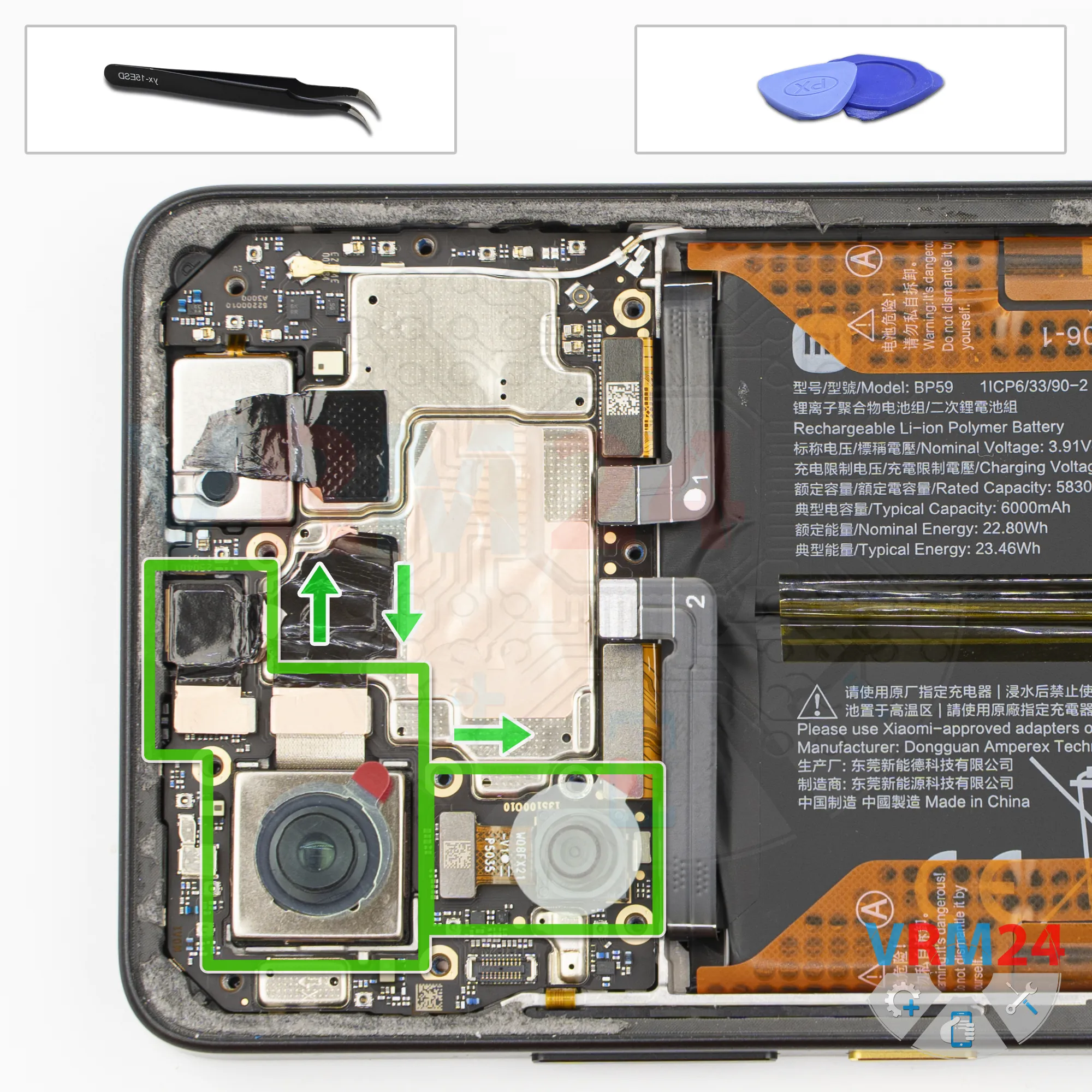

Мы можем отсоединить камеры.

Осторожно подденьте их и приподнимите. Также лучше отклеить теплоотводящую плёнку, так как она понадобится при обратной сборке. Аккуратно отклейте её и отложите камеры в сторону.

Маленькая тыльная камера приклеена к материнской плате, поэтому нам также нужно осторожно приподнять шлейф, аккуратно поддеть его у основания и снять камеру.

Теперь нам нужно отсоединить фронтальную камеру. Теплоотводящую плёнку также необходимо снять.

Осторожно отсоедините фронтальную камеру. Её корпус также приклеен к рамке дисплея.

Аккуратно подденьте её и выньте фронтальную камеру.

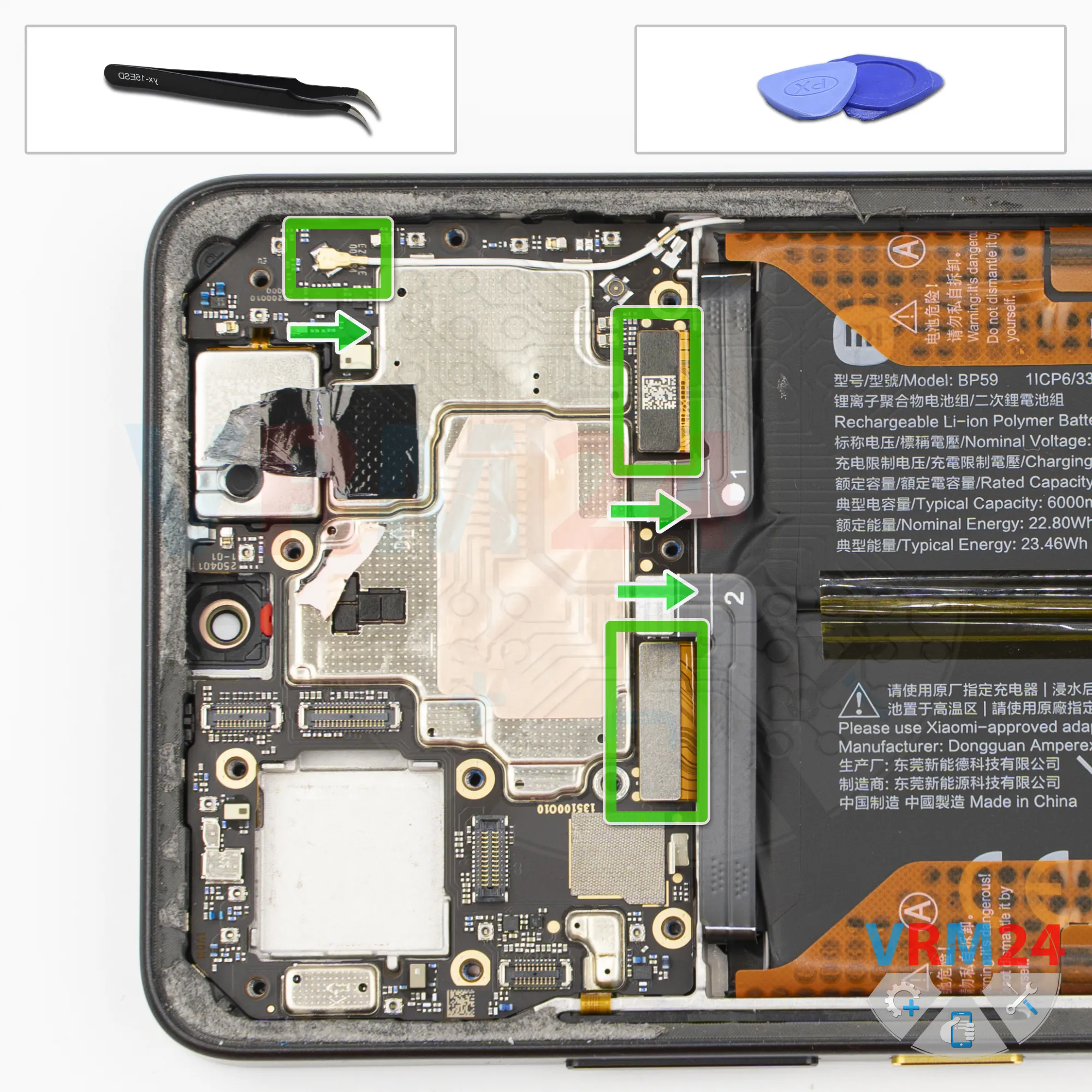

После этого мы отсоединяем разъём гибкого соединительного шлейфа и разъём шлейфа дисплея.

Мы отсоединяем разъём второго коаксиального кабеля и освобождаем кабель из зажимов, удерживающих его на материнской плате.

Мы проверяем, чтобы нигде не осталось винтов. Отклеиваем теплорассеивающую плёнку с динамика.

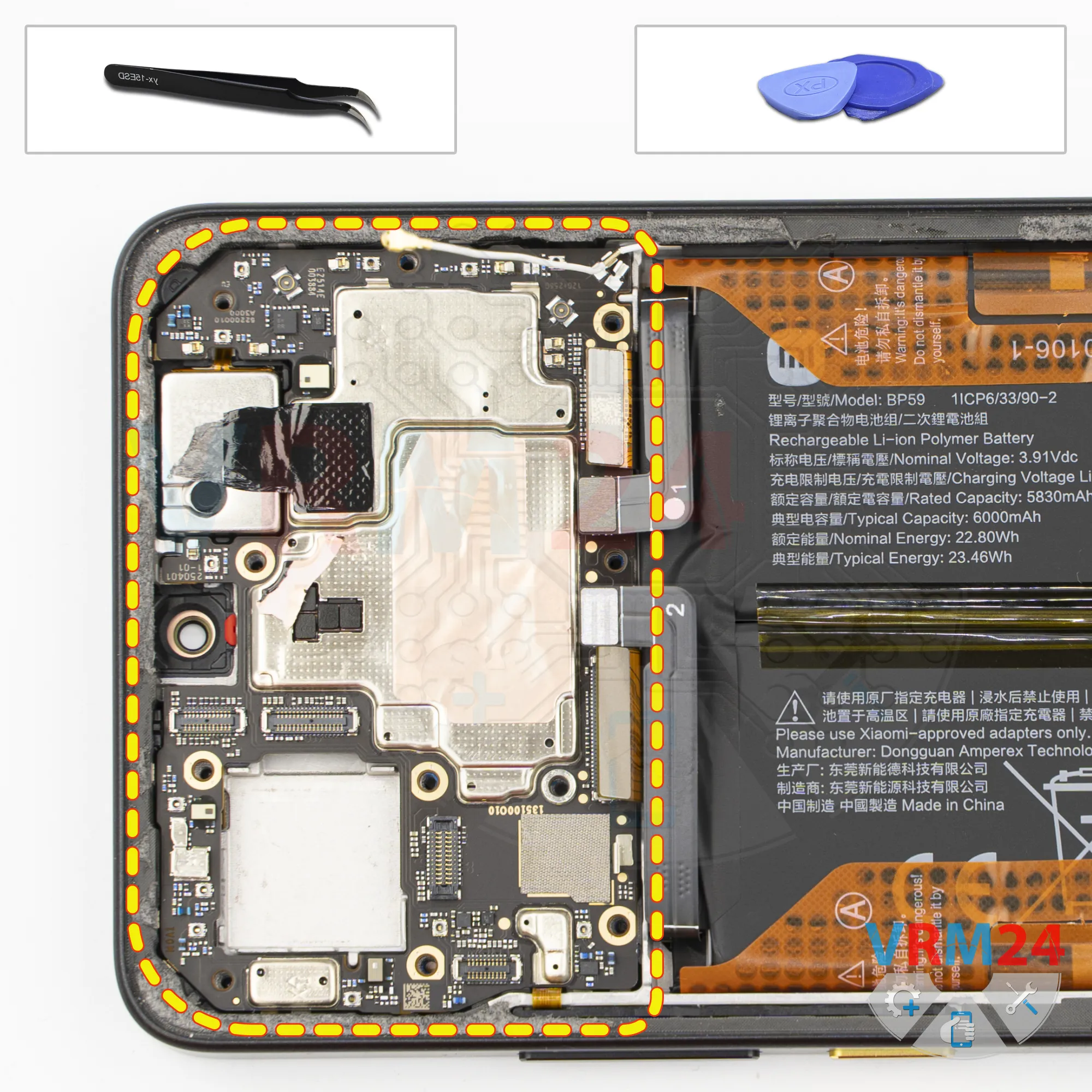

И теперь мы можем извлечь материнскую плату.

Осторожно подденьте её за край, в правильной точке, приподнимите и извлеките.

Кстати, материнская плата также может удерживаться термопастой с обратной стороны.

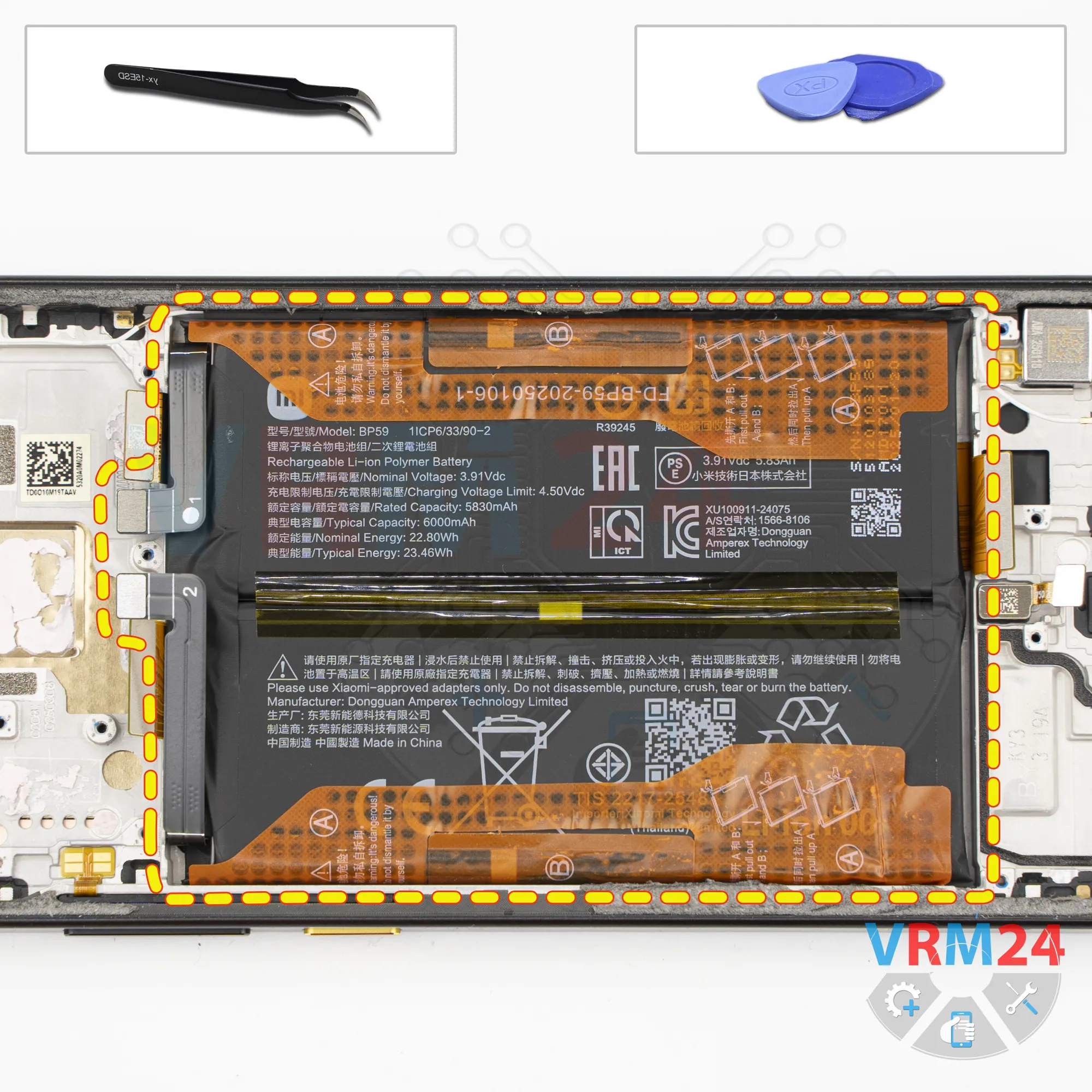

Наконец, переходим к извлечению аккумулятора.

Как обычно у устройств Xiaomi POCO, у нас есть коричневые язычки, которые нужно отвернуть.

Итак, у нас есть два коричневых язычка, обозначенных A и B, с каждой стороны. Нужно отвернуть их как можно дальше в сторону, а затем потянуть вверх за язычок, расположенный у края.

Итак, отгибаем язычки назад и осторожно тянем за крайний язычок, обозначенный A. Но аккумулятор держится довольно крепко.

Нужно быть очень аккуратным. Можно попробовать слегка приподнять батарею в одном месте, но не нужно действовать силой, так как это может повредить корпус аккумулятора. И, конечно, не используйте металлический инструмент.

Осторожно продолжайте тянуть, и в какой-то момент нам удастся отсоединить аккумулятор.
