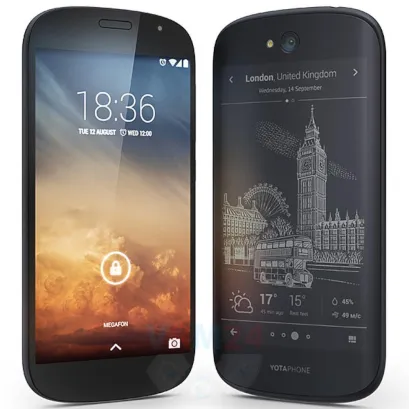

Разборка/Ремонт мобильного девайса Yota YotaPhone 2 YD201 (Ёта ЕтаФон 2) с описанием каждого шага и необходимого набора инструментов.

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и вынимаем его.

Отклейте крышку на конце телефона и снимите ее.

С помощью отвертки (шестигранная T3) открутите один винт.

⚠️️ Внимание! Разборка имеет максимальную 3-ю сложность, потому что процесс начинается с расклейки дисплейного модуля. Если у Вас нет опыта или Вы не уверены в своих навыках, настоятельно рекомендуем обратиться в специализированный сервисный центр.

Для аккуратного разделения, рекомендуем использовать такие специальные нагревательные устройства, как сепаратор, паяльный фен или нагревательный коврик. Можно использовать домашний фен, но придется сделать сопло вручную или иметь подходящее в комплекте, для аккуратного нагрева и концентрации теплового потока в нужном месте.

ℹ️️ Необходимо нагреть поверхность дисплея до 50° С, для размягчения клеевой основы под модулем.

Используйте тонкую пластиковую пленку или очень тонкий медиатор для расклейки. Для облегчения процесса, можно применить изопропиловый спирт. Зачастую самое сложно пропустить инструмент между разделяемыми частями, обычно для этого выбирается дальний край от шлейфов или кнопок.

Не допускается при разделении использовать рычаг или любое усилие способное повредить внутренние элементы.

Весь процесс в деталях можно посмотреть в нашем видео в конце инструкции.

Отсоедините разъем дисплея E-ink.

Откройте крышку-E-ink-дисплея и отсоедините разъем шлейфа дисплея на материнской плате и снимите заднюю крышку, также отсоедините разъем аккумулятора.

⚠️️ Отсоедините разъем аккумулятора при первой возможности. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели Yota YotaPhone 2 YD201 установлен аккумулятор YT0225023 емкостью 2500 мАч (он же аккумулятор).

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

С помощью отвертки (шестигранная T5) открутите три винта.

Подденьте за край и аккуратно отсоедините крышку с динамиком и вибромотором.

Отсоедините разъем коаксиального кабеля, межплатного подэкранного шлейфа на дочерней плате.

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Дополнительная плата содержит порт для зарядки (Micro-USB), микрофон, коаксиальный кабель, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

С помощью отвертки (шестигранная T5) открутите пять винтов, крепящих материнскую плату.

Отсоедините разъем шлейфа дисплея и разъем шлейфа сенсорного экрана с внутренней стороны материнской платы.

⚠️️ Не тяните за кабель и не поддевайте его острым предметом, разъемы довольно слабые и легко ломаются, либо кабель выпадает из конца (ушко).

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

ℹ️️ В рамке дисплея остались: разговорный динамик, батарея.

Подденьте за край и снимите крышку с разъемом для наушников, а также дорожками и площадками антенн.

Отсоедините разъемы на материнской плате и снимите одну тыльную камеру и одну фронтальную (селфи) камеру.
