Разборка/Ремонт мобильного девайса ZTE Blade 20 Smart (ЗТЕ Блэйд 20 Смарт) с описанием каждого шага и необходимого набора инструментов.
Просмотры
Нравится
Поделиться
Вопросы
Шаг 1.
⚠ Перед тем, как приступить к разборке, не забудьте выключить телефон.
Шаг 2.
Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.
⚠ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.
Шаг 3.

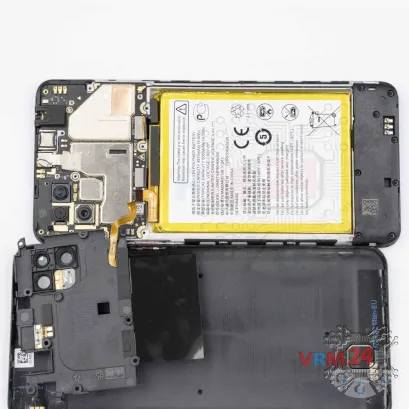

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.
⚠ Старайтесь не вставлять инструмент слишком глубоко, или отгибать, иначе на корпусе могут остаться следы вскрытия или повреждения.
⚠ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.
⚠ Так же обратите внимание на шлейф сканера отпечатка пальцев, приклеенного к задней крышке с внутренней стороны.
Шаг 4.
При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 10 винтов.
Шаг 5.
Открываем крышку с антеннами и переворачиваем ее - крышку скрывающую печатную плату.
Старайтесь крышки приподнимать за края, и ничего не просовывать между ними, чтобы случайно ничего не задеть или замкнуть на печатной плате.
⚠ Нужно быть внимательным и не повредить шлейф датчика отпечатка проходящего через отверстие в крышке и соединяющее датчик и печатную плату.
Шаг 6.
Отсоединяем коннектор датчика отпечатка пальцев и убираем крышки.
Шаг 7.
Отсоединяем коннекторы шлейфов на дисплейный модуль, на нижнюю плату, батареи и коаксиального кабеля.
ℹ️ В модели ZTE Blade 20 Smart, установлен аккумулятор (АКБ) Li3949T44P8h906450 емкостью 5000 мАч.
⚠ Настоятельно рекомендуем отсоединить коннектор, чтобы избежать возможного замыкания в процессе разборки.
Так же, постарайтесь не использовать металлический инструмент для отсоединения коннектора АКБ или делайте это очень аккуратно.
Шаг 8.
При помощи отвертки (крестовая 1,5 мм PH000) откручиваем 8 винтов в нижней части.
Шаг 9.
Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.
Шаг 10.
Отсоединяем коннектор коаксиального кабеля, коннектор шлейфа на основную плату, на нижней печатной плате.
⚠ Не стоит тянуть за кабель/шлейф или поддевать чем-то острым, коннекторы очень слабые и легко ломаются, или кабель/шлейф выпадает из обжимного наконечника.
Шаг 11.
Снимаем нижнюю субплату. Т.к. она приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.
ℹ️ На плате расположены разъем для зарядки Micro USB, микрофон и вибромотор, прижимные контакты на динамик и антенный блок.
⚠ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.
Шаг 12.
Отсоединяем коннектор на печатной плате и снимаем фронтальную камеру.
Шаг 13.
Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.
⚠ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.
Шаг 14.
Отсоединяем коннекторы на печатной плате и снимаем три тыловые камеры.
Если у вас есть вопрос, задайте его нам, и мы постараемся ответить максимально подробно. Если эта статья была вам полезна, пожалуйста, оцените её.
