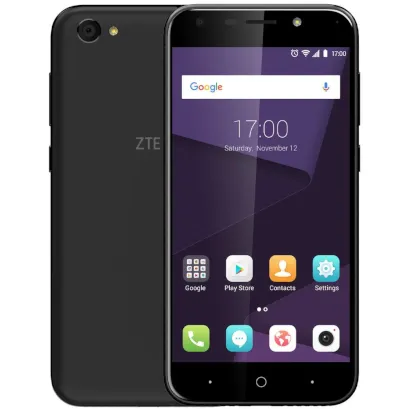

Разборка/Ремонт мобильного девайса ZTE Blade A6 (ЗТЕ Блэйд А6) с описанием каждого шага и необходимого набора инструментов.

⚠️️ Перед разборкой не забудьте выключить телефон.

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

С помощью отвертки (прецизионной звездообразной 0,8 мм, также известной как Pentalobe) отвинтите/выверните 2 винта на конце телефона.

При помощи инструмента лопатка или пластикового медиатора, аккуратно, по периметру, отсоединяем крепления задней крышки и снимаем ее.

⚠️️ Будьте внимательны, открывая крышку со стороны боковых кнопок громкости и включения. Тонкий шлейф и хрупкие кнопки очень легко повредить.

Отсоедините разъем и снимите датчик отпечатков пальцев.

Не отсоединяйте шлейф датчика отпечатков пальцев силой. Он приклеен к материнской плате.

С помощью отвертки (Phillips 1,5 мм PH #000) выкрутите три винта и снимите фиксатор, удерживающий разъемы.

⚠️️ Старайтесь выполнять все действия аккуратно, чтобы случайно не задеть и не закоротить что-либо на печатной плате.

При первой возможности отсоедините разъем аккумулятора. Лучше использовать неметаллический или пластиковый инструмент, чтобы избежать повреждений.

ℹ️️ В модели ZTE Blade A6 установлен аккумулятор Li3849T44P8h906450 емкостью 5000 мАч.

⚠️️ Настоятельно рекомендуется отсоединить разъем во избежание возможного короткого замыкания при разборке.

С помощью отвертки (Phillips 1,5 мм PH #000) открутите семь винтов.

Отсоединяем нижний антенный блок с полифоническим (музыкальным) динамиком.

Отсоедините разъемы коаксиального кабеля, межплатного шлейфа, шлейфа кнопок навигации.

⚠️️ Не тяните за кабель или плоский гибкий кабель и не поддевайте его чем-то острым. Разъемы очень слабые и могут легко сломаться или кабель выпадет из конца.

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ Субплата содержит порт зарядки (Micro-USB), микрофон, вибромотор, пружинные контакты на динамик и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

Отсоедините разъемы коаксиального кабеля, шлейфа боковых кнопок, шлейфа дисплейного модуля, межплатного шлейфа.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

С помощью отвертки (Phillips 1,5 мм PH #000) открутите три винта, крепящих материнскую плату.

Аккуратно снимаем печатную плату. Не нужно использовать рычаг или стараться достать плату силой, убедитесь, что ничто не мешает и не держит плату.

⚠️️ Не изгибайте печатную плату при демонтаже и не просовывайте инструменты под нее. Незаметно для себя, вы можете повредить компоненты или шлейфы с внутренней стороны.

Отсоедините разъемы на материнской плате и снимите основную и фронтальную (селфи) камеры.
