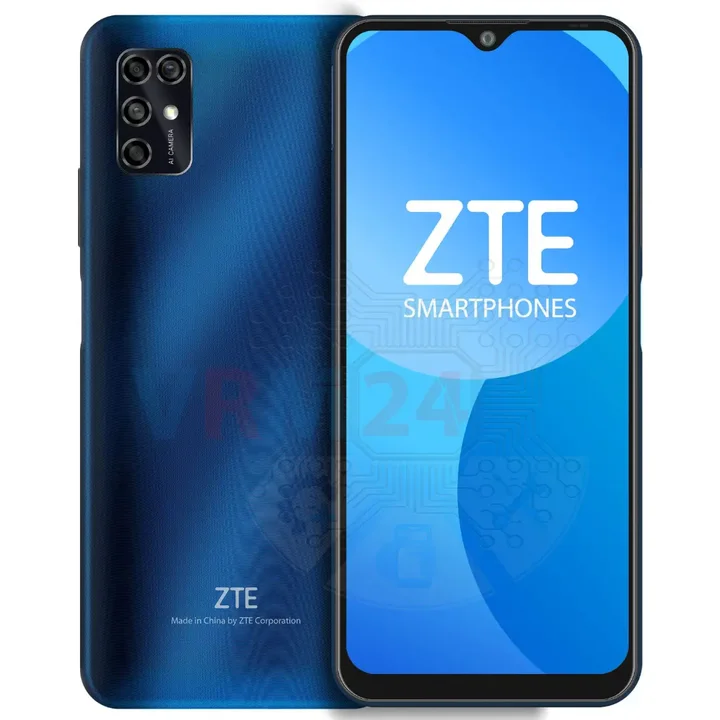

Разборка/Ремонт мобильного девайса ZTE Blade V20 Smart (ЗТЕ Блейд В20 Смарт) с описанием каждого шага и необходимого набора инструментов.

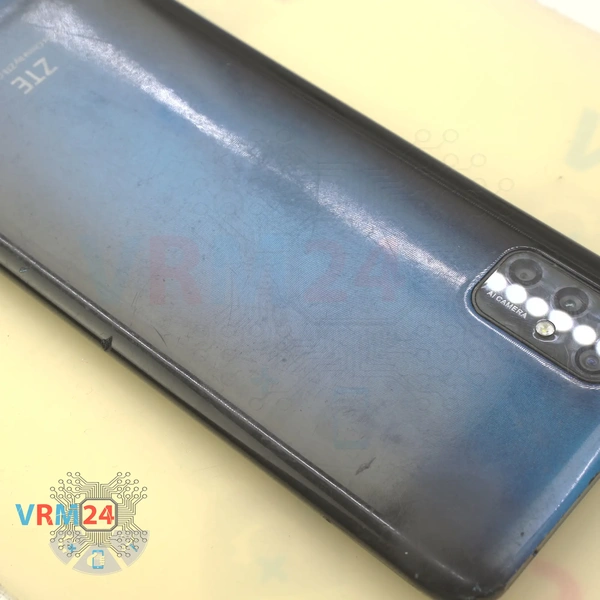

⚠️️ Перед разборкой не забудьте выключить телефон.

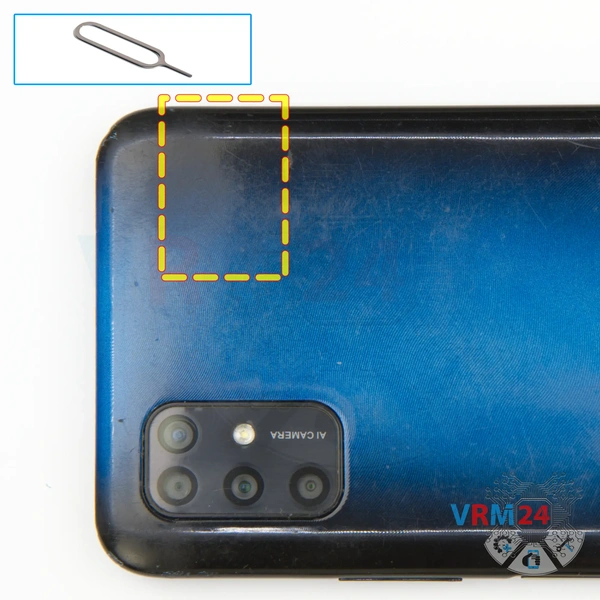

Используя инструмент Ключ или Скрепку и открываем лоток Сим карты и Карты памяти и вынимаем его.

⚠️️ Обратите внимание! Вставлять инструмент нужно в специальное отверстие на ребре корпуса телефона. Не нажимайте слишком сильно, это может привести к поломке механизма выталкивания лотка.

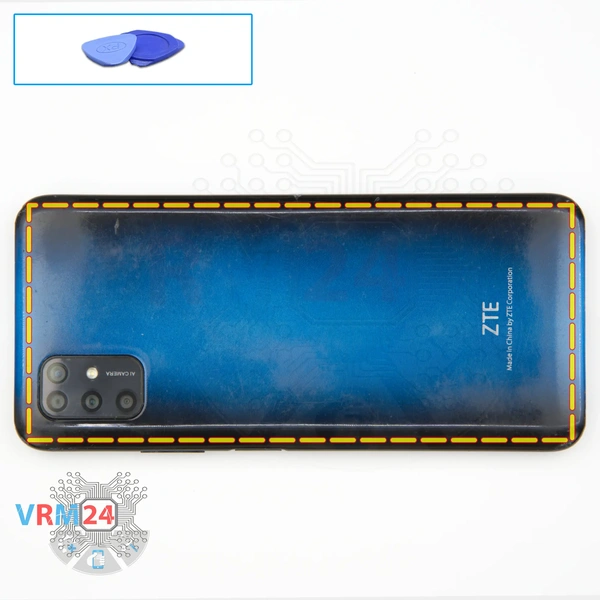

Нам нужно открыть заднюю крышку, для этого мы используем пластиковый инструмент. Вставляем его в щель между задней крышкой и рамкой дисплея в районе отверстия под лоток карт и аккуратно проходим повдоль, отсоединяя клипсы. Нужно быть максимально осторожными в области боковых кнопок и сканера отпечатков пальцев, так как они фактически расположены на боковых гранях. Также нужно быть осторожным на углах, ведь там крышка фиксируется максимально плотно.

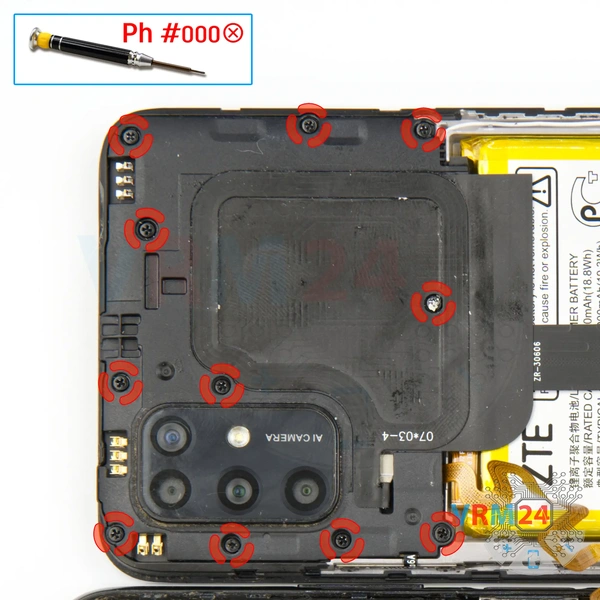

Берем крестовую отвертку 1,5 мм и откручиваем одиннадцать винтов вверху. Если винты плохо магнитятся, мы можем использовать намагничиватель (magnetizer), чтобы нам было легче их вынуть. Винты выглядят одинаково по цвету и размеру.

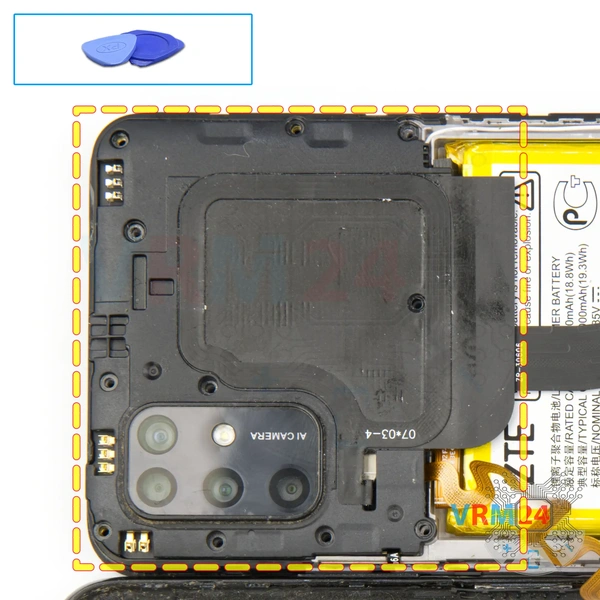

Поддеваем за края. Проводим инструментом по краю, отсоединяя фиксаторы и снимаем крышку со вспышкой, дорожками и площадками антенн.

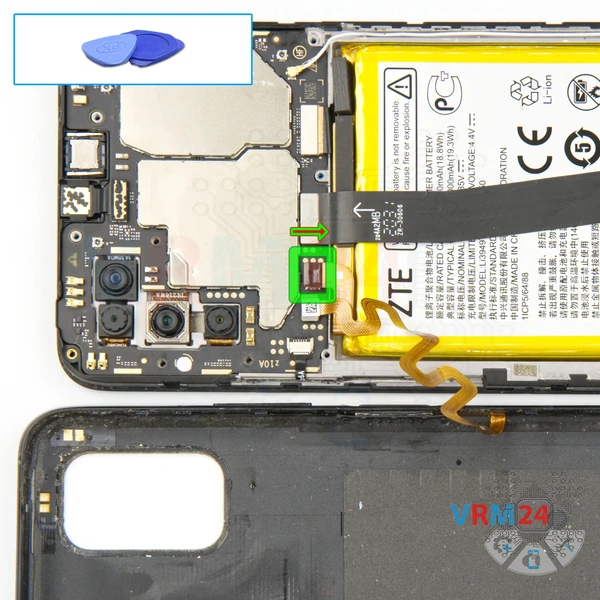

При первой возможности отсоединяем разъем аккумулятора. Во избежание повреждений лучше использовать неметаллический или пластиковый инструмент.

ℹ️️ В модели ZTE Blade V20 Smart установлен аккумулятор Li3949T44P8h906450 емкостью 5000 мАч.

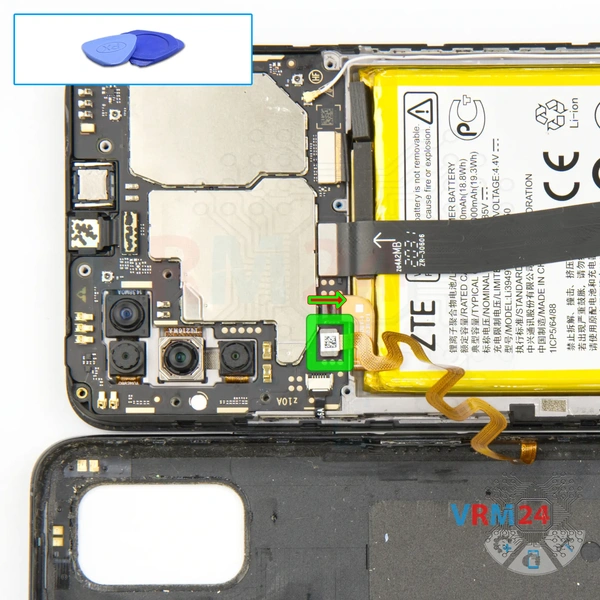

Отсоединяем разъем шлейфа датчика отпечатков пальцев и снимаем заднюю крышку.

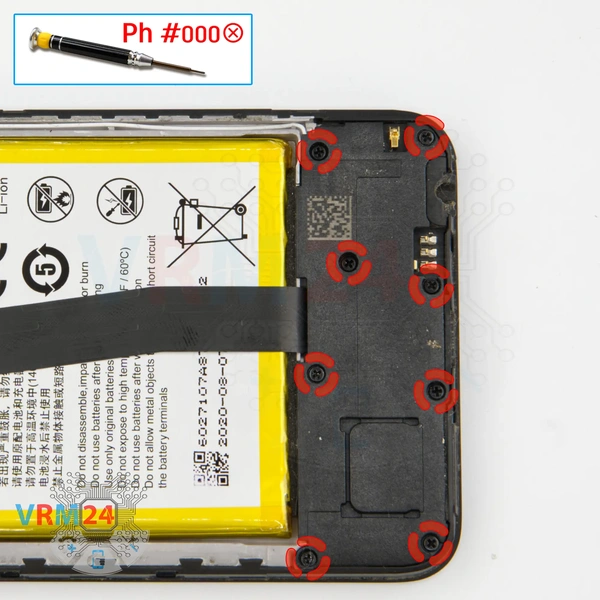

С помощью отвертки Phillips 1,5 мм (PH#000) откручиваем восемь винтов.

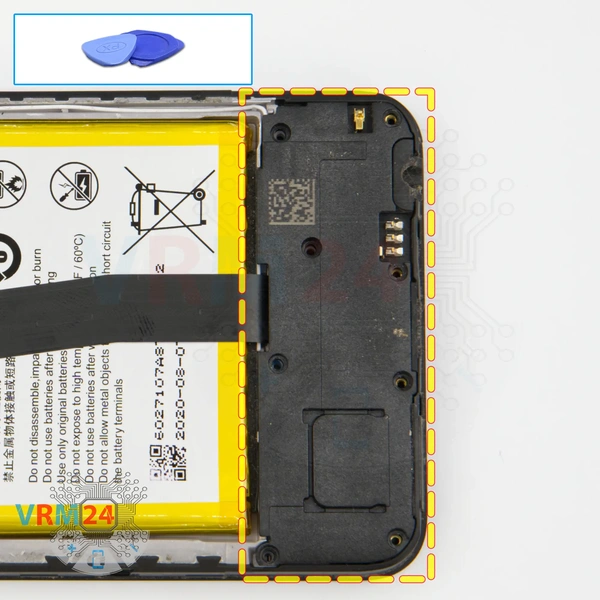

Поддеваем за край и снимаем крышку с динамиком.

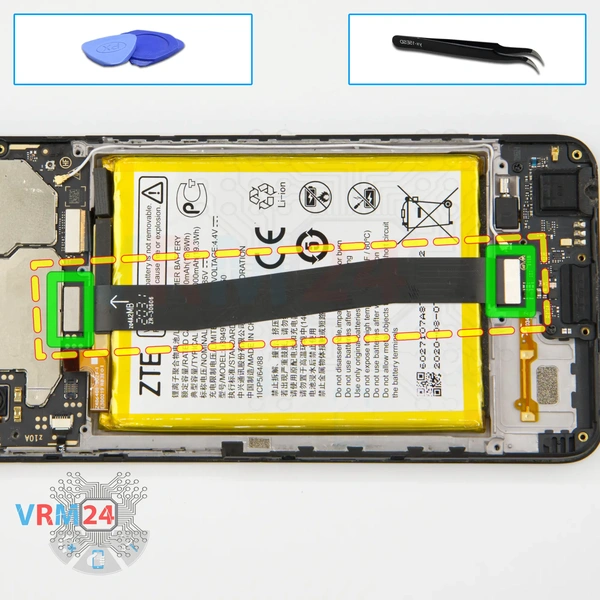

Осторожно, желательно с края, отсоединяем разъемы и снимаем межплатный шлейф, соединяющий основную плату с дочерней платой (также называемой субплатой).

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

ℹ️️ Стрелка на шлейфе FFC (гибкий плоский шлейф) указывает на его правильное положение.

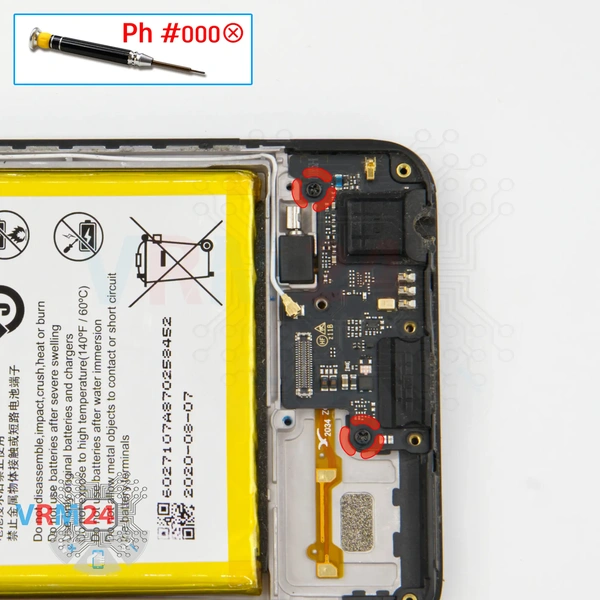

С помощью отвертки Philips 1,5 мм (PH#000) откручиваем два винта, фиксирующие субплату.

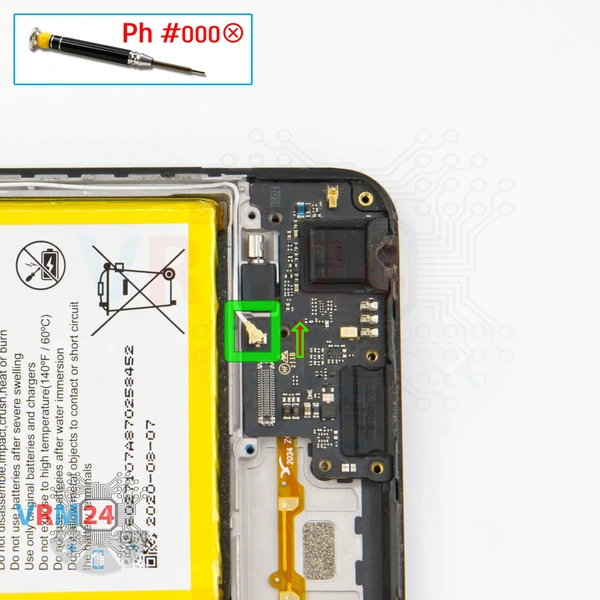

Отсоединяем разъем коаксиального кабеля.

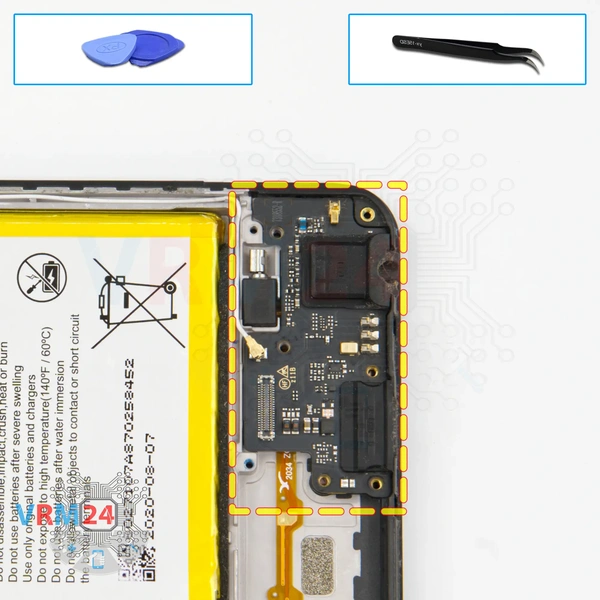

Снимаем нижнюю субплату. Она может быть приклеена металлизированным скотчем к станине, для облегчения процесса плату можно немного нагреть.

ℹ️️ На дополнительной плате расположены порт для зарядки (Micro USB), микрофон, порт для наушников, пружинные контакты на динамик, вибромотор и антенный блок.

⚠️️ При демонтаже нижней платы, не нужно вставлять инструмент под плату. Можно повредить компоненты с внутренней стороны.

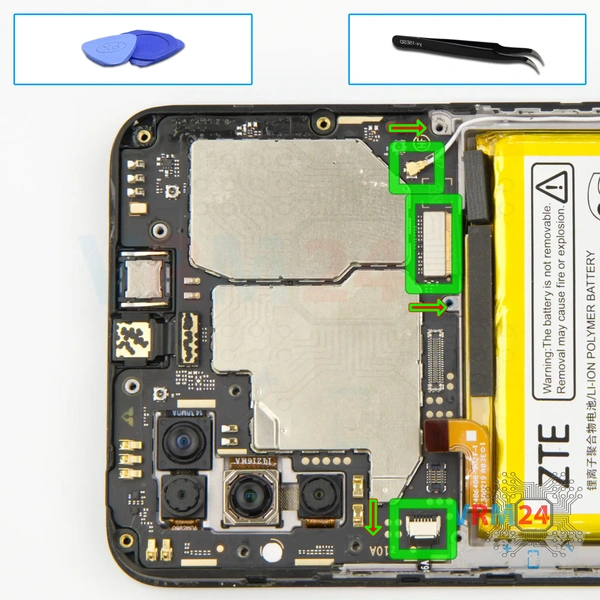

Отсоединяем коннекторы шлейфа боковых кнопок, шлейфа модуля дисплея, коаксиального кабеля.

⚠️️ Будьте осторожны при извлечении кабелей из разъемов, кабели довольно тонкие, и их достаточно легко сломать или повредить контактные дорожки внутри.

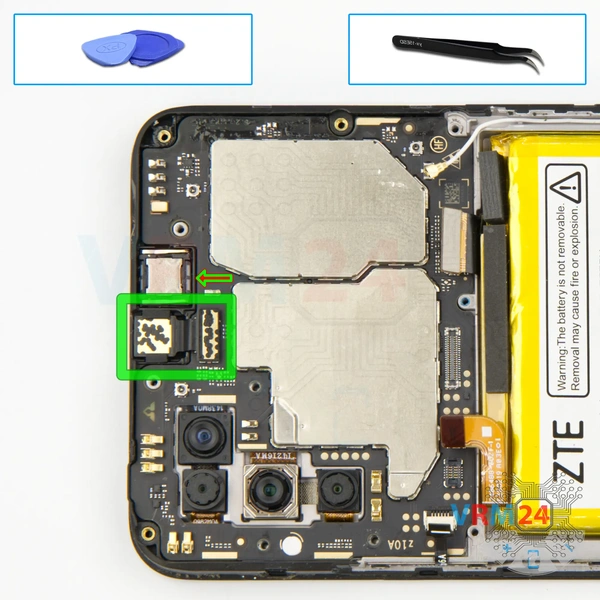

Отсоединяем коннектор и вынимаем фронтальную камеру.

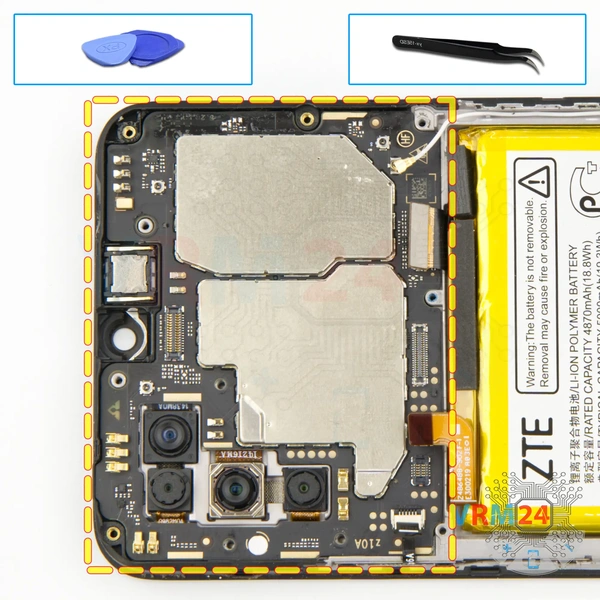

Снимаем материнскую плату. Аккуратно поддеваем с одной стороны, затем с другой стороны. Кроме того, разъемы камер расположены на внутренней стороне материнской платы, а корпуса камер приклеены к рамке дисплея. Итак, чтобы снять материнскую плату, нам нужно сначала отклеить камеры.

⚠️️ Не сгибайте плату при ее снятии и не просовывайте под нее инструменты. Вы можете незаметно для себя повредить компоненты или шлейфы изнутри.

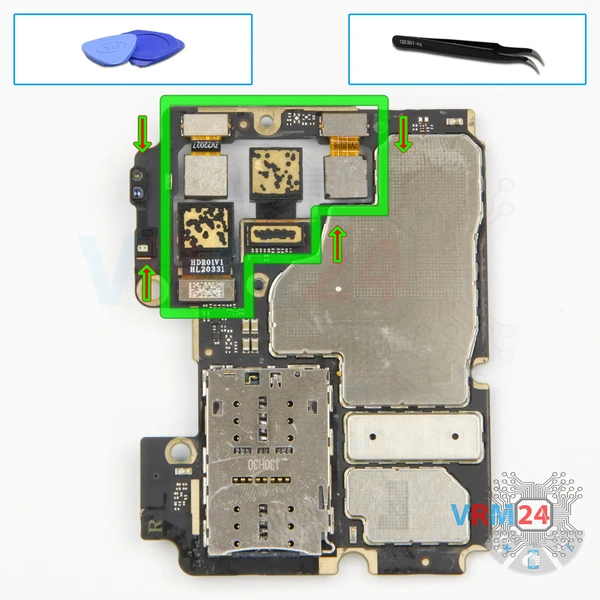

Отсоединяем разъемы и вынимаем тыльные камеры. Камеры внешне очень похожи друг на друга, поэтому лучше размещать их на специальной поверхности в определенном порядке, чтобы ничего не перепутать при сборке.

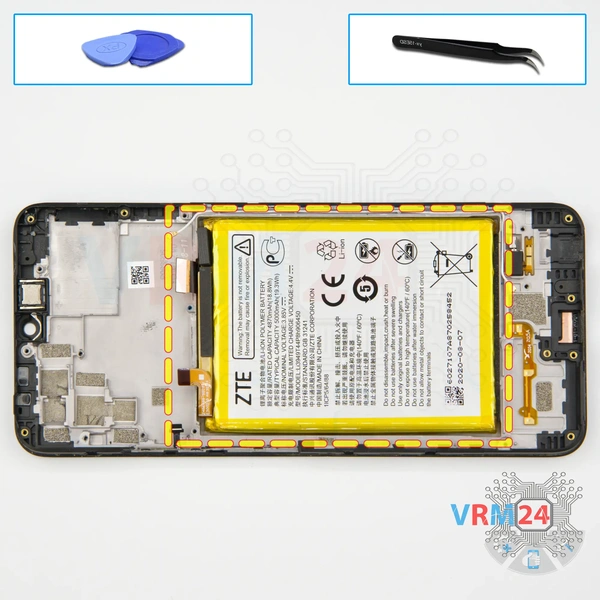

И переходим к отсоединению аккумулятора. Берем тонкую пластиковую пленку, протягиваем ее под батарею и аккуратно отсоединяем батарею от клейкой основы. В нашем случае шлейф дисплея под аккумулятором делит клеевую основу на ближнюю к нам и дальнюю, начинающуюся после шлейфа дисплея. Отделяем батарею аккуратно с ближней стороны, не запуская инструмент слишком глубоко под аккумулятор, чтобы не повредить шлейф.

Итак, когда мы добились определенных успехов в отсоединении аккумулятора. Нам нужно слегка приподнять батарею за один край, чтобы использовать инструмент под батареей за шлейфом дисплея. Чтобы не повредить его и продолжаем использовать пластиковую пленку, чтобы отделить батарею от клейкой основы.

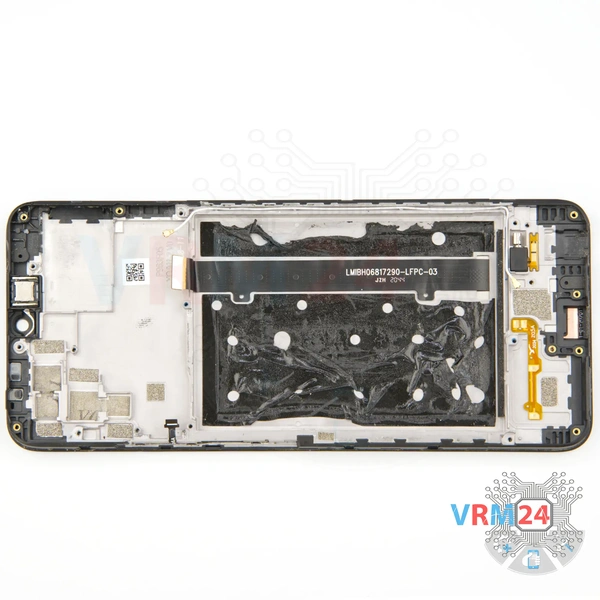

ℹ️️ В рамке дисплея остались: разговорный динамик, коаксиальный кабель, вибромотор и боковые кнопки.
