Разборка/Ремонт мобильного девайса ZTE Blade V50 Design (ЗТЕ Блейд В50 Дизайн) с описанием каждого шага и необходимого набора инструментов.

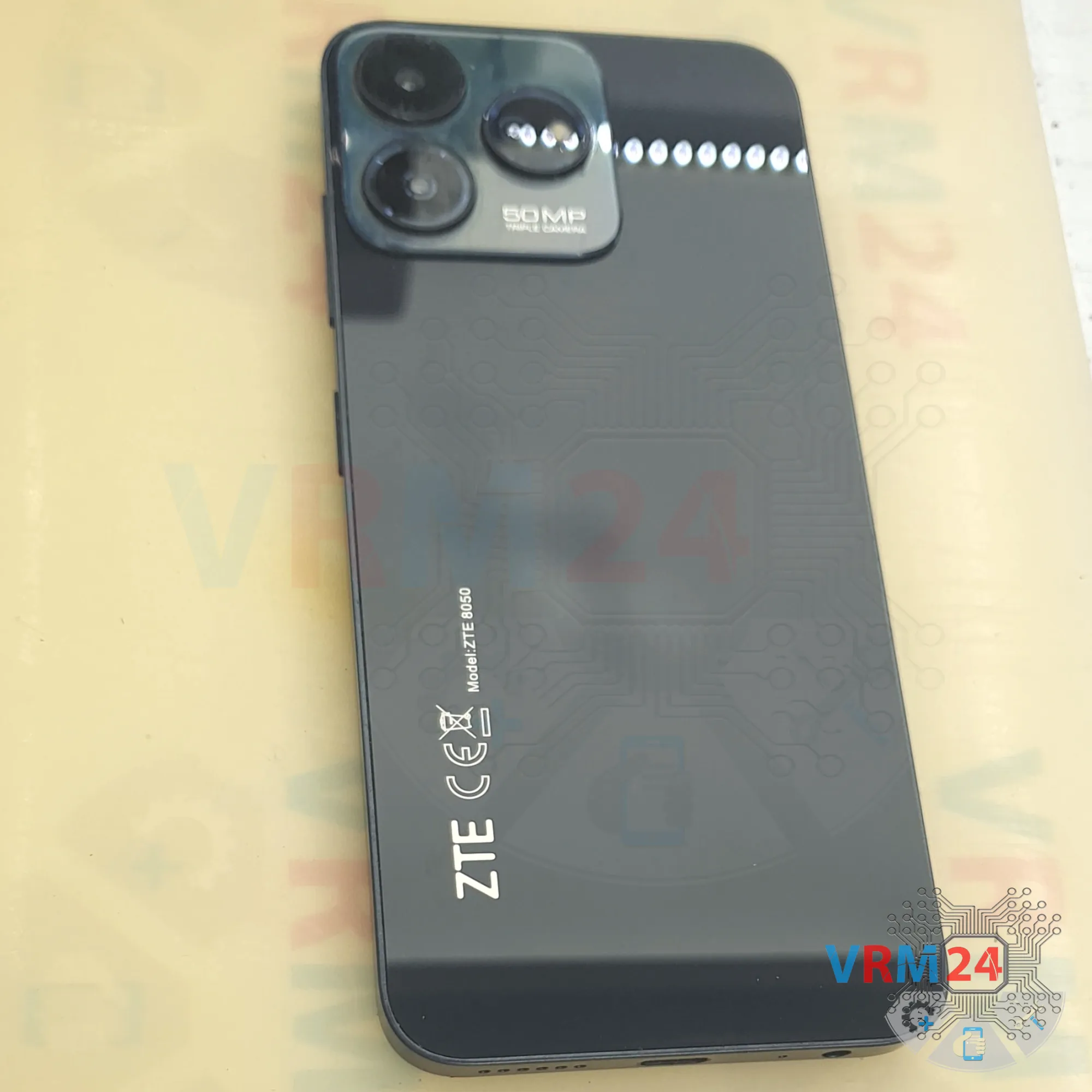

⚠️️ Перед тем, как приступить к разборке, не забудьте выключить телефон.

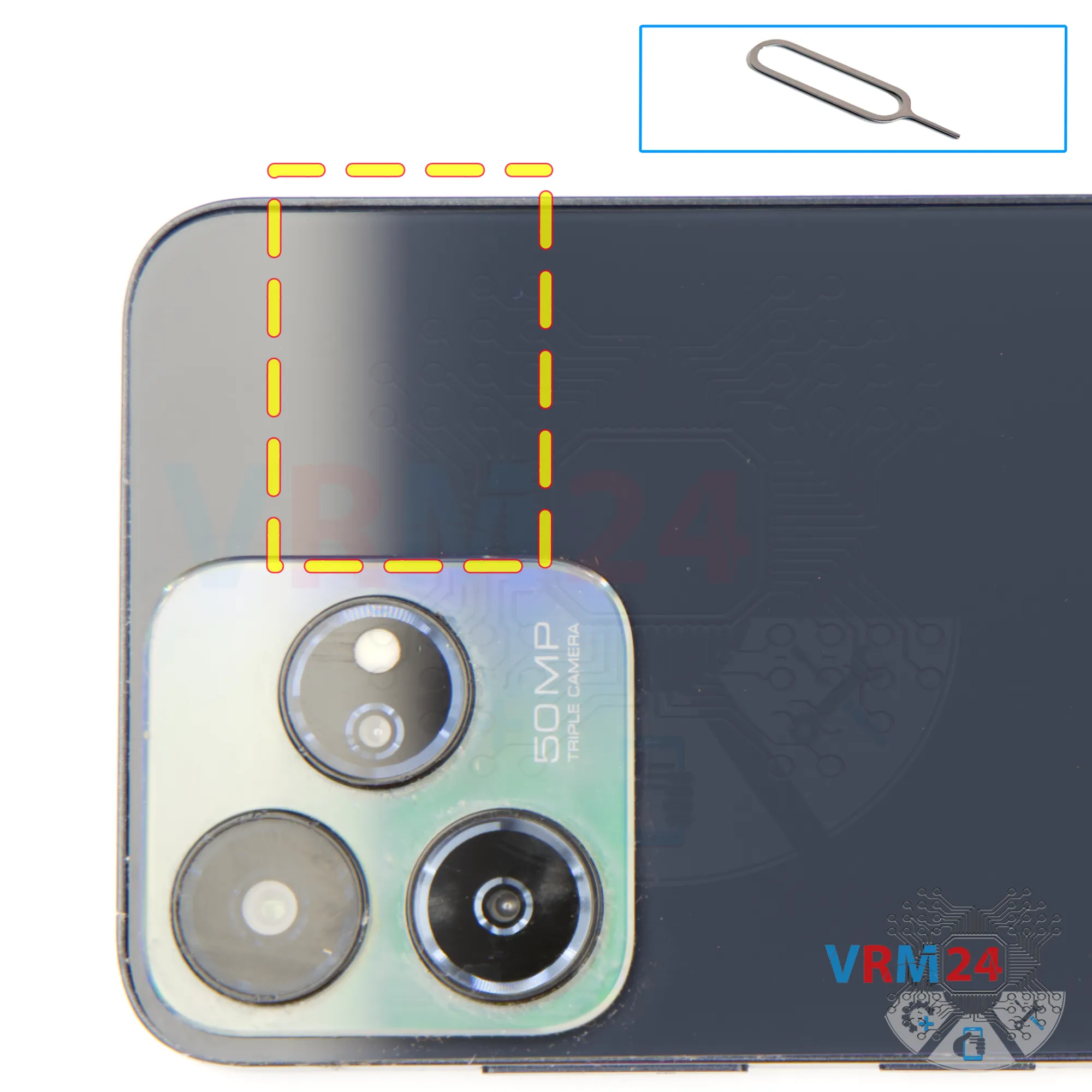

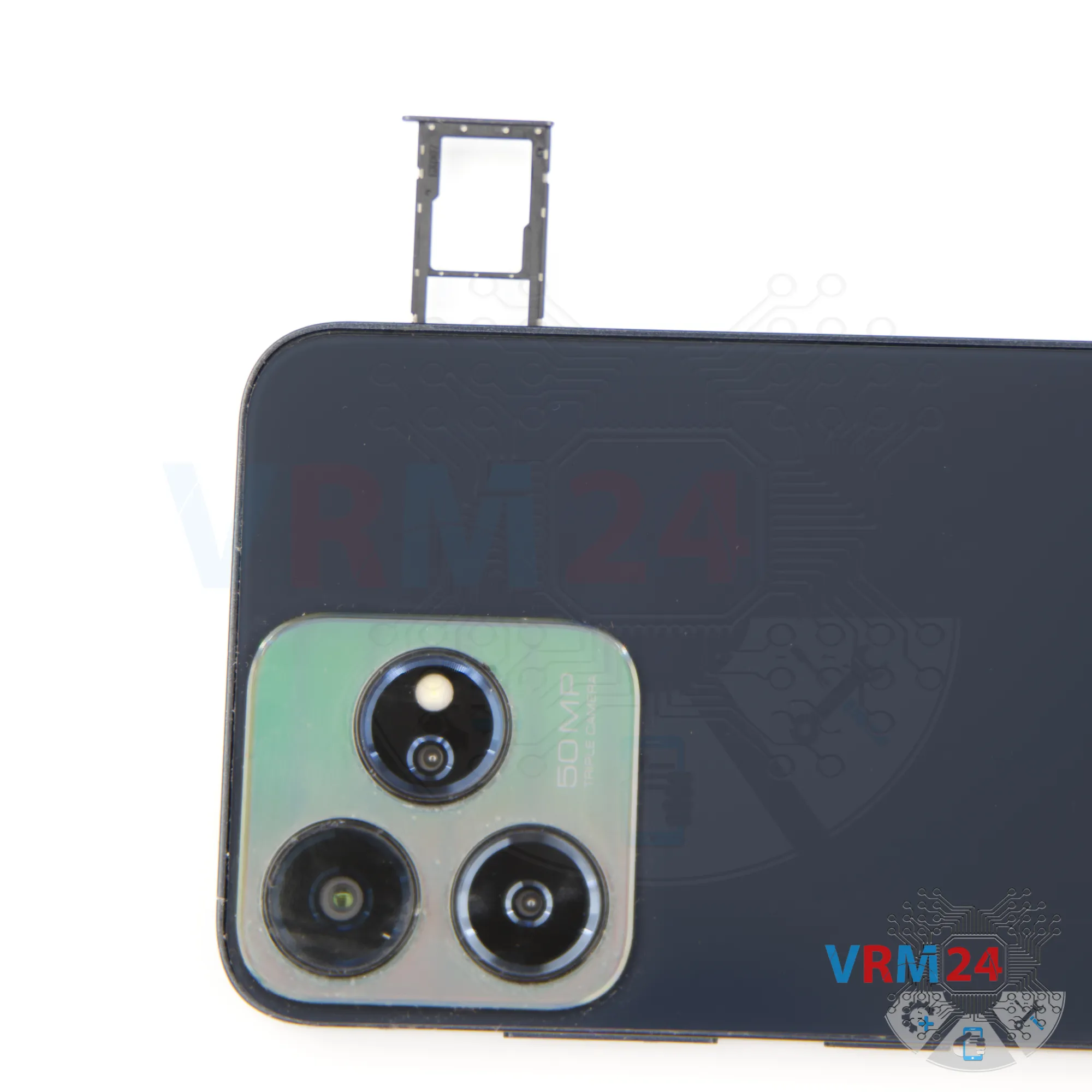

В первую очередь нам нужно вынуть лоток карт.

Для этого мы используем специальный инструмент. Вставляем его в отверстие и аккуратно выталкиваем лоток для карт.

Если лоток плохо выходит, то мы можем дополнительно использовать пинцет, чтобы его вынуть.

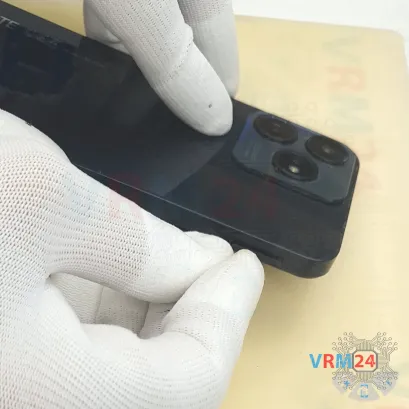

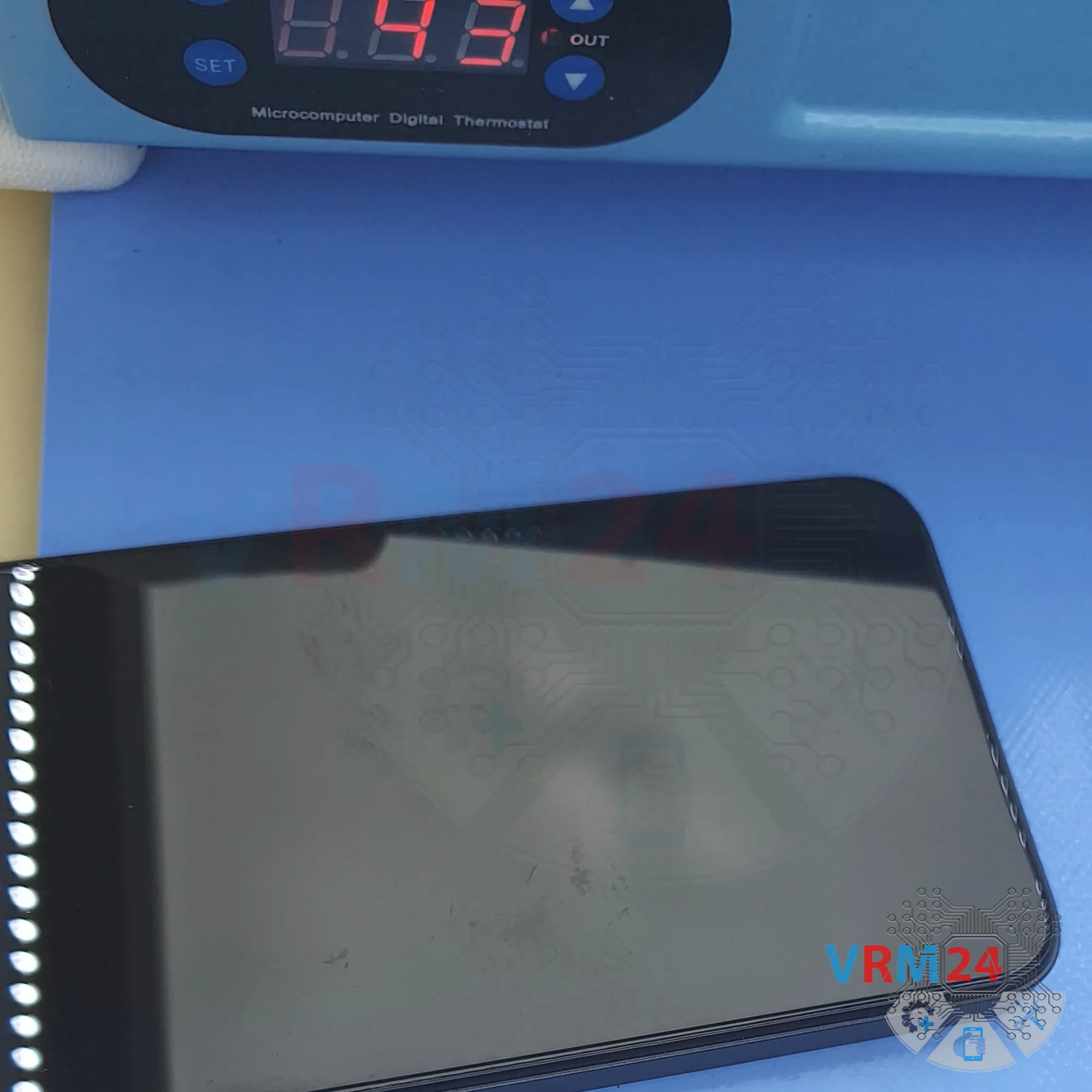

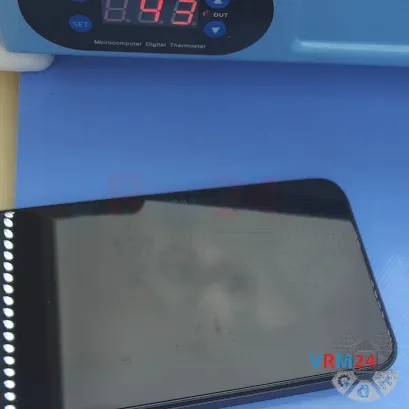

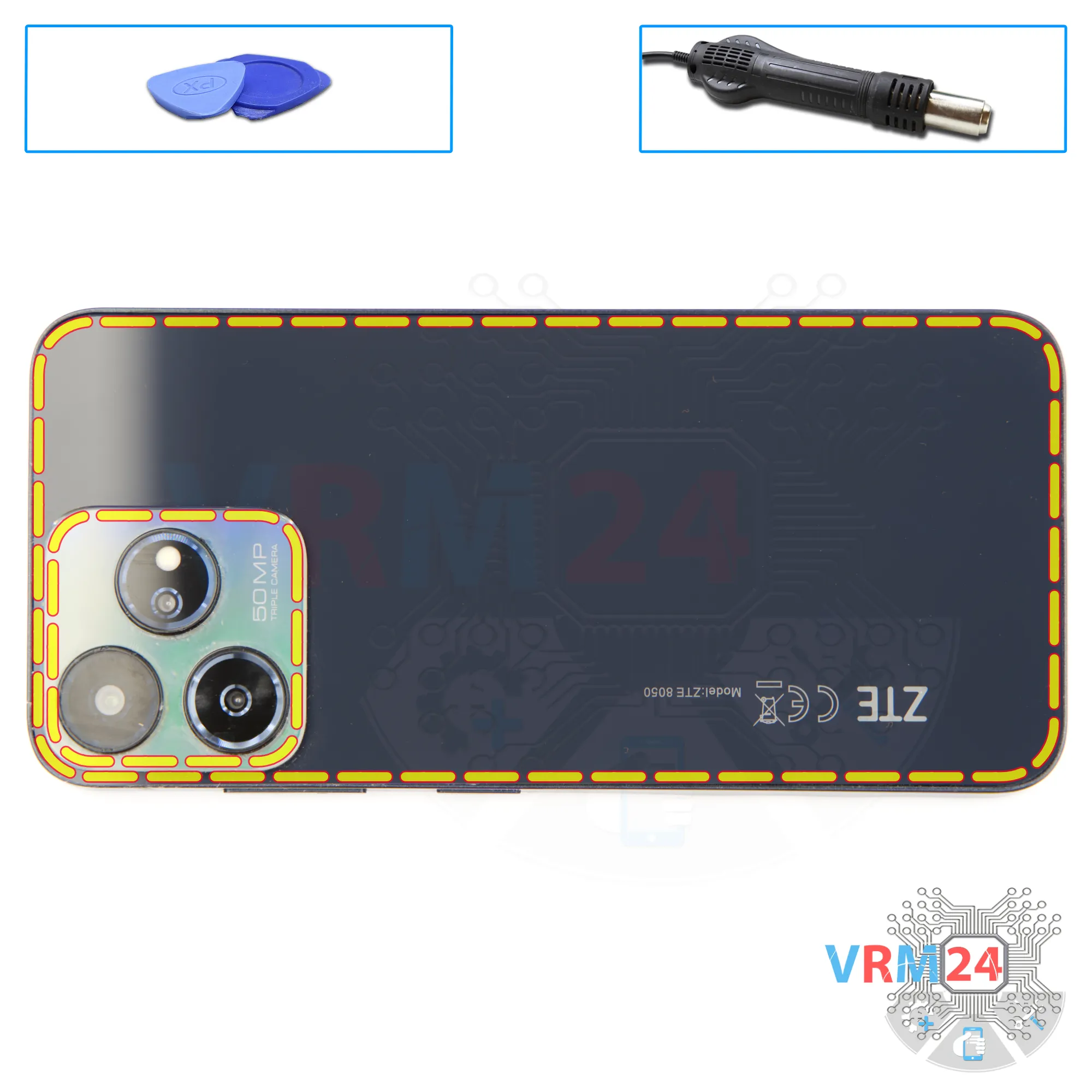

После этого нам нужно прогреть поверхность задней крышки до температуры приблизительно 70 градусов Цельсия. Для этого мы используем нагревательный коврик, но вы можете использовать и фен.

Обратите внимание, что у этой модели задняя крышка дополнительно проклеивается в районе камер. Поэтому нам нужно прогреть заднюю крышку в этом месте тоже, чтобы легче ее было отсоединить.

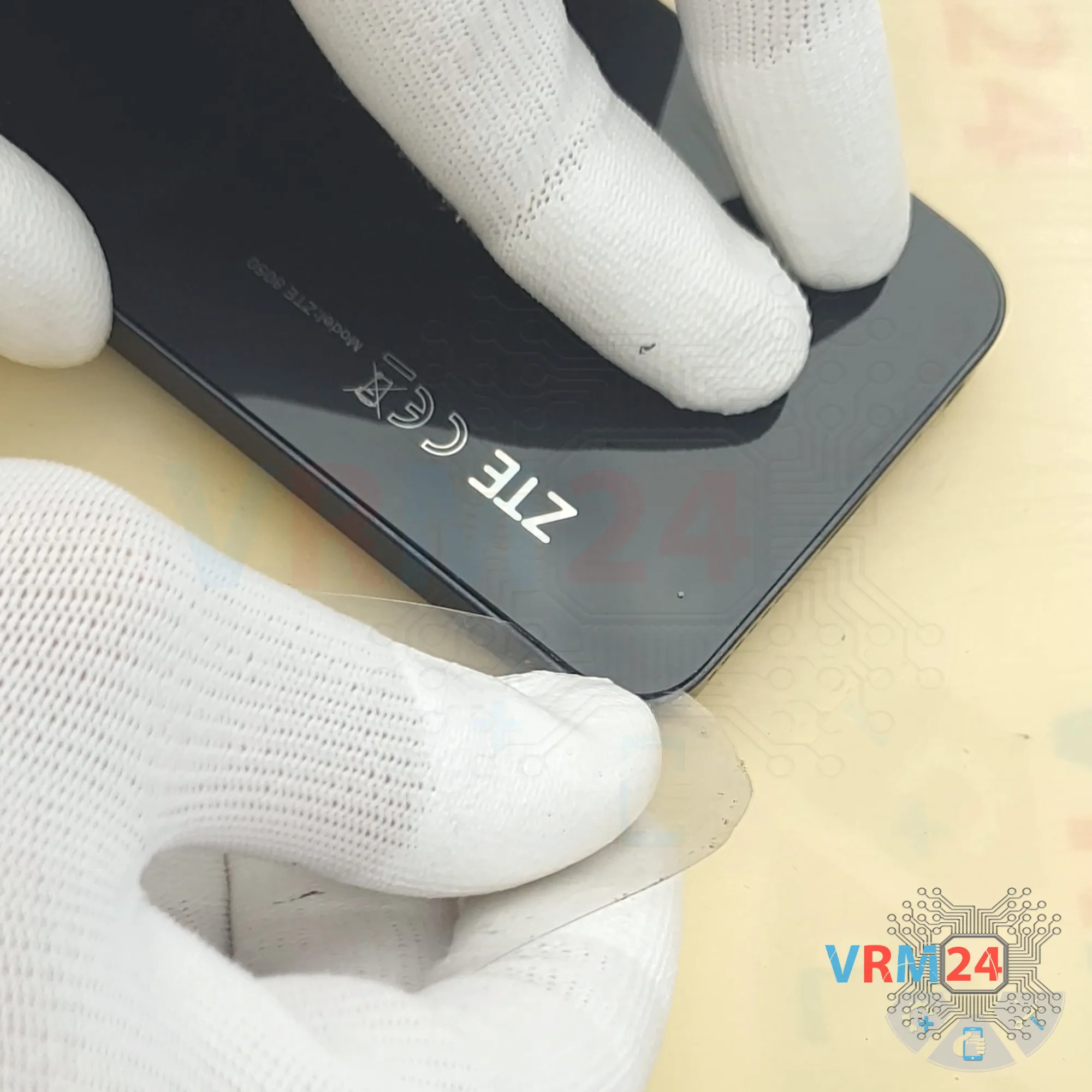

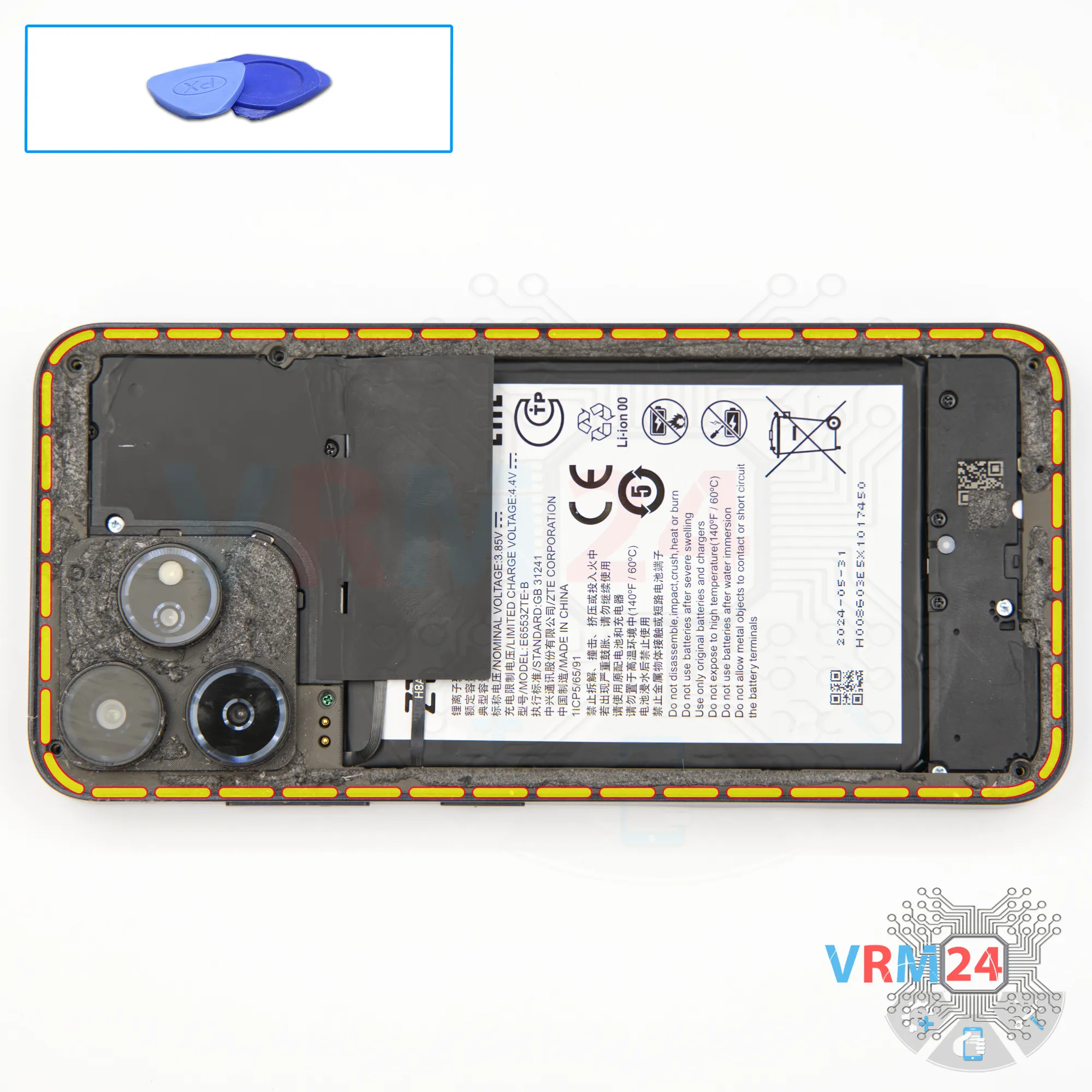

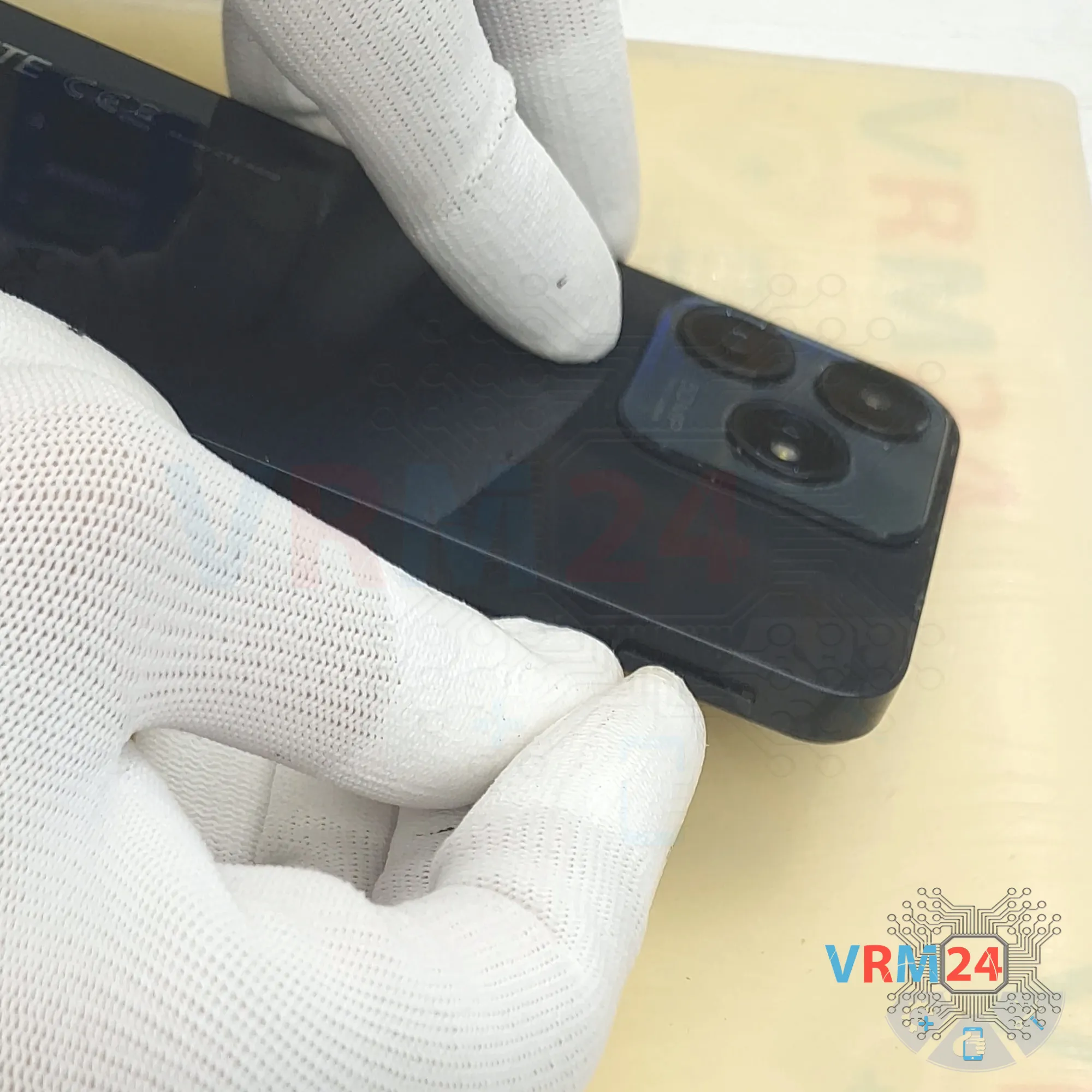

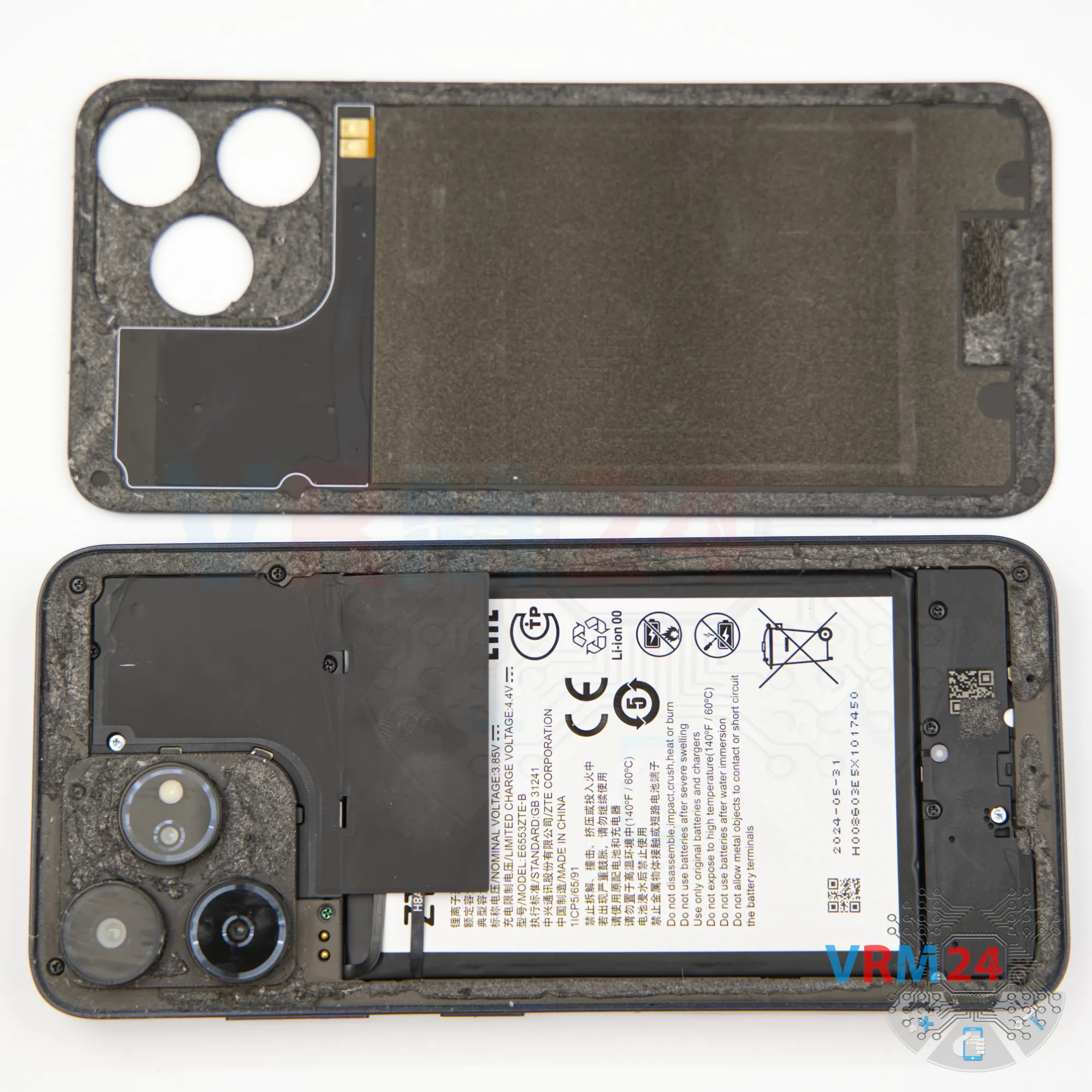

Итак, мы переходим к отсоединению задней крышки для этого мы используем тонкую пластиковую пленку вставляем ее в зазор между задней крышкой средней крышкой и аккуратно проходим по краю срезая клеевую основу.

Аккуратно проходим по краю, не нужно запускать пленку глубоко под крышку поскольку мы не знаем, что расположено у нас внутри.

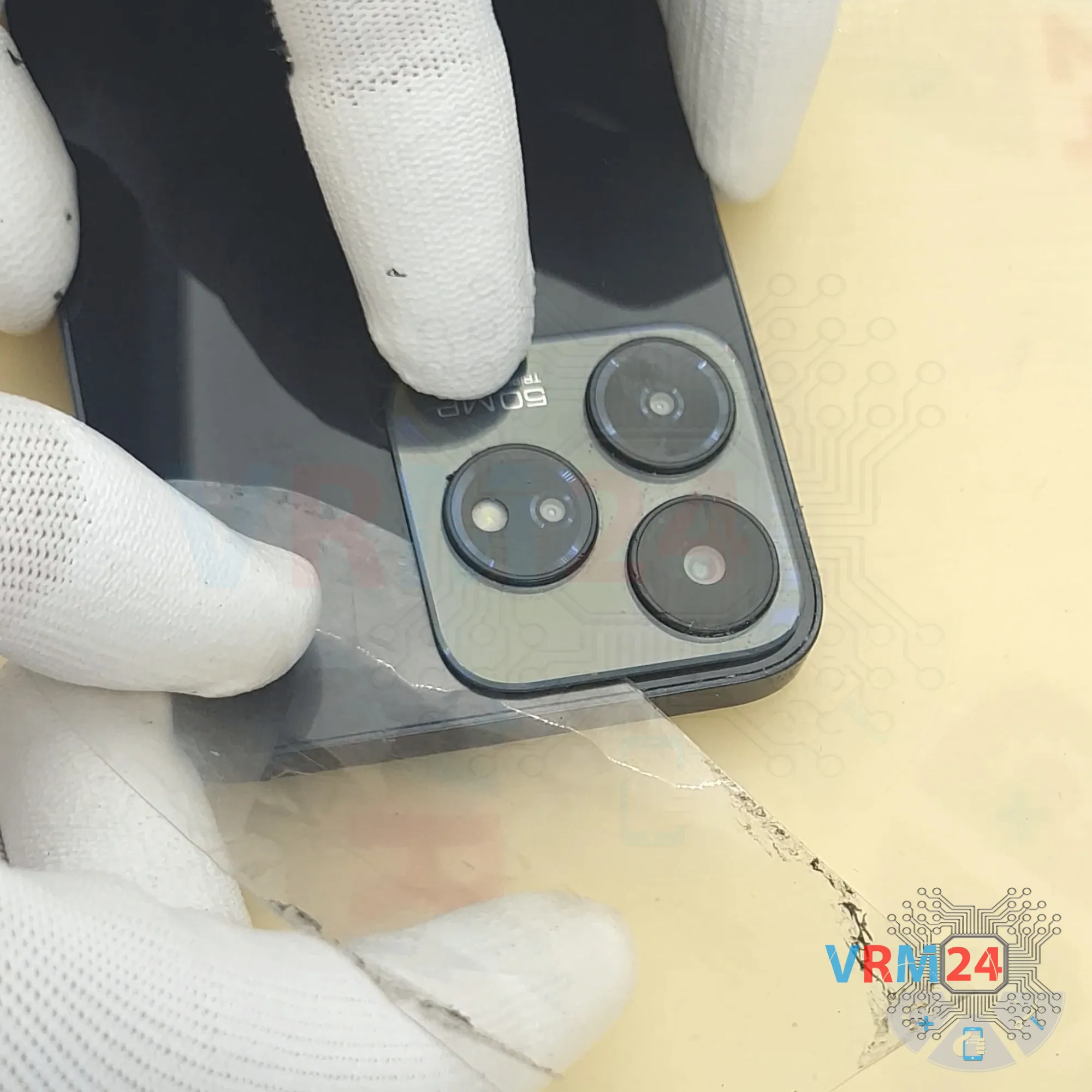

После того как мы сделали круг, мы пытаемся отклеить заднюю крышку в районе крышки камер. Аккуратно, используя тонкую пластиковую пленку, отклеиваем крышку в этом месте. Задняя крышка в этом месте очень крепко приклеена, поэтому нужно быть очень аккуратным.

После этого нам нужно выкрутить винты.

Для этого мы используем крестовую отвертку 1,5 мм или Philips #000. Винты удерживают среднюю крышку.

Аккуратно выкручиваем винты. Располагаем их на специальной поверхности в определенном порядке, поскольку винты могут отличаться друг от друга.

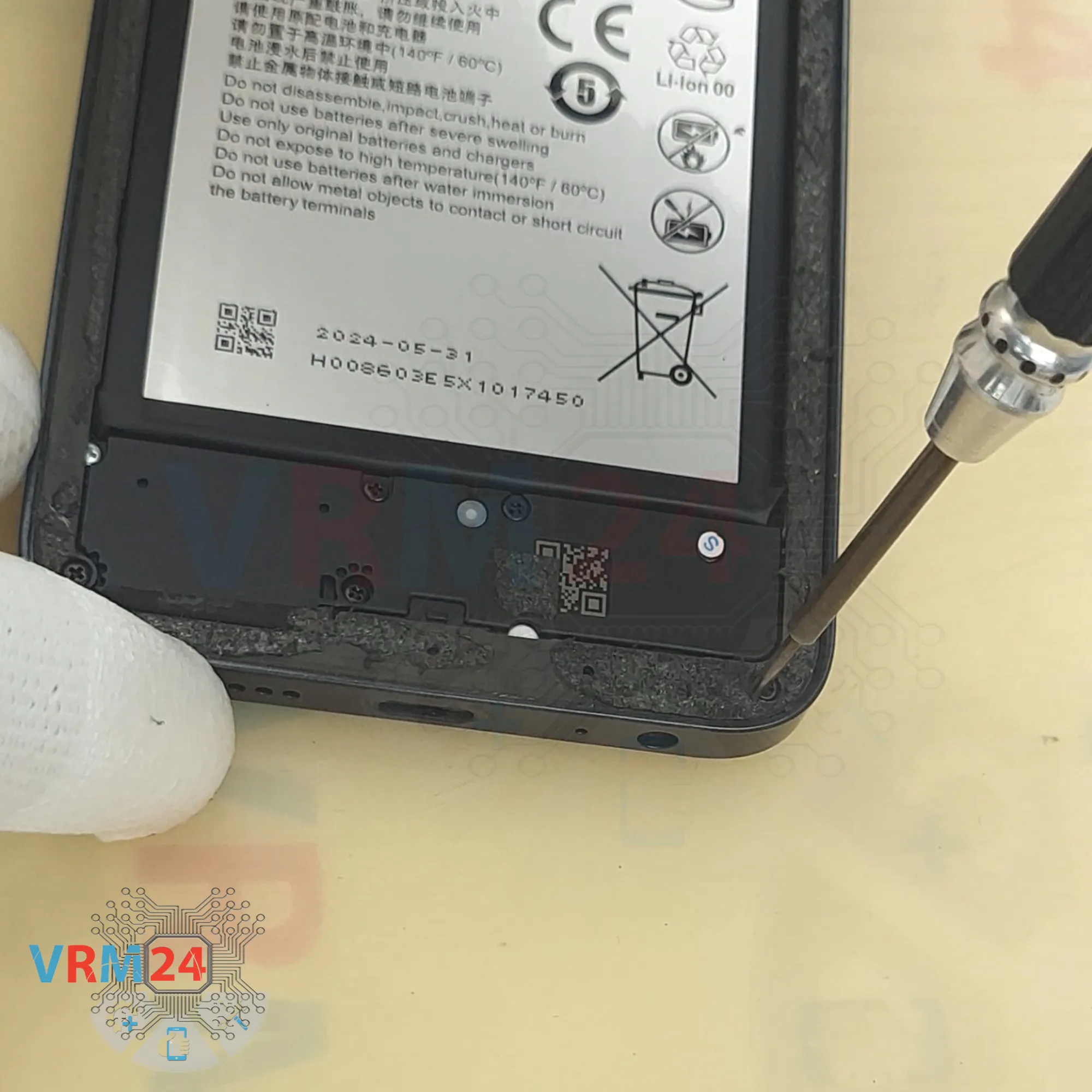

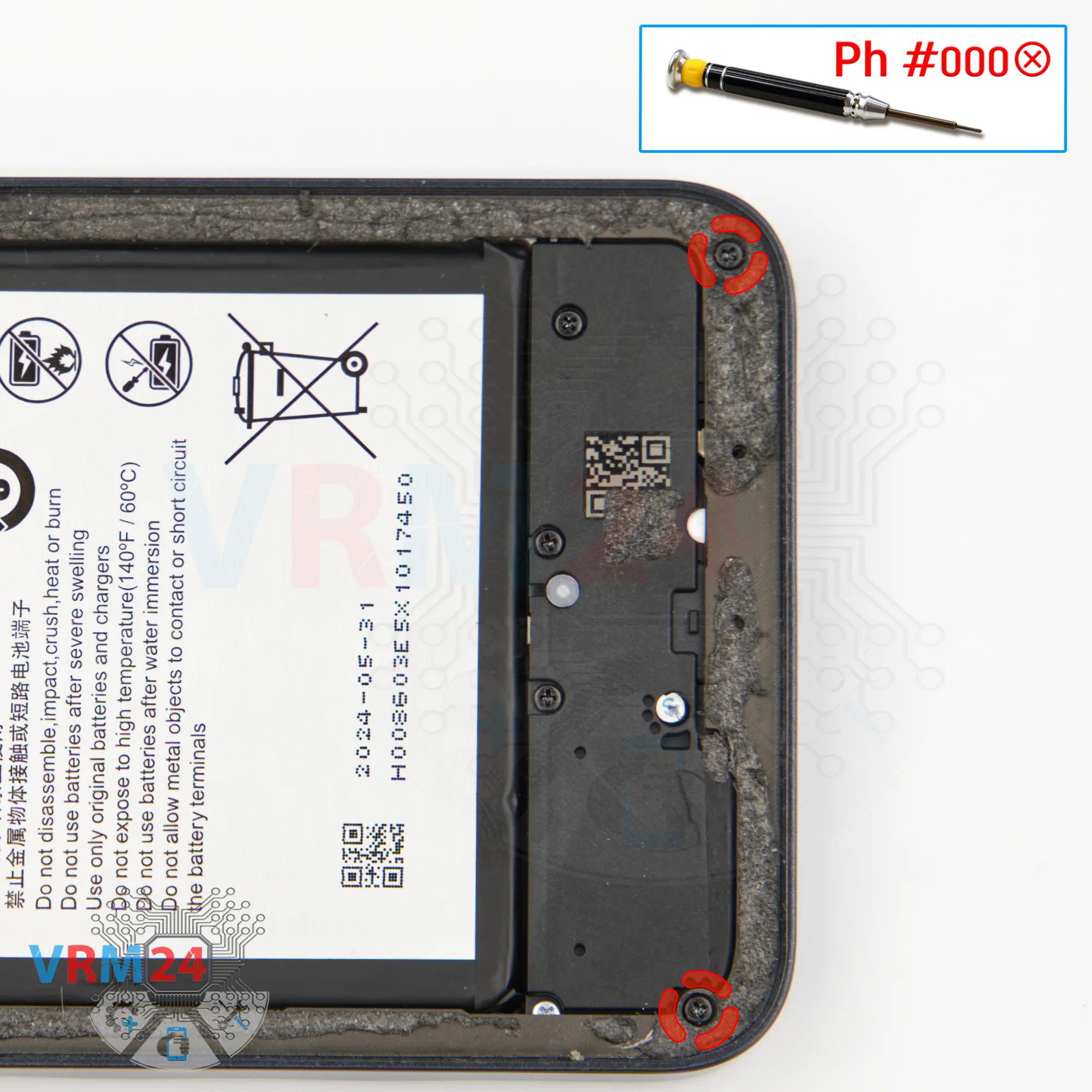

Вначале выкручиваем два винта внизу.

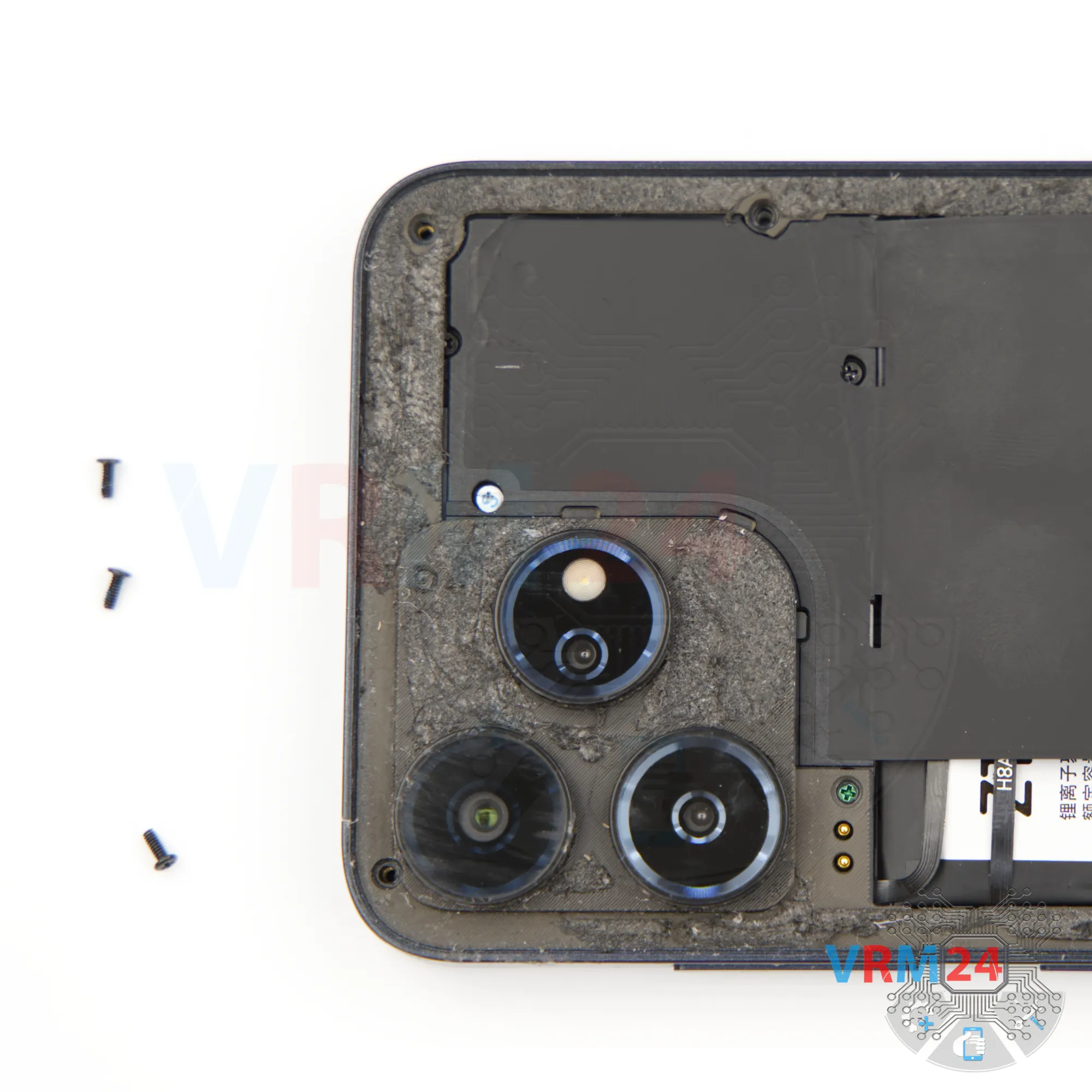

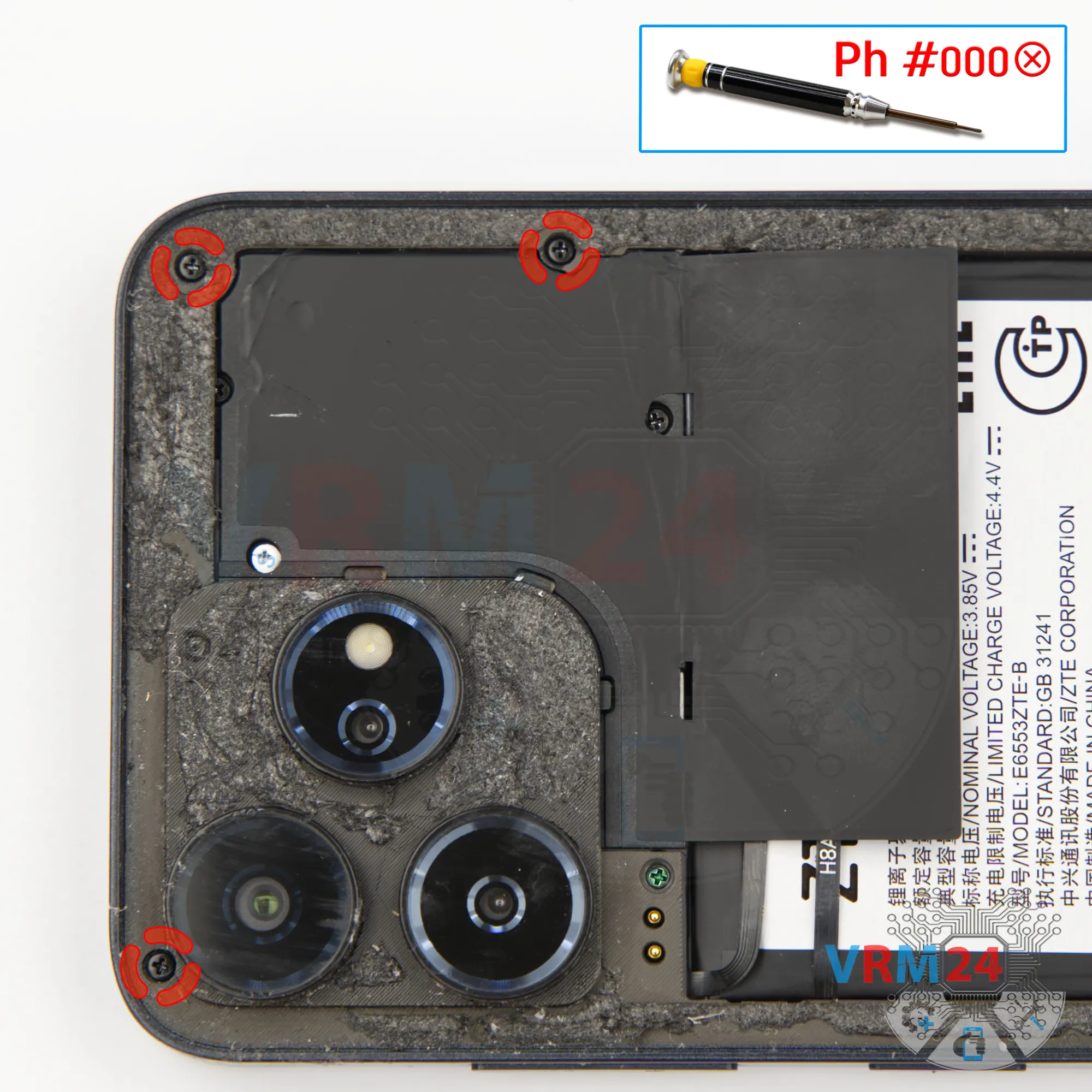

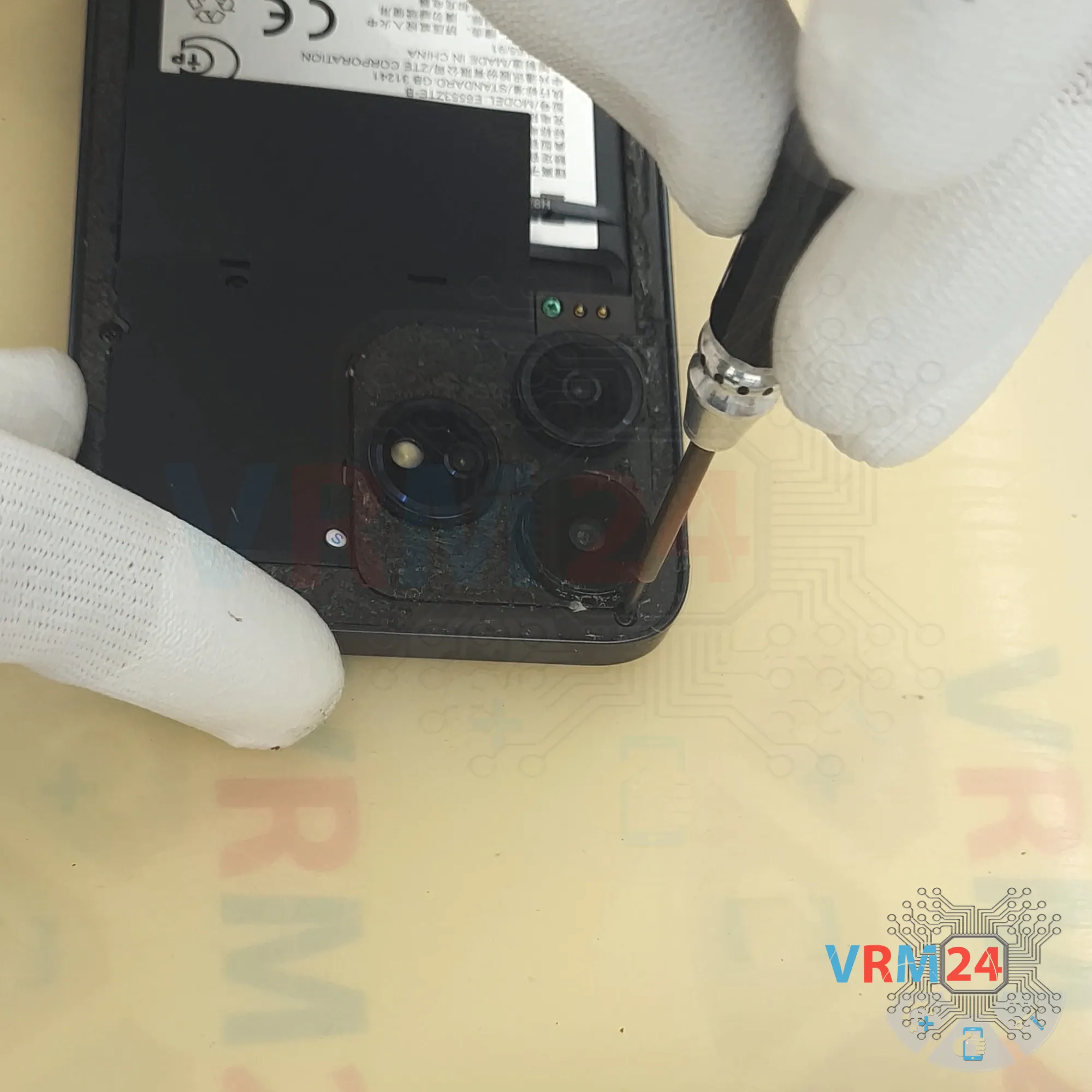

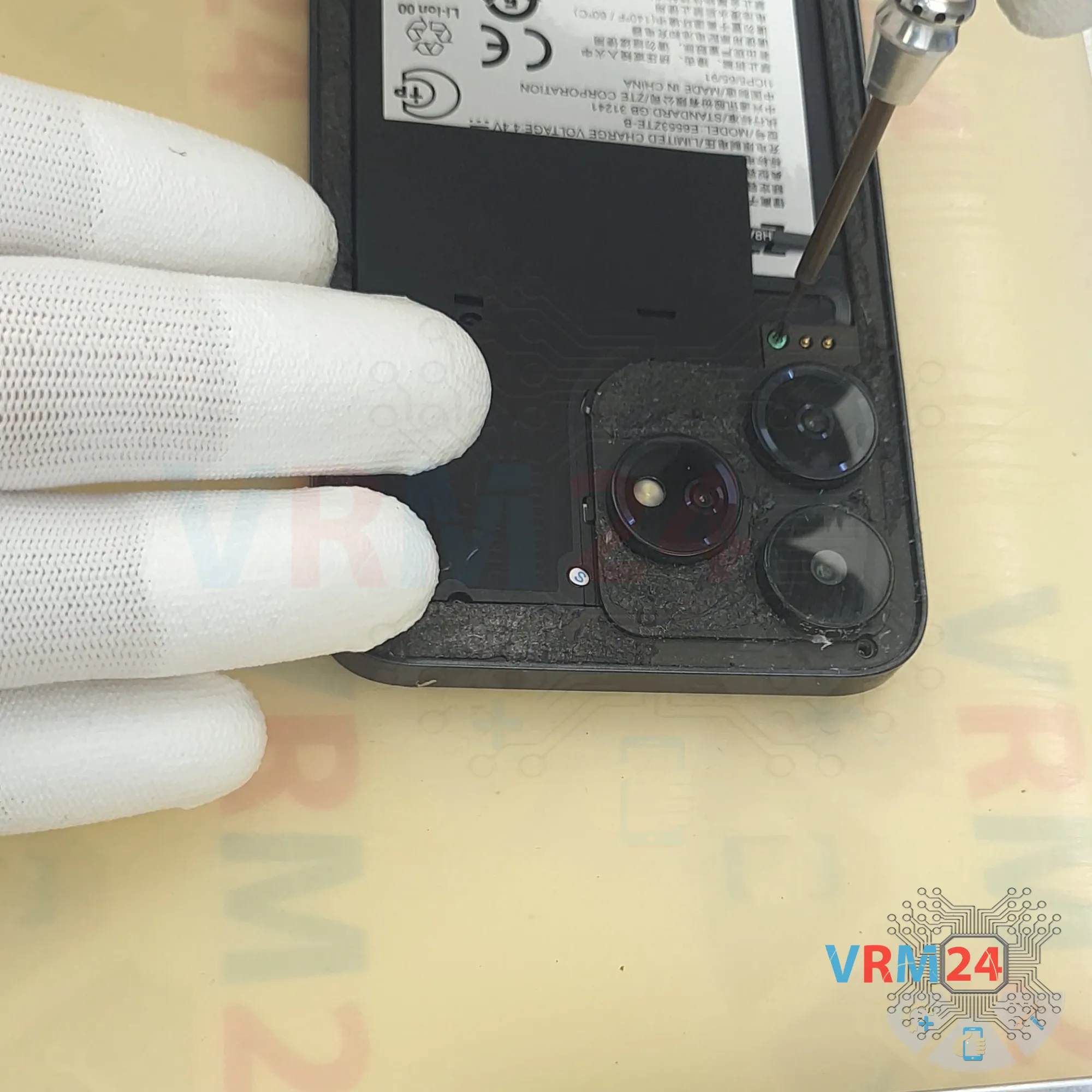

Используя отвертку Phillips 1,5 мм (PH #000), выкручиваем три черных винта в верхней части.

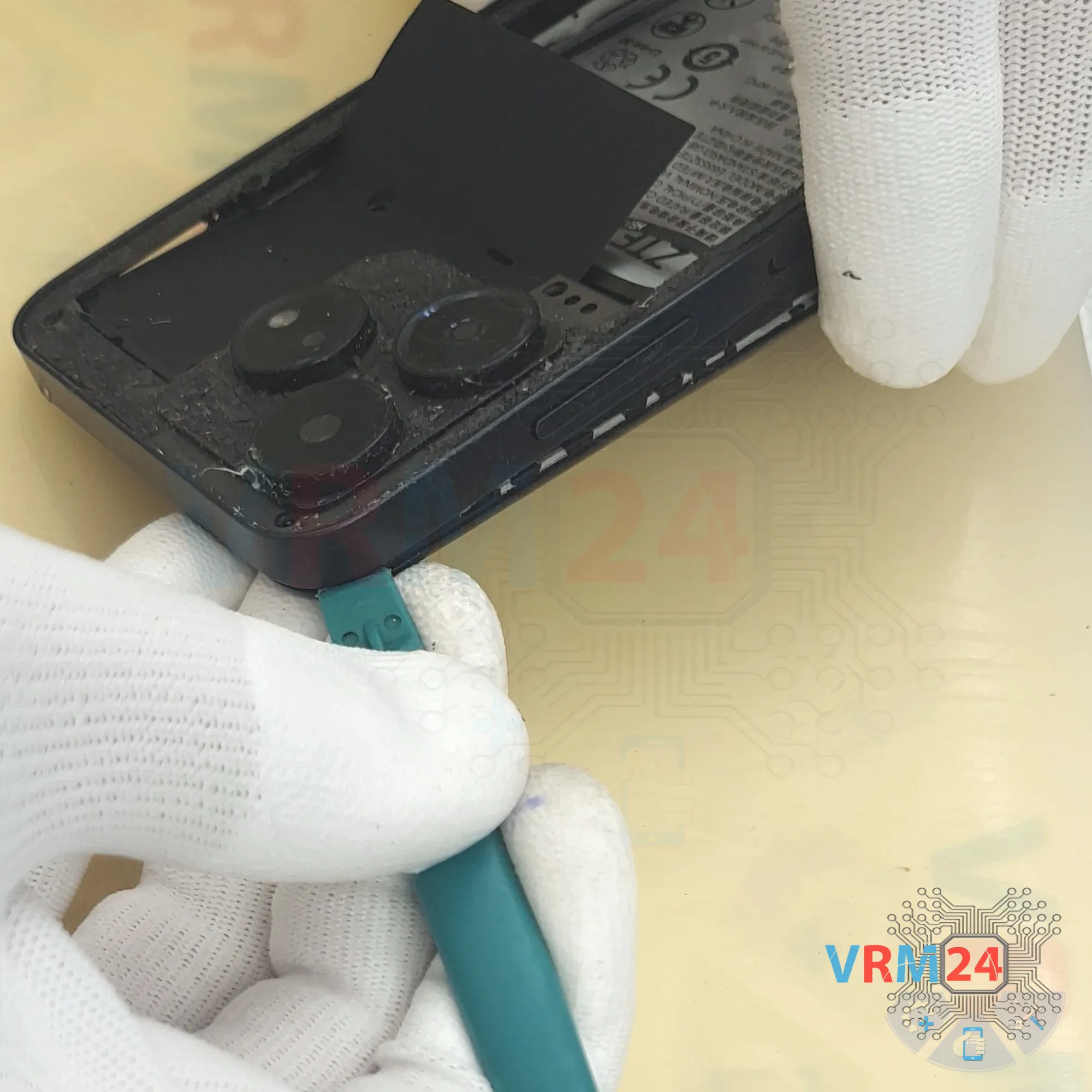

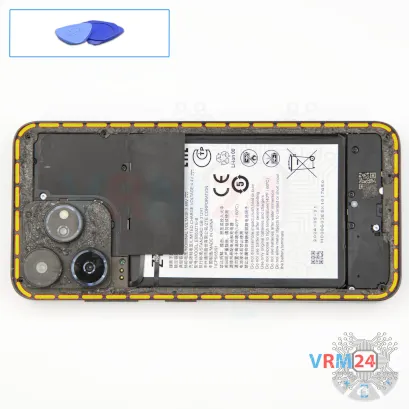

После этого мы переходим к отсоединению средней крышки.

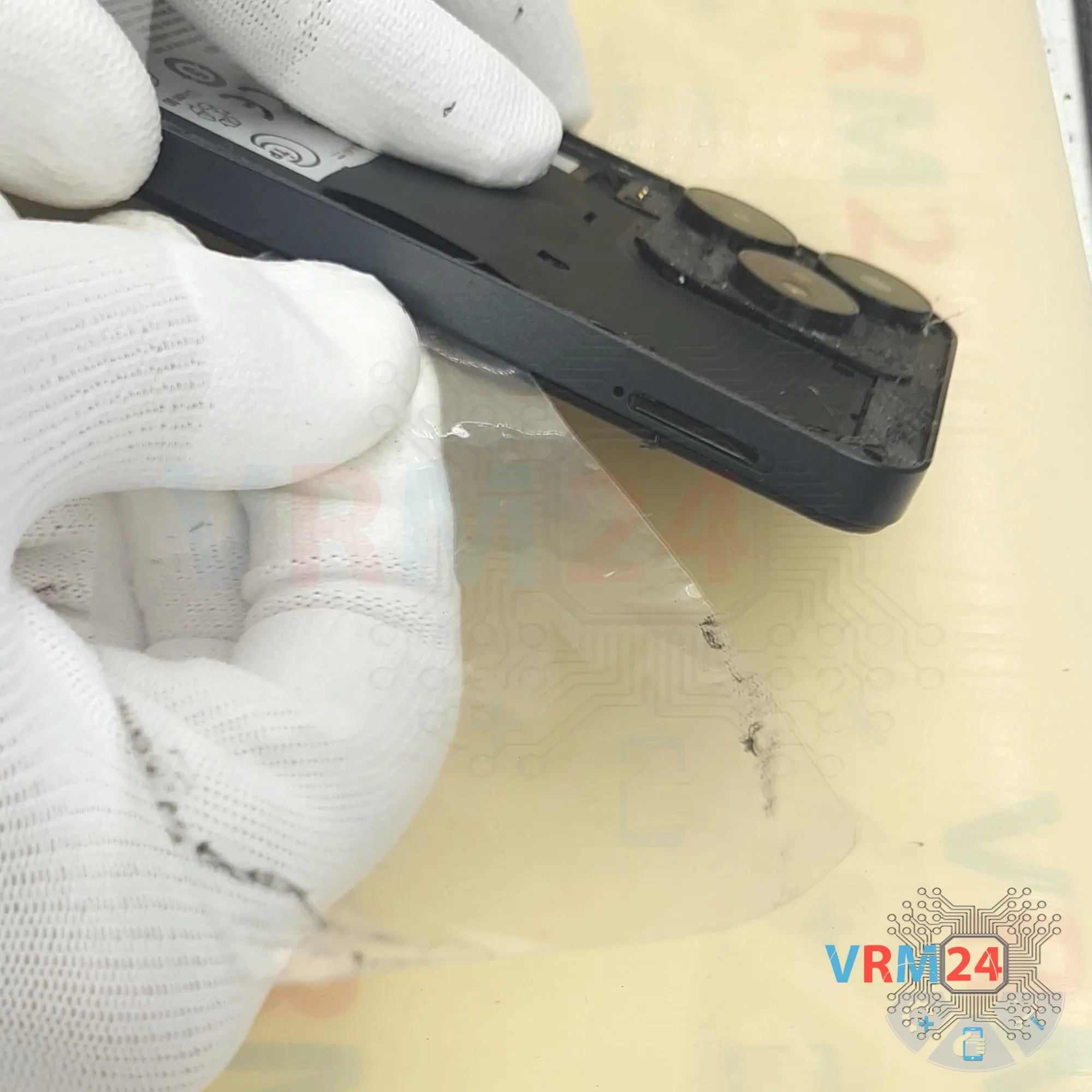

Для этого мы используем тонкую пластиковую пленку. Отсоединяем несколько клипс в районе отверстия лотка карт и затем уже используем инструмент потолще.

У этой модели также средняя крышка удерживается достаточно крепко, нужно быть аккуратным, не нужно действовать силой, чтобы случайно не повредить кромку дисплея.

Итак, мы пробуем аккуратно открыть среднюю крышку. Как мы видим у нас идет шлейф на датчик отпечатка пальцев. Аккуратно приподнимаем, пытаемся открыть среднюю крышку, не повредить шлейф. Не нужно торопиться, как всегда, не нужно действовать силой.

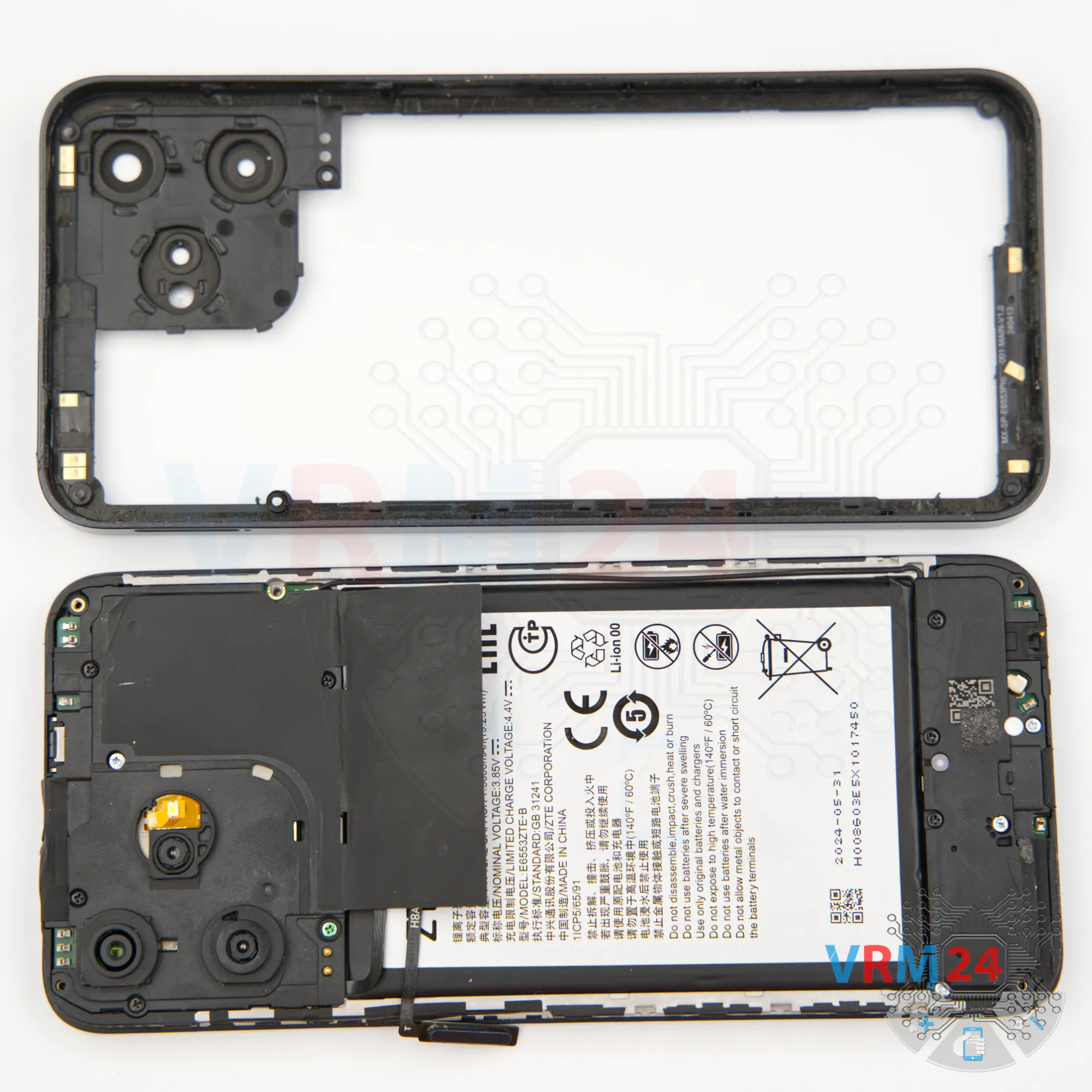

Кстати в нашем случае, датчик отпечатка пальцев у просто выпал. Он никак не зафиксирован на средней крышке. Убираем среднюю крышку в сторону.

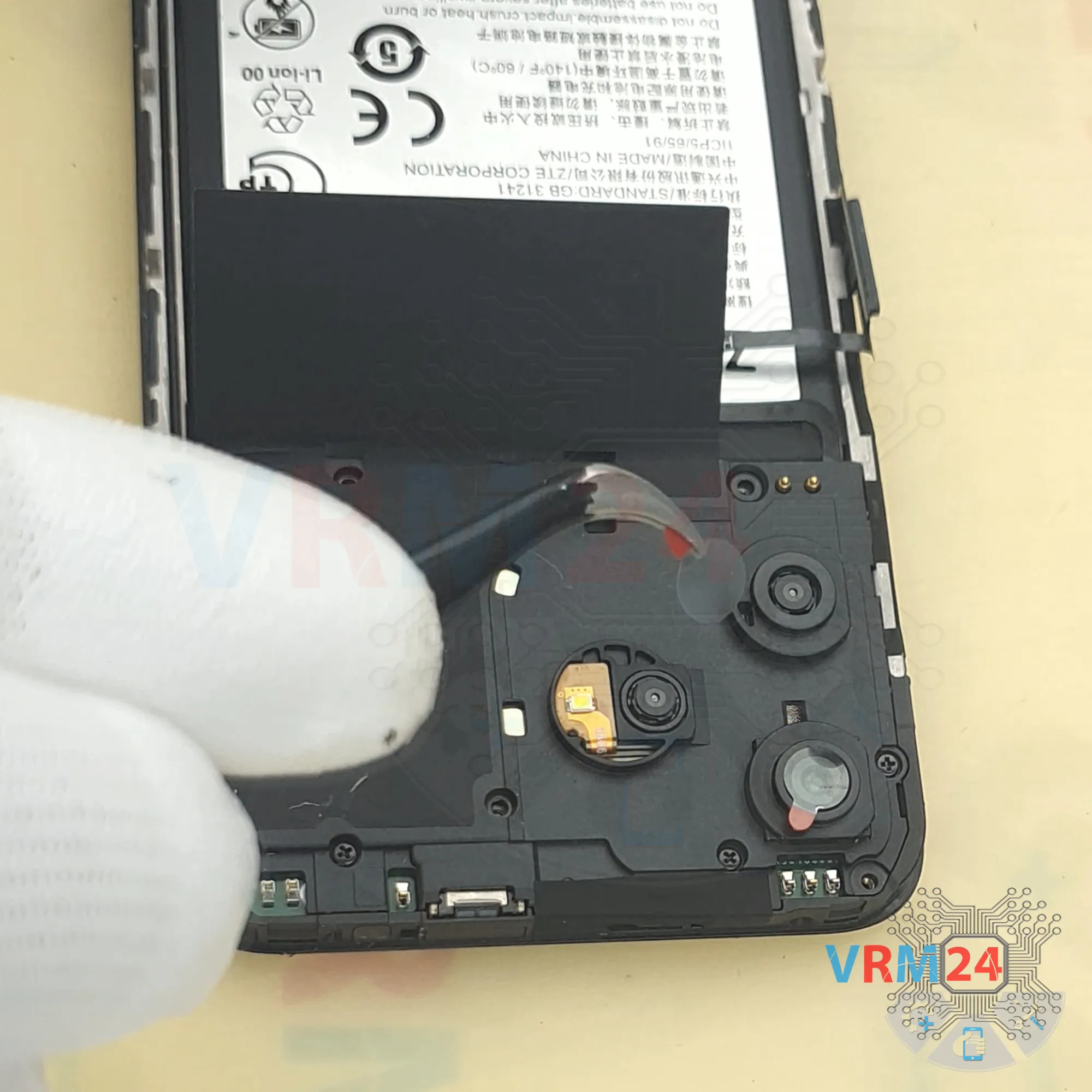

После этого лучше, конечно, закрыть линзы камер. Для этого мы используем специальную пленку.

Обратите внимание, что пленку мы наклеиваем не на сами линзы, а на ободок, который расположен вокруг них.

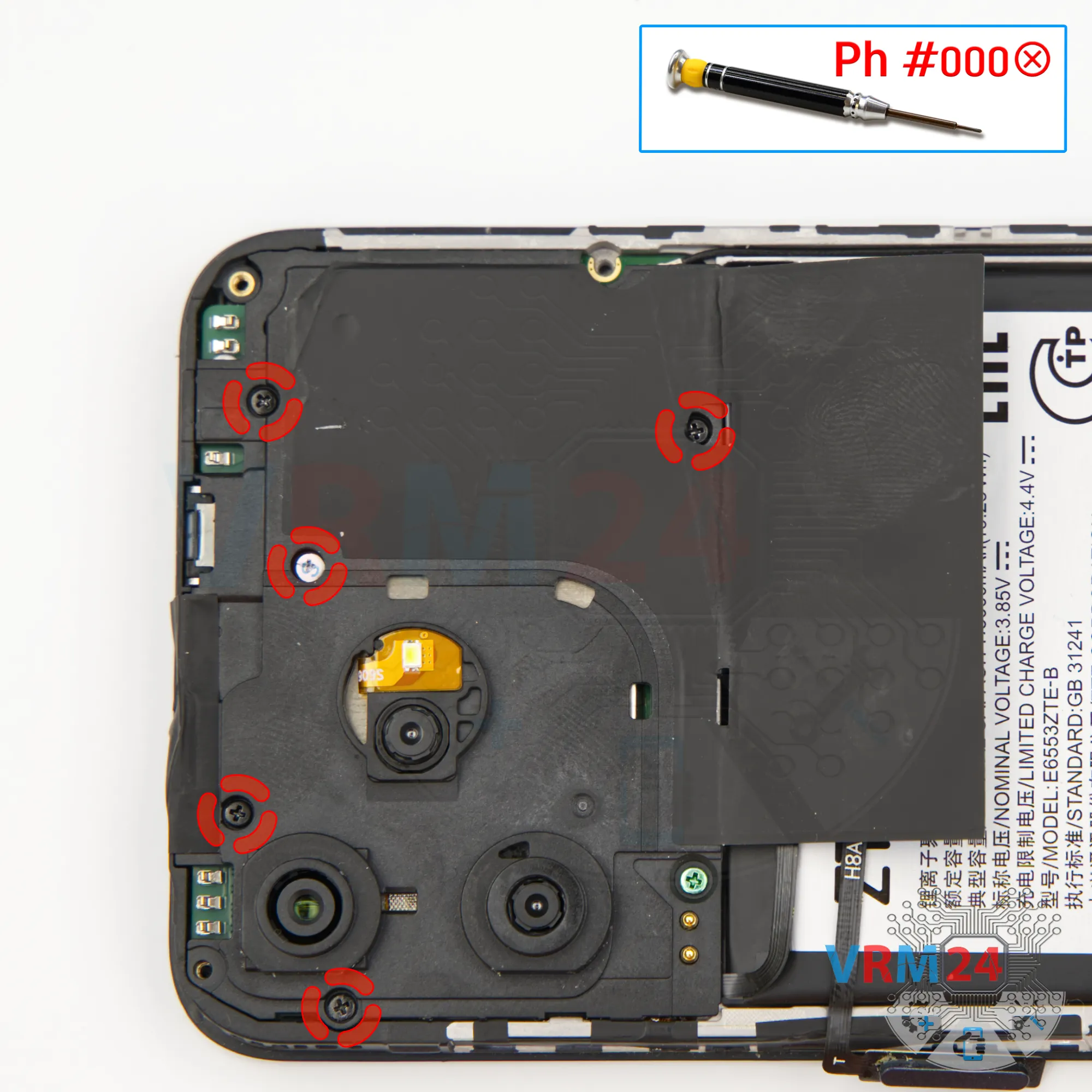

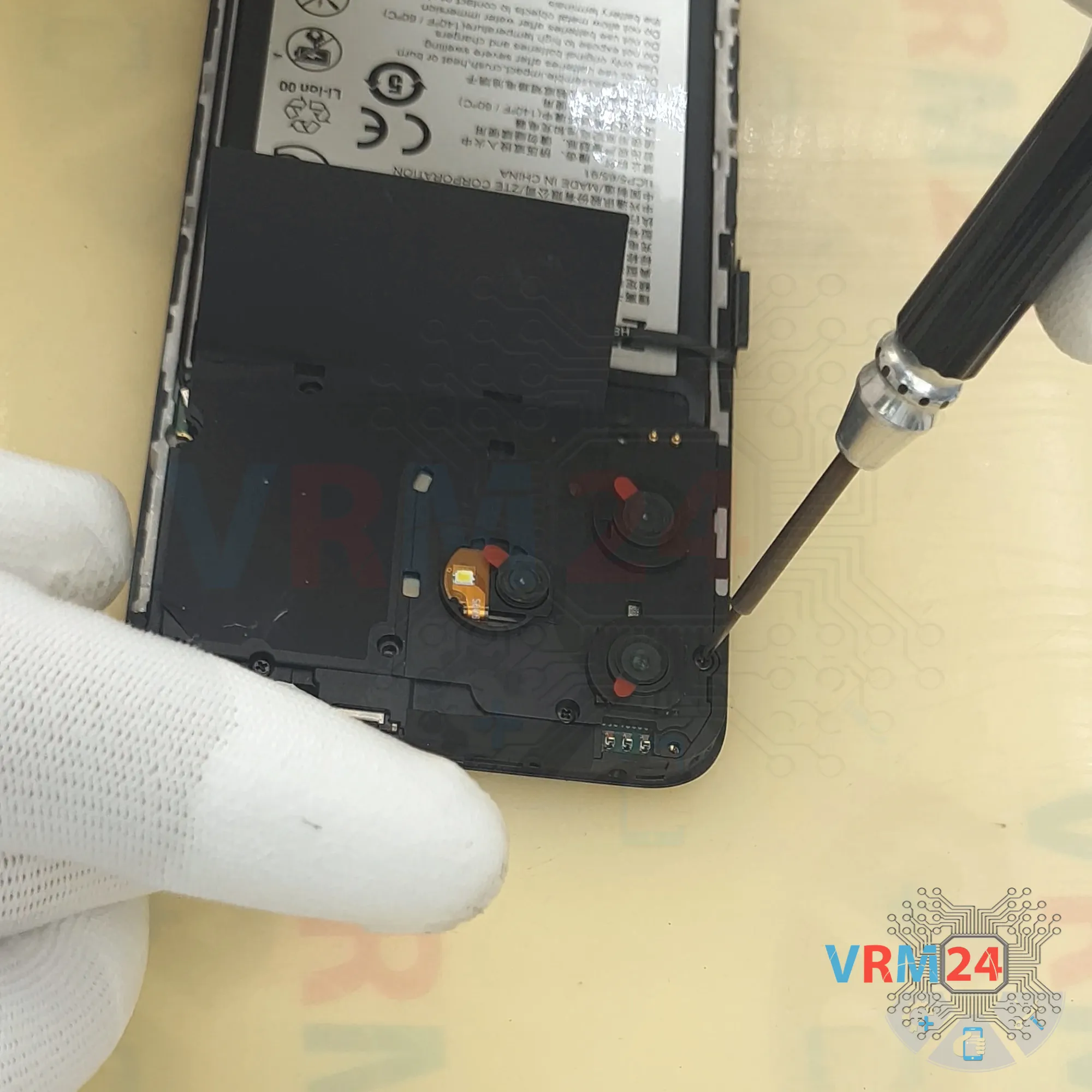

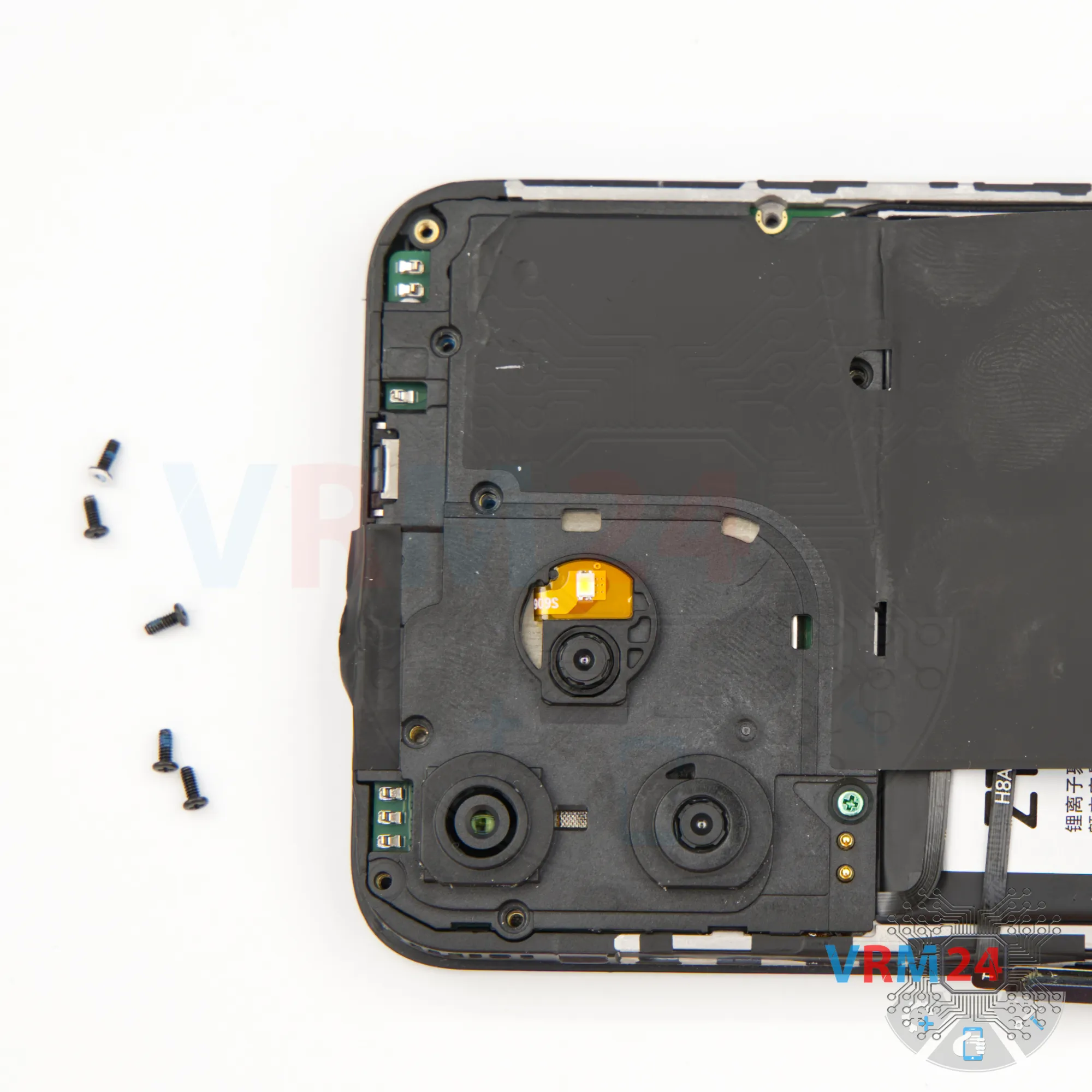

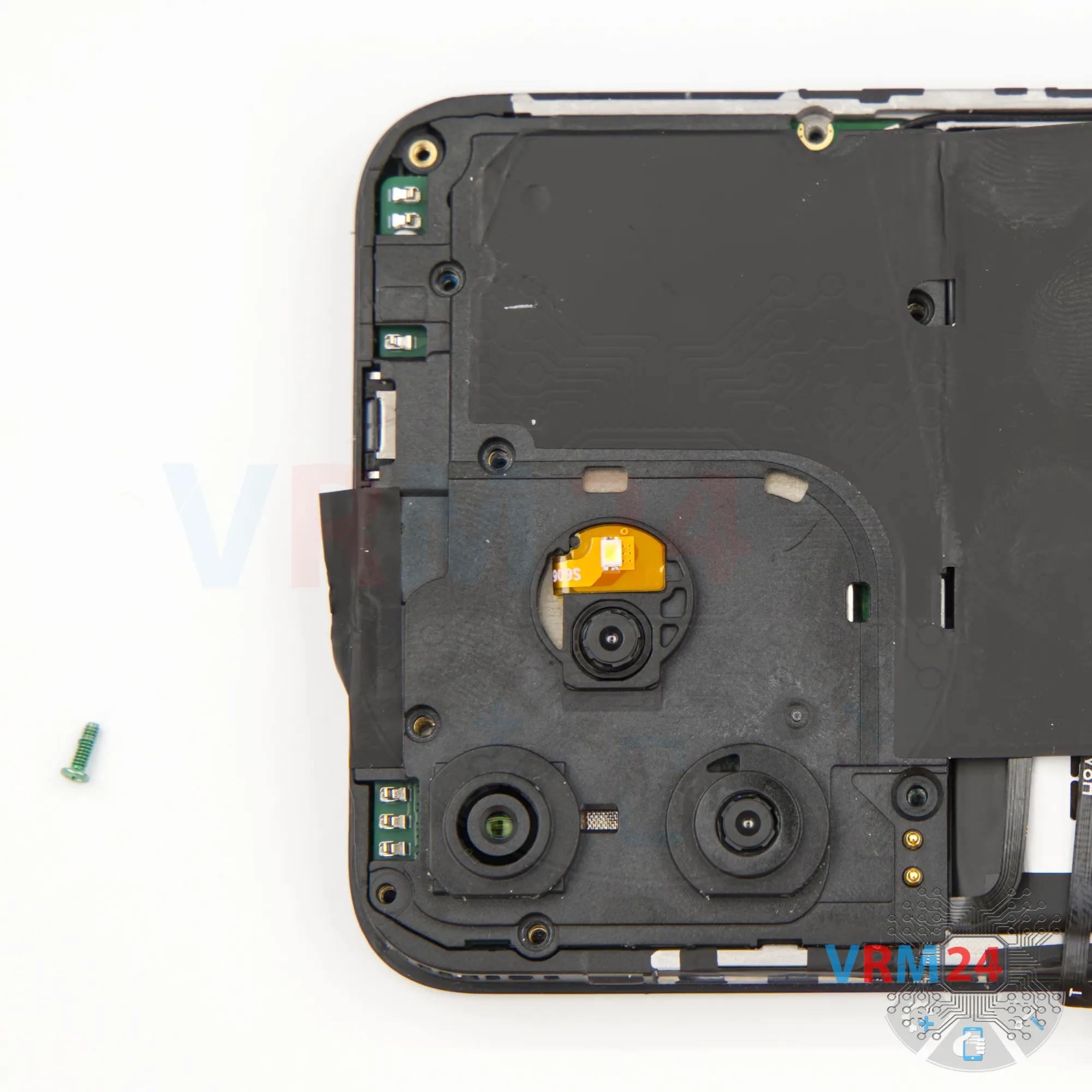

Используя отвертку Phillips 1,5 мм (PH #000), выкручиваем пять коротких винтов.

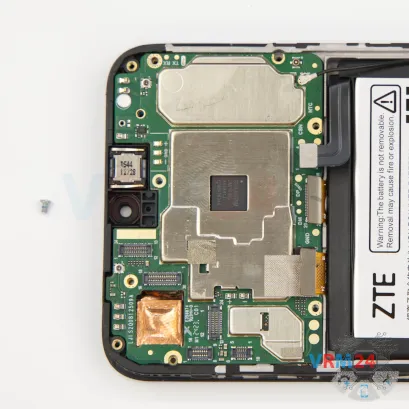

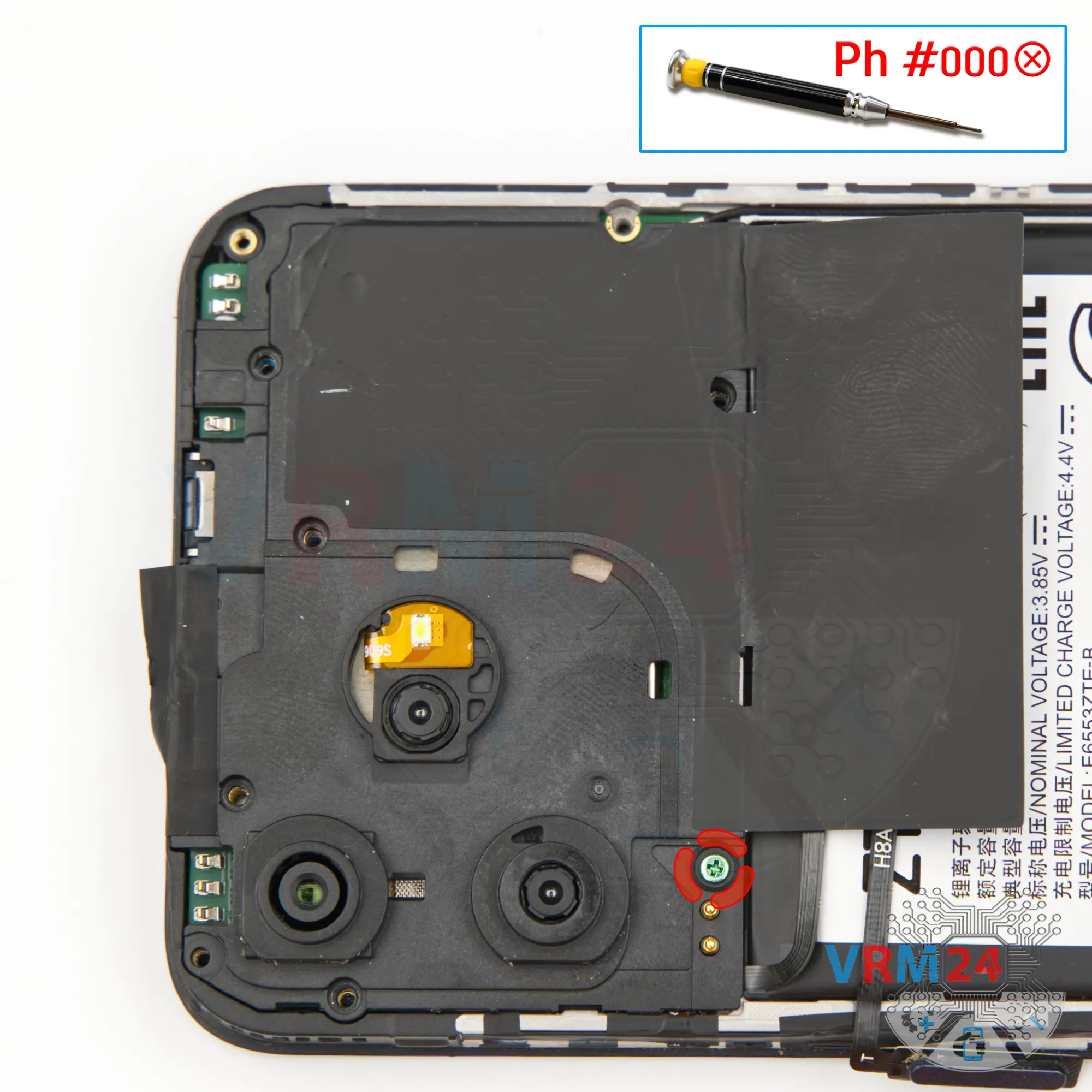

Используя отвертку Phillips 1,5 мм (PH #000), выкручиваем один серебристый винт.

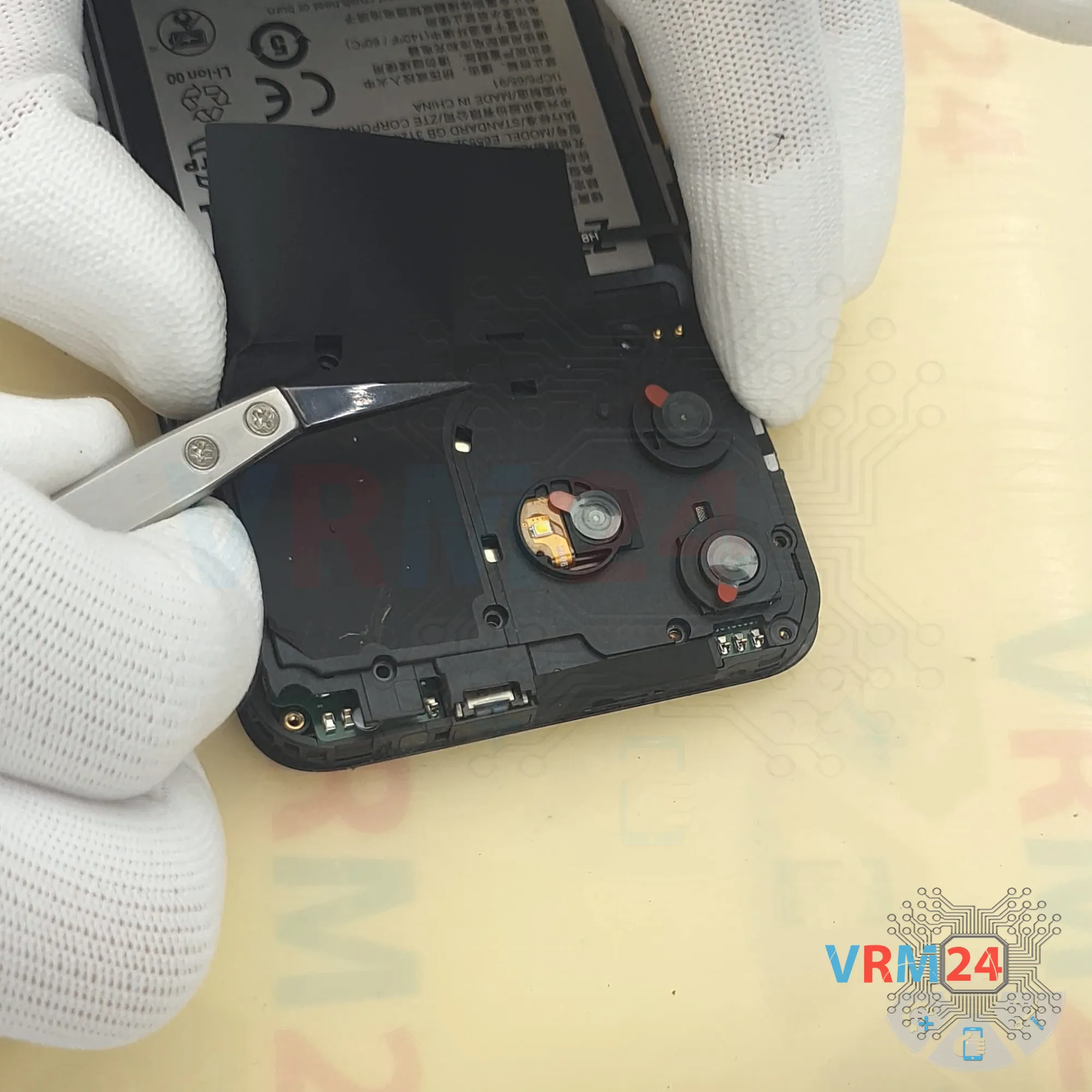

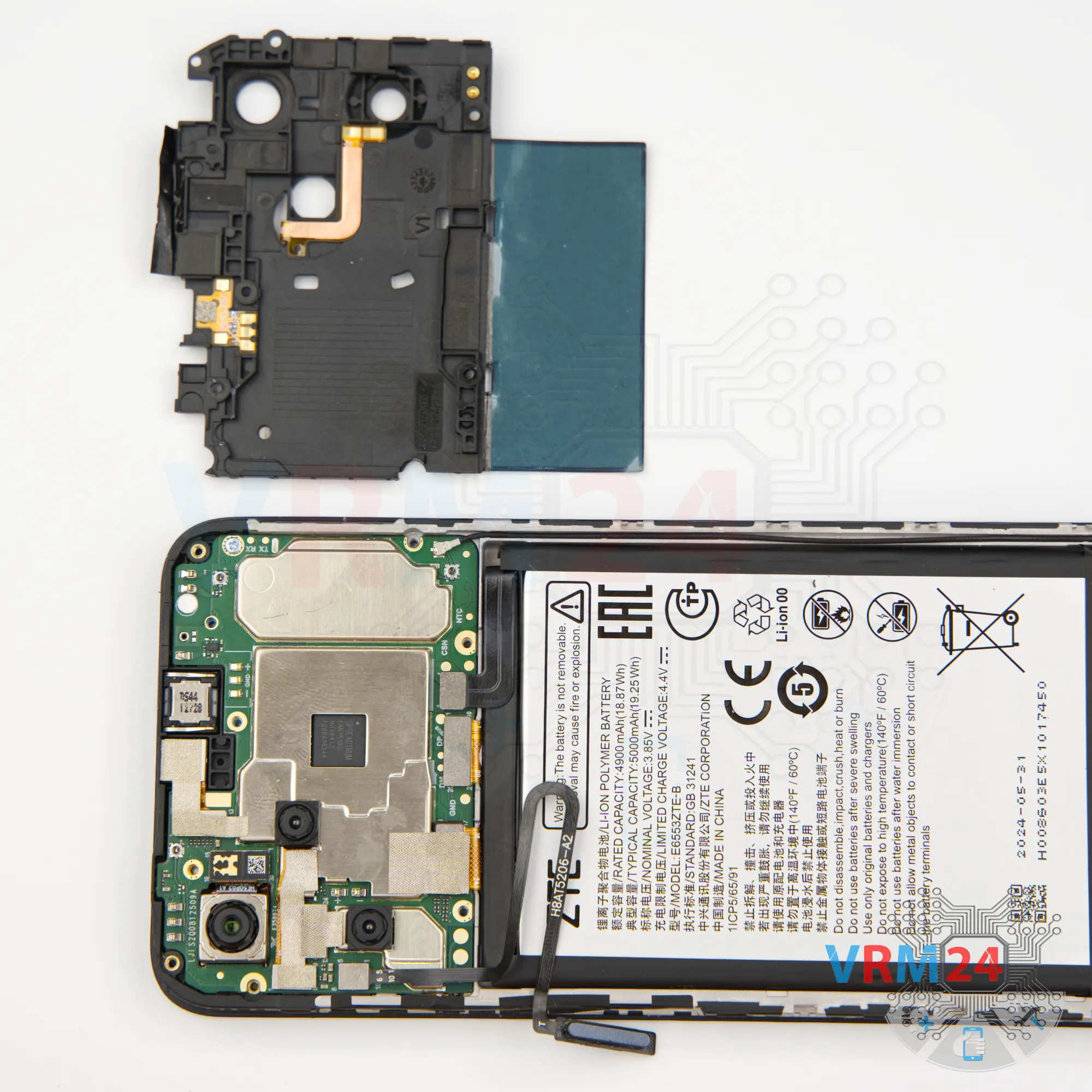

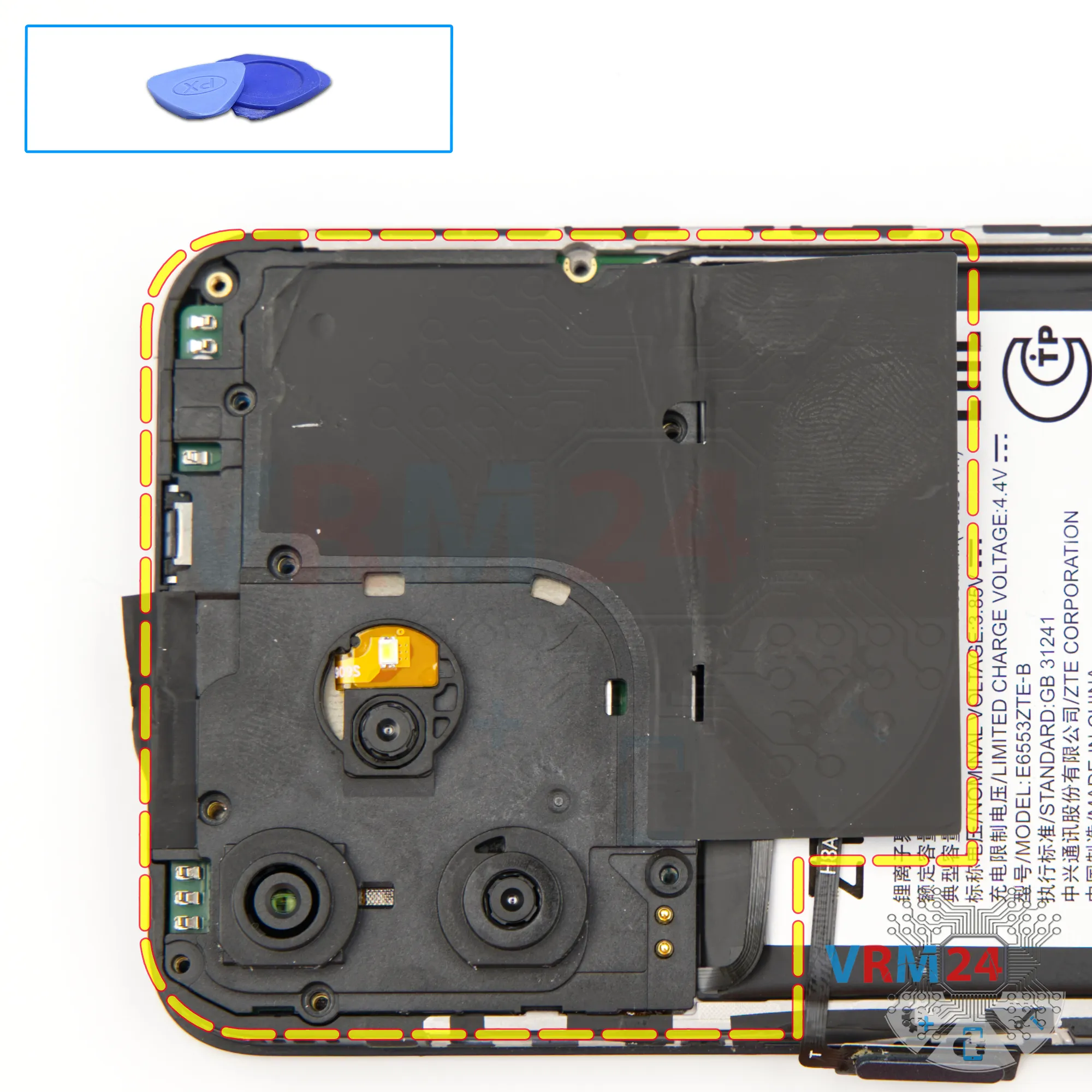

Затем неметаллическим инструментом нам нужно отсоединить крышку.

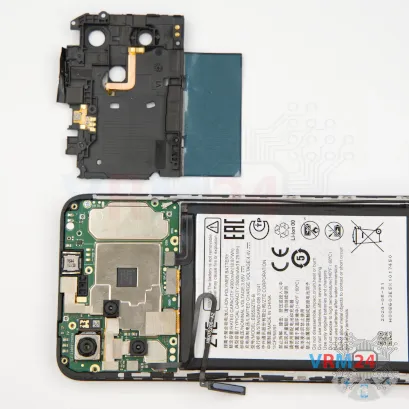

Аккуратно подцепляем за край, отщелкиваем клипсы, отсоединяем крышку, скрывающую материнскую плату.

Она, может быть, в верхней части слегка приклеена. Убираем ее в сторону.

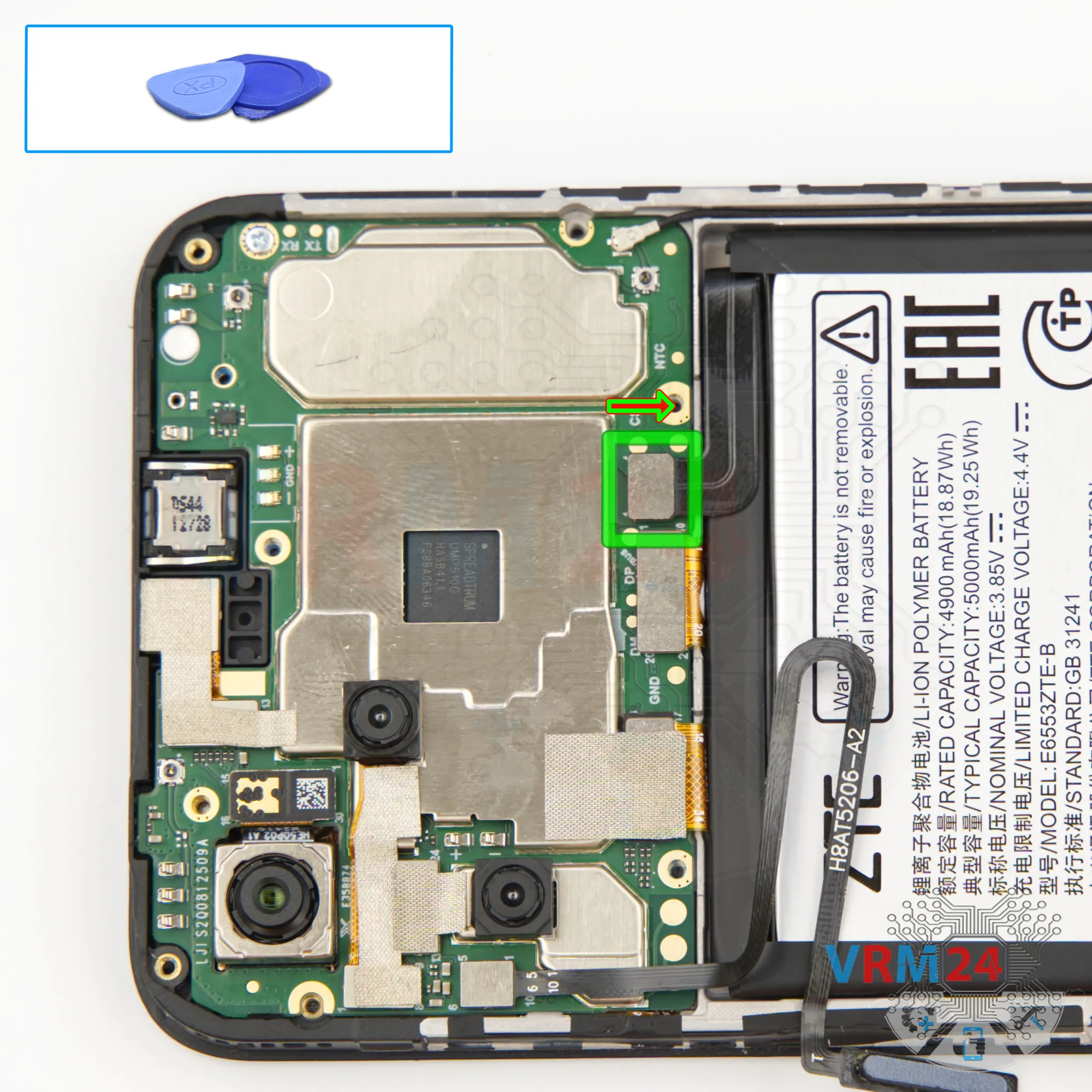

Затем, используя неметаллический инструмент, отсоединяем разъём аккумулятора.

ℹ️️ Модель ZTE Blade V50 Design ZTE 8050 оснащена аккумулятором E6553ZTE-B ёмкостью 5000 мАч.

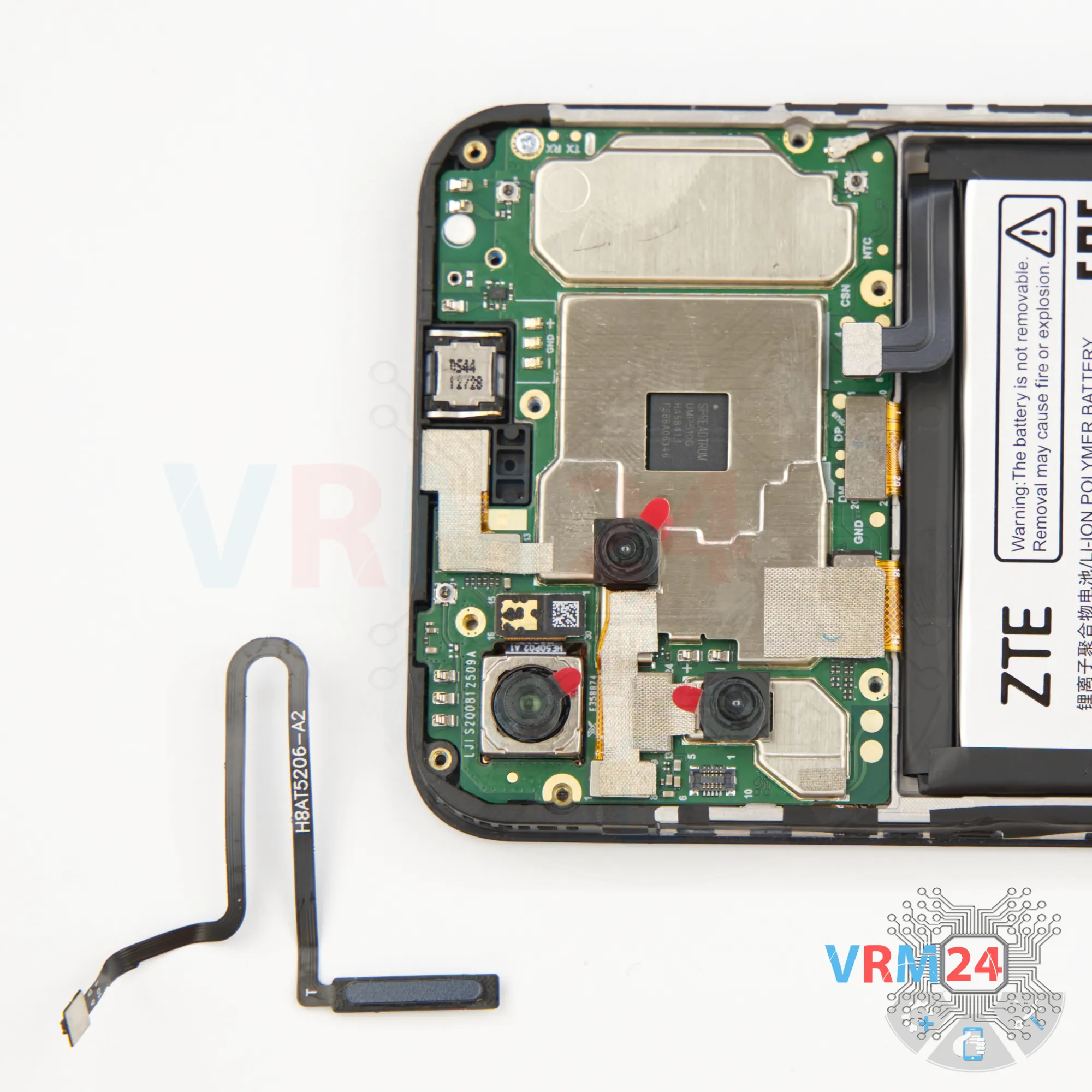

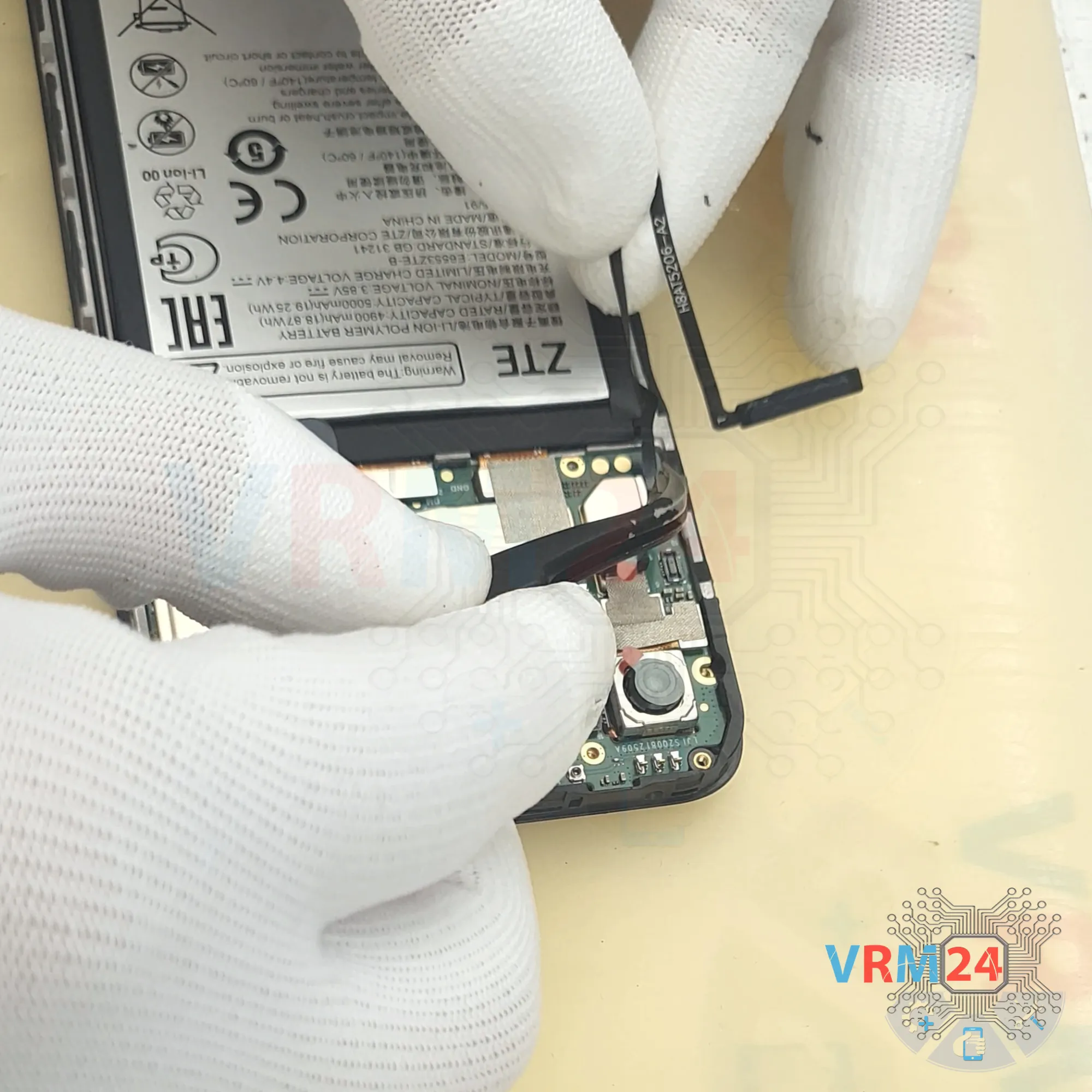

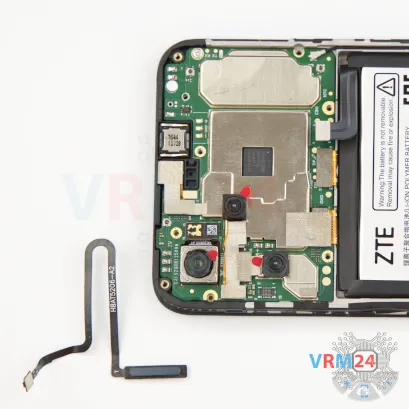

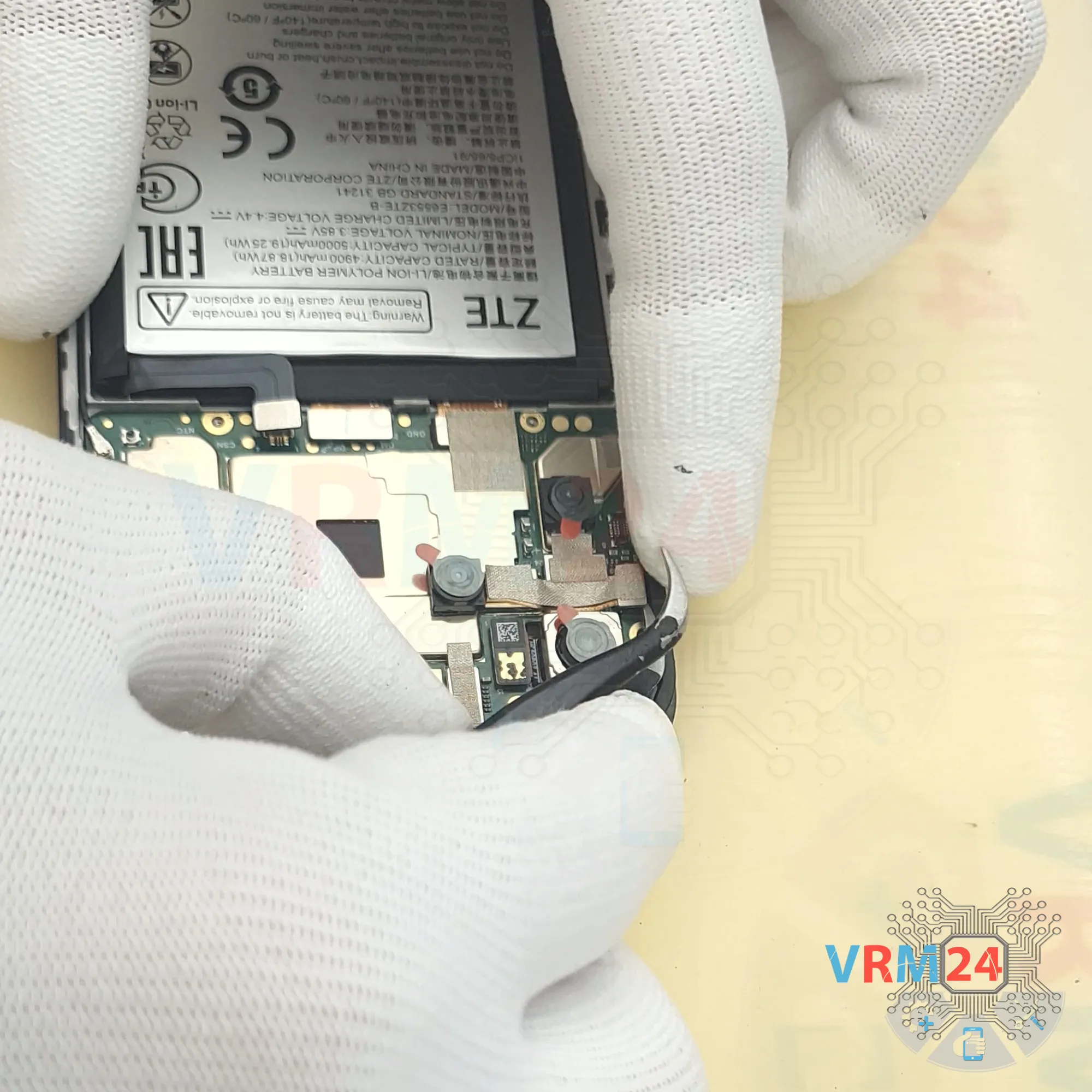

И мы отсоединяем шлейф сканера отпечатков пальцев.

Отсоединяем разъём и аккуратно отсоединяем шлейф, который приклеен на щите материнской платы.

Затем мы можем перейти к нижней части.

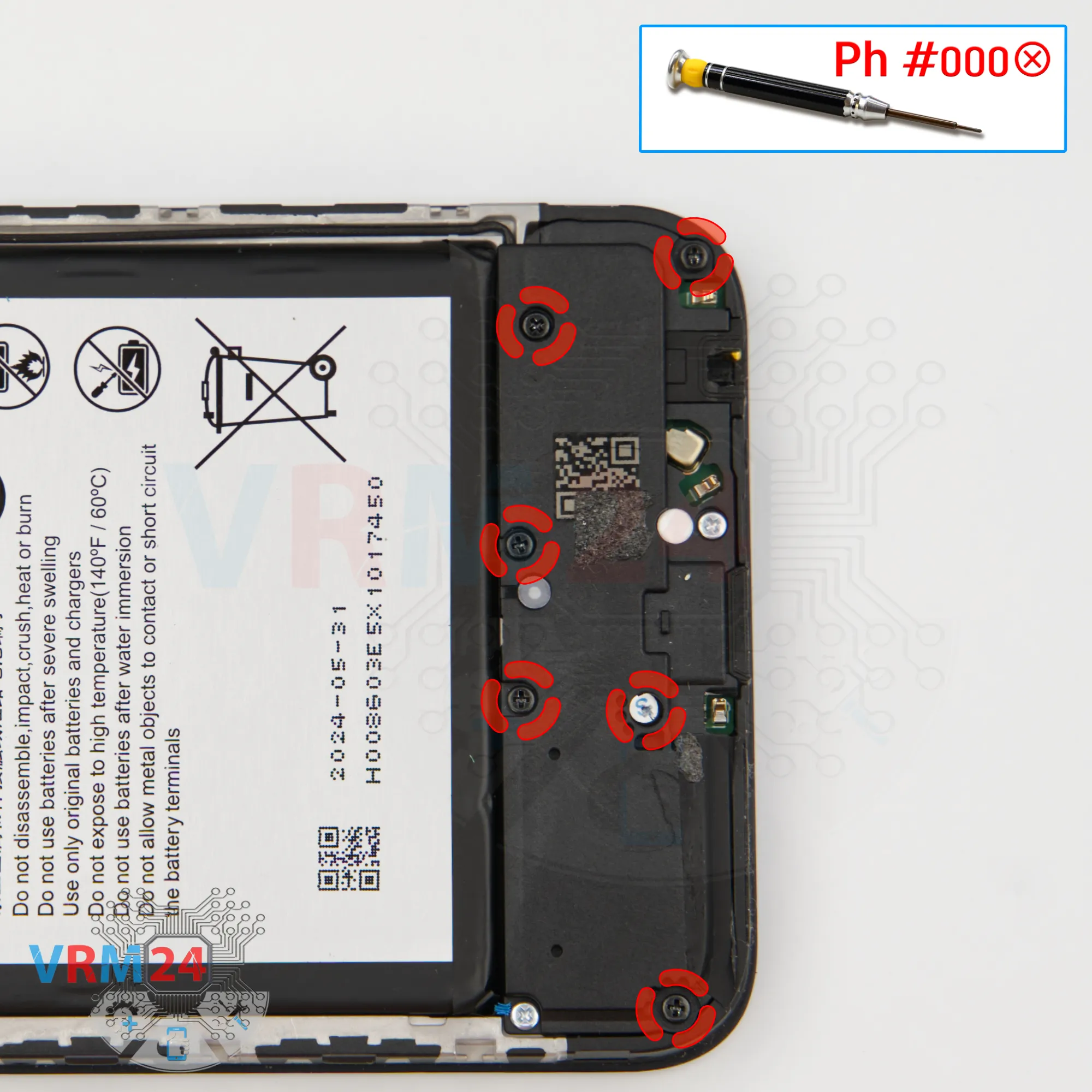

В нижней части нам также нужно будет выкрутить винты.

Винты также могут отличаться от предыдущих, поэтому лучше их располагать отдельно.

Отвертку мы используем ту же крестовая полтора миллиметра или Philips #000.

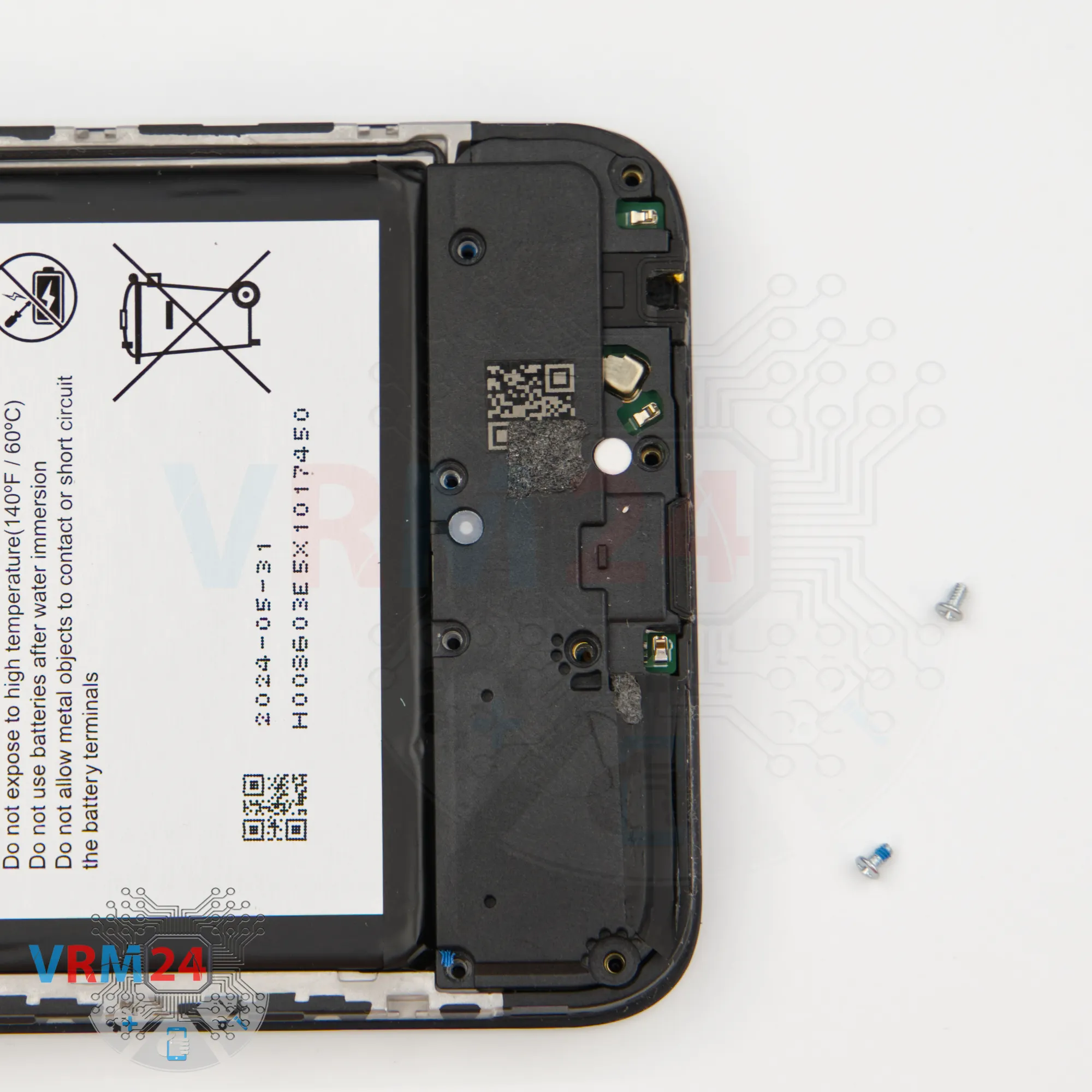

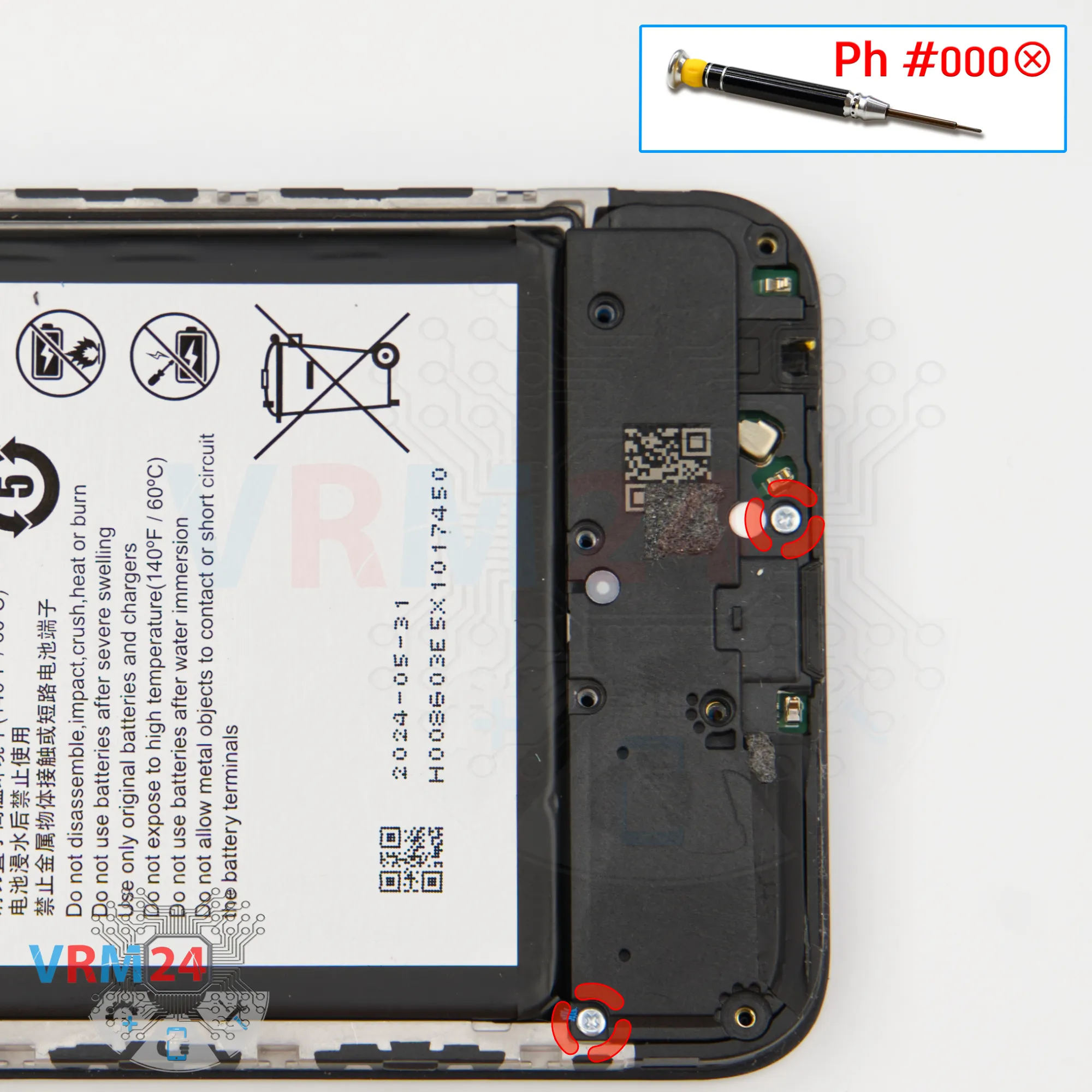

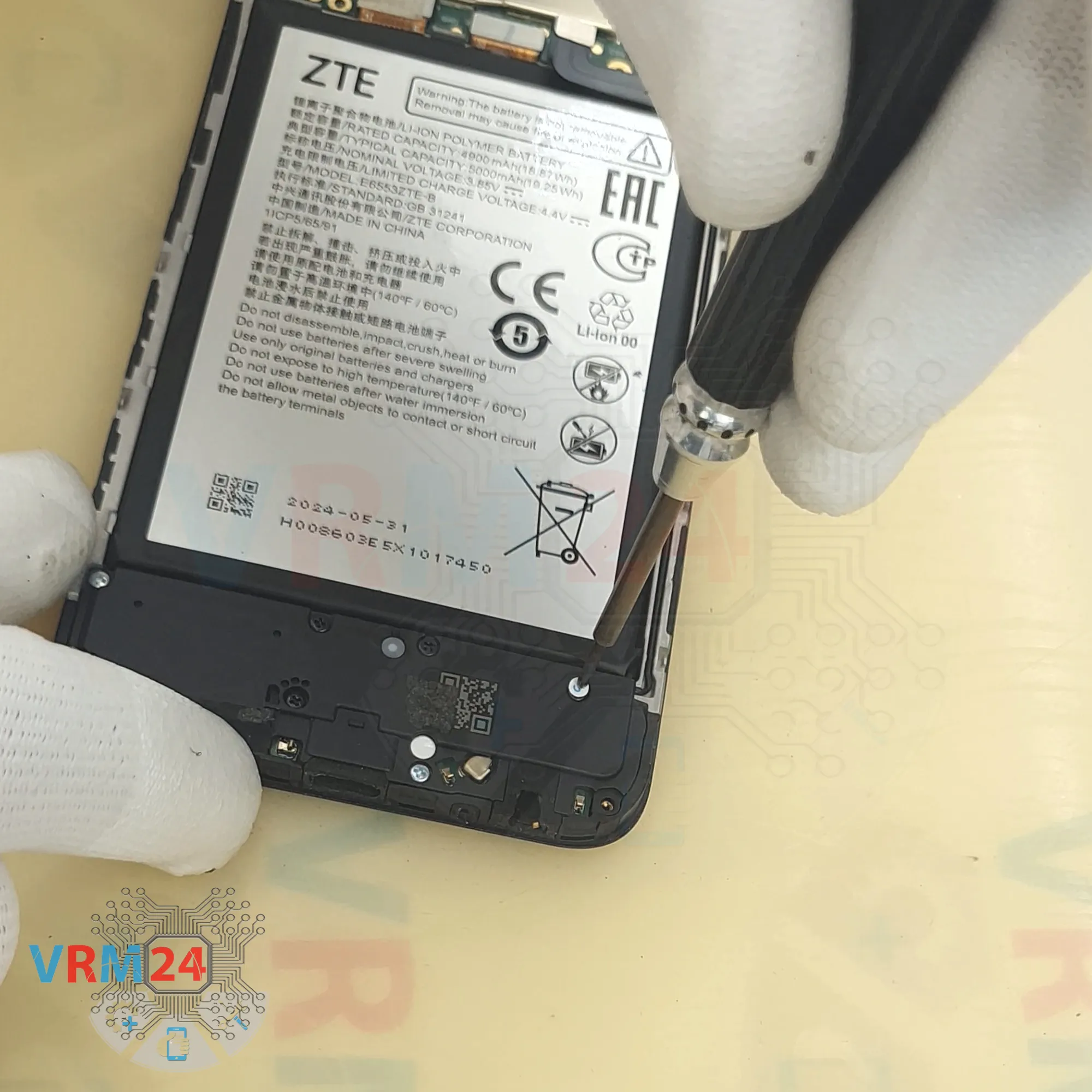

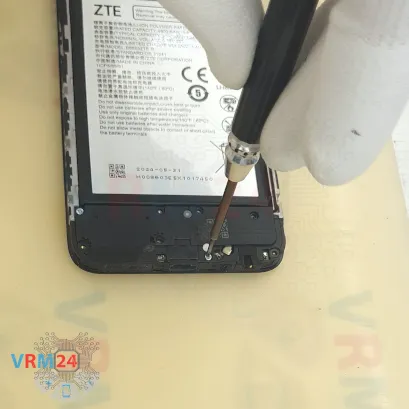

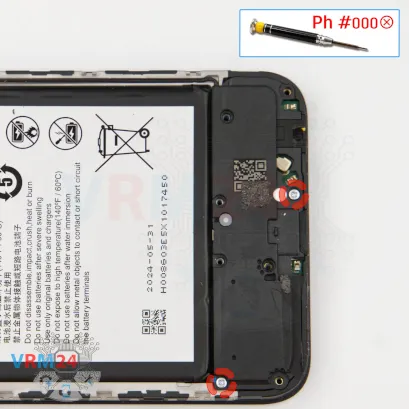

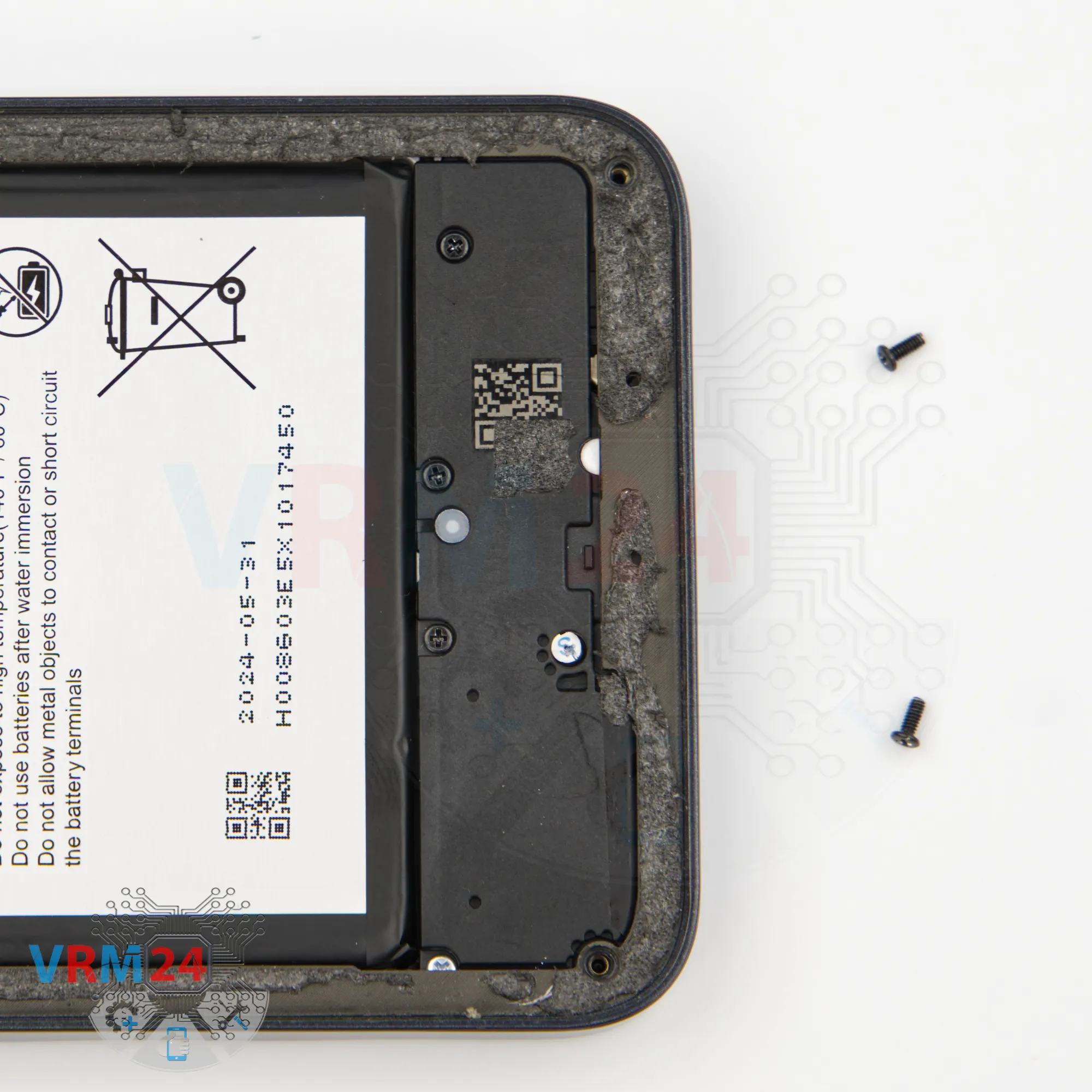

Используя отвертку Phillips 1,5 мм (PH #000), выкручиваем два серебристых винта.

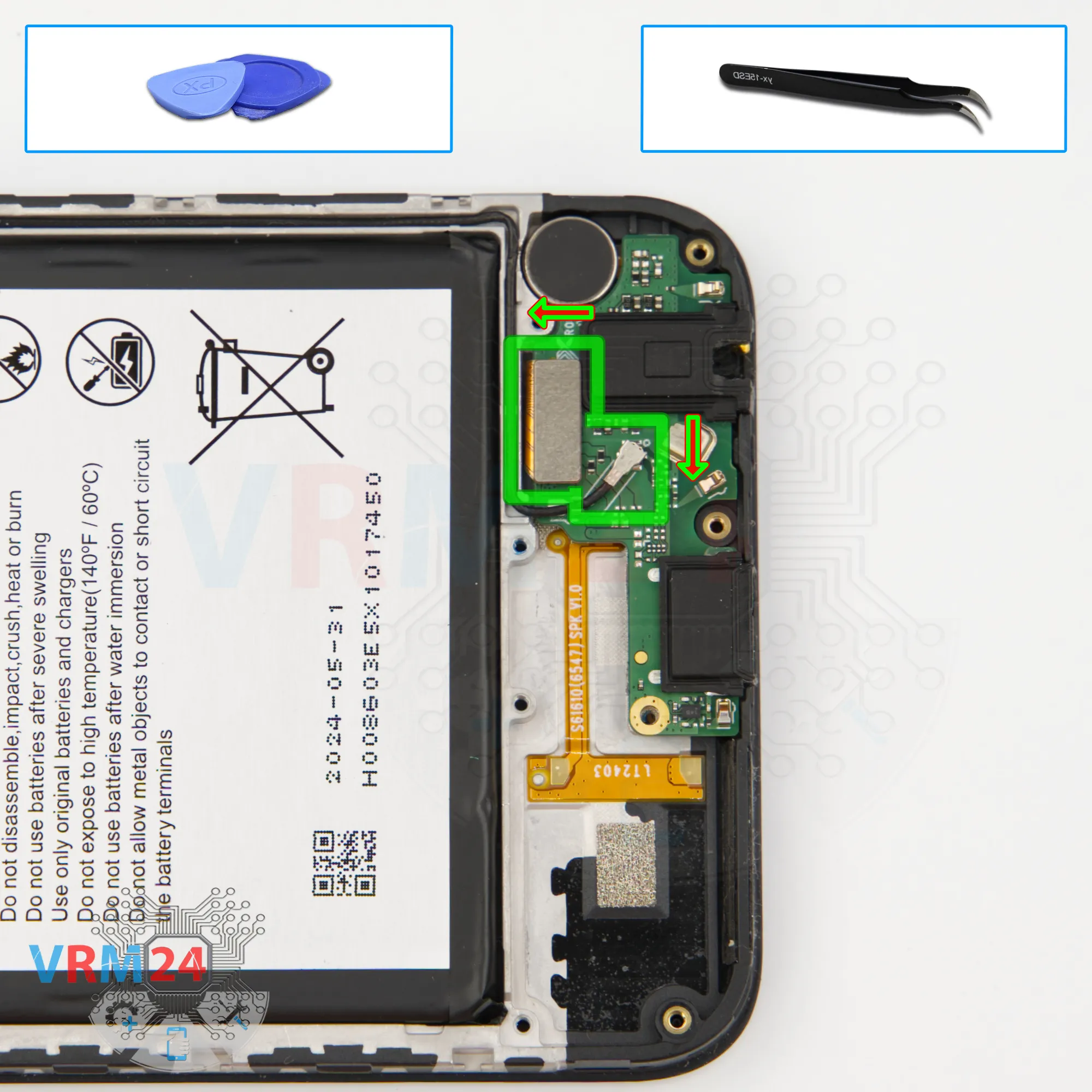

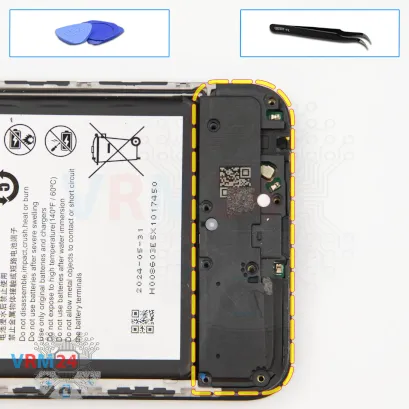

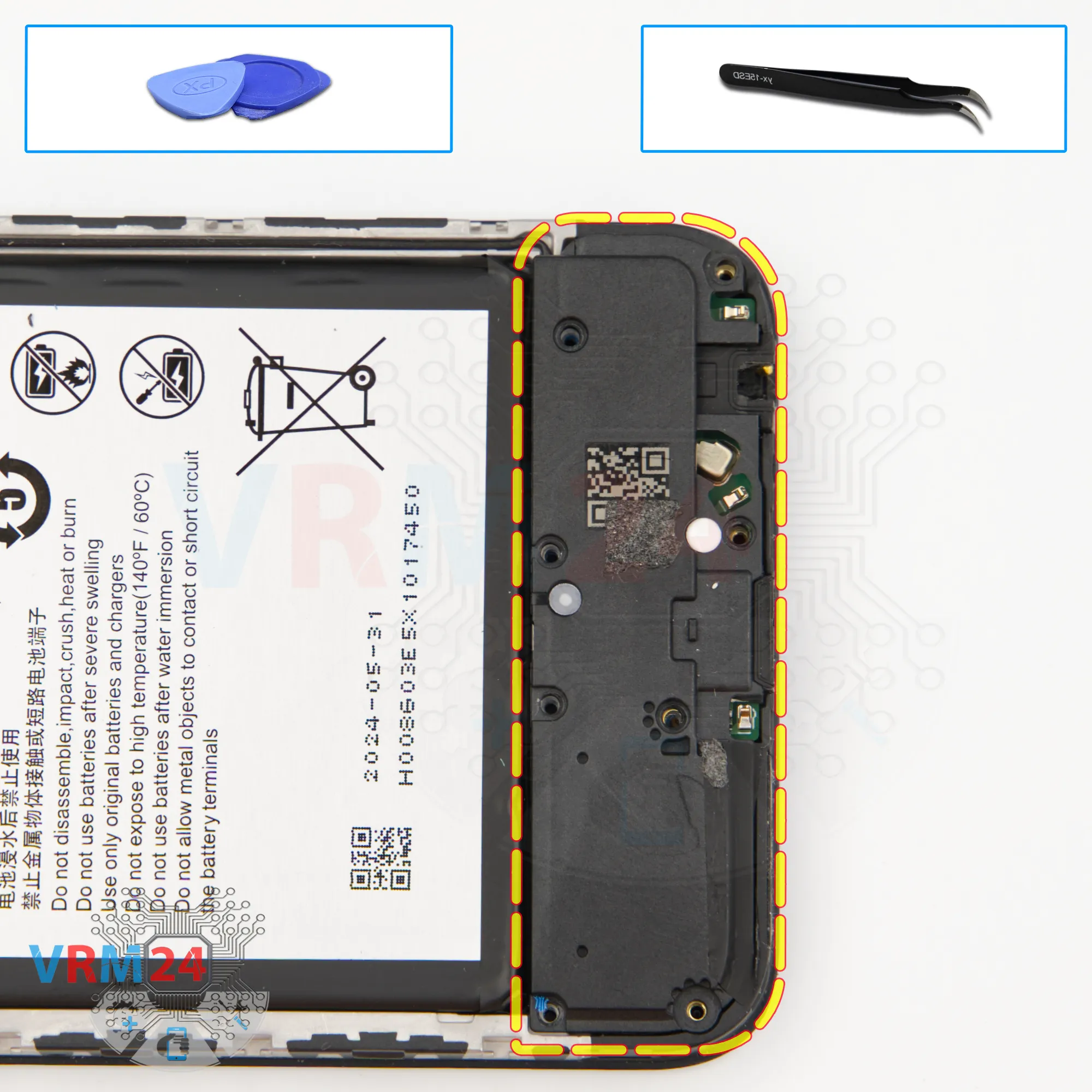

После выкручивания винтов мы можем отсоединить крышку. Скорее всего с динамиком.

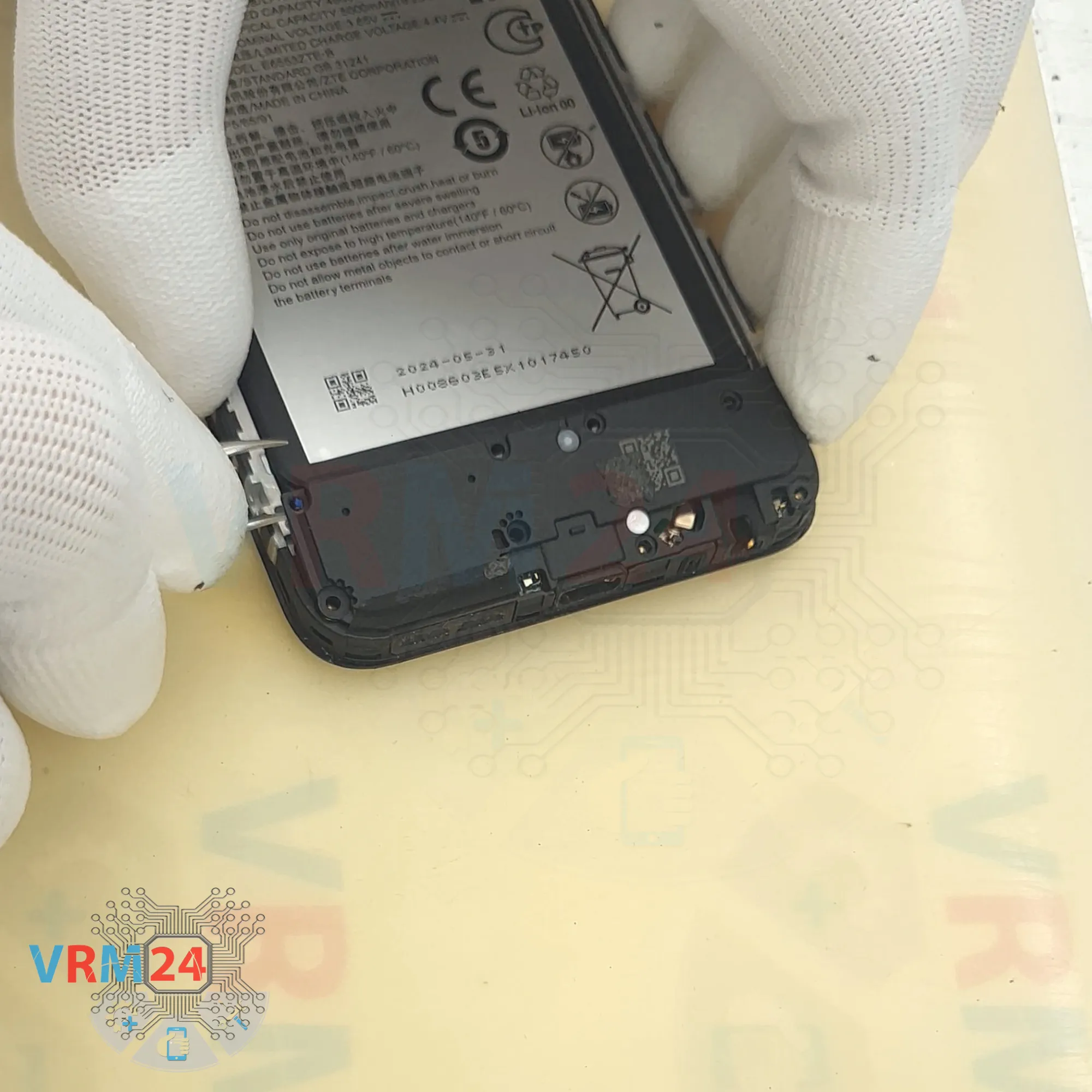

Находим место, в котором подцепляем, приподнимаем и отсоединяем крышку.

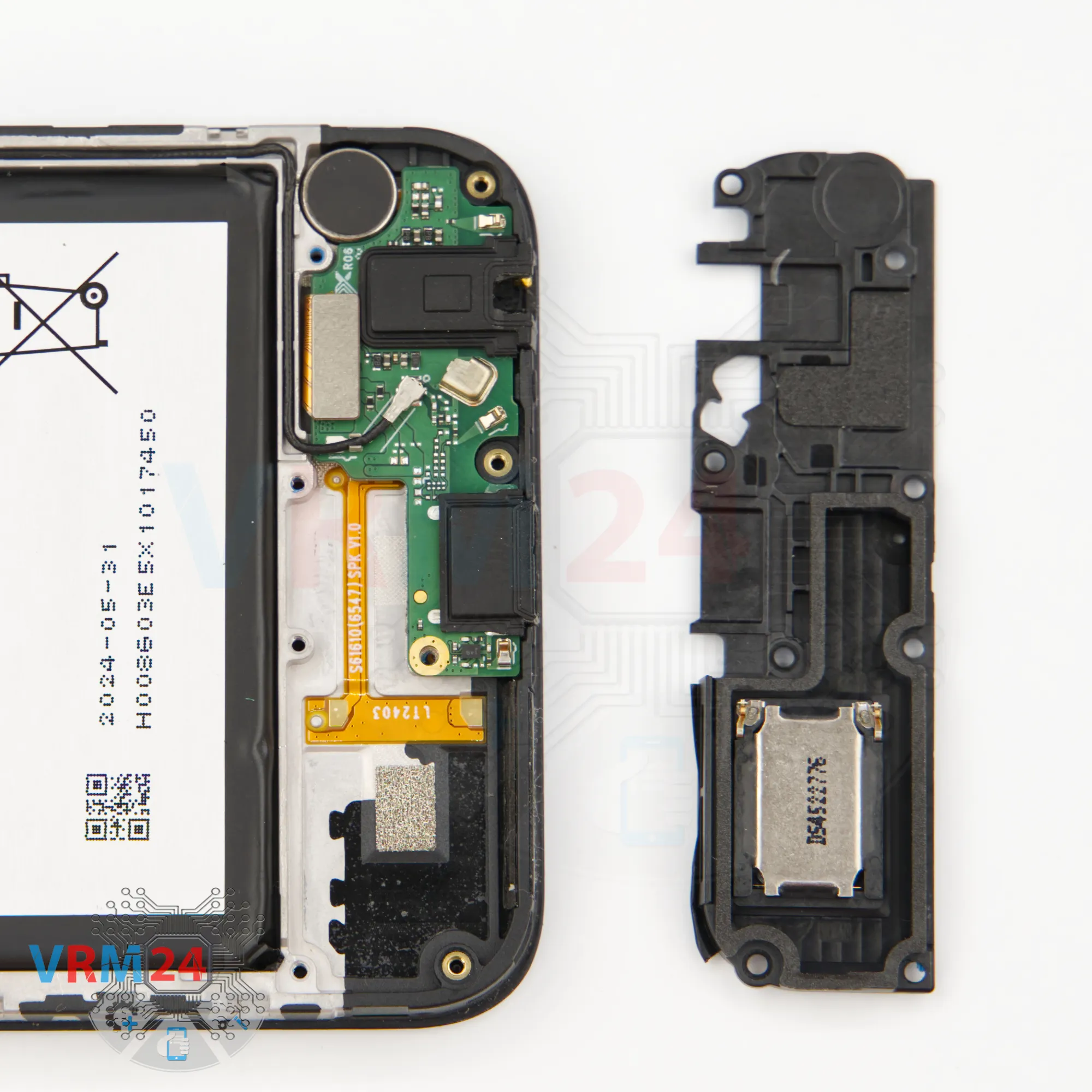

Итак, отсоединяем крышку, переворачиваем и действительно внутри крышки расположен динамик.

После этого мы отсоединяем разъем коаксиального кабеля, освобождаем сам кабель, отсоединяем разъем межплатного шлейфа.

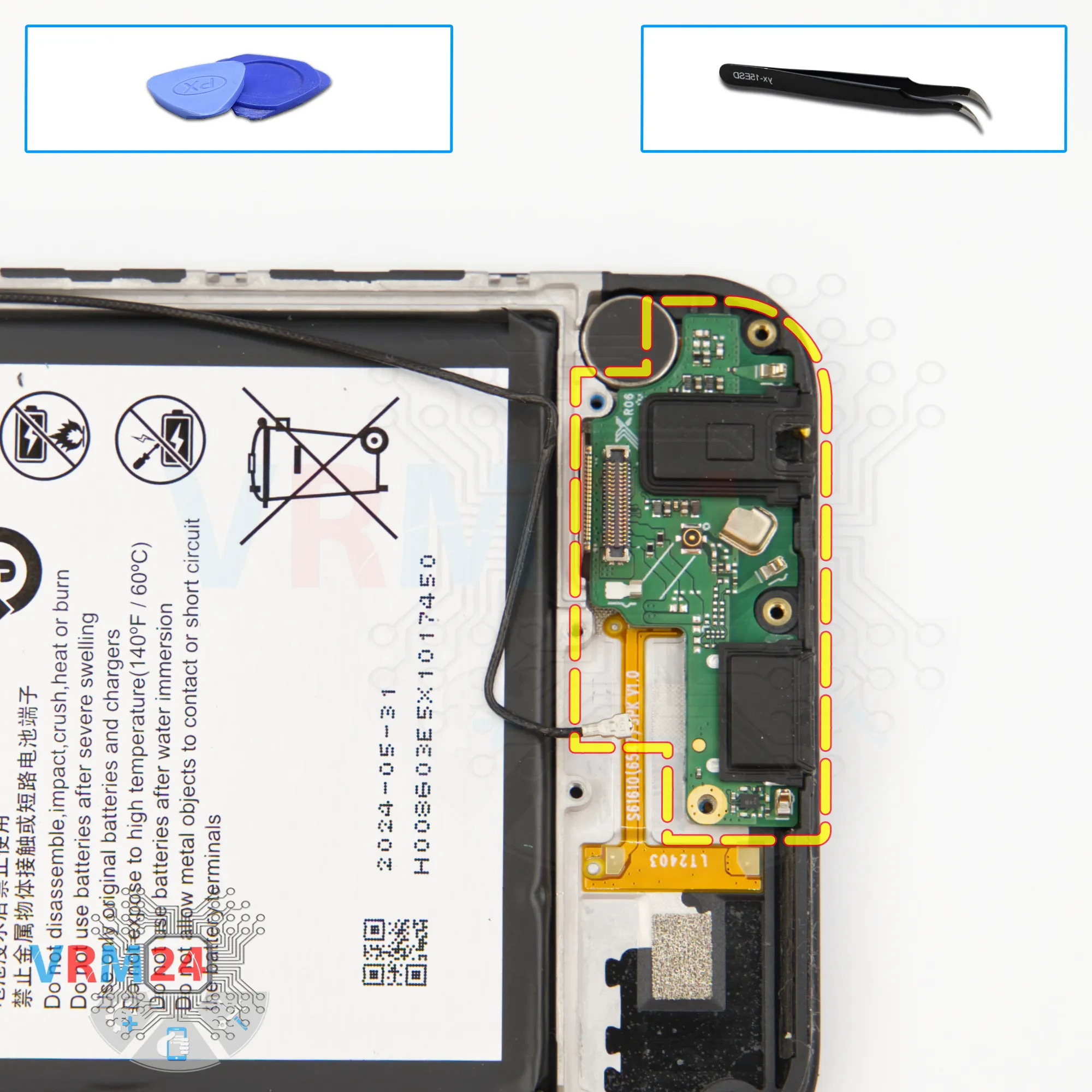

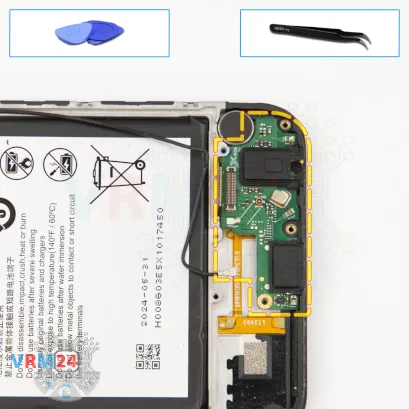

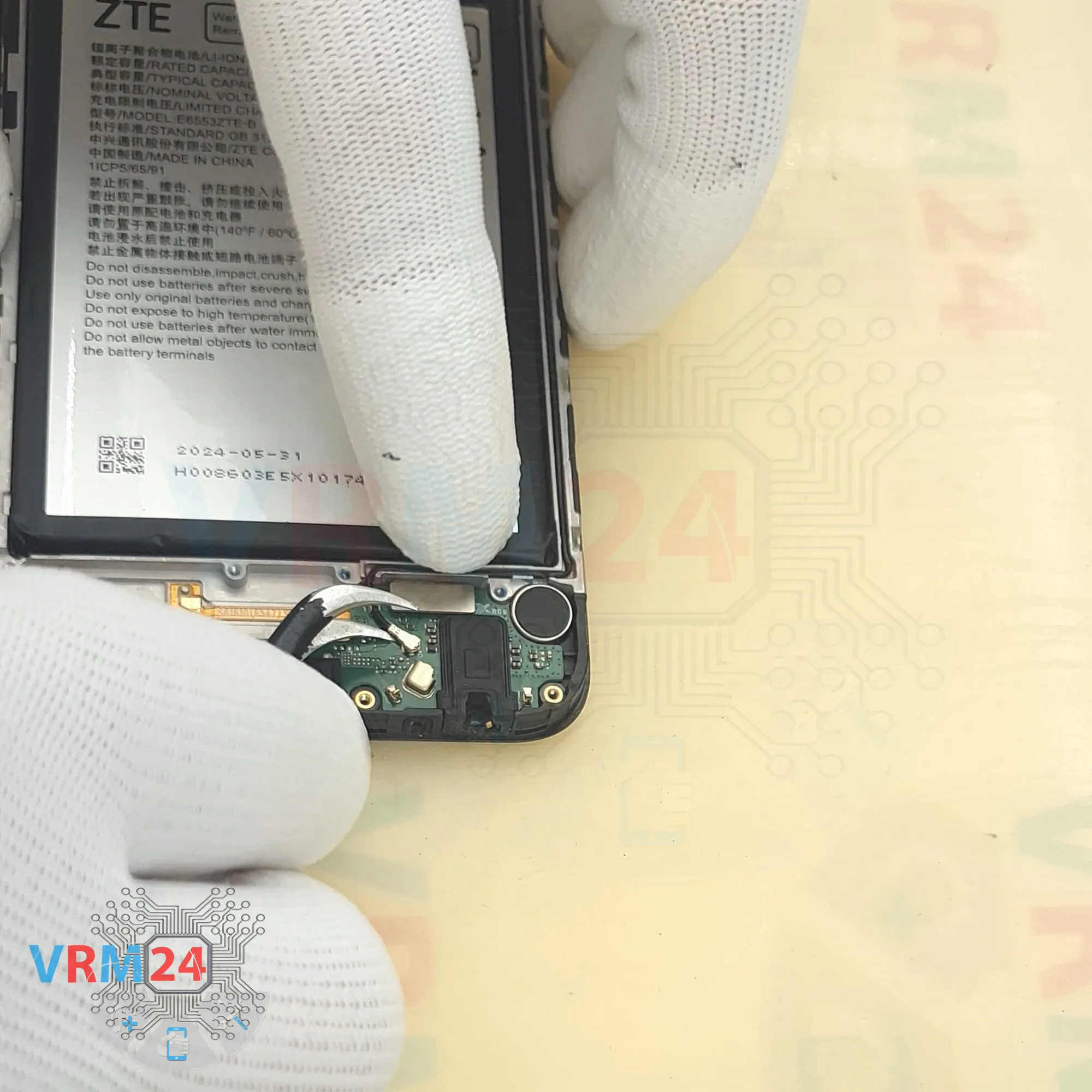

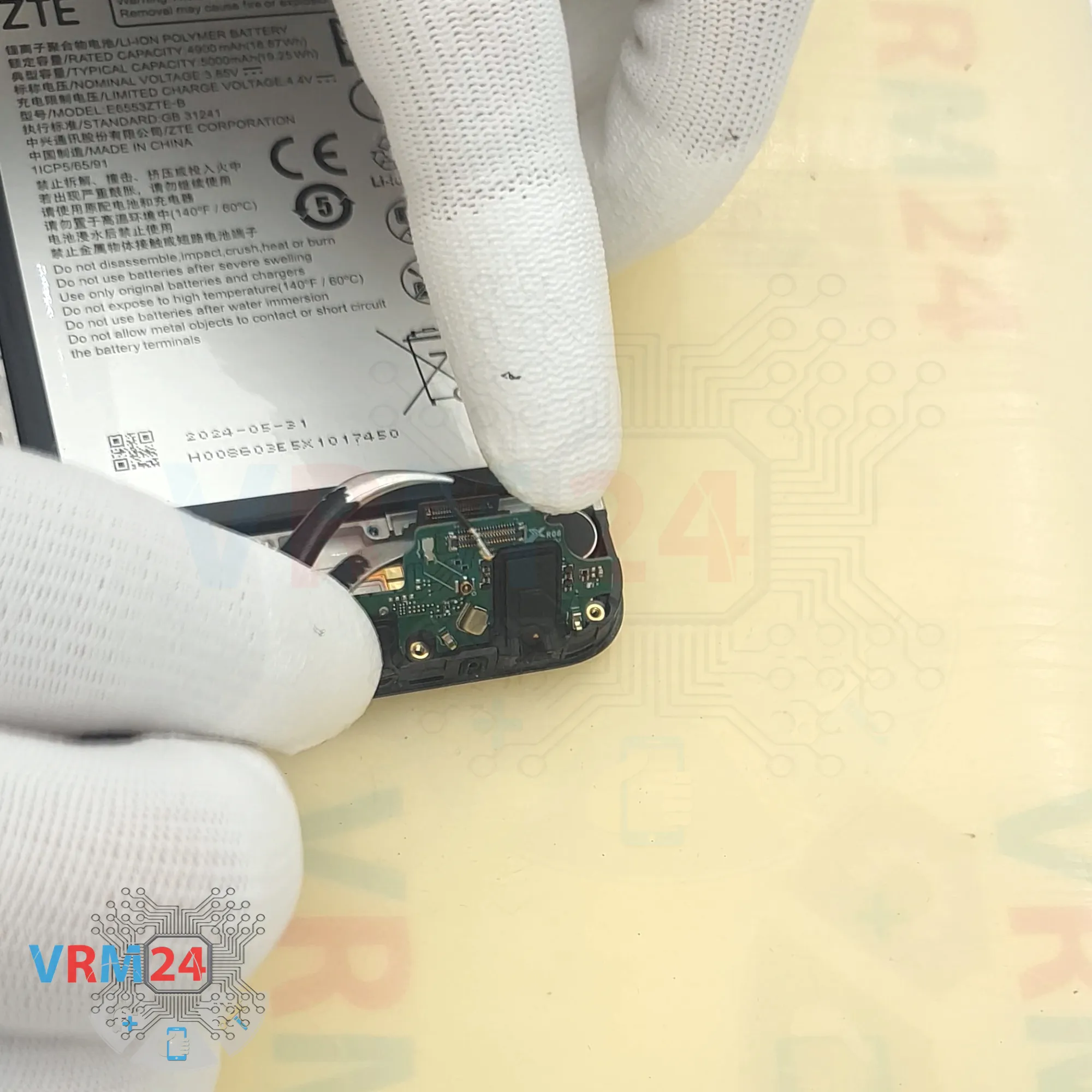

И мы можем попробовать отсоединить суб-плату.

Как всегда аккуратно подцепляем, приподнимаем, вынимаем.

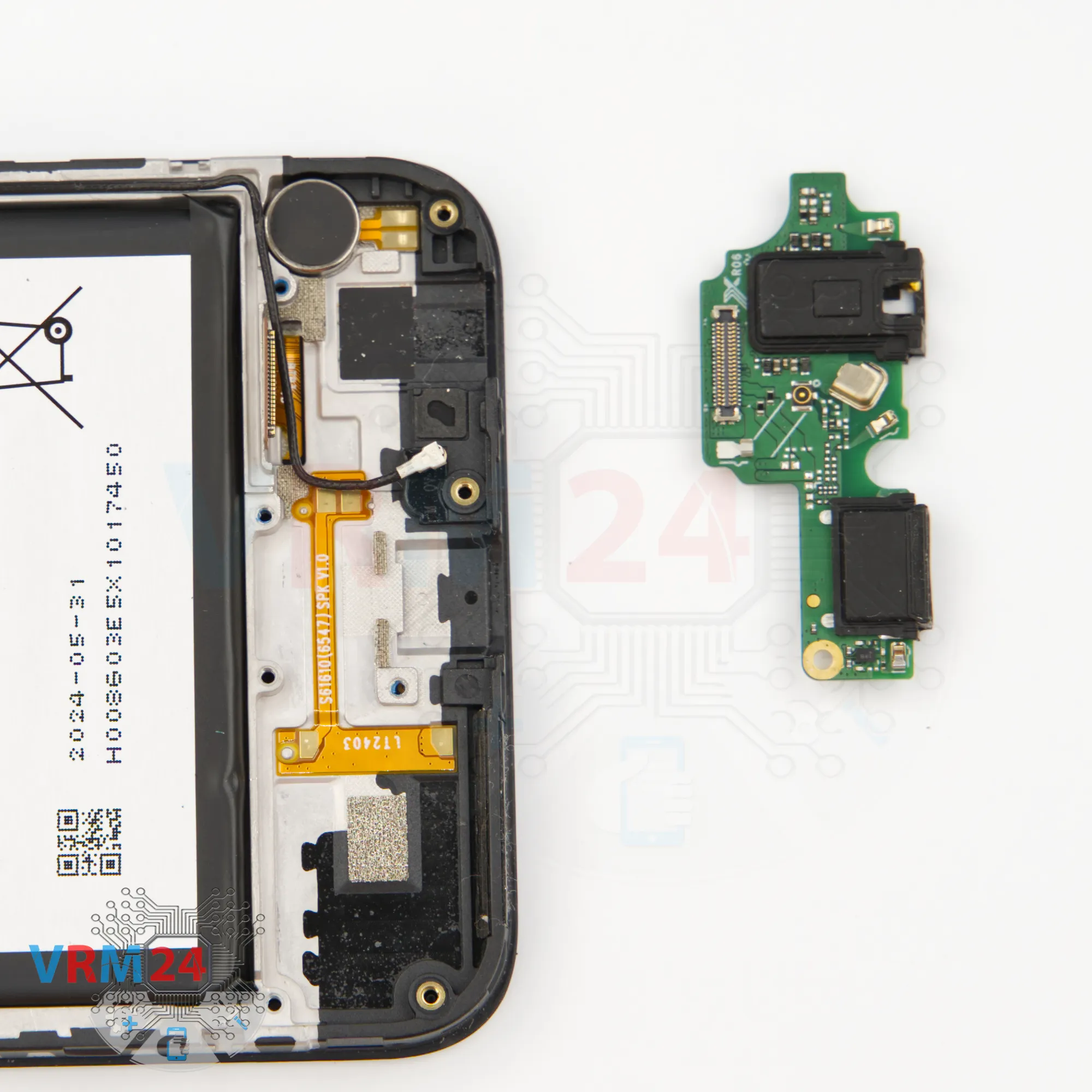

На суб-плате расположен порт зарядки, микрофон, порт гарнитуры - убираем суб-плату в сторону.

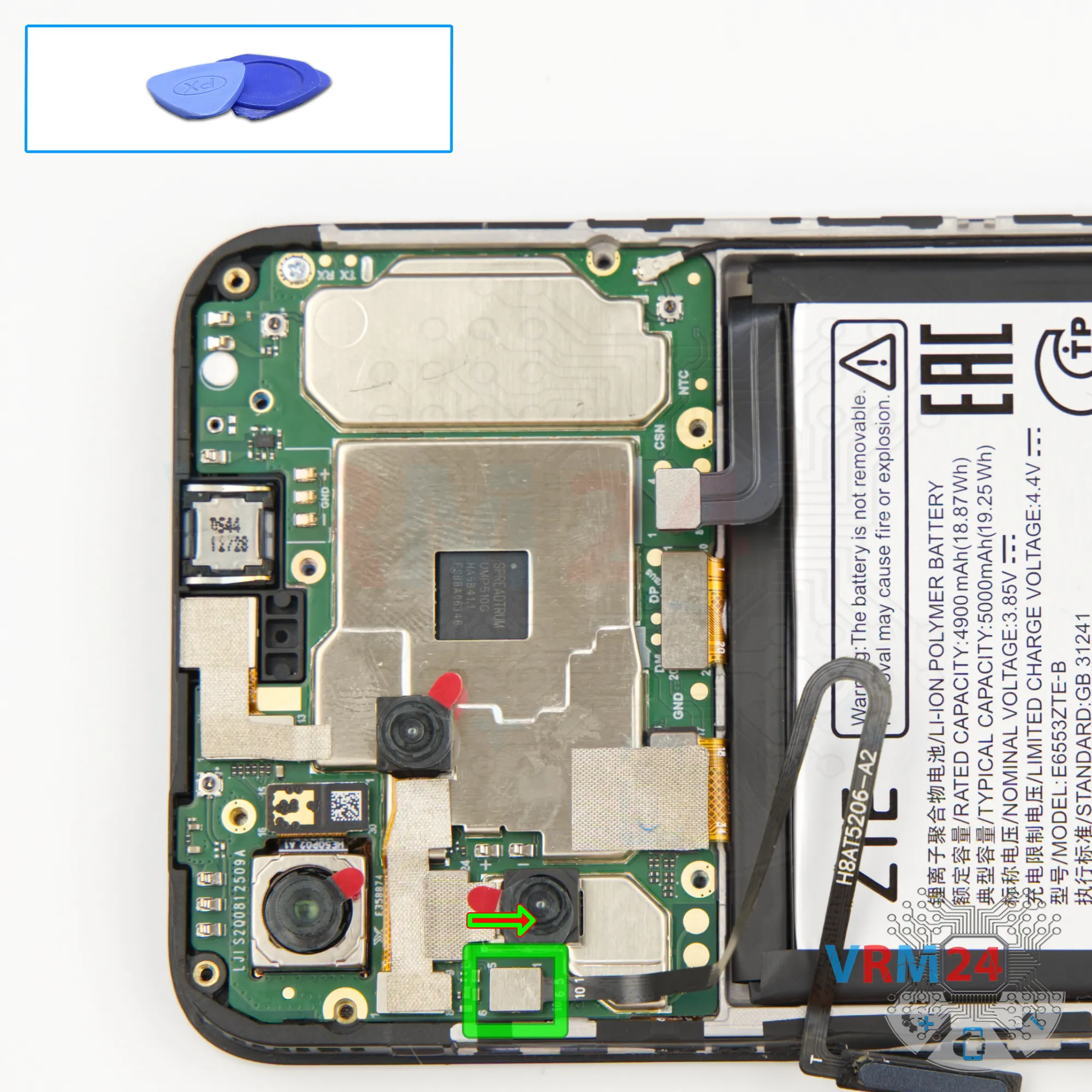

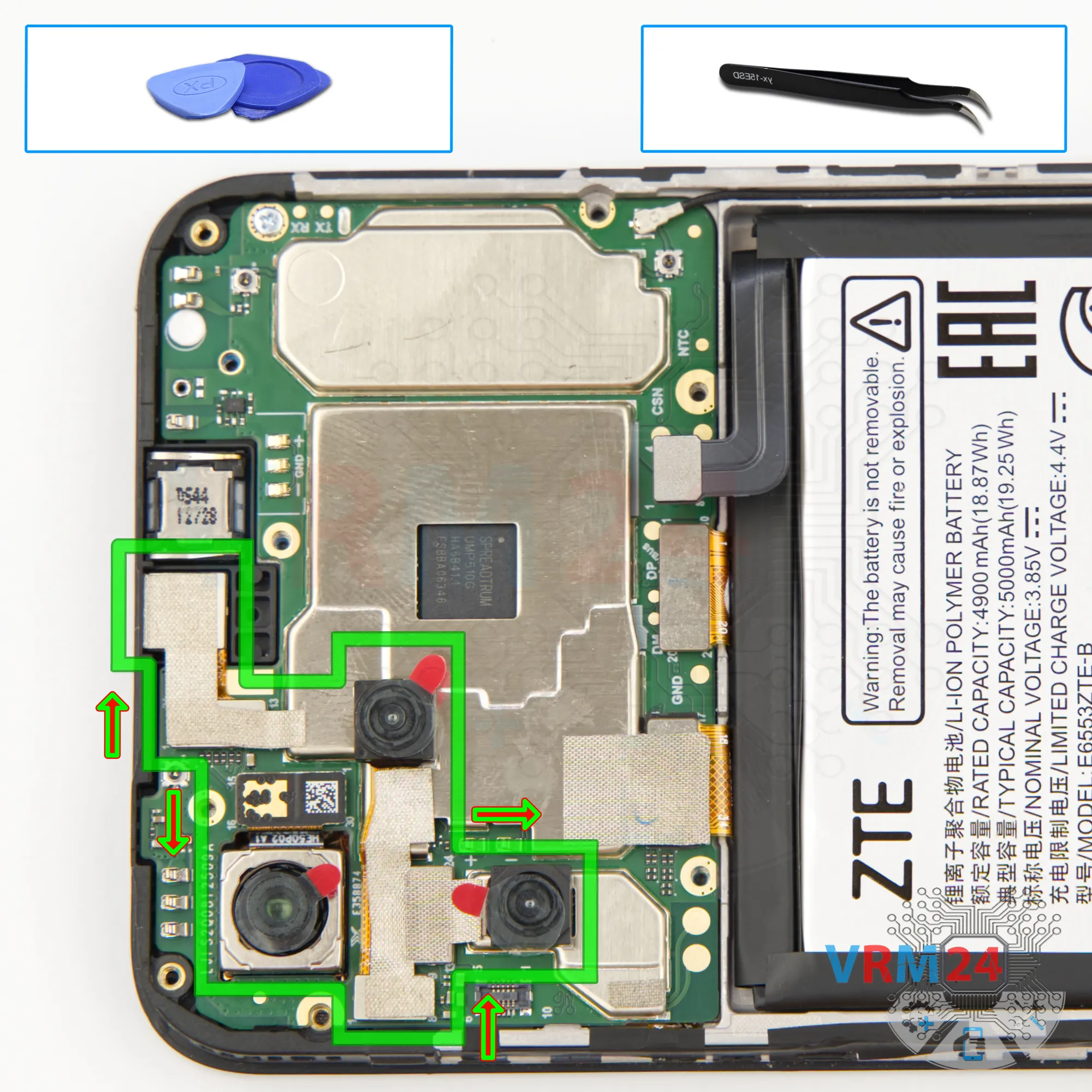

И мы можем отсоединить камеры.

Как мы видим, камеры у нас склеены теплоотводящим покрытием между собой.

Нужно быть аккуратным - большая тыльная камера слегка приклеена к рамке дисплея.

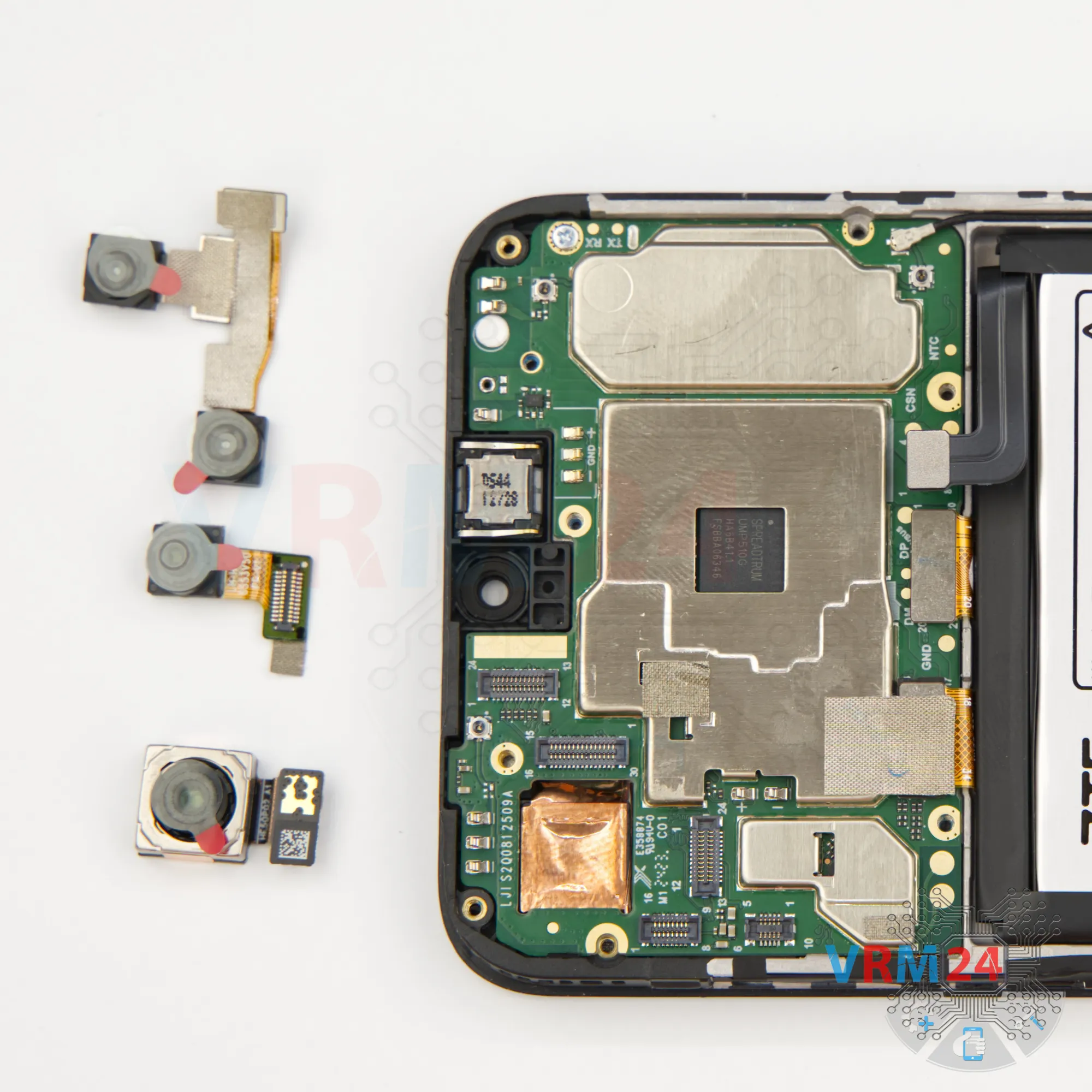

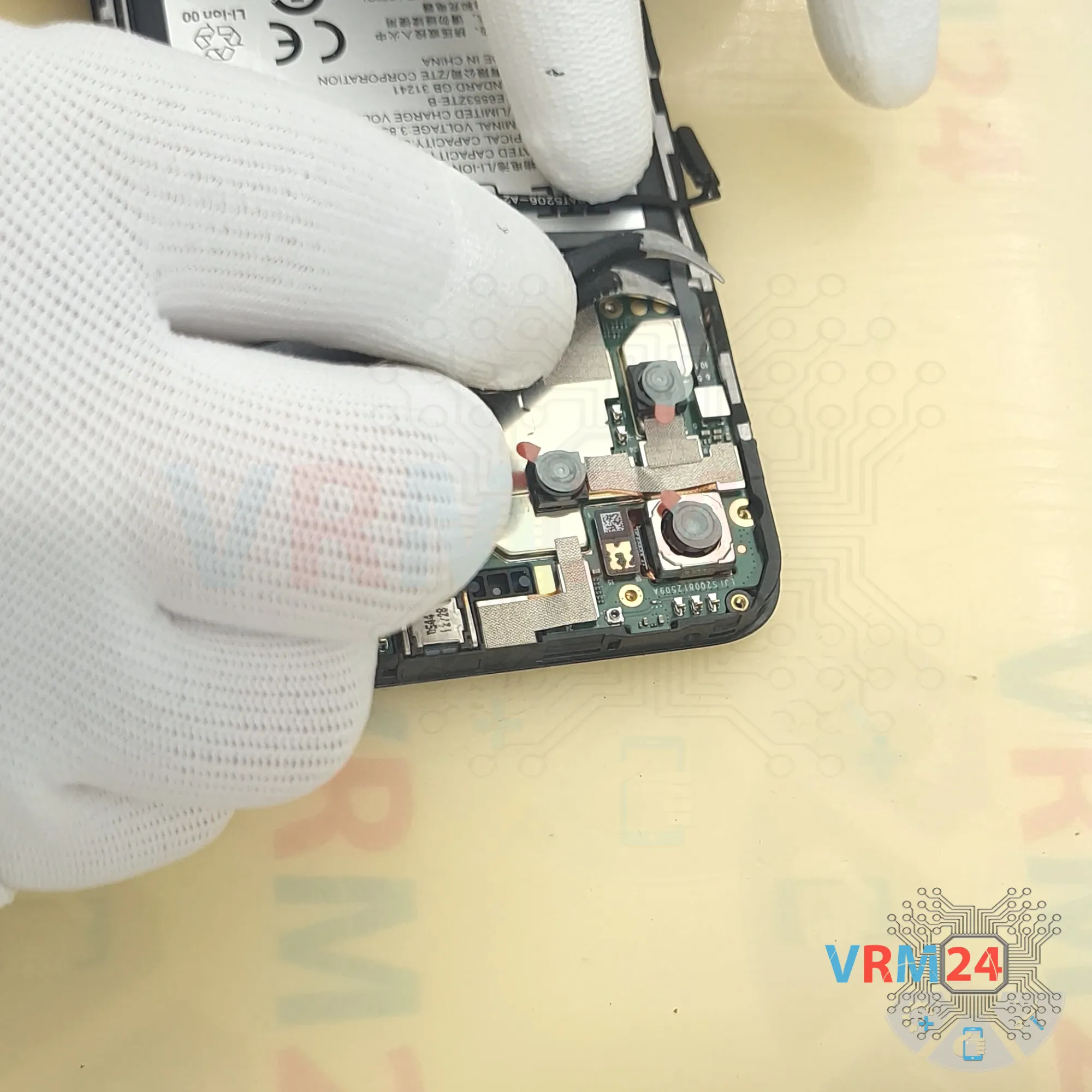

Итак, отсоединяем тыльные камеры, которые склеены теплоотводящим покрытием. Не нужно сильно тянуть за шлейфы, чтобы случайно ничего не оторвать.

Мы также можем отсоединить фронтальную камеру. Также отклеиваем теплоотводящее покрытие. Оно нам еще пригодится для обратной сборки.

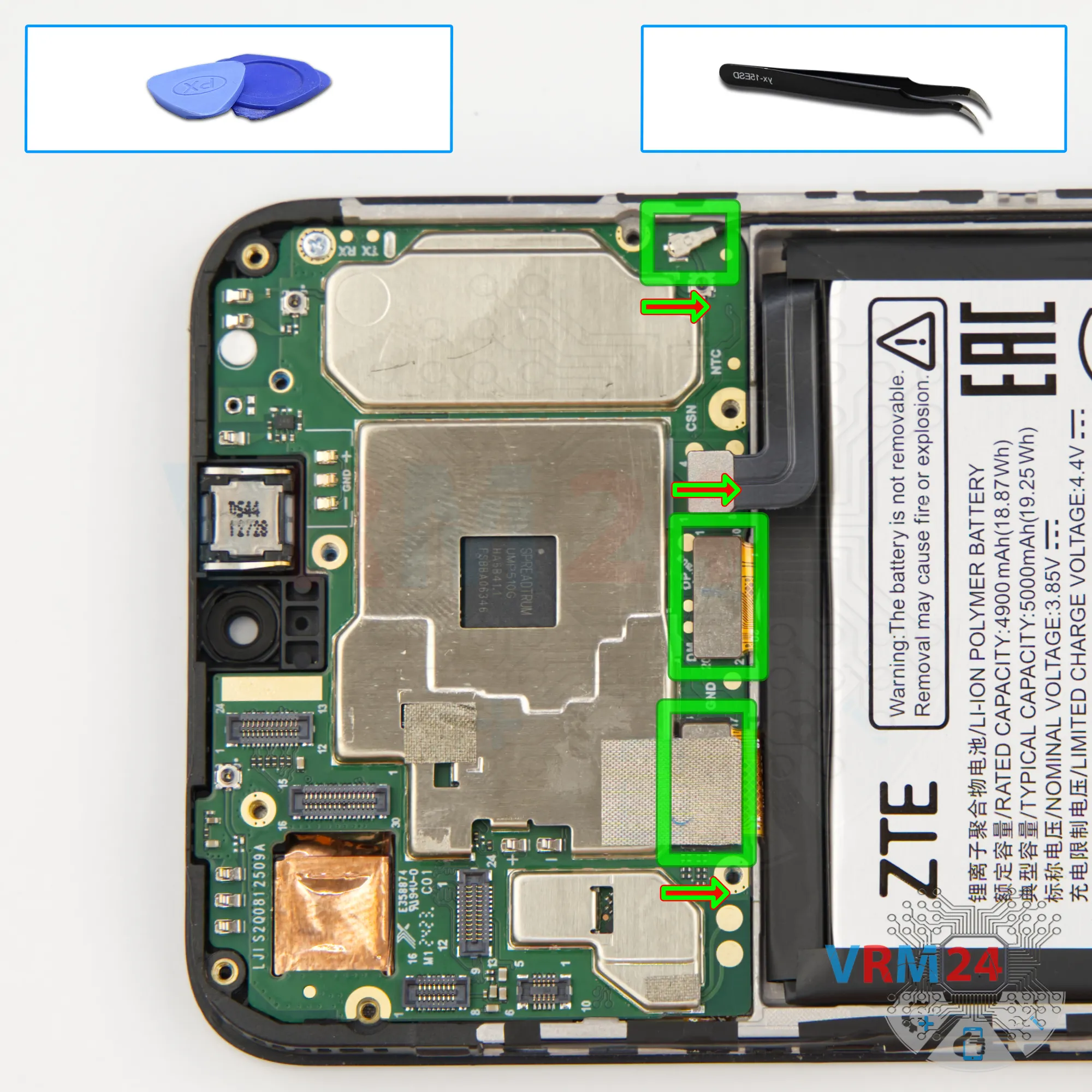

Вначале отсоединяем разъем коаксиального кабеля, затем отсоединяем разъем межплатного шлейфа, отсоединяем разъем шлейфа на дисплей и отклеиваем теплоотводящее покрытие.

Оно нам также еще пригодится для обратной сборки.

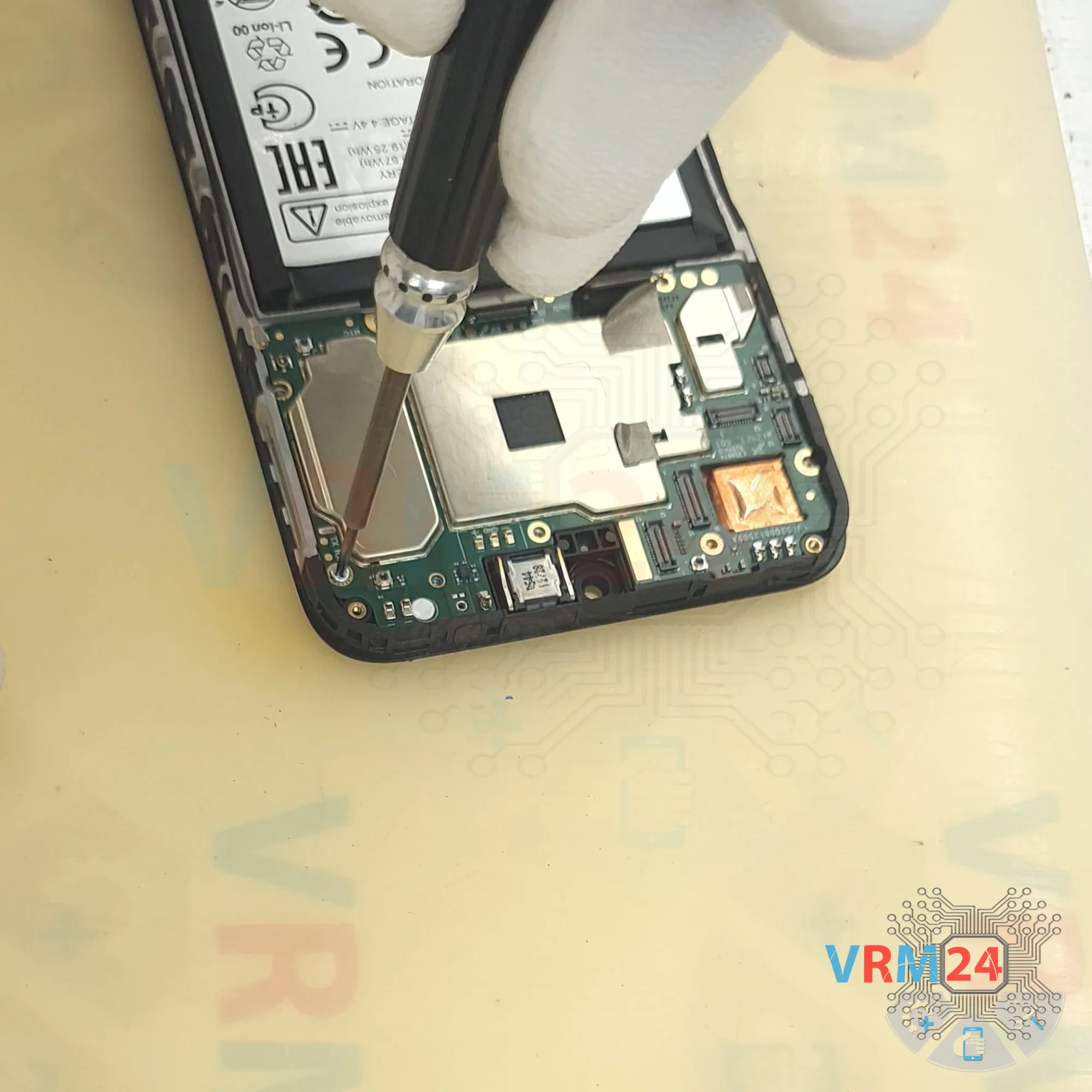

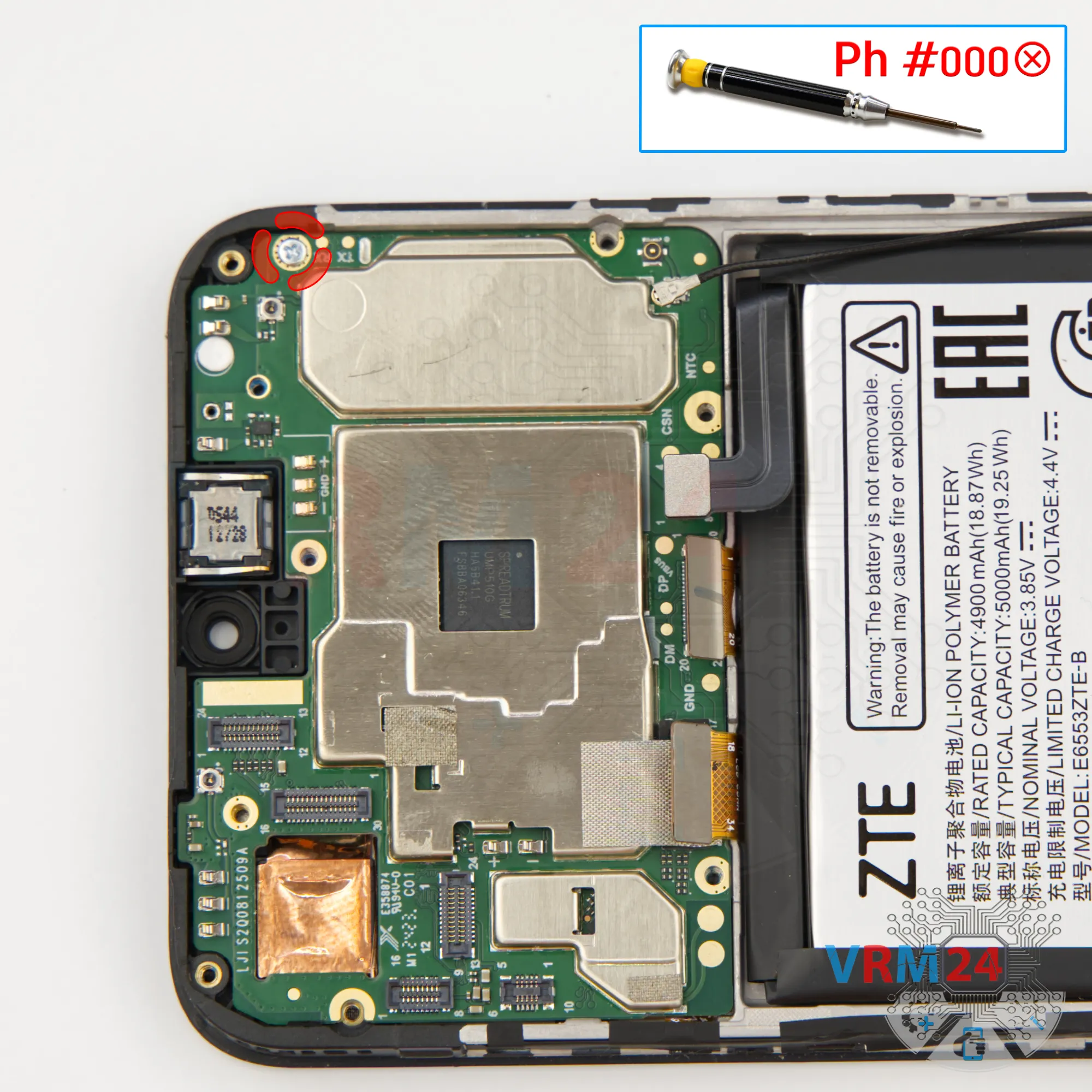

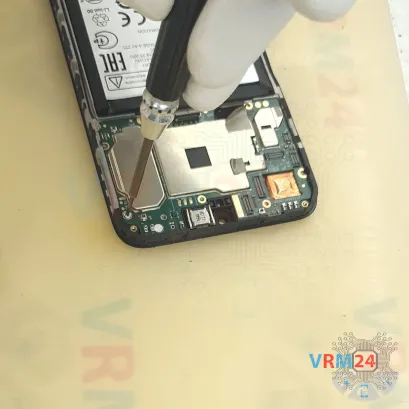

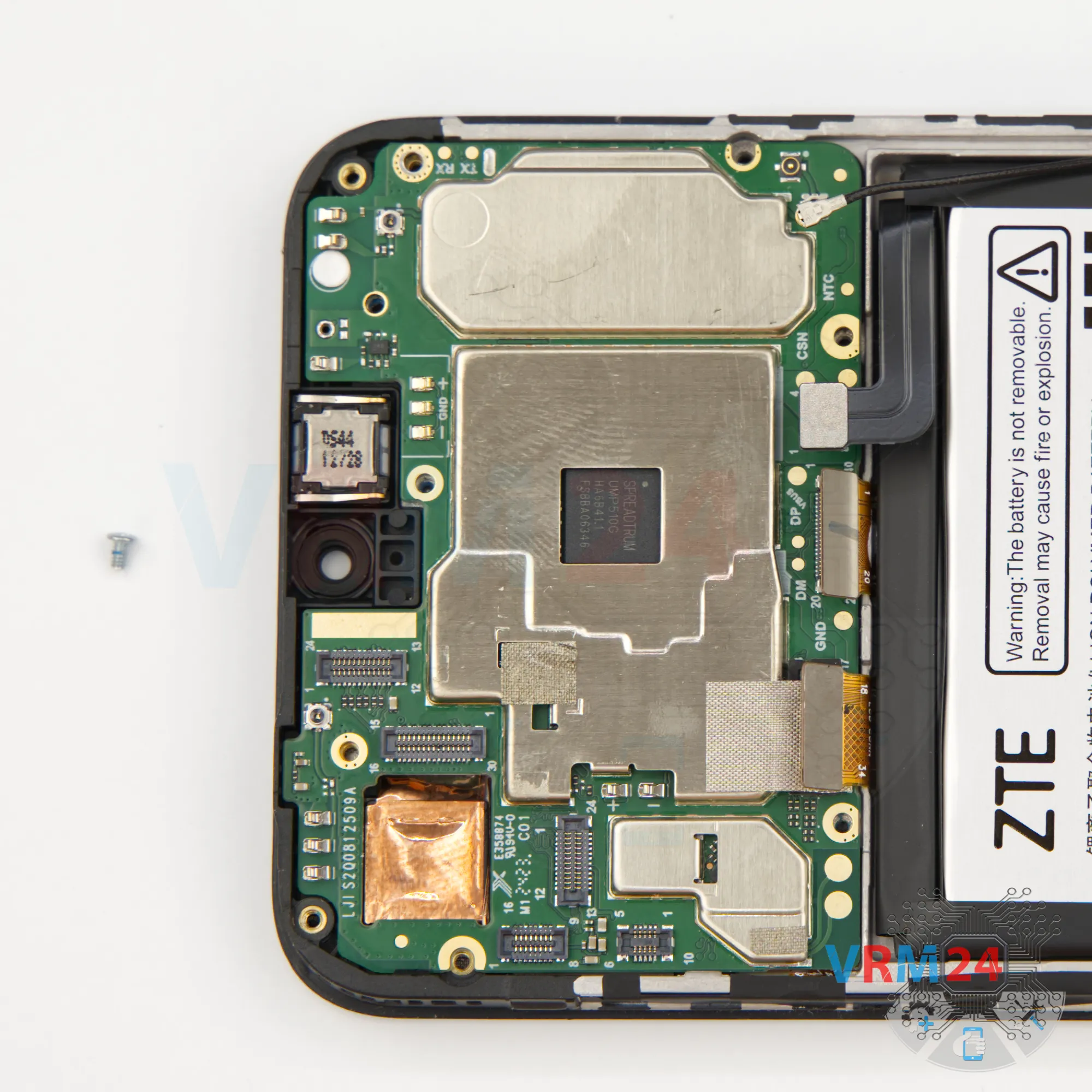

Итак, после того как мы отсоединили разъем, смотрим, что нам нужно выкрутить еще один винт, который фиксирует материнскую плату.

Для этого мы используем крестовую отвертку 1.5 мм или Philips #000.

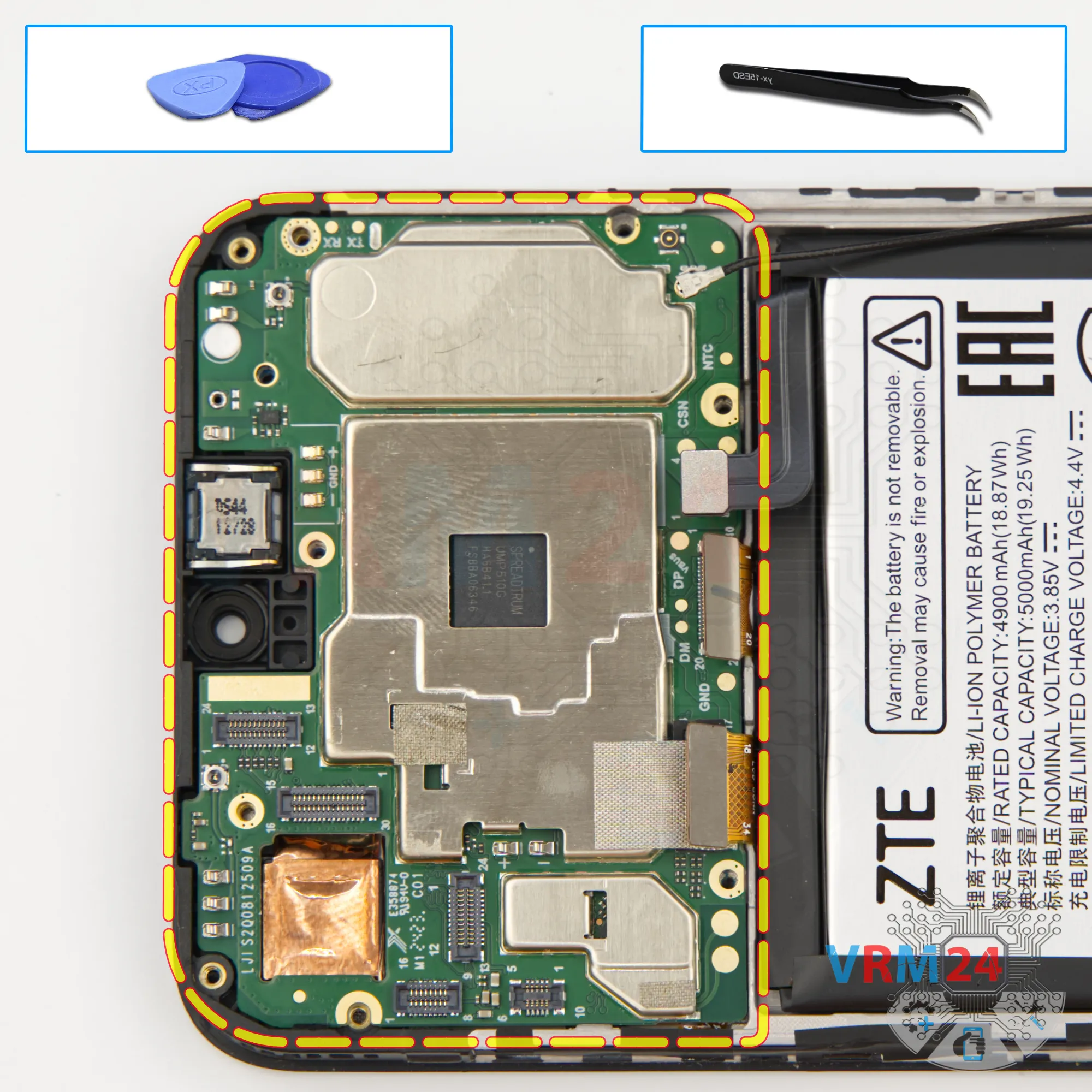

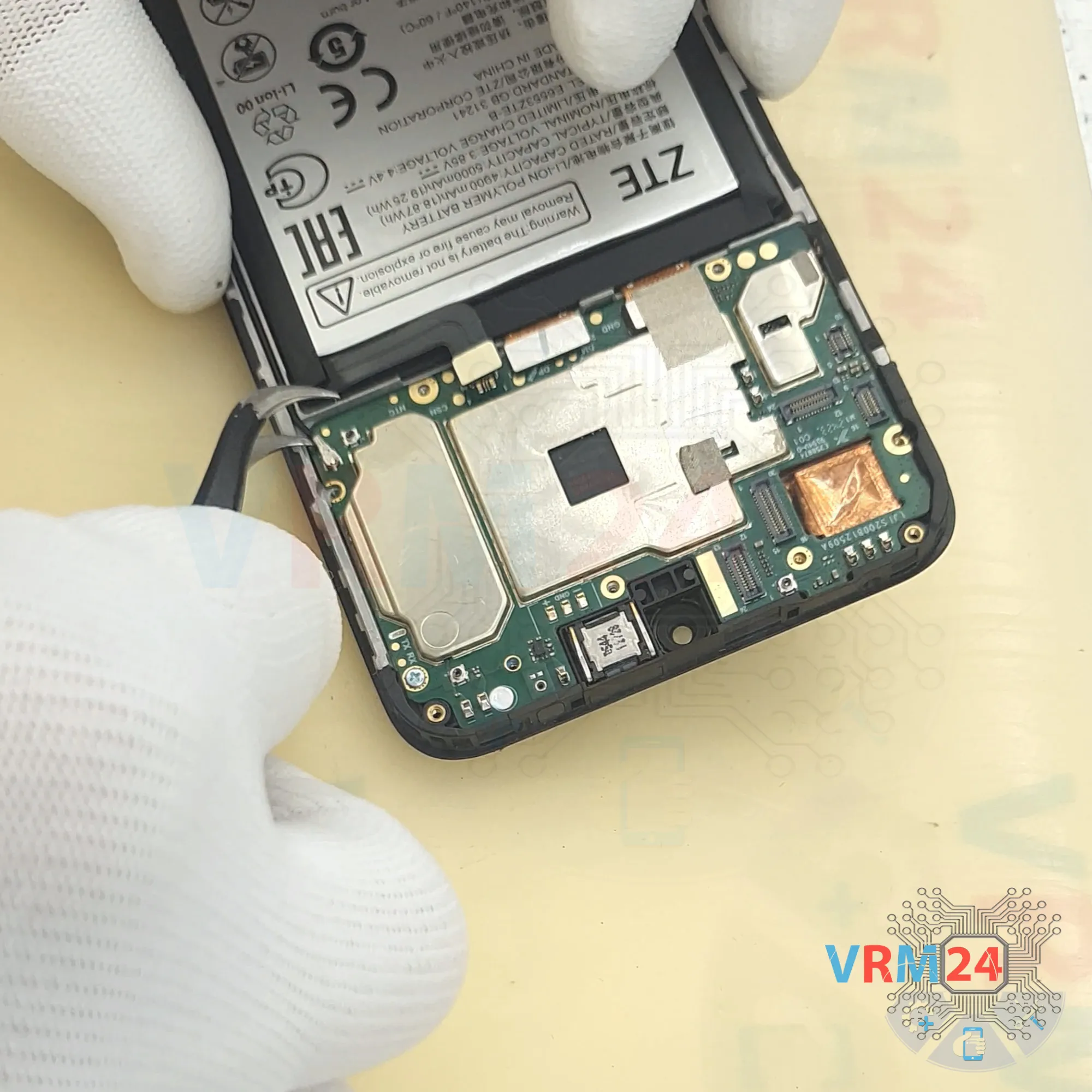

И теперь нам ничего не мешает, чтобы отсоединить материнскую плату.

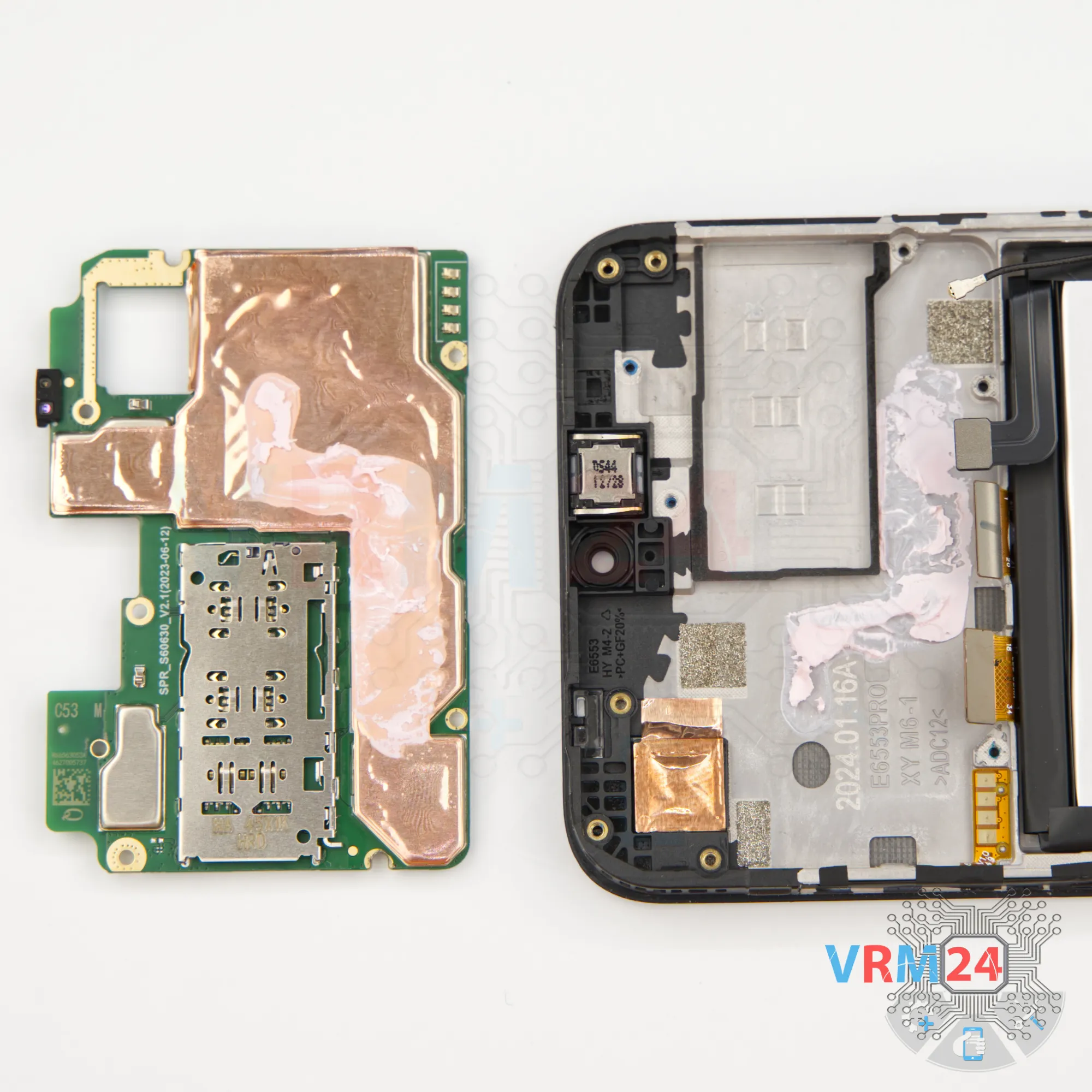

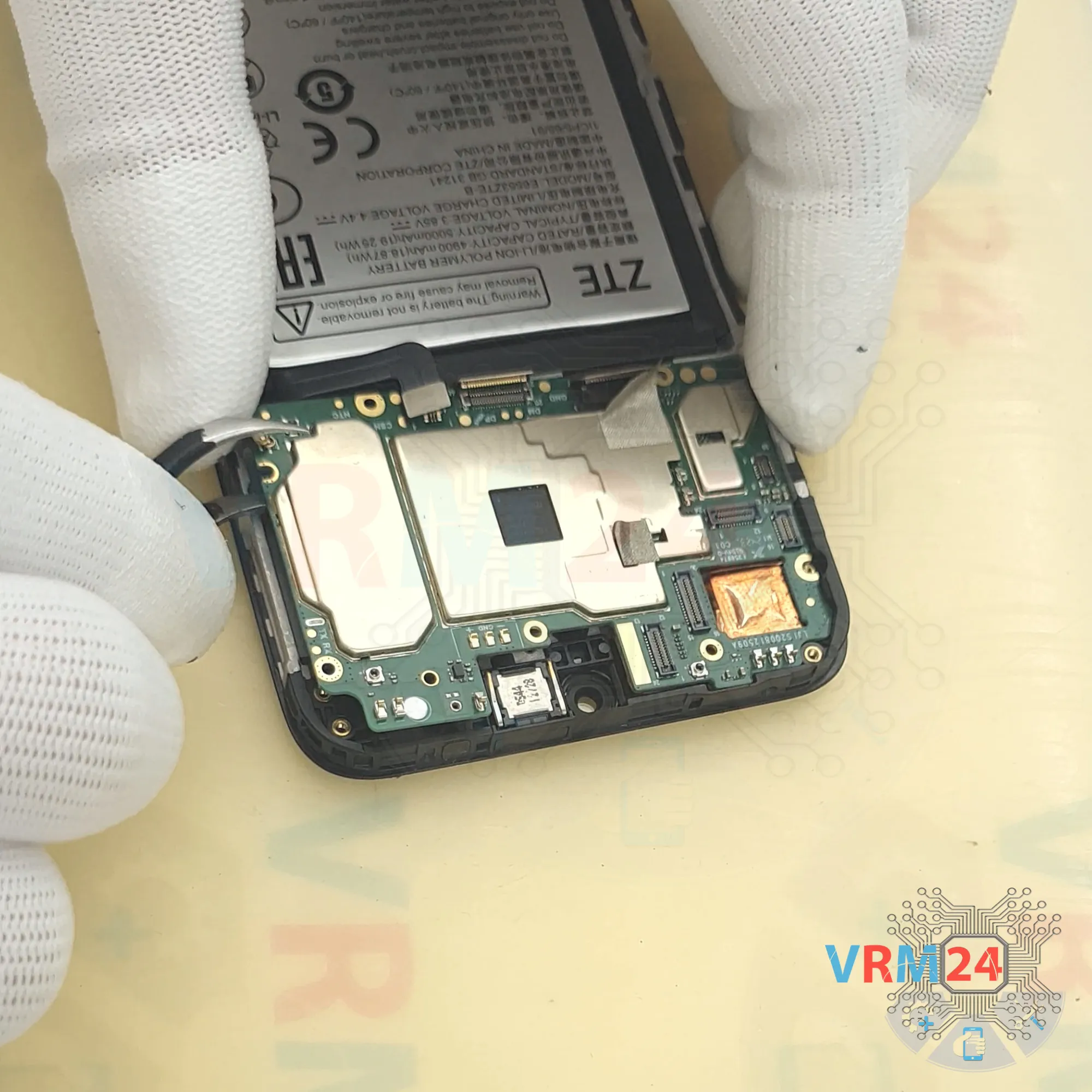

Находим правильное место, в котором аккуратно подцепляем и вынимаем материнскую плату, которая может удерживаться термопастой.

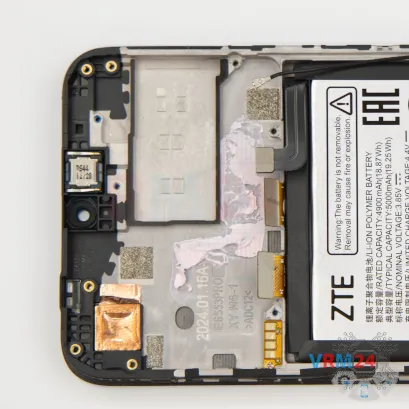

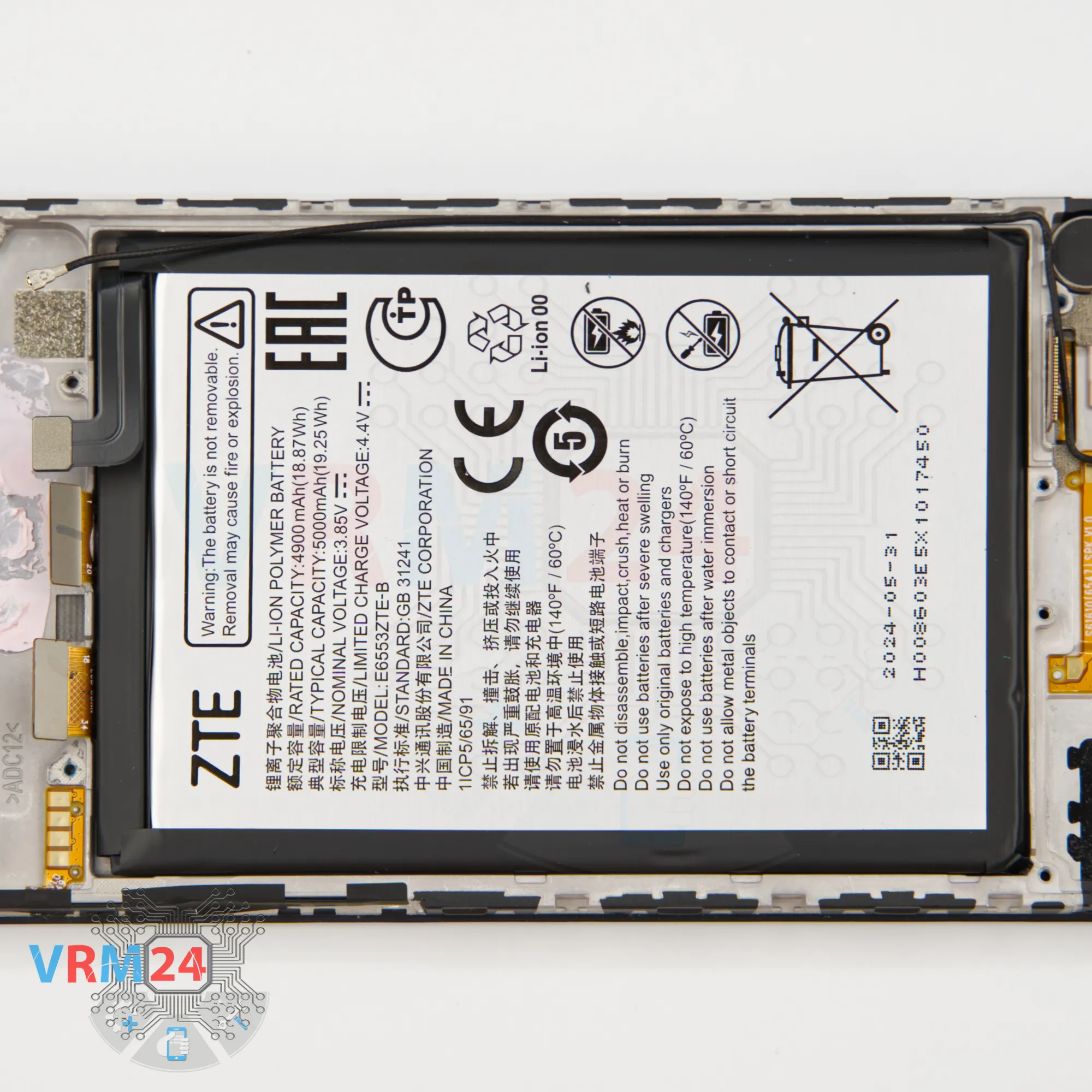

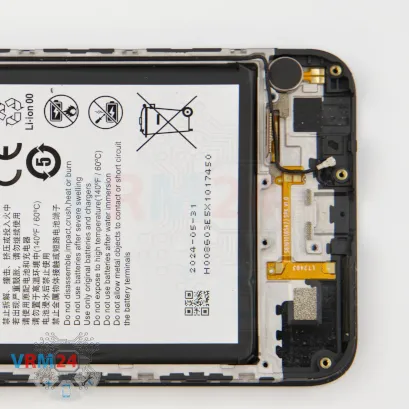

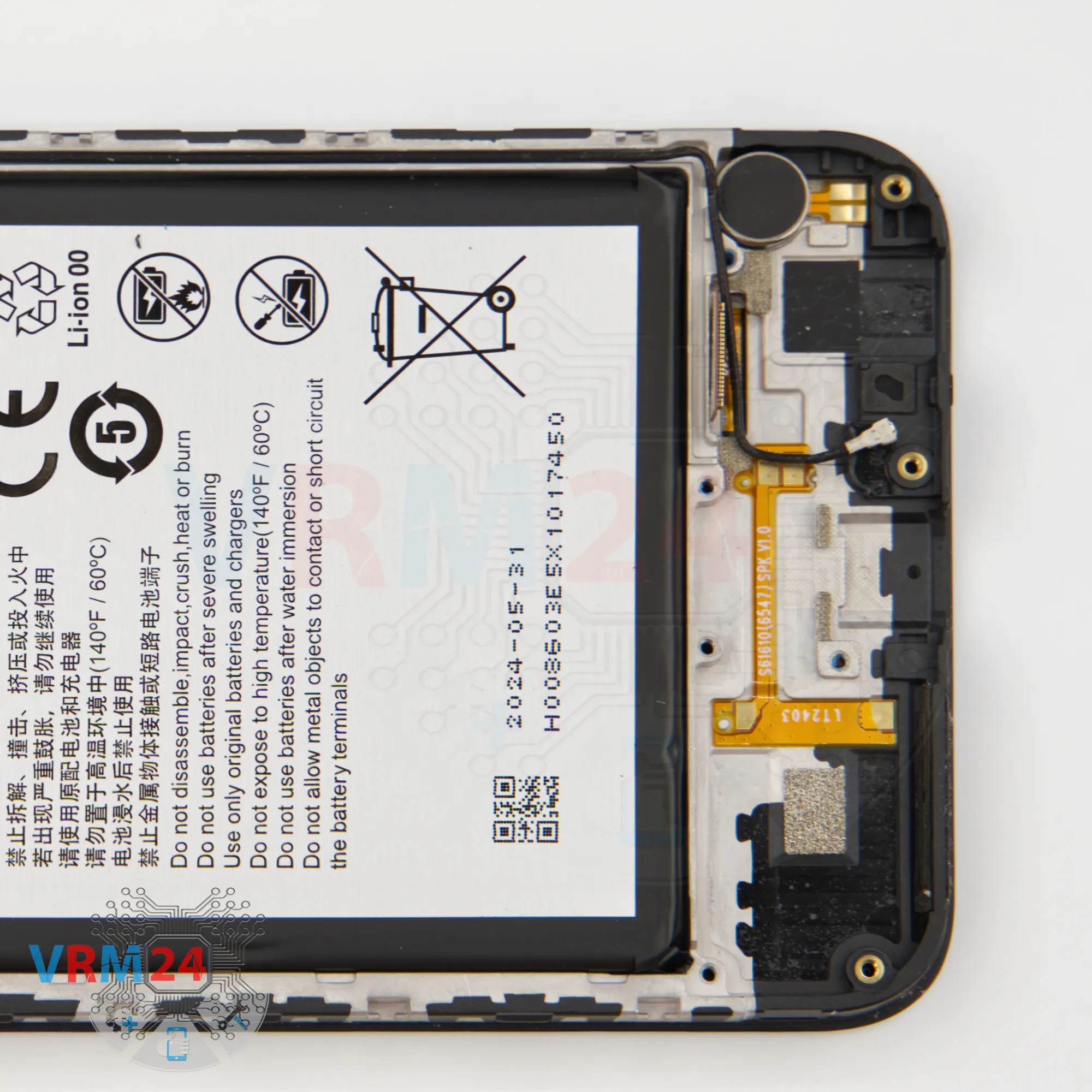

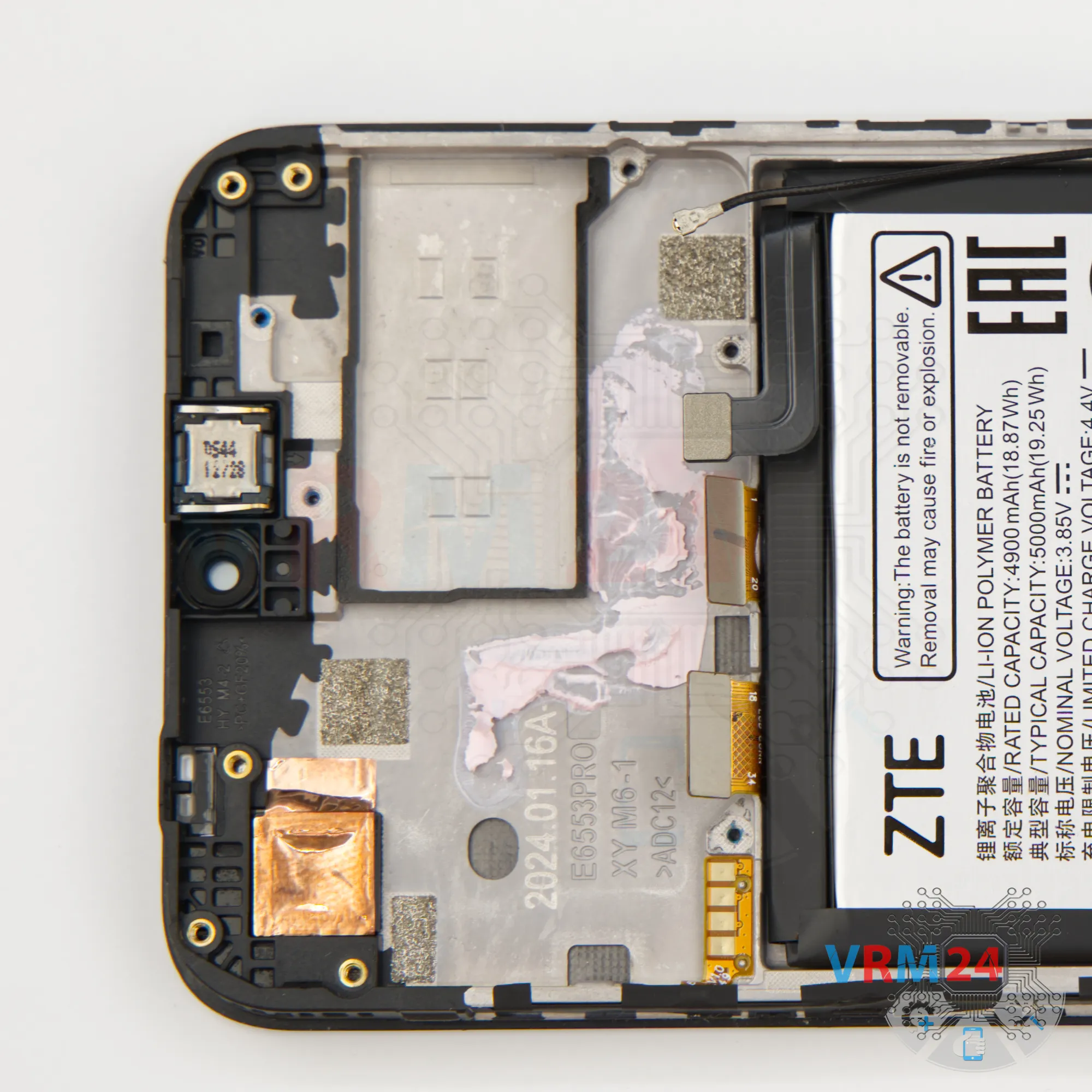

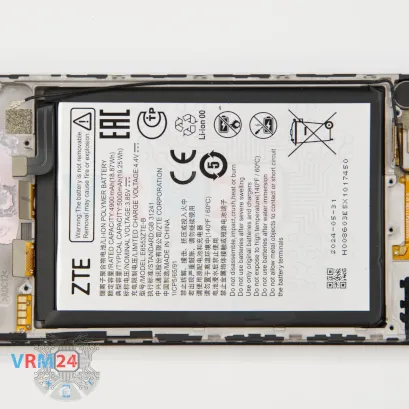

ℹ️️ В рамке дисплея остались: разговорный динамик, аккумулятор и вибромотор.
